1. Instrucciones importantes 12

1.1 Leyenda de símbolos 12

1.2 Símbolos en este documento ____ 12

1. Precauciones de seguridad 13

2. Registre su producto 13

3. Instrucciones para el consumidor final ____ 14

4.1 Información para el uso general 14

4.2 Instrucciones de mantenimiento para el usuario ____ 14

INSTALACIÓN

1. Instrucciones de instalación para el instalador con licencia 15

2. Distancias minimas 15

3. Montar la unidad 16

7.1 Alturas de montaje recomendadas 16

7.2 Montaje en pared 16

1. Conexiones eléctricas 17

2. Dimensiones 18

3. Datos técnicos 18

4. Garantía 19

5. Ambiente y reciclaje 19

6. Modelo para el montaje en pared ____ 29

1. Instrucciones importantes

Lea este manual en su totalidad. El incumplimiento de todos los guías, instrucciones y reglamentos podría causar lesiones personales o daños materiales. La instalación, ajuste, modifi cación, reparación y uso inapropiado de esta unidad puede resultar en lesiones graves.

Esta unidad debe ser instalada por un electricista y plomero autorizado. La instalación debe cumplir con todos los códigos nacionales, estatales y locales eléctricos. La instalación apropiada es la responsabilidad del instalador. El incumplimiento de las instrucciones de instalación y operación anulará la garantía.

▶Guarde estas instrucciones para referencia futura. El instalador debe dejar estas instrucciones con el consumidor.

Si usted tiene alguna pregunta acerca de la instalación, uso o funcionamiento de este secador de manos, o si necesita cualquier manual de instalación adicionales, por favor llame a nuestra línea de servicio técnico al 800-582-8423 (EE.UU. y Canadá). Si llama desde fuera de los EE.UU. o Canadá, llame al 413-247-3380 (EE.UU) y le dirigiremos a un técnico de servicio cualifi cado de Stiebel Eltron en su área.

Este es el símbolo de alerta de seguridad. se utiliza para alertar de posibles riesgos de los personales. Obedezca todos los mensajes que en a este símbolo para evitar posibles lesiones fuerte.

El capítulo Operación va dirigido a los propietarios de viviendas, contratistas de calefacción, plomeros y electricistas.

El capítulo Instalación va dirigido a los contratistas de calefacción, plomeros y electricistas solamente.

1.1 Leyenda de símbolos

1.1.1 Formato de Información de Seguridad

PELIGRO Choque Eléctrico Desconecte todos los polos de la de alimentación.

1 Símbolo (vea 1.1.2 "Símbolos")

2 Palabra clave (vea 1.1.3 "Palabras clave")
3 Designaciones (vea 1.1.2 "Símbolos")
4 Texto de información

1.1.2 Símbolos

Símbolo Description

Lesion

Electrocución

Quemaduras / Escaldadas

Otras situaciones

1.1.3 Palabras clave

Palabra clave

PELIGRO

La palabra clave PELIGRO indica Información que debe ser observada, de otro modo, puede resultar en lesiones graves o muerte.

ADVERTENCIA

La palabra clave PRECAUCIÓN indica información que debe ser observada, de otro modo, puede resultar en lesiones serias o leves.

1.2 Símbolos en este documento

▶ Este símbolo (▶) indica que debes hacer algo. Las acciones necesarias están indicadas de paso a paso.

Información general

Este es el ícono de información general.

▶ Por favor lea y preste mucha atención a todas las notas de información general.

2. Precauciones de seguridad

Por favor, lea y siga estas instrucciones. El

incumplimiento de estas instrucciones podría

resultar en lesiones corporales graves o la muerte.

No hay piezas que el usuario pueda reparar. El servicio de la unidad debe ser realizado por técnicos cualifi cados.

ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES, CUMPLA CON LO SIGUIENTE:

a) Utilice la unidad sólo en la forma prevista por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.
b) Antes de reparar o limpiar la unidad, apague el interruptor en el panel de servicio y bloquee los medios de desconexión para evitar que se encienda accidentalmente. Cuando los medios de desconexión no se pueden bloquear, coloque un dispositivo de advertencia prominente, tal como una etiqueta, en el panel de servicio.

ADVERTENCIA

Para reducir el riesgo de incendio o una

descarga eléctrica, no utilice esta secadora de manos con cualquier dispositivo de control de velocidad de estado sólido.

PELIGRO Electrocución

Antes de proceder con cualquier instalación,

ajuste, alteración, o servicio de esta unidad, todos los cortacircuitos e interruptores de desconexión deben estar apagados. De lo contrario, podría resultar en lesiones personales graves o la muerte.

PELIGRO Electrocución

Nunca remueva la tapa de la unidad a menos

que la electricidad alimentando la unidad este apagada. De lo contrario, podría resultar en lesiones personales graves o la muerte.

PELIGRO Electrocución: La unidad debe estara tierra correctamente. No poner a tierra eléctricamente el producto puede resultar en lesiones personales graves o la muerte.

ADVERTENCIA Lesiones

Cuando los niños o las personas con capacidades físicas, sensoriales o mentales limitadas son permitidas a controlar el aparato, asegúrese de que esto sólo ocurrirá bajo la supervisión adecuada o siguiendo las instrucciones de una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que nunca jueguen con el aparato.

ADVERTENCIA Fuego

-Si no se mantienen las distancias mínimas a las superfi cies de objetos adyacentes, por ejemplo, a los muebles, cortinas, telas u otros materiales infl amables (para las distancias mínimas, consulte el capítulo de especificación / dimensiones).

• En los locales donde el aparato se encuentra en riesgo de incendio o explosión como resultado de productos químicos, polvo, gases o vapores.
• En la proximidad directa de la tubería o contenedores que lleven o contengan materiales infl amables o explosivos.
• Si se utiliza aerosoles, ceras para el piso o productos similares a base de petróleo. Ventile el espacio sufi cientemente antes de usar la unidad.
• Si un componente del aparato está dañado, el aparato se ha caído o ya tenía un fallo.

3. Registre su producto

Debe registrar este producto en nuestro sitio web dentro de 90 días de la compra para activar la garantía estándar o para ser elegible para la garantía extendida. Vaya a nuestro sitio web a: www.stiebel-eltron-usa.com y haga clic en “register your product”.

Antes de comenzar el proceso de registración, le sugerimos que reuna la información necesaria, tal y como sigue:

Tipo, Ejemplo: Ultronic 1 S (de la etiqueta negra que se encuentra en la parte inferior de la unidad)

Número que aparece después de "Nr."

Lugar de compra

Fecha de compra

Nombre y apellido

Dirección de correo electrónico

Dirección física

Número de teléfono

SI TIENE ALGUNA PREGUNTA SOBRE EL PROCESO DE REGISTRACIÓN O LAS OPCIONES DE GARANTÍA, POR FAVOR CONTACTAR A STIEBEL ELTRON EE.UU. AL (800)-582-8423.

Garantía de responsabilidad limitada:

Stiebel Eltron, inc. no es responsable por daños a la unidad, daños a la propiedad personal, lesiones corporales, o la pérdida de vida debido a las condiciones siguientes:

• El incumplimiento de estas instrucciones
• El uso incorrecto
• La instalación del aparato por personal no cualifi cado
• Las modifi caciones no autorizadas
• Las modifi caciones técnicas
• El uso de piezas de repuesta no autorizadas

4. Instrucciones para el consumidor final

4.1 Información para el uso general

Para secar sus manos de la manera más eficiente, por favor siga el siguiente procedimiento:

▶Sacuda el exceso de agua dentreo del lavamanos.
▶ Ponga sus manos debajo de la unidad a una distancia de 4" - 7".
▶ Frote sus manos juntas como si estuviera lavandose las manos.

Sus manos estarán secas en aproximadamente 15 segundos.

Las secadores serie Ultronic de Stiebel Eltron están equipadas con un interruptor con sensor infrarojo. Este sensor activará la unidad cuando se pongan manos por debajo. La unidad se apagará automáticamente aproximadamente 7 segundos después de que se remuevan las manos.

El sensor es el rectángulo negro localizado debajo de la unidad entre las rejillas de entrada y salida de aire. El interruptor de sensor no funcionará apropiadamente si ha sido cubierto con goma o sucio. Si el sensor es obstruido, la secadora se apagará automáticamente para prevenir que corra continuamente.

4.2 Instrucciones de mantenimiento para el usuario

La secadora de manos Ultronic no contiene piezas que puedan ser instaladas por personas sin entrenamiento. En caso de mal funcionamiento, por favor contacte a un electricista con licencia.

PRECAUCIÓN Fuego Nunca rocíe líquidos de limpieza adentro de la ranura de aire. Asegúrese de que ninguna humedad pueda entrar el aparato.

Para limpiar la caja, utilice un paño suave con un detergente leve si es necesario. Nunca use limpiadores abrasivos, ya que pueden rayar el acabado de la unidad. Nunca rocíe agua o líquidos de limpieza directamente sobre la secadora de manos. Al limpiar la unidad, asegúrese de que el interruptor de ojo eléctrico no este cubierto.

5. Instrucciones de instalación para el instalador con licencia

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES

PERSONALES, OBSERVE LO SIGUIENTE:

a) Los trabajos de instalación y cableado eléctrico deben ser realizados por personal califi cado (s) de acuerdo con todos los códigos y normas aplicables, incluyendo la construcción resistente al fuego.
b) Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico ni otros servicios ocultos.

PELIGRO Electrocución

Antes de proceder con cualquier instalación, ajuste, alteración, o servicio de esta unidad, todos los cortacircuitos e interruptores de desconexión deben estar apagados. De lo contrario, podría resultar en lesiones personales graves o la muerte.

ADVERTENCIA Electrocución

No instale la unidad donde pueda ser salpicado con agua, ya que podría resultar en lesiones personales graves o la muerte.

Todos los trabajos eléctricos deben cumplir con los códigos eléctricos estatales y localesales y aplicables.

El circuito debe estar equipado con un "interruptor de falla a tierra" cuando sea requerido por los códigos eléctricos locales, estatales o nacionales.

La secadora de manos Ultronic debe tener su propio circuito independiente, utilizando un cable del tamaño apropiado protegido por un cortacircuitos correctamente valorado. Las unidades Ultronic 1 S / W están diseñadas para servicio de energía eléctrica de 110-120 voltios y requieren de un disyuntor de 15 amperios y un alambre de cobre calibre #14. Las unidades Ultronic 2 S / W están diseñadas para servicio de energía eléctrica de 220 a 240 V o 208 V y requieren de un disyuntor de 15 amperios y un alambre de cobre calibre #14.

6. Distancias mínimas

ADVERTENCIA Electrocution No instale la unidad donde pueda ser salpicado con agua, ya que podría resultar en lesiones personales graves o la muerte.

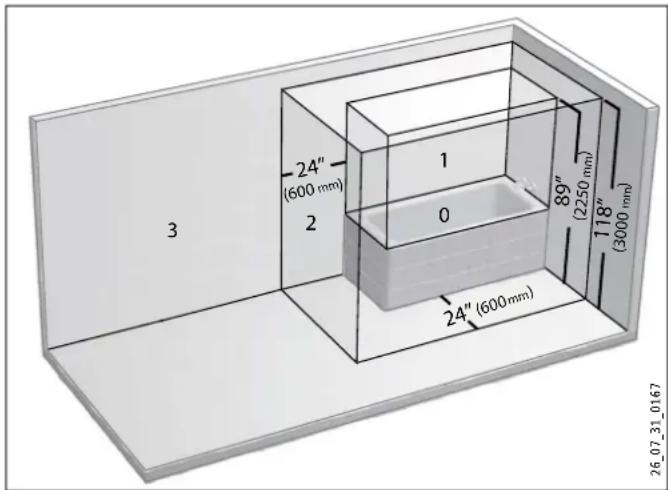

No instale la secadora de mano en las ZONAS DE PELÍGRO 0, 1 ó 2 (ver diagrama en la parte superior derecha). Si lo hace, puede que la unidad sea salpicada con agua, lo cual podría resultar en lesiones personales graves o la muerte.

24" (600 mm) 1 89" (2250 mm) 118" (3000 mm) 24" (600 mm) 3 2 26.07.31_0167

0 ZONA DE PELÍGRO: no instale la unidad dentro de bañeras, duchas o lavabos.
1 ZONA DE PELÍGRO: no instale directamente sobre bañeras o duchas.
2 ZONA DE PELÍGRO: no instale dentro o distancia de 24" de bañeras o duchas.
3 SAFE AREA: la unidad debe ser instalada en este área, fuera de las ZONAS DE PELIGRO 2, 1 y 0.

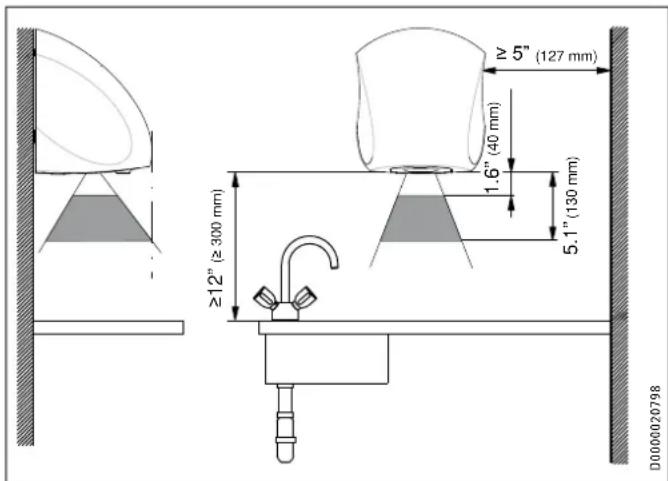

≥5" (127 mm) 1.6" (40 mm) 5.1" (130 mm) ≥12" (≥300 mm) D0000020798

▶ Antes de montar la unidad a la pared, asegúrese de que se cumplan todas las distancias mínimas por motivos de seguridad y rendimiento.

▶ La unidad debe ser instalada al menos 5" de paredes perpendiculares.
▶ La unidad debe ser instalada al menos 12" sobre mostradores para evitar salpicar la unidad.
▶ Asegúrese de que la salida de aire no esté obstruída.

7. Montar la unidad

7.1 Alturas de montaje recomendadas

Edad	Edad	Altura
Hombreadulto		54" (1350 mm)
[44KX]
Mujer adulta		48" (1250 mm)
Preescuela /Kindergarten	3 - 5	32" (810 mm)
Escuelaprimaria	6 - 10	36" (910 mm)
Escuelaintermedia	10 - 13	44" (1120 mm)
Escuelasecundaria	13 - 18	48" (1250 mm)

7.2 Montaje en pared

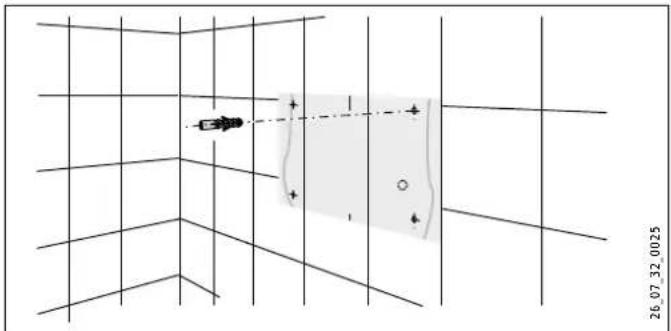

▶ Transfiera los cuatro puntos de montaje a la pared utilizando el modelo para perforar agujeros con un taladro (vea dibujo, superior derecha).

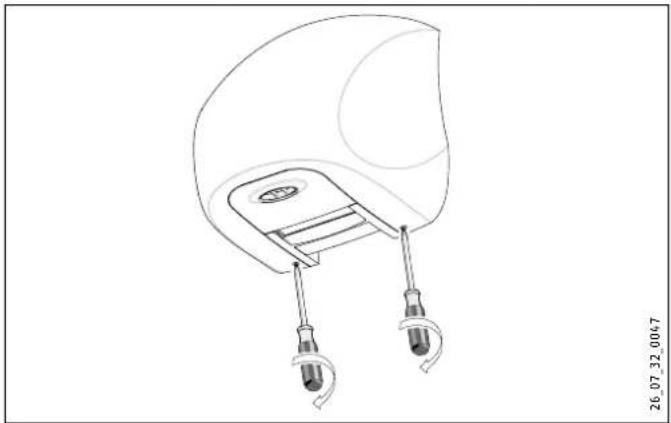

▶ Gire los 2 tornillos de seguridad una vuelta hacia la derecha hasta que se detengan por completo.

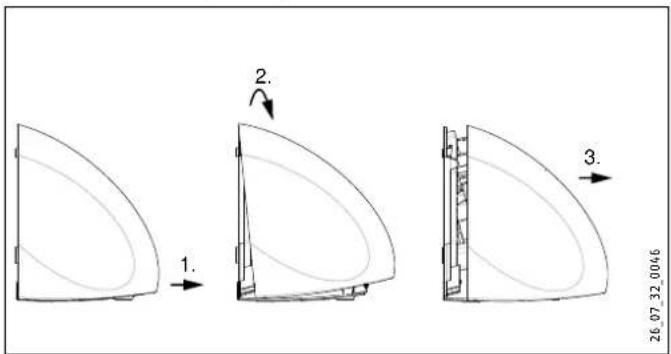

▶ Remueva la covertura levantando suavemente hacia arriba desde la parte inferior. Esto permitirá que los ganchos se desprendan de los ojales de sujeción (vea A, B, a continuación). Una vez que los ganchos se han desprendido, tire de la tapa suavemente hacia delante para quitarla.

1. 2. 3. 26.07_32_0046

A B 26.07_32_0041

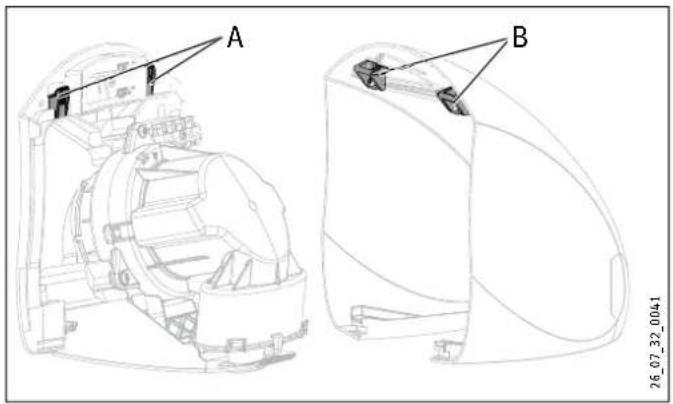

A) Ganchos
B) Ojales de sujeción

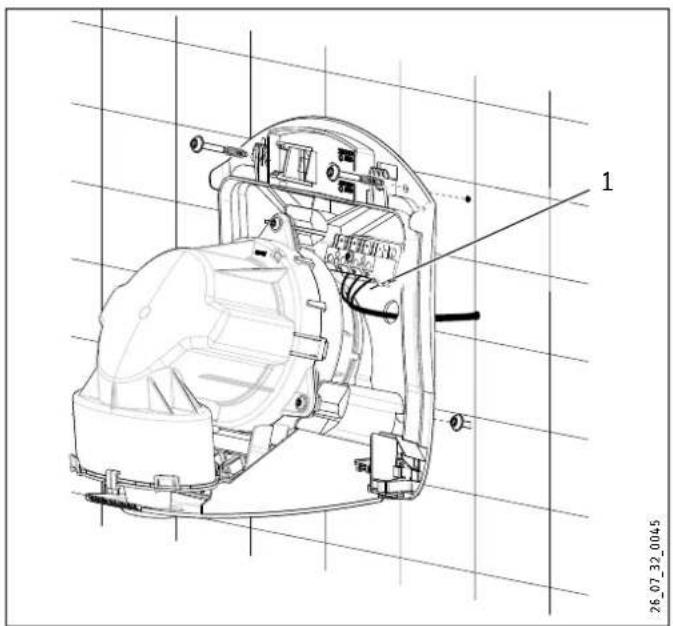

1. Conexiones eléctricas


1 Bloque de cableado

▶Instale un conector eléctrico de 12 " en la parte posterior del alojamiento en el orifi cio situado debajo del bloque de cableado (1, arriba).
▶ Pase los cables a través del conector, apriete la abrazadera sobre el cable.
▶ Los cables "vivos" deben estar conectados a las ranuras del terminal marcadas con N / L y L. El cable de tierra debe estar conectado a la ranura en el terminal marcada con el símbolo de tierra.

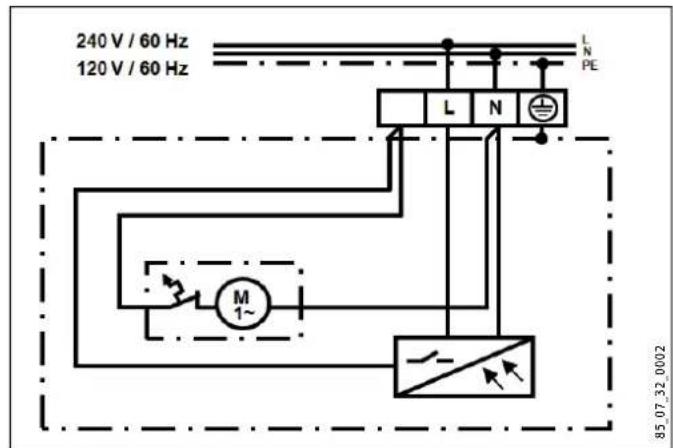

240 V / 60 Hz 120 V / 60 Hz L N L N PE M 1~ 85.07.32_0002

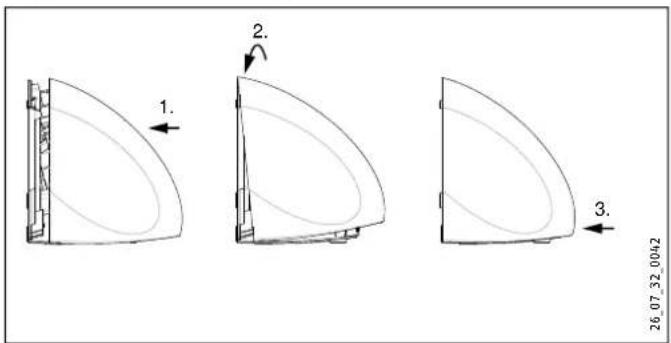

▶ Ponga la cubierta en la parte frontal de la unidad de nuevo.
▶ Levante para volver a encajar los ganchos en los ojales de sujeción.
▶ Presione la cubierta hacia abajo suavemente para que encaje en su lugar.

1. 2. 3. 26.07_32_0042

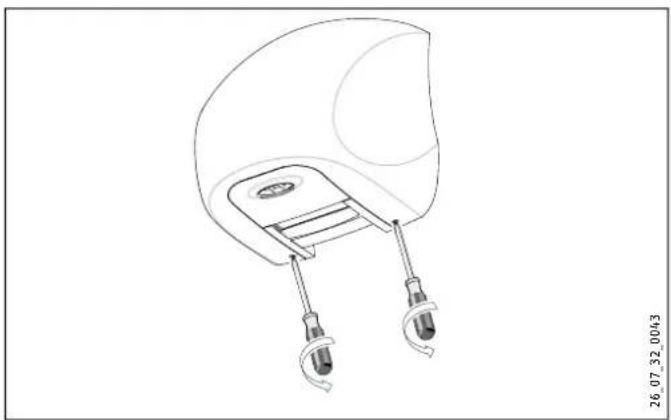

▶ Gire los 2 tornillos de seguridad una vuelta hacia la derecha hasta que se detengan por completo.

Modelo Ultronic		TM 1 S Ultronic	TM 1 W Ultronic	TM 2 S Ultronic	TM 2 W
Núm. de artículo	231584	231585	231586	231587
Datos Eléctricos
Fase singular singular singular singular
Voltaje	120 v	120 v	208 v	240 v	208 v
Vatios	985 w	985 w	775 w	1000 w	775 w
Amperaje	8.5 A	8.5 A	3.85 A	4.3 A	3.85 A
Interruptor auto. # requerido	15 A
Calibre de alambre	#14 AWG COBRE
Dimensiones
Altura	11.4" / 289 mm
Anchura	10.1" / 257 mm
Profundidad	9.2" / 234 mm
Peso
Peso	9.7 lb. / 4.4 kg
Construcción
Color	Acero inoxidable	Blanco alpino	Acero inoxidable	Blanco alpino
Cubierta	aluminio
Grado de Protección (IP)	IP 23
Sistema de clase de seguridad	I
Otra información
Nivel de sonido	82 dB(A)
Velocidad de aire	210 mph / 94 m/s
Volumen de aire	170.7 CFM / 190 m^3/h
Tiempo en secar	15 seconds

11. Garantía

GARANTÍA RESIDENCIAL Y COMERCIAL: STIEBEL ELTRON GARANTIZA AL PROPIETARIO ORIGINAL QUE EL SECADOR DE MANOS AUTOMÁTICO SIN CONTACTO SERIE ULTRONIC ESTÉ LIBRE DE DEFECTOS DE MANO DE OBRA Y MATERIALES POR UN PERIODO DE TRES (3) AÑOS A PARTIR DE LA FECHA DE COMPRA. SI LA(S) PARTE(S) RESULTA DEFECTUOSA BAJO USO NORMAL DURANTE ESTE PERIODO, STIEBEL ELTRON, INC SE HACE RESPONSABLE DEL REEMPLAZO DE LA(S) PARTE(S) DEFECTIVA(S) SOLAMENTE. STIEBEL ELTRON, Inc. NO SE HACE RESPONSABLE DE COSTOS LABORALES PARA REMOVER Y / O REEMPLAZAR LA(S) PIEZA(S) DEFECTUOSA(S), O CUALQUIER OTRO GASTO ACCIDENTAL O CONSECUENTE.

SI EL DUEÑO QUIERE DEVOLVER EL SECADOR DE MANOS PARA LA REPARACIÓN, EL DUEÑO DEBE OBTENER UNA AUTORIZACIÓN POR ESCRITO DE STIEBEL ELTRON, INC Y ESTAR PREPARADO PARA COMPROBAR LA FECHA DE COMPRA Y PARA PAGAR TODOS LOS GASTOS DE TRANSPORTE PARA DEVOLVER LA(S) PIEZA(S) DEFECTUOSA(S) O EL SECADOR DE MANOS PARA LA REPARACIÓN O SUSTITUCIÓN. LA GARANTÍA ES NULA SI EL SECADOR DE MANOS HA SIDO INSTALADO O USADO MAL O SI EL DISEÑO HA SIDO ALTERADO DE ALGUNA MANERA.

12. Ambiente y reciclaje

Por favor ayúdenos a proteger el ambiente. Deshágase del aparato y su material de empaque de acuerdo a los reglamentos nacionales.
