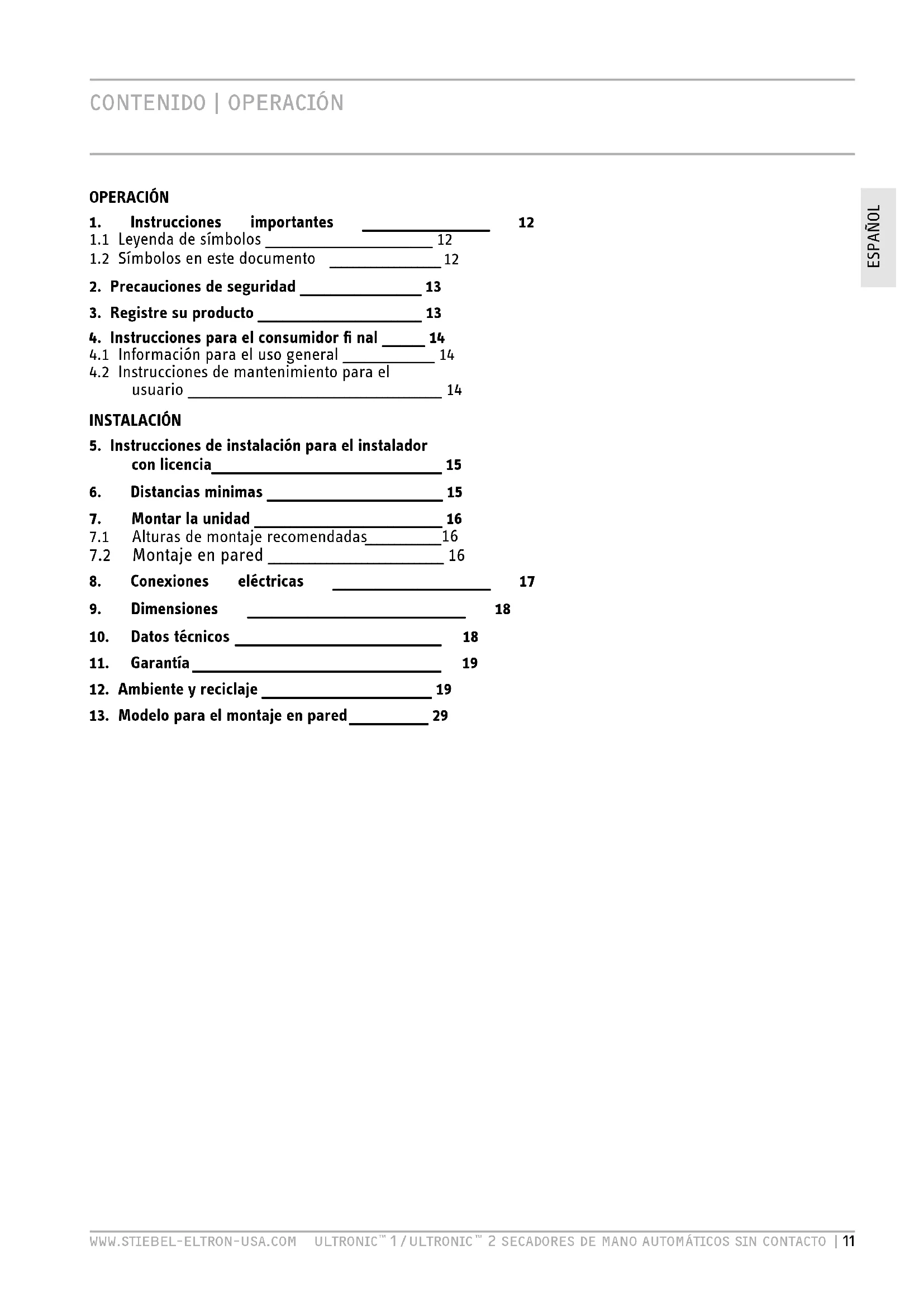

MANUAL DE USUARIO Ultronic STIEBEL ELTRON
- Instrucciones importantes 12
1.1 Leyenda de simbolos 12
1.2 Simbolos en este documento 12
- Precauciones de seguridad 13
- Registresu producto 13
- Instrucciones para el consumidor final 14
4.1 Información para el uso general 14
4.2 Instruetiones de mantenimiento para el usuario 14
INSTALACION
- Instruetiones de instalacion para el instalador con licencia 15
- Distancias minimas 15
- Montar lainstitution 16
7.1 Alturas de montaje recomendadas 16
7.2 Montaje en pared 16 - Conexiones electricas 17
- Dimensiones 18
- Datos&Tecnicos 18
- Garantía 19
12.Ambiente y reciclaje 19 - Modelo para el montaje en pared 29
1. Instrucciones importantes
Lea este manual en su totalidad. El incumplimiento de todos los guías, instrucciones y replantes Podía Causear lesiones personales o daños materiales. La instalación, ajuste, modifiación, reparación y uso inapropiado de esta unidad pueda resultar en lesiones graves.
Estaunidaddebeser instalada porun electricista y plomero autorizzato.La instalaciondebecumplir con todosloscogoidos naciales,estatales y localeslectricos.La instalacionapropiadaeselresponsabilidad del instalador.El incumplimiento de las instrucciones de instalaciony operacionanulara lagarantia.
Guarde estas instrucciones para referencia futura. El instaladorDebe estaras instrucciones con el consumidor.
Siusted tiene una pregunta acerca de la instalación, uso o funciona bajo el designar de los manos, o si necesita cualquiermanualde instalacion adiconiales, porfavorllamea.nuestralinea de serviceo的专业 al 800-582-8423 (EE.UU.y Canadá).Si llama desde fuera de los EE.UU.o Canadá,llame al 413-247-3380 (EE.UU) y le dirigiremos a un专业技术e de servicecualifi cado de Stiebel Eltron en su area.
Este es el的概率 de alerta de seguridad. se utilizes para alertar de posibles riesgos de
s personales. Obedezca todos los mensajes que en a este什么意思 paraatarposibleslesiones cuerte.
El capitulo Operación va dirigido a los propietarios de viviendas, contrastistas de calefaction, plomeros y electricistas.
El capitulo Instalación va dirigido a los contratistas de calefacción, plomeros y electricistas solamente.
1.1 Leyenda de sintbolos

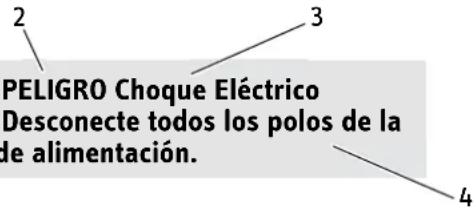

1.1.1 Formato de Informacion de Seguidad
fuente
1 Simbolo (vea 1.1.2 "Simbolos")
2 Palabra clave (vea 1.1.3 "Palabras clave")
3 Designaciones (vea 1.1.2 "Simbolos")
4 Texto de información
1.1.2 Simbolos
Simbolo Description
Lesion
Electrocución
Quemaduras / Escaldadas
Otras situaciones
1.1.3 Palabras clave
Palabra clave
PELIGRO
La palabra clave PELIGRO indica Información que deben ser observada, de(other modo,puede resultar en lesiones graves o muerte.
ADVERTENCIA
1.2 Simbolos en este documento
- Este símbolo (▶) indica que debes hacer algo. Las做的事情 necessarias estar indicadas deundy aayo.
Información general
Este es el icono de informacion general.
- Por favor lea y preste mucha atencion a todas las notas de informacion general.
2. Precauciones de seguridad
Por favor, lea y siga estas instrucciones. El
resultar en lesiones corporales graves o la muerte.
No hay piezas que el usuario pueda reparar. El servicios de launidad deben ser realizado por技术和ducas.
ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELECTRICAS O LESIONES PERSONALES, CUMPLA CON LO SIGUIENTE:
a) Utilice launidad sólo en la forma prevista por el fabricante. Si tiene preguntas,pongase en contacto con el fabricante.
b) Antes de reparar o limpar la unidad, apague el interruptor en el panel de servicios ybloquee los medios de desconexión paraatar que se enciende accidentalmente. Cuando los medios de desconexión no se pueda bloquear, colocque un dispositivo de advertencia prominente, tal como una etiqueta, en el panel de servicios.
ADVERTENCIA
Para reducir el riesgo de incendio o una
descarga electrica, no utilise esta secadora de manos conequalier disposito de control de velocidad de estado solido.
PELIGRO Electrocución
Antes de proceder conrialquier instalacion,
ajuste, alteración, o servicios de esta unidad, todos los cortacircuitos e interruptores de desconexión deben estar apagados. De lo contrary,URTAR resultar en lesiones personales graves o la muerte.
PELIGRO Electrocución
Nunca remueva la tapa de la unidad a menos
que la electricidad alimentando la unidad este
apagada. De lo contrario, podra resultar en lesiones personales graves o la muerte.
PELIGRO Electrocución: Launidad debe estara tierra correctamente. No poner a
tierra electrificamente el producto pueda resultar en lesiones personales graves o la muerte.
ADVERTENCIA Lesiones
Cuando los niños o las personas con你能 dades ficas, sensoriales o mentales limitadas son permitidas a controlar el aparato, asegurese de que este solo ocurrea bajo la supervision adecuada o siguiendo las instrucciones de una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que nunca juguen con el aparato.
ADVERTENCIA Fuego
-Si no se mantienen las distancias minimas a las superficies de objetos adjacentes, por exemple, a los muebles, cortinas, telas uOthers materiales infl amables (para las distancias minimas, consulte el capitulo de especificcion / dimensiones).
- En los locales donde el aparato se encontrar en riesgo de incendio o explosión como的结果ado de productos químicos, polvo, gases o vapeores.
- En la proximidad directa de la tuberia o contenedores que lleven o contengan materiales infl amables o explosivos.
- Si se utilizes aerosoles, ceras para el piso o produits similares a base de petróleo. Ventile el espacio sufí ciencamente antes de usar la unidad.
- Si un componente del aparato está dañado, el aparato se ha caido o ya tenía un fallo.
3. Registre su producto
Debe registrar este producto en了我的to situoweb bajo de 90 días de la compra para
activar la garantía estándar o para serobleigable para la garantía extendida. Vaya a nuestro situ web a: www.stiebel-eltron-usa.com y hagablick en "register your product".
Antes de comenzar el proceso de registrar, le sugerimos que reuna la informacion necesaria, tal y como sigue:
Tipo, Ejemplo: Ultronic 1 S (de la etiqueta negra que seswana en la parte inferior de la unidad)
Numero que aparece afterwards de "Nr."
Lugar de compra
Fecha de comprar
Nombre y apellido
Dirección de correo electrónico
Dirección fisica
Número de téléphone
SI TIENE ALGUNA PREGUNTA SOBRE EL PROCESO DE REGISTRACION O LAS OPCIONES DE GARANTIA, POR FAVOR CONTACTAR A STIEBEL ELTRON EE.UU. AL (800)-582-8423.
Garantía de responsabilidad limitada:
Stiebel Eltron, inc. no es responsable por daños a la unidad, daños a la propiedad personal, lesiones corporales, o la perdida de vida debido a las conditiones siguientes:
- El incumplimiento de estas instrucciones
- El uso Incorrecto
- La instalación del aparato por personal no oficialcido
- L a s m o d i f i caciones no autorizadas
- L a s m o d i f i caciones技术水平
- El uso de piezas de repuesta no autorizadas
4. Instrucciones para el consumidor final
4.1 Información para el uso general
Para secar sus manos de laforma más eficiente, por favor siga elsiguiente procedimiento:
Sacuda el excesso de agua dentreo del lavamanos.
Ponga sus manos debajo de la unidad a una distancia de 4^ - 7^
Frote sus manos juntas como si estuviera lavandose las manos.
Sus manos estarán secas en aproximadamente 15segundos.
Las secadores série Ultronic de Stiebel Eltron está equipadas con un interruptor con sensor infrarojo. Este sensoractivará launidad cuando se pongan manos por debajo. Launidad se apagará automatisticallyapproximamente 7segundosdespuésdeque se remuevanlas manos.
El sensor es el rectángulo negro localizo bajo de la unidad entre las rejillas de entrada y salida de aire.
El interruptor de sensor no funciona apropiadamente si ha sido cubierto con goma o sucio. Si el sensor es obstruido, la secadora se apagará automatistically parapreventir que corra continuamente.
4.2 Instrucciones de mantenimiento para el usuario
La secadora de manos Ultronic no contiene piezas que pueda ser instaladas por personas sin entrega. En caso de mal funciona, por favor contacte a un electricista con licencia.
PRECAUCION Fuego Nunca rocie liquidos de limpieza adento de la ranura de aire. Asegúrese de queyinguna humedad pueda entrada el aparato.
Para limpiar la caja, utilise un paño suave con un detergente leve si esnecessary. Nunca use limpiadores abrasivos, ya que pueda rayar el之作 de la unidad. Nunca rocie agua o liquidos de limpieza directamente sobre la secadora de manos. Al limpiar la unidad, asegúrese de que el interruptor de ojo electrico no este cubierto.
5. Instrucciones de instalacion para el instalador con licencia
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELECTRICO O LESIONES
PERSONALES, OBSERVE LO SIGUIENTE:
a) Los trabajo de instalación y cableado electrico deben ser realizados por personal califiado (s) de acuerdo con todos loscottos y normas aplicables, incluyendo la construccion resistente al fuego.
b) AlURTAR o perforar la pared o el techo, no danel cableado electrico ni.Ofros servicios ocultos.
PELIGRO Electrocución
7 Antes de proceder con该如何 instalación, ajuste, alteración, o servicios de estaunities, todos los cortacircuitos e interruptores de desconexión deben estar apagados. De lo contrario, podra resultar en lesiones personales graves o la muerte.
ADVERTENCIA Electrocución
No instale la unidad donde pueda ser
salpicado con agua, ya que podra resultar en lesiones personales graves o la muerte.
- Todos los problemas electricos debenblemir con los@cuidos electricos estatales y locales,
cales y aplicables.
El circuito debe estar equipado con un "interruptor de falla a tierra" cuando sea requirecido por loscottigos electricos locales,estatales o naciones.
La secadora de manos UltronicDebe tener su propio circuito independiente, utilizing un cable del tamanão apropiado protegido por un cortacircuitos correctamente valorado. Las unidades Ultronic 1 S / W está disénadas para service de energia electrica de 110-120 voltios y requirecen de un disyuntor de 15 amperios y un alambre de cobre calibre #14. Las unidades Ultronic 2 S / W está disénadas para service de energia electrica de 220 a 240 V o 208 V y requirecen de un disyuntor de 15 amperios y un alambre de cobre calibre #14.
6. Distancias minimas
ADVERTENCIA Electrocution No instale la unidad donde pueda serndo con agua, ya que podria resultar enles personales graves o la muerte.

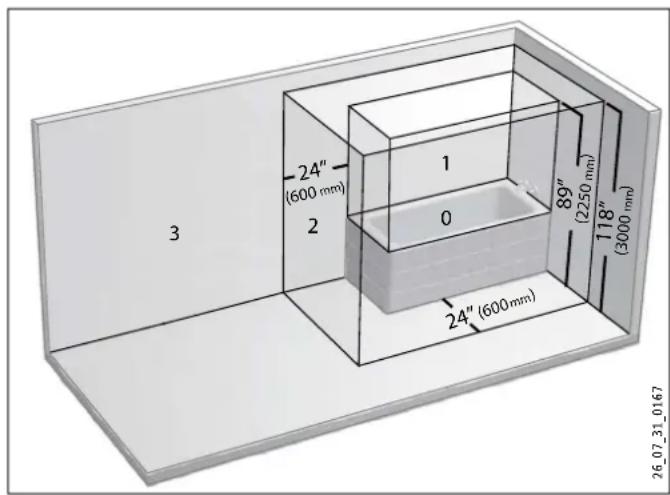

No instale la secadora de mano en las ZONAS DE PELIGRO 0, 1 o 2 (ver diagrama en la parte superior derecha). Si lo hace, pueda que la unidad sea salpicada con agua, lo cual podra resultar en lesiones personales graves o la muerte.
0 ZONA DE PELIGRO: no instale la unidad bajo de banñeras,ducers o lavabos.
1 ZONA DE PELIGRO: no instale directamente sobre baneras o duchas.
2 ZONA DE PELIGRO: no instale dentro de distancia de 24" de baneras o duchas.
3 SAFE AREA: la unidad de ser instalada en este area, fuera de las ZONAS DE PELIGRO 2, 1 y 0.

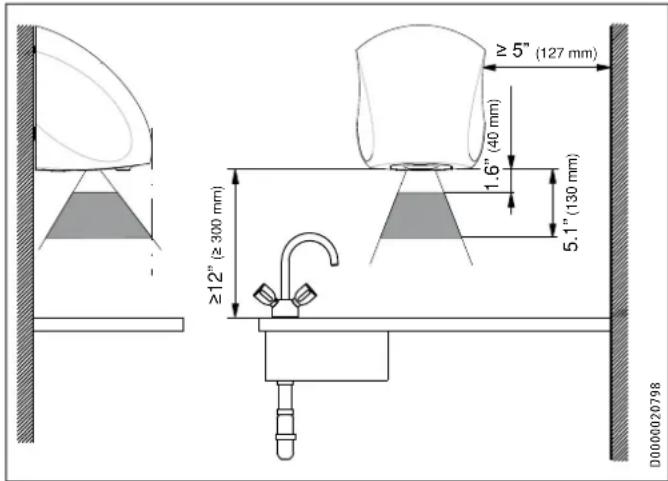

- Antes de montar launidad a la pared, asegúrese de que se cumplan todas las distencias minimas por motivos de seguridad y rendimiento.
La unidad debe ser instalada al menos 5" de paredes perpendiculars.
La unidad debe ser instalada al menos 12" sobre mostradores para evapor salpicar la unidad.
Asegürese de que la calidad de aire no este obstruida.
7. Montar la unidad
7.1 Alturas de montaje recomendadas
| Edad | Edad | Altura |
| Hombre adulto | 54" (1350 mm) | |
| Mujer adulta | 48" (1250 mm) | |
| Preescuela / Kindergarten | 3 - 5 | 32" (810 mm) |
| Escuela primaria | 6 - 10 | 36" (910 mm) |
| Escuela intermedia | 10 - 13 | 44" (1120 mm) |
| Escuela secundaria | 13 - 18 | 48" (1250 mm) |
7.2 Montaje en pared

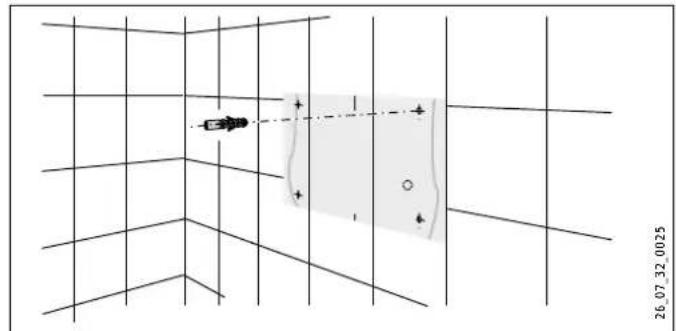

Transfiera los quatre+puntos de montaje a la pared utilizingo el modelo para perforar agujeros con un taladro (vea dibujo, superior derecha).

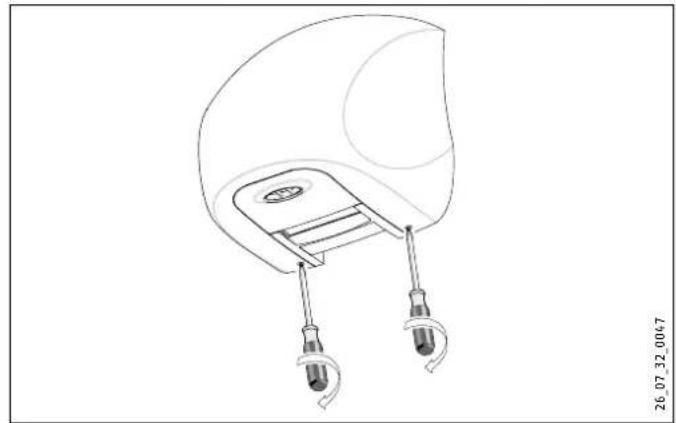

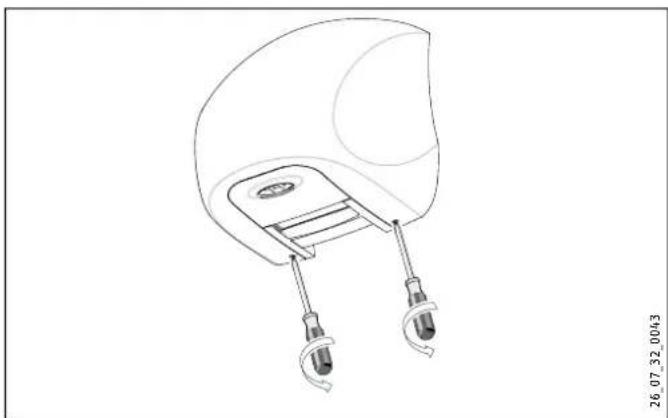

Gire los 2 tornillos de seguridad una vuelta hacía la derecha hasta que se detenga por completeo.

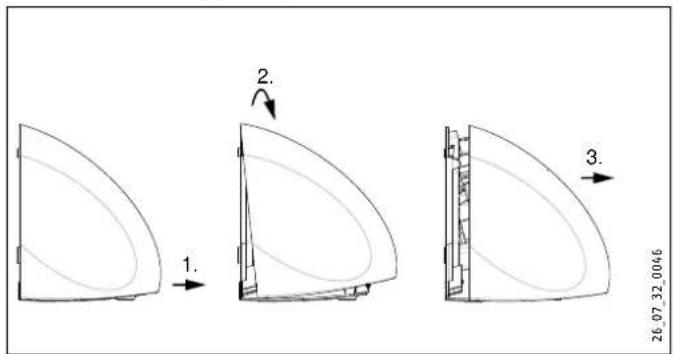

- Remueva la covertura levantando suavamente hacía arriba desdela parte inferior. Este permitirá que los ganchos se desprendan de los ojales de sujeccion (vea A,B,a continuacion).Una vez que los ganchos se han despendido,tire de la tapa suavamente hacía delante para quitarla.

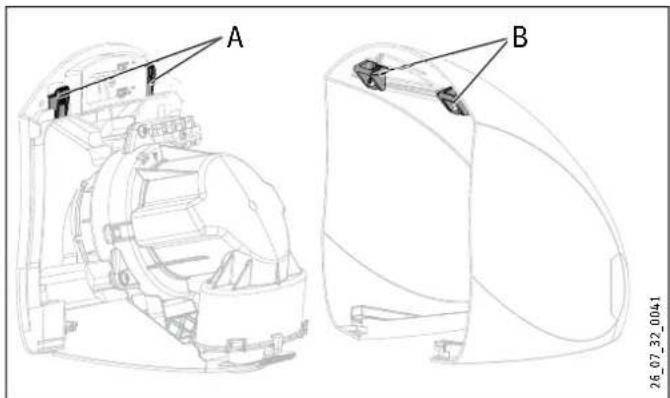

A) Ganchos
B) Ojales de sujeción

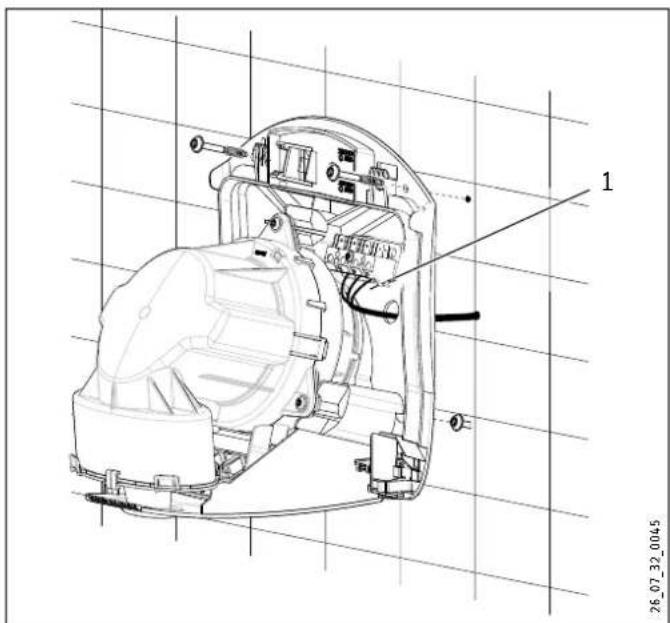

8. Conexiones electricas

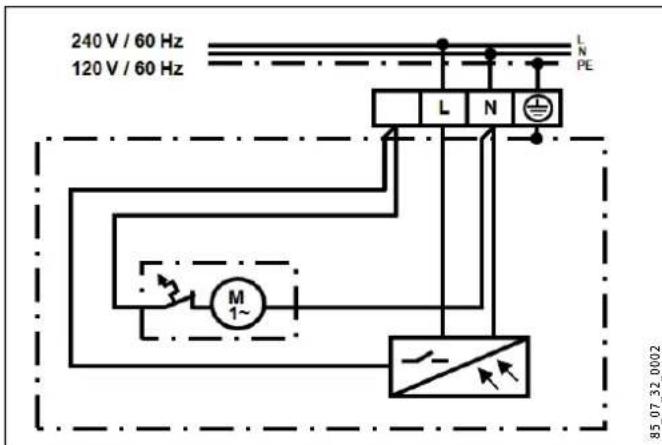

1 Bloque de cableado
Instale un conector electrico de 1 / 2 en la parte posterior del alojamento en el orificio situado bajo del bloque de cableado (1, arriba).
▶ Pase los cables a工程技术 del conductor, apriete la abrazadora sobre el cable.
- Los cables "vivos" deben estar connectados a las ranuras del terminal marcadas con N/L y L. El cable de tierraDebe estar connectado a la ranura en el terminal marcada con el símbolo de tierra.

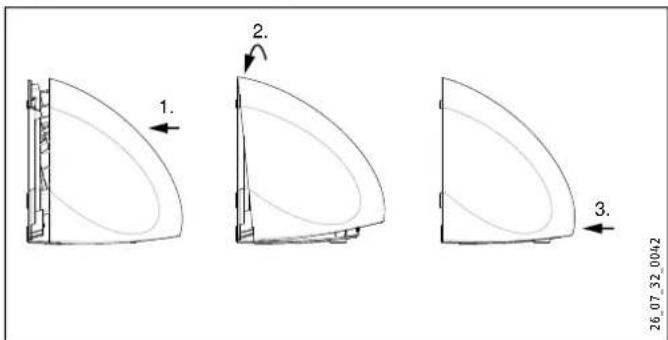

Ponga la cubierta en la parte frontal de la unidad de nuevo.
- Levante para volver a encajar los ganchos en los ojales de sujeción.
Presione la cubierta hacía abajo suavamente para que encaje en su lugar.
Gire los 2 tornillos de seguidad una vuelta hacla la derecha hasta que se detengan por completeness.

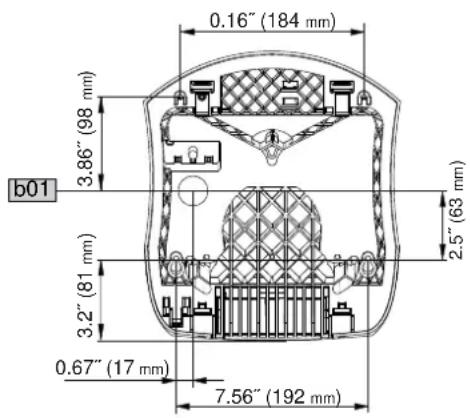

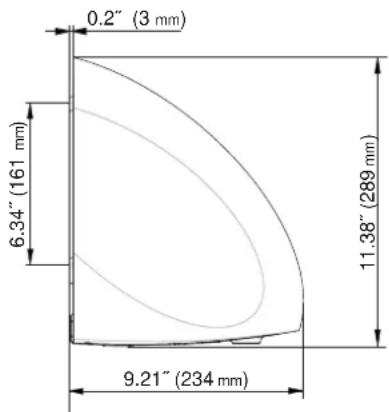

9. Dimensiones
D0000020795
10. Datos&Tecnicos
| Modelo Ultronic | TM 1 S Ultronic | TM 1 W Ultronic | TM 2 S Ultronic | TM 2 W | |||
| Núm. de articulo | 231584 | 231585 | 231586 | 231587 | |||
| Datas Eléctricos | |||||||
| Fase singular singular singular singular | |||||||
| Voltaje | 120 v | 120 v | 208 v | 240 v | 208 v | 240 v | |
| Varios | 985 w | 985 w | 775 w | 1000 w | 775 w | 1000 w | |
| Amperaje | 8.5 A | 8.5 A | 3.85 A | 4.3 A | 3.85 A | 4.3 A | |
| Interruptor auto. # requerido | 15 A | ||||||
| Calibre de alambre | #14 AWG COBRE | ||||||
| Dimensiones | |||||||
| Altura | 11.4" / 289 mm | ||||||
| Anchura | 10.1" / 257 mm | ||||||
| Profundidad | 9.2" / 234 mm | ||||||
| Peso | |||||||
| Peso | 9.7 lb. / 4.4 kg | ||||||
| Construccion | |||||||
| Color | Acero inoxidable | Blanco alpino | Acero inoxidable | Blanco alpino | |||
| Cubierta | aluminio | ||||||
| Grado de Protección (IP) | IP 23 | ||||||
| Sistema de classe deseguidad | I | ||||||
| Otra informacion | |||||||
| Nivel de sonido | 82 dB(A) | ||||||
| Velocidad de aire | 210 mph / 94 m/s | ||||||
| Volumen de aire | 170.7 CFM / 190 m³/h | ||||||
| Tiempo en secar | 15 seconds | ||||||
11. Garantía
GARANTIA RESIDENCIAL Y COMERCIAL: STIEBEL ELTRON GARANTIZA AL PROPIETARIO ORIGINAL QUE EL SECADOR DE MANOS AUTOMÁTICO SIN CONTACTO SERIE ULTRONIC ESTÉ LIBRE DE DEFECTOS DE MANO DE OBRY Y MATERIALES POR UN PERIODO DE TRES (3) ANOS A PARTIR DE LA FECHA DE COMPRA. SI LA(S) PARTE(S) RESULTA DEFECTUOSA bajo USO NORMAL DURANTE Este PERIODO, STIEBEL ELTRON, INC SE HACE RESPONSABLE DEL REEMPLAZO DE LA(S) PARTE(S) DEFECTIVA(S) SOLAMENTE. STIEBEL ELTRON, Inc. NO SE HACE RESPONSABLE DE COSTOS LABORALES PARA REMOVER Y / O REEMPLAZAR LA(S) PIEZA(S) DEFECTUOSA(S), O CUALQUIER OTRO GASTO ACCIDENTAL O CONSECUENTE.
SI EL DUEÑO QUIERE DEVOLVER EL SECADOR DE MANOS PARA LA REPARACION, EL DUEÑO DEBE OBTENER UNA AUTORIZACION POR Escrito DE STIEBEL ELTRON, INC Y ESTAR PREPARADO PARA COMPROBAR LA FECHA DE COMPRA Y PARA PAGAR TODOS LOS GASTOS DE TRANSPORTE PARA DEVOLVER LA(S) PIEZA(S) DEFECTUOSA(S) O EL SECADOR DE MANOS PARA LA REPARACION O SUSTITUCION. LA GARANTÍA ES NULA SI EL SECADOR DE MANOS HA SIDO INSTALADO O USADO MAL O SI EL DISEÑO HA SIDO ALTERADO DE ALGUNA MANERA.
12. Ambiente y reciclaje
Por favor ayudeiros a proteger el ambiente. Deshagase del aparato y su material de empaque de acuerdo a los reglamentos nationales.
STIEBEL ELTRON, INC.
17 West Street
West Hatfield, MA 01088, USA
TELEFONO: 800-582-8423 or 413-247-3380
FAX: 413-247-3369
Correo electrónico:
info@stiebel-eltron-usa.com
www.stiebel-eltron-usa.com
