Manual de instalación

NSG6**8*5***

SAMSUNG

DG5B-01649A-01 IV NSG5DGB55CGHAA EN+MES-CFR.Indo

2024-06-11 早3:4311

ADVERTENCIA: No seguir las instrucciones de este manual con exactitud puede provocar un incendio o una explosión que podría ocasionar daños materiales, lesiones o la muerte.

• NO guarde ni use gasolina u otros productos inflamables cerca de este artefacto.
  • QUÉ HACER SI HAY OLOR A GAS:

• NO encienda ningún otro artefacto.

• NO toque ningún interruptor eléctrico.
  NO utilice ningún teléfono dentro del edificio.
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

- La instalación y el servicio técnico deben ser realizados por el proveedor de gas, o un instalador o agencia de servicio técnico calificados.

DISPOSITIVO ANTINCLINACIÓN

ADVERTENCIA

TODAS LAS ESTUFAS PUEDEN INCLINARSE Y PROVOCAR LESIONES.

LA INCLINACIÓN DE LAS ESTUFAS PUEDE CAUSAR QUEMADURAS POR DERRAMES, LESIONES O LA MUERTE.

INSTALE Y REVISE LA MÉNSULA ANTINCLINACIÓN SIGUIENDO LAS INSTRUCCIONES Y LA PLANTILLA QUE VIENEN INCLUIDAS.

• Para evitar que la estufa se incline accidentalmente, fije al piso un dispositivo antinclinación aprobado (consulte la sección "Instalación de la ménsula antinclinación" en las Instrucciones de instalación). Intente inclinar la estufa hacia adelante con cuidado, para verificar que la instalación se haya realizado correctamente. El dispositivo antinclinación debería sujetarla y evitar que se incline.
• Si la estufa se aleja de la pared por algún motivo, asegúrese de unir nuevamente el dispositivo antinclinación una vez que la estufa haya vuelto a su lugar.
• Siga las instrucciones de instalación del Manual de instalación. No seguir las instrucciones puede causar la muerte, lesiones graves y daños materiales.
• NO se pare, se siente o se apoye en la puerta o el cajón para evitar que la estufa se incline accidentalmente.

Contenido

Antes de comenzar 4

Acerca de este manual 4

Nota importante para el instalador 4

Nota importante para el usuario 4

Nota importante para el técnico 4

Información de seguridad importante 4

Lea todas las instrucciones antes de usar este artefacto 4

Simbolos usados en este manual 4

Advertencia de la Propuesta 65 de California 5

Mancomunidad de Massachusetts 5

Seguridad general 5

Seguridad contra incendios 6

Seguridad del gas 6

Seguridad eléctrica y de conexión a tierra 7

Seguridad de la instalación 7

Seguridad de la ubicación 8

Seguridad de la placa de cocción 9

Seguridad del horno 10

Seguridad del cajón de almacenamiento 10

Seguridad del horno autolimpiante 11

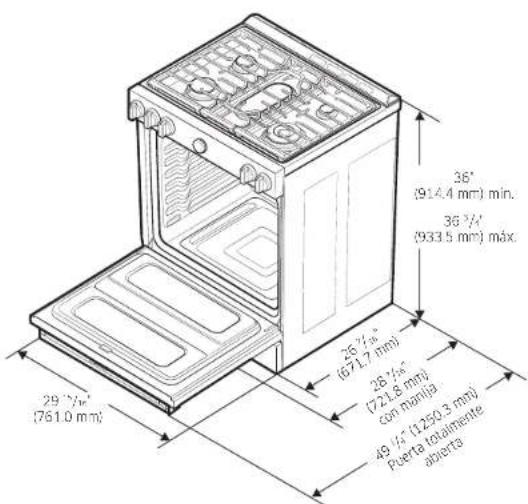

Componentes de la estufa a gas 11

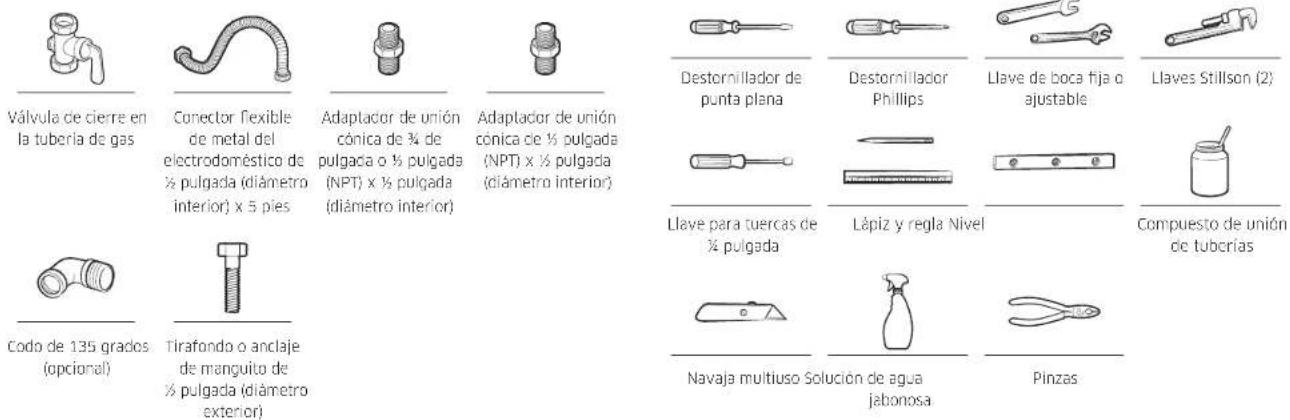

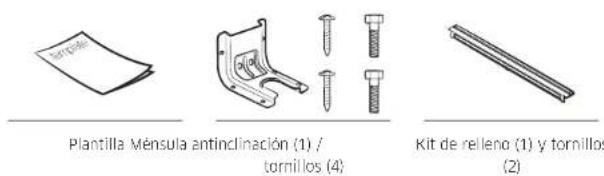

Contenido de la caja 11

Requisitos de instalación 13

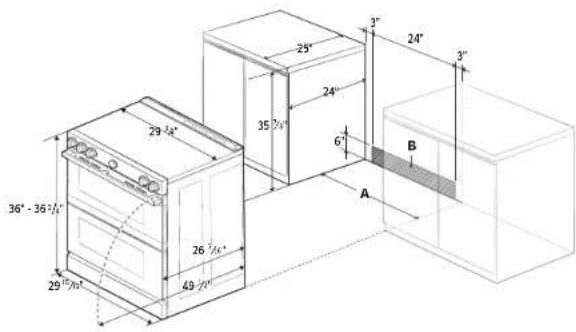

Requisitos de ubicación 13

Para evitar roturas 16

Requisitos de gas 17

Requisitos especiales para el gas (modelos a gas vendidos en Massachusetts) 17

Requisitos eléctricos 18

Instrucciones de instalación 19

Instalar su estufa a gas 19

Ajustar los obturadores de regulación del aire del quemador del horno 24

Español 3

Antesdeconerezar

Acerca de este manual

LEA ESTAS INSTRUCCIONES EN SU TOTALIDAD Y CUIDADOSAMENTE.

Nota importante para el instalador

• Lea todas las instrucciones de instalación antes de proceder con la instalación de la estufa.
• Retire todos los materiales de empaquetado de los compartimientos del horno antes de conectar el suministro eléctrico y de gas a la estufa.
• Cumpla con todos los códigos y ordenanzas exigidos por las autoridades pertinentes.
• Asegúrese de dejar estas instrucciones al usuario.
• La instalación de este artefacto requiere habilidades mecánicas básicas.
• El instalador es responsable de llevar a cabo una instalación adecuada.
• La falla del producto debido a la instalación incorrecta no está cubierta por la garantía.

Nota importante para el usuario

Conserve estas instrucciones con el manual del usuario para futura referencia. - Como cualquier artefacto que genera calor con su uso, debe seguir ciertas precauciones de seguridad.

- Asegúrese de que un instalador o técnico de servicio calificado haya instalado y conectado a tierra su estufa correctamente.

- Asegúrese de que los revestimientos de las paredes alrededor de la estufa puedan soportar el calor que genera.

- Debe haber un espacio entre los muebles de almacenamiento y los quemadores superficiales de, al menos, 30 pulgadas (76,2 cm).

Nota importante para el técnico

El diagrama eléctrico se encuentra en un sobre en la parte trasera de la estufa.

Información de seguridad importante

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ARTEFACTO

• Todos los equipos de gas y eléctricos con piezas móviles pueden ser peligrosos. Lea las instrucciones de seguridad importantes para el artefacto en este manual. Se deben seguir las instrucciones para minimizar el riesgo de lesiones, muerte o daños materiales.
• Guarde este manual. No lo tire.

Símbolos usados en este manual

ADVERTENCIA

Peligros o prácticas poco seguras que pueden provocar lesiones personales graves o la muerte.

PRECAUCIÓN

Peligros o prácticas poco seguras que pueden provocar descargas eléctricas, lesiones personales o daños a la propiedad.

NOTA

Instrucciones y sugerencias útiles.

Los siguientes iconos y símbolos de advertencia son para evitar que usted y otras personas sufran daños. Sígalos de forma explícita. Cuando haya leido esta sección, guárdela en un lugar seguro para futuras consultas.

4 Español

Advertencia de la Propuesta 65 de California

ADVERTENCIA

Cancer y daño reproductivo: www.P65Warnings.ca.gov

Mancomunidad de Massachusetts

Quien instale este producto debe ser un plomero autorizado o un gasista calificado o autorizado del estado de Massachusetts. Cuando se utilícen válvulas de bola para el cierre del gas, se debe usar una manija en forma de "T". No se deben conectar varios conductos flexibles de gas en serie.

Seguridad general

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

• No toque ninguna pieza de la estufa, incluidos los quemadores del horno, los quemadores superficiales y las superficies interiores mientras cocina o inmediatamente después de haberlo hecho.

• Conozca la ubicación de la válvula de cierre de gas y sepa cómo cerrarla.

• Asegúrese de que el dispositivo antinclinación esté bien instalado en la estufa. Consulte las instrucciones de instalación para obtener más información.

• No permita que los niños se acerquen ni se suban a la estufa, ni que se metan dentro de ella. No los permita jugar con la estufa ni con ninguna de sus piezas. Tampoco deje a los niños sin supervisión en un área donde se esté usando la estufa. Para la seguridad de los niños, se recomienda usar la función de trabal de controles y puerta.
• Retire todos los materiales de embalaje del dispositivo para evitar la ignición. Mantenga todos los materiales de embalaje fuera del alcance de los niños. Deseche los materiales de embalaje de forma adecuada después de desembalar la estufa.

• No guarde objetos que les puedan resultar interesantes a los niños sobre la placa de cocción ni en el protector trasero de la estufa. Si los niños treparan a la estufa para alcanzar estos objetos, esto podría dar lugar a heridas graves o la muerte.

• No opere la estufa si tiene alguna parte dañada, funciona mal o le faltan piezas.

• No utilice la estufa como calentador de ambiente. Debe usarse solo para cocinar.
• No utilice limpiadores o cubiertas para horno dentro de este ni alrededor de alguna de sus piezas.
• Utilice únicamente agarradores aislantes secos.
• No utilice la estufa para calentar comida en envases cerrados.
• No golpee el vidrio del horno.
• Cuando se deshaga de la estufa, corte el cable de alimentación y retire la puerta.
• Desenchufe o desconecte la energía eléctrica antes de realizar el servicio técnico.
• Asegúrese de que toda la carne roja y de ave se cocine completamente. La carne roja siempre se debe cocinar a una temperatura interna de 160 °F (71 °C). La carne de ave siempre se debe cocinar a una temperatura interna de 180 °F (82 °C).

Español 5

Información de seguridad importante

Seguridad contra incendios

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

• No guarde, coloque o use materiales inflamables o combustibles como carbón, papel, plástico, agarradores aislantes, revestimientos, cortinas, gasolina ni otros líquidos o vapores inflamables cerca de la estufa ni dentro de ella.
• No use prendas amplias ni colgantes mientras utiliza la estufa.

- Para evitar la acumulación de grasa, limpie regularmente las ventilaciones.

- No permita que los agarradores aislantes u otros materiales inflamables toquen un elemento caliente.

No utilice una toalla ni otra tela voluminosa como agarrador aislante.

• No utilice agua para apagar un incendio provocado por grasa. Para apagar un incendio provocado por grasa, apaque el quemador y extinga el incendio con una tapa bien ajustada o use un extintor multipropósito de productos químicos secos o de espuma.
• Si ocurriera un incendio provocado por grasa en el horno, apáguelo utilizando el botón Stop (Detener).

Mantenga el horno cerrado hasta que se extinga el fuego. Si fuera necesario, utilice un extintor multipropósito de productos químicos secos o de espuma.

- No caliente comida en recipientes cerrados; la presión puede hacer que el recipiente estalle y provoque lesiones.

Seguridad del gas

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

Si hay olor a gas:

• Cierre la válvula y no use la estufa.
- No prenda fósforos, velas o cigarrillos.
- No encienda artefactos a gas o eléctricos.

- No toque ningún interruptor eléctrico ni enchufe un cable de alimentación a un tomacorriente.

• No utilice ningún teléfono dentro del edificio.
• Evacúe la habitación, el edificio o el área.
• Llame inmediatamente al proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

Verificación de pérdidas de gas

La prueba de pérdidas del artefacto debe realizarse de acuerdo con las instrucciones del fabricante. No utilice una llama para revisar si hay pérdidas de gas. Utilice un cepillo para esparcir una solución de agua jabonosa alrededor del área en cuestión. Si hay una pérdida de gas, verá pequeñas burbujas en la solución jabonosa en el punto de fuga.

6 Español

Seguridad eléctrica y de conexión a tierra

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

• Enchufe el artefacto a un tomacorriente de conexión a tierra de tres clavijas.
• No retire la clavija de conexión a tierra.
• No utilice un adaptador ni un alargue.
• No utilice un enchufe ni cable de alimentación dañados ni un tomacorriente flojo.
• No modifique el enchufe, el cable de alimentación ni
  el tomacorriente.

- No coloque un fusible en el circuito neutral o de conexión a tierra.

• Utilice un circuito eléctrico dedicado de CA, 120 voltios, 60 Hz y 20 amperes equipado con fusibles para esta estufa. Se recomienda un fusible de retardo o un disyuntor. No enchufe más de un artefacto en este circuito.
• No conecte el cable a tierra a cañerías de tuberías de plástico, de gas o de agua caliente.
• Esta estufa debe estar conectada a tierra. En caso de que funcione mal o se averlc, la conexión a tierra reduce el riesgo de descarga eléctrica al proporcionar una vía de escape para la corriente eléctrica. Esta estufa está equipada con un cable que tiene un enchufe de conexión a tierra. El enchufe debe estar conectado firmemente a un tomacorriente bien instalado y conectado a tierra según los códigos y ordenanzas locales. Si no está seguro de que el tomacorriente esté conectado correctamente a tierra. Un electricista matriculado debe verificarlo.
• La estufa incluye un enchufe de conexión a tierra de tres clavijas. Este cable debe enchufarse a un tomacorriente de acoplamiento de conexión a tierra de tres clavijas, de acuerdo con todos los códigos y las ordenanzas locales. Si los códigos permiten utilizar un cable de conexión a tierra separado, recomendamos que un electricista calificado determine la vía adecuada para este cable a tierra.
• El servicio eléctrico de la estuía debe ajustarse a los códigos locales. A excepción de los códigos locales, debe cumplir con la versión más reciente de ANSI/NFPA N.º 70 (para los EE. UU.) o con el Código Eléctrico de Canada CSA C22.1 o su versión más reciente.
• Es responsabilidad personal del propietario de la estufa proporcionar el servicio eléctrico correcto.

Seguridad de la instalación

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

- Un instalador calificado debe instalar y conectar a tierra correctamente su estufa, según las instrucciones de instalación. Los ajustes y el servicio técnico los debe realizar únicamente un instalador de estufas a gas o técnico de servicio calificado.

• No intente reparar, modificar ni reemplazar la estufa o alguna de sus piezas, excepto que se recomiende específicamente en este manual. Todos los otros servicios técnicos los debe realizar un técnico de servicio calificado.
• Siempre utilice conectores flexibles nuevos para instalar un artefacto a gas. No utilice conectores flexibles viejos.
• Asegúrese de que el dispositivo antinclinación esté bien instalado en la estufa. Consulte las instrucciones de instalación para obtener más información.
• Debido al tamaño y peso de la estufa, necesita dos personas o más para moverla.
• Retire toda la cinta y el empaquetado.
• Retire todos los accesorios de la placa de cocción, el horno y/o el cajón inferior. Las rejillas y los comales son pesados. Tenga cuidado al manipularlas.
• Asegúrese de que no se suelten piezas durante el transporte.

Español 7

Información de seguridad importante

• Asegúrese de que un técnico de servicio o instalador calificado para el tipo de gas (natural o LP) que utilizará haya instalado y ajustado correctamente su estufa. Para que su estufa utilice gas LP, el instalador debe sustituir los 5 orificios de los quemadores superficiales y los 2 orificios del horno por el juego de orificios LP suministracio, e invertir el adaptador CPR. Estos ajustes los debe realizar un técnico de servicio calificado conforme a las instrucciones del fabricante y todos los códigos y requisitos de la autoridad competente. La agencia calificada que realice este trabajo asume la responsabilidad por la conversión del gas.
• La instalación de esta estufa debe realizarse conforme a los códigos locales o, en su ausencia, a la última edición del Código Nacional de Gas de Combustión, ANSI Z223.1/NFPA.54.
  En Canadá, la instalación debe realizarse conforme al Código Nacional de Gas de Combustión actual, CAN/CGA-B149.1, o el Código de instalación de Propano actual, CAN/CGA B149.2, y a los códigos locales que correspondan. Esta estufa se diseñó con certificación de ETL, de acuerdo con ANSI Z21.1, última edición, y la Asociación Canadiense de Gas de acuerdo con CAN/CGA-1.1, última edición.

Seguridad de la ubicación

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

- Esta estufa es solo para uso interior y doméstico. No instale la estufa en áreas expuestas al agua o a condiciones meteorológicas adversas.

- No instale la estufa en un sitio expuesto a una corriente de aire fuerte.

• Elija un piso nivelado y bien construido que pueda aguantar el peso de la estufa. El piso sintético, como el linóleo, debe aguantar temperaturas de 180 °F (82 °C) sin achicarse, deformarse o decolorarse. No instale la estufa directamente sobre alfombras de cocina, excepto que coloque una lámina de maciera contrachapada de ¼ de pulgada o un aislante similar entre el artefacto y la alfombra.
• Elija una ubicación desde la cual se pueda acceder fácilmente al tomacorriente de conexión a tierra de tres claviljas.
• Si coloca la estufa cerca de una ventana, no cuelgue cortinas o persianas de papel largas en esa ventana.
• No bloquee ni cubra las rejillas de ventilación (aperturas) ubicadas en la parte posterior de la estufa y en las partes superior e inferior de la puerta. Las rejillas de ventilación permiten la circulación de aire necesarla para que la estufa funcione correctamente con una combustión adecuada.
  Bloqucar o cubrir las ventilaciones puede provocar una combustión incorrecta que podría generar fugas de gas e incendios.
• Asegúrese de que los revestimientos de las paredes alrededor de la estufa puedan soportar un calor de hasta 194 °F (90 °C) generado por el artefacto.
• Evite colocar muebles de almacenamiento arriba de la superficie de la estufa. Si necesita gabinetes de almacenamiento arriba de la estufa, deje una distancia mínima de 30 pulgadas (76.2 cm) entre la superficie de cocción y la base de los gabinetes o instale una campana extractora que cubra horizontalmente un mínimo de 5 pulgadas (12.7 cm) más allá de la parte inferior de los gabinetes.

8 Español

Seguridad de la placa de cocción

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

• Asegúrese de apagar todos los quemadores cuando no estén en uso.
• No utilice papel de aluminio para cubrir las rejillas ni ninguna parte de la placa de cocción.
• No deje los quemadores sin supervisión en entornos con niveles de calor medios o altos.

• Antes de encender los quemadores, asegúrese de que todas las tapas estén correctamente instaladas en su lugar y niveladas.

• Utilice siempre la posición Lite (Encender) para encender los quemadores y asegúrese de que enciendan. Si falla el encendido, gire la perilla a Apagar y espere hasta que se disipe el gas.

• Cuando coloque un quemador a fuego lento, no gire la perilla rápidamente. Asegúrese de que la llama siga viva.
• No ponga objetos que no sean utensilios de cocina sobre la placa de cocción.
• La placa de cocción está diseñada para cocinar con un wok o un anillo para wok. Si se flambean alimentos, solo debe hacerse debajo de una campana de ventilación encendida.
• Antes de retirar o cambiar los utensilios de cocina, apague los quemadores,
• Quite la comida y los utensilios de cocina inmediatamente después de cocinar.
• Antes de quitar cualquier pieza del quemador para limpiarlo, asegúrese de que la estufa esté apagada y completamente fría.
• Después de limpiar el distribuidor del quemador y antes de volver a ensamblario, asegúrese de que esté completamente seco.
• Asegúrese de que la marca de encendido en el distribuidor del quemador coble esté colocada junto al electrodo al ensamblarlo.

• Para evitar un envenenamiento por monóxido de carbono, no vierta agua en la placa de cocción mientras limpla.

• Elija utensilios de cocina diseñados para cocinar en la estufa superior. Utilice elementos de cocina lo suficientemente grandes como para cubrir las rejillas del quemador. Ajuste las llamas de los quemadores para que no sobrepasen la base de los utensilios de cocina.

• Para evitar la decoloración o deformación de los utensilios y envenenamiento por monóxido de carbono, no elija utensilios que sean sustancialmente más grandes que la rejilla.
• Asegúrese de ubicar los mangos de los utensilios de cocina hacia un lado o hacia atrás de la placa de cocción, pero nunca sobre los quemadores superficiales.
• Manténgase lejos de la estufa al freir.
• Para freir, caliente el aceite despacio y supervise la operación. Cuando fría alimentos a alta temperatura, supervise detenidamente el proceso de cocción. Si combina grasas y aceites al freir, mezclelos antes de calentarlos.
• Utilice un termómetro de freidora siempre que sea posible. Esto evita sobrecalentar la freidora más allá del punto de ahumado.
• Utilice una cantidad mínima de aceite cuando fria en una sarten poco profunda o en una freidora. Evite cocinar alimentos congelados o con una cantidad excesiva de hielo.
• Antes de mover los utensilios de cocina llenos de aceite o grasa, asegúrese de que se hayan enfriado por completo.
• Para evitar la ebullición eruptiva retrasada, deje que los líquidos calientes permanezcan al menos 20 segundos después de que apague el quemador, de manera que la temperatura del líquido se pueda estabilizar. En caso de quemaduras, siga las instrucciones de primeros auxilios a continuación:
• Sumerja la zona quemada en agua fria o tibia por al menos 10 minutos.
• No aplique cremas, aceites ni lociones.
• Cubra con un paño limpio y seco.

Español 9

Información de seguridad importante

Seguridad del horno

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

- No utilice el horno para fines que no sean de cocina, como secar ropa o almacenar objetos. Utilice el horno solo para cocinar.

• Asegúrese de que la parte interior de la rejilla divisoria del horno esté en la posición correcta dentro de la rejilla más grande.
• Asegúrese de que las parrillas del horno se encuentren al mismo nivel en cada lado.
• No dañe, mueva ni limpie la junta de la puerta.
• No rocíe agua sobre el vidrio del horno mientras este se encuentre encendido ni inmediatamente después de apagarlo.
• No utilice papel o cubiertas de aluminio en ninguna parte del horno.
  No utilice papel aluminio ni otro material similar para cubrir orificios o pasajes en el fondo del horno o para cubrir una rejilla.
• Aléjese del horno cuando abra la puerta.
• No deje que se acumule grasa en el horno.
• Cuando reubique las parrillas del horno, asegúrese de que el horno esté completamente frío.
• Solo use utensilios de cocina recomendados para hornos a gas.
• Para evitar dañar las perillas de control de los quemadores, siempre que hornee o ase alimentos hágalo con la puerta del horno cerrada.
• No ase la carne demasiado cerca de la llama del quemador para asar. Elimine el exceso de grasa de la carne antes de cocinar.
• Cuando cocine o ase bolsas en el horno, siga las instrucciones del fabricante.

Seguridad del cajón de almacenamiento

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

- No utilice el cajón para fines que no sean de cocción como secar ropa o guardar objetos. Utilice el cajón solo para cocinar.

- No toque la superficie interior del cajón o los elementos calientes.

- Para evitar quemaduras por el vapor, tenga cuidado cuando abra el cajón.

- No utilice papel aluminio para revestir el cajón.

- No coloque el cajón en el horno. No coloque el cajón en el horno durante el ciclo autolimpiante.

- No deje recipientes con grasa en el cajón ni cerca de él.

10 Español

Componentes de la estufa a gas

Seguridad del horno autolimpiante

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas, lesiones y muerte, respete estas precauciones.

- La función de autolimpieza hace funcionar el horno a temperaturas lo suficientemente altas como para quemar restos de comida dentro del horno. La estufa estará extremadamente caliente durante el ciclo de autolimpieza. No toque ninguna superficie de la estufa durante un ciclo de autolimpieza.

• Mantenga a los niños alejados del horno durante la totalidad del ciclo.
• Antes de comenzar el ciclo autolimpiante, quite todas las rejillas, los utensilios de cocina
  y los utensilios del horno. Solo se pueden dejar rejillas recubiertas en porcelana.
• Antes de comenzar el ciclo autolimpliante, quite la grasa y los restos de comida del horno.
• No ponga el cajón inferior en la cavidad del horno cuando haga correr el ciclo autolimpiante.
• Cuando abra la puerta después de un ciclo autolimpiante, manténgase alejado del horno.
• Si el ciclo autolimpiante funciona mal, apaque el horno, desconecte la alimentación de energía y comuníquese con un técnico de servicio calificado.

Contenido de la caja

Piezas suministradas

• Asegúrese de haber recibido todas las piezas suministradas que se indican arriba.
• Si su estuía se dañó durante el envío o si le falta alguna de las piezas, comuníquese con su vendedor local.

Español 11

Componentes de la estufa a gas

Piezas necesarias

Válvula de cierre en la tuberia de gas
Conector flexible de metal del electrodoméstico de ½ pulgada (diámetro interior) x 5 pies
Adaptador de unión cónica de 3/4 de pulgada o 1/2 pulgada (NPT) x 1/2 pulgada (diámetro interior)
Adaptador de unión cónica de 1/2 pulgada (NPT) x 1/2 pulgada (diámetro interior)
Codo de 135 grados (opcional)
Tirafondo o anclaje de manguito de ½ pulgada (diâmetro exterior)
Destornillador de punta plana
Destornillador Phillips

Herramientas necesarias

Llave de boca fija o ajustable
Llaves Stillson (2)
Llave para tuercas de ¼ pulgada
Lápiz y regla Nivel
Compuesto de unión de tuberías
Navaja multiuso Solución de agua jabonosa
Pinzas

12 Español

36° (914.4 mm) min. 36 3/4" (933.5 mm) max 26 7/4" (671.7 mm) 26 7/4" (721.8 mm) con manjía 49 1/4" (1250.3 mm) Puerta totalmente abierta 29 7/4" (761.0 mm)

Requisitos de instalación

Requisitos de ubicación

Distancias y dimensiones

ANTES DE COMENZAR a instalar este artefacto, consulte la siguiente información sobre dimensiones y distancias. No ubique la estufa en un sitio en el que esté expuesta a fuertes corrientes de aire. Deje una distancia adecuada entre la estufa y las superficies combustibles adyacentes. Debe respetar estas distancias para hacer un uso seguro de la estufa. La ubicación del tomacorriente y la tubería de gas pueden ajustarse para cumplir con las siguientes dimensiones y distancias.

PRECAUCIÓN

La estufa está diseñada para cumplir con la temperatura máxima admisible para gabinetes de madera de 194 °F (90 °C). Asegúrese de que los revestimientos de las paredes, las mesadas y los gabinetes alrededor de la estufa puedan soportar el calor de hasta 194 °F (90 °C) que genera la estufa. Si no lo soportan, puede ocurrir decoloración, delaminación o derretimiento.

Distancia lateral por encima de la superficie de cocción a la pared Distancia a minima desde la parte superior de o place de cuestion a los gabinos 30° (76.2 cm) 4° (13.2 cm) 30° (76.2 cm) 6° (15.2 cm) 18° (45.7 cm) 24° (61 cm) Profundidad del cabinete interior 37 (40 cm) Distancia cobajo de la place cuestion y en la parte trasra y laterales de la esuta 13° (23 cm) Profundidad de cabinete superior 24° (61.5 cm) 0° (40 cm)

Español 13

Requisitos de instalación

PRECAUCIÓN

NO sujete las perillas ni las manijas, ni las presione al instalar la unidad.

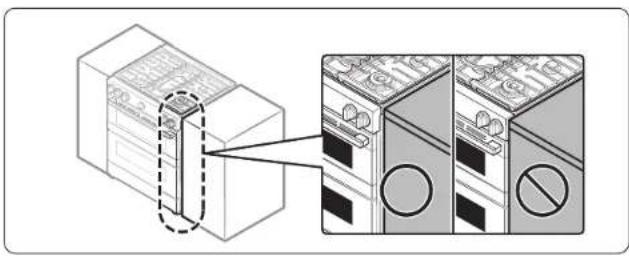

NO instale el horno de manera que la puerta cuede a la altura del gabinete. Para instalar sobre estufa de gas, siga el CÓDICO DE GAS local.

Dimensiones mínimas

ADVERTENCIA

Si se suministran gabinetes superiores, también debe suministrarse una campana extractora que sobresalga horizontalmente un mínimo de 5 pulgadas (12.7 cm) más allá de la parte frontal de los gabinetes. Esto disipará cualquier exceso de calor en los gabinetes superiores y evitar, así, incendios, lesiones o la muerte. La campana de ventilación debe ser de chapa metálica de un grosor mínimo de 0.0122 pulgadas. Realice la instalación por encima de la placa de cocción a una distancia no menor que 14 de pulgada entre la campana y la parte inferior del material combustible o el gabinete de metal. La campana debe ser al menos tan ancha como la estufa y estar bien centrada por encima del artefacto. La distancia entre la superficie de cocción y la superficie de la campana de ventilación no debe ser inferior a 24 pulgadas.

Excepción n.º 1: La instalación de un horno microondas o un artefacto de cocción sobre la placa de cocción deberá ajustarse a las instalaciones incluidas con el artefacto. - 30 pulgadas (76.2 cm) de distancia mínima entre la parte superior de la superficie de cocción y la parte inferior de un gabinete de madera o metal sin protección, o si no es posible una distancia de 30 pulgadas (76.2 cm), se puede utilizar una distancia mínima de 24 pulgadas (51 cm) cuando la parte inferior del gabinete de madera o metal esté protegida por un cartón fresado retardante de llama de no menos de 0.25 pulgadas (0.64 cm), cubierto con una chapa de acero MSG no inferior al acero inoxidable n.º28 de 0.015 pulgadas (0.038 cm), aluminio de 0.024 pulgadas (0.061 cm) o cobre de 0.020 pulgadas (0.051 cm). - 18 pulgadas (45.7 cm) de distancia mínima entre la mesada y la parte inferior del gabinete adyacente.

Excepción n.° 2: Para la instalación en Isla, mantenga un mínimo de 2 - 1/2 pulgada desde el borde trasero hasta el borde posterior de la mesada y un mínimo de 4 pulgadas desde el borde trasero hasta los bordes laterales de la mesada.

IMPORTANTE:

Para eliminar el riesgo de quemaduras o incendios al intentar alcanzar objetos sobre las unidades de superficie calientes, evite que el espacio de almacenamiento del gabinete este situado por encima de las unidades de superficie. Si dispone de espacio de almacenamiento en los gabinetes sobre los elementos de calentamiento, puede reducir el riesgo al instalar una campana extractora que sobresaiga horizontalmente por un mínimo de 5 pulgadas más allá de la parte inferior de los gabinetes.

14 Español

Guía de instalación

36° - 36 7/8" 29 1/8" 26 7/8" 49 5/8" 29 1/8" 25" 35 7/8" 24" 6" 3" 24" 3" A B

A: Abertura del gabinete 30 pulgadas (76.2 cm)
IMPORTANTE: Si su gabinete tiene una altura superior a 36 ^1/4 pulgadas, esta estufa no puede ser instalada sin una unidad de soporte como un bloque de hormigón.

Ubicaciones recomendadas para las tuberías de gas y los tomacorrientes eléctricos (Para el modelo NSG6 ^8 5 ^5 )

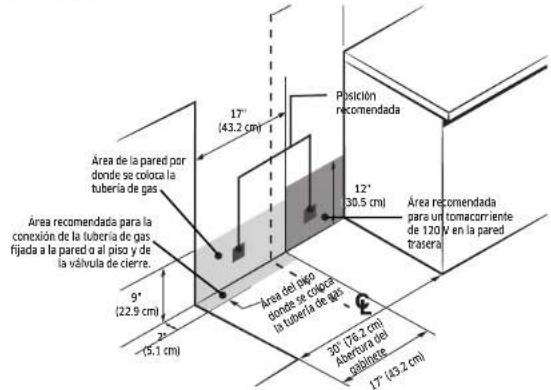

Area de la pared por donde se coloca la tubería de gas Area recomendada para la conexión de la tubería de gas, fijada a la pared o al piso y de la válvula de cierre. 9" (22,9 cm) 24" (5,1 cm) 17" (43,2 cm) Area del piso dondo se coloca la tubería de gas Posición recomendada 12" (30,5 cm) Area recomendada para un tomacromiente de 120 V en la pared trasera 30° (76,2 cm) Aberrora del gólínete 17° (43,2 cm)

PRECAUCIÓN

Debe utilizar el kit de relleno trasero para instalar la estufa en un gabinete independiente. Para obtener más información, consulte la sección "Kit de relleno trasero opcional" como se muestra a continuación.

Español 15

Requisitos de instalación

Kit de relleno trasero opcional

ADVERTENCIA

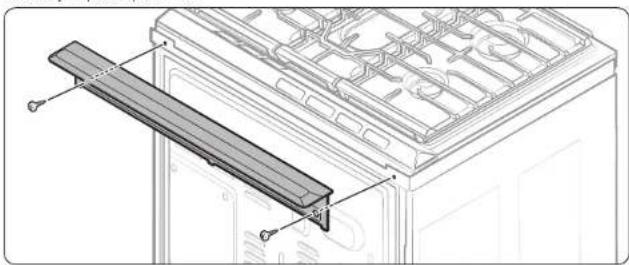

Se usa para rellenar la brecha entre la parte posterior de la estufa y la pared. Se agrega una banda de relleno a la parte trasera de la estufa. Este kit solo puede usarse cuando la abertura de la mesada es de 25" de profundidad.

NOTA

Si la profundidad de la mesada es superior a 25", habrá una separación entre el kit de relleno y la pared posterior.

- NO empuje fuertemente la unidad cuando la instale. Esto podría dañarla.

- NO empuje las perillas de los quemadores al instalar la estufa. (Agarre el área de la puerta izquierda/derecha para empujar la unidad).

PRECAUCIÓN

NO levante ni manipule la unidad por el marco de la placa de cocción.

1. La mesada alrededor del borde debe estar plana y nivelada (consulte la zona sombreada de la Fig. 1).
2. Antes de instalar la unidad, mida las alturas de los dos laterales del gabinete (C1\~C4), frontal y posterior (consulte la Fig. 1) desde el suejo hasta la parte superior de la mesada.
3. Nivele la estufa utilizando las cuatro patas niveladoras de modo que la altura desde el suelo a la parte inferior del marco de la placa de cocción sea mayor que la medida del gabinete más alto en al menos 1/16 de pulgada.
4. Deslice la unidad en el gabinete (NO EMPUJE FUERTEMENTE LA UNIDAD). Asegúrese de que el centro de la unidad esté alineado con el centro del borde del gabinete.

16 Español

Requisitos de gas

Proporcione suministro de gas adecuado.

Esta estufa está diseñada para funcionar a una presión de 5 pulgadas (13 cm) de columna de agua con gas natural o 10 pulgadas (25 cm) de columna de agua con gas LP (propano o butano).

Asogúrese de suministrar a su estufa el tipo de gas para el que se diseñó. No intente convertir el artefacto del gas especificado en este manual a un gas diferente sin consultar al proveedor de gas.

Esta estufa es convertible: puede usarse con gas natural o propano. Si decide usar la estufa con gas LP, un instalador de gas LP calificado debe realizar la conversión antes de intentar usar la estufa.

Para un funcionamiento correcto, la presión del gas natural suministrado al regulador debe estar entre 5" y 13" (13 cm y 33 cm) de columna de agua.

Para el gas LP, la presión suministrada debe estar entre 10 pulgadas y 13 pulgadas (25 cm y 33 cm) de columna de agua.

Al revisar el funcionamiento correcto del regulador, la presión de entrada debe ser al menos 1 pulgada (2.5 cm) mayor que la presión de funcionamiento (colector) determinada.

El regulador de presión ubicado en la entrada del colector de la estufa debe permanecer en la tuberia de suministro, independientemente de si se usa gas natural o LP.

El conector metálico flexible utilizado para conectar la estufa a la línea de suministro de gas debe tener un diámetro interior de 0.5 pulgadas (1.3 cm) y una longitud de 5 pies (152 cm) para facilitar la instalación. En Canadá, los conectores flexibles deben ser conectores metálicos de pared simple de 6 pies (183 cm) de longitud como máximo.

No tuerza ni dañe el tubo metálico flexible al desplazar la estufa.

Requisitos especiales para el gas (modelos a gas vendidos en Massachusetts)

REQUISITOS DE LA MANCOMUNIDAD DE MASSACHUSETTS:

ADVERTENCIA

• Pueden producirse pérdidas de gas en su sistema, lo que generaría una situación peligrosa.
• No siempre se pueden detectar las pérdidas de gas solo por el olor.
• Los proveedores de gas recomiendan comprar e instalar un detector de gas aprobado por UL. El detector de gas debe ser instalado únicamente de acuerdo con las instrucciones del fabricante.
• La estufa debe ser instalada por un plomero con licencia o un gasista matriculado por el estado de Massachusetts.
• Se DEBE instalar una válvula de gas manual con manija en forma de "T" en el conducto de suministro de gas de la estufa.
• Si se usa un conector flexible de gas para instalar la estufa, no se deben conectar varios conductos flexibles de gas en serie.

Español 17

Requisitos de instalación

Requisitos eléctricos

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas o lesiones, respete estas precauciones:

Todas las estufas

• No utilice un alargue ni un enchufe adaptador con esta estufa.
• Esta estufa debe estar correctamente conectada a tierra.
• Consulte a un electricista calificado si no está seguro de si su estufa está correctamente conectada a tierra.
• No modifique el enchufe suministrado con su estufa; si no encaja en el tomacorriente, solicite a un electricista calificado que instale uno adecuado.
• Todo el cableado y la conexión a tierra deben cumplir con los códigos locales o en su ausencia, con la versión más reciente del Código Eléctrico Nacional ANSI/NFPA n.º 70 (EE, UU.) o las versiones más recientes del Código Eléctrico de Canada CSA C22.1 y los códigos y ordenanzas locales.
• El diagrama de cableado se encuentra en la parte trasera de la estufa. (Dentro del cable posterior de la cubierta)
• Esta estufa está equipada con un sistema de encendido electrónico que no funcionará si se conecta a un tomacorriente que no este correctamente polarizado.

Modelos a gas

• Todos los modelos a gas están equipados con un cable de alimentación que dispone de un conductor de conexión a tierra para el equipo y un enchufe de conexión a tierra.
• Se requiere un servicio eléctrico de CA aprobado de 120 voltios, 60 Hz, con disyuntor de 20 amperios o fusible de retardo para todos los modelos estadounidenses y canadienses.
• Revise que haya un alvio de tensión con certificación UL de 3/4 de pulgada (1.9 cm) donde el cable de alimentación sale del gabinete de la estufa.
• No reutilice un cable de alimentación de una estufa anterior u otro artefacto.
• El cablecado de alimentación eléctrica debe retenerse en el gabinete de la estufa con un aliviador de tensión UL adecuado.
• También se recomienda un fusible de retardo o un disyuntor.

Conexión a tierra

• Todas las estufas deben estar conectadas a tierra por seguridad personal.
• Todos los modelos a gas están equipados con un cable de alimentación que dispone de un conductor de conexión a tierra para el equipo y un enchufe de conexión a tierra.
• El enchufe debe estar conectado firmemente a un tomacorriente de tres claviljas bien instalado y conectado a tierra según los códigos y ordenanzas locales. En caso de que funcione mal o se averie, la conexión a tierra reduce el riesgo de descarga eléctrica al proporcionar una vía de escape para la corriente eléctrica.
• No utilice un enchufe dañado ni un tomacorriente de pared flojo.
• No utilice un alargue ni un enchufe adaptador con este artefacto.
• Bajo ninguna circunstancia corte, modifique, quite o anule la clavija a tierra (tercera clavija) del cable de alimentación. Si el enchufe y el tomacorriente no coinciden o tiene alguna duda, solicite a un electricista calificado que instale un tomacorriente adecuado. El cliente debe hacer que un electricista calificado revise el tomacorriente de pared y el circuito para asegurarse de que el tomacorriente esté conectado a tierra de manera correcta.
  No se requieren ni se recomiendan interruptores de circuito por falla a tierra (GFCI) para los receptáculos de gas de la estufa.
• NUNCA conecte un cable de conexión a tierra a cañerías de plomería de plástico, tuberías de gas o de agua.

PRECAUCIÓN

El hecho de no seguir estas instrucciones puede ser causa de muertes, incendios o fallas eléctricas.

Situaciones de uso en las que el cable de alimentación del artefacto se desconectará con frecuencia

No utilice un enchufe adaptador en estas situaciones, ya que la desconexión del cable de alimentación somete al adaptador a una tensión excesiva y puede provocar la falla del terminal de tierra del adaptador. En caso de encontrar un receptáculo de pared estándar de dos clavijas, es responsabilidad y obligación personal del cliente hacer que un electricista calificado lo sustituya por un receptáculo de tres clavijas (con conexión a tierra) antes de utilizar el artefacto.

18 Español

Instrucciones de instalación

Requisitos adicionales de instalación en casas rodantes

La instalación de los electrodomésticos diseñados para casas rodantes debe cumplir con la Norma de Construcción y Seguridad de Casas Prefabricadas, Título 24 CFR, Parte 3280 (penominada anteriormente Norma Federal para la Construcción y la Seguridad de Casas Rodantes, Título 24. HUD, Parte 280) o, cuando no corresponda su aplicación, la versión más reciente de la Norma para Instalaciones en Casas Prefabricadas (lugares para casas prefabricadas, comunidades y armados), la versión más reciente de ANSI A225.1, o los códigos locales.

En Canadá, la instalación de casas rodantes debe cumplir con el Código de Instalación de Casas Rodantes CAN/CSA Z240/MH actual.

Ubicación del cable de alimentación

Ubicación del cable de alimentación

El cable de alimentación de este artefacto se encuentra en la parte posterior de la estufa, cerca de la esquina inferior derecha. El cable de alimentación de 53 pulgadas (135 cm) vendrá instalado en la estufa y encintado a la parte posterior para el envío.

Instalar su estufa a gas

IMPORTANTE:

Lea las siguientes Instrucciones, así como la sección "Instrucciones de seguridad importantes" en la parte delantera de este manual, completa y cuidadosamente ANTES de instalar o hacer funcionar la estufa a gas. La instalación, los ajustes, el servicio técnico o el mantenimiento incorrectos pueden causar lesiones personales o daños materiales.

Para pedir piezas o accesorios, comuníquese con su vendedor local o consulte la última página.

NOTA

Para garantizar una instalación correcta, le recomendamos que contrate a un instalador profesional.

Paso 1. Desembale la estufa.

Retire todo el empaquetado. Si no quita todo el empaquetado, se puede dañar el artefacto.

Realice un inventario de las piezas sueltas en base a los componentes suministrados en la lista incluida en la página 11.

Revise que no haya habido daños durante el envío y que no falten piezas. Si falta alguna pieza o hay algún daño, debe comunicárselo a su vendedor local.

Paso 2. Conectar la estufa al suministro de gas

Cierre la válvula principal de suministro de gas antes de desconectar la estufa anterior y déjela cerrada hasta que se haya completado la nueva conexión. No olvide volver a encender el piloto de otros artefactos de gas cuando vuelva a abrir el gas.

Debido a que las tuberías rígidas limitan el movimiento de la estufa, se recomienda usar un conector flexible de metal certificado por CSA International para electrodomésticos, a menos que los códigos locales exijan una conexión con tuberías rígidas.

Español 19

Instrucciones de instalación

ADVERTENCIA

No seguir las instrucciones de este manual con exactitud puede provocar un incendio o una explosión que podría ocasionar daños materiales, lesiones o la muerte.

- No guarde ni utilice gasolina u otros productos inflamables cerca de este artefacto.

• QUÉ HACER SI HAY OLOR A CAS:

- NO prenda fósforos, velas o cigarrillos.

- NO encienda ningún otro artefacto.

- NO toque ningún interruptor eléctrico.

- NO utilice ningún teléfono dentro del edificio.

- Evacúe la habitación, el edificio o el área.

- Llame inmediatamente al proveedor de gas desde el teléfono de un vecino.

Siga las instrucciones del proveedor de gas.

- Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

- La instalación y el servicio técnico deben ser realizados por el proveedor de gas, o un instalador o agencia de servicio técnico calificados.

Nunca use un conector viejo al instalar una estuña nueva. Para las tuberías rígidas, alinee cuidadosamente la tubería. La estuña no se puede mover después de realizarse la conexión.

Para evitar pérdidas de gas, aplique un compuesto para unión de tuberías.

ADVERTENCIA

No envuelva las roscas de la tubería con cinta de teflón que puede agrietar el regulador de presión.

1. Instalo una válvula manual de cierre en la tubería de gas en un lugar de fácil acceso fuera de la estufa. Asegúrese de que todas las personas que utilicen la estufa sepan desde dónde y cómo cerrar el suministro de gas a la estufa.
2. Instale el adaptador de unión cónica macho de 0.5 pulgadas (1.3 cm) en la rosca interna NPT de 0.5 pulgadas (1.3 cm) de la entrada del regulador. Utilice una llave de seguridad al ajustar el regulador para evitar daños. Cuando instale la estuña por delante, retire el codo de 90° para facilitar la instalación.
3. Instale un adaptador de unión cónica macho de 0.5 pulgadas (1.3 cm) o de 0.75 (1.9 cm) en la rosca interna NPT de la válvula de cierre manual y recuerde sujetar la válvula de cierre para evitar que gire.

20 Español

1. Conecte el conector metálico flexible del electrodoméstico al adaptador de la estufa. Posicione la estufa para permitir la conexión en la válvula de cierre.
2. Una vez realizadas todas las conexiones, asegúrese de que todos los controlles de la estufa esten en la posición off (apagado) y abra la válvula principal de suministro de gas. Utilice un detector de fugas de líquido en todas las juntas y conexiones para comprobar si hay fugas en el sistema.

ADVERTENCIA

Para prevenir incendios, explosiones, lesiones o muertes, NO utilice una llama para comprobar si hay fugas de gas.

Cuando utilice presiones de prueba superiores a ½ psig para probar la presión del sistema de suministro de gas de la residencia, desconecte la estufa y la válvula de cierre individual de la tubería de suministro de gas. Cuando utilice presiones de prueba de ½ psig o menos para probar el sistema de suministro de gas, simplemente aisle la estufa del sistema de suministro de gas cerrando la válvula de cierre individual.

ADVERTENCIA

No exceda los 25 pie-libra de torque cuando haga las conexiones de la línea de gas. Si ajusta en exceso puede romper el regulador de presión y generar una pérdida de gas. Conexión con conectores flexibles

Instalador: informe la ubicación de la válvula de cierre de gas al consumidor.

Valvula de cierre de gas Tuberia de gas de 0,5" o 0,25" Tuberia de la valvula de contro del quemacor del tramo Tuberia hacia el clemento de contro de la claca se cocción" Flujo de gas a la ocula Adapzador Corrector flexible (é piés como maximo) Tuberia de cierre de gas Adapzador Reguidor de presión

NOTA

Si su zona requiere una conexión de tubería rigida, póngase en contacto con un instalador calificado, una agencia de servicios o un proveedor de gas.

NOTA

La válvula de cierre de gas debe instalarse en un lugar de la tubería de gas que sea accesible, fuera del artefacto, para poder abrir o cerrar el suministro de gas al dispositivo.

Paso 3. Convertir a gas LP (opcional)

Todas las estufas a gas nuevas se envían configuradas de fábrica para usar con gas natural.

Cualquier estufa a gas de Samsung se puede convertir para usar gas LP. Consulte la pagina 55 del Manual del usuario para comunicarse con un técnico de servicio calificado.

El proceso de conversión solo debe realizarlo un instalador de gas LP calificado. Las instrucciones de conversión y los orificios de LP se suministran con el kit de conversión a LP. La conversión a LP exige que se cambien todos los orificios del quemador (5 quemadores superficiales y 2 quemadores de homo).

Además, es necesario invertir la boquilla del regulador de presión de gas. Todos los orificios sustituidos deben quedar en poder del consumidor, incluidas las instrucciones, los tamaños de retroinstalación y la indicación del orificio. Compruebe la calidad de la llama de todos los quemadoras tras la conversión a gas LP.

Paso 4. Instalar la ménsula antinclinación

ADVERTENCIA

Para reducir el riesgo de inclinación, el aparato debe fijarse instalando correctamente la ménula antinclinación embalada con el artefacto.

• Todas las estufas pueden inclinarse y provocar lesiones.
• La inclinación de las estufas puede causar quemaduras por derrames, lesiones o la muerte.
• Para evitar la inclinación accidental, instale y revise la ménsula antinclinación siguiendo las instrucciones y las plantillas que vienen con ella.

Con cada estufa se suministran una ménula antinclinación y tornillos, instrucciones de instalación y una plantilla (PN DC94-008703). Las instrucciones incluyen la información necesaria para completar la instalación de la ménula antinclinación. Lea y siga las instrucciones de la hoja y utilice la plantilla para la instalación de la ménula antinclinación. En caso de no instalarse correctamente, la estufa podría inclinarse si usted o un niño se pusieran de pie, se sentaran o se apoyaran sobre la puerta abierta del horno.

Ménsula artinación aproximadamente el por (6.5 mm) El formille dice conrar en medora u hormigón

*NOTA: Para insalar la mónsula antinclinación libre la pata nive dorra. Se requere una distancia mínima de 4/10" (15.5 mm) entre la parte inferior de la estufa y el piso de la cocina.

Para revisar si la ménsula está instalada y encajada correctamente, retire el cajón de almacenamiento y mire debajo de la estufa para ver si la pata niveladora está encajada en la ménsula. Incline cuidadosamente la estufa hacia adelante. La ménsula debe impedir que la estufa se incline más 4" (10.2 cm).

Si no lo hace, se debe volver a instalar la ménsula.

Español 21

Instrucciones de instalación

Si la estufa se separa de la pared por cualquier motivo, repita siempre este procedimiento para comprobar que la estufa está bien sujeta por la ménsula antinclinación. No retire nunca por completo las patas de nivelación o la estufa no quedará bien sujeta a la ménsula antinclinación.

Paso 5. Enchufar y colocar

ADVERTENCIA

ANTES DE HACER FUNCIONAR O PROBAR EL ARTEFACTO, siga los requisitos de conexión a tierra de las páginas 17 y 18 de este manual. Una conexión a tierra inadecuada puede causar riesgo de descarga eléctrica.

• Todas las estufas a gas vienen con un cable de alimentación. El cable de alimentación está conectado a la parte trasera de la estufa. Revise "Requisitos eléctricos" en las páginas 17 y 18.

• El sistema eléctrico, incluido el cable de alimentación, viene preinstalado y precableado de fábrica. Modificar cualquier parte de este sistema puede provocar un cortocircuito o una sobrecarga.

• Enchufe el cable de alimentación. Asegúrese de que el tomacorriente cumpla con los códigos eléctricos locales o nacionales, tal y como se indica en las páginas 17 y 18.

• Deslice la estufa hacia su lugar.

• Compruebe que la tubería de suministro de gas no ha sufrido daños y que ha permanecido conectada durante la colocación.

• Compruebe que la pata trasera de la estufa se haya deslizado por la ménsula antinclinación. Con cuidado, incline la estufa hacia adelante para verificar que la ménsula antinclinación engancha el soporte trascro e imposibilita el vuelco.

Paso 6. Nivelar la estufa

Pata niveladora

1. Asegúrese de que la estufa está colocada donde usted quiere.
2. Con una llave inglesa, nivele la estufa girando las patas niveladoras delanteras hacia dentro o hacia fuera según sea necesario. En sentido contrario a las agujas del reloj se acorta la pata y se baja la estufa. En el sentido de las agujas del reloj se alarga la pata y se eleva la estufa.

NOTAS

• El ajuste de las dos patas delanteras suele ser suficiente, pero puede ajustar las cuatro patas si es necesario.

• Ajuste las patas niveladoras solo lo necesario para nivelar la estufa. Extender las patas de nivelación más de lo necesario o retirar las patas puede hacer que la posición de la estufa sea inestable.

• Si la estufa está ubicada al lado de gabinetes o entre ellos, asegúrese de que la placa de cocción (sin las rejillas de los quemadores superficiales) esté nivelada con las mesadas.

• Coloque una rejilla de horno en la posición de la rejilla central.
• Utilice las dos posiciones que se muestran a la derecha para comprobar el nivel de la estufa con un nivel de carpinteria.
• Una vez que la estufa esté nivelada, separe la estufa de la pared para poder instalar la ménsula antinclinación.

Paso 7. Arme los quemadores superficiales

No opere los quemadores superficiales si no están todas las piezas en su lugar.

1. Coloque los cabezales de los quemadores superficiales en la parte superior de los colectores para los quemadores superficiales, tal como se indica a la derecha. Los electrodos encajarán en la ranura de la parte inferior de los cabezales. Asegúrese de que los cabezales de los quemadores superficiales estén planos y paralelos a la placa de cocción.

2. Coloque las tapas del mismo tamaño en la parte superior de cada cabezal de quemador superficial.

Quemador de fuego lento preciso (RR) Superficie plana Linca concava

NOTA

La tapa del quemador de fuego lento preciso (RR) y la tapa del quemador doble interno (RF) son intercambiables.

1. Coloque las rejillas de los quemadores superficiales izquierdo, derecho y central sobre la placa de cocción. Los bordes de las rejillas deben coincidir con los bordes de la placa de cocción.

Paso 8. Revise el encendido de los quemadores superficiales.

Revise el funcionamiento de todos los quemadores de la placa de cocción y del horno después de haber instalado y montado la estufa, revisado cuidadosamente que las tuberías de suministro de gas no presentan fugas y enchufado el cable de alimentación eléctrica.

Todos los quemadores superficiales y del horno tienen encendido electrónico.

Lite 1 2 3

Para encender un quemador superficial:

1. Presione el botón integrado en la perilla.
2. Presione la perilla de control de ese quemador superficial y girela hacia la posición Lite (Encender). El sonido de

"chasquido" indica que el sistema de encendido electrónico está funcionando correctamente.

El quemador se encenderá en unos 4 segundos, una vez purgado el aire de la línea de alimentación.

1. Cuando el quemador esté encendido, gire la perilla de control a la posición descada. El sonido de "chasquido" se detendrá y la altura de la llama cambiará de máximo a mínimo mientras gira la perilla de control.
2. Repita los pasos 1, 2 y 3 sucesivamente en cada quemador superficial para revisar que funcionen correctamente.

NOTA

Coloque la comida en el horno después de precalentarlo, si así lo requiere la receta. El precalentamiento es importante para obtener buenos resultados de horneado. Cuando el horno haya alcanzado la temperatura de cocción deseada, emitirá una señal sonora.

Español 23

Instrucciones de instalación

Revisión de la calidad de la llama:

Todas las llamas de combustión deben verificarse visualmente para determinar su calidad.

① ② ③

1. Llamas azules atenuadas: normal para el funcionamiento a gas natural.
2. Puntas amarillas en los conos exteriores: normal para el funcionamiento a gas LP.
3. Llamas amarillas: no son normales para ningún tipo de gas, llame al servicio técnico.

NOTA

Si la llama del quemador se parece a la opción 3, no se debe utilizar la estufa hasta que se revise.

Llame al servicio técnico. Las llamas de un quemador normal deben lucir como las opciones 1 o 2, según el tipo de gas que utilice.

Paso 9. Lista de verificación final de la instalación

Ya completó la instalación de su estufa. Asegúrese de que todos los controles estén en la posición Apagar y que el flujo de aire de ventilación hacia la estufa no este ostruido. La siguiente es una lista de revisión para confirmar que su estufa está instalada de forma segura y lista para su funcionamiento.

Enchufe de la estufa a gas

• La línea de gas se conectó correctamente a la estufa. El gas se encendió.
  Se verificaron todas las conexiones en busca de pérdidas.
• La estufa está enchufada en el receptáculo
  que está correctamente conectado a tierra.
• Se instaló y se fijó correctamente la ménula antinclinación aprobada con la estufa.
• La estufa está nivelada y se encuentra firme sobre una superficie sólida al nivel del suelo
• Los quemadores superficiales de gas se han montado correctamente.
• Se probaron todos los quemadores y funcionan correctamente.
• PARA EL INSTALADOR ÚNICAMENTE: revise y reguie las llamas de los quemadores para asar y del horno tal como se describe en las páginas 22 y 23 de este manual.

Tornillo de bloqueo

Ajustar los obturadores de regulación del aire del quemador del horno

Obturator de regulacion del aire

Todos los quemadores del horno tienen un obturador de regulación de aire. El fin del obturador es regular el flujo del aire a las llamas. Las llamas correctamente reguladas deben arder de forma constante con un como azul de aproximadamente 1 pulgada. Las llamas nunca deben sobrepasar el borde de los deflectores del quemador. Aunque vienen preajustados de fábrica, deben verificarse y, si es necesario, ajustarse periódicamente para garantizar un funcionamiento eficaz.

24 Español

Para verificar y ajustar los obturadores de regulación del aire del quemador del horno:

1. Abra la puerta del horno.
2. Retire las rejillas del horno.
3. Retire el piso del horno.
4. Presione la tecla Hornear y luego la tecla Iniciar.
5. Una vez encendido el horno, revise visualmente las llamas que salen de los quemadores superior e inferior. Si es necesario, ajuste cuidadosamente los obturadores de ajuste de aire.

Tornillo de bloqueo

Los obturadores están situados en la base de los colectores de los quemadores, cerca de la pared trasera del horno.

Para ajustar el obturador, afloje el tornillo de bloqueo y girc el obturador hacia la posición abierta o cerrada según sea necesario. Si las llamas se levantan de los puertos del quemador, reduzca gradualmente la apertura del obturador de aire hasta que las llamas se estabilicen.

Si las llamas son demasiado amarillas o demasiado grandes, aumente gradualmente la apertura del obturador de aire hasta que las llamas tengan aproximadamente un cono azul de 1 pulgada.

NOTA

Si la estufa está preparada para gas natural, las llamas deben arder sin puntas amarillas. Si la estufa está preparada para gas LP, es normal que haya pequeñas puntas amarillas al final de los conos.

Tornillo de bloqueo

Una vez que las llamas estén bien ajustadas, apague el homo, vuelva a apretar los tornillos de bloqueo, vuelva a colocar el fondo del homo y las rejillas, y cierre la puerta del homo.

Para ajustar la posición baja de la llama

Identifique qué quemador presenta un índice de fuego lento demasiado alto o demasiado bajo mediante los gráficos del panel del colector.

Tornillo de ajuste de simulación

1. Cire una perilla a la posición Lo (Bajo) y retire la perilla del vástago de la válvula mientras la llama está encendida.

Destornillador pequeño vástago de la válvula

1. Empuje con cuidado el destornillador en el vástago de la válvula, hasta que choque con el tornillo de ajuste de simulación. Asegúrese de que la cabeza plana del destornillador está asentada en la ranura del tornillo de hijación.
2. Gire el tornillo de ajuste de la válvula en el sentido de las agujas del reloj para disminuir la salida de llama de ajuste Lo (Bajo) o gire el tornillo de ajuste en sentido contrario a las agujas del reloj para aumentar la salida de llama de ajuste Lo (Bajo).

ADVERTENCIA

1. No retire completamente el tornillo de ajuste de la válvula del vástago de la válvula. No añoje más de 3 vueltas del tornillo de ajuste de la válvula. El tornillo de ajuste de la válvula forma parte del conjunto de la válvula de gas. Si se retira el tornillo de ajuste de la válvula, se producirá una fuga de gas.
2. Después de ajustar el tornillo de ajuste de la válvula, inspeccione el conjunto en busca de fugas de gas.

Español 25

SAMSUNG

Escaree este código con su teléfono inteligente

Escanee el código QR* o visite www.samsung.com/spsn para ver nuestros video útiles de procedimientos y espectáculos en vivo * Recuiere la instalación de un lector en su teléfono inteligente

¿TIENE PREGUNTAS O COMENTARIOS?

PAÍS LLAME AL O VISITENOS EN LÍNEA EN
U.S.AConsumer Electronics	1-800-SAMSUNG (726-7864) www.samsung.com/us/support
CANADA 1-800 SAMSUNG (726-7864)	www.samsung.com/ca/support (English)www.samsung.com/ca_fr/support (French)

DG88-01649A-01
