Tipo de producto	Amplificador de audio de 4 canales Clase A/B
Canales	4
Potencia RMS (14.4 V)	4 x 110 W a 4 Ω, 4 x 175 W a 2 Ω, 2 x 350 W a 4 Ω (puenteado)
Impedancia de los altavoces	2 - 8 Ω (estéreo), 4 - 8 Ω (puenteado)
Tasa de distorsión armónica	0.023 % a 5 W
Factor de amortiguamiento	200
Relación señal/ruido	100 dB
Sensibilidad de entrada de bajo nivel	200 mV - 7.3 V
Sensibilidad de entrada de alto nivel	400 mV - 10.2 V
Filtros	Paso alto FRONT 10-250 Hz a 12 dB/oct; Paso alto/paso banda REAR 10-250 Hz; Paso bajo/paso banda REAR 50-250 Hz
Refuerzo de graves	0 - 12 dB a 45 Hz (REAR)
Control remoto de nivel de graves	Sí (incluido)
Entradas	RCA de bajo nivel (FRONT & REAR), alto nivel con EPS (FRONT & REAR)
Encendido automático	Sí, mediante entradas de alto nivel (detección DC)
Tensión de alimentación	7.5 - 17 V (12 V nominal)
Fusibles	3 x 30 A (internos); se recomienda fusible externo (no incluido)
Dimensiones (An x Al x Pr)	217 x 57 x 350 mm
Peso (estimado)	2.5 kg
Protección	Térmica, cortocircuito, sobrecarga
LED de estado	Azul (encendido), Rojo (protección/error)
Contenido del envío	Amplificador, control remoto de nivel de graves con cable, 2 mazos de alto nivel, manual de instrucciones

Preguntas frecuentes - Titan EVO TXE700/4 Hifonics

¿Cómo conectar la alimentación del amplificador?

Conecte primero el terminal GND a un punto de masa limpio de la carrocería. Luego, conecte el terminal +12V a la batería a través de un fusible externo (a menos de 30 cm del terminal positivo). Finalmente, conecte el cable REM a la salida de encendido de la radio del coche.

¿Qué hacer si el LED POWER no se enciende?

Verifique el fusible externo en el cable de alimentación cerca de la batería. Si está fundido, reemplácelo por un fusible del mismo valor. Si está bien, mida el voltaje entre +12V y GND con un voltímetro. Si está ausente, el fusible o el portafusibles está defectuoso. Si está presente, verifique la señal REM (debe estar a +12V con la radio encendida).

El LED PROTECT está rojo, ¿qué debo hacer?

Esto indica una protección activa. Desconecte primero todos los cables de los altavoces. Verifique con un multímetro la impedancia de cada altavoz (debe ser superior a 0.5 Ω y conforme a las especificaciones). Asegúrese de que la impedancia total de carga no sea demasiado baja. Verifique también la sección de los cables de alimentación y la ventilación para evitar el sobrecalentamiento.

¿Cómo ajustar la sensibilidad de entrada (LEVEL)?

Gire el potenciómetro LEVEL completamente en sentido antihorario (MIN). Ponga la radio al 80-90% del volumen máximo. Gire lentamente LEVEL en sentido horario hasta escuchar una ligera distorsión, luego retroceda ligeramente hasta que la distorsión desaparezca.

¿Puedo usar las entradas de alto nivel y bajo nivel al mismo tiempo?

No, nunca use las entradas de alto nivel y las entradas RCA al mismo tiempo. Esto podría dañar gravemente el aparato. Use un tipo de entrada u otro.

¿Cómo funciona el encendido automático?

El encendido automático utiliza el desplazamiento DC presente en la señal de audio de alto nivel. Cuando la radio está encendida, el amplificador detecta este desplazamiento y se enciende. Se apaga cuando la radio se apaga. En este modo, no conecte el cable REM.

¿Qué ajustes de filtros para altavoces delanteros y un subwoofer?

Para los altavoces delanteros, ajuste el selector X-OVER FRONT a HP y el HIGH PASS a 80-125 Hz. Para el subwoofer en los canales REAR, ajuste X-OVER REAR a LP/BP, LOW PASS a 80-100 Hz, y puede ajustar el HIGH PASS a 15-30 Hz para un filtro subsónico.

Sin sonido a pesar de un LED azul encendido, ¿qué verificar?

Verifique los cables RCA o de alto nivel: asegúrese de que estén bien conectados y no defectuosos. Verifique los cables de los altavoces en las salidas. Asegúrese de que los filtros paso alto o paso bajo no estén ajustados demasiado alto (por ejemplo, HIGH PASS más alto que LOW PASS corta toda la señal). Pruebe los altavoces con una pila de 9V para confirmar que funcionan.

¿Cómo conectar un solo subwoofer en modo 3 canales?

Use los canales REAR en puente: conecte el subwoofer entre el terminal negativo del canal RL y el terminal positivo del canal RR (o según las marcas del amplificador). Ajuste X-OVER REAR a LP/BP. Asegúrese de que la impedancia del subwoofer esté entre 4 y 8 Ω en configuración puenteada.

¿Aparecen ruidos de silbido o distorsión, qué hacer?

Baje el nivel de entrada (LEVEL) y el refuerzo de graves (Bass Boost). Desactive el Loudness y reduzca los ajustes de ecualización de la radio. Si el ruido varía con el régimen del motor, verifique que los cables RCA estén alejados de los cables de alimentación y que la conexión a masa en la carrocería esté limpia y sólida.

MANUAL DE USUARIO Titan EVO TXE700/4 Hifonics

	TXE700/4
Tecnología Class A/B
Canales 4
Potencia de salute RMS (14.4 V) @ 4 Ω @ 2 Ω @ 4 Ω en puente	4 x 110 W 4 x 175 W 2 x 350 W
Impedancia de altavoces 2 - 8 Ω
Distorsión armónica @ 5 W 0.023 %
Factor de amortiguamente 200
RelaciónSEO/Ruido 100 dB
Sensibilitad de entrada Bajo nivel Alto nivel	200 mV - 7.3 V 400 mV - 10.2 V
Filtro paso alto > FRONT 10 - 250 Hz @ 12 dB/octava
Filtro paso alto / paso banda > REAR 10 - 250 Hz @	12 dB/octava
Filtro paso bajo / paso banda > REAR 50 - 250 Hz @	12 dB/octava
Modo de paso banda > REAR	✓
Bass boost > REAR 0 - 12 dB @ 45 Hz
Control remoto de nivel de bajos REAR	✓
Entradas de bajo nivel (RCA) > FRONT & REAR	✓
Entradas de alto nivel con* > FRONT & REAR	✓
Encendido automatico (DC) través de entradas de alto nivel	✓
Suministro electrico 7.5 - 17 V
Fusible (externo) 3 x 30 A
Dimensiones Ancho Altura Longitud	217 mm 57 mm 350 mm

Reservados los Cambios Tecnicos y Errores * Evita mensajes de error en el sistema de diagnóstico del vehiculo

PRECAUCION

Lea Completely把这些 instruetiones de funciona el instalacion yponer el dispositivo en funciona.

USO PREVISTO

Este producto está diseñado para functionar en un vehiculo con un voltaje a bordo de +12V con masa negativa. El dispositivo funciona como un amplificador de audio que se utilizes bajo el Sistema de sonido de un vehiculo.

Si tiene una pregunta sobre la calidad del producto, comuniquese con: [e-mail]

Si tiene que deshacerse del dispositivo y sus componentes,onga en cuenta que ningún dispositivo electrónico debe desecharse con la basura domestica. Deseche el dispositivo y sus componentes en una instalación de reciclaje adecuada de acuerdo con las normas locales sobre residuos.

Si es besoino, consulte a su autoridad local o distribuidor.

Mas información en www.audiodesign.de/english/disposal

ALCANCE DE ENTREGA

1 x Amplificador de 4 canales
1 x Control remoto de niveau de bajos que incluye cable de connexion
2 x Mazo de cables con enchufe de 4 pines (entradas de alto nivel con EPS)
1 x Manual de uso

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Fije el dispositivo a unaubicacion de montaje adecuada enel vehiculo mediante tornillos. Aseguese de que el dispositivo no pueda vibrar durante la conducccion y de que esté bien atornillado.
• Durante la instalacion, asegurese de que no se danen ni se retiren piezas de series en el vehiculo, como cables,ordenadores de a bordo, cinturones de seguidad, deposito o piezas similares.
• Asegürese de que el dispositivo reciba sufiente refrigeración en el lugar de instalación. No monte el dispositivo en carcasas cerradas demasiado pequeñas sin circulación de aire o cerca de piezas que irradian calor o controlles electrónicos del vehiculo.
• Todos los cables deben mantenerse lo más cortos possible paraatarperidas einterferencias.
  Proteja el dispositivo de la humedad, el polvo y la sucidad.
• Asegürese de que los cables de entrada/salida estén lo suficientmente alejados de los cables de alimentación, de lo contrario pueda producirse interferencias.
• El rendimiento y fiabilidad del sistema de sonido depende de la calidad de la instalación. Lo mejor es que la instalación la realice un especialista en instalación.

PRECAUCION

Antes de comenzar con la instalacion, desconnecte el terminal de masa (-) de la bateria del vehiculo para evaporar cortocircuitos y daños.

ALIMENTACION ELECTRICA Y ENCENDIDO-CONEXION

Para conectar la fuente de alimentacion utilise unicamente cables de alimentacion suficientmente dimensionados (Ver pagina 43, Fig. 6). La seccion transversal de los cables debe ser del mesmo tameno para +12V y masa.

Primero establishzca una connexion entre la terminal GND del amplificador y un punto de masa adecuado en la carrocería del vehúculo (Fig. 2.3). Para garantizar una buena connexion, elimine la sociedad u oxido del punto de mesa.

Luego conecte la terminal +12V del amplificador al terminal positivo de la batería del vehúculo (Fig. 2.1).

Además, el cable positivo de alimentación debe estar protegado con other fusible circa de la batería (Fig. 2.4). Este fusible no está incluido en el volumen de entrega y debe tener el本身就是 valor que el fusible adjunto. Por motivos de seguidad, la longitud del cable desde el terminal positivo de la bateria hasta el fusible debe ser inferior a 30~cm

Luego conecte el cable de encendido de la radio del coche con el terminal REM del amplificador (Fig. 2.2). Es suficiente un cable con una seccion de 0,5mm^2

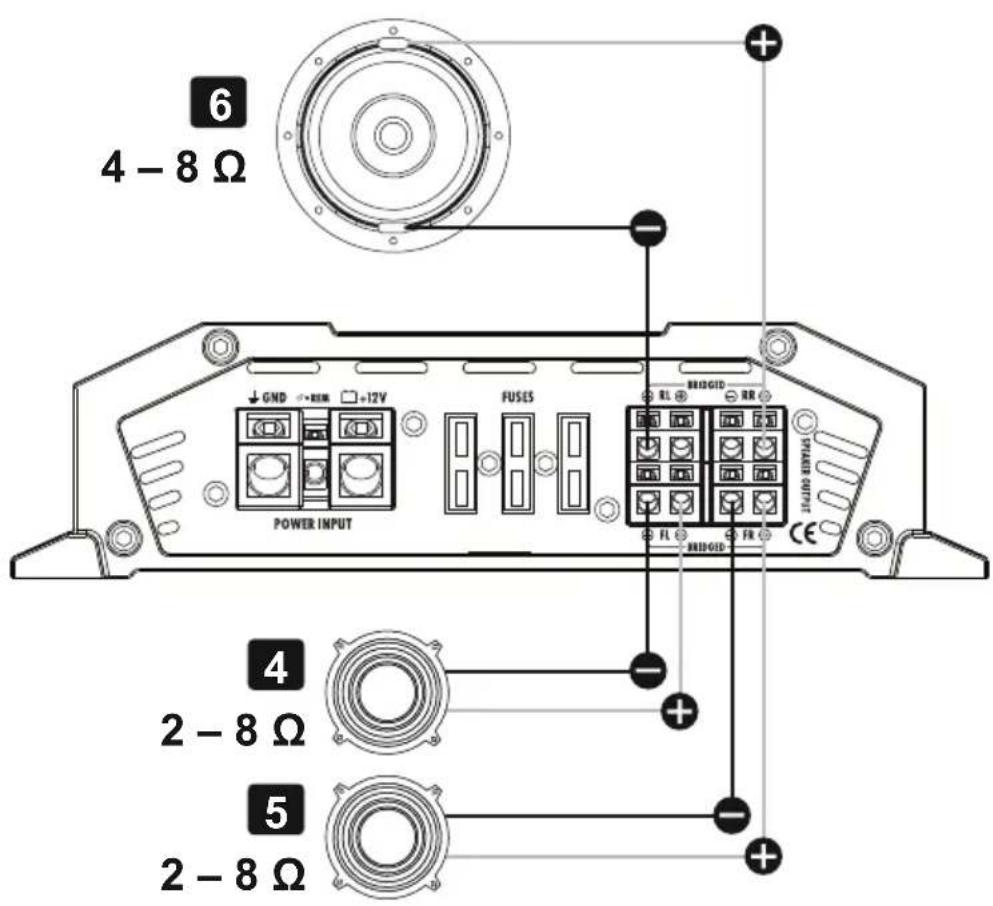

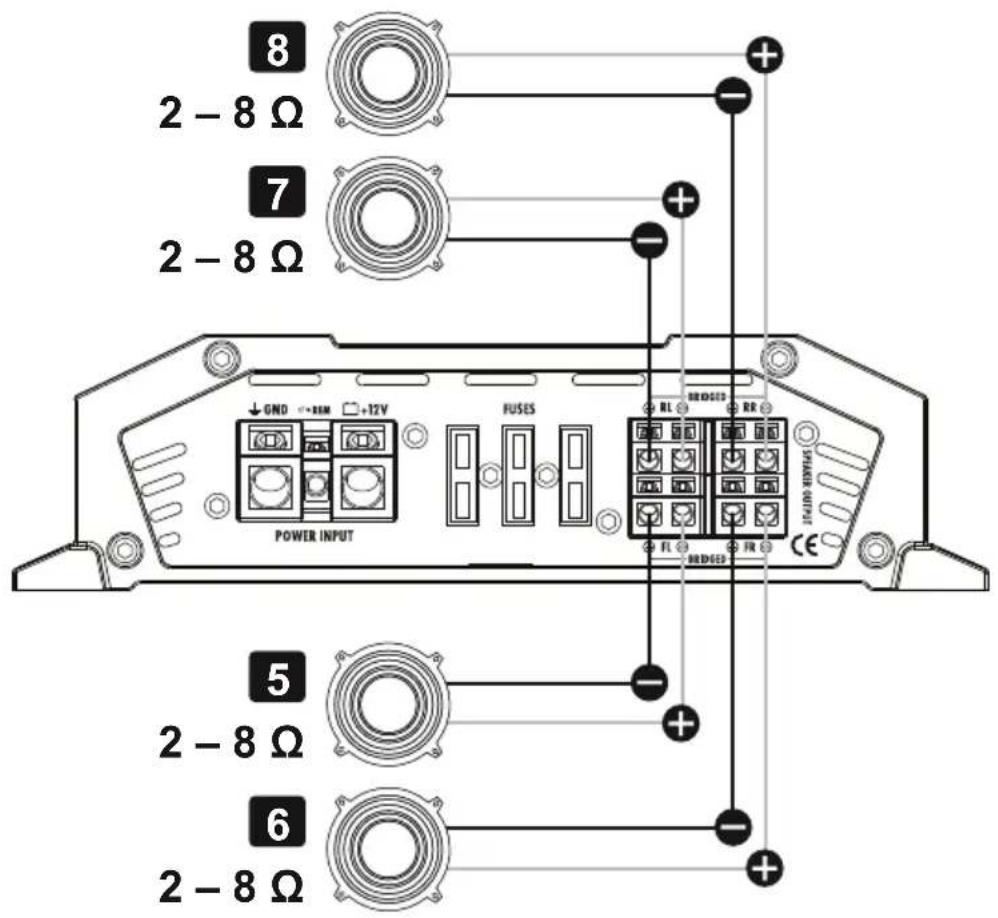

CONEXION DE ALTAVOCES

• La impedancia total no debe ser inferior a 2 por salute de altovoz
• La impedancia total no debe ser inferior a 4 por cada dos salidas de altavoz en puente

ATENCL: Operar el amplificador con una impedancia de altavoz demasiado bajo能把 causr daños graves a todo el systema de audio.

LED DE ESTADO

EI POWER/PROTECT LED (Fig. 1.1) encendido en verde, significa que el Amplificador funciona normalmente.

El POWER/PROTECT LED (Fig. 1.1) encendido en rojo, si el dispositivo se sobrecaliente o hay un error. Después de enfiarse, el dispositivo deben configurar nuevomente. Si el error persiste,onga enIELDa la informacion en la seccion SOLUCION DE PROBLEMAS.

FILTRO PASO ALTO > FRONT

Configure la fecuencia de cruce deseada en el controlador HIGH PASS (Fig. 1.2). Por lo tanto, solo se amplificaran las fecuencias por encima de la fecuencia de cruce elegida. Esto minimiza eficazmente las distorsiones y sobrecargas en fecuencias más bajas. Un buena punto para empezar es a 125Hz

Si utilizes altavoces grandes ( >20 cm), ajuste X-OVER MODE (Fig. 1.3) en FULL. En este caso, el controlador HIGH PASS (Fig. 1.2) queda sin referencia.

SENSIBILIDAD DE ENTRADA > FRONT & REAR

Gire el controlador LEVEL INPUT (Fig. 1.4 / 1.6) en sentido antihorario hasta la posicion MIN. Luego gire el control de volumen de la radio del coche al 80% - 90% del volumen máximo. Ahora gire lentamente el controlador LEVEL INPUT (Fig. 1.4 / 1.6) en el sentido de las agujas del reloj hasta que escuche una ligera distorsion en los altavoces. Luego gire un poco hacer a另一边 el controlador LEVEL INPUT (Fig. 1.4 / 1.6) hasta que ya no pueda escuchar ninguna distorsion.

ENTRADAS DE BAJO NIVEL > FRONT & REAR

Las entradas de bajo nivel en LINE INPUT (Fig. 1.5) son adecuadas para conectar cables RCA si la radio de su automóvil tiene salidas de preamplificador RCA. Luego connecte las tomas RCA con los cables RCA de la radio del coche.

Se recomienda una instalacion espacialmente分开ada, es decide, instalar el cable de alimentacion en el canal izquierdo y los cables RCA en el canal derecho del vehiculo o viceversa, para reduir las interferencias.

MODO DE ENTRADA

Al configurar el interruptor INPUT MODE (Fig. 1.7) en 2CH, cambia las entradas al modo de 2 canales, lo que permite el funcionaimiento de quatre canales cuando solo las entradas deignal de audio FRONTALES está occupied.

FILTRO PASO ALTO > REAR

Si cuando el par de canales REAR se va a utiliser para altavoces de rango medio/tweeter, ajuste X-OVER MODE (Fig. 1.9) en HP. Luego configura la Frequencia de cruce deseada en el controlador HIGH PASS (Fig. 1.8). Por lo tanto, solo se amplificarán las Frequencias por encima de la Frequencia de cruce elegida. Esto minimiza eficazmente las distorsiones y sobrecargas en Frequencias más bajas. Un buena punto para empezar es a 125Hz .

Si utilizes altavoces grandes ( >20 cm), ajuste X-OVER MODE (Fig. 1.9) en FULL. En este caso, el controlador HIGH PASS (Fig. 1.8) queda sin referencia.

FILTRO PASO BAJO > REAR

Si cuando el par de canales REAR se va a utiliser con un subwoofer, ajuste X-OVER MODE (Fig. 1.9) en LP/ BP. Configure la Frequencia de cruce deseada utilizing el controlador LOW PASS (Fig. 1.8). De este modo, sólo se amplificaran las Frequencias por debajo de la Frequencia de cruce elegida y el subwoofer reproducirá de forma más &, eficiente.

En el modo LP/BP, el controlador HIGH PASS (Fig. 1.8) también se pueda usar para limitar la的回答a de suspensa para abajo, por exemple para produir una seals de pasbanda / subsónico.

PRECAUICION: Si el controlador HIGH PASS (Fig. 1.8) está configurado en un valor más alto que el controlador LOW PASS (Fig. 1.10), no se escauchá网通una señal de audio.

BASS BOOST > REAR

Utilice el controlador BASS BOOST (Fig. 1.11) para ajustar el nivel de bajos entre 0 y 12 dB. Utilice este controlador con cuidado y evite la reproduccion distorsionada.

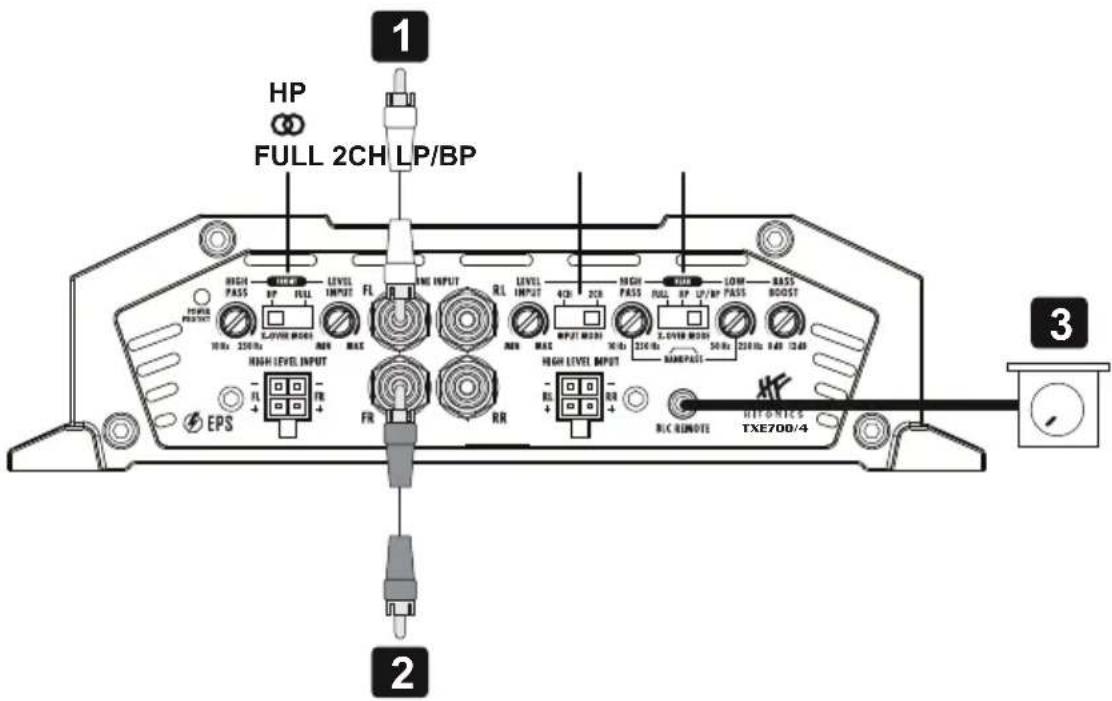

CONTROL REMOTO DE NIVEL DE BAJOS > REAR

Con el control remoto incluido se pueda ajustar el nivel de bajos, p. desde el asiento del conductor. Conecte el control remoto a la terminal BLC REMOTE (Fig. 1.12) con el cable incluido. El control remoto soloDebe usarse cuando el par de canales REAR se opera en modo LP/BP con un subwoofer.

ENTRADAS DE ALTO NIVEL & ENCENDIDO AUTOMÁTICO

Las entradas HIGH LEVEL INPUT (Fig. 6) son adequadas para conectar cables de altovoz si la radio de su automóvil no Tiene salidas de preamplificador RCA. Paraarlo, extienda los cables de altovoz correspondientes desde la radio de su coche hasta el lugar de instalación del amplificador con cables de altovoz adequados y de alta calidad. Luego, conecte los cables de los altavoces a los cables jack de entrada de alto nivel suministrados según corresponda.

ATENCLN: Nunca utilice HIGH LEVEL INPUT y LINE INPUT al甚么 tempo. Esto podria daar seriamente el dispositivo.

El amplificador detecta un aumento de voltaje bajo a lo que se denomina "desplazamente de CC" en una seals de audio presente en la HIGH LEVEL INPUT (Fig. 6). Cuando se enciende la radio del coche, el amplificador se enciende automatistically. Tan pronto como se apaga la radio del coche, el amplificador también se apaga. La connexion para la linea de calidad REM (Fig. 2.2) en este caso no Tiene ninguna funciona y no debe utilizesse.

ATENCL: La funcion de encendido automatico solo的功能a junto con la ENTRADA DE ALTO NIVEL. Es possible que esta funcion no este disponible con radios de automoviles mas antiguas.

FIGURES (P. 40-43)

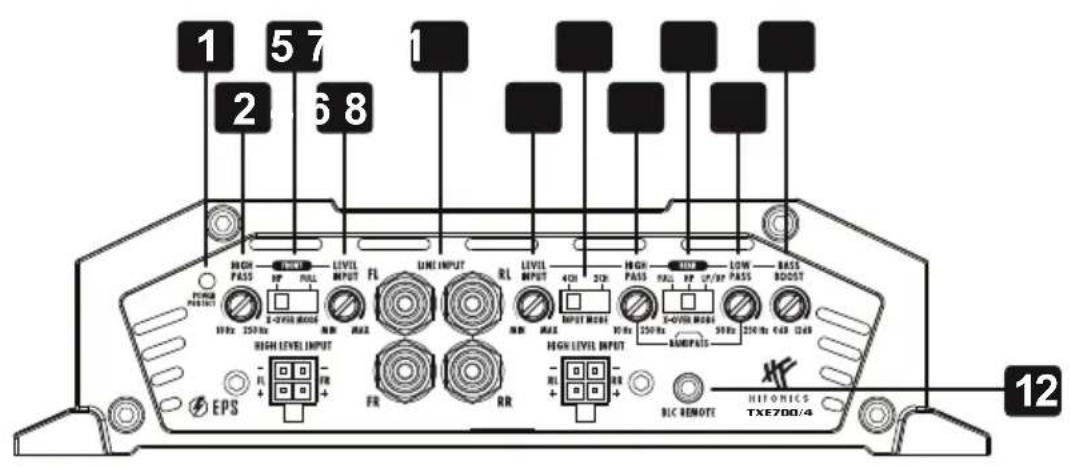

CONEXIONES Y ELEMENTOS DE CONTROL (FIG.1)

(1) LED de estado
(2) Controlador giratorio para filtro paso alto > FRONT
(3) Interruptor de crossover > FRONT
(4) Controlador giratorio para sensibilities de entrada > FRONT
(5) Conectores RCA de salute de bajo nivel > FRONT & REAR
(6) Controlador giratorio para sensibilities de entrada > REAR
(7) Interruptor de modo de entrada
(8) Controlador giratorio para encontrar bajo / bajo banda > REAR
(9) Interruptor de crossover > REAR
(10) Controlador giratorio para encontrar bajo / bajo banda > REAR
(11) Controlador giratorio para bass boost > REAR
(12) Conector para control remoto de niveau de bajos incluido > REAR

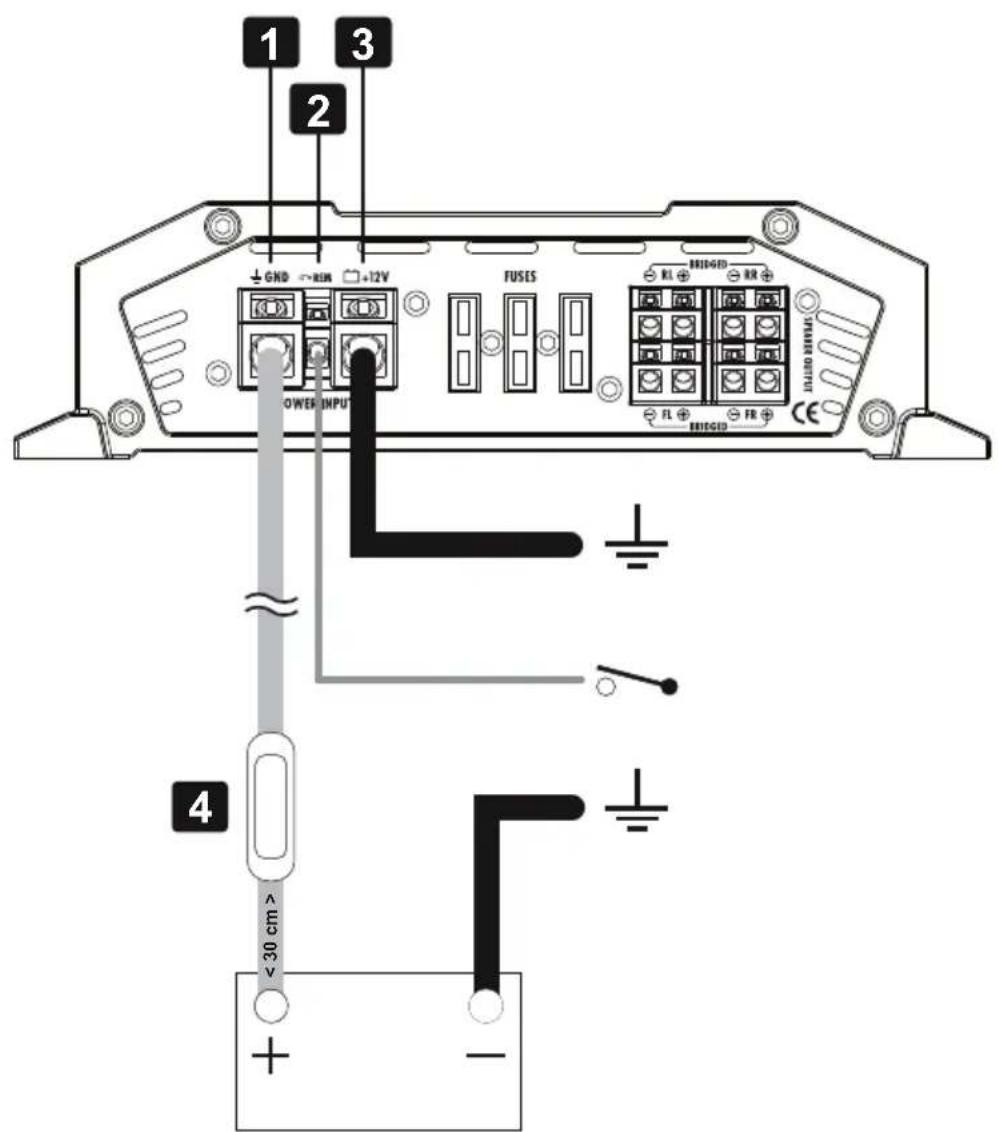

ALIMENTACION ELECTRICA Y ENCENDIDO-CONEXION (FIG. 2)

(1) Conector GND para conexión a masa
(2) Conector REM para signaled encondido de la radio del coche
(3) Conector de +12V para connexion positiva si la bateria del vehiculo
4) Fusible de cable externo para cable de alimentacion de +12V (no incluido)

Tenga en cuenta las recomendaciones de la page 43 sobre la longitud y la seccion transversal de los cables de alimentacion para garantizar un suministro de energia adecuado y seguro para el amplificador.

SOLUTION DE PROBLEMAS

SIN FUNCION / LED POWER ESTÁ APAGADO

Primero verifique el fusible del cable de alimentacion instalado en la bateria del vehiculo.

El fusible está defectuoso?

Sustituya el fusible defectuoso por uno de igual valor, pero nunca por uno de valor superior.

• El fusible yelve a fallar.

En este caso parece haber un cortocircuito entre el fusible y el dispositivo. Paraarlo, compruebe que no haya daños en toda la longitud del cable de alimentacion de +12V desde la bateria hasta el dispositivo y si hay un cortocircuito a masa, p. un contacto con el chasis o la carroeria del vehiculo. Si es necessitiesario, reemplace el cable de alimentacion defectuoso.

El fusible aparentemente está bien?

Utilice un voltimetro estandar de 12 voltios para vericar el voltaje entre la conexion de +12V y la conexion a casa en el dispositivo.

No hay voltaje.

Uilice el voltimetro para vericar el fusible ubicado cerca de la bateria del vehiculo para ver si hay voltaje entre la salda y masa.

Si no hay tension alli, el portafusibles o el fusible estan defectuosos, aunque perezcan estar bien. Si es necessario, reemplace el portafusibles o el fusible.

Hay voltage.

Si opera el dispositivo con un cable de encendido (REM) desde la radio del coche a la conexion REM del dispositivo:

Se conecta un cable de encendido (REM) a la conexión REM del dispositivo.

Utilice el voltimetro para comprar si hay vtaje entre el terminal REM del dispositivo y masa. La radio del coche debe estar encendida.

No hay voltaje.

Verifique que el cable de encendido del dispositivo a la radio del coche noonga cortocircuitos o daños. Si es necessario, reemplace el cable de encendido.

Hay voltaje.

• Probamente el dispositivo no funciona correctamente o está defectuoso. Póngase en contacto con su distribuidor especializzato.

Si utilizes el disposito con las senales de los altavoces (modo de alto nivel) sin un cable de encendido.

Verifique los cables de los altavoces desde la radio del coche al disposito en busca de cortocircuitos o daños. Si es necessario, reemplace los cables del altevoz o aisle el area dañada.

LED PROTECT ESTÁ ENCENDIDO

Verifique los siguientes pasos:

Cortocircuito en los cables de los altavoces.

Primo desconecte todos los cables del altavoces del amplificador. Utilice un multimetro para comprobar la impedancia ohmica de cada altoz omediendo entre sus lineas mas y menos. En los altavoces estandar el valor oscila entre 3 y 5 ohmios. Los values para subwoofoers de bajo resistencia peuvent ser mas bajos.

• La medicación muestra un valor de resistencia inferior a 0.5 ohmios

Entones hay un cortocircuito. Retire los cables del altevaz afectado en sus conexiones. Ahora use el multimetro para vericar la impedancia ohmica directamente en las conexiones del altevaz midiendo entre las conexiones mas y menos.

La medicación muestra un valor de resistencia superior a 0.5 ohmios

El altevo esta bien, por lo que los cables del altevo parecen estar defectuos y provocan un cortocircuito. Reemplace el cable del altevo defectuoso.

La medicación muestra un valor de resistencia inferior a 0,5 ohmios.

• El altovoz parece defectuoso y provoca un cortocircuito. Reemplace el altovoz defectuoso.

La impedancia de energia de los altavoces o del subwoofer es demasiado bajo

Compare la impedancia ohmica del altavoz o subwoofer connectado con las espécificaciones tícicas del amplificador. Por exemple, si el amplificadorsole está diseñado para configurar con 2 o 4 ohmios, no se pueda conectar ningún altavoz con menos de 2 ohmios.

La sección transversal de los cables de alimentación es demasiado(PCueña

Si la seccion del cable es demasiado petite, se produce un aumto de la resistencia ohmica y, por tanto, una caia de tenio (perida de tenio). Esto indica que el amplificador consume mas energia. El mayor Consumo de energia provoca una generacion de calor significativamente mayor y el amplificador cambia al mode de proteccion termica. Si es necessario, Tienda cables de potencia con una section de cable mayor.

El amplificador está sobrecalento

Todo amplificador requiere suficiente circulacion de aire para poder disipar el calor generado durante el functiOnamento. Si es necessario, cambie la posicjion de instalacion para melhorar la refrigeracion del amplificador o garantice una mayor circulacion del aire en el lugar de instalacion.

Apague el planta de sonido y espere aproximamente media hora hasta que el amplificador se enfrie nuevomente. Con temperatas extremores muy altas y luz solar intensa, se genera un calor enme en el interior del vehiculo. Luego, el amplificador activa su circuito de proteccion termica para evitar daños.

Después de enfiarse, el amplificador vuelve a funciona correctamente.

SOLUTION DE PROBLEMAS

NO HAY SONIDO / LED POWER ESTÁ ENCENDIDO

Verifique los siguientes pasos:

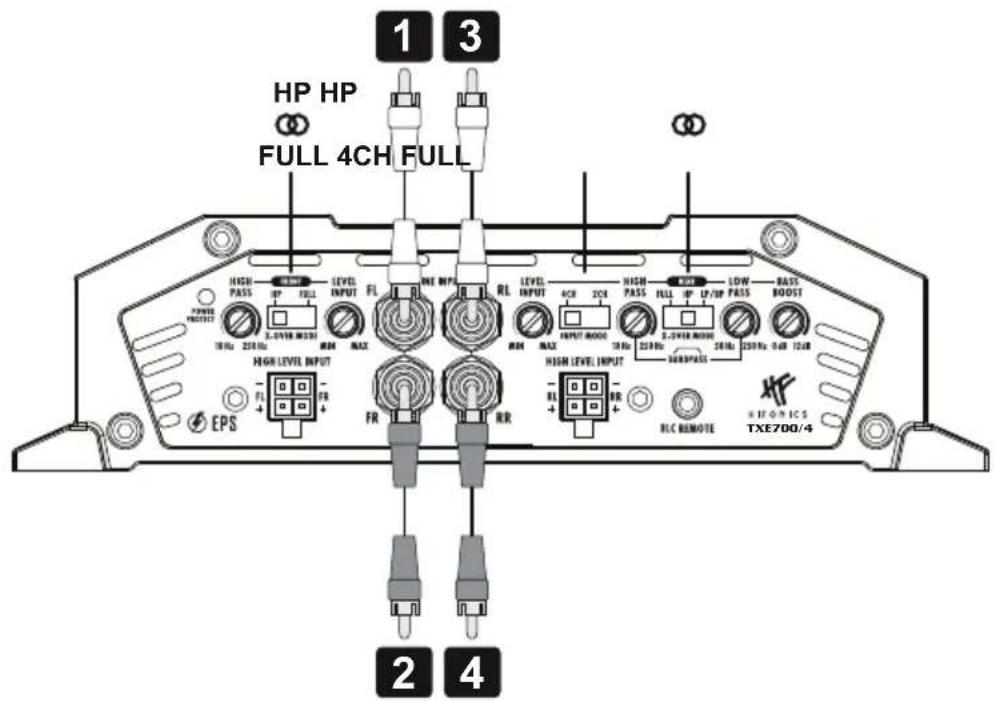

modo de level bajo: ¿Están connectados correctamente los cables RCA de la radio del coche y del dispositivo?Los cables RCA está conectados correctamente.Un cable RCAoulda estar defectuoso. Verifique el funcionajo de los cables RCA en other dispositivo de audio. Si es NEEDario, reemplace el cableRCA defectuoso.

modo de alto bajo: ¿Están connectados correctamente los cables de los altavoces a la radio del coche y a las entradas de alto niven del dispositivo o alconector del cable de alto niven?Los cables de los altavoces estan connectados correctamente.Un cable de altevaz podria estar defectuoso. Si es NEEDario, reemplace el cable del altevoz o aisle el areada dañada.

¿Están connectados correctamente los cables de los altavoces entre los altavoces o el subwoofer a las salidas de los altavoces del dispositivo?·Los cables de los altavoces estan connectados correctamente.Un cable de altevaz podria estar defectuoso. Si es NEEDario, reemplace el cable del altevoz o aisle el areada dañada.

¿El filtro de paso alto o el filtro subsonico respectivo del dispositivo está ajustado a un valor más alto que el filtro de paso bajo?Luego, bajo lentamente el control del filtro de paso alto o del filtro subsonico hasta que escuche el sonido.

¿Funcionan los parlantes o el subwoofer?Conecte una batería de bloque estandar de 9 voltios a las conexiones del altevoz o subwoofer.Se escucha un leve crujiido.El altevoz o el subwoofer está bien.No se pueda eschar nada.El altevaz o el subwoofer podriant estar defectuosos. Si es NEEDario, reemplace el componente defectuoso.

¿Están configurados correctamente los ajustes de la radio del coche?·Verifique la configuración del atenuador y el balanceCompruebe si el silencio está habitado·Compruebe si estáactivado un filtro de paso alto o de paso bajo·Compruebe si la reproduccion está en pausa·Verifique la configuración de la senal de origen·Compruebe sialguna salute de subwoofer estáactivada

DISTORSión AUDIBLE O SILBIDOS

Verifique los siguientes pasos:

¿El controlador de level de entrada del dispositivo está configurado demasiado alto? Baje lentamente el controlador hasta que escuche una/señal de audio limpia.

¿El refuerzo de graves del dispositivo está demasiado alto? Baje lentamente el controlador hasta que escuche una/señal de audio limpia.

¿La función de volumen de la radio del coche está demasiado alta? Desactive el volumen o baje la configuración de volumen hasta que escuche una/señal de audio limpia.

¿Los ajustes de ecualización y sonido de la radio del coche está demasiado altos? Baje los ajustes de agudos, medios y graves o apague el ecualizador hasta que escuche una/señal de audio limpia.

RUIDOS AUDIBLES (DEPENDE DE LA VELOCIDAD DEL MOTOR)

Verifique los siguientes pasos:

¿Se han tendido los cables RCA分开 del cable de alimentación delvehicleo?Si es NEEDario, cambie la rutra de los cables y asegúrese de que los cables RCA estén分开 del cable de alimentación a la izquierda y a la derecha delvehicleo.

¿Este está correctada correctamente la linea a linea del dispositivo?Asegúrese de que la linea a linea del dispositivo no está correctada directamente al terminal negativo de la batería delvehicleo. Seleectione un puntode linea adecuado en la carrocería delvehicleo para realizar la linea. Si es NEEDario, utilize spray decontacto para melhorar la conductividad delasconexiones.

¿Este bien la conductividad del cable de linea de la batería delvehicleo a la carrocería?Asegúrese de que la linea a linea de la batería delvehicle toenga una linea estable y conductora con la carrocería. Si esneedario, utilize spray decontacto para melhorar la conductivity delasconexiones.

1

2

3

4

5

6

Lautsprecherkabel vom Autoradio Speaker cables from the car radio Cables de haut-parleurs de I'autoradio Cavo dell'altoparlante dall'autoradio Cables de altavoz de la radio del coche

		Cable length in meters
		0-1,2 1,2-2,1 2,1-3,1 3,1-4,0 4,0-4,94,9-5,8 5,8-6,7 6,7-8,5
Fuse value in Amperes	0-20 2,5 4	4 6 6 10 10	10
	20-35 4 6	10 10 16 16	16 20
	35-50 6 10	10 16 16 20	20 20
	50-65 10	10 16 20 20	20 20 35
	65-85 16	16 20 20 35	35 35 50
	85-105 16	16 20 35 35	34 35 50
	105-125 20	20 20 35 35	50 50 50
		Minimum cable cross-section in mm2

HIFONICS

TITAN

EVOLUTION

Audio Design GmbH

Am Breilingsweg 3 - D-76709 Kronau/Germany

Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
