FS10285-MB-G - Ducha Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ducha multifuncional con válvula termostática
Marca	Vevor
Modelo	FS10285-MB-G
Color	Negro mate
Material	Acero inoxidable / Latón cromado
Dimensiones de la alcachofa de ducha principal	16 pulgadas (40,6 cm) de diámetro
Tipo de válvula	Termostática de temperatura constante
Caudal	8,3 L/min (2,2 GPM)
Conexión	G 1/2" (rosca macho)
Funciones	Ducha de lluvia, alcachofa de ducha de mano, chorros de masaje dorsal
Peso (aprox.)	6 kg
Herramientas incluidas	Llave Allen, cinta de teflón, tornillos, tacos
Mantenimiento y limpieza	Enjuagar con agua limpia, descalcificar con vinagre blanco (30 min), evitar limpiadores abrasivos
Seguridad	Válvula termostática anti-quemaduras, juntas de sellado incluidas
Piezas de repuesto	Juntas, alcachofas, mangueras: disponibilidad en el fabricante (Shanghaimuxinmuyeyouxiangongsi)
Instalación	Recomendada por un fontanero profesional; prever entradas de agua caliente (izquierda) y fría (derecha)

Preguntas frecuentes - FS10285-MB-G Vevor

¿Cuál es la diferencia entre los modelos FS10285 y FS10286?

El modelo FS10286 se entrega con una alcachofa de ducha de mano (6 pulgadas) mientras que el FS10285 no la tiene (brazo nulo). Ambos modelos incluyen una alcachofa de lluvia de 16 pulgadas, una tira de chorros y un chorro dorsal.

¿La válvula termostática es compatible con todos los calentadores de agua?

Sí, la válvula funciona con todos los sistemas de agua caliente estándar. Mantiene la temperatura constante incluso en caso de variación de presión. Asegúrese de que las entradas de agua caliente y fría estén correctamente conectadas.

¿Qué herramientas son necesarias para la instalación?

Las herramientas incluidas incluyen una llave Allen, cinta de teflón, tornillos, tacos y un nivel de burbuja. Prevea también una llave ajustable, un destornillador y eventualmente un taladro.

¿Cómo limpiar las boquillas obstruidas por cal?

Desmonte las alcachofas de ducha y sumérjalas en vinagre blanco durante 2 horas. Frote suavemente las boquillas de goma con los dedos para desprender la cal. Enjuague abundantemente con agua limpia.

¿El producto tiene garantía?

La garantía cubre defectos de fabricación pero no daños por mala instalación, mantenimiento inapropiado o uso abusivo. Conserve el comprobante de compra.

¿Se puede instalar esta ducha sin soporte fijo?

Sí, dos métodos de instalación se describen en el manual: con o sin soporte fijo. El soporte fijo se proporciona como opción para reforzar la fijación en pared irregular.

¿Cuál es la presión de agua mínima recomendada?

La presión mínima recomendada es de 2 bares (30 PSI) para un funcionamiento óptimo de los chorros y la válvula termostática.

¿Cómo ajustar la temperatura del agua?

Gire la manija de la válvula termostática para ajustar la temperatura. Un botón de seguridad limita la temperatura a 38°C para evitar quemaduras. Puede desbloquearlo para agua más caliente.

¿Puedo comprar piezas de repuesto por separado?

Sí, las piezas de repuesto (alcachofas, mangueras, juntas, cartucho termostático) están disponibles en el fabricante o distribuidores autorizados. Contacte al servicio al cliente de Vevor.

La ducha emite un ruido de vibración durante el uso. ¿Qué hacer?

Verifique que todas las conexiones estén bien apretadas. Una junta mal colocada o una presión demasiado alta puede provocar vibraciones. Instale un regulador de presión si es necesario.

MANUAL DE USUARIO FS10285-MB-G Vevor

Cabezales de ducha múltiples

Modelo: FS10285-MB, FS10285-MB-G

FS10286-BN, FS10286-BN-G

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependen del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software e nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario leer atentamente el manual de instrucciones.

Consejos de advertencia :

1. Durante el proceso de instalación, es mejor usar guantes para evitar que las esquinas afiladas del panel rayen la palma de la mano.
2. Al instalar la ducha, asegúrese de que todas las juntas estén completamente apretadas para evitar fugas de agua.
3. Cuando la ducha no esté en uso, cierre la válvula de interruptor de la ducha
4. No será responsable de ninguna de las siguientes reclamaciones : 1. Daños y/o averías causados por uso y/o mantenimiento inadecuado; o cualquier reconstrucción no autorizada; incluido cualquier daño causado por abuso (por ejemplo caídas, gotas, etc.) 2. Contrate a un plomero profesional. No nos hacemos responsables de daños ni averías causadas por una instalación incorrecta. 3. Daños y/o fallas causados por la remoción después de la instalación u otros factores.
5. Daños y/o fallos causados por aplicaciones fuera del ámbito de uso.
6. Daños y/o fallas causados por arena, polvo y otras impurezas
7. Daños y/o fallas causados por mantenimiento inadecuado/incorrecto; Tratamiento de superficies oxidadas, etc.
8. Daños y/o fallas causados por incendios, terremotos, inundaciones, rayos y otros desastres naturales, contaminación, gases nocivos, sal, voltaje anormal y otros factores.

Precauciones de instalación.

1. Antes de instalar el carrete, limpie el agua sucia, los residuos, la arena y las impurezas que queden en la tubería. No abra la cubierta protectora antes de instalar el carrete para evitar impurezas.
2. Los grifos y las tuberías de agua caliente y fría deben estar correctamente instalados. De frente al grifo, conecte el agua caliente a la izquierda y el agua 1 a la derecha.
3. Verifique el tamaño de la instalación. No fuerce la instalación para evitar daña las piezas. Cómo limpiar el cabezal de la ducha: Para mantener el brillo exterior

el buen rendimiento de la ducha, siga estos pasos:

m. Enjuagar sólo con agua y secar con un paño suave de algodón.

n. Coloque el cabezal de la ducha en una olla y llénela con suficiente vinagre blanco para cubrirlo. El ácido del vinagre ayuda a disolver los depósitos en la boquilla mineral blanca. Deje el cabezal de la ducha en remojo en vinagre durar 30 minutos. Cuanto más sucio esté, más tiempo necesitará remojarlo en vinagre. o. Se puede utilizar un limpiador de vidrios líquido suave e incoloro para elimina la suciedad de la superficie y la película de suciedad, no un agente de pulido abrasivo. 4. No utilice detergentes ácidos, detergentes granulares insolubles, jabón, etc.

GUARDE ESTAS INSTRUCCIONES

INSTALLATION INSTRUCTIONS

Modelo	FS1028 5	FS1028 6
Válvula de control	Temperatura constante
Cabeza Ducha	16 pulgadas	16 pulgadas
Cabeza Ducha	Banda	Banda
Ducha de brazo	Nulo	6 pulgadas
Ducha de espalda	3 pulgadas	3 pulgadas
Descripción del caudal	2,2 GPM ( 8,3 L / min )
Roscas de tubería	Nulo= NPT1/2” -G= G1/2”
Color	-BN = Níquel cepillado, -MB = Negro mate -BG = Oro cepillado, -CP = Cromado,

PARTS LIST

Herramientas que puedes necesitar

Wrench

Screwdriver

Teflon Tape

Instalar accesorios
Llave hexagon al (1 pieza)	Cinta de teflón (1 pieza)	Tornillos (4 piezas)	Tornillo (4 piezas)	Departamento (4 piezas)	Tornillos (6 piezas)	Tornillo de fijación (1 pieza)	Botón (1 pieza)	Soporte fijo (4 piezas)
[yzm]

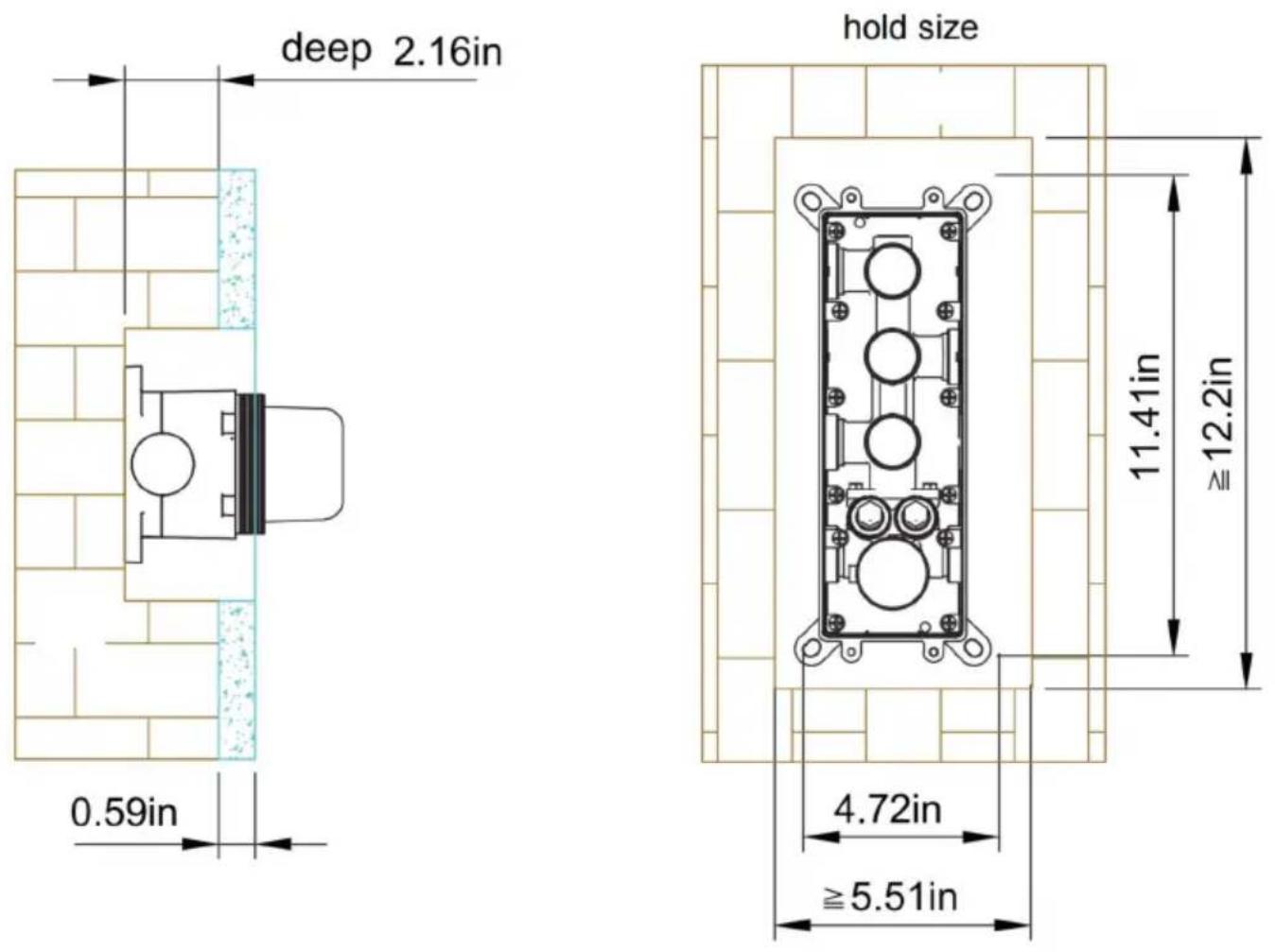

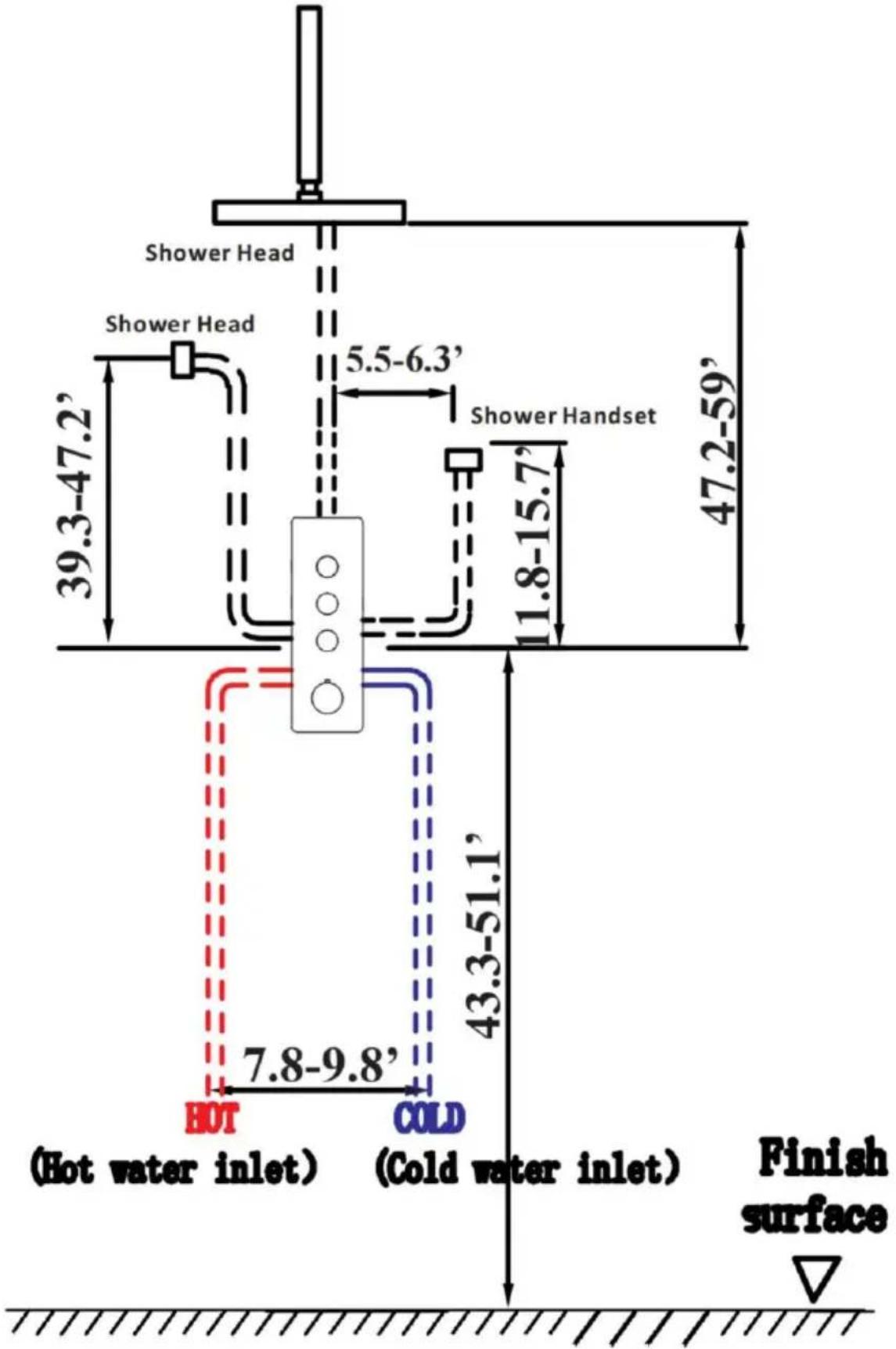

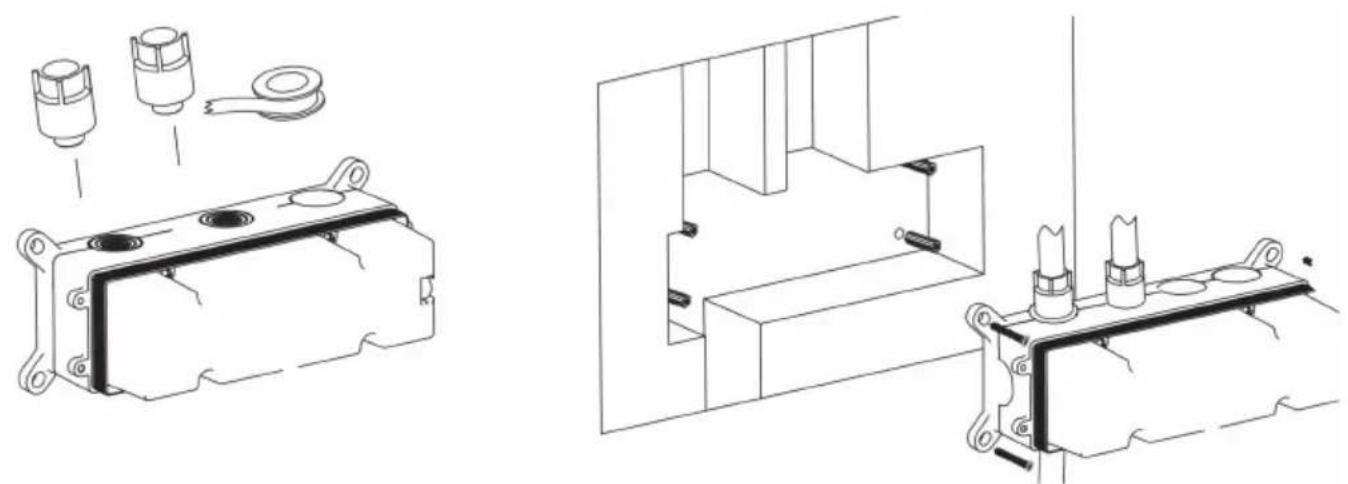

Sugerir dimensión de instalación

1. De acuerdo a las condiciones del sitio y el requisito de tamaño de I instalación y hacer un agujero.

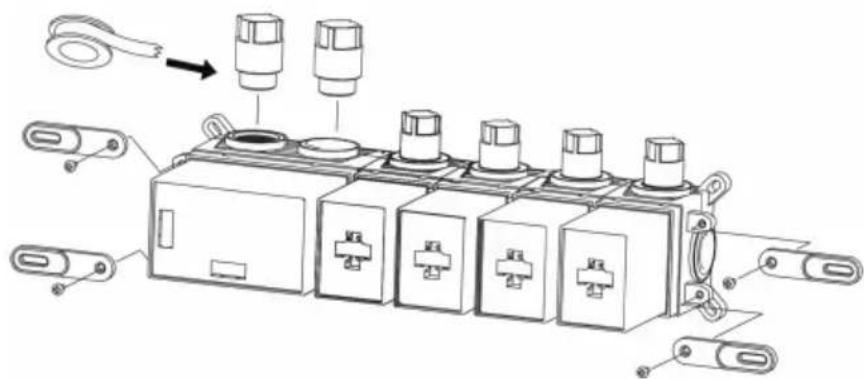

1. Según las condiciones del sitio y la instalación Requisito de tamaño para instalar la tubería. (2). Conectar la caja de plástico a la tubería, coloque la caja de plástico en la agujero, luego ajuste los niveles (la burbuja en el medio del nivelador).(3).Realizar los agujeros de posicionamiento.

Método 1 ( no es necesario fijar el soporte )

Método 2 (es necesario fijar el soporte)

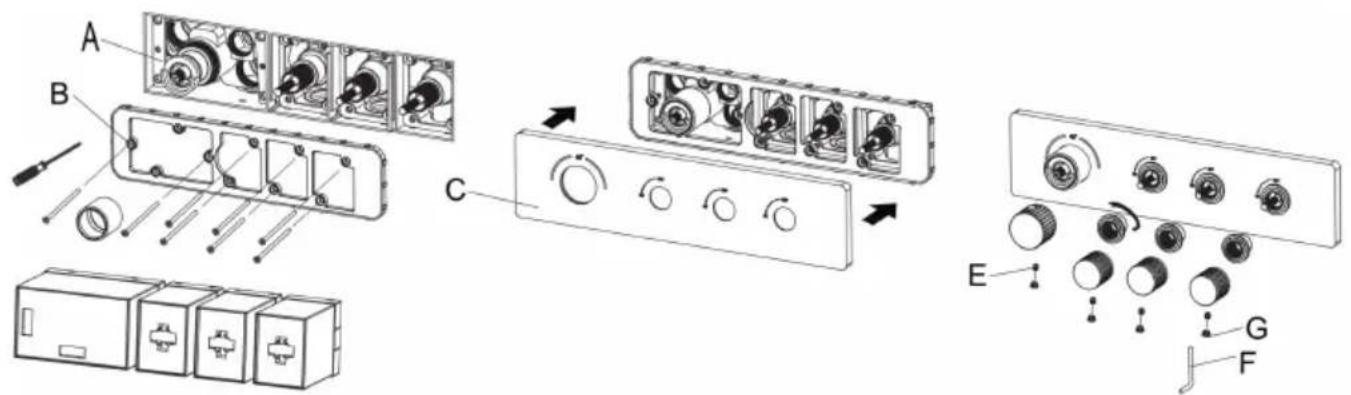

1. Retire la cubierta protectora cuando la pared terminada esté terminada e instale la Coloque el escudo (B) en la válvula (A) y presión contra la pared terminada. Luego, instale la manija (C), apriete los tornillo de fijación (E) con la llave Allen (F) y coloque la Botones de indicación

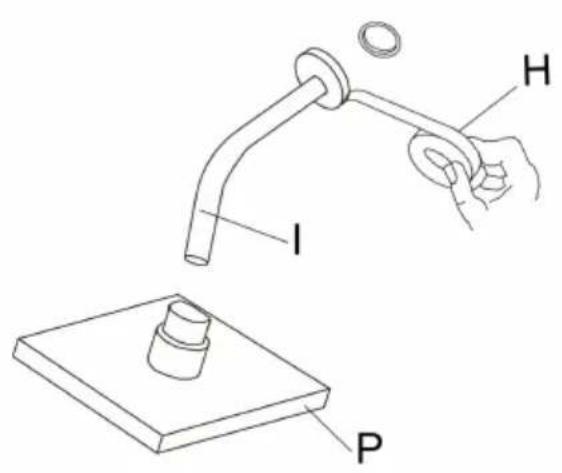

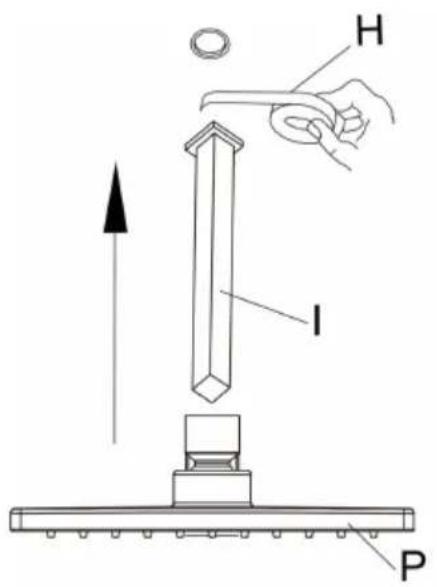

1. Abra el agua durante 1 minuto para eliminar cualquier residuo. Apliqucinta de teflón (H) a el tubo de cola roscado e instale la manguera de ducha (I) en la salida de la pared. Luego, conecte la ducha superior (P) caño .

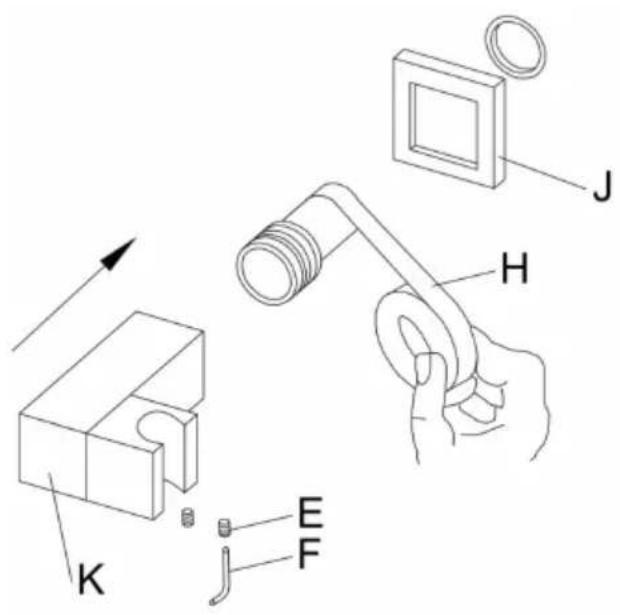

1. Aplique cinta de teflón (H) en el extremo roscado, La solución Coloque la placa de cubierta (d) en el soporte la fuente de alimentación de pared (K) atorníllela el soporte de suministro de pared (K) en la salida de la ducha de mano y atorníllelo (E) con una llave A (F).

2. La distancia entre el parte inferio de la abertura y La superficie de la baldosa es de 30 mm. Gire la boqui hacia la tubería incrustada en la par

1. Para mantener las condiciones de trabajo adecuadas se requiere limpieza cuando hay depósitos minerales . Aparecen en las boquillas de pulverización. Para limpiar los depósitos minerales o frotar suavemente las boquillas de goma e el cara de cabezal de la ducha para desalojarlo.
2. Para limpiar depósitos más pesados, retire el cabezal de la ducha y sumérjalo boca abajo en una taza de agua blanca. Vinagre durante 2-3 horas. Vuelva a colocar el cabezal de la ducha y ábralo en cada configuración de rocia para enjuagar. vinagre, NO utilice productos químicos agresivos ni limpiadores fuertes ni abrasivos. Esto puede dañar piezas o el producto terminado y puede anular la validez garantía.

Fabricante: Shanghaimuxinmuyeyouxiangongsi Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Lugar, Rancho Cucamonga, CA 91730
