Tipo di prodotto	Doccia multifunzione con valvola termostatica
Marca	Vevor
Modello	FS10285-MB-G
Colore	Nero opaco (Matte Black)
Materiale	Acciaio inossidabile / Ottone cromato
Dimensioni del soffione doccia principale	16 pollici (40,6 cm) di diametro
Tipo di valvola	Termostatica a temperatura costante
Portata	8,3 L/min (2,2 GPM)
Raccordo	G 1/2" (filettatura maschio)
Funzioni	Doccia a pioggia, doccino a mano, getti massaggianti per la schiena
Peso (circa)	6 kg
Utensili inclusi	Chiave a brugola, nastro in teflon, viti, tasselli
Manutenzione e pulizia	Sciacquare con acqua pulita, decalcificare con aceto bianco (30 min), evitare detergenti abrasivi
Sicurezza	Valvola termostatica anti-ustione, guarnizioni di tenuta incluse
Parti di ricambio	Guarnizioni, soffioni, flessibili: disponibili presso il produttore (Shanghaimuxinmuyeyouxiangongsi)
Installazione	Si consiglia l'installazione da parte di un idraulico professionista; prevedere allacci acqua calda (sinistra) e fredda (destra)

Domande frequenti - FS10285-MB-G Vevor

Qual è la differenza tra i modelli FS10285 e FS10286?

Il modello FS10286 viene fornito con un doccino a mano (6 pollici) mentre il FS10285 non ne ha (braccio nullo). Entrambi i modelli includono un soffione a pioggia da 16 pollici, una striscia di getti e un getto dorsale.

La valvola termostatica è compatibile con tutti gli scaldabagni?

Sì, la valvola funziona con tutti i sistemi di acqua calda standard. Mantiene la temperatura costante anche in caso di variazioni di pressione. Assicurarsi che gli allacci di acqua calda e fredda siano correttamente collegati.

Quali utensili sono necessari per l'installazione?

Gli utensili inclusi comprendono una chiave a brugola, nastro in teflon, viti, tasselli e una livella a bolla. Prevedere anche una chiave inglese, un cacciavite ed eventualmente un trapano.

Come pulire gli ugelli ostruiti dal calcare?

Smontare i soffioni della doccia e immergerli in aceto bianco per 2 ore. Strofinare delicatamente gli ugelli in gomma con le dita per rimuovere il calcare. Sciacquare abbondantemente con acqua pulita.

Il prodotto è garantito?

La garanzia copre i difetti di fabbricazione ma non i danni dovuti a installazione errata, manutenzione inadeguata o uso improprio. Conservare la prova d'acquisto.

Si può installare questa doccia senza supporto fisso?

Sì, nel manuale sono descritti due metodi di installazione: con o senza supporto fisso. Il supporto fisso è fornito come optional per rinforzare il fissaggio su parete irregolare.

Qual è la pressione minima dell'acqua consigliata?

La pressione minima consigliata è di 2 bar (30 PSI) per un funzionamento ottimale dei getti e della valvola termostatica.

Come regolare la temperatura dell'acqua?

Girare la manopola della valvola termostatica per regolare la temperatura. Un pulsante di sicurezza limita la temperatura a 38°C per evitare ustioni. È possibile sbloccarlo per acqua più calda.

Posso acquistare pezzi di ricambio separatamente?

Sì, i pezzi di ricambio (soffioni, flessibili, guarnizioni, cartuccia termostatica) sono disponibili presso il produttore o rivenditori autorizzati. Contattare il servizio clienti Vevor.

La doccia emette un rumore di vibrazione durante l'uso. Cosa fare?

Verificare che tutti i raccordi siano ben serrati. Una guarnizione mal posizionata o una pressione troppo alta può causare vibrazioni. Installare un regolatore di pressione se necessario.

MANUALE UTENTE FS10285-MB-G Vevor

Soffioni doccia multipli

Modello: FS10285-MB, FS10285-MB-G

FS10286-BN, FS10286-BN-G

VEVOR

Queste sono le istruzioni originali, si prega di leggere attentamente tutte istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostre prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve le attentamente il manuale di istruzioni.

Suggerimenti di avvertimento :

1. Durante l'installazione è consigliabile indossare dei guanti per evitare che gli angoli taglienti del pannello graffino il palmo della mano.
2. Durante l'installazione della doccia, assicurarsi che tutti i giunti siano ben serrati per evitare perdite d'acqua.
3. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.
4. Non sarà ritenuto responsabile per nessuna delle seguenti rivendicazioni : 1. Danni e/o guasti causati da uso e/o manutenzione impropri; o qualsiasi ricostruzione non autorizzata; inclusi eventuali danni causati da abuso (ad esempio cadute, cadute, ecc.) 2. Assumere un idraulico professionista. Non ci assumiamo alcuna responsabilità per eventuali danni e/o guasti causati da un'installazione errata. 3. Danni e/o guasti causati dalla rimozione dopo l'installazione o da altri fattori.
5. Danni e/o guasti causati da applicazioni che esulano dall'ambito di utilizzo.
6. Danni e/o guasti causati da sabbia, polvere e altre impurità
7. Danni e/o guasti causati da manutenzione impropria/inadeguata; trattamento superficiale antiruggine, ecc.
8. Danni e/o guasti causati da incendi, terremoti, inondazioni, fulmini e altri disastri naturali, inquinamento, gas nocivi, sale, tensione anomala e altri fattori.

Precauzioni per l'installazione.

1. Prima di installare la bobina, pulire l'acqua sporca, i residui, la sabbia e le impurità rimaste nel tubo prima di installare la bobina. Non aprire il coperchio protettivo prima di installare la bobina per evitare impurità.
2. I rubinetti e le tubature dell'acqua calda e fredda devono essere installati correttamente. Guardando il rubinetto, collegare l'acqua calda a sinistra e l'acqua fredda a destra.
3. Controllare le dimensioni di installazione. Non forzare l'installazione del prodotto per evitare di danneggiare i componenti. Come pulire un soffione doccia: per

mantenere la luminosità esterna e le buone prestazioni della doccia, si prega di prendersene cura come segue:

j. Risciacquare solo con acqua e asciugare con un panno morbido di cotone. k. Metti il soffione della doccia in una pentola e riempila con aceto bianco a sufficienza per coprirlo completamente. L'acido contenuto nell'aceto aiuta a sciogliere i depositi sull'ugello minerale bianco. Lascia il soffione della doccia in ammollo nell'aceto per 30 minuti. Più il soffione della doccia è sporco, più a lung dovrai lasciarlo in ammollo nell'aceto.

1. Per rimuovere lo sporco superficiale e la pellicola di sporco è possibile utilizzar un detergente per vetri liquido delicato e incolore, non un agente lucidante abrasivo. 4. Non utilizzare detersivi acidi, detersivi granulari insolubili, saponi, ecc.

CONSERVARE QUESTE ISTRUZIONI

INSTALLATION INSTRUCTIONS

Modello	FS1028 5	FS1028 6
Valvola di controllo	Temperatura costante
Testa Doccia	16 pollici	16 pollici
Testa Doccia	Striscia	Striscia
Doccia Arm 's	Nullo	6 pollici
Doccia di schiena	3 pollici	3 pollici
Descrizione della portata	2.2 GPM (8.3 L/min)
Filettature per tubi	Nullo = NPT1/2” -G = G1/2”
Colore	-BN = Nichel spazzolato, -MB = Nero opaco -BG =Oro spazzolato, -CP =Cromatura,

PARTS LIST

Strumenti di cui potresti aver bisogno

Wrench

Screwdriver

Teflon Tape

Installare gli accessori
Chiave esagonale (1 pz)	Nastro in teflon (1 pz)	Viti (4 pezzi)	Bullone (4 pezzi)	Piatto (4 pezzi)	Viti (6 pezzi)	Vite di fissaggio (1 pz)	Pulsante (1 pz)	Staffa fissa (4 pezzi)

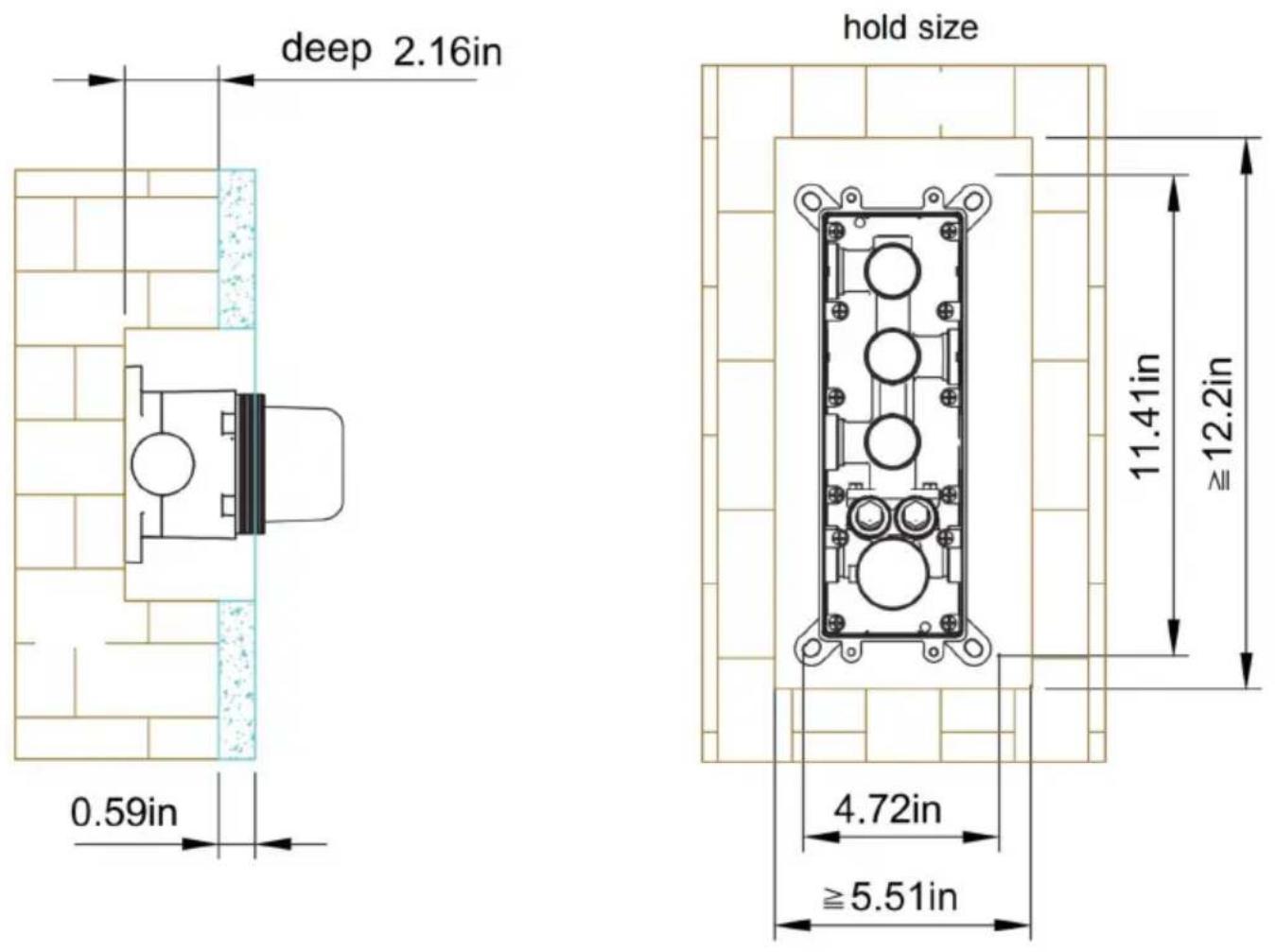

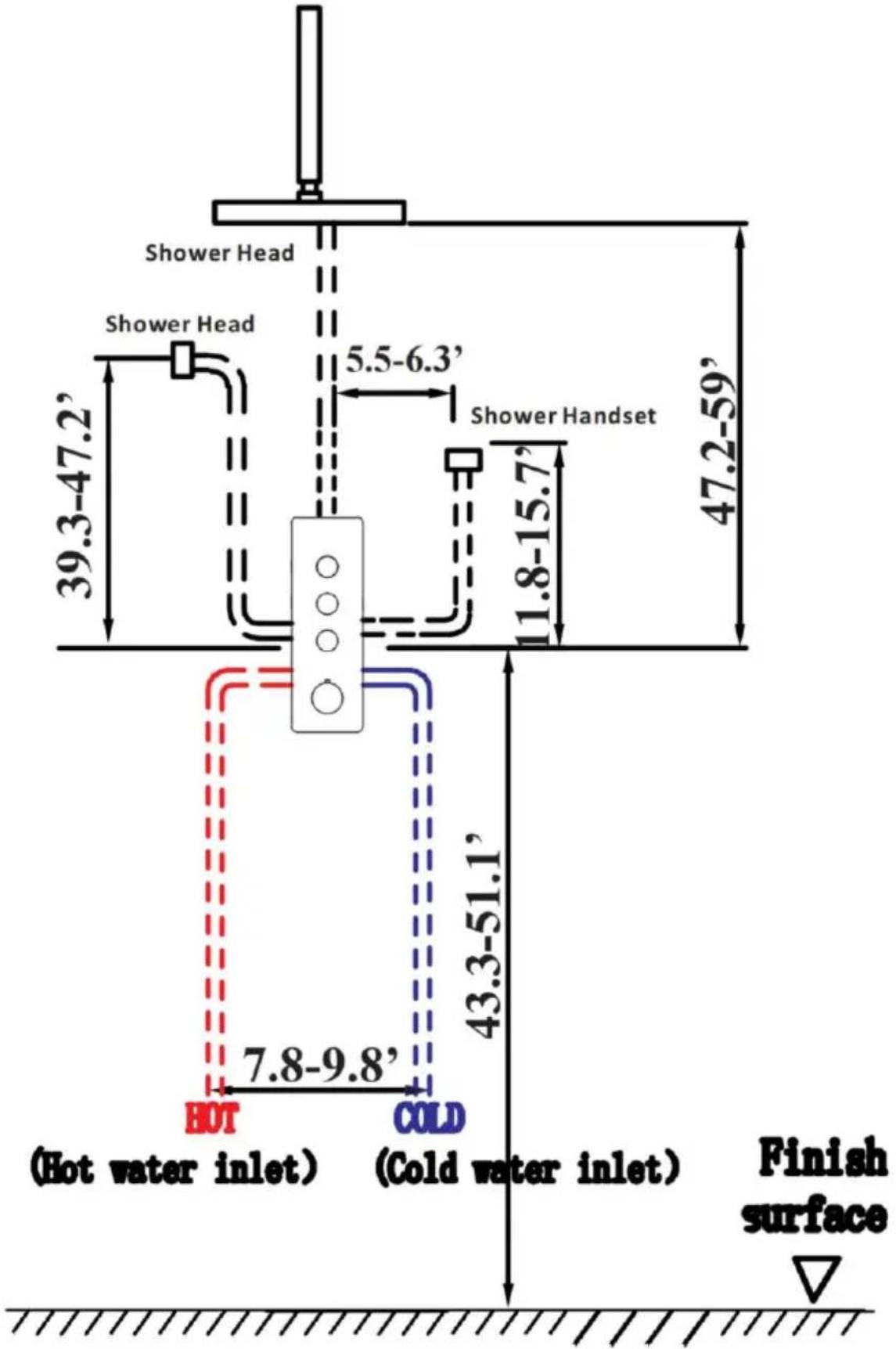

Suggerisci la dimensione di installazione

1. Secondo le condizioni del sito e il requisito di dimensione dell'installazione e per fare un buco.

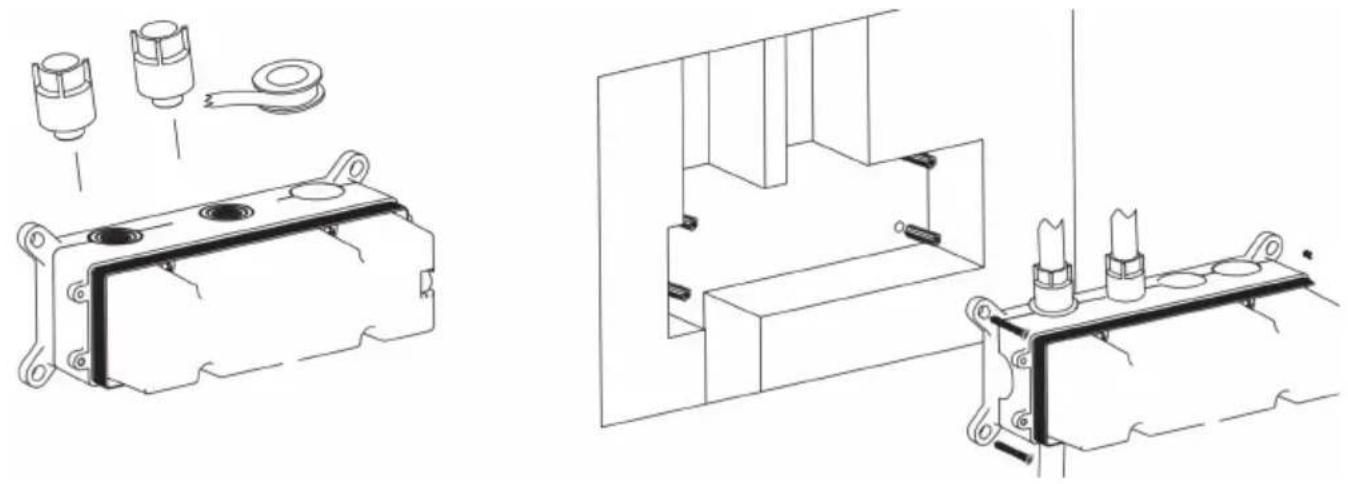

1. In base alle condizioni del sito e all'installazione requisito di dimensione per installare la tubazione. (2). Collegare la scatola di plastica al tubo, mettere la scatola di plastica sul foro, quindi regola i livelli (la b al centro del livellatore).(3).Eseguire i fori di posizionamento.

Metodo 1 ( non c'è bisogno di staffa fissa )

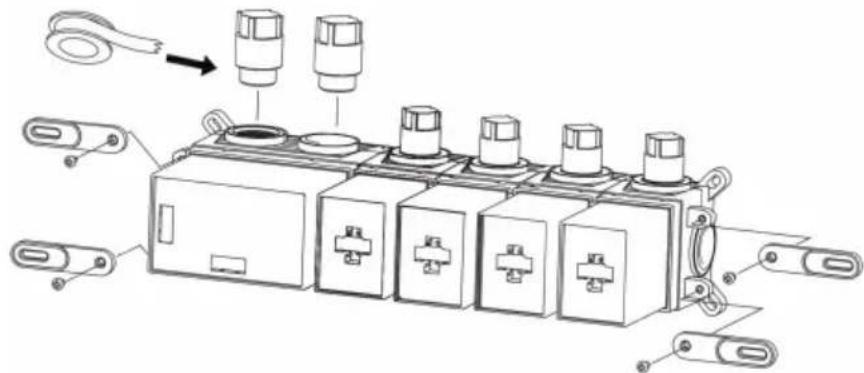

Metodo 2 (necessità di staffa fissa)

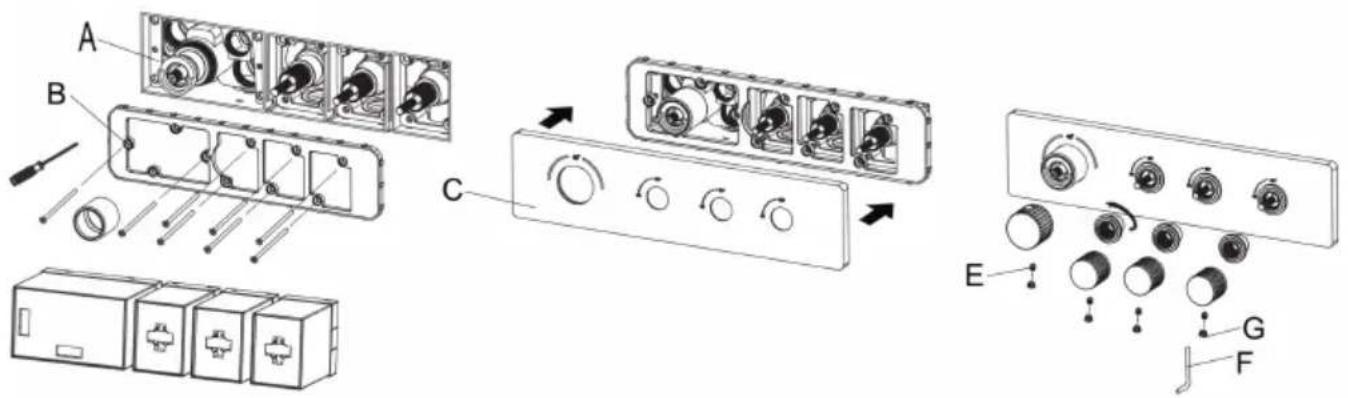

1. Rimuovere la copertura protettiva una volta completata la parete finita e installare il la rosetta (B) alla valvola (A) e premerla contro la parete f Quindi, installare la maniglia (C), serrare le viti di fissaggio (E) con la chiave a brugola (F) e posizionare pulsanti di indicazione (G).

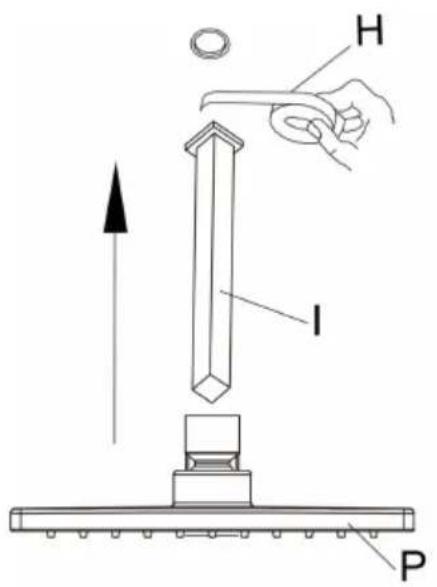

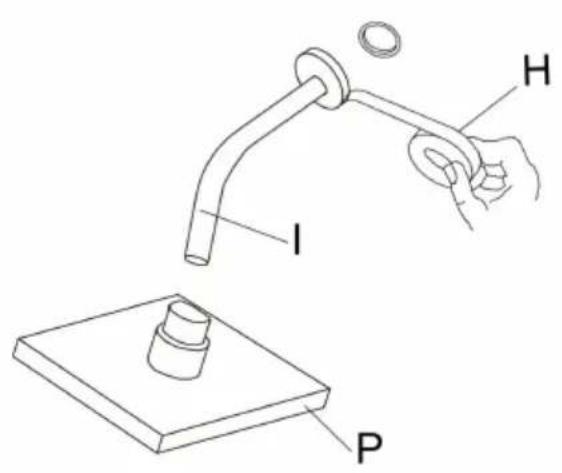

1. Aprire l'acqua per 1 minuto per eliminare eventuali detriti. Applicare il nastro in Teflon (H) il tubo di scarico filettato e installare il tubo flessibile della doccia (I) nella presa a parete. Quindi collegare la doccia superiore al beccuccio .

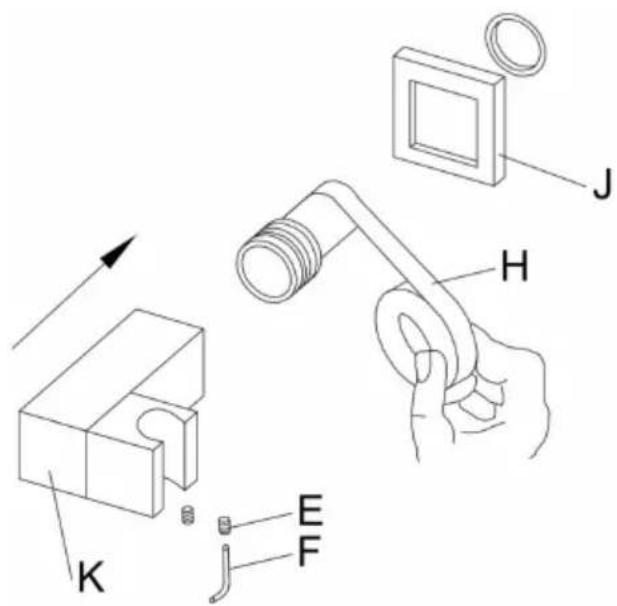

1. Applicare il nastro in teflon (H) all'estremità filettata, la correzione del piastra di copertura (d) sul supporto di alimentazione a parete (K) e avvitare i supporto di alimentazione a parete (K) nell'uscita della doccetta e avvitare (E) con la chiave a brugola (F).

2. La distanza tra il fondo dell'apertura e la superficie della piastrella è di 30 mm. Ruotare l'ugel verso tubo incorporato nel muro;

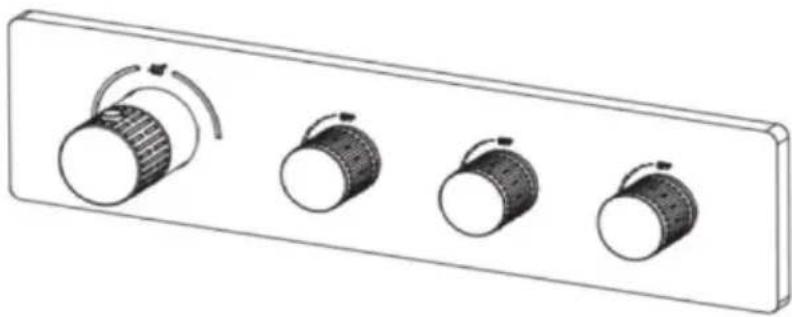

Utilizzo del prodotto

1. Per mantenere le condizioni di lavoro adeguate o la pulizia è necessaria quando i depositi minerali appaiono sugli ugelli di spruzzatura. Per pulire i depositi minerali o strofinare delicatamente gli ugelli di gomma sul faccia di soffione della doccia per staccarlo.
2. Per pulire i depositi più ostinati / rimuovere il soffione della doccia e immergera a faccia in giù in una tazza di bianco aceto per 2-3 ore. Riposizionare il soffione della doccia e far funzionare ogni getto per sciacquare aceto, NON utilizzare prodotti chimici aggressivi / detergenti pesanti o abrasivi. Questo potrebbe danneggiare parti o prodotto finito e può invalidare garanzia.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
