MANUAL DE USUARIO FS10286-BN-G Vevor

Cabezales de ducha múltiples

Modelo: FS10285-MB, FS10285-MB-G

FS10286-BN, FS10286-BN-G

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependen del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software e nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario leer atentamente el manual de instrucciones.

Consejos de advertencia :

1. Durante el proceso de instalación, es mejor usar guantes para evitar que las esquinas afiladas del panel rayen la palma de la mano.
2. Al instalar la ducha, asegúrese de que todas las juntas estén completamente apretadas para evitar fugas de agua.
3. Cuando la ducha no esté en uso, cierre la válvula de interruptor de la ducha
4. No será responsable de ninguna de las siguientes reclamaciones : 1. Daños y/o averías causados por uso y/o mantenimiento inadecuado; o cualquier reconstrucción no autorizada; incluido cualquier daño causado por abuso (por ejemplo caídas, gotas, etc.) 2. Contrate a un plomero profesional. No nos hacemos responsables de daños ni averías causadas por una instalación incorrecta. 3. Daños y/o fallas causados por la remoción después de la instalación u otros factores.
5. Daños y/o fallos causados por aplicaciones fuera del ámbito de uso.
6. Daños y/o fallas causados por arena, polvo y otras impurezas
7. Daños y/o fallas causados por mantenimiento inadecuado/incorrecto; Tratamiento de superficies oxidadas, etc.
8. Daños y/o fallas causados por incendios, terremotos, inundaciones, rayos y otros desastres naturales, contaminación, gases nocivos, sal, voltaje anormal y otros factores.

Precauciones de instalación.

1. Antes de instalar el carrete, limpie el agua sucia, los residuos, la arena y las impurezas que queden en la tubería. No abra la cubierta protectora antes de instalar el carrete para evitar impurezas.
2. Los grifos y las tuberías de agua caliente y fría deben estar correctamente instalados. De frente al grifo, conecte el agua caliente a la izquierda y el agua 1 a la derecha.
3. Verifique el tamaño de la instalación. No fuerce la instalación para evitar daña las piezas. Cómo limpiar el cabezal de la ducha: Para mantener el brillo exterior

el buen rendimiento de la ducha, siga estos pasos:

m. Enjuagar sólo con agua y secar con un paño suave de algodón.

n. Coloque el cabezal de la ducha en una olla y llénela con suficiente vinagre blanco para cubrirlo. El ácido del vinagre ayuda a disolver los depósitos en la boquilla mineral blanca. Deje el cabezal de la ducha en remojo en vinagre durar 30 minutos. Cuanto más sucio esté, más tiempo necesitará remojarlo en vinagre. o. Se puede utilizar un limpiador de vidrios líquido suave e incoloro para elimina la suciedad de la superficie y la película de suciedad, no un agente de pulido abrasivo. 4. No utilice detergentes ácidos, detergentes granulares insolubles, jabón, etc.

GUARDE ESTAS INSTRUCCIONES

INSTALLATION INSTRUCTIONS

Modelo	FS1028 5	FS1028 6
Válvula de control	Temperatura constante
Cabeza Ducha	16 pulgadas	16 pulgadas
Cabeza Ducha	Banda	Banda
Ducha de brazo	Nulo	6 pulgadas
Ducha de espalda	3 pulgadas	3 pulgadas
Descripción del caudal	2,2 GPM ( 8,3 L / min )
Roscas de tubería	Nulo= NPT1/2” -G= G1/2”
Color	-BN = Níquel cepillado, -MB = Negro mate -BG = Oro cepillado, -CP = Cromado,

PARTS LIST

Herramientas que puedes necesitar

Wrench

Screwdriver

Teflon Tape

Instalar accesorios
Llave hexagonal (1 pieza)	Cinta de teflón(1 pieza)	Tornillos(4 piezas)	Tornillo(4 piezas)	Departamento(4 piezas)	Tornillos(6 piezas)	Tornillo de fijación(1 pieza)	Botón(1 pieza)	Soporte fijo(4 piezas)
						[OK46]

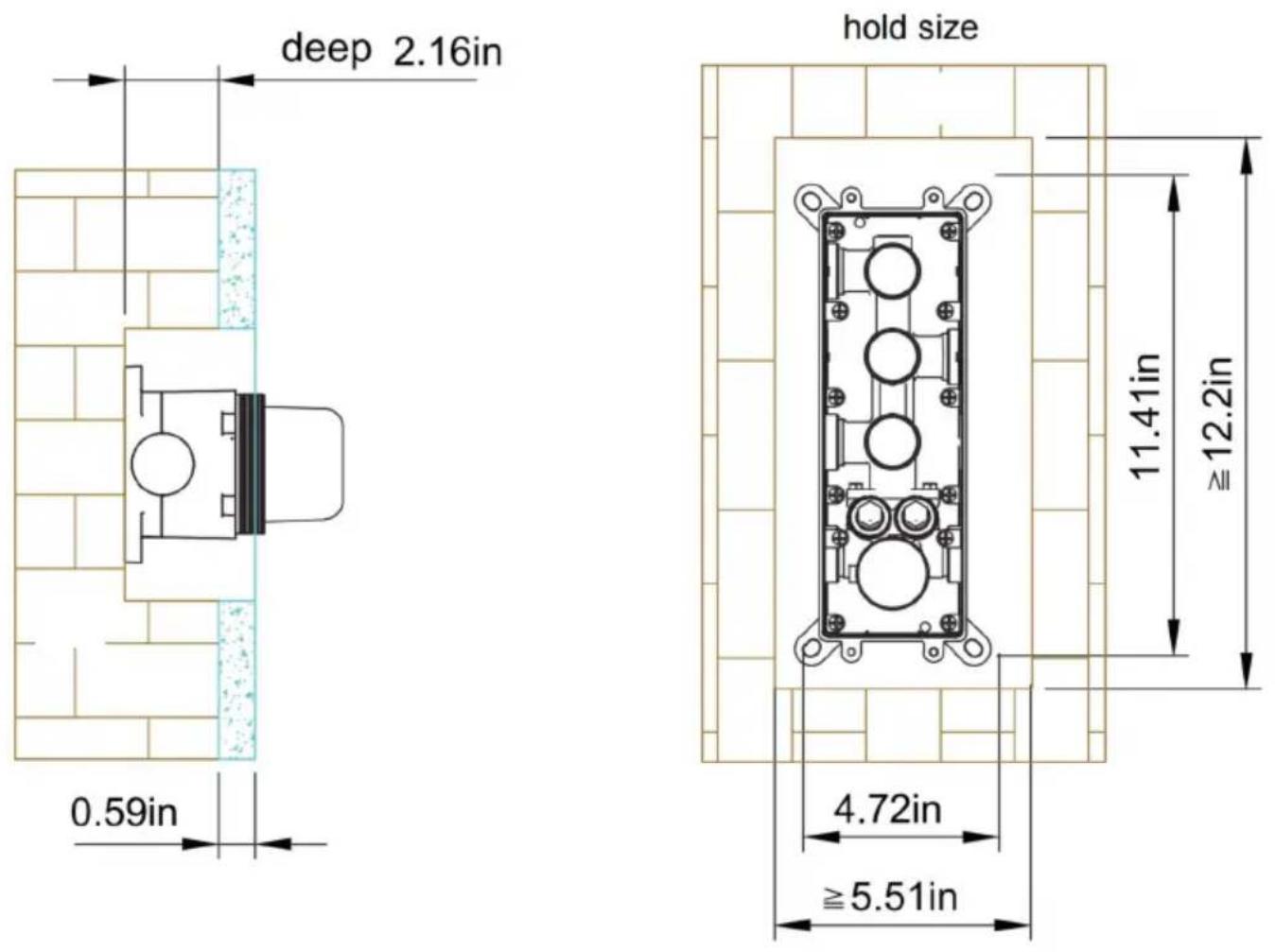

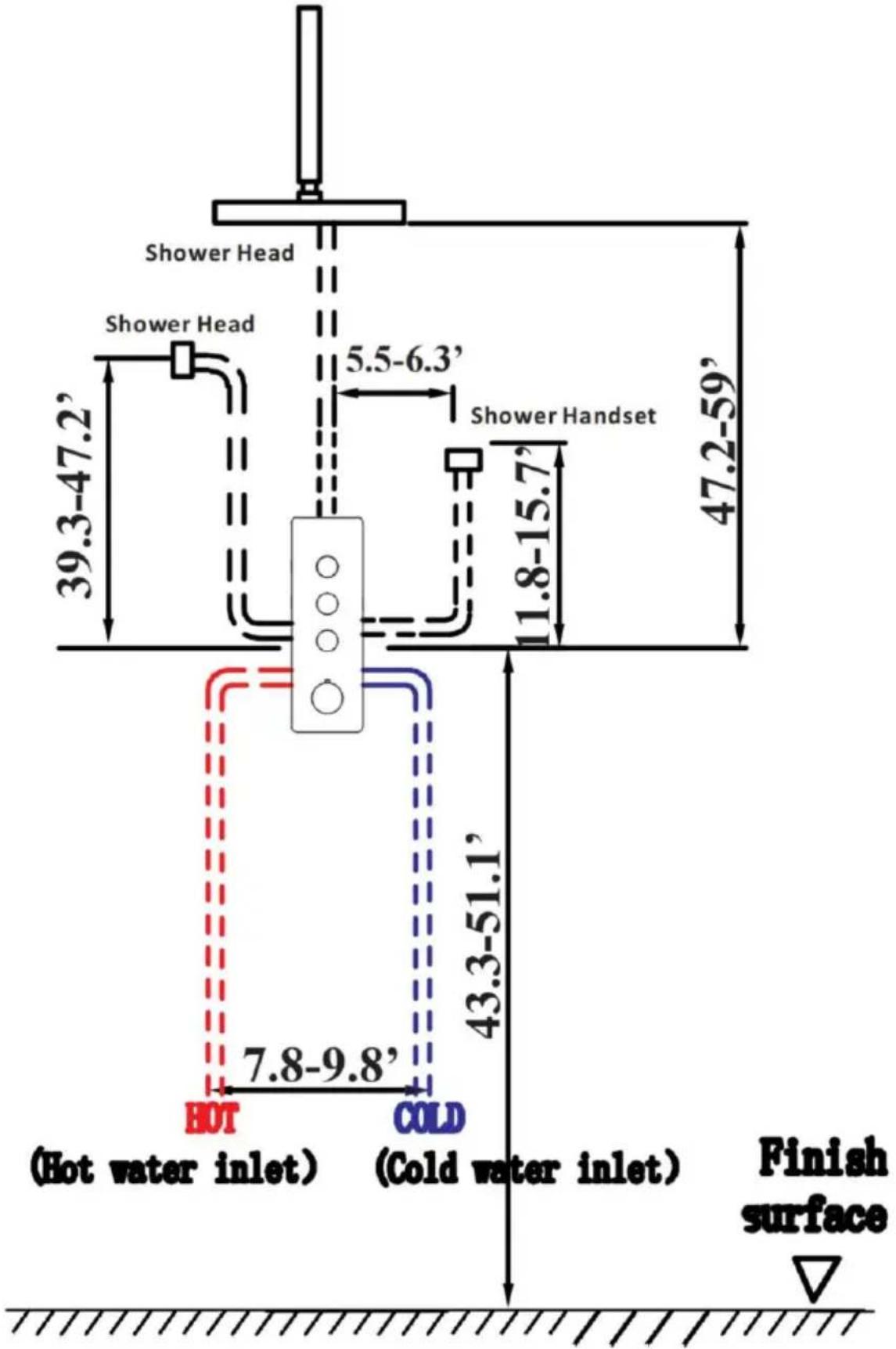

Sugerir dimensión de instalación

1. De acuerdo a las condiciones del sitio y el requisito de tamaño de I instalación y hacer un agujero.

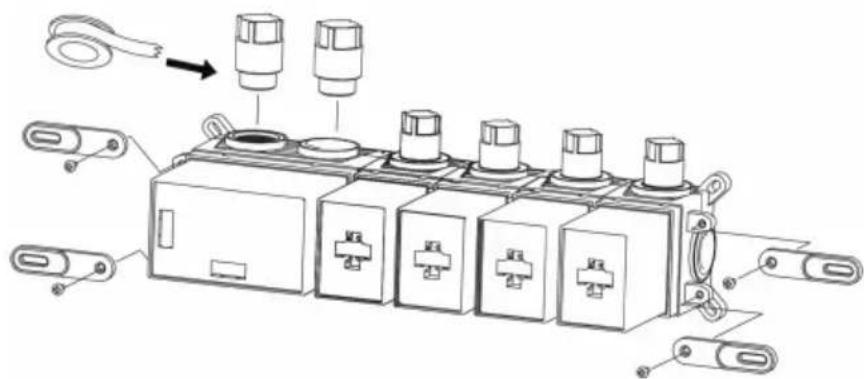

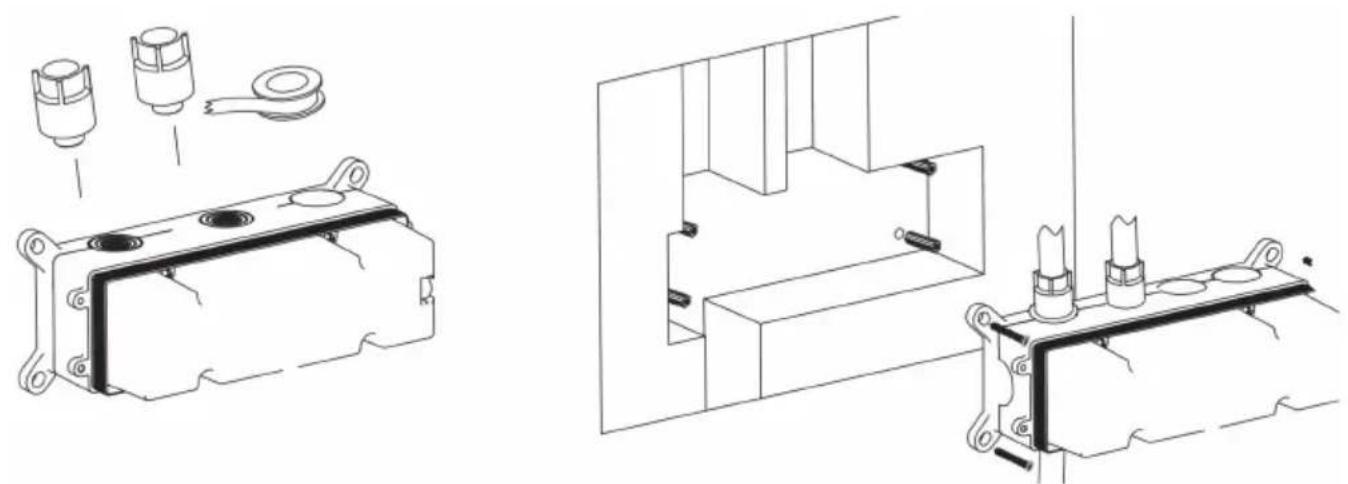

1. Según las condiciones del sitio y la instalación Requisito de tamaño para instalar la tubería. (2). Conectar la caja de plástico a la tubería, coloque la caja de plástico en la agujero, luego ajuste los niveles (la burbuja en el medio del nivelador).(3).Realizar los agujeros de posicionamiento.

Método 1 ( no es necesario fijar el soporte )

Método 2 (es necesario fijar el soporte)

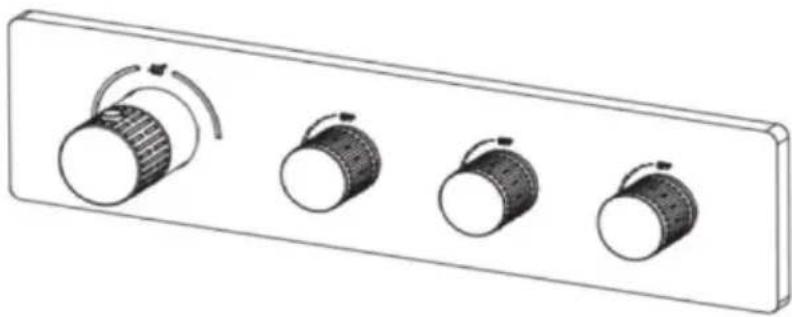

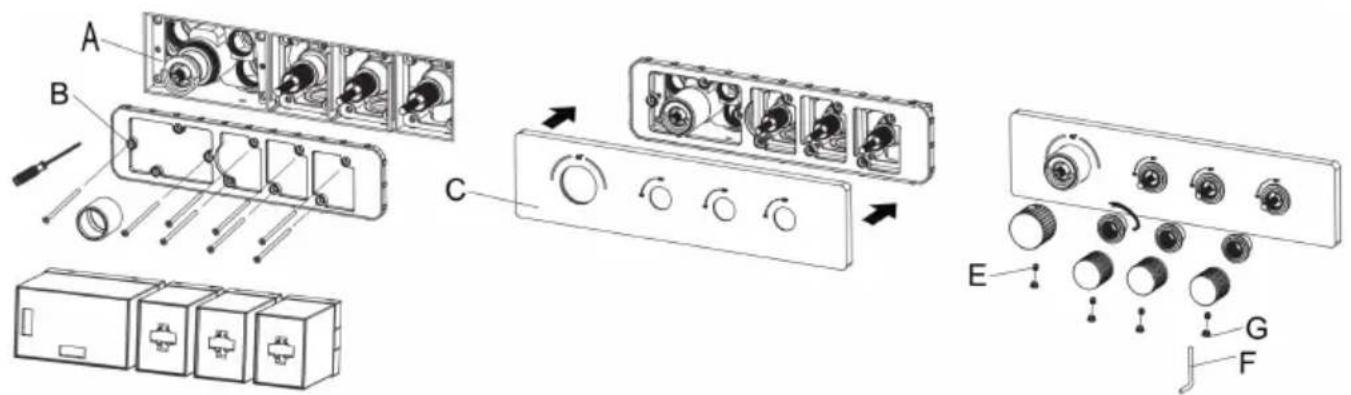

1. Retire la cubierta protectora cuando la pared terminada esté terminada e instale la Coloque el escudo (B) en la válvula (A) y presión contra la pared terminada. Luego, instale la manija (C), apriete los tornillo de fijación (E) con la llave Allen (F) y coloque la Botones de indicación

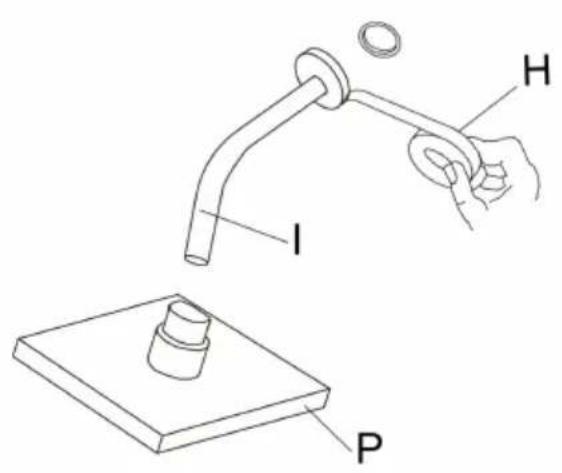

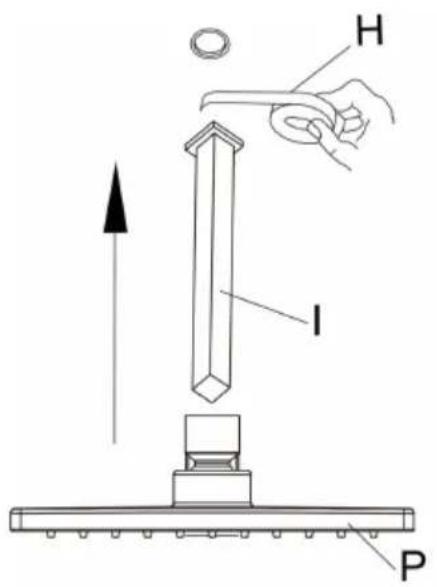

1. Abra el agua durante 1 minuto para eliminar cualquier residuo. Apliqucinta de teflón (H) a el tubo de cola roscado e instale la manguera de ducha (I) en la salida de la pared. Luego, conecte la ducha superior (P) caño .

H I P

H I P

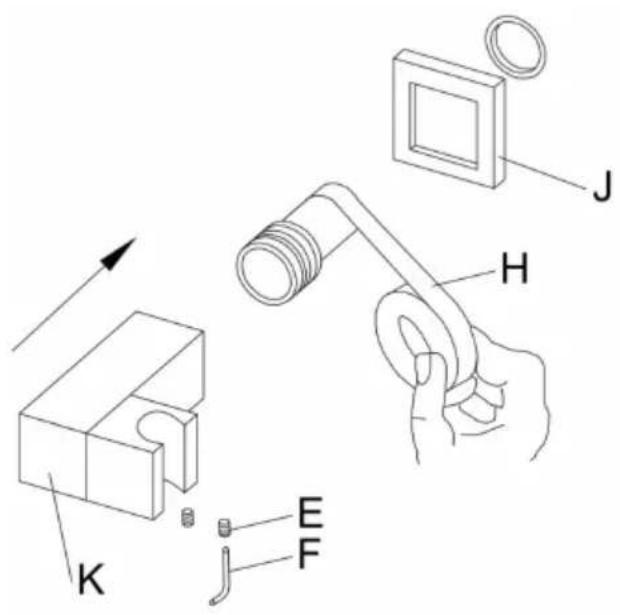

1. Aplique cinta de teflón (H) en el extremo roscado, La solución Coloque la placa de cubierta (d) en el soporte la fuente de alimentación de pared (K) atorníllela el soporte de suministro de pared (K) en la salida de la ducha de mano y atorníllelo (E) con una llave A (F).

2. La distancia entre el parte inferio de la abertura y La superficie de la baldosa es de 30 mm. Gire la boqui hacia la tubería incrustada en la par

1. Para mantener las condiciones de trabajo adecuadas se requiere limpieza cuando hay depósitos minerales . Aparecen en las boquillas de pulverización. Para limpiar los depósitos minerales o frotar suavemente las boquillas de goma e el cara de cabezal de la ducha para desalojarlo.
2. Para limpiar depósitos más pesados, retire el cabezal de la ducha y sumérjalo boca abajo en una taza de agua blanca. Vinagre durante 2-3 horas. Vuelva a colocar el cabezal de la ducha y ábralo en cada configuración de rocia para enjuagar. vinagre, NO utilice productos químicos agresivos ni limpiadores fuertes ni abrasivos. Esto puede dañar piezas o el producto terminado y puede anular la validez garantía.

Fabricante: Shanghaimuxinmuyeyouxiangongsi Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Lugar, Rancho Cucamonga, CA 91730

UK

REP
