MANUAL DE USUARIO UW60BL Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sigalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Indicaciones de seguridad 38

Instrucciones de instalación 40

Instalación (10011484) 41

Instalación (10011462 & 10011483) 43

Limpieza y mantenimiento 45

Solución de problemas 46

Ficha técnica del producto 47

Notas para cuidar del medio ambiente 51

Retirada del aparato 52

Fabricante e importador (Reino Unido) 52

DATOS TÉCNICOS

Número de artículo 10011462, 10011483, 10011484

Fuente de alimentación 220-240 V ~ 50/60 Hz

Nota: Para esta campana extractora puede adquirir un filtro de carbón activo con el número de artículo 10027528. Para ello, visite nuestra página web: www.elektronik-star.es

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.
• Limpie el aparato y el filtro con regularidad para que el aparato funcione siempre de manera eficiente. Desconecte el enchufe antes de limpiar el aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualificada.
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras sustancias combustibles, deberá garantizar una buena ventilación de la sala.
• No flamee nada bajo la campana extractora.
• Advertencia: La superficie del aparato puede alcanzar temperaturas muy elevadas durante el funcionamiento.

Indicaciones importantes de instalación

• El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos de gases u otras sustancias inflamables (no se aplica para aparatos que solo desvién el aire a la sala).
• Siga todas las disposiciones locales para montar las instalaciones de ventilación.

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación sufi ciente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin sufi ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del orifi cio de salida retornan a la estancia.

• Siempre debe proveer de sufi ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por orifi cios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación.

Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

INSTRUCCIONES DE INSTALACIÓN

Instalación con ventilación exterior

Nota: consulte las indicaciones de seguridad para utilizar el aparato si el aire se conduce hacia el exterior. Si la campana extractora se pone en funcionamiento al mismo tiempo que otro dispositivo desde la misma fuente de energía, la presión de la estancia no debe superar los 4 Pa (4 x 10 ^-5 Bar).

Instalación con ventilación interior

Si no tiene un conducto de humos externo, no necesitará un tubo de escape. La instalación corresponde a la instalación con ventilación externa.

Información importante para la instalación de los conductos de aire de escape

Las siguientes reglas deben ser observadas estrictamente para asegurar una óptima extracción de aire. El no seguir estas instrucciones reducirá el rendimiento y aumentará el nivel de ruido de la campana extractora.

• Coloque el tubo de escape lo más corto y recto posible.
• No utilice un tubo de escape más pequeño y no lo confine.
• Si se utilizan conductos flexibles, el conducto debe ser montado siempre firmemente para minimizar la pérdida de presión.
• Todos los trabajos de instalación deben ser realizados únicamente por un electricista o una persona cualificada.
• No conecte el conducto de escape de la campana extractora a un sistema de ventilación existente utilizado para otro aparato, como por ejemplo una chimenea.
• El ángulo de flexión del tubo de escape no debe ser inferior a 120°. Alinee el tubo horizontalmente. Alternativamente, el conducto debe subir desde el punto de partida y ser conducido a una pared exterior.
• Después del montaje, asegúrese de que la campana extractora esté nivelada para evitar que se acumule grasa en un lado.
• Asegúrese de que el conducto de escape seleccionado para la instalación esté a nivel con el cumple con las normas pertinentes y es resistente al fuego.

INSTALACIÓN (10011484)

Variante 1

1. La distancia entre la superficie de cocción y el borde más bajo de la campana extractora debe ser de al menos 65 cm (ver imagen 1).
2. Perfore dos agujeros de 8 mm de diámetro a la distancia adecuada.
3. Introduzca los tacos en los agujeros y apriete los tornillos. A continuación, coloque la carcasa (véase la figura 2).
4. Fije la campana con los tornillos de seguridad adjuntos (ver imagen 4).
5. A continuación, fije la solapa.

1	2
3	4

Variante 2

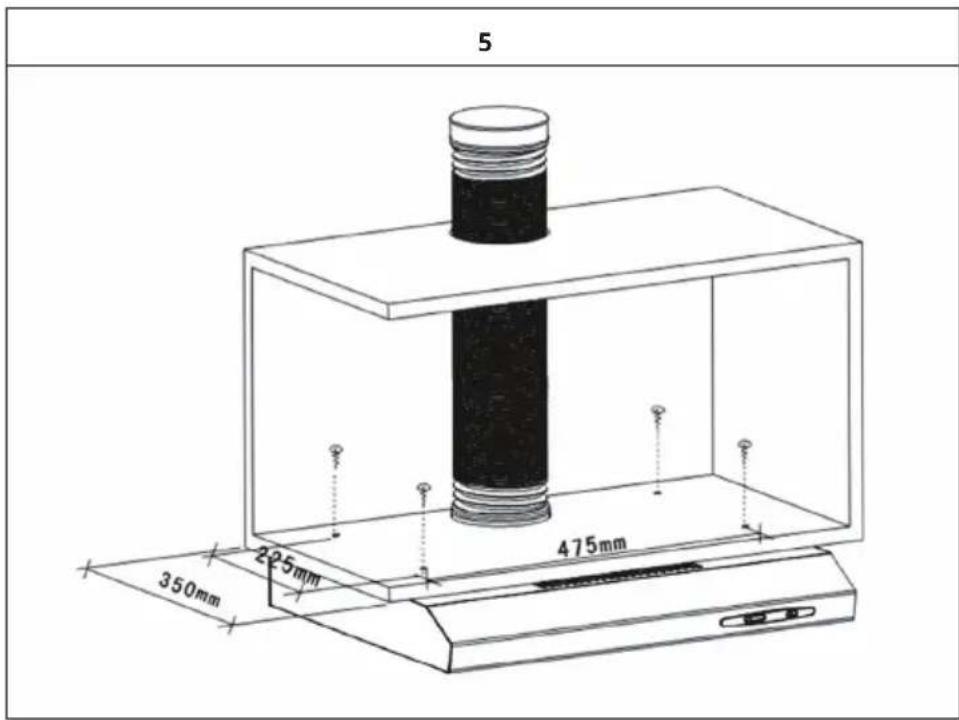

1. Realice cuatro agujeros de 6 mm de diámetro en la parte inferior del armario de cocina. del armario de la cocina. Si también ha pedido un tubo de extensión, taladre las aberturas correspondientes para él (ver Fig. 5).

2. Primero inserte el tubo de escape y luego se coloque la carcasa.

- La extensión del tubo que se muestra es una pieza opcional y no está incluida en el suministro.

- Por favor, retire la película protectora antes de comenzar la instalación.

- Hay dos opciones de ventilación (horizontal y vertical).

- Dependiendo de la opción que elija, tendrá que quitar/poner una de las tapas (ver imagen 6).

6
A	B

INSTALACIÓN (10011462 & 10011483)

Variante 1

1. La distancia entre la superficie de cocción y el borde más bajo de la campana extractora debe ser de al menos 65 cm.

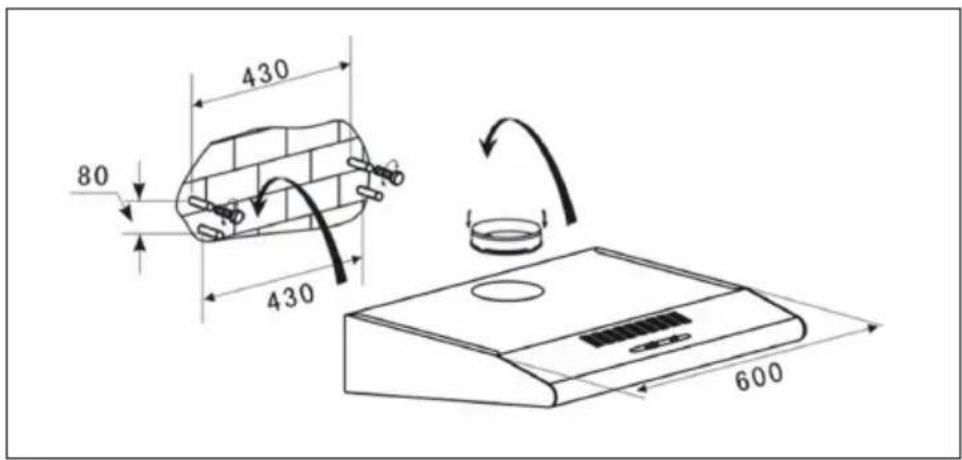

2. Para instalar la campana, perfore 4 agujeros con un diámetro de 8 mm. Fijese en la siguiente figura para conocer las distancias:

80 430 430 600

1. Introduzca los tacos en los agujeros y apriete los tornillos.
2. A continuación, coloque la cubierta. Fije la campana con los tornillos de seguridad adjuntos. Para apretar los tornillos internos, utilice la herramienta adjunta.
3. A continuación, fije la solapa.

Variante 2

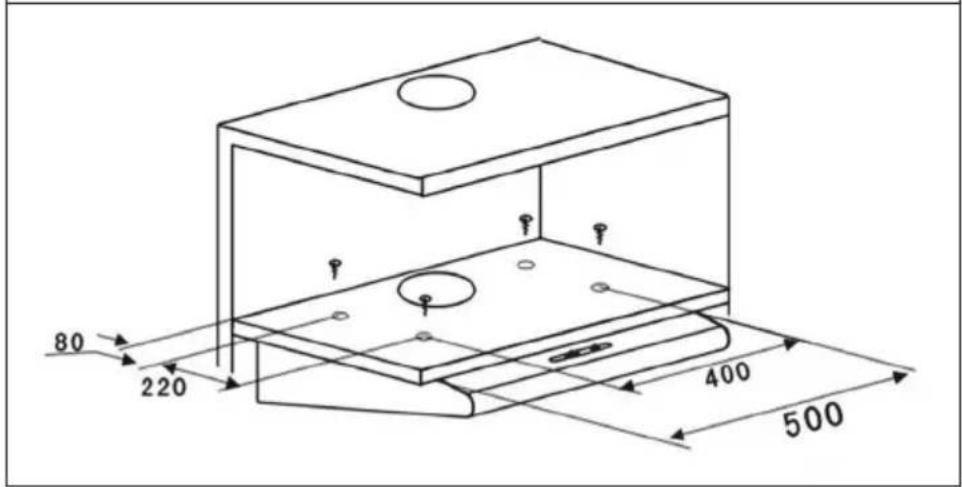

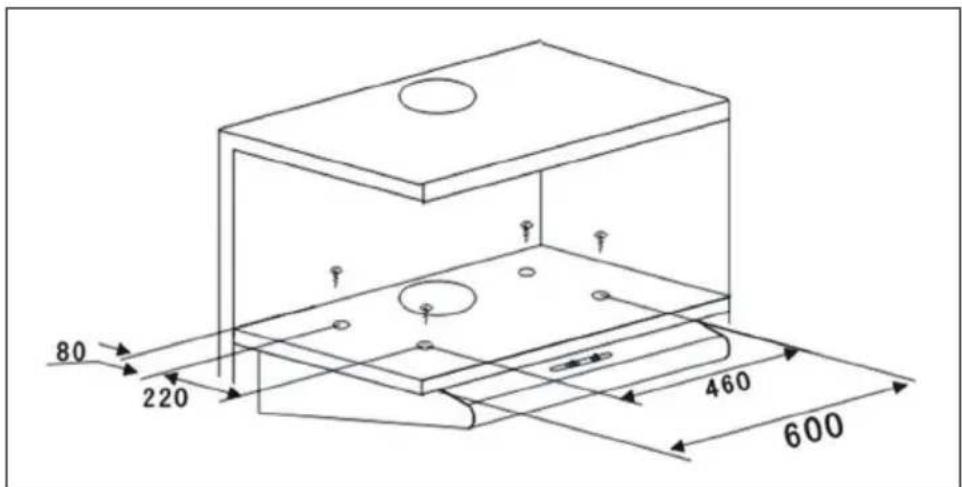

1. Realice cuatro agujeros de 6 mm de diámetro en la parte inferior del armario de cocina. Si también ha pedido una extensión de tubo abra las aberturas correspondientes para el tubo de escape.

2. Primero se inserta el tubo de escape y luego se coloca la carcasa.

80 220 460 600

80 220 400 500

LIMPIEZA Y MANTENIMIENTO

Antes de limpiar y mantener la campana extractora, apáguela y desenchufe el aparato de la toma de corriente. Las superficies exteriores son susceptibles a arañazos y manchas. Por lo tanto, no utilice limpiadores abrasivos y limpie cualquier residuo alcalino o ácido (jugo de limón, vinagre) inmediatamente después de la limpieza.

Superficies de acero inoxidable

El acero inoxidable debe ser limpiado regularmente para asegurar una larga vida útil. Utilice un limpiador de acero inoxidable. Limpie siempre a lo largo de la fibra del acero inoxidable para evitar que se raye.

Panel de control

El panel de control se puede limpiar con un paño húmedo y un detergente lavavajillas suave. Antes de limpiar, asegúrese de que el paño esté limpio y bien escurrido. Utilice un paño seco y suave para limpiar cualquier exceso de humedad después de la limpieza.

Limpieza mensual de los filtros de grasa

Limpie el filtro cada mes para evitar el riesgo de incendio. El filtro recoge la grasa, el humo y el polvo, lo que afecta a la eficiencia de la campana extractora. Si el filtro no se limpia, se acumularán residuos de grasa. Limpie el filtro con agua y un poco de detergente y déjelo secar al aire después.

SOLUCIÓN DE PROBLEMAS

Problema Posible causa	Solución
La luz está encendida pero el motor no funciona.	La ventilación está bloqueada.	Retire aquello que obstruye la ventilación.
	El condensador está averiado.	Sustituya el condensador.
	El motor está averiado. Sustituya el motor.
	El motor genera un olor extraño.	Sustituya el motor.
La luz está apagada y el motor no funciona.	La luz está fundida. Sustituya la luz.
	El enchufe está suelto. Conecte el enchufe a la toma de corriente.
La carcasa vibra. La hoja del rotor del ventilador está dañada.		Sustituya la hoja.
		Fije el motor.
		La carcasa está suelta. Fije la carcasa.
El aire no se extrae completamente.	La distancia entre la campana y la superficie de cocción es demasiado grande.	Reduzca la distancia.
	Circulación de aire demasiado fuerte a causa de puertas y ventanas abiertas.	Asegúrese de que no se formen corrientes de aire.

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo 10011462, 10011483
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	41,3 kWh/Año
Clase de eficiencia energética C
eficiencia fluidodinámica FDE	hood	9,2
Clase de eficiencia fluidodinámica E
Eficiencia de la iluminación LE	hood	37,5 Lux/W
Clase de eficiencia lumínica A
Eficacia de la separación de la grasa	GFEhood	69,6 %
Clase de eficiencia de separación de grasas		D
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		119,9 / 204,9 m^3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m^3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		60 / 71 dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	P_O	0	W
Consumo de energía en modo de espera	P_S	-	W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo 10011462, 100	11483
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	41,3 kWh/Año
Factor de extensión temporal f 1,7
eficiencia fluidodinámica FDE	hood	9,2
Índice de eficiencia energética EEI	hood	79,9
Caudal de aire medido en el punto óptimo	QBEP	108,8 m^3/h
Presión de aire medida en el mejor punto	PBEP	195 Pa
Flujo de aire máximo Q	max	204,9 m^3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	64,2 W
Potencia nominal del sistema de iluminación	WL	2	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	75 Lux
Consumo de energía medido en modo de espera	Po	--	W
Consumo de energía medido en estado apagado	Ps	0	W
Nivel de potencia sonora L	WA	71 dB
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo 10011484
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	43,7 kWh/Año
Clase de eficiencia energética C
eficiencia fluidodinámica FDE	hood	9,5
Clase de eficiencia fluidodinámica E
Eficiencia de la iluminación LE	hood	50,5 Lux/W
Clase de eficiencia lumínica A
Eficacia de la separación de la grasa	GFEhood	80,8 %
Clase de eficiencia de separación de grasas		C
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		99,6 / 209,7 m^3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m^3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		55 / 71 dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	P_O	0	W
Consumo de energía en modo de espera	P_S	-	W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo 10011484
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	43,7 kWh/Año
Factor de extensión temporal f 1,7
eficiencia fluidodinámica FDE	hood	9,5
Índice de eficiencia energética EEI	hood	81,2
Caudal de aire medido en el punto óptimo	QBEP	88,4 m^3/h
Presión de aire medida en el mejor punto	PBEP	262 Pa
Flujo de aire máximo Q	max	209,7 m^3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	67,9 W
Potencia nominal del sistema de iluminación	WL	2,1 W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	106 Lux
Consumo de energía medido en modo de espera	Po	--	W
Consumo de energía medido en estado apagado	Ps	0	W
Nivel de potencia sonora L	WA	71	dB
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el filtro a intervalos regulares y sustitúyalo si es necesario, para aumentar la eficacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para Gran Bretaña:
