MANUAL DE USUARIO VELAIRE 36B Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 80

Instalación 83

Descripción del aparato 86

Funcionamiento 87

Almacenamiento de vino 89

Mantenimiento y limpieza 92

Reparación de anomalías 93

Indicaciones sobre la retirada del aparato 94

Fabricante e importador (RU) 94

DATOS TÉCNICOS

Número de artículo 10047409
Suministro eléctrico	220-240 V ~ 50 Hz
Capacidad 85 L / 36 botellas
Dimensiones(altoxanchoxfondo) (mm)	59 x 56,3 x 59,5 cm
Peso ^1	33,2 kg
Refrigerante/peso R600a/25 g
Tipo de instalación Empotrable

1 El peso neto incluye los estantes y las dimensiones del mueble son sin el tirador de la puerta.

El fabricante se reserva el derecho de modificar las especificaciones anteriores sin previo aviso. Consulte la placa de características de su aparato. La capacidad de carga varía en función del tipo de disposición de las botellas o del tamaño de las mismas (en este caso se aplica el tamaño de botella de vino estándar de 750 ml).

INDICACIONES DE SEGURIDAD

- Este aparato no está diseñado para ser manejado por personas (incluidos niños) con discapacidad física, sensorial o psíquica o con falta de experiencia y conocimientos, salvo bajo supervisión de una persona responsable o tras recibir instrucciones sobre cómo utilizar el aparato.

- Los niños deben estar bajo vigilancia para evitar que jueguen con el aparato.

- Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica no deberán emplear el aparato antes de haber sido instruidos por su tutor o supervisor sobre su funcionamiento y funciones, indicaciones de seguridad y riesgos asociados. No permita que los niños jueguen con el aparato. No permita que los niños realicen tareas de mantenimiento o limpieza si no se encuentran bajo supervisión.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o una persona con cualificación similar para evitar accidentes.

- Para evitar un posible accidente causado por la inestabilidad del aparato, este debe instalarse de acuerdo con las instrucciones.

- Al colocar el aparato, procure no doblar o dañar el cable de alimentación.

- Asegúrese de que no hay varios enchufes o adaptadores de red en la parte posterior del aparato.

- Asegúrese de que las aberturas de ventilación de la carcasa del aparato o de la nevera empotrada no estén bloqueadas.

- No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, salvo que estén expresamente recomendados por el fabricante.

- El circuito del refrigerante no debe estar dañado.

- No utilice aparatos eléctricos en los compartimentos de refrigeración de bebidas del aparato a menos que estén específicamente recomendados por el fabricante.

- No almacene sustancias explosivas en la unidad, como botes de spray con propelente inflamable.

- Este aparato no está indicado para uso comercial, sino doméstico o en entornos similares. Entre ellos se incluyen:

- Cocinas para el personal de tiendas, oficinas y otros entornos de trabajo

- Granjas, hoteles, moteles y otros establecimientos residenciales

- Pensiones que ofrecen desayuno (Bed & Breakfast)

- Catering y aplicaciones similares no comerciales

Para mejorar la capacidad de refrigeración, siga las instrucciones siguientes:

• Mantener la puerta abierta durante un período prolongado puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.
• Limpie regularmente las superficies que puedan estar en contacto con los alimentos. Limpie el drenaje de agua regularmente.
• Limpie los depósitos de agua (si los hay) si no se han utilizado durante 24 horas. Enjuague el sistema de agua conectado a un suministro de agua (si lo hay) si no se ha extraído agua durante 5 días.
• Si no va a utilizar el frigorífico durante un tiempo, apáguelo, deje que se descongele, límpielo y séquelo. Deje la puerta abierta para evitar la formación de moho en el aparato.

Nota: Este aparato contiene el refrigerante isobutano (R600a), un gas natural de alta compatibilidad medioambiental, pero inflamable. Aunque es inflamable, no daña la capa de ozono ni aumenta el efecto invernadero. La utilización de este refrigerante provoca un aumento de ruido del aparato. Además del ruido del compresor, podrá escuchar también el flujo del refrigerante. Este hecho es inevitable y no produce ningún efecto negativo en el rendimiento del aparato. Durante el transporte, tenga cuidado para evitar dañar el circuito de refrigeración. Las fugas de refrigerante pueden irritar los ojos.

ADVERTENCIA

Cuando utilice, repare o deseche el aparato, busque el símbolo de la izquierda situado en la parte posterior o en el compresor del aparato. Este símbolo advierte de posibles incendios. Hay sustancias inflamables en los conductos de refrigerante y en el compresor. Mantenga el aparato alejado de fuentes de fuego durante su uso, mantenimiento y eliminación.

Indicaciones específicas para un uso adecuado

• Este aparato está destinado únicamente al almacenamiento de vino.
• Este aparato no está destinado a ser utilizado como aparato empotrado a menos que se indique explícitamente en las instrucciones.
• Este aparato no es adecuado para congelar alimentos.

Nota: se recomienda ajustar la temperatura a 12 °C. Si la temperatura es demasiado alta, el vino puede estropearse, si la temperatura es demasiado baja, se consumirá mucha electricidad.

Notas especiales sobre los estantes

• Utilice únicamente los estantes proporcionados por el fabricante.
• No obstruya nunca los orificios de las baldas ni utilice otro tipo de baldas no homologadas por el fabricante, ya que pueden provocar una mala refrigeración o aumentar el consumo de energía.
• Le recomendamos que utilice los estantes como se indica para que la energía se utilice de la manera más eficiente posible.

Notas sobre temperatura ambiente

Instale este aparato en un lugar donde la temperatura ambiente corresponda a la clase climática indicada en la placa de características del aparato.

SN	Baja	Este frigorífico está diseñado para su uso a temperatu-ras ambiente de 10-32 °C.
N	Moderada	Este frigorífico está diseñado para su uso a temperatu-ras ambiente de 16-38 °C.
ST	Subtropical	Este frigorífico está diseñado para su uso a temperatu-ras ambiente de 16-38 °C.
T	Tropical	Este frigorífico está diseñado para su uso a temperatu-ras ambiente de 16 a 43 °C.

La temperatura ambiente afecta a la temperatura interna de la nevera para vinos. Para un funcionamiento óptimo de la vinoteca, se recomienda una temperatura ambiente de 23 °C a 25 °C.

INSTALACIÓN

Antes del primer uso

Deje reposar la unidad durante 24 horas antes de utilizarla por primera vez para que el refrigerante se disperse. Deje la puerta abierta durante este tiempo para que se disipe cualquier olor relacionado con la producción.

Nota: todos los modelos sin ventilación frontal o respiraderos frontales son unidades independientes no empotrables.

Lugar de instalación

El lugar donde se coloca el aparato debe:

• ser una buena base y estar bien ventilado.
• estar alejado de la luz solar directa y de las fuentes de calor.
• no estar demasiado húmedo, como baños o aseos.
• tener un suelo nivelado.
• tener una conexión eléctrica normalizada.
• tener una toma de corriente con protección contra subidas de tensión.
• estar lejos de microondas, ya que sus interferencias podrían tener un efecto negativo en el aparato.

Además, la temperatura ambiente de la sala no debe ser ni muy baja ni muy alta. El frío y el calor pueden tener un efecto negativo en la unidad, de modo que no se alcance la temperatura interior deseada.

Instalación

• Retire todo el material de embalaje de la nevera y sus alrededores.
• Coloque el frigorífico de forma que el enchufe sea accesible en todo momento. Desenchufe el cable de alimentación y coloque el aparato en su ubicación definitiva. Colóquelo de manera que el compresor no esté obstruido y no esté en contacto con otros objetos o paredes.
• Nivele los pequeños desniveles del suelo antes de llenar el aparato. Para ello, utilice los pies ajustables. Gire las patas traseras hasta el fondo y nivele la pendiente con las dos patas delanteras.

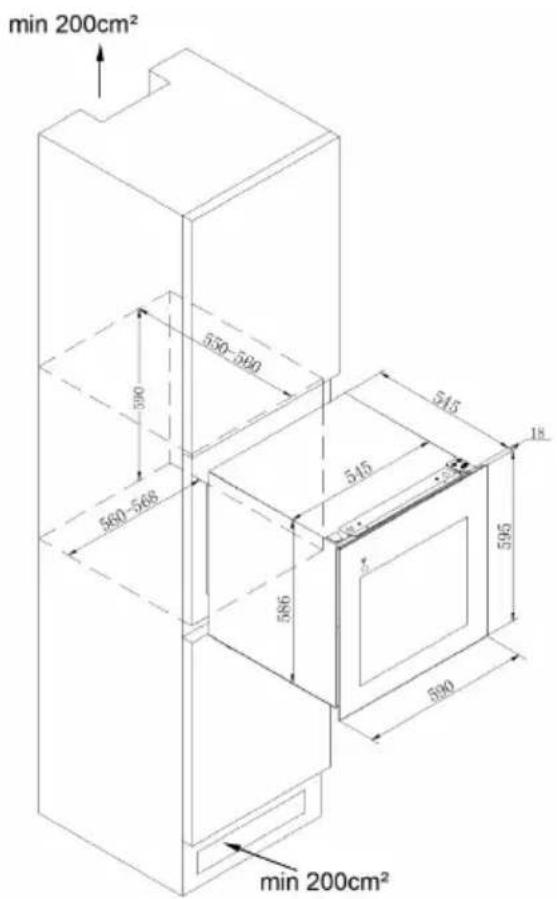

Instrucciones completas integradas para el montaje en columna

PELIGRO DE DAÑOS : ¡La vinoteca tiene una puerta de cristal alargada y no debe colocarse verticalmente en ningún momento!

La puerta del aparato sella el aparato empotrado casi por completo, por lo que debe instalarse un respiradero en la base de la carcasa. El aire calentado debe ser conducido a través del conducto de ventilación hacia la pared posterior de la carcasa y descargado hacia arriba. Los conductos de ventilación deben tener una sección transversal de al menos 200 cm².

min 200cm² 590 560-580 545 515 595 586 590 580 min 200cm²

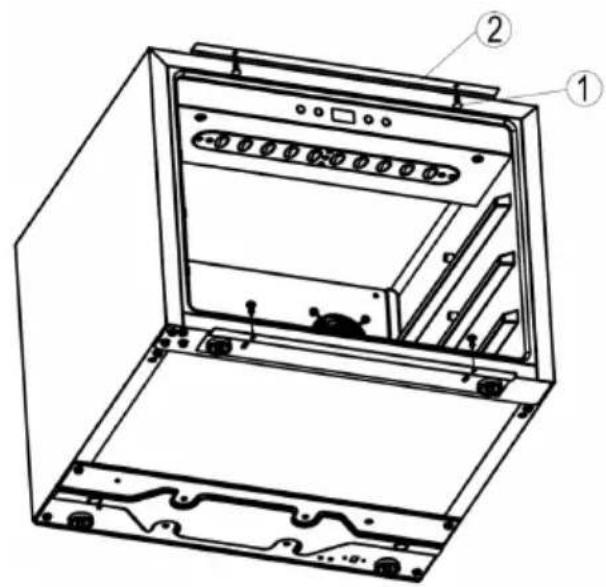

Montaje del soporte

El aparato está provisto de un par de soportes en la parte superior (②) e inferior. Es posible que este par de soportes no sean necesarios y pueden retirarse dependiendo de su situación real de instalación cuando instale el aparato en su armario.

Si la abertura de su armario es mayor que el aparato, puede atornillar 4 tornillos (①, ST4.0*13) (embalados por separado en una bolsa de plástico) en el panel de madera interior del armario.

De este modo, el aparato quedará firmemente instalado y fijado en el armario.

Nota: El vendedor no se hace responsable de los daños que puedan sufrir la puerta u otras piezas durante el funcionamiento si el usuario final no sigue estas instrucciones para fijar el aparato con un armario en caso necesario.

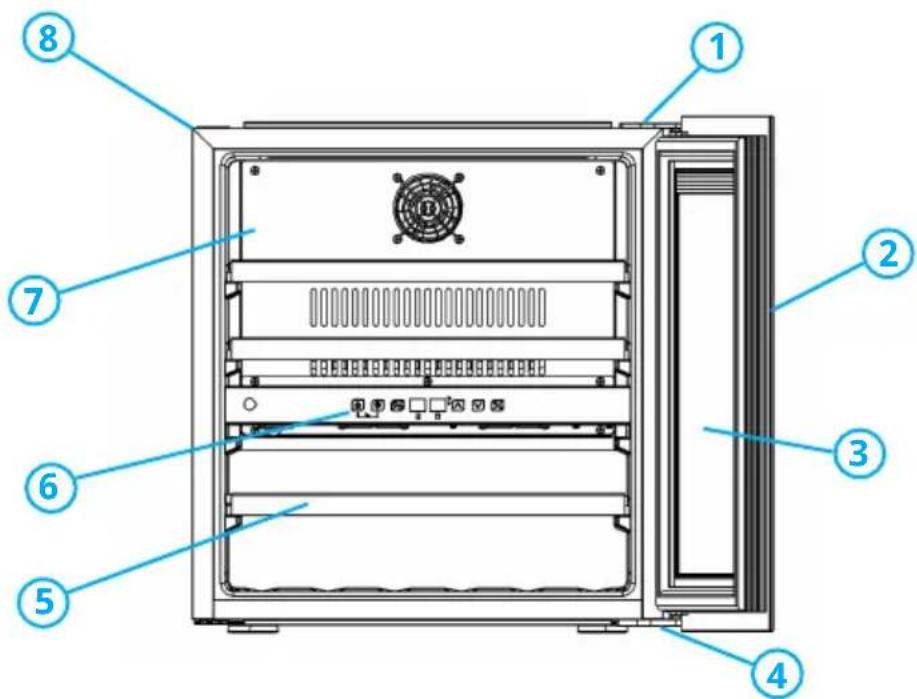

DESCRIPCIÓN DEL APARATO

2 Junta de la puerta

6 Panel de control

3 Puerta

7 Placa de cubierta

4 Bisagra inferior

8 Carcasa

Los estantes, marcos de puertas, tiradores y otros accesorios pueden variar según el modelo y la configuración. Todas las imágenes de este manual son sólo de referencia. Es posible que el aparato que adquiera no sea exactamente igual al que se muestra aquí. Consulte el producto real.

FUNCIONAMIENTO

Puesta en marcha

Limpieza del compartimento

Antes de encender el aparato, limpie su interior y compruebe que el tubo de desagüe está correctamente conectado. Para más detalles, consulte el apartado "Mantenimiento y limpieza".

Instalación

Antes de encender el aparato por primera vez, déjelo reposar durante al menos 30 minutos.

Encender el aparato

El aparato empezará a funcionar y a enfriarse por dentro al cabo de una hora. Si no es así, compruebe la conexión eléctrica.

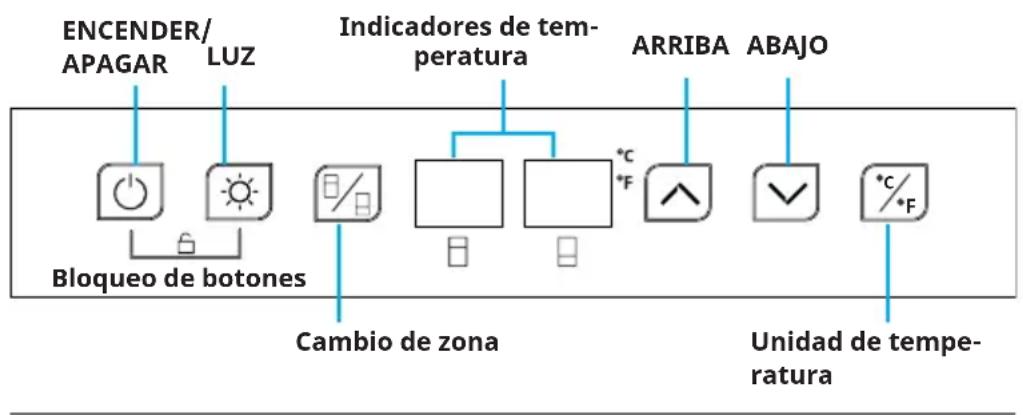

Panel de control

ENCENDER/ APAGAR LUZ Indicadores de tem- peratura ARRIBA ABAJO Bloqueo de botones Cambio de zona Unidad de tempe- ratura

Nota: No se pueden utilizar todos los botones en modo bloqueado. Por favor, desbloquee primero.

ENCENDER/APAGAR

1. Mantenga pulsado el botón durante 3 segundos, apague el aparato y póngalo en modo de espera.
2. Mantenga pulsado el botón de nuevo durante 3 segundos para volver al funcionamiento normal.

LUZ

Pulse el botón y encienda o apague las luces LED del interior. El botón no es válido en modo de espera.

Cambio de zona

Pulse el botón para cambiar entre las zonas superior e inferior y seleccione la zona deseada para el ajuste de la temperatura. Pulse el botón una vez, la pantalla LED de la zona seleccionada parpadea regularmente. Pulse las teclas ARRIBA y ABAJO para seleccionar la temperatura. Pulse de nuevo el botón para cambiar de zona y ajustar la temperatura.

ARRIBA

Pulse el botón una vez, la pantalla LED parpadea regularmente para indicar la temperatura ajustada actual. Pulse de nuevo para modificar la temperatura ajustada, pulse una vez para aumentar en 1°C. El parpadeo regular se detiene después de 5 segundos si no se pulsa ningún botón y se guarda la nueva temperatura ajustada. La pantalla LED vuelve a mostrar la temperatura interior actual.

ABAJO

Pulse una vez, la pantalla LED parpadea a intervalos regulares para mostrar la temperatura ajustada actualmente. Pulse de nuevo para modificar la temperatura ajustada, pulse una vez para reducirla en 1°C. El parpadeo regular se detiene después de 5 segundos si no se pulsa ningún botón y se guarda la nueva temperatura ajustada. La pantalla LED vuelve a mostrar la temperatura interior actual.

Bloqueo de botones

1. Bloquear: Mantenga pulsados ambos botones simultáneamente durante 3 segundos para bloquear el panel de control.
2. Desbloquear: Mantenga pulsados ambos botones simultáneamente durante 3 segundos para bloquear el panel de control.

Cambiar la unidad en la pantalla de temperatura (Fahrenheit/Celsius)

Cambie la visualización de la temperatura entre Fahrenheit y Celsius pulsando el botón durante 3 segundos.

Activación del abrepuertas

Pulse brevemente este botón y la luz del botón parpadeará. En ese momento, la varilla de empuje empujará la puerta para abrirla. Una vez abierta la puerta, la varilla de empuje se retrae automáticamente y la luz del botón deja de parpadear.

¡Atención!

• La temperatura de fábrica de este producto es de 12°C, y el rango de temperatura correspondiente debe ajustarse en función del vino real.
• La temperatura de refrigeración puede ajustarse entre 5 y 20 °C.
• Si se produce un mal funcionamiento del sistema y suena la alarma, pulse cualquier botón del panel de control para detener el sonido de la alarma.

ALMACENAMIENTO DE VINO

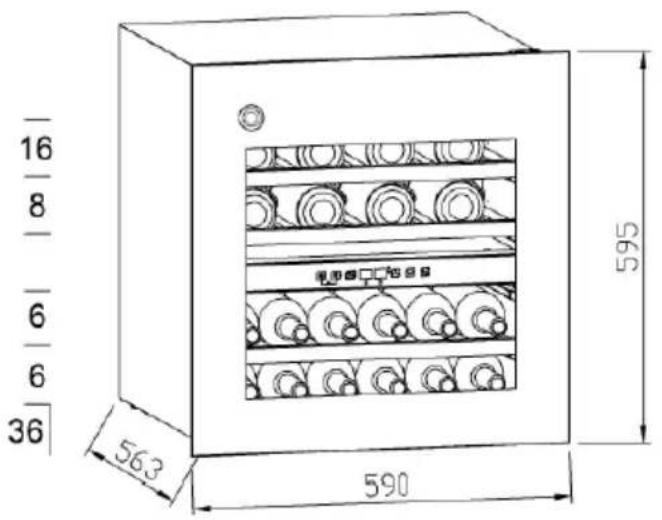

• El aparato está equipado con un estante independiente para que su colección de vinos pueda madurar tranquilamente.
• 2+1 estantes de madera Capacidad de carga: 36 botellas. (Tamaño estándar de botella de vino de 750 ml)

16 8 6 6 36 563 590 595

• La capacidad de carga varía en función del tipo de disposición de las botellas o de los diferentes tamaños de las mismas.
• Cada estante está diseñado para 1 o 2 capas de botellas de vino. No se recomienda colocar más de 2 capas de botellas de vino en un estante.
• Cada estante puede extraerse parcialmente para facilitar el almacenamiento de las botellas de vino.
• Abra la puerta lo suficiente antes de sacar los estantes.
• Si es posible, el estante no debe colocarse delante del ventilador para no bloquear la entrada de aire y perjudicar el rendimiento de refrigeración.
• Si no se va a utilizar la vinoteca durante un periodo prolongado, es aconsejable apagarla, limpiarla cuidadosamente y abrir la puerta para que se ventile.
• La siguiente tabla muestra las temperaturas recomendadas para almacenar y disfrutar del vino.

Tabla de temperaturas para servir vino

Todos los vinos maduran a la misma temperatura, es decir, a una temperatura constante de entre 11 °C y 14 °C. La siguiente tabla muestra la mejor temperatura de consumo para diferentes tipos de vino.

Variedad de vino °C °F
Champán sin añada, burbujeante o espumoso	6	43
Semillon blanco seco, Sauvignon Blanc	8	46
Champán de cosecha	10 50
Chardonnay blanco seco	10 50
Gewürztraminer blanco seco, Riesling, Pinot Grigio	10 50
Sauternes blanco dulce, Barsac, Montbazillac, vino de hielo, cosecha tardía	10 50
Beaujolais	13 55
Cosecha blanca dulce: Sauternes...	14 57
Chardonnay blanco (de cosecha)	14 57
Pinot Noir tinto	16 61
Garnacha roja, Syrah	16 61
Pinot Noir tinto (de cosecha)	18 65
Cabernet y Merlot: francés, australiano, neozelandés, chile-no, italiano, español, californiano, argentino, etc.	20 68
Burdeos (de cosecha)	Temperatura am-biente máxima 20 °C/ 68 °F.

Consejo: guarde el vino a entre 1 y 2 °C menos que la temperatura de consumo recomendada, ya que se calienta ligeramente al servirlo en la copa.

Consejo: los vinos tintos con cuerpo deben abrirse 2-3 horas antes de su consumo para que el vino pueda respirar y liberar su aroma.

Información importante sobre la temperatura

Este aparato ha sido diseñado para garantizar unas condiciones óptimas de conservación y/o servicio de sus vinos. Los buenos vinos requieren un cuidado largo y suave y necesitan condiciones especiales para alcanzar su máximo potencial.

Solo la temperatura de la «dégustation» (cata de vinos) varía según el tipo de vino (véase la tabla de temperaturas de servicio del vino más arriba).

Al igual que en las bodegas naturales empleadas por los viticultores para una conservación a largo plazo, lo importante no es la temperatura exacta, sino su consistencia. En otras palabras, mientras la temperatura de su nevera para vinos sea constante (entre 11 °C y 14 °C o 52 °F y 57 °F), sus vinos se conservarán en condiciones óptimas.

No todos los vinos mejoran con los años. Algunos deben beberse en una fase temprana (2 a 3 años), mientras que otros tienen un enorme potencial de envejecimiento (50 años y más). Todos los vinos tienen un pico de madurez.

Consulte a su vendedor de vinos para obtener la información pertinente.

Si la temperatura es demasiado alta (más de 22 °C), el vino madurará demasiado rápido, impidiendo que los aromas se desarrollen más. Si la temperatura es demasiado baja (menos de 5 °C), el vino no puede madurar completamente.

Las fluctuaciones de temperatura estresan al vino e interrumpen el proceso de maduración. Por lo tanto, es muy importante mantener una temperatura constante.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA Riesgo de descarga eléctrica

Si no se desenchufa el aparato durante el mantenimiento y la limpieza, se pueden producir descargas eléctricas u otras lesiones.

Limpieza

• Desconecte el aparato de la red eléctrica.
• Limpie el aparato con un paño suave o una esponja y agua.
• No utilice disolventes orgánicos, productos de limpieza alcalinos, agua hirviendo, detergente en polvo ni líquidos ácidos, etc.
• No enjuague el compartimento del aparato.
• Limpie regularmente las superficies que puedan entrar en contacto con sistemas de desagüe accesibles.

Desconecte la alimentación eléctrica

La mayoría de los fallos de alimentación pueden subsanarse en poco tiempo. Para proteger sus vinos durante un corte de corriente, evite abrir la puerta en la medida de lo posible. En caso de apagones muy prolongados, tome las medidas necesarias para proteger sus vinos.

Larga pausa de funcionamiento

Retire todas las botellas del aparato, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar la formación de moho en el aparato.

Si el aparato se desconecta de la red eléctrica o se produce un corte de corriente, debe esperar al menos cinco minutos antes de volver a encenderlo.

Como mover el dispositivo

• Desconecte la alimentación eléctrica y desenchufe el dispositivo
• Retire todas las botellas del dispositivo.
• Al desplazar el dispositivo, no lo incline más de 45°.

REPARACIÓN DE ANOMALÍAS

Anomalía Solución
La unidad hace mucho ruido.	Ajuste el pie delantero para que el aparato quede nivelado.Coloque el aparato a cierta distancia de las paredes.
Ruidos de flujo en el aparato.	Esto es normal porque el refrigerante circula por el interior.
El aparato no se enciende.	Asegúrese de que el aparato está correctamente conectado a la red eléctrica.Asegúrese de que el aparato está encendido.En caso de corte de corriente, el compresor se reiniciará transcurridos 5 minutos.
El compresor funciona continuamente.	Si no se genera refrigeración, llame al servicio de atención al cliente.
La puerta no cierra herméticamente.	Tras un uso prolongado, la junta de la puerta puede endurecerse y deformarse parcialmente.1. Caliente la junta de la puerta con una pistola de aire caliente o un paño caliente.2. En cuanto se haya ablandado la junta, cierre la puerta.
El aparato no enfría lo suficiente.	Ajuste la temperatura.Mantenga el aparato alejado de la luz solar y del calor. No abra la puerta con frecuencia si no es necesario.
Olores desagradables en el interior del aparato.	Un ligero olor a plástico de los aparatos recién comprados es normal y desaparece al poco tiempo.Limpie el compartimento y airéelo durante unas horas.
Condensación en la puerta de cristal.	No abra la puerta con frecuencia ni durante mucho tiempo.No ajuste la temperatura demasiado baja.Las altas temperaturas ambientales y la elevada humedad provocan condensación.
La luz no funciona. Compruebe	primero el suministro eléctrico.Llame al servicio de atención al cliente del distribuidor si la luz está defectuosa.

Códigos de error

	Error
E1	Fallo del sensor de temperatura.	Circuito abierto.
E2 Cortocircuito
E3	Fallo del sensor de desescarche.	Circuito abierto.
E4 Cortocircuito

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Alemania.

Contacto: [e-mail]

Importador para Gran Bretaña:

Ficha de información del producto

REGLAMENTO DELEGADO (UE) 2019/2016 DE LA COMISIÓN en lo relativo al etiquetado energético de los aparatos de refrigeración domésticos

Nombre o marca comercial del proveedor: Klarstein

Dirección del proveedor: Customer service, Wallstraße 16, 10179 berlin, DE

Identificador del modelo: 10047409

Tipo de aparato de refrigeración:

Aparato de bajo nivel de ruido: No Tipo de diseño: Encastrable
Armarios para la conservación de vinos:	Sí	Otros aparatos de refrigeración:	No

Parámetros generales del producto:

Parámetro Valor Parámetro Valor
(milímetros)	Altura	595	Volumen total (dm3 o l) 85
	Anchura	590Dimensiones totales
	Pro-fundidad	563
IEE 169 Clase de eficiencia energé-		tica		G
Ruido acústico aéreo emitido [dB(A) re 1 pW]		41	Clase de ruido acústico aéreo emitido	C
Consumo de energía anual (kWh/a)		140 Clase climática:		templada extendida, templada, tropical
Temperatura ambiente mínima (°C) en la que puede funcionar el aparato de refrigeración		10	Temperatura ambiente máxima (°C) en la que puede funcionar el aparato de refrigeración	38
Ajuste de invierno No

Parámetros de los compartimentos:

Tipo de compartimento	Parámetros y valores de los compartimentos
	Volumen del compartimento (dm3 o l)	Ajuste de temperatura recomendado para la conservación optimizada de los alimentos (°C).Estos ajustes no contradirán las	Capacidad de congelación (kg/24h)	Defrosting type (auto-defrost=A, manual defrost=M)
			condiciones de conservación contempladas en el anexo IV, cuadro 3.
Despensa No - - - -
Conservación de vinos Sí	85,0 12	- A,
Compartimento bodega	No - - -
Alimentos frescos No - - -
Helador No - - - -
0 estrellas o fabricación de hielo	No - - -
1 estrella No - - - -
2 estrellas No - - - -
3 estrellas No - - - -
4 estrellas No - - - -
Sección 2 estrellas No - - -
Compartimento de temperatura variable	- - - -
En el caso de los armarios para la conservación de vinos
Número de botellas de vino estándar			36
Parámetros de las fuentes luminosas:
Tipo de fuente luminosa			-
Clase de eficiencia energética			-
Duración mínima de la garantía ofrecida por el fabricante: 24 meses
Información adicional:
Enlace del sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4, letra a), de anexo del Reglamento (UE) 2019/2019: https://www.electronic-star.com/
