MANUAL DE USUARIO CETI 15-N COINTRA

ADVERTENCIAS GENERALES

• Le rogamos leer atentamente las advertencias contenidas en este manual de instrucciones, ya que proporcionan información importante sobre la instalación, el uso y el mantenimiento.
• Este manual de instrucciones es parte integrante y esencial del producto, y el usuario debe guardarlo con esmero para consultarlo cuando sea necesario.
• Si el aparato se vende o cede a otro propietario, o se cambia de lugar, el manual debe acompañarlo para que el nuevo propietario o el instalador puedan consultarlo.
• La instalación y el mantenimiento deben ser realizados por un técnico autorizado, en conformidad con las normas vigentes y las instrucciones del fabricante.
• La instalación incorrecta o la falta del mantenimiento apropiado pueden causar daños materiales o personales. Se excluye cualquier responsabilidad del fabricante en caso de daños causados por errores en la instalación y el uso o por incumplimiento de las instrucciones del fabricante.
• Antes de efectuar cualquier operación de limpieza o mantenimiento, desconecte el aparato de la red de alimentación eléctrica mediante el interruptor

general u otro dispositivo de corte.

- En caso de avería o funcionamiento incorrecto del aparato, desconéctelo y hágalo reparar únicamente por un técnico autorizado. Acuda exclusivamente a personal autorizado. Las reparaciones del aparato y la sustitución de los componentes deben ser efectuadas solamente por técnicos autorizados y con recambios originales. En caso contrario, se puede comprometer la seguridad del aparato.

- Para garantizar el buen funcionamiento del aparato es necesario que el mantenimiento periódico sea realizado por personal cualificado.

- Este aparato debe destinarse solamente al uso para el cual ha sido expresamente diseñado. Todo otro uso ha de considerarse impropio y, por lo tanto, peligroso.

- Desembale el aparato y compruebe que esté en perfecto estado. Los materiales de embalaje son una fuente potencial de peligro: no los deje al alcance de los niños.

- Este aparato puede ser utilizado por niños de no menos de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo

bajo vigilancia e instrucciones sobre el uso seguro y después de comprender bien los peligros inherentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato a cargo del usuario pueden ser efectuados por niños de al menos 8 años de edad siempre que sean vigilados.

• En caso de duda, no utilice el aparato y consulte a su proveedor.

• Deseche el aparato y los accesorios de acuerdo con las normas vigentes.

• Las imágenes contenidas en este manual son una representación simplificada del producto. Dicha representación puede tener diferencias ligeras y no significativas con respecto al producto suministrado.

• APARATO DESTINADO PARA USO DOMÉSTICO, NO APTO PARA USO INDUSTRIAL.

	Este símbolo indica “Atención” y se encuentra junto a las advertencias de seguridad. Respetar escrupulosamente dichas advertencias para evitar situaciones peligrosas o daños a personas, animales y cosas.
	Este símbolo muestra la información que no conlleva riesgos personales o materiales.

CE El marcado CE acredita que los productos cumplen los requisitos fundamentales de las directivas aplicables. La declaración de conformidad puede solicitarse al fabricante.

ÍNDICE

1 INSTRUCCIONES DE USO 7

1.1 Presentación ....7
1.2 Símbolos de la pantalla....7
1.3 Teclas del panel de control....7
1.4 Panel de Control....7
1.5 FUNCIONAMIENTO....7

1.5.1 Encendido y Apagado 8
1.5.2 Funcionamiento NORMAL 8

1.5.2.1 Ajuste de temperatura....8
1.5.2.2 Agua Caliente Sanitaria....8

1.5.3 Modo ECO....8

1.5.3.1 Habilitar modo ECO 8
1.5.3.2 Ajuste de temperatura en modo ECO 8
1.5.3.3 Deshabilitar modo ECO 8

1.5.4 Función Energía Solar....8

2 INSTRUCCIONES DE INSTALACIÓN ....9

2.1 Disposiciones generales 9
2.2 Lugar de instalación 9
2.3 Montaje del calentador....9
2.4 Conexiones hidráulicas 10
2.5 Conexión del gas....10
2.6 Conexiones eléctricas ....11
2.7 Conductos de aire y humos....11

3.1.1 Cambio de gas 13
3.1.2 Calibración de la válvula de gas.... 14

3.2 PUESTA EN MARCHA....15

3.2.1 Antes de encender el calentador.... 15
3.2.2 Controles durante el funcionamiento.... 15

3.3 MANTENIMIENTO 15

3.3.1 Control periódico 15
3.3.2 Apertura de la cubierta....16

3.4 ERRORES....16

3.4.1 Lista de Errores.... 16
3.4.2 Historical de Errores.... 16

3.5 PARÁMETROS....16

3.5.1 Lista de Parámetros....17

4 CARACTERÍSTICAS Y DATOS TÉCNICOS....18

4.1 Dimensiones y conexiones.... 18

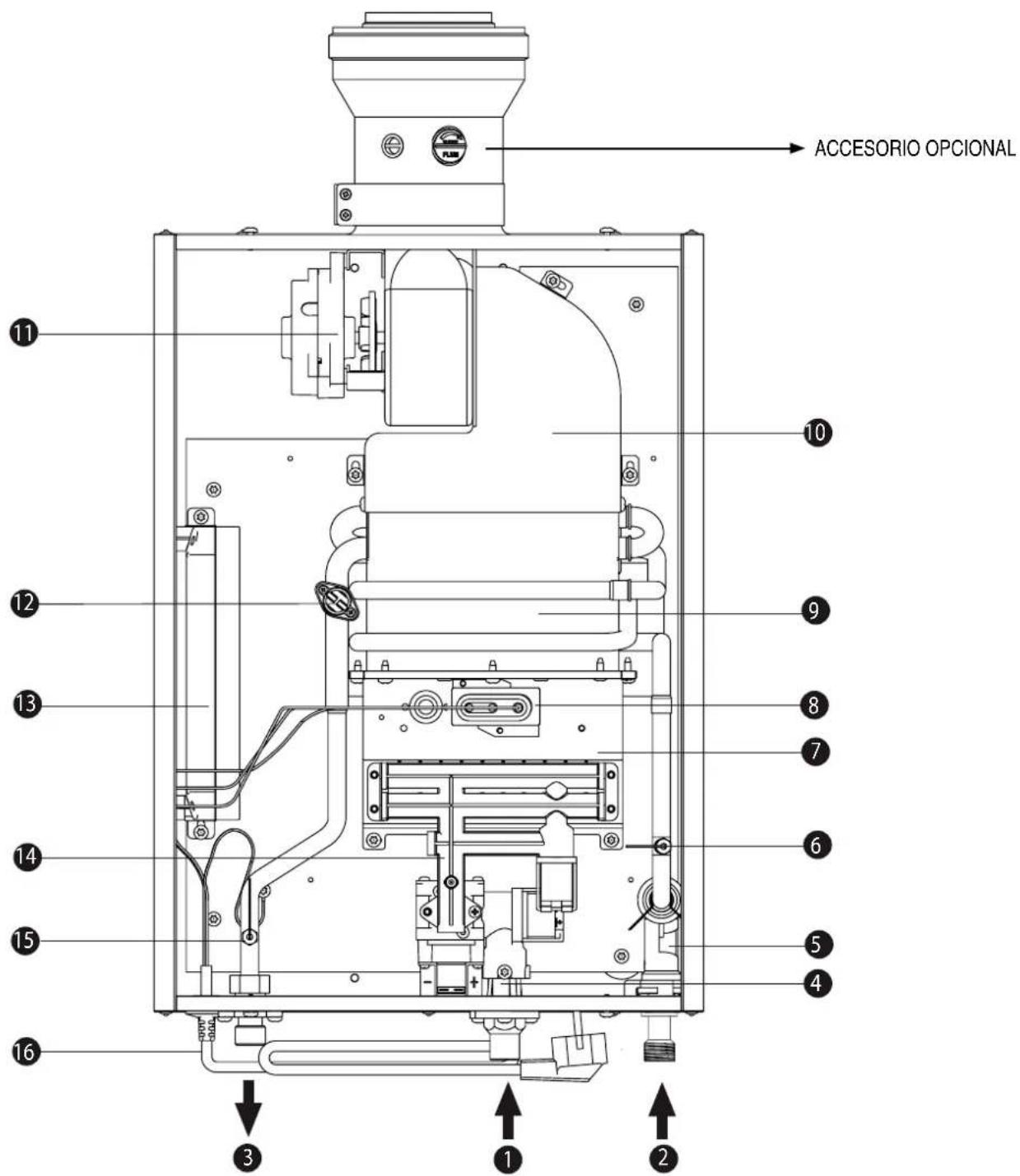

4.2 Vista general y componentes principales....19
4.3 Tabla de Datos Técnicos 20
4.4 Esquema eléctrico....21

1 INSTRUCCIONES DE USO

1.1 Presentación

El nuevo CETI es un calentador TOTALMENTE ESTANCO, de alto rendimiento y de bajas emisiones contaminantes al medio ambiente para producción de agua caliente sanitaria, alimentado con Gas Natural o GLP y dotado de un quemador de última tecnología, con alta modulación, lo que reduce la emisión de gases contaminantes y permite una combustión estable y precisa. Consta además de un ventilador que trabaja en conjunto con el quemador, y de un sistema de control intuitivo y táctil con microprocesador. Este calentador permite además trabajar junto con paneles solares.

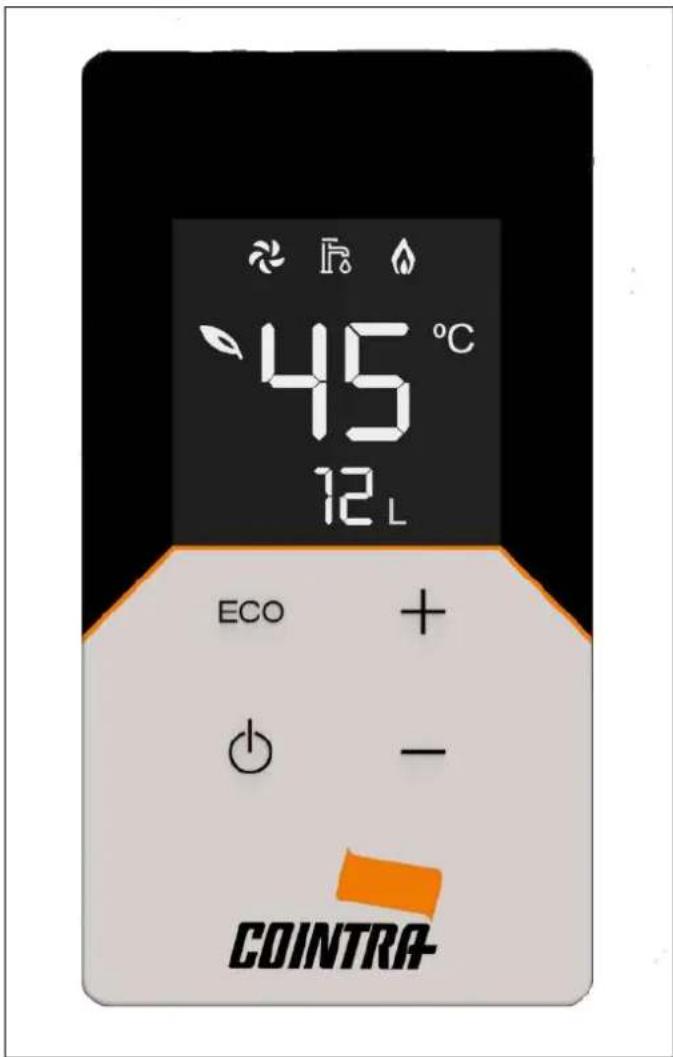

1.2 Símbolos de la pantalla

SÍMBOLO DESCRIPCIÓN
	LLAMA: Este símbolo está activo cuando el quemador está encendido.
	GRIFO: Este símbolo está activo cuando pasa caudal de agua por el aparato.
	VENTILADOR: Este símbolo está activo siempre que el motor del ventilador esté en funcionamiento.
	ECO: Este símbolo está activo cuando el modo ECO está habilitado.
	DÍGITOS PRINCIPALES:1. Temperatura del agua (por defecto, se muestra la temperatura real de salida de agua)2. Punto de consigna de temperatura (al tocar las teclas + / - )3. Códigos de Error4. Valor de cada Parámetro
	DÍGITOS INFERIORES:1. Caudal de agua2. Referencia de Parámetros

1.3 Teclas del panel de control

SÍMBOLO DESCRIPCIÓN
ECO	Función ECO: Esta tecla se utiliza para habilitar/desabilitar el modo ECO.
	STANDBY: Esta tecla se utiliza para poner el aparato en modo STANDBY y/o en OPERATIVO.
	Con estas teclas se modifica el punto de ajuste de temperatura, tanto NORMAL como ECO, y también los parámetros internos.

1.4 Panel de Control

La FUNCIONALIDAD de este Calentador de Agua a Gas es:

• STANDBY (en Modo de Espera)
• OPERATIVO:

• ModoNORMAL
• Modo NORMAL con apoyo de Energía Solar Térmica
• Modo ECO
• Modo ECO con apoyo de Energía Solar Térmica

1.5.1 Encendido y Apagado

Desde modo STANDBY, tocando la tecla Standby el aparato se pone OPERATIVO, encendiéndose la pantalla. Desde estado OPERATIVO, tocando la tecla Standby el aparato se posiciona en modo STANDBY, apagándose la pantalla. En ambos casos, una respuesta acústica confirma cada acción.

Durante modo STANDBY el quemador no arranca en el caso de que se abra un grifo.

1.5.2 Funcionamiento NORMAL

El funcionamiento NORMAL del calentador permite obtener de forma instantánea agua caliente sanitaria a la temperatura deseada y ajustada por el usuario. Para comprobar que el modo NORMAL del calentador está activado, se muestra la temperatura real de salida del agua, y el símbolo está apagado.

1.5.2.1 Ajuste de temperatura

La temperatura del agua de salida se puede ajustar con las teclas “+” y “-”.

La temperatura de ajuste NORMAL está entre 35 °C y 50 °C (el valor máximo, inicialmente 50 °C, puede modificarse a través del Parámetro nS, ver Apartado 3.5). Por defecto el ajuste normal de temperatura es 50 °C.

1.5.2.2 Agua Caliente Sanitaria

Al abrir el grifo y detectarse un caudal de agua a través del caudalímetro, en la pantalla se enciende el símbolo F8, y el aparato comienza su funcionamiento.

El símbolo del ventilador y el símbolo de la llama van encendiendo según el estado en que se encuentren.

Cuando el grifo se abre, en la pantalla de dígitos inferiores se muestra el caudal de agua (124) que está pasando en esos instantes.

El calentador podrá estar continuamente calentando agua como máximo durante 60 minutos (valor que puede modificarse a través del Parámetro nE, ver Apartado 3.5), tras lo cual se detendrá por seguridad.

1.5.3 Modo ECO

Este modo ECO se utiliza generalmente para reducir el consumo de energía. Cuando esta función esta habilitada, en la pantalla de dígitos principales se muestra el símbolo.

Durante el modo ECO la potencia de salida se limita al 80 % del valor máximo, y se utiliza una temperatura de ajuste aparte.

1.5.3.1 Habilitar modo ECO

Si dicho modo no está habilitado, es necesario tocar la tecla ECO. Inmediatamente el símbolo se enciende en la pantalla.

Durante el funcionamiento de este modo, al abrir el grifo, el quemador inicia la secuencia de encendido y cuando se detecte la llama por parte del electrodo, el aparato mantiene en marcha el quemador modulando el ventilador y el gas.

1.5.3.2 Ajuste de temperatura en modo ECO

En este modo, el punto de ajuste de la temperatura del agua puede ser diferente al punto del modo NORMAL, pero nunca será superior a la misma. Esta temperatura de ajuste ECO, al igual que la NORMAL, se puede variar con las teclas “+” y “-”.

La temperatura de ajuste ECO está por tanto entre 35 °C y la temperatura de ajuste NORMAL. Por defecto el ajuste normal de temperatura ECO es 42 °C.

1.5.3.3 Deshabilitar modo ECO

Para deshabilitar dicho modo, se debe tocar en el panel de control la tecla ECO. Inmediatamente el símbolo se apagará.

1.5.4 Función Energía Solar

Para poder trabajar el calentador junto con paneles solares y aprovechar la enegía solar obtenida por ellos, existen unos parámetros que definen el comportamiento del calentador. El calentador solo actuará cuando la temperatura de agua de entrada, aportada por la energía solar, sea inferior a la de ajuste.

En la descripción de Parámetros (ver Apartado 3.5), "FC" deberá estar en "ON", existiendo además 3 parámetros fundamentales:

S1: Histéresis para encender el quemador (°C)

S2: Histéresis para apagar el quemador (°C)

t1: Tiempo de retraso para encender el quemador (segundos)

• Cuando la T de entrada de agua es < (T de ajuste - S1), el quemador inicia la temporización de t1, tiempo tras el cual se enciende el quemador.
• Cuando la T de entrada de agua es > (T de ajuste + S2), el quemador se apaga.

Una vez encendido el quemador, durante los primeros 30 segundos, para evitar que se encienda y apague continuamente por el arranque, el control automáticamente aumenta la T de apagado a T de ajuste + 30 °C.

Para modificar estos parámetros, S1, S2 y t1, ver Apartado 3.5. Listado de parámetros.

2 INSTRUCCIONES DE INSTALACIÓN

2.1 Disposiciones generales

La instalación debe ser realizada exclusivamente por un instalador técnico autorizado, así como la conexión eléctrica, la de gas y los conductos de salida/entrada de humos/ aire respectivamente, respetando todas las instrucciones dadas en este manual, la norma EN 26, así como las normativas locales de Instalación y evacuación de productos de combustión.

2.2 Lugar de instalación

• El circuito de combustión es estanco al ambiente de instalación, y por lo tanto, el aparato puede instalarse en cualquier habitación. No obstante, el local de instalación debe ser lo suficientemente aireado para evitar situaciones de peligro si hay una pérdida de gas.
• El REGLAMENTO (UE) 2016/426 establece las normas de seguridad para todos los equipos que funcionan con gas, incluidos los de cámara estanca.
• El aparato puede funcionar en un lugar parcialmente protegido según la norma EN 26.

En cualquier caso, el aparato se ha de instalar en un lugar sin polvo, ni objetos o materiales inflamables o gases corrosivos.

El aparato puede fijarse a la pared:

• Fijar a la pared, según las cotas indicadas en el Apartado 4.1. La fijación a la pared ha de ser firme y estable.
• No instalar el aparato sobre una fuente de calor.

Si el aparato se instala dentro de un mueble o se une lateralmente a otros elementos, se debe dejar un espacio libre para desmontar la cubierta del aparato y realizar las actividades normales de mantenimiento.

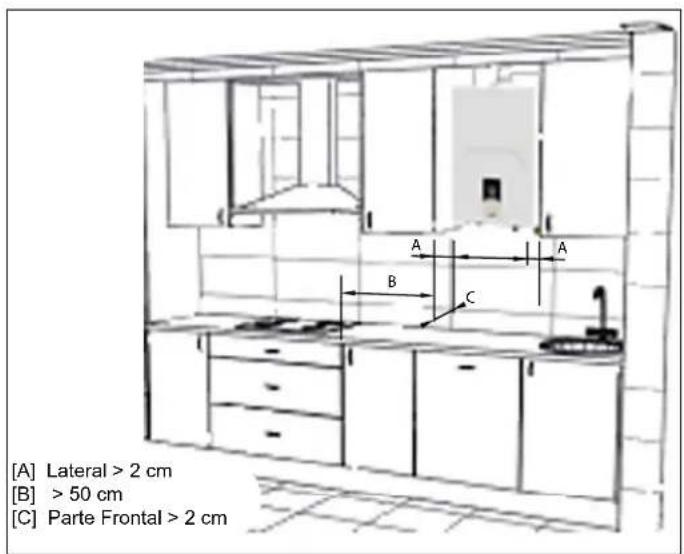

[A] Lateral > 2 cm [B] > 50 cm [C] Parte Frontal > 2 cm

2.3 Montaje del calentador

Antes de montar el calentador asegurarse de que las conexiones de agua y de gas estén correctamente aseguradas, identificadas y posicionadas. Ver dimensiones y conexiones del Apartado 4.1.

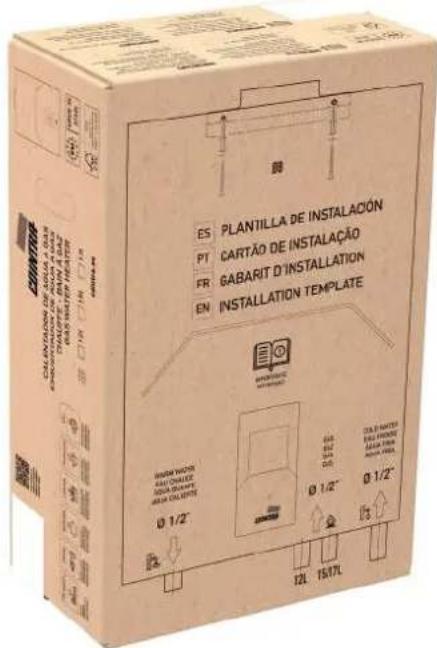

1 - En la cara posterior del embalaje, se encuentra la plantilla de montaje. Córtela y sitúela en la pared a la altura apropiada (verificar la distancia) asegurandose de que la plantilla esté lo mas horizontal posible (utilizar un nivel).
2 - Marque la posición de los orificios de fijación.
3 - Con un taladro y una broca de ∅ 8 mm efectuar los orificios para la fijación y fijar los tacos de expansión.
4 - Extraer el aparato del embalaje, sacar la bolsa de accesorios que lleva el aparato, extraer los tornillos y/o alcayatas de sujección y colocar el aparato en su posición.
5 - Verificar que está toda la documentación.
6 - Retirar los tapones de las uniones de agua y gas.
7 - Comprobar en la placa de características la referencia del país de destino y tipo de gas para el que está regulado el aparato suministrado.

PLANTILLA DE INSTALACIÓN CARTÃO DE INSTALACÇÃO GABARIT D'INSTALLATION EN INSTALLATION TEMPLATE 1/2" Ø 1/2" Ø 1/2" 12L 15/17L

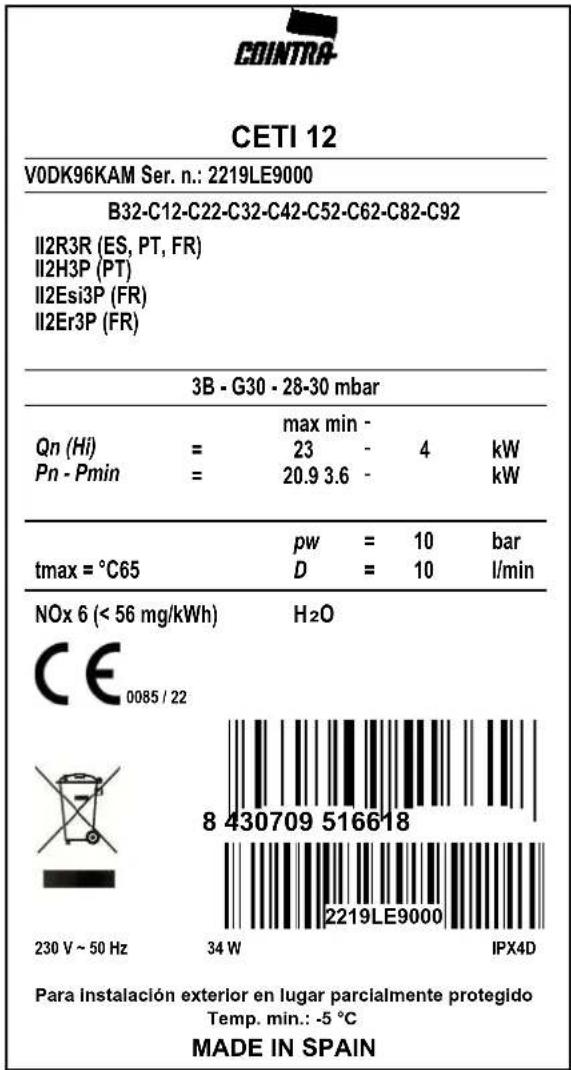

COINTRA CETI 12 V0DK96KAM Ser. n.: 2219LE9000 B32-C12-C22-C32-C42-C52-C62-C82-C92 II2R3R (ES, PT, FR) II2H3P (PT) II2Esi3P (FR) II2Er3P (FR) 3B - G30 - 28-30 mbar Qn (Hi) = max min - Pn - Pmin = 23 - 4 kW = 20.9 3.6 - kW tmax = °C65 pw = 10 bar D = 10 l/min NOx 6 (< 56 mg/kWh) H₂O CE 0085 / 22 8 430709 516618 230 V ~ 50 Hz 34 W IPX4D Para Instalación exterior en lugar parcialmente protegido Temp. min.: -5 °C MADE IN SPAIN

Fig. 1 - Placa de características

Nunca apoye el calentador de agua por las conexiones de agua / gas. Efectuar las co- nexiones de acuerdo con las dimensiones y conexiones del Apartado 4.1.

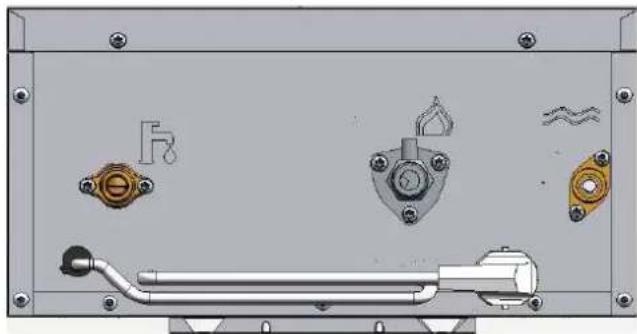

En el fondo inferior del aparato, vienen identificadas las entradas de agua y gas, y la salida de agua, siendo todas ellas de 1/2".

SÍMBOLO DE	SCRIPCIÓN
	Símbolo para la entrada de AGUA de red
	Símbolo para la entrada de GAS de red
	Símbolo para la salida de AGUA CALIENTE

Si la dureza del agua es superior a 25 °fH (1 °fH = 10 ppm CaCO3), es necesario tratar el agua para evitar posibles incrustaciones en el equipo.

2.5 Conexión del gas

Antes de efectuar la conexión, controlar que el equipo esté preparado para funcionar con el tipo de combustible y limpiar minuciosamente todos los tubos de gas para eliminar residuos que puedan perjudicar el funcionamiento del equipo. Efectuar dicha conexión de acuerdo con las dimensiones y conexiones del Apartado 4.1.

1. Conectar la entrada de gas correspondiente (ver Apartado 4.1) de acuerdo con normativa vigente del país donde el calentador es instalado.
2. Conectar con un tubo metálico rígido (conexión a una red de suministro de gas) o un tubo flexible (homologado, no confundir con conexión flexible de elastómero) para instalación GLP, de pared continua de acero inoxidable, interponiendo una llave de corte entre la instalación y el equipo (LO MÁS PRÓXIMO POSIBLE AL APARATO).
3. Al finalizar la instalación de la red de gas, se controlará que todas las conexiones de gas hayan quedado herméticas. Para ello realizar una prueba de estanqueidad y para evitar algún daño al aparato por exceso en la presión, dejar cerrada la llave de entrada de gas.

Comprobar que la presión de alimentación y el caudal suministrado en el aparato son los indicados para el consumo del aparato.

Ver y revisar la Tabla de Datos Técnicos, Apartado 4.3.

En la instalación con tubo flexible (homologado, no confundir con conexión flexible de elastómero) para GLP poner especial atención a:

• El tubo debe de cumplir las normativas aplicables.
• Evitar zonas de emisiones de calor.
• Evitar que el tubo se pliegue o tenga algún estrangulamiento.
• Las conexiones de ambos lados (válvula de gas y el resto de componentes) deben cumplir la normativa del país.

2.6 Conexiones eléctricas

La seguridad eléctrica del equipo tiene que estar conectado a una toma de tierra, según lo previsto por las normas de seguridad. Solicitar a personal cualificado que controle la eficacia de la instalación de tierra ya que el fabricante no se hace responsable por los eventuales daños provocados por la falta de puesta a tierra de la instalación.

El cable de alimentación del equipo no debe ser sustituido por el usuario. Si el cable se daña, apagar el equipo y llamar al sevicio técnico autorizado para que lo sustituya.

Para la sustitución, utilizar sólo cable HAR H05 VV-F de 3 x 0.75 mm² con diámetro exterior de 8 mm como máximo.

2.7 Conductos de aire y humos

El aparato es de tipo C con cámara estanca y tiro forzado, la entrada de aire y la salida de humos deben conecsistemas como los que se indican mas abajo.

El aparato está homologado para funcionar con todas las configuraciones de chimeneas Cxy ilustradas en tarjeta de datos técnicos (algunas de ellas se ilustran como ejemplo mas adelante).

Sin embargo, es posible que algunas configuraciones estén limitadas o prohibidas por leyes, normas o reglamentos locales.

Antes de efectuar la instalación, controlar y respetar escrupulosamente las prescripciones en cuestión.

Respetar también las disposiciones sobre la colocación en pared y/o techo y las distancias mínimas a ventanas, redes, aberturas de aireación, etc. Apartado 2.2

2.7.1 Conexión con tubos coaxiales


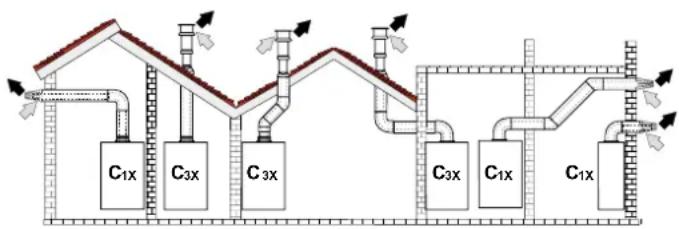

Fig. 2 - Ejemplo de conexión con tubos coaxiales

C1x - Aspiración y evacuación horizontal en pared. C3x - Aspiración y evacuación vertical en techo.

	Coaxial 60/100	Coaxial 80/125
Longitud máxima permitida	4 m 10 m
Factor de reducción codo 90°	1 m 0.5 m
Factor de reducción curva 45°	0.5 m 0.25 m

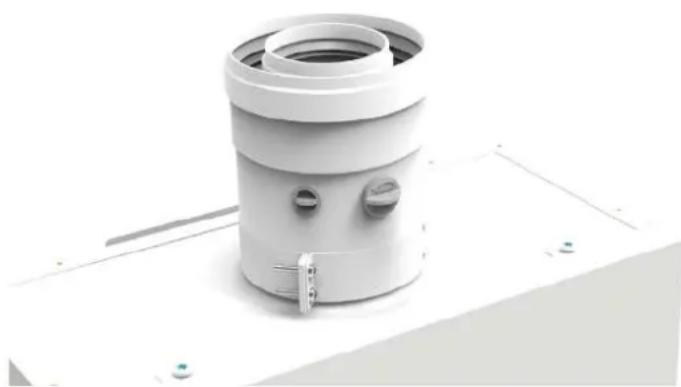

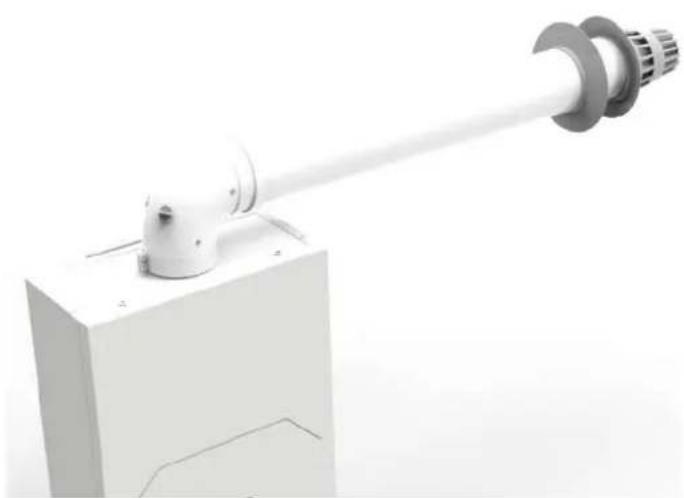

Para la conexión coaxial, se puede montar uno de los siguientes accesorios iniciales en el aparato. Para las cotas de taladrado en la pared, véase Apartado 4.1. Los tramos horizontales de salida de humos han de mantener una ligera pendiente hacia el exterior para evitar que la eventual condensación retorne al aparato.

- Para conexión tubo coaxial vertical ∅ 60/100 (V010037X0):

- Kit conducto aspiración / escape coaxial Para conexión 90° + tubo coaxial, ∅ 60/100 (V010040X0):

2.7.2 Conexión con tubos separados

C5x C3x C8x C1x max 50 cm

Fig. 3 - Ejemplo de conexión con tubos separados

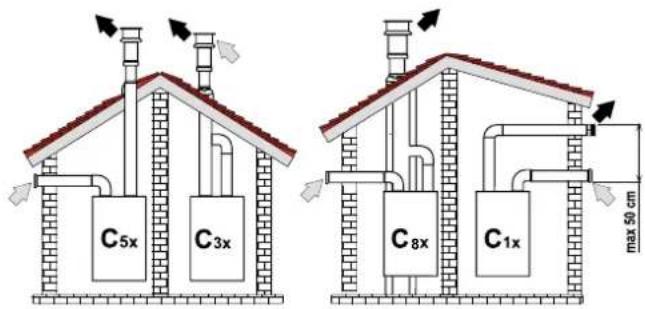

C1x - Aspiración y evacuación horizontales en pared. Los terminales de entrada y salida deben ser concéntricos o estar lo suficientemente cerca (distancia máxima 50 cm) para que estén expuestos a condiciones de viento similares.

C3x - Aspiración y evacuación verticales en el techo. Terminales de entrada/salida como para C12.

C5x - Aspiración y evacuación separadas en pared o techo o, de todas formas, en zonas a distinta presión. La aspiración y la evacuación no deben estar en paredes opuestas.

C6x - Aspiración y evacuación con tubos certificados separados (EN 1856-2).

B3x - Aspiración del ambiente de instalación y evacuación en sistema colectivo.

→ = Aire → = Humos

IMPORTANTE - EL LOCAL DEBE ESTAR DOTADO DE VENTILACIÓN APROPIADA.

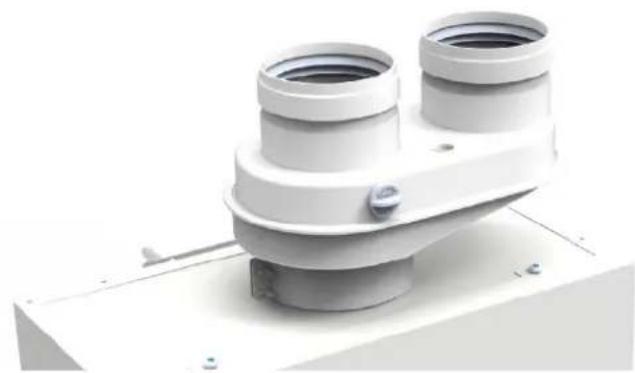

- Para conexión de tubos separados a ∅ 80 (V010039X0):

Antes de realizar el montaje, comprobar que no se supere la longitud máxima permitida, mediante un simple cálculo:

1. Diseñar todo el sistema de chimeneas separadas, incluidos los accesorios y los terminales de salida.
2. Consultar la Tabla 1 y determinar las pérdidas en m_eq (metros equivalentes) de cada componente según la posición de montaje.
3. Verificar que la suma total de las pérdidas sea inferior o igual a la longitud máxima indicada en la Tabla 2.

Tabla 1

			Perdida en m_eq
			Entrada de aire	Salida de humos
				Vertical	Horizontal
∅ 80	TUBO	0.5 m M/H 0.5 0.5 1
		1 m M/H 1 1	2
		2 m M/H 2 2	4
	CURVA	45° H/H	1.2	2.2
		45° M/H	1.2	2.2
		90° H/H	2	3
		90° M/H	1.5	2.5
		90° M/H + toma para prueba	1.5	2.5
	MANGUITO	Con toma para prueba	0.2	0.2
		Para descarga condensados	-	3
	T	Para descarga condensados	-	7
	TERMINAL	Aire de pared	2	-
		Humos de pared con antiviento	-	5
	CHIMENEA	Aire/humos separada 80/80	-	12
		Solo salida de humos ∅ 80 -		4

Tabla 2

LONGITUD MÁXIMA PERMITIDA
CETI 10 CETI 12	CETI 15	CETI 17
65 m_eq		55 m_eq	45 m_eq

Todas las operaciones de regulación, puesta en servicio y control periódico que se describen a continuación deben ser realizadas por un técnico autorizado y en conformidad con las normas vigentes. COINTRA declina toda responsabilidad por daños materiales o personales derivados de la manipulación del equipo por personas que no estén debidamente autorizadas.

3.1 REGULACIONES

3.1.1 Cambio de gas

El calentador CETI de COINTRA se suministra ajustado únicamente para uno de los dos gases siguientes:

• G20 (METANO, GAS NATURAL)
• G30 (BUTANO, GLP)

dependiendo del modelo adquirido, según se indica en el embalaje y en las placas de datos técnicos.

El aparato puede funcionar con GAS NATURAL (G20, G25) o con GLP (G30, G31). Es posible ajustar el aparato para trabajar con un gas distinto del que está ajustado de fábrica, con los siguientes pasos en función del tipo de cambio de gas:

1 - Cierre de la llave de paso del gas
2 - Transformación a través de KIT para cambio de GAS Excepto cambios entre G30 y G31
3 - Ajuste del parámetro FA (tipo de calentador y de gas)
4 - Apertura de la llave de paso del gas
5 - Calibración de la válvula de gas

Excepto cambios entre G30 y G31

6 - Colocación de nueva etiqueta de datos

1 - Cierre de la llave de paso del gas

Antes de comenzar ninguna transformación:

• Se ha de cerrar la llave de paso del gas.
• Posteriormente se ha de conectar el calentador al nuevo gas al que se desea cambiar.

2 - Transformación a través de KIT para cambio de GAS

La transformación para el funcionamiento con un gas distinto del previsto en fábrica debe ser realizada por un técnico autorizado, utilizando piezas originales y en conformidad con las normas vigentes en el país de uso.

Todos los componentes que se dañen durante las operaciones de transformación deben sustituirse.

Para todo cambio de gas en el calentador CETI, excepto en el modelo GLP cambiar entre G30 y G31 (de BUTANO a PROPANO y viceversa, sin ningún Kit), es necesario adquirir y montar el Kit de transformación adecuado, en función del tipo de gas con el que funcionará el calentador, y el modelo en litros del CETI que tenemos:

KIT TRANSFORMACIÓN CÓDIGO
CETI 10CETI 12	A GAS G20 VR83000280
	A GAS G30 / G31 (GLP) VR83000290
	A GAS G25 VR83000300
CETI 15CETI 17	A GAS G20 VR83000250
	A GAS G30 / G31 (GLP) VR83000260
	A GAS G25 VR83000270

Para montar el Kit de Transformación siga los siguientes pasos:

1. Desconecte el calentador CETI de la red eléctrica.
2. Desmonte el colector del quemador y monte el nuevo según las instrucciones del Kit de Transformación adquirido.
3. Conecte el calentador CETI de la red eléctrica.

3 - Ajuste de parámetro FA (tipo de calentador y de gas)

Se debe realizar un sencillo ajuste en la electrónica, simplemente configurar correctamente el parámetro "FA", que indica el tipo de modelo de calentador, es decir, los litros y el ajuste de tipo de gas:

1 Active la lista de Parámetros pulsando la tecla ECO durante 5 segundos hara que aparezca "PP" en la pantalla. Tocando la tecla Standby, aparece el primer parámetro "FA"
2 Para ello se debe tocar la tecla Standby, y modificar el valor del parámetro actual con las teclas “+” y “−”, según el modelo de calentador y su tipo de Gas (ver Apartado 3.5.1 Lista de Parámetros).
3 Una vez configurado, confirmar este parámetro inicial "FA" con la tecla Standby.

Estos pasos deben seguirse siempre, pudiéndose dar los siguientes 2 casos:

(Casos A y B)

A. Cambio de gas de G30 a G31, Butano a Propano, y viceversa (de G31 a G30, Propano a Butano)

Si se ha adquirido el modelo CETI de GLP, el cual estará ajustado de fábrica a G30 (Butano), para cambiarlo a G31 (Propano), simplemente se debe ajustar el parámetro "FA", que en este ejemplo deberá ajustarse:

Modelo: 10 L / 12 L / 15 L / 17 L

Del valor de fábrica, G30: 3 / 3 / 8 / 13

al valor nuevo, G31: 2 / 2 / 7 / 12

según los litros del modelo de calentador, tal y como recoge la Tabla de Parámetros (ver Apartado 3.5.1). Para realizar el cambio inverso, siempre con el modelo CETI de GLP, de G31 a G30, el proceso sería el mismo hasta este punto, modificando el parámetro FA con el valor correspondiente.

En este caso, tras modificar FA no se deben realizar más cambios en la electrónica, por lo que se debe avanzar tocando la tecla “+” hasta que se alcance el último parámetro “qU”. Desde dicho parámetro final, se debe confirmar y salir tocando la tecla Standby.

B. Cambio de gas con Kit de Transformación

Si se ha realizado el cambio de gas transformando el calentador, igualmente se ha de ajustar primero el parámetro de FA, de acuerdo al gas con el que funcionará el calentador CETI:

Modelo: 10 L / 12 L / 15 L / 17 L

- Transformado a G20: 1 / 1 / 6 / 11

- Transformado a GLP (G31): 2 / 2 / 7 / 12

- Transformado a G25: 4 / 4 / 9 / 14

(G30): 3 / 3 / 8 / 13

y según los litros del modelo de calentador, tal y como recoge la Tabla de Parámetros (ver Apartado 3.5.1).

En este caso, tras modificar FA se debe realizar la calibración de la válvula de gas, a través de parámetros consecutivos a FA.

4 - Apertura de la llave de paso del gas

Tras haber confirmado el nuevo valor de parámetro FA, el calentador ya está establecido para al nuevo gas, y se debe abrir la llave de paso del gas.

5 - Calibración de la válvula de gas

Para todo cambio de gas en el CETI que se haya transformado con el Kit correspondiente (es decir, para todo cambio excepto para el modelo GLP, que cambia de G30 a G31 y viceversa), se ha de realizar la la calibración de la válvula de gas.

Para ello se debe seguir el Apartado 3.1.2 completo para ejecutar este paso correctamente.

6 - Colocación de nueva etiqueta de datos técnicos del gas

Para indicar el cambio de gas finalizado correctamente, coloque en la cubierta del calentador la nueva etiqueta adhesiva de datos técnicos del gas, sustituyendo la que venía de fábrica por la nueva:

- Etiqueta adicional de gas G31 que viene con su CETI de GLP (para los cambios de G30 a G31).

- Etiqueta del gas correspondiente (G20, G30, G31, G25) que viene con el Kit de Transformación correspondiente.

3.1.2 Calibración de la válvula de gas

Esta operación solo debe realizarse en los siguientes casos:

- SUSTITUCIÓN DE LA VÁLVULA DE GAS

- SUSTITUCIÓN DE LA TARJETA ELECTRÓNICA

- CAMBIO DE GAS CON TRANSFORMACIÓN

La válvula de gas (con actuador modulante integrado) no se calibra por medios mecánicos; la regulación de la potencia mínima y máxima se efectúa de forma electrónica mediante 2 parámetros:

Par.	Descripción	Rango
PH	Presión Máxima Total (quemador completo)	20 - F0
P2	Presión Mínima (sección mínima quemador) 20	- F0

1 Controle que la presión de alimentación según tipo de gas, sea conforme a la indicada en la Tabla de Datos Técnicos (Apartado 4.3).

2 En la misma Tabla de Datos Técnicos, revise cuáles son los valores de Presión Máxima y Presión Mínima de su calentador, en función del modelo de calentador y tipo de gas, para tenerlos en cuenta en los pasos siguientes.

3 Conecte un manómetro para controlar la presión de salida de la válvula de gas.

4 Active la lista de Parámetros pulsando la tecla ECO durante 5 segundos hara que aparezca "PP" en la pantalla. Tocando la tecla Standby, aparece el primer parámetro "FA".

5 SUSTITUCIÓN DE LA TARJETA ELECTRÓNICA. Si estamos en el caso de cambio de tarjeta, primero adicionalmente debe configurarse correctamente este primer parámetro "FA", que indica el tipo de modelo de calentador.

6 Para ello se debe tocar la tecla Standby, y modificar el valor del parámetro actual con las teclas “+” y “-”, según el modelo de calentador y su tipo de Gas (ver Apartado 3.5.1 Lista de Parámetros). Una vez configurado, confirmar este parámetro inicial “FA” con la tecla Standby.

7 NOTA: En el modelo CETI 10, tras confirmar "FA" después de sustituir la tarjeta electrónica, se debe configurar manualmente el valor del parámetro "FH" con el que le corresponde en la tabla del Apartado 3.5.1 Lista de Parámetros.

8 Tocando una vez la tecla “+”, aparece el primer parámetro de la válvula a calibrar, “PH”, relativo a la Presión Máxima.
9 Seleccionado "PH", se debe tocar la tecla Standby para entrar en su calibración, mostrando su valor interno del parámetro de Presión Máxima.
10 Paraajustarelparámetro "PH", toquelatecla "+"o "-"delpanel hasta que el manómetro indique la Presión nominal Máxima menos 1 mbar. Espere 10 segundos a que la presión se estabilice. Si la indicación del manómetro es distinta de la presión nominal máxima, aumente el parámetro "PH" en pasos con la tecla "+" . Después de cada modificación, espere 10 segundos a que la presión se estabilice. Si la indicación del manómetro es igual a la Presión nominal Máxima, confírmelo con la tecla Standby.
11 Para ajustar el siguiente parámetro a calibrar, desde "PH" se debe tocar la tecla "+" 8 veces, hasta que se alcance el parámetro "P2", relativo a la Presión Mínima.
12 Seleccionado "P2", se debe tocar la tecla Standby para entrar en su calibración, mostrando su valor interno del parámetro de Presión Mínima.
13 Para ajustar el parámetro "P2", toque la tecla "+" o "-" del panel hasta que el manómetro indique la Presión nominal Mínima más 0.5 mbar. Espere 10 segundos a que la presión se estabilice. Si la indicación del manómetro es distinta de la presión nominal mínima, disminuya el parámetro "P2" en pasos con la tecla "−". Después de cada modificación, espere 10 segundos a que la presión se estabilice. Si la indicación del manómetro es igual a la Presión nominal Mínima, confírmelo con la tecla Standby.
14 Para finalizar el procedimiento de calibración se debe avanzar tocando la tecla “ + ” hasta que se alcance el último parámetro “qU”. Desde dicho parámetro final, se debe confirmar y salir tocando la tecla Standby.
15 Desconecte el manómetro.

3.2 PUESTA EN MARCHA

La primera puesta en marcha del calentador debe correr a cargo de un técnico especializado y capacitado.

Controles que se han de efectuar durante el primer encendido, tras las operaciones de mantenimiento que exigen desconectar el equipo y después de toda intervención en los dispositivos de seguridad o componentes del equipo.

3.2.1 Antes de encender el calentador

• Controlar la estanqueidad de la instalación de gas cuidadosamente utilizando una solución de agua y jabón para buscar pérdidas en las conexiones.
• Llenar la instalación hidráulica y comprobar que no haya aire ni en el equipo ni en la instalación.
• Controlar que no haya pérdidas de agua en la instalación ni en el equipo.
• Controlar que la conexión a la instalación eléctrica y la puesta a tierra sean adecuadas.
• Controlar que la presión del gas sea la correcta.
• Controlar que no haya líquidos ni materiales inflamables cerca del calentador.
• No colocar el calentador en el suelo con las conexiones hacia abajo para no dañar las conexiones.

3.2.2 Controles durante el funcionamiento

• Encender el equipo.
• Comprobar que las instalaciones de combustible y de agua sean estancas.
• Controlar la eficacia de la chimenea y de los conductos de aire y humos durante el funcionamiento del calentador.
• Comprobar que la válvula de gas module correctamente.
• Controlar que el calentador se encienda sin dificultad, efectuando varias pruebas de encendido y apagado.
• Comprobar que el consumo de combustible indicado en el contador corresponda al que figura en la Tabla de Datos Técnicos, Apartado 4.3.

3.3 MANTENIMIENTO

3.3.1 Control periódico

Para que el equipo funcione correctamente, es necesario que un técnico autorizado efectúe una revisión anual, comprobando que:

• Los dispositivos de mando y seguridad (válvula de gas, flujo-stato, etc.) funcionen correctamente.
• El conducto de salida de humos sea perfectamente eficiente.
• Los conductos y el terminal de aire y humos no tengan obstáculos ni pérdidas.
• El quemador y el intercambiador no tengan suciedad ni incrustaciones. No utilizar productos químicos ni cepillos de acero para limpiarlos.
• El electrodo no presente incrustaciones y esté bien ubicado.
• Las instalaciones de gas y agua sean perfectamente estancas.
• El caudal de gas y la presión de funcionamiento se mantengan dentro de los valores indicados en las tablas.

Para limpiar la cubierta o las partes estéticas del calentador se puede utilizar un paño suave y húmedo, si es necesario con agua jabonosa. No emplear detergentes abrasivos ni disolventes.

3.3.2 Apertura de la cubierta

Para abrir la cubierta:

1 Desenroscar los tornillos
2 Retirar el panel frontal
3 Desconectar el cableado del Panel Pantalla

Antes de efectuar cualquier operación en el interior del calentador, desconectar la alimentación eléctrica y cerrar la llave del gas.

El calentador está dotado de un avanzado sistema de autodiagnóstico. Si se presenta un inconveniente en el equipo, la pantalla par-padea con el símbolo de error y se visualiza el código respectivo, a la vez que el zumbador suena. Cuando ocurre un error, todas las válvulas de gas se cierran inmediatamente. El ventilador continúa moviéndose durante 30 segundos, hasta que se detiene. En el caso del error E2, el ventilador continuará moviéndose hasta que la señal de llama desaparezca, momento en el que se detendrá 30 segundos después.

Para restablecer el funcionamiento tras un error, es suficiente con cerrar el grifo de agua caliente, o con tocar la tecla Standby para llevar al calentador a STANDBY. En el caso del error E2, el usuario debe desenchuar y enchufar de la red eléctrica el calentador para restablecerse. Si tras estas acciones de restablecimiento el error persiste, es necesario solucionar la anomalía.

3.4.1 Lista de Errores

Código	Error Causa posible
E0	Fallo en sonda de salida	Sensor de sonda de temperatura NTC de salida de agua abierto o en cortocircuito
E1	Fallo de encendido o ausencia de llama	El sistema no detecta llama después de dos intentos de encendido, o ausencia de llama durante el funcionamiento normal
E2	Presencia de llama anómala	Antes de iniciar el sistema detecta la llama, o después de que el sistema se detenga 5 s y luego detecta la llama
E3	Termostato límite de sobrecalentamiento	Circuito abierto del termostato límite de seguridad de sobrecalentamiento
E4	Fallo en sonda de entrada	Sensor de sonda de temperatura NTC de entrada de agua abierto o en cortocircuito
E5	Fallo del ventilador	Velocidad inferior a 600r/min durante 2 s continuos, o el sistema no puede detectar la señal de velocidad
E6	Sobrecalentamiento ACS	Temperatura del sensor de sonda NTC de salida de agua superior a 85 °C durante 5 s
E7	Fallo de válvula	Válvulas que accionan transistores en cortocircuito o válvulas en circuito abierto
E8	Tubería bloqueada	Velocidad del ventilador superior a la velocidad de advertencia de presión antiviento predeterminada del software, o superior a los datos HC o LC establecidos en el menú Parámetros (ver Parámetros HC y LC)
En	Fin de tiempo de ACS	El tiempo máximo de calentamiento continuo terminó, según nE (por defecto 60 min, ver Parámetro nE)
EC / Ec	Conexión Panel Pantalla	Fallo en el cableado de comunicación de la Tarjeta Electrónica principal con el Panel Pantalla

3.4.2 Historical de Errores

Desde el estado de STANDBY, mantenga pulsada la tecla “-” durante 5 segundos para acceder al Interfaz de Historical de Errores, mostrando inicialmente “HI”. Tocando la tecla Standby, se comienzan a ver los últimos 10 Errores que hayan ocurrido en el calentador. En ese momento, la pantalla inferior muestra el último código de error ocurrido concreto, y la pantalla superior muestra “01”, comenzando a enumerar los errores ocurridos. Al ir desplazándote por ellos, 01\~10, aparece el código de Error del calentador ocurrido las últimas diez veces. Toque la tecla Standby para salir de la visualización del historial.

Toque la tecla “ – ” para cambiar de “HI” al restablecimiento de Errores “rE”; desde esta opción, mantenga pulsada la tecla ECO durante 5 segundos para borrar todo el historial (los 10 Errores) y salir de la interfaz al mismo tiempo. Desde cualquiera de ambos modos, “HI”, o “rE”, mantenta pulsada la tecla “ – ” durante 5 segundos para salir del interfaz de historial de errores.

3.5 PARÁMETROS

Existe una lista de parámetros (que no está previsto que sean modificados por el usuario), para realizar ajustes internos en el calentador. El acceso al menú de Parámetros se realiza, desde el estado de STANDBY, manteniendo pulsada la tecla ECO durante 5 segundos, hasta que aparezca "PP" en la pantalla. Tocando la tecla Standby, aparece en pantalla el primer parámetro "FA".

Todos los parámetros pueden modificarse desde el panel de control. Al tocar la tecla “+” o la tecla “−”, puede desplazarse por la lista de parámetros, hasta alcanzar el parámetro que se desea ajustar. Una vez seleccionado el parámetro deseado, para entrar en su ajuste se debe tocar la tecla Standby, momento en el que se verá su valor actual. Para cambiar el valor del parámetro se deben tocar las teclas “+” o “−”, hasta alcanzar el valor deseado.

Para confirmar el valor, se debe tocar la tecla Standby, volviendo a mostrar el listado de parámetros, para avanzar o retroceder a un parámetro diferente para ajustarlo. Cuando se haya finalizado de ajustar los parámetros deseados, se debe alcanzar el último parámetro de la lista "qU" (tocando la tecla " + " hasta llegar al mismo), y confirmar la configuración completa tocando la tecla Standby desde dicho parámetro, para Salir guardando todos los cambios.

3.5.1 Lista de Parámetros

P.

Descripción Rango Valor de fábrica

FA

Regulación del aparato:- Litros (10 L, 12 L, 15 L, 17 L)- Tipo de Gas (G20, G31, G30, G25, G230)

1 - 15

CETI 10 CETI 12 C

CETI 15 CETI 17

G20

G31 G

30 G25

G230

G20

G31 G

30 G25

G230

G20

G31 G

30 G25

G230

G20

G31 G

30 G25

G230

1 2

3 4 5

1 2 3 4

5 6 7

8 9 10

11 12

13 14 15

PH

Presión MÁXIMA - Quemador completo

20 - F0 9

d b7

A5 b3

A8 b7

dE C

C1

C6

b7 9A

bC A6

A9 9d

A9 d

c3 b2

bC AC

FH

Velocidad máxima ventilador - Quemador completo

20 - F0 9

5 A1

A2 7c

91 A4

A3 A3

A4 A3

3 bb

A d b4

A5 bb

Cd d1

Cd Cd

Cd

PL

Presión mínima - Quemador completo

20 - F0 6

c 6F

6F 6c

6F 6c

6F 6F

6c 6F

71 7d

75 7B

74 71

7d 75

7B 74

FL

Velocidad mínima ventilador - Quemador completo

20 - F0 4

E 4d

4d 4E

4d 4E

4d 4d

4E 4d

67 64

62 67

67 67

64 62

67 67

dH

Presión de Arranque

20 - F0 8

3 8F

8F 83

8F 83

8F 8F

83 8F

80 A0

A0 84

83 80

A0

A0 84

83

dF

Velocidad de ventilador durante el Arranque

20 - F0 5

F 4d

4d 5F

4d 5F

4d 4d

5F 4d

6A 60

75 6A

6A 6A

6A 60

75 6A

6A

P1

Presión máxima - Sección mín. quemador

20 - F0 C1

dA

dA C1

dA C1

dA c1

dA C1

dA A8

F0 d6

b7 Ab

A8 F0

d6 b7 Ab

F1

Velocidad máxima vent. - Sección mín. quemador

20 - F0 9

b 98

b 98 b

b 98 b

b 98 b

b 98 b

dA C3

C8 dA

dA dA

dA C3

c8 dA

dA

P2

Presión MÍNIMA - Sección mín. quemador

20 - F0 6

d 75

71 6E

6E 6d

75 71

6E 6E

6E 83

7b 72

71 6E

83 7b

72 72

71

F2

Velocidad mínima vent. - Sección mín. quemador

20 - F0 5

3 4A

4A 53

4A 53

4A 4A

53 4A

6d 77

76 6d

6d 6d

77 76

6d 6d

6d

P3

Presión máxima - Sección 2 de quemador

20 - F0

...

...

...

...

...

97 bF

b1 A0

9A

97 bF

b1 A0

9A

F3

Velocidad máxima vent. - Sección 2 de quemador

20 - F0 b

E A3

Ad bE

bE bE

A3 Ad

bE bE

P4

Presión mínima - Sección 2 de quemador

20 - F0

...

...

...

...

...

66 70

6d 68

69 66

67 70

6d 68

69

F4

Velocidad mínima vent. - Sección 2 de quemador

20 - F0

...

...

...

...

...

45 4E

4E 45

45 45

45 4E

4E 45

45

P5

Presión máxima - Sección 3 de quemador

20 - F0 A5

d3

b3

A8 A5

d3 b6

b3 A8

F5

Velocidad máxima vent. - Sección 3 de quemador

20 - F0 C9

C8

C8 C9

C9 C9

C8 C9

C9 C9

P6

Presión mínima - Sección 3 de quemador

20 - F0

71 80

77 75

74 71

80 77

75 74

F6

Velocidad mínima vent. - Sección 3 de quemador

20 - F0

64 69

69 64

64 64

69 69

64 64

64

HC

Velocidad límite ventilador a Máxima Presión

20 - 89

67 Hz

67 Hz

82 Hz

82 Hz

LC

Velocidad límite ventilador a Mínima Presión

20 - 89

34 Hz

34 Hz

56 Hz

56 Hz

nE

Temporización funcionamiento continuo quemador

OFF /20 - 60

60 min

nP

Habilitar o Deshabilitar memoria Estado Operativo

OFF - ON

ON

FC

Habilitar o Deshabilitar la Función Energía Solar

OFF - ON

OFF

S1

Función Solar - Histéresis de encendido

1 - 20

10 °C

S2

Función Solar - Histéresis de apagado

1 - 20

10 °C

t1

Función Solar - Tiempo inicial encender quemador

0 - 20

10 s

nS

Temperatura máxima de Ajuste de agua caliente

50 - 65

50 °C

nL

Caudal de agua mínimo para Inicio/Parada- 0: 4/3.5 L/min - 1: 3.5/3 L/min - 2: 3/2.5 L/min- 3: 2.5/2 L/min - 4: 2/1.5 L/min

0 - 4

2 (3/2.5 L/min)

qU

SALIR y GUARDAR los cambios

-

-

Notas:

Los parámetros que presentan varios valores, varían el funcionamiento (nunca el rango) en relación con el parámetro inicial FA (modelo de calentador según tipo de Gas y Litros). Los parámetros marcados en gris (desde el P3 al F6) sólo aparecen en el listado de parámetros real si el valor de FA está comprendido entre 6 y 15 (es decir, para los modelos de 15 Litros y 17 Litros).

4 CARACTERÍSTICAS Y DATOS TÉCNICOS

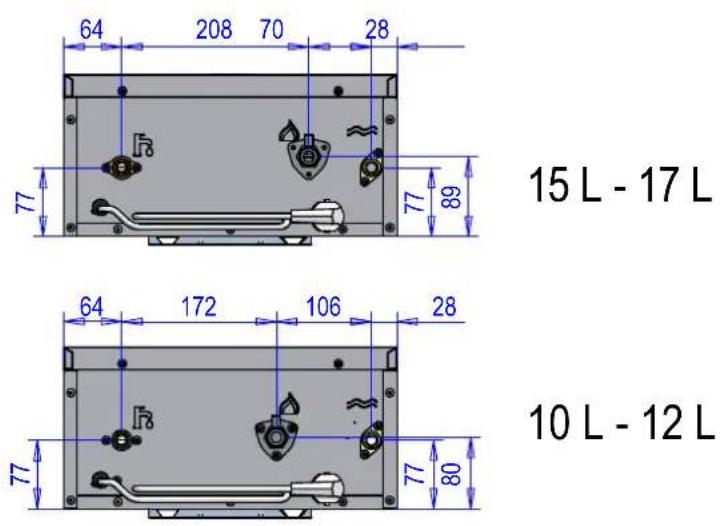

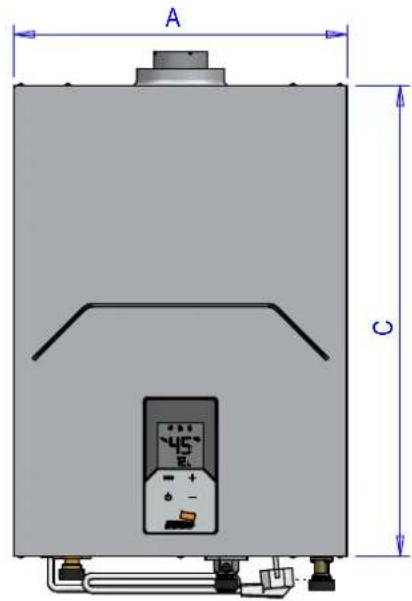

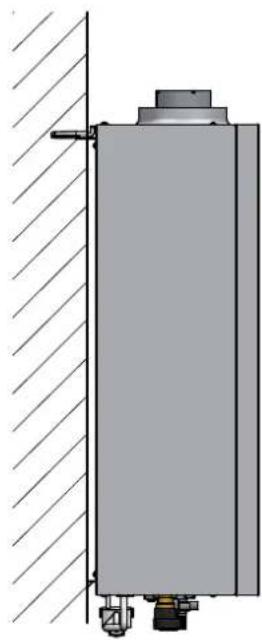

4.1 Dimensiones y conexiones

15 L - 17 L
10 L - 12 L

A C

4.2 Vista general y componentes principales

ACCESORIO OPCIONAL 11 10 12 9 13 8 7 14 6 5 15 4 3 2

[1] Entrada de Gas
[2] Entrada de Agua Fría
[3] Salida Agua Caliente Sanitaria (ACS)
[4] Válvula de gas
[5] Sensor de caudal de agua
[6] Sensor de temperatura de agua fría
[7] Grupo de quemadores
[8] Grupo de electrodos

[9] Intercambiador de cobre
[10] Cámara de combustión
[11] Ventilador
[12] Limitador de temperatura
[13] Caja de control
[14] Distribuidor de gas
[15] Sensor de temperatura de agua caliente
[16] Manguera de conexión

4.3 Tabla de Datos Técnicos

En los aparatos GLP con suministro de una sola botella, se recomienda instalación con Propano (G31) para una mejor gasificación.

Datos Ud. CETI 10 CETI 12 CETI 15 CETI 17 Notas
CÓDIGO -			V0DK93IAM V0DK96IAM V0DK95IAM V0DK97AM G20
			V0DK93KAM V0DK96KAM V0DK95KAM V0DK97KAM G30
- Categorías de aparato- Países de destino:ES - PT- FR		-	II_2R3R (ES, PT, FR) II_2H3P (PT) II_2Ei3P (FR) II_2Ei3P (FR)
Capacidad térmica máxima (Hi) kW 19.7 23 29.7 33 Q (Hi)
Capacidad térmica mínima (Hi)		kW	4	4	4	4	Q (Hi)
Potencia térmica máxima		kW	18.4	20.9	27	30	P
Potencia térmica mínima		kW	3.6	3.6	3.6	3.6	P
Inyectores quemador G20		N. ^o x ∅	10 x 0.7410 x 1.07	10 x 0.7410 x 1.07	16 x 0.7516 x 1.13	16 x 0.7516 x 1.13
G20	Presión de alimentación G20	mbar	20
	Presión Máxima quemador G20	mbar	9.5	12.5	7.3	9
	Presión Mínima quemador G20	mbar	2.5	2.5	3	3
	Caudal G20 - Max / min	m ^2 /h	2.08 / 0.42	2.43 / 0.42	3.14 / 0.42	3.49 / 0.42
	CO _2 - G20 - Max / min	%	5.1 / 1.9	5.7 / 1.9	4.4 / 1	4.8 / 1
Inyectores quemador G25		N. ^o x ∅	10 x 0.8010 x 1.15	10 x 0.8010 x 1.15	16 x 0.8516 x 1.20	16 x 0.8516 x 1.20
G25	Presión de alimentación G25	mbar	25
	Presión Máxima quemador G25	mbar	12.7	14.5	8.7	10.5
	Presión Mínima quemador G25	mbar	3	3	3.6	3.6
	Caudal G25 - Max / min	m ^2 /h	2.45 / 0.49	2.83 / 0.49	3.66 / 0.49	4.06 / 0.49
	CO _2 - G25 - Max / min	%	5.1 / 1.9	5.7 / 1.9	4.4 / 1	4.8 / 1
Inyectores quemador G30 / G31		N. ^o x ∅	10 x 0.5010 x 0.75	10 x 0.5010 x 0.75	16 x 0.4716 x 0.75	16 x 0.4716 x 0.75
G30	Presión de alimentación G30	mbar	29
	Presión Máxima quemador G30	mbar	11.7	15.5	10.8	12.8
	Presión Mínima quemador G30	mbar	3.8	3.8	5.7	5.7
	Caudal G30 - Max / min	kg/h	1.55 / 0.32	1.81 / 0.32	2.34 / 0.32	2.6 / 0.32
	CO _2 - G30 - Max / min	%	5.8 / 1.9	6.5 / 1.9	5 / 1.2	5.4 / 1.2
G31	Presión de alimentación G31	mbar	37
	Presión Máxima quemador G31	mbar	14.4	20.5	14.5	18
	Presión Mínima quemador G31	mbar	4.3	4.3	7.5	7.5
	Caudal G31- Max / min	kg/h	1.53 / 0.31	1.79 / 0.31	2.31 / 0.31	2.56 / 0.31
	CO _2 - G31 - Max / min	%	5.8 / 1.9	6.5 / 1.9	5 / 1.2	5.4 / 1.2
Clase de emisión NOx		-	6 (< 56 mg/kWh)				NOx
Presión máx. funcionamiento		bar	10				pw
Presión mín. funcionamiento		bar	0.2
Caudal ACS	Δ 25° Max	l/min	10	12	15.5	17
	Δ 30° Max	l/min	8	10	12.9	14.3	D
Temperatura máxima de regulación (Configurable mediante parámetro)		°C	65				tmax
Grado de protección		IP	IPX4D
Tensión de alimentación		V - Hz	230 V - 50 Hz
Potencia eléctrica absorbida		W	33	34	36	48
Peso sin carga		kg	13.7	13.7	14.5	14.5
Tipos de aparato		-	B32-C12-C22-C32-C42-C52-C62-C82-C92
CE		-	0085 / 22
Presión máxima de chimenea a Pmax		Pa	80

Marca: COINTRA
Tipo de producto: Calentador de agua estanco
MODELO CETI 10 CETI 12 CETI 15 CETI 17
CETI M - METANO	CÓDIGO		V0DK93IAM V0DK96IAM V0DK95IAM V0DK97IAM
CETI LPG - GAS LICUADO DEL PETRÓLEO			V0DK93KAM V0DK96KAM V0DK95KAM V0DK97KAM
Elemento Símbolo Unidad Valor
Perfil de carga declarado -- M XL XL XL
Clase de eficiencia energética para calentamiento de agua (A+ a F) -- A A A A
Consumo diario de electricidad	Qelec	kWh	0.082	0.082	0.082	0.082
Consumo anual de electricidad	AEC	kWh	18	18	18	18
Eficiencia energética del calentamiento de agua.	NWh	%	85	85	85	85
Consumo diario de combustible	Qfuel	kWh	21.052	21.052	20.996	20.996
Consumo anual de combustible	AFC	GJ	18	18	18	18
Ajustes de temperatura del termostato, tal como se comercializan	-	-	MAX
Nivel de potencia de sonido dentro	LWA	dB	54	54	56	56
Emissions de óxido de nitrógeno	NOx	mg/kWh	32	32	26	26

4.4 Esquema eléctrico

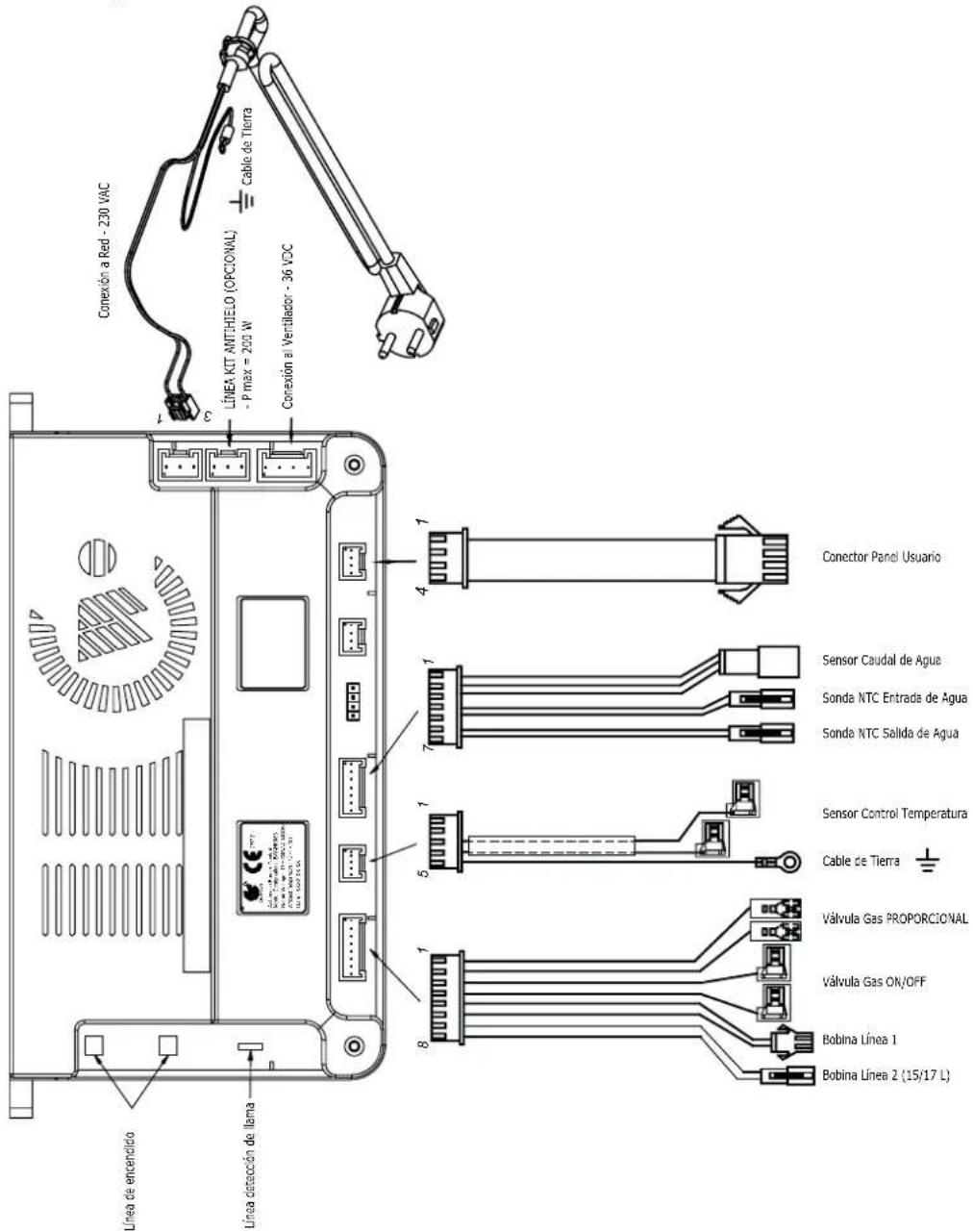

LÍNEA KIT ANTHIELO (OPCIONAL) - P max = 200 N Cable de Tierra Conexión a Red - 230 VAC LÍNEA KIT ANTHIELO (OPCIONAL) - P max = 200 N Cable en Ventilador - 36 VDC Conexión a Ventilador - 36 VDC Conector Panel Usuario Sensor Caudal de Agua Sonda NTC Entrada de Agua Sonda NTC Salida de Agua Sensor Control Temperatura Cable de Tierra Válvula Gas PROPORCIONAL Válvula Gas ON/OFF Bobina Línea 1 Bobina Línea 2 (15/17 L) Línea de encendido Línea detectación de llama

AVISOS GERAIS

t1: Tempo de atraso para ligar o queimador (segundos)

Fig. 1 - Placa de características

SÍMBOLO DE	SCRIÇÃO
	Símbolo para a entrada de ÁGUA de rede
	Símbolo para a entrada de GÁS de rede
	Símbolo para a saída de ÁGUA QUENTE

- Transformado para G20: 1 / 1 / 6 / 11

- Transformado para GPL (G31): 2 / 2 / 7 / 12

(G30): 3 / 3 / 8 / 13

- Transformado para G25: 4 / 4 / 9 / 14

3.3.1 Controlo periódico

Certificado de garantía

Esta garantía es válida para los equipos destinados a ser comercializados, vendidos e instalados sólo en el territorio español.

GARANTE: FERROLI ESPAÑA, S.L., con domicilio social Pol. Ind. Villayuda, C/ Alcalde Martín Cobos, 4, 09007 Burgos, garantiza los productos relacionados en este manual de instrucciones de acuerdo con la modificación del 1 de Enero 2022 del Real Decreto Legislativo 1/2007 de 16 de noviembre, por el que se aprueba el texto refundido de la Ley General para la Defensa de los Consumidores y Usuarios y otras leyes complementarias (TRLGDCU).

El período de garantía de 3 años indicado en dicho RD comenzará a partir de la fecha de instalación, o en su defecto, a partir de la fecha de compra.

Salvo prueba en contrario, se presumirá que las faltas de conformidad que se manifiesten transcurridos 2 años desde la entrega no existían cuando el bien se entregó.

Alcance de la garantía

La garantía no cubre las incidencias producidas por:

• Alimentación eléctrica con grupos electrógenos o cualquier otro sistema que no sea una red eléctrica estable.
• Transporte no efectuado a cargo de la empresa (que deberá ser reclamado directamente al transportista).
• Manipulación del producto por personal ajeno al garante durante el período de garantía.
• Si el montaje no respeta las instrucciones que se suministran en la máquina.
• La instalación de la máquina no respeta las Leyes y Reglamentaciones en vigor (electricidad, hidráulicas, combustibles, etc.).
• Defectos de instalación hidráulica, eléctrica, alimentación de combustible, de evacuación de los productos de la combustión, chimeneas y desagües.
• Anomalías por incorrecto tratamiento del agua de alimentación, por incrustaciones de cal, por tratamiento desincrustante mal realizado, etc.
• Anomalías causadas por condensaciones o por agentes atmosféricos (hielos, rayos, inundaciones, etc.) así como por corrientes erráticas.
• Mantenimiento inadecuado, descuido o mal uso.
• Corrosiones por causas de almacenamiento inadecuado.

Importante

• Para hacer uso del derecho de garantía aquí reconocido, será requisito imprescindible que el aparato se destine al uso doméstico.
• Esta garantía es válida siempre que se realicen las operaciones normales de mantenimiento descritas en las instrucciones técnicas suministradas con los equipos.
• Será necesario presentar al personal técnico del garante, antes de su intervención, la factura o ticket de compra del aparato, junto al albarán de entrega correspondiente, si este fuese de fecha posterior.
• Los repuestos que sean necesarios sustituir, serán los determinados por nuestro S.A.T. Oficial, y en todos los casos serán originales del garante.

El material sustituido en garantía quedará en propiedad del garante.

Las posibles reclamaciones deberán efectuarse ante el organismo competente en esta materia.

Servicio Asistencia Técnica

Tel: [phone] - [e-mail]

Certificado de garantia

Avda. de Italia, 2 (Edificio Ferroli) 28820 Coslada – Madrid – ESPAÑA

www.cointra.es
