MANUAL DE USUARIO STV-IR-3255-3 Irradio

Soporte de pared con tres juntas para TV de 32"-55"

Soporte de pared para televisores de 32" (81 cm) a 55" (140 cm) – movimiento completo

GUÍA DE MONTAJE

Por favor, lea atentamente las instrucciones y guárdelas para futuras consultas.

No utilice este aparato para fines distintos de los descritos.

Información y especificaciones de seguridad

PRECAUCIÓN: No utilice este producto para ningún propósito no especificado explícitamente.

El uso para otros casos puede causar daños o lesiones personales. Por otro lado, si no puede entender las instrucciones o dudas sobre la seguridad de esto, comuníquese con su servicio al cliente o llame a un contratista calificado. Melchioni no es responsable de ningún daño o lesión debido a una instalación o uso incorrecto. El peso de su televisor no debe ser superior a 40 kg. La pared debe ser capaz de soportar el peso de su televisor y el soporte de pared juntos. Mantenga estos elementos lejos de los niños pequeños.

Necesitará las siguientes herramientas para montar el soporte de pared de su televisor

Taladro

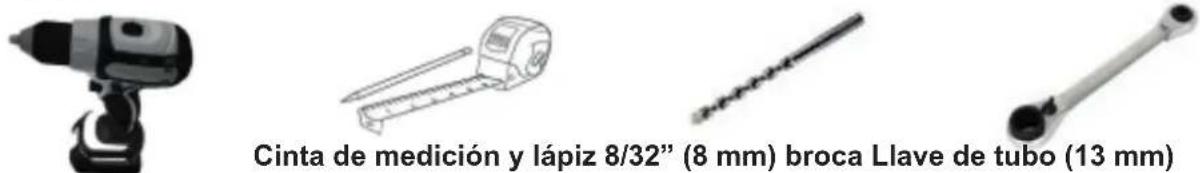

Cinta de medición y lápiz 8/32" (8 mm) broca Llave de tubo (13 mm)

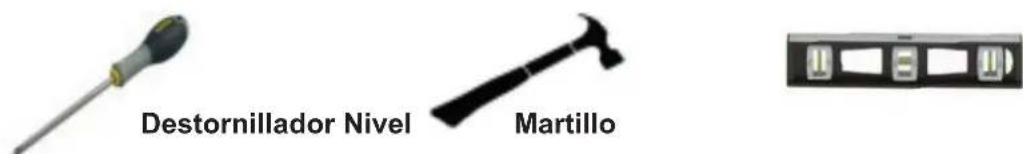

Destornillador Nivel Martillo

Contenido del embalaje

Asegúrese de tener todos los elementos necesarios para montar el soporte de pared de su televisor:

1- Soportes montados verticalmente (cant. 2)

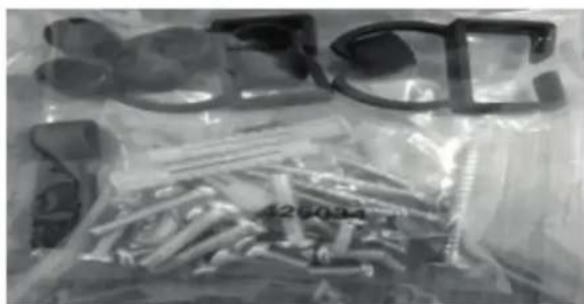

3- Material que incluye tuercas, pernos y accesorios en el embalaje de plástico (cant. 1)

Instrucciones de instalación

Paso 1 – Determine los tornillos apropiados para su televisor

1. Coloque con cuidado la pantalla del televisor boca abajo en un lugar suave, limpie esa superficie para proteger la pantalla de daños y arañazos.
2. Si su televisor tiene un soporte de mesa conectado, retire el soporte. Consulte la documentación que viene con su televisor para obtener instrucciones.
3. Coloque temporalmente los soportes en la parte posterior de su televisor.
4. Alinee los tornillos, los soportes y el televisor con los orificios de los tornillos de montaje.
5. Retire los soportes verticales.

Paso 2- Seleccione tornillos, arandelas y espaciadores

1. Seleccione el material necesario para su televisor (tornillos, arandelas y espaciadores). Un número limitado de televisores vienen con algunos materiales incluidos. (Si hay tornillos que vienen con el televisor, casi siempre hay en los orificios en la parte posterior del televisor). Si no conoce la longitud correcta de los tornillos de montaje que requiere su televisor, pruebe varios tamaños enroscando los tornillos a mano.
2. Seleccione uno de los siguientes tipos de tornillos:

Tornillo M4* 12 mm (10)

Tornillo M4* 30 mm (11)

Tornillo M5* 12 mm (12)

Tornillo M5* 30 mm (13)

Tornillo M6* 12 mm (14)

Tornillo M6* 30 mm (15)

Use arandelas para todos los tornillos.

- Para una parte posterior de TV irregular u obstruida, puede usar algunos espaciadores. Precaución: use tornillos de la longitud para la instalación. Si tiene dudas sobre la instalación por su cuenta, deténgase de inmediato y comuníquese con el servicio al cliente. Si usa tor-

nillos que son demasiado largos, puede dañar su televisor y, por otro lado, si son demasiado cortos puede hacer que su televisor se caiga del soporte y cause daños o lesiones.

1. Retire los tornillos para llevar a cabo otros pasos.

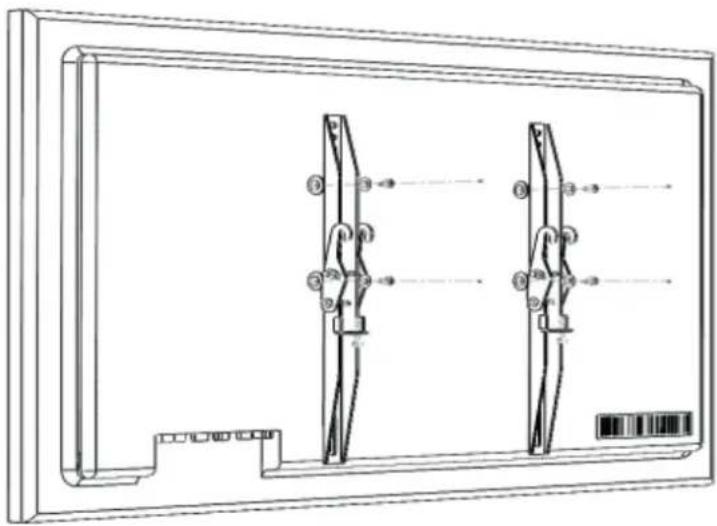

Paso 3- fijación de los soportes verticales al televisor

1. Alinee los orificios del televisor en los orificios del soporte con los tornillos en la parte posterior del televisor. Los soportes deben estar nivelados.
2. Coloque las arandelas M6 16 mm (6) concéntricas y alinee los orificios de los soportes y luego inserte los tornillos (10-11-12-13-14-15) a través de las arandelas.
3. Apriete los tornillos hasta fijar los soportes al televisor. Tenga en cuenta que no apriete demasiado.

Paso 4 – Determine la ubicación de montaje en pared

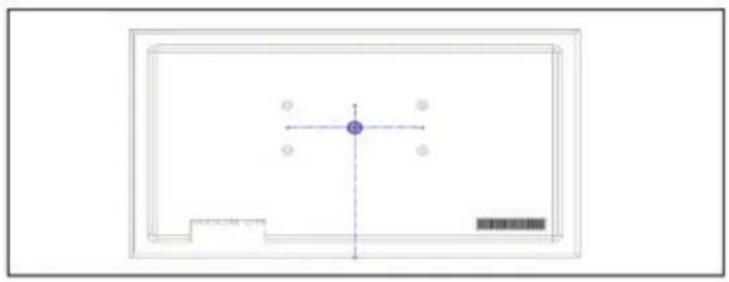

Coloque el televisor en el centro de la placa de la pared en el brazo, antes de perforar los orificios.

1. Mida la distancia desde la parte inferior del televisor hasta el centro de los cuatro orificios de los tornillos de montaje. Esa es la medida.
2. Elija el lugar exacto en la pared que se relacione con su diseño. En esta parte, mida la parte inferior del lugar que desea para el televisor desde el suelo. Pero tenga en cuenta que el televisor debe colocarse por encima de cualquier accesorio como soporte de televisor, caja de decoración, caja de rayos azules y caja de altavoces.
3. La parte superior del televisor debe estar nivelada.
4. Al final de este paso, use un lápiz para marcar el anuncio de televisión en la pared.

Paso 5- Instalación del brazo en una pared de hormigón macizo o en una pared de hormigón

Precaución: Para evitar daños a la propiedad o lesiones personales, nunca perfore el mortero entre los bloques. Coloque la placa directamente sobre la superficie.

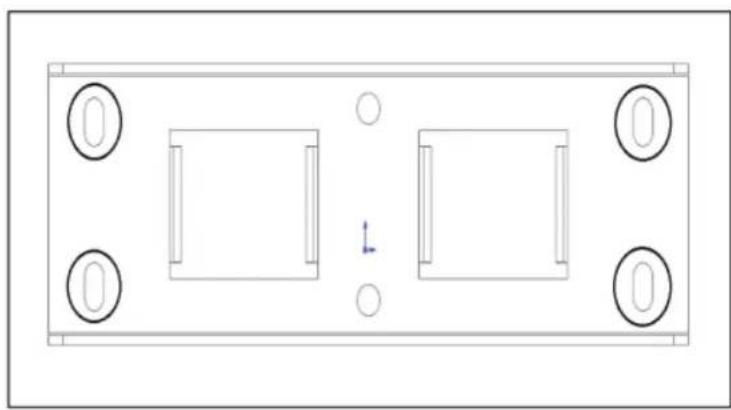

1. Alinee el centro de la placa de la pared en el brazo con la altura determinada en el paso anterior y asegúrese de que esté nivelado, como corresponde. Marque las 4 ubicaciones de los orificios de los tornillos.
2. Perfore aguieros piloto a una profundidad de 60 mm v 6 mm de diámetro.
3. Inserte los anclajes de pared de hormigón en los orificios y use un martillo para asegurarse de que los anclajes estén al ras con la superficie.
4. Alinee la placa de pared con los anclajes y luego inserte las arandelas y los tornillos previ- stos a través de los orificios del conjunto de la placa de pared. Apriete los tornillos hasta fijar la placa de pared y los anclajes.
5. No apriete de más para evitar posibles heridas o daños materiales.
6. Tenga en cuenta que la placa de pared debe estar nivelada vertical y horizontalmente. El grado entre el brazo y la pared debe ser de 90 grados.

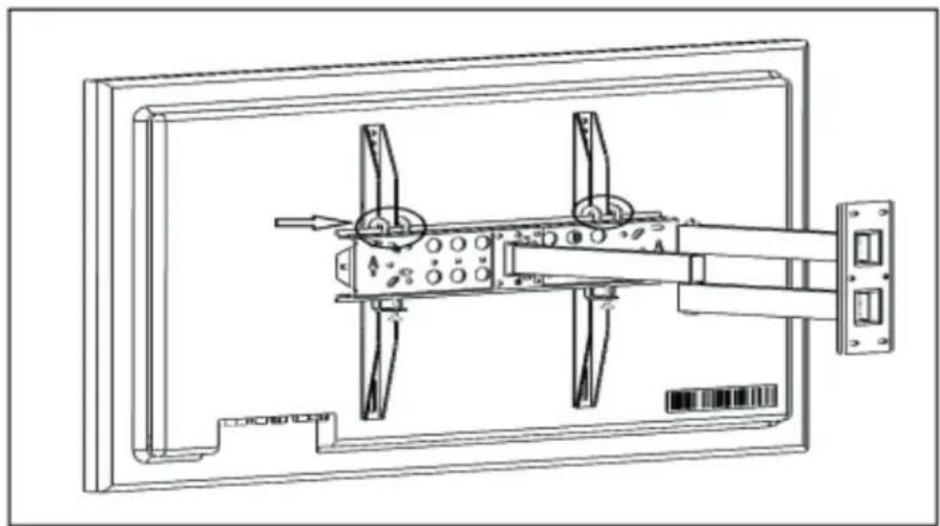

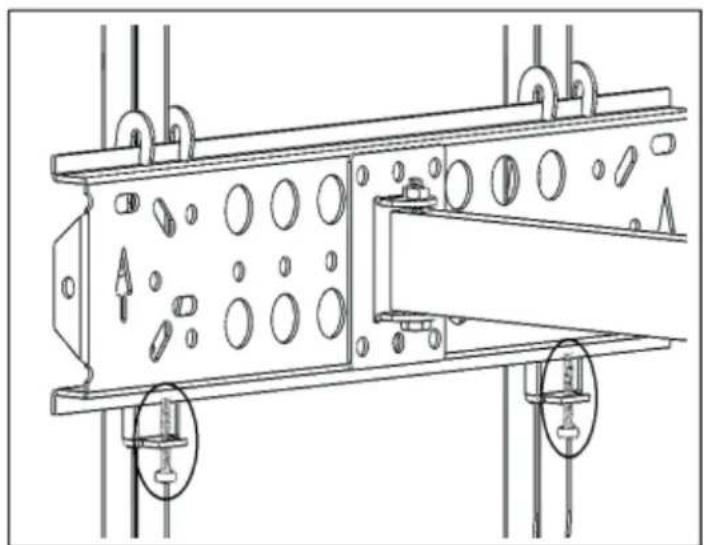

1. Para que sea más fácil conectar el televisor a la placa de pared, levántelo de las esquinas de forma tal que pueda ver la parte posterior del mismo.
2. Si su televisor es muy grande, pesado o inaccesible para instalar los soportes y el brazo, necesitará ayuda en este paso.
3. Al principio, inserte los ganchos que se ensamblaron en los soportes en la parte superior del cuerpo principal plegado que se ensambló en el brazo.

1. Luego, apriete el tornillo que se ensambló en los soportes a la parte doblada inferior del cuerpo.

1. Asegúrese de que su televisor se apoye de forma resistente en el cuerpo.

Paso 7 – Realización de ajustes y gestión de cables

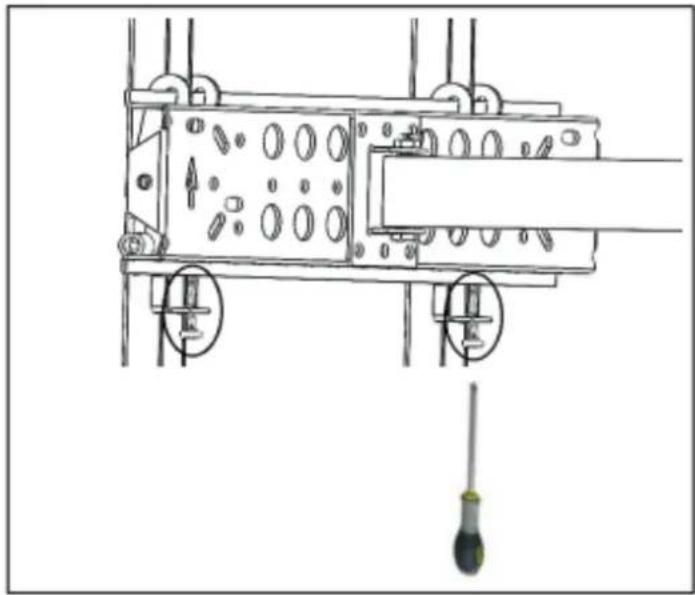

1. Puede cambiar la posición del televisor verticalmente mediante tres tornillos que se ensamblan en los soportes. Gracias a las abrazaderas en las tuercas, puede cambiar esa posición fácilmente con la mano.

1. Cuando esté seguro de que su televisor está en el lugar que desea, apriete los tornillos y las tuercas
2. para evitar movimientos no deseados.
3. Ponga tapas sobre cada tuerca para lograr un mejor aspecto decorativo.
4. Organice todos los cables con los dos guardacables que se incluyen en el paquete. Coloque los guardacables en dos perfiles y luego pase los cables desde el interior del guardacables para evitar cualquier holgura, dirigir los cables a lo largo de los brazos y proporcionar un aspecto limpio a su instalación.

Retirar el televisor del soporte de pared

Para retirar su televisor del conjunto de la placa de pared, desconecte todos los cables y luego reserve los procedimientos en el paso 7.

Cuidado y mantenimiento

Como buena práctica de cuidado y mantenimiento, realice comprobaciones periódicas del ajuste de los accesorios y compruebe la integridad del producto.

La garantía del producto

Melchioni Spa, con sede en Milán (Italia), a través de Colletta 37, reconoce una garantía convencional sobre el producto por un período de dos años a partir de la fecha de la primera compra por parte del consumidor. Esta garantía no afecta la validez de la legislación vigente sobre bienes de consumo (Decreto Legislativo 6 de septiembre de 2005 n. 206 art. 128 y siguientes), de los cuales el consumidor sigue siendo el propietario. Esta garantía se aplica a todo el territorio de la Unión

Europea.

Los componentes o piezas que se encuentren defectuosos por causas determinadas de fabricación serán reparados o reemplazados sin cargo a través del distribuidor, durante el período de garantía anterior. Melchioni Spa se reserva el derecho a realizar un reemplazo completo del dispositivo, si la reparación es imposible o excesivamente costosa, por otro dispositivo de características similares (Decreto Legislativo 6 de septiembre de 2005 no. 206 art. 130) durante el período de garantía. En este caso, la validez de la garantía sigue siendo la de la compra original: el servicio proporcionado bajo garantía no extiende el período de garantía.

En cualquier caso, este aparato no se considerará defectuoso en cuanto a materiales o fabricación en caso de ser adaptado, cambiado o ajustado, con el fin de cumplir con las normas técnicas y / o de seguridad nacionales o locales, vigentes en un país distinto al cuál fue originalmente diseñado y fabricado. Este aparato ha sido diseñado y fabricado únicamente para uso doméstico: cualquier otro uso invalidará los beneficios de la garantía.

La garantía no cubre:

• piezas sujetas a desgaste o roturas, ni aquellas piezas que requieran reemplazo y / o mantenimiento periódicos
• uso profesional del producto
• mal funcionamiento o cualquier defecto debido a una instalación, configuración, software / BIOS / actualización de firmware incorrectos no realizados por Melchioni Spa autorizado.
• reparaciones o intervenciones realizadas por personas no autorizadas por Melchioni Spa manipulación de componentes de ensamblaje o, en su caso, del software
• defectos causados por caída o transporte, rayos, fluctuaciones de voltaje, infiltración de líquido, apertura del aparato, mal tiempo, incendio, disturbios públicos, ventilación inadecuada o suministro eléctrico incorrecto
• cualquier accesorio, por ejemplo: cajas, bolsas, baterías, etc. utilizados con este producto
• intervenciones domiciliarias para controles de conveniencia o presuntos defectos

El reconocimiento de la garantía por parte de Melchioni Spa está sujeto a la presentación de un documento fiscal que acredite la fecha real de compra. El mismo no debe mostrar alteraciones o eliminaciones, en presencia de las cuales Melchioni Spa se reserva el derecho a rechazar la prestación del tratamiento en garantía.

La garantía no será reconocida si el número de serie o modelo del aparato es inexistente, desgastado o modificado.

Esta garantía no incluye ningún derecho a compensación por daños directos o indirectos, de cualquier naturaleza, a personas o cosas, causados por cualquier ineficiencia del aparato. Las ampliaciones, promesas o servicios en este sentido, asegurados por el minorista, correrán a cargo de este último.
