MANUAL DE USUARIO K00SB5317 SABER

IMPORTANTE: Llene la información de registro del producto a continuación.

Coloque la etiqueta del número de serie aquí

Número de serie

Fecha de compra

Si tiene preguntas o necesita ayuda durante el montaje, llame a

1-888-94-SABER

1-888-947-2237

VISITE SABERGRILLS.COM PARA OBTENER RECOMENDACIONES DE INICIO, RECETAS, SOPORTE Y REGISTRAR EL PRODUCTO

LA CONVERSIÓN A GAS LP DEBE SER REALIZADA POR UN TÉCNICO CERTIFICADO DE GAS:

• Se debe utilizar el kit de conversión LP modelo A00AA5517. Se vende por separado.
• Se requiere ventilación adecuada y adicional.
• Se debe incluir un soporte de sujeción para el cilindro LP en el recinto.
• Se debe proporcionar un fácil acceso al cilindro LP en la construcción del recinto.
• Consulte las instrucciones suministradas con el kit de conversión LP modelo A00AA5517 para obtener los requisitos de la construcción del recinto para sistemas remotos de gas LP.

ÍNDICE

Para su seguridad. 2-3

Uso y cuidado....4-6

Desembalaje....7

Instalación.... 8-15

Garantía.... 16-18

Lista de piezas K00SB5317.... 19

Diagrama de piezas K00SB5317 20

Solución de problemas....21-24

Símbolos de seguridad

Los símbolos y cuadros a continuación explican el significado de cada encabezado. Lea y obedezca todos los mensajes que se encuentran en este manual.

ADVERTENCIA

ADVERTENCIA: Indica una situación potencialmente peligrosa que, si no se evita, podría causar muerte o lesiones graves.

PRECAUCIÓN

PRECAUCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones menores o moderadas.

PELIGRO

PELIGRO: Indica una situación inminentemente peligrosa que, si no se evita, causará muerte o lesiones graves.

PELIGRO

Si percibe olor a gas:

1. Cierre el gas hacia el aparato.
2. Apague cualquier flama abierta.
3. Abra la tapa.
4. Si el olor continúa, manténgase alejado del aparato y llame de inmediato a su proveedor de gas o al departamento de bomberos.

ADVERTENCIA

1. No guarde gasolina u otros líquidos inflamables cerca de este o de otros aparatos.
2. Los tanques de gas LP que no estén conectados para usarse no deben mantenerse cerca de este ni de ningún otro aparato.

PRECAUCIÓN

Solamente para uso residencial. No debe usarse para cocina comercial.

ESTE QUEMADOR LATERAL DEBE USARSE ÚNICAMENTE EN EXTERIORES.

PRECAUCIÓN:

Lea y obedezca todos los mensajes de seguridad, instrucciones de armado e instrucciones de uso y cuidado antes de armar y cocinar con el quemador lateral.

INSTALADOR O ARMADOR:

Deje este manual con el consumidor.

CONSUMIDOR:

Conserve este manual para consulta en el futuro.

ADVERTENCIA:

Si no sigue las instrucciones del fabricante, podría causar lesiones o daños materiales serios.

PRECAUCIÓN:

Algunas piezas pueden contener bordes cortantes, especialmente donde lo indica este manual. Use guantes de protección si es necesario.

ADVERTENCIA

PROPUESTA 65 DE CALIFORNIA

1. Los productos derivados de la combustión producidos con el uso de este aparato contienen químicos conocidos en el Estado de California como causantes de cáncer, defectos del nacimiento y otros dañ os reproductivos.
2. Este producto contiene químicos, incluyendo plomo y compuestos de plomo, conocidos en el Estado de California como causantes de cáncer, defectos del nacimiento u otros daños reproductivos.

Lávese las manos después de manipular este producto.

Precauciones de seguridad para la instalación

• Use este quemador lateral, como lo compró, solamente con gas natural y la unidad de regulador y válvula incluida. Para usarse con gas LP (propano), se debe comprar un paquete de conversión.
• La instalación del quemador lateral debe hacerse en conformidad con los códigos locales, ya sea el Código Nacional para Gas Combustible (National Fuel Gas Code), ANSI Z223.1 o NFPA 54, el Código de Instalación de Gas Natural y Propano (Natural Gas and Propane Installation Code) CSA B149.1 o el Código de Almacenamiento y Manejo de Propano (Propane Storage and Handling Code) B149.2.
• Este quemador lateral tiene certificación de seguridad para usarse en los Estados Unidos y Canadá solamente. No lo modifique para usarlo en otros lugares. La modificación causará un riesgo de seguridad.
• Se debe usar la unidad del regulador de presión y la manguera incluidos, y los reemplazos deben ser los que especifique el fabricante del aparato.

ADVERTENCIA

No intente reparar o alterar el regulador de gas natural debido a cualquier defecto "supuesto". Cualquier modificación a esta unidad anulará la garantía y creará un riesgo de fuga de gas e incendio. Use solamente pizas de reemplazo provistas por el fabricante.

ADVERTENCIA

Para usar el quemador lateral en forma segura y evitar lesiones graves:

- No permita a los niños usar o jugar cerca del quemador lateral

- Mantenga el área del quemador lateral libre y sin materiales inflamables.

- No obstruya los orificios de ventilación de los lados o de la parte posterior del quemador lateral.

- Revise las flamas del quemador regularmente.

- Use el quemador lateral solamente en un lugar bien ventilado. NUNCA lo use en un espacio cerrado tal como un cobertizo para coches, cochera o patio techado, ni debajo de ninguna construcción de ningún tipo.

- No use briquetas de carbón o de cerámica en un quemador lateral.

- Use el quemador lateral por lo menos a un metro de distancia de cualquier pared o superficie. Deje un espacio libre de tres metros de los objetos que pueden incendiarse o de fuentes de ignición tales como pilotos de calentadores de agua, aparatos eléctricos conectados, etc.

Consejos de seguridad

• Cuando no use el quemador lateral, cierre todas las perillas de control y la válvula del gas.
• Use utensilios de cocina de mango largo y guantes para horno para evitar quemaduras y salpicaduras.
• La charola debe insertarse en el quemador lateral durante el uso y vaciarse después de cada uso. No retire la charola hasta que el quemador lateral esté completamente frío.
• Limpie el quemador lateral con frecuencia, de preferencia cada vez después de cocinar.
• Si observa grasa u otro material caliente que gotea del quemador lateral hacia la válvula, línea de gas o regulador, cierre el gas de inmediato. Encuentre la causa, corrijala y luego limpie e inspeccione la válvula, la línea del gas y el regulador antes de continuar. Realice una prueba para detectar fugas.
• El regulador de gas natural puede producir un zumbido o silbido cuando está funcionando. Esto no afecta la seguridad o uso del quemador lateral.
• Si tiene algún problema con el quemador lateral, consulte la sección de solución de problemas.

USO Y CUIDADO

PELIGRO

No introduzca ninguna herramienta u objeto extraño en la salida de la válvula. Esto podría dañar la válvula y causar fugas. Las fugas de gas pueden causar explosión, incendio, lesiones graves o muerte.

ADVERTENCIA

• Los aparatos de gas para exteriores no deben instalarse en barcos o botes.
• Los aparatos de gas para exteriores no deben instalarse en vehículos recreativos (RV).
• Nunca intente conectar este quemador lateral con el sistema de gas independiente de un remolque o casa móvil.
• No use este quemador lateral hasta que se haya comprobado que no tiene fugas.
• Si se detecta alguna fuga en cualquier momento, DETENGA lo que esté haciendo y llame al departamento de bomberos.
• Si no puede detener una fuga de gas, cierre de inmediato la válvula del gas y llame a su proveedor de gas o al departamento de bomberos.

PRECAUCIÓN

• No es posible apagar el fuego causado por la grasa al cerrar la tapa. Los quemador laterals están bien ventilados por razones de seguridad.
• No use agua para tratar de apagar el fuego causado por la grasa. Esto podría resultar en lesiones personales. Si se presenta fuego debido a la grasa, apague las perillas y cierre la válvula del gas.
• No deje el quemador lateral solo mientras calienta o quema residuos de comida en la posición HI. Si el quemador lateral no se ha limpiado regularmente, podría ocurrir fuego debido a la grasa que podría dañar el producto.

Encendido del quemador lateral

NO se apoye en el quemador lateral mientras lo enciende.

1. Cierre todas las perillas de control.
2. Abra el suministro de gas
3. Abra la tapa del quemador lateral durante el encendido.
4. Para encender, presione y gire la perilla de control del quemador lateral a la posición 🔒.
5. Presione y mantenga así el botón "ELECTRONIC IGNITION" (Encendido electrónico) hasta que el quemador se encienda.
6. Si el encendido NO ocurre dentro de cinco segundos, apague las perillas de controlO, espere cinco minutos y repita el procedimiento de encendido.
7. Repita los pasos 4 a 6 para el segundo quemador.

PRECAUCIÓN

Si NO se enciende en cinco segundos, gire la perilla de control a la posición "ORF" (APAGADO), espere cinco minutos y repita el procedimiento de encendido. Si el quemador no enciende con la válvula abierta, el gas continuará llegando hasta el quemador y podría incendiarse accidentalmente y posiblemente causar lesiones.

ADVERTENCIA

Apague los controles y cierre el suministro de gas cuando no lo use.

Encendido del quemador lateral con cerillos

NO se apoye en el quemador lateral mientras lo enciende.

1. Cierre todas las perillas de controlO.
2. Abra el suministro de gas

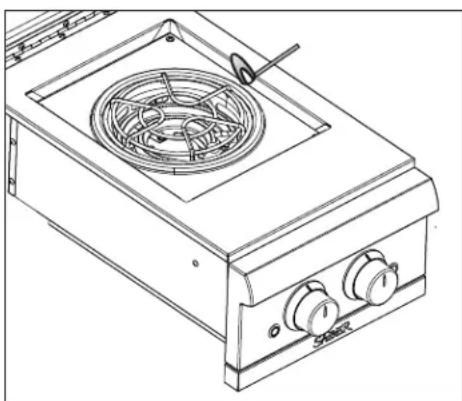

3. Acerque un fósforo al quemador.
4. Coloque el cerillo cerca de la abertura inferior de la charola del quemador.
5. Presione y gire la perilla de control del quemador que va a encender a la posición 🔒. Asegúrese de que el quemador permanezca encendido.
6. Encienda el quemador adyacente presionando y girando la perilla a la posición ↗.

Verificación de la flama del quemador

Retire los emisores y las parrillas de cocción. Encienda los quemadores y gire las perillas de control de HI a LO. Deberá ver una flama más pequeña en la posición LO que en la posición HI. Revise la flama siempre antes de cada uso. Si solamente ve una flama baja, consulte “Caída repentina o flama baja” en la sección de solución de problemas.

HI LO

Apagado del quemador lateral

- Gire todas las perillas de control a la posición de OFFO (apagado). Gire el suministro de gas a la posición de OFFO (apagado).

Revisión del encendedor

- Cierre el suministro de gas. Mantenga pulsado el botón de encendido electrónico. "Click" deben ser escuchadas y ver chispas cada vez, entre la caja de recolección o el quemador y el electrodo. Consulte "Solución de problemas" si no clic o chispa.

Revisión de las válvulas

- Importante: Asegúrese de que el suministro de gas esté cerrado antes de revisar las válvulas. Las perillas de control se bloquean en la posición de OFFO (apagado). Para revisar las válvulas, primero presione las perillas de control y luego suéltelas. Estas deberán volver a saltar. Si no vuelven a saltar, reemplace el conjunto de la válvula antes de usar el quemador lateral. Gire las perillas de control a la posición LO y luego regréselas a la posición OBF. Las válvulas deben girar sin ningún problema.

Revisión de la manguera

- Antes de cada uso, revise si las mangueras flexibles de acero inoxidable no están cortadas o desgastadas. Reemplace las mangueras que estén dañadas antes de usar el quemador lateral. Use solamente la manguera y regulador de gas natural especificados por el fabricante.

Limpieza general de la parrilla

No confunda la acumulación marrón o negra de grasa con la pintura. Aplique una solución fuerte de detergente y agua, o use un limpiador de asadores con un cepillo para fregar en la parte interna de la tapa del quemador lateral y en la parte inferior. Enjuague y deje secar completamente en el aire.

No use limpiadores cáusticos para quemador laterals o estufas en las superficies pintadas.

• Piezas de plástico: Lávelas con agua jabonosa tibia y séquelas. No utilice Citrisol, limpiadores abrasivos, desengrasantes ni limpiador concentrado para asadores en las piezas de plástico. Esto puede provocar daños a las piezas y hacer que se rompan.
• Superficies de porcelana: Debido a su composición parecida al vidrio, la mayoría de los residuos se pueden limpiar con una solución de bicarbonato de sodio y agua o con un limpiador formulado especialmente. Utilice limpiador en polvo no abrasivo para las manchas tercas.
• Superficies pintadas: Lávelas con detergente suave o con limpiador no abrasivo y agua jabonosa tibia. Séquelas con un paño suave y no abrasivo.

Limpieza general del quemador lateral (continuación)

- Superficies de acero inoxidable: Para mantener la apariencia de alta calidad del quemador lateral, lávelo con detergente suave y agua jabonosa tibia, y séquelo con una tela suave después de cada uso. Los depósitos de grasa adherida pueden requerir el uso de una esponja limpiadora de plástico abrasiva. Utilícela sólo en la dirección del acabado cepillado para evitar daños. No use la esponja abrasiva en las áreas con gráficos.

PRECAUCIÓN

¡CUIDADO CON LAS ARAÑAS!

ARAÑAS Y TELARAÑAS DENTRO DEL TUBO DEL QUEMADOR

Si observa que es difícil encender el quemador lateral o que la flama no es tan fuerte como debería ser, revise y limpie los quemadores.

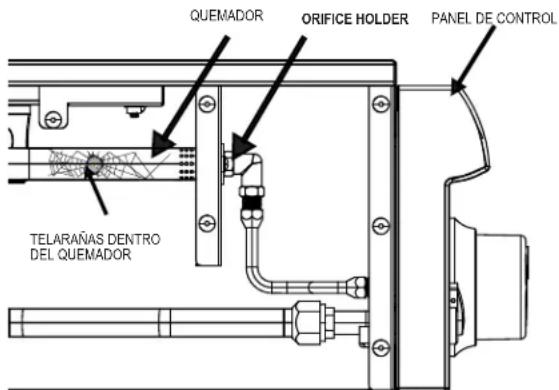

QUEMADOR ORIFICE HOLDER PANEL DE CONTROL TELARAÑAS DENTRO DEL QUEMADOR

Se sabe que en algunas regiones las arañas o insectos pequeñ os causan problemas de retorno de la flama. Las arañ as tejen telarañ as construyen nidos y ponen huevecillos en los tubos de los quemadores del quemador lateral, obstruyendo el flujo de gas del quemador. El gas que retrocede puede incendiarse en el quemador detrá s del panel de control. Esto se conoce como retorno de la flama y puede dañ ar el quemador lateral e incluso causar lesiones.

Para prevenir el retorno de la flama y asegurar el funcionamiento correcto, se debe retirar el conjunto del quemador del quemador lateral y limpiarse antes de usarse siempre que el quemador lateral haya estado sin usarse durante un tiempo prolongado.

Limpieza del conjunto del quemador

Siga estas instrucciones para limpiar o reemplazar piezas del conjunto del quemador o si tiene problemas para encender el quemador lateral.

1. Cierre el gas en las perillas de control y en el suministro de gas.
2. Retire las rejillas de cocción.
3. Retire los tornillos que aseguran el encendido y los quemadores
4. Retire el electrodo de encendido pero déjelo conectado al cable de encendido.
5. Retire con cuidado el quemador interno.
6. Retire con cuidado el quemador externo.

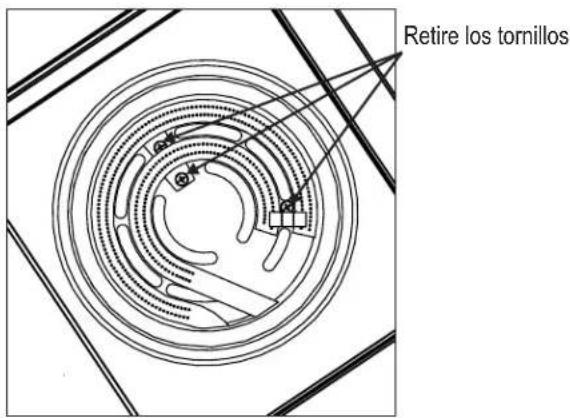

Retire los tornillos

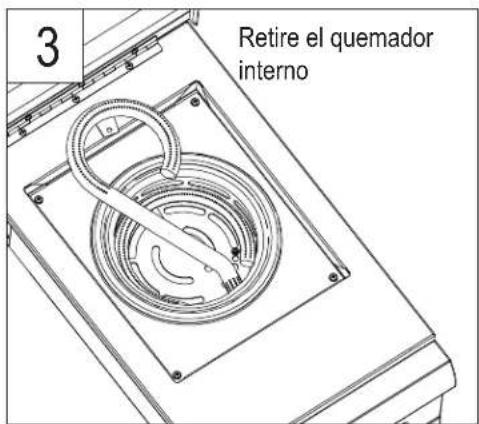

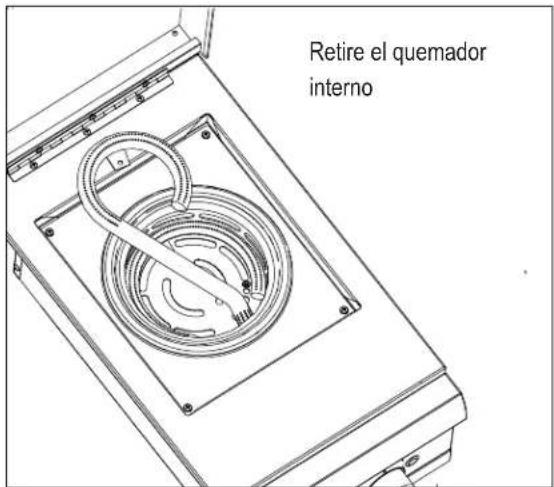

Retire el quemador interno

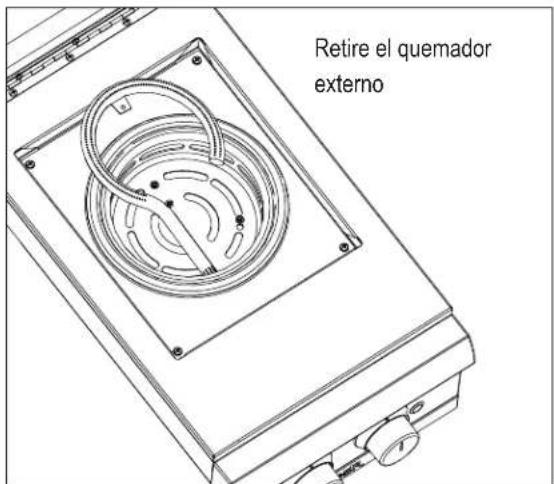

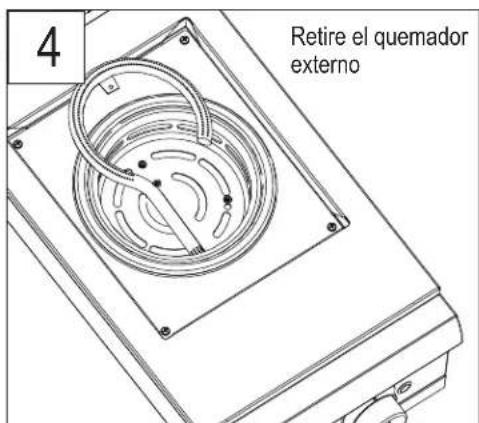

Retire el quemador externo

1. Sugerimos tres formas de limpiar los tubos del quemador. Utilice la que sea más fácil para usted.

(A) Doble un alambre rígido para hacer un gancho pequeño (una percha de ropa ligera funciona bien). Pase el gancho varias veces a través del tubo del quemador

(B) Use un cepillo estrecho para botellas con un mango flexible (no use un cepillo de latón); pase el cepillo a través de cada tubo de quemador varias veces.
(C) Use protección para los ojos: Use una manguera de aire para forzar el aire hacia dentro del tubo del quemador y hacia fuera de los orificios del quemador. Revise cada orificio para asegurarse de que el aire salga por cada uno de ellos.

1. Cepille toda la superficie externa del quemador para eliminar los residuos de comida y suciedad.
2. Limpie los orificios que estén obstruidos con un alambre rígido, por ejemplo con un clip para papel extendido.
3. Revise si hay daño en el quemador; algunos orificios podrían haberse hecho más grandes debido al desgaste normal y a la corrosión. Si hay grietas u orificios grandes, reemplace el quemador.
4. Reemplace con cuidado los quemadores y asegúrelos con los tornillos que se retiraron en el paso 3. MUY IMPORTANTE: Los tubos del quemador deben reconectarse al soporte del orificio.

Corrija la conexión del quemador al soporte del orificio

12.Reemplace el electrodo de encendido y asegúrelo con un tornillo.
13.Verifique el funcionamiento del encendido.
14.Reemplace las rejillas de cocción.

Requerimientos de instalación

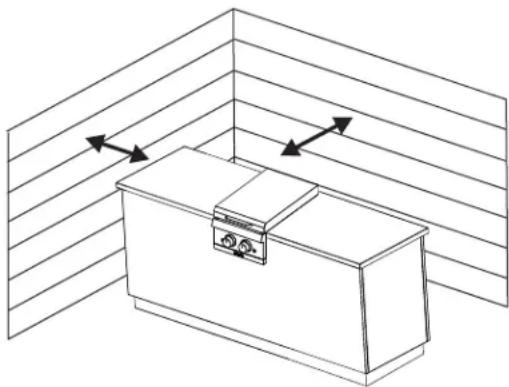

Cómo asegurar la circulación correcta del aire de combustión y de enfriamiento

Se DEBE mantener un flujo de aire correcto para que el quemador lateral funcione como fue diseñ ado. Si el flujo de aire se obstruye, esto causará sobrecalentamiento y combustión deficiente.

DESEMBALAJE

1. Coloque el recipiente en una superficie limpia y nivelada.

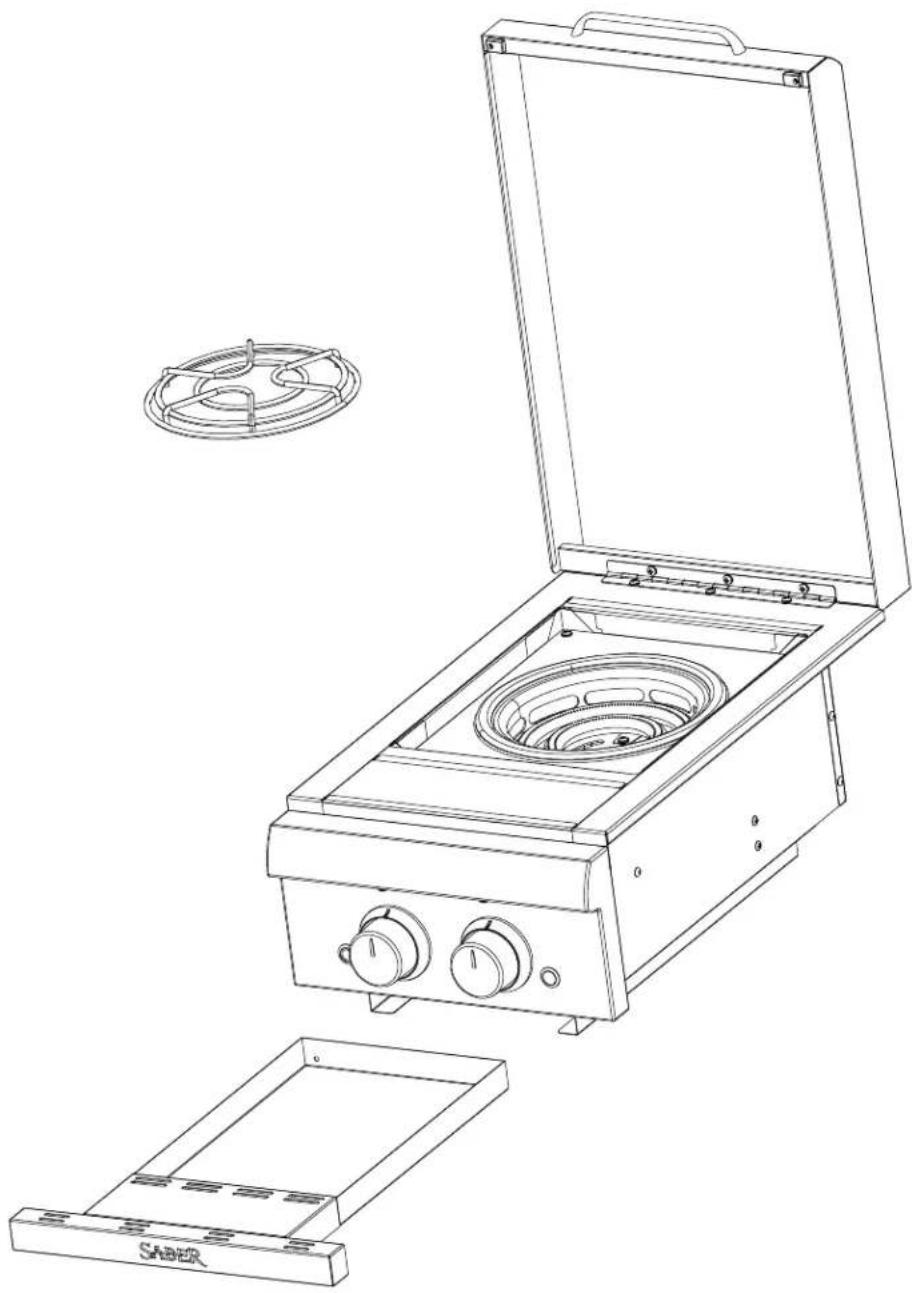

2. Abra la tapa del recipiente y retire la unidad del quemador lateral.
3. Abra la tapa del quemador lateral y retire las rejillas de cocción y la bandeja.

PARA CONVERSIÓN DE GAS LP:

Se debe usar el paquete de conversión para gas LP A00AA0912. Los detalles específicos para la fabricación del gabinete se incluyen en las instrucciones del paquete de conversión.

• Se requiere integrar ventilación adicional al gabinete.
• Se debe agregar un soporte de montaje para el tanque al gabinete.

INSTALACIÓN

Materiales incluidos: Unidad de quemador lateral integrada

Materiales no incluidos: Materiales de fabricación del gabinete, brazos de soporte para la unidad integrada y sujetadores para la fijación de los brazos de soporte.

NOTA: EL GABINETE DEBE FABRICARSE DE MATERIALES NO COMBUSTIBLES.

1. Fabricación del gabinete.

NOTA: Si el quemador lateral va a usarse como quemador lateral de reemplazo en un gabinete de quemador lateral ya existente, consulte a su contratista local para determinar si el quemador lateral funcionará correctamente con su gabinete actual.

Consulte la siguiente tabla para obtener las medidas de corte de la caja y los lugares disponibles de montaje para asegurar el quemador lateral a la caja.

Las medidas mínimas de la caja son de 34" (86,4 cm) de alto, 23" (58,4 cm) de ancho y 27" (68,6 cm) de profundidad.

NOTE: El área inmediatamente debajo del quemador lateral debe estar abierta. No debe ser una superficie sólida.

MODELO	Dim. A Dim. B Dim. C
K00SB5317	12.60"(32.0 cm)	21.40"(54.4 cm)	9.00"(22.9 cm)

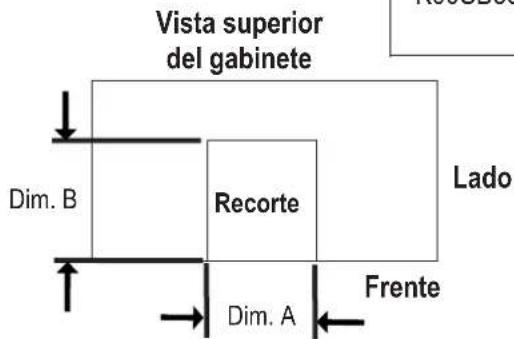

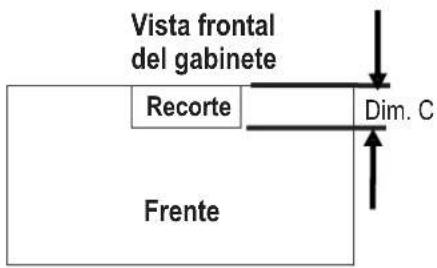

Vista superior del gabinete Dim. B Recorte Lado Dim. A Frente

Vista frontal del gabinete Recorte Dim. C Frente

Orificios de montaje frontales (uno a cada lado)

Orificios de montaje trasero

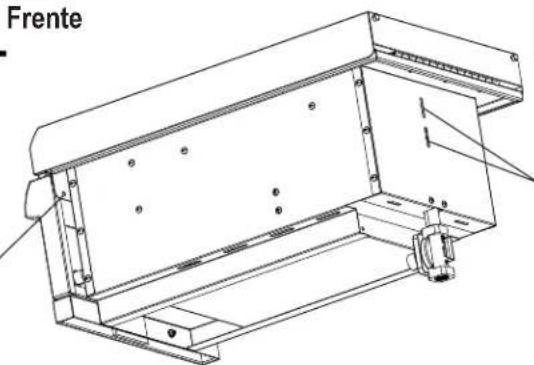

Se puede acceder a los orificios de montaje frontales retirando el panel de control frontal superior. Esto se realiza retirando primero la perilla de control y los cuatro tornillos de montaje que se encuentran detrás. Esto permitirá retirar el conjunto de válvulas del panel de control. Luego retire los dos tornillos debajo del panel de control. Retire el panel de control de la parte inferior y levántelo, mostrando los orificios de montaje frontal. Vuelva a asegurar el panel de control, conjunto de válvulas y perillas de control.

Se puede acceder a los orificios de montaje trasero desde la parte inferior del quemador lateral, retirando la bandeja inferior e instalando los tornillos de montaje desde abajo del quemador lateral cuando se instala.

INSTALACIÓN (CONTINUACIÓN)

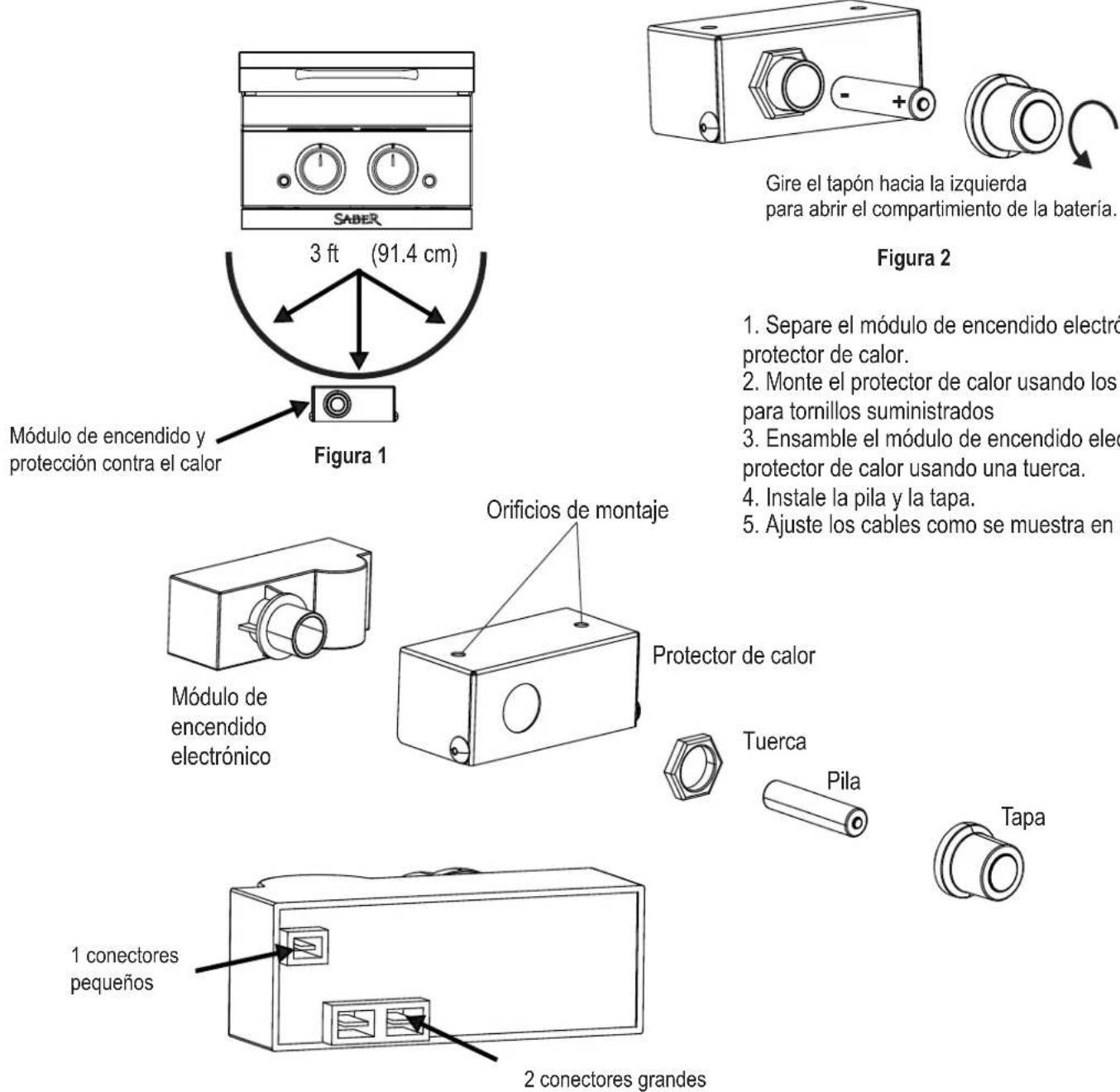

2. Módulo de encendido electrónico.

NOTA: La instalación del módulo de encendido, así como cualquier extensión y modificación, debe hacerla un electricista calificado.

Este quemador lateral se ha suministrado con suficiente cable para montar el módulo de encendido en el lugar que se muestra en la Figura 1. El módulo de encendido se puede montar en un lugar diferente al extender los cables del interruptor y los cables del encendedor. Utilice el encendedor kit de extensión de alambre # 80025228, incluido. Las conexiones de pala de los cables de extensión deben ser envueltos con cinta aislante aislado o envoltorio para evitar la formación de arcos de los alambres del encendedor al marco cocina. Esto presenta un peligro de descarga eléctrica y también puede afectar el rendimiento del sistema de encendido electrónico. Asegúrese de encaminar los cables lejos de los bordes afilados que puedan cortar o dañar el aislamiento. También asegúrese de ruta del cable de manera que no se les permitirá entrar en contacto con superficies calientes. NOTA: El módulo de encendido debe estar montado para tener un fácil acceso al compartimiento de la batería para el reemplazo de la batería. Ver Figura 2. Conecte los cables a las conexiones de pequeñas y grandes en la parte posterior del módulo de encendido. Vea la Figura 3.

Gire el tapón hacia la izquierda para abrir el compartimiento de la batería.

1. Separe el módulo de encendido electrónico del protector de calor.
2. Monte el protector de calor usando los 2 orificios para tornillos suministrados
3. Ensamble el módulo de encendido electrónico al protector de calor usando una tuerca.
4. Instale la pila y la tapa.
5. Ajuste los cables como se muestra en la figura.

Figura 3

INSTALACIÓN (CONTINUACIÓN)

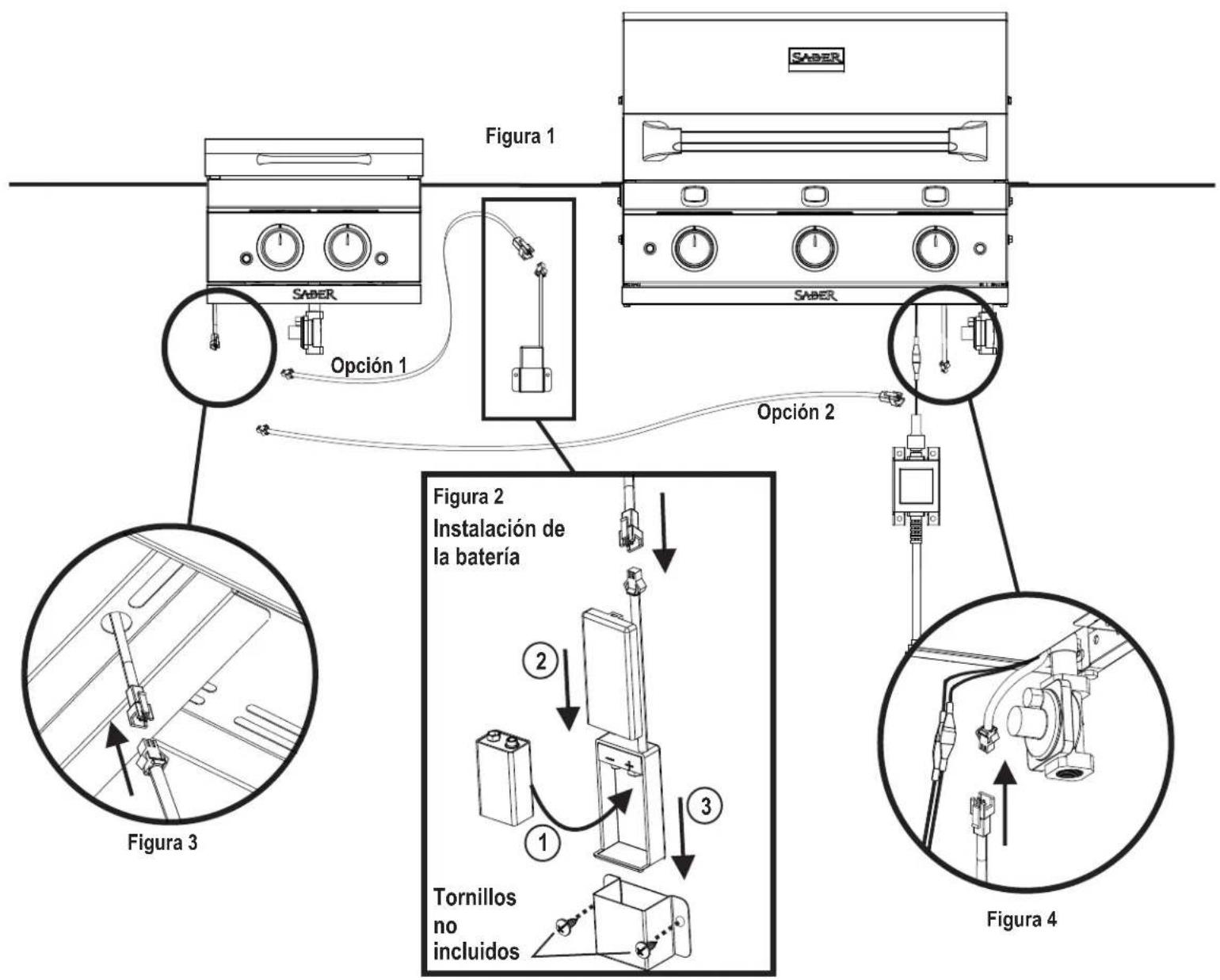

3. Conexión de la alimentación de la luz LED.

Opción 1:

Este quemador lateral ha sido suministrado con suficiente cable para montar la caja de la batería de 9V hasta 5 pies desde el½ fondo del quemador lateral como se muestra en la Figura 1 a continuación. La ubicación exacta de montaje puede variar en función del diseño de su recinto. Los orificios de montaje se encuentran en el soporte de montaje de la caja de la batería.

Asegúrese de enrutar todos los cables lejos de bordes filosos que puedan cortar o dañar el aislamiento. También asegúrese de enrutar el cable de manera que no pueda entrar en contacto con superficies calientes. NOTA: La caja de la batería de 9V debe ser montada de modo que se tenga un fácil acceso al compartimento de la batería para reemplazarla. La caja de la batería debe quitarse del soporte de montaje para quitar la batería como se muestra en la Figura 2 a continuación. Conecte el conector del arnés de los cables de la caja de la batería al conector correspondiente en el arnés del cable del LED del quemador lateral situado en el panel del lado izquierdo inferior sobre la cámara de combustión del quemador lateral (ver la Figura 3).

Opción 2:

Si el quemador lateral debe instalarse junto con un modelo R50SB1517 o una parrilla integrada R67SB1017, puede utilizar el transformador de LED de 120V incluido con la parrilla para alimentar también el quemador lateral. Utilizando el cable de extensión de 5½ pies suministrado con el quemador lateral, conecte el conector del arnés del cable en la extensión hacia el conector del arnés de repuesto en el lado del tomacorriente del transformador como se muestra en la Figura 4 a continuación.

INSTALACIÓN (CONTINUACIÓN)

IMPORTANTE

Antes de la construcción, confirme con su distribuidor si se requiere algún permiso para cumplir con los códigos de instalación de gas natural locales o del estado.

Se recomienda que utilice a un técnico de gas certificado o con licencia para hacer todas las conexiones de gas natural.

Para permitir un rendimiento adecuado de calentamiento de la parrilla, confirme que su presión de alimentación de gas natural doméstica sea suficiente para mantener una presión del múltiple de 4,0" W.C. en cada aparato (medida mientras está en funcionamiento). Una presión de suministro de gas natural doméstica de 7"±1,5" W.C. en cada regulador del aparato es deseable para lograr la presión de salida de 4,0" W.C. en cada regulador. Si la parrilla está funcionando a una presión de gas inferior a 4,0" W.C., la tasa de BTU resultante para cada uno disminuirá resultando en un mal desempeño de calentamiento. Una presión de gas reducida también puede hacer que cada dispositivo sea más susceptible al soplado del viento. Un técnico de gas certificado puede confirmar si la presión del suministro de gas natural de su hogar es aceptable.

Conexiones de gas natural y reguladores de servicio por encima de 1/2 psi:

Antes de 1998, todos los reguladores de gas de servicio residencial funcionaban a una presión de salida de 7 pulgadas de columna de agua.

En la edición de NFPA 54 de 1998, el Código Nacional de Gas Combustible (National Fuel Gas Code), se realizó un cambio que permitió utilizar reguladores de servicio de 2 y 5 psi.

Con este cambio también se requirió que se conectara un regulador en línea entre el regulador de servicio y el del aparato si el sistema usaba 2 o 5 psi. Este regulador adicional no se suministra con el producto.

Es posible que un usuario, que realice la conexión por sí mismo, o un plomero, que no verifique, haga una conexión a una tubería de 2 o 5 psi. Si se suministra una presión de 2 psi o superior al regulador del aparato en ciertos asadores, éste se cerrará y no suministrará gas al asador. La toma de desconexión rá pida y la manguera que se incluyen no deben utilizarse a presiones superiores a 1/2 psi.

Si la parrilla está conectada correctamente y no se recibe gas, se debe verificar la presión de suministro. Si la presión es mayor de 1/2 psi, asegú rese de que haya un regulador en línea presente.

Una vez que el asador haya sufrido exceso de presión, el regulador puede o no haberse dañado. Lo mas recomendable es sustituir el regulador.

PRECAUCIÓN

El modelo de quemador lateral K00SB5317 se fijan para funcionar con gas natural. Ambos aparatos también están diseñados para la conversión a gas LP.

LA CONVERSIÓN A GAS LP DEBE SER REALIZADA POR UN TÉCNICO CERTIFICADO DE GAS.

LP modelo de kit de conversión A00AA5517 debe ser utilizado ( vendido separadamente).

ADVERTENCIA

La cocina al aire libre debe ser desconectada del sistema de tuberías de suministro de gas natural durante cualquier prueba de presión del sistema que supere 12 PSIG (3,5 kPa).

La cocina al aire libre debe ser aislada del sistema de tubería de suministro de gas natural cerrando todas las válvulas de cierre durante cualquier prueba de presión del sistema que sea igual o menor de 12 PSIG (3,5 kPa).

Nunca conecte la parrilla a una fuente no regulada de gas.

4. Conexión de la línea de suministro de gas natural:

Paso 1: Dimensionamiento correctamente de la línea de suministro de gas natural

En la mayoría de los casos, basta con una tubería con un diámetro de 12 " a 34 " para conectar su cocina al aire libre a su sistema de suministro de gas natural doméstico. El tamaño correcto de la tubería depende de lo siguiente:

1. la longitud total de la tubería de suministro de gas natural de su vivienda
2. el punto de conexión de su cocina al aire libre con el sistema de suministro de gas natural de su hogar con respecto a la posición de los aparatos a gas natural en su vivienda
3. la distancia deseada de la cocina al aire libre hasta el suministro de gas natural en su vivienda
4. la tasa de BTÜ total combinada de todos los aparatos a gas natural en su vivienda.

Un técnico de gas certificado podrá recomendar el tamaño y la longitud adecuada de la tubería de gas para conectar su cocina al aire libre a su suministro de gas doméstico. La tasa de BTU del quemador lateral es de 18.000 BTU / hr para el modelo K00SB5317.

Paso 2: Colocación de la válvula de cierre manual

Es recomendable instalar fuera del recinto de la cocina una válvula de cierre manual con el tamaño correcto para la tubería de suministro de gas. Esta válvula permitirá un acceso seguro para cerrar el suministro de gas natural a la cocina al aire libre en caso de emergencia. Una ubicación conveniente para la válvula de seguridad es en la parte posterior del recinto de la cocina cerca de la roldana en la pared posterior. Esto permite un fácil acceso para conectar la tubería de gas en el recinto a la válvula de seguridad (ver la imagen a continuación).

INSTALACIÓN (CONTINUACIÓN)

4. Conexión de la línea de suministro de gas natural (continuación):

NOTA: La instalación de la línea de suministro de gas al quemador lateral debe hacerla un plomero calificado

La línea de suministro de gas en su hogar debe dirigirse al panel trasero central del quemador lateral dentro del gabinete del quemador lateral. Se recomienda usar tubería rígida para conectar en la entrada del regulador del aparato de gas natural. El movimiento constante de los tubos flexibles de gas podría causar fatiga de la tubería flexible y fugas de gas. Si la línea de suministro doméstica no usa tubería rígida, cualquier línea de gas flexible debe fijarse dentro del gabinete para prevenir el movimiento constante y la fatiga.

Antes de instalar el quemador lateral en el gabinete:

1. Cierre el suministro de gas doméstico (posición OFF).
2. Retire la tapa protectora de plástico del accesorio de tubería de ½ "ubicado en la parte inferior del panel trasero central del quemador lateral (vea la Figura 5).

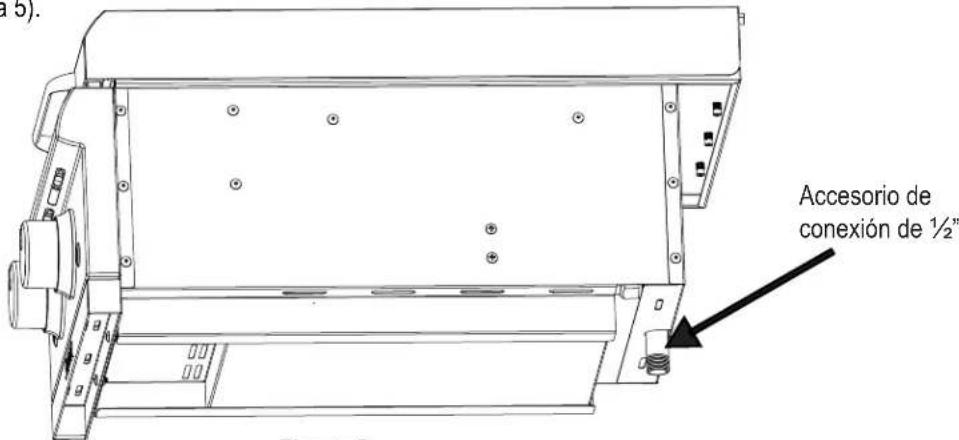

(a 5). Accesorio de conexión de ½"

Figura 5 Vista lateral

1. Aplique compuesto para conexiones de tubería (no incluido) al accesorio de conexión de 1/2". El compuesto que se use debe ser resistente a todos los gases.
2. Conecte el regulador del aparato de gas natural (incluido) en el accesorio de conexión de 1/2", teniendo cuidado de conectar el lado de salida hacia el accesorio de conexión (vea la Figura 6). Los lados de entrada (IN) y salida (OUT) del regulador están marcados en la parte posterior del cuerpo del regulador.

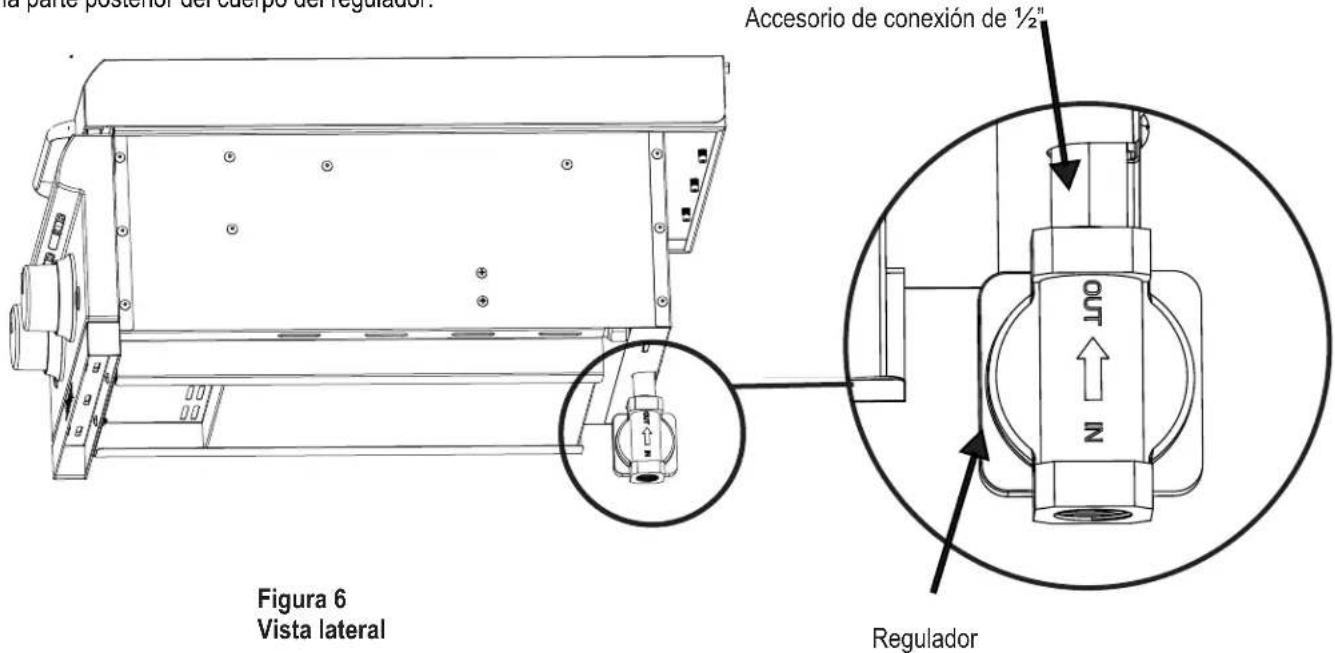

la parte posterior del cuerpo del regulador. Accesorio de conexión de ½" Figura 6 Vista lateral Regulador

INSTALACIÓN (CONTINUACIÓN)

4. Conexión de la línea de suministro de gas natural (continuación)

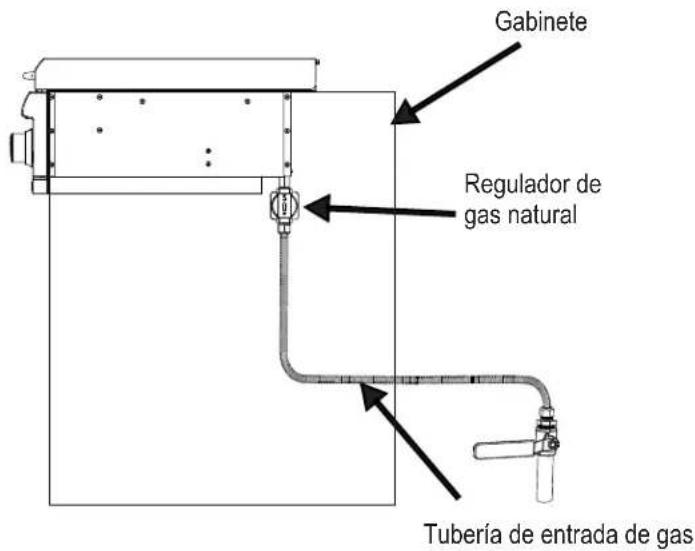

Gabinete Regulador de gas natural Tubería de entrada de gas

Figura 7 Vista lateral

1. El quemador lateral está ahora listo para instalarse en el gabinete. Tenga cuidado de no dañar el regulador durante la instalación. Se requieren dos personas para levantar el quemador lateral y colocarlo en el gabinete.

Después de instalar el quemador lateral en el gabinete:

1. Conecte la tubería doméstica de suministro de gas en el lado de entrada del regulador del aparato de gas natural, siguiendo los métodos de conexión recomendados y descritos más atrás. Aplique compuesto para conexiones de tubería (no incluido) en la tubería de entrada antes de conectar la tubería en el regulador.
2. Confirme que todas las perillas del quemador lateral estén apagadas (OFF).
3. Abra el gas de suministro doméstico.
4. Proceda al paso 5, Prueba de detección de fugas.

NOTA: Se recomienda instalar una válvula de cierre manual fuera del gabinete del quemador lateral (vea la Figura 8).

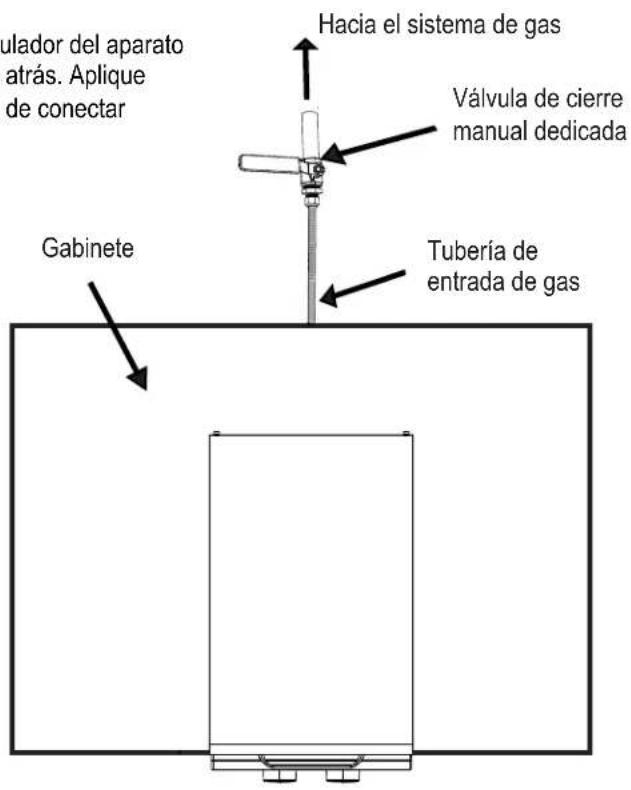

ulador del aparato atrás. Aplique de conectar Gabinete Hacia el sistema de gas Válvula de cierre manual dedicada Tubería de entrada de gas

Figura 8 Vista superior

INSTALACIÓN (CONTINUACIÓN)

5. Prueba de detección de fugas

1. Cierre todas las perillas de control del quemador lateral.
2. Abra el gas de suministro doméstico.
3. Use una brocha para pintar limpia y una solución de agua jabonosa suave 50/50. Aplique la solución jabonosa en las áreas indicadas. (Vea la Figura 9).
4. Si aparecen burbujas que aumentan de tamaño, hay una fuga. Cierre el suministro de gas principal y apriete bien todas las conexiones. Si no puede detener la fuga, no trate de repararla; llame a un plomero calificado para que la corrija.
5. El aparato y la válvula de cierre individual deben desconectarse del sistema de tubería de suministro de gas durante cualquier prueba de presión en ese sistema a presiones mayores de 12 psig (3.5 kPa).
6. El aparato debe aislarse del sistema de tubería de suministro de gas al cerrar la válvula de cierre manual durante cualquier prueba de presión del sistema de tubería de suministro de gas a presiones de prueba iguales o menores de 12 psig (3.5k Pa).

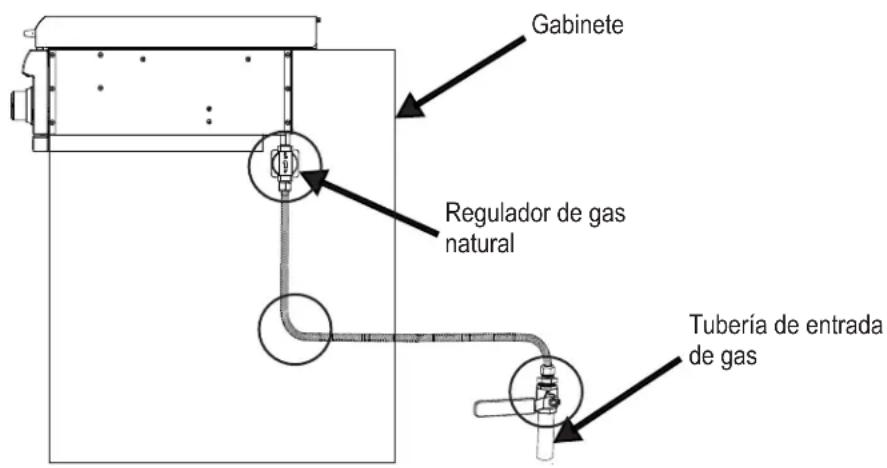

Gabinete Regulador de gas natural Tubería de entrada de gas

Figura 9 Vista lateral

INSTALACIÓN (CONTINUACIÓN)

6. C :onvertidor de GN a LP para quemador lateral incorporado

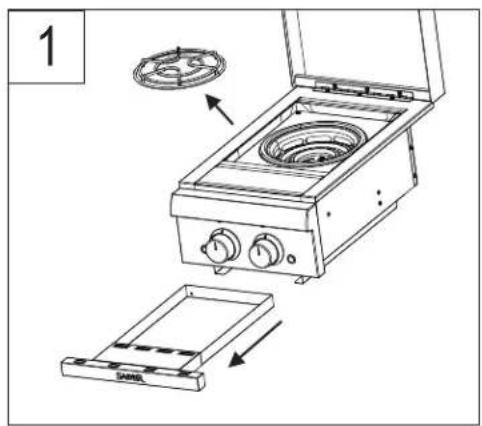

1. Retire la bandeja de grasas y la parrilla del quemador, vea la Figura 1

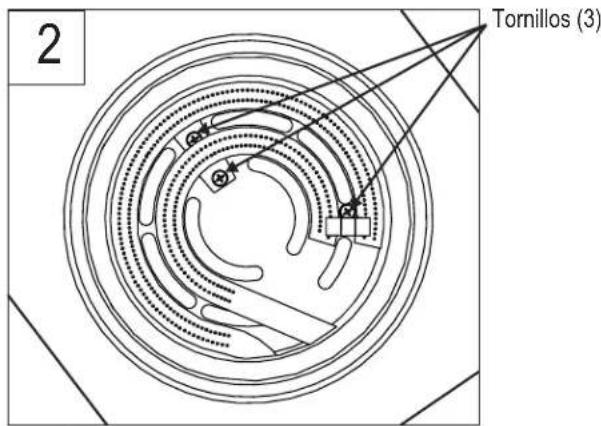

2. Retire los 3 tornillos de los quemadores y el electrodo, vea la Figura 2.
3. Retire el quemador interno, vea la Figura 3.
4. Retire el quemador externo, vea la Figura 4.
5. Instale los orificios suministrados con el quemador lateral. El orificio marcado #63 es para el quemador externo y el marcado #66 es para el quemador interno, vea la Figura 5.
6. Ensamble de nuevo en orden inverso, asegurándose que los quemadores estén correctamente encajados en los sujetadores de los orificios, vea la Figura 6.
7. Para completar la conversión, siga las instrucciones proveidas con Saber LP GAS kit de conversión Modelo A00AA5517.

1 SARIL

2 Tornillos (3)

3 Retire el quemador interno

4 Retire el quemador externo

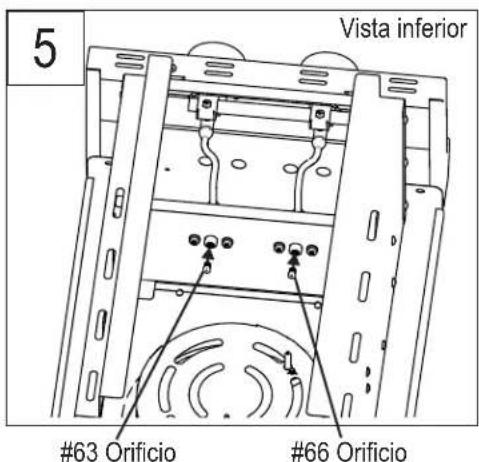

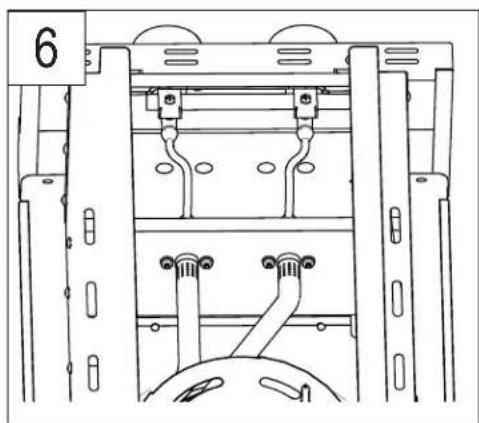

5 Vista inferior #63 Orificio #66 Orificio

Ensamble correcto de los sujetadores de orificios del quemador

Elemento	Término de garantía
Piezas de acero inoxidable
Tapas	Garantía limitada de por vida
Fogón exterior	Garantía limitada de por vida
Tubos de quemadores y tubos de transferencia	10 años
Parrillas y bandeja del quemador lateral	5 años sin óxido o calcinación
Piezas de porcelana con esmalte
Inserto de tapa	Garantía limitada de por vida (excluye decoloración)
Fogón interior	Garantía limitada de por vida sin oxidación o calcinación (excluye decoloración)
Parrillas y bandeja del quemador lateral	5 años sin óxido o calcinación (excluye decoloración)
Piezas pintadas	2 años (excluye decoloración)
Todas las demás piezas	2 años

GARANTÍA LIMITADA DE POR VIDA:

Saber garantiza que los componentes fabricados de acero inoxidable (tapas, insertos de las tapas, fogón exterior y paneles del carrito) están libres de defectos en el material y de fabricación bajo el uso normal residencial durante toda la vida del producto.

La garantía limitada de por vida cubre la integridad estructural de las tapas, insertos de las tapas, el fogón exterior y los paneles del carrito. En caso de ocurrir deterioro estructural hasta el grado que impida el funcionamiento, las piezas se reemplazarán sin cargo al comprador por la instalación. Los costos relacionados con la instalación de piezas de garantía de reemplazo no están cubiertos por esta garantía limitada de por vida y son responsabilidad exclusiva del dueño.

Esta garantía excluye la decoloración, los rayones en la superficie, las manchas debido al clima y a la atmósfera, y la oxidación menor de la superficie, los cuales son condiciones normales que se prevé que ocurran en cualquier producto de uso en el exterior.

GARANTÍA LIMITADA DE DIEZ AÑOS: Saber garantiza los tubos del quemador de acero inoxidable y los tubos de transferencia por estar libres de defectos en los materiales y en la fabricación bajo uso residencial normal durante un periodo de diez (10) años a partir de la fecha de compra original. Las piezas se reemplazarán sin costo.

GARANTÍA LIMITADA DE CINCO AÑOS: Saber garantiza que las parillas de asar y las parrillas de calentamiento de porcelana con esmalte, las parrillas y bandeja del quemador lateral libres de defectos en sus materiales y de fabricación bajo uso residencial normal durante un periodo de cinco (5) años a partir de la fecha de compra original. Las piezas se reemplazarán sin costo.

GARANTÍA TOTAL DE DOS AÑOS: Saber garantiza que todas las piezas pintadas y cualquier otra pieza que no se mencione específicamente más atrás están libres de defectos en sus materiales y de fabricación bajo uso residencial normal durante un periodo de dos (2) años a partir de la fecha de compra original. Saber reemplazará la pieza que resulte defectuosa o que se descubra que está defectuosa durante el periodo de garantía sin costo para el comprador original.

El dueño será responsable de hacer la instalación adecuada y de proporcionar cuidado y mantenimiento, así como de proporcionar el comprobante de compra cuando se le solicite.

Saber se reserva el derecho, ANTES de enviar piezas de reemplazo de garantía, de requerir que la pieza en cuestión se devuelva para inspección y análisis. Las piezas solicitadas deben devolverse a Saber, con flete pagado por el consumidor.

LIMITACIONES Y EXCLUSIONES DE GARANTÍA

Esta garantía excluye las unidades compradas para usarse en todos los tipos de lugares comerciales o de uso comunitario como restaurantes, hoteles, establecimientos de servicio de comida, complejos de condominio o departamentos, propiedades para renta, y los productos cuyo número de serie haya sido alterado o removido.

Esta garantía aplica SOLAMENTE a los productos comprados y que se encuentran en los Estados Unidos continentales y Canadá.

La cobertura de garantía comienza en la fecha de compra original, y se requiere presentar el comprobante de compra para el servicio de garantía. Registre su producto y conserve su comprobante de compra original.

Para activar la garantía, requerimos que envíe la tarjeta de registro de garantía adjunta o que registre su producto en línea.

Esta garantía aplica solamente al dueño original del quemador lateral y no es transferible.

Esta garantía no aplica a daños que resulten por negligencia, alteración, mal uso, abuso, accidente, desastre natural, pérdida de energía eléctrica para el producto por cualquier razón, instalación incorrecta u operación incorrecta, ajustes o calibraciones sin autorización, muescas, abolladuras, rayones o daños debido a productos químicos de limpieza fuertes.

Saber no será responsable por daños incidentales, consecuentes, especiales o contingentes causados por su incumplimiento de esta garantía escrita o de cualquier garantía implícita.

En caso de cualquier reemplazo de garantía, todo el trabajo de remoción, reemplazo e instalación es responsabilidad del dueño del quemador lateral.

Saber se reserva el derecho de reemplazar cualquier producto defectuoso por un producto del mismo valor que el precio de compra original. La reparación o reemplazo de garantía es a entera discreción de Saber.

Los distribuidores no pueden, bajo ninguna circunstancia, ajustar, alterar o ampliar las condiciones y términos de la garantía original.

La garantía de Saber no cubre lo siguiente:

• Costos de mano de obra relacionados con la instalación o configuración, diagnóstico de un problema o reparaciones.
• Mantenimiento y cuidado de rutina normal recomendado.
• Daño debido a accidente, alteración, mal uso, abuso, ambientes hostiles, instalación incorrecta, o instalación que no sea en conformidad con las normas y regulaciones locales, estatales y federales.
• Uso de piezas "universales" no autorizadas.
• Daño o corrosión causada por falta de mantenimiento, negligencia en seguir las instrucciones de cuidado y uso del fabricante, fuego debido a grasa, animales e insectos.
• Cualquier daño causado por el uso comercial o comunitario de este producto.
• Los modelos de exhibición de venta generalmente se venden "COMO ESTÁN". Si usted ha comprado un modelo de exhibición, debe saber que se vendió "COMO ESTÁ" y que está sujeto a las siguientes exclusiones de garantía:

- Cualquier daño exterior o cosmético no está cubierto por la garantía

- Cualquier componente faltante será reemplazado con costo exclusivo para el comprador.

EXENCIÓN DE RESPONSABILIDAD DE GARANTÍAS IMPLÍCITAS Y LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE DE ACUERDO CON ESTA GARANTÍA LIMITADA SERÁ LA REPARACIÓN O REEMPLAZO DEL PRODUCTO COMO SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO GARANTÍAS DE COMERCIABILIDAD PARA UN PROPÓSITO PARTICULAR, SE EXCLUYEN O LIMITAN A UN AÑO O AL PERIODO MÁS CORTO QUE PERMITA LA LEY. SABER NO SERÁ RESPONSABLE DE DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS ESTADOS O PROVINCIAS NO PERMITEN LA EXCLUSIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, O LIMITACIONES EN LA DURACIÓN DE GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD, DE MANERA QUE ESAS EXCLUSIONES O LIMITACIONES PODRÍAN NO SER APLICABLES PARA USTED. ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y USTED PODRÍA TENER TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Cómo obtener servicio o piezas de reparación de garantía:

Antes de comunicarse con su distribuidor o de llamarnos directamente, asegúrese de que su quemador lateral esté registrado. Puede registrarlo en: http://www.sabergrills.com/registration.

Llame a su distribuidor autorizado Saber. En el siguiente enlace puede encontrar una lista de distribuidores y su información de contacto: http://www.sabergrills.com.

Utilice nuestro servicio al cliente en línea en http://www.sabergrills.com/warranty service.

Llame directamente a Saber al teléfono 1-(888)-94S-ABER (947-2237). Esperamos poder servirle.

También puede escribirnos a: Saber ®

Servicio de garantía

P. O. Box 1977

Columbus, GA. 31902

Tenga preparada la siguiente información para proporcionarla: nombre del comprador, modelo y número de serie del quemador lateral, fecha de compra y descripción precisa del problema.

Fecha de compra:
Distribuidor donde compró el quemador lateral:
Teléfono del distribuidor:
Número de modelo:(se encuentra en la portada del manual de instrucciones o en la etiqueta de especificaciones)
Número de serie:(se encuentra en la portada del manual de instrucciones o en la etiqueta de especificaciones)

Key	Qty	Description
1	1	Caja del quemador
2	1	KIT, Consola de control
3	1	KIT, módulo del interruptor de encendido electrónico con cable
4	1	Interruptor de la luz, LED
5	2	LED
6	1	Arnés de cables de LED
7	1	KIT, conjunto HVR
8	1	KIT, soporte, para tubo flexible de gas
9	2	KIT, Bisel
10	2	Perilla de control
11	1	KIT, pasadores de tope de GN (Juego de 2)
12	1	KIT, bandeja del quemador lateral
13	1	KIT, quemadores para el quemador lateral doble
14	1	KIT, tapa del quemador lateral
15	1	KIT, manija de la tapa del quemador lateral
16	1	KIT, bisagra de la tapa del quemador lateral
17	1	KIT, amortiguadores de la tapa, parte posterior, a presión (Juego de 2)
18	1	KIT, amortiguadores de la tapa, parte delantera, Atomillables (Juego de 2)
19	1	KIT, electrodo, quemador lateral doble con cable
20	1	Conjunto de la bandeja de grasa
21	1	Regulador del aparato de GN
22	1	Parrilla del quemador lateral, Cable SS
23	1	KIT, encendedor electrónico, una sola chispa, con protector de calor
24	1	Caja de la batería con cable y soporte de montaje
25	1	Arnés del cable de extensión de la alimentación del LED, 1700 mm

NOT Pictured

----

1

Guia del producto, inglés, español, francés

CASOS DE EMERGENCIA: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos.

Emergencias	Causas probables	Medidas de prevención / solución
Fugas de gas de mangueras agrietadas, cortadas o quemadas.	Manguera dañada o de la línea de gas.Falla mecánica debido a la oxidación o al mal uso.Falla de la válvula del cilindro debida al mal uso o a falla mecánica.Instalación inadecuada, la conexión no está bien apretada, falla de la junta de caucho.Sale fuego por el tablero de control.Hay continuamente fuego producido por la grasa o demasiadas llamas sobre la superficie de cocinar.o el suministro de GN esté abierto	Cierre el gas en el cilindro o en la fuente de los sistemas de gas natural. Si se producen quemaduras o daños, reemplace la tubería de gas, la manguera o el regulador. Deje de usar el producto hasta que el gasista haya investigado la causa de la falla y realice los arreglos necesarios.Cambie el cilindro de gas.Cierre la válvula del cilindro de gasDevuelva el cilindro al proveedor de gas.Cierre la válvula del cilindro de gasRetire el regulador del tanque y examine visualmente la junta de caucho para detectar cualquier daño. Lea las secciones tituladasPrueba para detectar fugas en un cilindro de gas yCómo conectar el regulador al cilindro de gas.Cierre las perillas de control y la válvula del cilindro de gasDeje abierta la tapa para permitir que las llamas se extingan. Una vez que se haya extinguido el fuego y la parrilla esté fría, retire el quemadors y examínelo para ver si tiene nidos de arañas o herrumbre. Lea las páginas relativas aLos peligros Naturales y la limpieza de la unidad del quemador.Cierre las perillas de control y la válvula del cilindro de gasDeje abierta la tapa para permitir que las llamas se extingan. Una vez que se haya enfriado, limpie las partículas de comida y la acumulación de grasa en la parte interior de la zona de la cámara de combustión, la bandeja para la grasa y toda otra superficie.CIERRE el suministro del gas. Desconecte las tuberías de entrada de gas del regulador. Retire el regulador del quemador lateral y vuelva a sellarlo a la tubería de entrada de gas. Vuelva a conectar las tuberías de gas al regulador.

Resolución de problemas

Problema	Causas probables	Medidas de prevención / solución
El quemador o los quemadores no se enciende(n) al usar el encendedor.(Lea además la sección Resolución de problemas del encendido electrónico)Continúa en la página siguiente.	PROBLEMAS DE GAS:Está tratando de encender el quemador equivocado.El quemador no está conectado a la válvula de control.Obstrucción en el quemador.No hay flujo de gas.Hay vapor atrapado en la tuerca de unión al tanque de gas.La tuerca de unión y la válvula del tanque de gas no están bien conectadas.PROBLEMAS DE ELECTRICIDAD:Electrodo agrietado o roto; salen "chispas de la grieta".La punta del electrodo no está en la posición correcta.El cable o el electrodo está cubierto con restos de comida.Los cables están flojos o desconectados.Los cables producen cortocircuitos (chispas) entre el encendedor y el electrodo.Pila gastada.	Lea las instrucciones en el tablero de control y en la sección titulada Uso y mantenimiento.Verifique que las soporte del orificio estén ubicadas dentro de los tubos de los quemadores.Verifique que el tubo de los quemadores no esté obstruido con telarañas u Otras materias. Lea la parte referente a la limpieza en la sección Uso y mantenimiento.Verifique que el tanque no esté vacío o el suministro de GN esté abierto. Si el tanque de gas no está vacío, lea la sección referente a la Caída repentina del flujo de gas.Cierre las perillas y desconecte la tuerca de unión del tanque. Vuelva a conectarla y trate de nuevo.Gire la tuerca de unión entre media vuelta y tres cuartos de vuelta adicionales, hasta que no la pueda girar más. Apriétela a mano únicamente, no use herramientas.Cambie el (los) electrodo(s).Quemadores principales:La punta del electrodo debe estar orientada hacia el orificio de combustión del puerto del quemador. La distancia debe ser de 1/8" a 1/4". Ajústela si es necesario.Quemador lateral:La punta del electrodo debe estar orientada hacia el orificio de combustión del puerto del quemador. La distancia debe ser de 1/8" a 3/16". Ajústela si es necesario.Limpie el cable y el electrodo con alcohol de frotar y un hisopo limpio.Vuelva a conectar los cables o cambie la unidad de electrodo/cable.Cambie la unidad del cable del encendedor / el electrodo.Cámbiela por una pila alcalina nueva, de tamaño.

Resolución de problemas continuación)(

Problema	Causas probables Medidas de prevención / solución	Medidas de prevención / solución
El quemador o los quemadores no se enciende(n) al usar el encendedor.(Lea además la sección Resolución de problemas del encendido electrónico)	ENCENDIDO ELECTRÓNICO:No hay chispas, no hay sonido de encendido.No hay chispas, hay un sonido leve de encendido.Hay chispas, pero no en el electrodo o a plena potencia.	Lea la sección I de Sistema de encendido electrónico.Lea la sección II de Sistema de encendido electrónico.Lea la sección III de Sistema de encendido electrónico.
El quemador o los quemadores no se encienden con fósforos.	Lea “PROBLEMAS DE GAS:” en la página anterior.El fósforo no llega al punto de encendido.Método inadecuado de encendido con fósforos.	Use un fósforo de palito largo (fósforo para encender chimeneas).Lea la parte titulada Encendido con fósforos de la sección Uso y mantenimiento.Verifique que el tanque de gas esté cargado.
Caída repentina del flujo de gas o llama reducida.	Se acabó el de gas propanoSe activó la válvula por sobrecarga de gas propanoHay vapor atrapado en la conexión de la tuerca de unión y el tanque de gas.Obstrucción de la tubería de GNCierre del regulador de GN	Cierre las perillas, espere 30 segundos y encienda la parrilla. Si las llamas siguen siendo bajas, cierre la perilla y la válvula del tanque de gas. Desconecte el regulador. Vuelva a conectar el regulador y haga una prueba para detectar fugas. Abra la válvula del tanque de gas, espere 30 segundos y, luego, encienda la parrilla.Cierre las perillas de control y la válvula del cilindro de gas. Desconecte la tuerca de unión del tanque. Vuelva a conectarla y trate de nuevo.Verifique el suministro del GNUn gasista debe verificar la presión del suministro de GN
Llamas que se apagan.	Vientos fuertes o en ráfagas.Bajo flujo de gas propano.Se activó la válvula por sobrecarga de gas.	Gire el frente de la parrilla de modo que quede de cara al viento, o aumente la graduación de las llamas.Recargue el tanque de gas.Lea lo referente a la Caída repentina del flujo de gas en la sección anterior.
Fogonazos.	Acumulación de grasa.Carne sumamente grasosa.Temperatura de cocción demasiado elevada.GN bajo	Limpie los quemadores y el interior de la parilla / cámara de combustión.Desgrase la carne antes de cocinarla a la parrilla.Ajuste (baje) la temperatura según corresponda.Verifique el suministro del GN
Fuegos persistentes, producidos por la grasa.	Grasa atrapada por acumulación de restos de comida alrededor del sistema del quemador.	Cierre las perillas Cierre el paso de gas desde el tanque. Deje la tapa en su posición abierta y deje que se apague el fuego. Después de que se enfríe la parrilla, retire y limpie todas las piezas.
Retorno de las llamas... (fuego en los tubos del quemador).	El quemador o los tubos del quemador están obstruidos.	Cierre las perillas Cierre el quemador o los tubos del quemador. Lea la sección de limpieza del quemador de Uso y mantenimiento.
No se puede recargar el tanque de gas propano.	Algunos vendedores de gas usan boquillas de llenado viejas, con las roscas gastadas.	Las boquillas desgastadas no tienen suficiente "agarre" para conectarse a la válvula Comuníquese con otro vendedor de gas.
Un quemador no se enciende de otro(s) quemador(es).	Algunos vendedores de gas usan boquillas de llenado viejas, con las roscas gastadas.	Las boquillas desgastadas no tienen suficiente "agarre" para conectarse a la válvula. Comuníquese con otro vendedor de gas.

Resolución de problemas - Encendido electrónico

Problema (encendido)	Causas probables	Procedimiento de revisión	Medidas de prevención / solución
SECCIÓN INo aparecen en cualquier chispas cuando los electrodos de encendido electrónico Buttonis presionado, no se puede escuchar el ruido de chispas módulo.	• La pila no está instalada adecuadamente.• Pila gastada.• Módulo de chispas defectuoso.	• Revise la orientación de la pila.• ¿Es una pila usada?• Si no se generan chispas con la pila nueva y las conexiones del cable están bien hechas, el módulo está defectuoso.	• Instale la pila (verifique que los conectores “+” y “-” estén orientados correctamente, con el extremo “+” hacia arriba y el extremo “-” hacia abajo).• Cámbiela por una pila alcalina nueva.• Cambie la unidad del módulo de chispas.
SECCIÓN IINo aparecen en cualquier chispas cuando los electrodos de encendido electrónico Buttonis presionado; se puede escuchar el ruido de chispas módulo.	• Las conexiones del cable de salida no están bien hechas.	• ¿Están conectadas y bien hechas las conexiones de salida?	• Retire y vuelva a hacer todas las conexiones de salida en el módulo y en los electrodos.
SECCIÓN IIIHay chispas pero no en todos los electrodos y/o no a plena potencia	• Las conexiones del cable de salida no están bien hechas.• El arco de la parrilla se forma lejos del (de los) quemador(es).• Pila débil.• Los electrodos están húmedos.• Los electrodos están agrietados o rotos, con "chispas en las grietas".• Interruptores de la perilla de encendido defectuosos.	• ¿Están conectadas y bien hechas las conexiones de salida?• Si es posible, observe la parrilla en un lugar oscuro. Haga funcionar el sistema de encendido y trate de detectar la formación del arco entre los cables de salida y el marco de la parrilla.• Se forman todas las chispas, pero son débiles o lentas.• ¿Se ha acumulado humedad en el electrodo y/o en los orificios de combustión?• Examine los electrodos para detectar grietas.• Si todos los demás procedimientos para resolver problemas, enumerados arriba no, solucionan el problema, es posible que el interruptor de encendido de la perilla esté defectuoso.	• Retire y vuelva a hacer todas las conexiones de salida en el módulo y en los electrodos.• Si se observan chispas que no sean del (de los) quemador(es), es posible que esté dañado el aislamiento de los cables. Cambie los cables.• Cambie la pila por una pila alcalina nueva.• Use una toalla de papel para secar la humedad.• Cambie los electrodos agrietados o rotos.•Cambie la unidad de interruptor de encendido/válvula.

Resolución de problemas - Luces LED

Problema (luces)	Posible causa	Procedimiento de verificación	Prevención/solución
Las luces LED NO se iluminan cuando el interruptor de la luz se coloca en ON, pero el interruptor de la luz LED se ilumina.	Los cables del LED están desconectados.Luces LED defectuosas.	Compruebe para asegurarse que los cables en cada terminal de horquilla del LED estén conectados firmemente y no sueltos.Si hay una buena conexión en el LED y otras luces LES están funcionando, entonces el LED está defectuoso.	Reconecte los cables a los conectores de horquilla en el LED. Si los cables no se quedan en su sitio y están sueltos, póngase en contacto con Saber para obtener piezas de repuesto bajo la garantía.Póngase en contacto con Saber para obtener piezas de repuesto bajo la garantía.
Las luces LED NO se iluminan cuando el interruptor de la luz se coloca en ON, Y el interruptor de la luz LED NO se ilumina.	La batería no está correctamente instalada.Batería de 9V descargada.Los cables conectores de la caja de la batería están desconectados.Cables del transformador desconectados (si se utilizan).El arnés del cable del interruptor está desconectado.	Compruebe la orientación de la batería.¿Se ha utilizado la batería anteriormente?Compruebe que los cables conectores de la caja de la batería estén conectados y trabados sin cables flojos en los conectores.Compruebe que el conector de salida del transformador esté conectado y trabado sin cables flojos en los conectores.Compruebe que el arnés del cable del interruptor esté conectado correctamente a la parte de atrás del interruptor.	Instale la batería (Asegúrese de que los conectores "+" y "-" estén orientados correctamente).Reemplace la batería con una batería alcalina nueva.Reconecte los conectores de los cables de la batería y asegúrese de que las pestañas de bloqueo del conector estén cerradas. Si al tirar de los cables se aflojan en los conectores, póngase en contacto con Saber para obtener piezas de repuesto bajo la garantía.Reconecte los conectores de los cables de la batería y asegúrese de que las pestañas de bloqueo del conector estén cerradas. Si al tirar de los cables se aflojan en los conectores, póngase en contacto con Saber para obtener piezas de repuesto bajo la garantía.Reconecte el arnés del cable del interruptor para asegurarse de que el arnés bloquee el interruptor.
Las luces LED SÍ se iluminan cuando el interruptor de la luz se coloca en ON, pero el interruptor de la luz LED NO se ilumina.	Interruptor de luz LED defectuoso.	El arnés del cable del interruptor está conectado las luces LED se iluminan.	Póngase en contacto con Saber para obtener piezas de repuesto bajo la garantía.

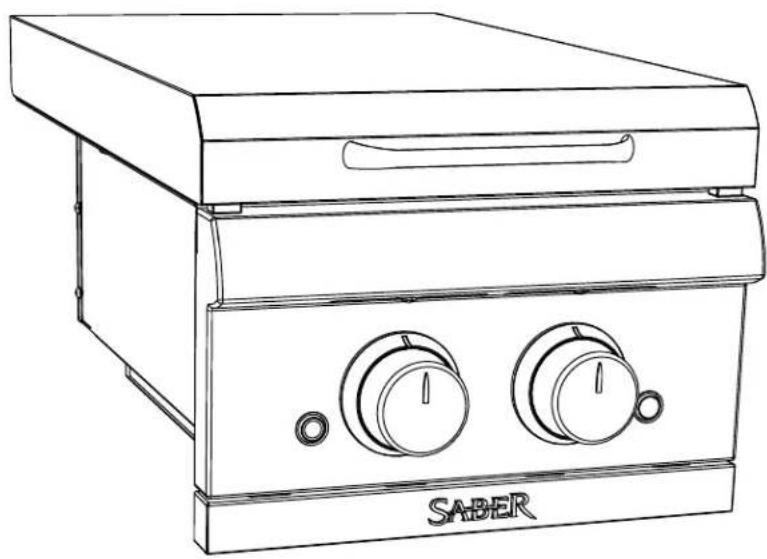

SABER®

GUIDE DE PRODUIT ET ASSEMBLAGE

DU BRÛLEUR LATÉRAL
