MANUAL DE USUARIO CTBPW05Q Cleco

2.1 Advertencias e indicaciones....28

2.2 Símbolos en el producto....29

2.3 Empleo conforme al uso previsto....29

2.4 Mal uso previsible....29

2.5 Formación del personal....29

2.6 Normas/estándares....29

2.7 Indicaciones de seguridad generales para herramientas eléctricas....30

2.8 Indicaciones de seguridad especiales para herramientas eléctricas....31

3 Volumen de suministro....32

4 Transporte/almacenamiento....32

5 Descripción del producto....32

6 Antes de la puesta en servicio ....33

7 Mantenimiento....33

8 Especificaciones técnicas ....34

8.1 Ángulo 34

8.2 Pistola....35

8.3 Condiciones ambientales .... 35

8.4 Emisiones 35

9 Localización de fallas 35

10 Eliminación de desechos....38

FR

El presente documento está dirigido a especialistas en instalación y reparación (instaladores, reparadores, prestadores de servicio y operadores).

Contiene información

• para realizar un uso seguro y apropiado.
• sobre su funcionamiento.
• sobre los datos técnicos y el mantenimiento.
• sobre la solución de problemas.

El idioma original de este documento es alemán.

No se incluye información sobre el pedido de repuestos. Para ello, consulte los manuales de las piezas por separado.

No se incluyen instrucciones de programación. Para ello, consulte las instrucciones de programación individuales.

Otros documentos de interés

Número	Documento
CE-1025C	Declaración de conformidad de la UE – CellTek
P1730PM	Instrucciones de programación – Procedimiento de atornillado
P2280PM	Instrucciones de programación – S168813 mPro400GC(D) y mPro200GC(-AP)
P2309HW	Descripción del hardware – mPro400GCD-M
P2361JH	Installation Instruction – mPro400GCD-(...)
P2372JH	Installationshinweise – S168688 Cordless RF Settings
P2403HW	Descripción del hardware – mPro200GC(-AP)
P2544PM	Manual de programación – S169263 CTBA & CTBP
P2545KA	Guía de instalación rápida – CTBA & CTBP Transmisión de datos
SP12-1118	Parts Manual – CTBAW CellTek
SP12-1119	Parts Manual – CTBPW CellTek
	Respectivo manual de instrucciones original Cargador / acumulador Milwaukee

Reconocimiento en el texto

Cursiva	Identifica opciones de menú (p. ej. diagnóstico), campos de entrada, casillas de control, botones de selección o menús desplegables.
>	Identifica la selección de una opción del menú en un menú, p. ej. Archivo > Imprimir.
<...>	Identifica los interruptores, botones de comando o teclas en un teclado externo, p. ej.<F5>.
Courier	Identifica los nombres de los archivos, p. ej. setup.exe.
•	Identifica listas, nivel 1.
-	Identifica listas, nivel 2.
a)	Identifica opciones
b)
➢	Identifica resultados.
1. (...)	Identifica una secuencia de pasos de acción.
2. (...)
▶	Identifica un paso de acción individual.

2 Seguridad

▶ Leer todas las indicaciones e instrucciones de seguridad. No tomar en cuenta estas normas y advertencias de seguridad puede tener como consecuencia una descarga eléctrica, un incendio o lesiones graves.
▶ Conserve este documento para futuras consultas.
Estas instrucciones de seguridad deben estar disponibles en todo momento para todas las personas que utilicen el producto.

2.1 Advertencias e indicaciones

Los mensajes de advertencia se identifican a través de un término indicativo y un pictograma:

• la palabra de advertencia describe la gravedad y la probabilidad del peligro existente;
• el pictograma señala el tipo de peligro.

Peligro

Un símbolo junto con la palabra "Peligro" describe un peligro con un elevado nivel de riesgo que, de no evitarse, puede tener como consecuencia la muerte o lesiones graves.

Advertencia

Un símbolo junto con la palabra "Advertencia" señala un peligro con un nivel de riesgo medio que, de no evitarse, puede tener como consecuencia la muerte o lesiones graves.

Atención

Un símbolo junto con la palabra "Precaución" describe un peligro con un nivel de riesgo bajo que, de no evitarse, puede causar lesiones leves o moderadas.

Aviso

Un símbolo junto con la palabra "Aviso" señala una posible situación dañina que, de no evitarla, puede causar daños materiales o medioambientales.

Contienen sugerencias de uso e información útil, pero no avisos de peligro.

Estructura del mensaje de advertencia

Atención

Naturaleza y origen del peligro.

Posibles consecuencias del incumplimiento.

2.2 Símbolos en el producto

Tensión eléctrica

Lea atentamente las instrucciones de uso.

Conformidad CE

El producto cumple con las especificaciones técnicas obligatorias en Europa.

Conformidad CE El producto cumple con las especificaciones técnicas obligatorias en Gran Bretaña.

Observe las directivas locales sobre la eliminación de residuos para todos los componentes de este dispositivo y su embalaje.

Clase de protección III para equipos eléctricos/protección por baja tensión.

2.3 Empleo conforme al uso previsto

El usuario será responsable de cualquier daño causado por un uso indebido. Utilizar el producto únicamente en las siguientes condiciones:

▶ Uso únicamente en procesos de atornillado industriales.
- Úselo únicamente junto con los componentes enumerados en la declaración de conformidad de la UE.
▶ Usar bajo las condiciones ambientales especificadas.
▶ Opere dentro de la gama de potencia que está indicada en los datos técnicos.
▶ Con los parámetros de la herramienta bien ajustados.
▶ Uso en entornos con valor límite EMC clase A (inmunidad electromagnética para entornos industriales).
▶ Con los acumuladores/cargadores recomendados.

2.4 Mal uso previsible

▶ No utilizar el producto como martillo.
▶ Usar SÓLO los controladores que están listados en ladeclaración de conformidad CE.
▶ NO usar el producto en zonas con riesgo de explosión.
NO utilizar el producto en entornos húmedos niexteriores.
▶ NO desarmar ni modificar el producto.

2.5 Formación del personal

El sistema de apriete debe ser puesto en funcionamiento, ajustado y probado solo por personal que haya sido capacitado y calificado por empleados de Apex Tool Group. El producto ha sido preajustado por Apex Tool Group. Cualquier modificación de los ajustes de fábrica debe ser realizada solo por un especialista ^7 .

La empresa operadora debe asegurar que el personal de servicio y mantenimiento nuevo que se vaya incorporando sea instruido en la misma medida y con el mismo esmero para el manejo y la conservación del sistema de atornillado.

El personal que se encuentre en fase de formación/instrucción/entrenamiento solo puede usar el sistema de atornillado bajo la supervisión de una persona experta.

Equipo de protección individual

• Cuando se trabaja con piezas giratorias, no está permitido usar guantes.

  Recomendación: u-GUARDgirando libremente en busca de herramientas de fijaciónde APEX.
  ▶ Use una red de pelo, si es necesario.

2.6 Normas/estándares

Es indispensable acatar las disposiciones y normas nacionales, estatales y locales.

Conformidad ISED y FCC

El producto cumple con la parte 15 de la normativa FCC. Los cambios o modificaciones que no hayan sido

aprobados expresamente por el fabricante podrían anular los permisos de uso del producto. El funcionamiento está sujeto a las dos condiciones siguientes:

• El producto no debe provocar interferencias perjudiciales.
• El producto debe aceptar cualquier interferencia que reciba, incluidas aquellas que puedan causar un funcionamiento no deseado.

Parte responsable de la FCC

Nombre: William Cain

Posición: director, I+D

Dirección: Industrial Drive, 670

Lexington, SC 29072

Estados Unidos

Teléfono: [phone]

Correo electrónico: [e-mail]

Este aparato ha sido sometido a pruebas y cumple con el valor límite para aparatos digitales de clase A de conformidad con la parte 15 de la normativa FCC. Estos valores límite deben proporcionar una protección razonable frente a las interferencias perjudiciales si el producto se utiliza en un entorno de trabajo. Este producto genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con el manual de instrucciones, puede ocasionar radiointerferencias.

El uso de este producto en una zona residencial puede causar interferencias perjudiciales. Si este fuera el caso, el usuario deberá asumir él mismo los costos de corregir las interferencias.

2.7 Indicaciones de seguridad generales para herramientas eléctricas

Lea todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos relacionadas con esta herramienta eléctrica. Omitir las siguientes instrucciones puede tener como consecuencia una descarga eléctrica, un incendio y/o lesiones graves.

Conserve todas las indicaciones e instrucciones de seguridad para consultarlas en el futuro.

El término "herramienta eléctrica" utilizado en las indicaciones de seguridad hace referencia a herramientas eléctricas que funcionan conectadas a la red eléctrica (con cable de red) y a herramientas eléctricas que funcionan con batería (sin cable de red).

1 Seguridad en el puesto de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Un entorno desordenado o mal iluminado puede dar lugar a accidentes.
b) No utilice la herramienta eléctrica en entornos potencialmente explosivos en los que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.
c) Mantenga a los niños y a otras personas alejados mientras esté utilizando la herramienta eléctrica. En un momento de distracción podría perder el control de la herramienta.

2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe encajar en la toma de corriente. El enchufe no debe modificarse de ninguna manera. No utilice enchufes adaptadores con las herramientas eléctricas con protección a tierra. El uso de enchufes no modificados y tomas de corriente adecuadas reduce el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies puestas a tierra, tales como tuberías, calefacciones, cocinas y refrigeradores. Existe un alto riesgo de descarga eléctrica si su cuerpo está conectado a tierra.
c) Mantenga las herramientas eléctricas alejadas de la lluvia y la humedad. Si entra agua en la herramienta eléctrica, aumenta el riesgo de producirse una descarga eléctrica.
d) No utilice el cable de conexión para otros fines no previstos, como, por ejemplo, para transportar o colgar la herramienta eléctrica, o extraer el enchufe de la toma de corriente. Mantenga el cable de conexión alejado de fuentes de calor, aceites, bordes afilados o partes de la herramienta en movimiento. Un cable de conexión deteriorado o enredado aumenta el riesgo de descargas eléctricas.
e) Si trabaja con herramientas eléctricas al aire libre, utilice únicamente extensiones de cable adecuadas para uso exterior. El uso de una extensión de cable adecuada para uso exterior reduce el riesgo de descargas eléctricas.
f) Cuando no sea posible evitar el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor diferencial. El uso de un interruptor diferencial reduce el riesgo de descarga eléctrica.

3 Seguridad de las personas

a) Esté atento, preste atención a lo que está haciendo y actúe con prudencia cuando trabaje con herramientas eléctricas. No utilice herramientas eléctricas si está cansado o se encuentra bajo los efectos de drogas, alcohol o medicamentos. Un momento de descuido durante el uso de herramientas eléctricas puede provocar lesiones graves.
b) Utilice siempre lentes de protección y un equipo de protección personal. El uso de un equipo de protección personal que sea adecuado al tipo y la aplicación de la herramienta eléctrica, por ejemplo máscara, calzado de seguridad antideslizante, casco de protección o protección para los oídos, reduce el riesgo de sufrir lesiones.
c) Impida que la herramienta eléctrica se pueda poner en funcionamiento inadvertamente. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la corriente eléctrica o a la batería, encenderla o transportarla. Si tiene el dedo colocado en el interruptor mientras transporta la herramienta eléctrica o conecta la herramienta encendida a la corriente, puede producirse un accidente.
d) Retire cualquier herramienta de ajuste o llave de tuerca antes de encender la herramienta eléctrica. Si se deja una herramienta o una llave en una parte giratoria de la electroherramienta puede originar lesiones.
e) Evite las malas posturas. Consiga un apoyo seguro y mantenga el equilibrio en todo momento. De esta manera es más fácil controlar la herramienta

Cleco

eléctrica en caso de que ocurra una situación inesperada.

f) Lleve ropa adecuada. No lleve ropa suelta ni joyas. Mantenga el cabello y la ropa alejados de las partes en movimiento. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados por las partes en movimiento.
g) En caso de que puedan instalarse dispositivos de extracción de polvo e instalaciones receptoras, estas deberán conectarse y usarse correctamente. El uso de un equipo de aspiración de polvo puede reducir el peligro derivado del polvo.
h) Evite una falsa sensación de seguridad y no ignore las reglas de seguridad para herramientas eléctricas, incluso cuando las haya usado en múltiples ocasiones y esté familiarizado con la herramienta eléctrica. Una acción descuidada puede causar graves lesiones en pocas fracciones de segundo.
i) Sujete la herramienta motorizada por las superficies de agarre aisladas cuando esté realizando una operación en la que el sujetador pueda entrar en contacto con cableado oculto. Si las sujeciones entran contacto con un cable "activo" pueden "activar" las partes metálicas expuestas de la herramienta eléctrica y provocar una descarga eléctrica al operario.

4 Uso y manejo de la herramienta eléctrica

a) No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su trabajo. Si utiliza la herramienta eléctrica adecuada, trabajará mejor y de forma más segura dentro del rango de potencia indicado.
b) No utilice ninguna herramienta eléctrica cuyo interruptor esté descompuesto. Una herramienta eléctrica que no se puede encender o apagar es peligrosa y debe repararse.
c) Extraiga el enchufe de la toma de corriente y/o retire un acumulador desmontable, antes de efectuar ajustes del equipo, de cambiar piezas complementarias de la herramienta o de apartar la herramienta eléctrica. Esta medida de precaución evita que la herramienta eléctrica pueda ponerse en funcionamiento de forma inesperada.
d) Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita que use la herramienta eléctrica ninguna persona que no esté familiarizada con ella o que no haya leído estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por personas inexpertas.
e) Cuide atentamente las herramientas eléctricas. Compruebe que las partes móviles funcionen correctamente y que no se atasquen, y que no haya piezas rotas o tan deterioradas que puedan afectar al funcionamiento de la herramienta eléctrica. Lleve a reparar las piezas deterioradas antes de utilizar la herramienta eléctrica. Muchos accidentes tienen su origen en un mantenimiento deficiente de la herramienta eléctrica.
f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien conservadas con filos de corte afilados se atascan menos y son más fáciles de guiar.
g) Utilice la herramienta eléctrica, los accesorios, los útiles intercambiables, etc. conforme a estas

instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la actividad que se va a realizar. El uso de herramientas eléctricas para otras aplicaciones distintas de las previstas puede dar lugar a situaciones peligrosas.

h) Conserve los asideros y las superficies de manejo secos, limpios y sin aceite ni grasa. Los asideros y superficies de manejo resbaladizos no permiten manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas.

5 Uso y cuidado de la batería

a) Recargue la batería solo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería puede provocar un incendio si se utiliza con otra batería.
b) Utilice las herramientas motorizadas sólo con las baterías específicamente designadas. El uso de otras baterías puede provocar lesiones e incendios.
c) En períodos de desuso de la batería, guárdela alejada de objetos metálicos, como clips de papel, monedas. Ilaves, clavos, tornillos y otros objetos metálicos pequeños que pueden conectar una terminal con la otra. El cortocircuito de los terminales de la batería puede provocar quemaduras e incluso un incendio.
d) Bajo determinadas condiciones, la batería puede expulsar algo de líquido, evite el contacto con él. Si el contacto se produjera accidentalmente, enjuague con agua abundante. Si el líquido entra en contacto con los ojos, consulte con su médico. El líquido de la batería puede provocar irritación y quemaduras.
e) No utilice una batería ni una herramienta que estén dañadas o hayan sido modificadas. Las baterías dañadas o modificadas pueden tener una conducta impredecible que diera lugar a un incendio, explosión o riesgo de sufrir lesiones.
f) No exponga la batería o la herramienta a temperaturas excesivas. La exposición al fuego o temperaturas por encima de 130 °C puede provocar explosiones.
g) Siga todas las instrucciones de carga y no cargue la batería ni la herramienta más allá del intervalo de temperatura indicado en las instrucciones. Una carga inadecuada o a temperaturas que excedan el intervalo especificado puede dañar la batería y aumentar el riesgo de incendio.

6 Servicio

a) El mantenimiento de su herramienta mecánica debe ser llevado a cabo por personal cualificado que utilice únicamente piezas de recambio idénticas. De esta forma, se garantiza la seguridad de la herramienta motorizada.
b) Nunca repare las baterías dañadas. Las baterías solo deben repararlas el fabricante o un servicio técnico autorizado.

2.8 Indicaciones de seguridad especiales para herramientas eléctricas

El término "herramienta eléctrica" utilizado en las indicaciones de seguridad hace referencia a herramientas eléctricas que funcionan conectadas a la red eléctrica (con

cable de red) y a herramientas eléctricas que funcionan con batería (sin cable de red).

a) Nuestros aislamientos no son aislamientos tal como los entiende la VDE (Asociación alemana de técnicos electricistas): sujete la herramienta por las superficies de agarre aisladas cuando realice trabajos en los que el tornillo puede entrar en contacto con cables de corriente ocultos o con el propio cable de alimentación. El contacto del tornillo con un cable conductor de corriente puede poner bajo tensión las partes metálicas de la herramienta y provocar una descarga eléctrica.
b) Mantenga la herramienta bien sujeta con la mano. Esté preparado para un cambio repentino del torque de reacción.
c) Utilizar una barra de reacción siempre que se utilice la herramienta en sitios estrechos y con torques superiores a (...) Nm.

• Herramientas rectas de 4 Nm
• Herramientas de pistola de 10 Nm
• Herramientas angulares de 60 Nm

d) Si se utiliza el alojamiento de reacción, no coloque nunca la mano encima de este.
e) Compruebe que el estribo de suspensión esté correctamente fijo en el equilibrador.

Uso y manejo del atornillador de montaje

▶ Emplee solo elementos roscados para herramientas mecánicas.
▶ Compruebe que los elementos de atornillado encajan firmemente.
▶ No ponga el elemento de atornillado en posición inclinada en la cabeza del tornillo.
▶ Compruebe que los elementos de atornillado no presentan deterioro o grietas. Reemplace de inmediato los elementos de atornillado deteriorados.
▶ Herramientas EC sin cable: no abra la batería.

3 Volumen de suministro

• Herramienta correcta (sin acumulador)
• Manual de instrucciones
• Declaración de conformidad CE
• Garantía

4 Transporte/almacenamiento

▶ Transportar y almacenar el producto exclusivamente en el embalaje original. El embalaje es reciclable.
▶ Si el embalaje está dañado, revisar la pieza en busca de daños visibles. Informe al transportista y, en caso de que sea necesario, a su Sales & Service Center.
▶ Desconecte la alimentación de la corriente durante el almacenamiento véase el capítulo 8.3 Condiciones ambientales, página 35.

5 Descripción del producto

Elementos de control

Herramienta manual a batería para apretar/aflojar conexiones roscadas:

• Luz de trabajo en color para lograr una retroalimentación visual secundaria.
• La función «Stay Alive» impide un rearranque mientras se está cambiando el acumulador. Tiempo de «Stay alive» = 20 s
• El transmisor digital de valores medidos y el servo aportan información importante y eliminan errores y anomalías.
• Fácil conexión vía WLAN y Bluetooth 4.0.

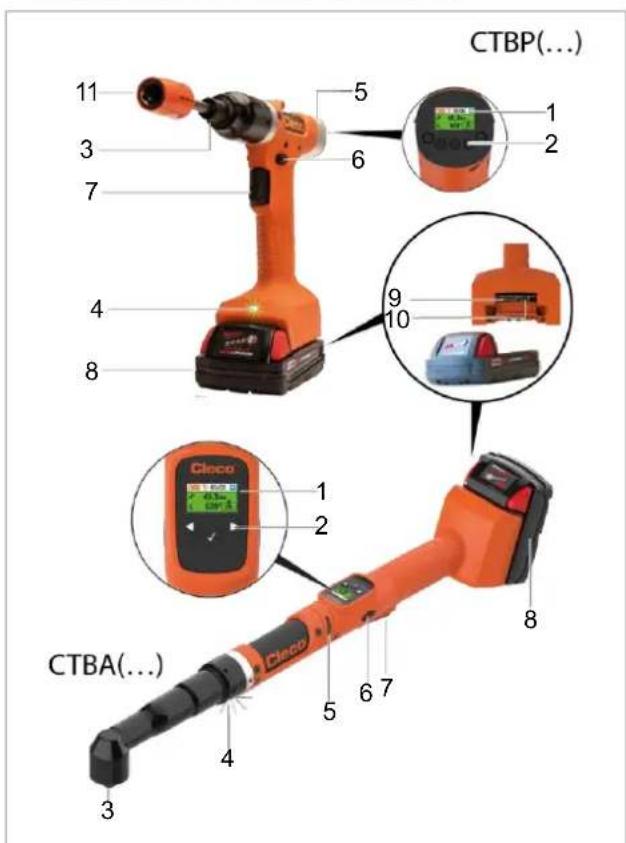

CTBP(...) 11 5 3 6 7 4 8 9 10 Cleco CTBA(...) 1 2 1 2 5 6 7 8

Fig. 3-1: Descripción del producto CTBP(...)/CTBA(...)

1	Pantalla
2	Teclas de función
3	Salida
4	Luz de trabajo
5	El LED indica OK o NOK
6	Commutador de sentido de rotación
7	Interruptor de arranque
8	Acumulador
9	Tarjeta SD
10	Conexión micro USB-B
11	Cono enchufable + u-Guard (accesorio opcional)

Pantalla

Ajustes estándar:

Blanco	Verde	Rojo
Herramienta en marcha	Unión atornillada OK	Unión atornillada NOK

Luz de trabajo

Ajustes estándar:

Azul	Verde	Rojo
Herramienta en marcha	Unión atornillada OK	Unión atornillada NOK

Indicador LED

Luz de estado	Estado de servicio	Resultado después del atornillado
	Activo	OK
	Activo	NOK
	Avance a la izquierda8	-
	Modo de ahorro de energía	-
Si el controlador tiene seleccionado el secuenciado:
	Activo/Ajuste: secuenciado	Secuenciado OK
	Activo/Ajuste: secuenciado	Secuenciado NOK

6 Antes de la puesta en servicio

Carga de la batería

La batería se entrega parcialmente cargada, debiendo cargarla completamente antes de usarla por primera vez.

• Consulte el manual de instrucciones original del cargador Milwaukee.
  ▶ No utilizar ninguna otra batería o cargador excepto los siguientes:

Paquete de acumuladores 18 V

N.° de pedido	Capacidad
T50-1000497	2.0 Ah
T50-1000498	5.0 Ah

Cargador de 18 V

N.° de pedido	Región
T50-1000499	Norteamérica	1 unidad
T50-1000506	Europa
T50-1000507	Brasil
T50-1000543	Argentina
T50-1000544	Gran Bretaña
T50-1000545	China
T50-1000546	Japón
T50-1000500	Norteamérica	6 unidades
T50-1000508	Europa
T50-1000547	Gran Bretaña

Trabajar con un controlador (modo mPro)

▶ Configurar la herramienta; ver la guía de programación de la herramienta.
- Configurar los ajustes de red inalámbrica en el controlador; ver la guía rápida de programación mPro(...)GCD.

Modo autónomo (modo FastApp)

- Configurar la herramienta; ver la guía de programación – Herramienta EC sin cable.

7 Mantenimiento

Implementar un programa integral de mantenimiento de seguridad para garantizar la inspección periódica de todas las fases de funcionamiento de la herramienta y la alimentación eléctrica.

Aviso

Pérdida de la garantía

Todas las reparaciones deben ser llevadas a cabo exclusivamente por personal autorizado de Apex Tool Group. Abrir la herramienta implica la pérdida de la garantía.

En caso de reparación, envíe la herramienta completa a Sales & Service Center.

Mantenimiento después de cada ... ciclos de atornillado1	Medidas
Diariamente	► Comprobar todas las conexiones.► Inspección visual por daños generales.► Realice una prueba general de funcionamiento y vigile las vibraciones excesivas o los ruidos inusuales.
500.000o como mínimo una vez al año	► Envíe la herramienta para su evaluación a una empresa de Sales & Service Center certificada.

Contador de mantenimiento dinámico

El contador de mantenimiento tiene una parte dinámica que tiene en cuenta las diferentes cargas a las que se somete la herramienta. Según el torque de desconexión, la unión atornillada puede asignarse a una de seis categorías con diferentes factores. Las categorías y los factores exactos dependen de la herramienta. Los siguientes factures son aplicables como valores orientativos:

• Factor 0.5 para uniones atornilladas en el rango de aplicación inferior de la herramienta.
• Factor 1 para uniones atornilladas en aprox. el 80 % del rango de aplicación de la herramienta.
• Factor 2 – 3 para uniones atornilladas en aprox. el 100 % del rango de aplicación de la herramienta.

Para determinar el intervalo de mantenimiento, es necesario multiplicar las uniones atornilladas de cada zona por el factor y sumar todos los rangos.

Ejemplo:

100 uniones atornilladas con un torque mínimo (factor 0.5) y 100 uniones atornilladas con un torque nominal del 80 % (factor 1.0) dan como resultado un contador de mantenimiento de 150 uniones atornilladas.

Al activar el contador de mantenimiento, se especifica el número máximo de uniones atornilladas y un umbral de aviso. Ambos valores (ver controlador) pueden reducirse si se requiere un intervalo de mantenimiento más corto o una advertencia de mantenimiento con mayor antelación.

Todos los valores del contador de mantenimiento dinámico se ponen a 0 cuando Apex Tool Group se ha realizado el mantenimiento.

8 Especificaciones técnicas

8.1 Ángulo

N.° de pe-dido	Rango de torque		Potencia nominal	Número de revo-luciones	Peso	Longitud	Alto	Lado hasta cen-tro	Salida
	Nm Mín.	Nm Máx.	W	r. p. m.	kg	mm
							mm	mm
CTBAW153	3.6	15.0	225	1025	1,40	515	38.7	14.3	■ 3/8"
CTBAW213	5.2	21.0	225	735	1.40	515	38.7	14.3	■ 3/8"
CTBAW273	6.8	27.0	225	560	1,40	515	38.7	14.3	■ 3/8"
CTBAW383	10.0	38.0	225	395	1.55	525	44.5	16.5	■ 3/8"
CTBAW503	13.0	50.0	225	285	1.60	534	43.8	17.0	■ 3/8"
CTBAW653	17.0	65.	225	220	1.70	543	46.8	19.0	■ 3/8"

Valores sin batería

8.2 Pistola

N.° de pedido	Rango de torque		Potencia nominal	Número de revoluciones	Peso	Longitud	Alto	Lado hasta centro	Salida
	Nm Mín.	Nm Máx.	W	r. p. m.	kg	mm
							mm	mm
CTBPW05Q	1.1	4.9	225	3525	0.90	191	210	19.3	1/4"
CTBPW10Q	2.4	10.0	225	1600	0.95	207	210	19.3	1/4"
CTBPW15Q	3.4	14.4	225	1125	0.95	207	210	19.3	1/4"

Valores sin batería

8.3 Condiciones ambientales

Características	Datos
Lugar de uso	En interiores
Temperatura de trabajo	0 °C – 40 °C
Temperatura de almacenamiento	-25 °C – 65 °C
Tipo de enfriamiento	Convección (enfriamiento propio)
Humedad relativa del aire	10 % – 90 % sin rocío
Altura de trabajo	Hasta 3,000 m sobre el nivel del mar
Grado de protección EN 60529	IP40

8.4 Emisiones

N.° de pedido	Nivel de sonido Neutral ISO 15744 [dB(A)]	Nivel de sonido Incertidumbre	Nivel de vibración Sin carga ISO 28927-2 [m/s2]	Nivel de vibración Incertidumbre
CTBAW153	<70	±3	<2.5	1.5
CTBAW213	<70	±3	<2.5	1.5
CTBAW273	<70	±3	<2.5	1.5
CTBAW383	<70	±3	<2.5	1.5
CTBAW503	<70	±3	<2.5	1.5
CTBAW653	<70	±3	<2.5	1.5
CTBPW05Q	<70	±3	<2.5	1.5
CTBPW10Q	<70	±3	<2.5	1.5
CTBPW15Q	<70	±3	<2.5	1.5

9 Localización de fallas

Problema	Posibles causas	Medidas
La herramienta no arranca.	No está configurado el número de revoluciones.	► Compruebe el proceso de desarrollo. Seleccione Navegador>Estándar o Navegador>Básica en el modo mPro.
		► Verifique FastApps. Seleccione > en el modo FastApps.
	El controlador espera la liberación de la herramienta.	► Active la entrada Autorización o, si no es necesaria, desactive Autorización.
	El modo Fast-Apps está desactivado.	► Active el modo FastApps: seleccione > S.1 O
	No se aplicaron los datos de identificación automática tras el cambio de herramienta.	Aplique de nuevo los ajustes de la herramienta:1. Navegador > Seleccione Program herram..2. Seleccione la fila con la herramienta.3. Configuración de herramienta> Seleccione Aceptar.
No se detecta la herramienta.	Software incorrecto.	► Compruebe el software del controlador y la tarjeta de medida.
	El modo FastApps está activado.	► Desactivar el modo FastApps y conectar con el controlador.
	Herramienta defectuosa.	► Reemplace la herramienta.
La herramienta no arranca con el avance a la izquierda activado.	El parámetro del número de revoluciones con avance a la izquierda está ajustado a 0 rpm.	Configure el número de revoluciones con avance a la izquierda.► Seleccionar Navegador > Estándar > Grupos de herramientas > Configuración revol. marcha izquierda en el controlador.
La herramienta arranca hacia la derecha, pero no con avance a la izquierda.	No se ha parametrizado ninguna velocidad (revoluciones) para el avance a la izquierda.	Configure el número de revoluciones con avance a la izquierda.► Seleccionar Navegador > Estándar > Grupos de herramientas > Configuración revol. marcha izquierda en el controlador.
	Interruptor de reversa defectuoso	► Cambiar el módulo del interruptor de arranque/reversa.
La herramienta se desconecta de forma anticipada.	El operador suelta el interruptor de arranque antes de que el controlador desactive la herramienta.	► Garantice que el operador mantiene el interruptor de arranque presionado durante toda la secuencia.
	El tiempo de control supera el tiempo estándar de diez segundos.	► Incremente el tiempo de control.
	La herramienta supera el ángulo máximo.	► Compruebe la secuencia de apriete y asegúrese de que el valor de desconexión de torque o el ángulo nominal sean correctos. Ajuste en función de las necesidades.► Compruebe si la conexión que se ha de apretar ha cambiado considerablemente.
La herramienta no modifica sus revoluciones.	Las revoluciones son idénticas en todos los niveles.	► Asegúrese de que la velocidad es correcta en todas las etapas.
Advertencia en la Pantalla trabajo: ¡Herramienta fuera de línea!	La herramienta no se ha aceptado en los ajustes de herramienta.	1. Navegador > Seleccione Program herram..2. En la lista de herramientas, seleccione la fila con la herramienta y presione <Configuración de herramienta>.3. Presione <Aceptar>.
Diferentes indicaciones de torque en el controlador y en el transductor externo.	Adapte el factor de calibración del torque.	1. Navegador > Seleccione Program herram..2. En la lista de herramientas, seleccione la fila con la herramienta y presione.3. Introduzca el factor de calibración de torque en Torque cal. con ayuda de la siguiente fórmula:Nuevo valor de calibración =(valor externo/valor de la herramienta) × valor de calibración utilizado.
	El cliente puso una salida de fuerza especial en la herramienta. La memoria de la herramienta debe actualizarse.	► Vuelva a programar la memoria de la herramienta.
La luz de trabajo no está activa.	Desactivada por ajuste de pámetros.	► Configure la luz de trabajo en el controlador en Navegador> Avanzada > Grupo de herramientas > Configuración extendida de las herramientas.
		► Active la luz de trabajo: [icon]
El menú de manejo de la herramienta solo está habilitado en parte o no está habilitado en absoluto.	Desactivada por ajuste de pámetros.	► Activar el menú de manejo: [icon]
No se alcanzó la velocidad de avance en vacío.	Tensión de la batería demasiado baja.	► Utilice una batería totalmente cargada.
No se alcanzó el número de uniones atornilladas esperado de una carga de acumulador.	La batería no está totalmente cargada.	► Utilice una batería totalmente cargada.
	El umbral de aviso para baja tensión no está ajustado al valor mínimo.	► Disminuya el Nivel bajo [V] del controlador en la pantalla Navegador> Program herram. > Configuración de herramienta > Otros.
		► Ajuste el umbral de aviso: [icon]
	Durante el proceso de atornillado se necesita un torque elevado, p. ej., para tornillos recubiertos.	Si se requiere un torque elevado durante un largo tiempo, p. ej., para varios giros, se reduce entonces de forma significativa el número de uniones atornilladas realizados con una carga de batería.
	La batería ha experimentado demasiados ciclos de carga.	Después de 800 ciclos de carga, se reduce la capacidad a aproximadamente el 60 %.
El software no se inicia.	Error en el software principal.	► Presionar la siguiente combinación de teclas:[icon]► Utilizar la tarjeta Recovery-SD. Para ello, ponerse en contacto con un Sales & Service Center, ver al reverso.

Problema de comunicación de datos WLAN entre el controlador y la herramienta

Problema	Posibles causas	Medidas
No hay comunicación WLAN para la transmisión de datos entre el controlador y la herramienta.	La dirección IP de la herramienta no se introdujo correctamente en el controlador.	1. En el controlador, compruebe en Navegador> Program herram. si la dirección IP de la herramienta está indicada en el campo Tipo.2. En caso contrario, marque la fila y Editar.Dirección IP de la herramienta; ver la herramienta en el submenú Comunicación IP.
	La herramienta está ya asignada a otro controlador.	► Compruebe los ajustes WLAN y asegúrese de que sean distintos para cada controlador.
		Válido únicamente para clientes con infraestructura WLAN:► Verifique si se estableció ya una conexión entre la herramienta y otro controlador; esto supondría que el otro controlador utiliza la misma dirección IP.
No se puede hacer ping a la dirección IP.	La dirección IP ya existe en la red.En este caso la herramienta no establece ninguna conexión.	► Compruebe la conexión física (valores RSSI): [IMAGE]► Compruebe las direcciones IP asignadas.
Comunicación de datos WLAN parcialmente interrumpida.	Distancia demasiado grande entre el punto de acceso y la herramienta.	1. Verifique la potencia de señal en la herramienta en el submenú Potencia de señal: [IMAGE]2. En caso necesario, reduzca la distancia entre el punto de acceso y la herramienta.
	Excesivo tránsito de datos en la red WLAN.	Reduzca el tránsito de datos en la red WLAN.1. Aumente el valor Momento iniciador en el controlador en Navegador Aplicación básica fábric.2. Desactive la transmisión de datos de curvas de atornillado en el controlador en Navegador > Avanzada > Controlador > Información general > Grabación de rastreo. Para ello, seleccione la entrada DES. en la columna Grabar.

10 Eliminación de desechos

Los componentes y medios auxiliares del producto conllevan riesgos para la salud y el medio ambiente. La herramienta contiene componentes que se pueden reciclar y componentes que se deben eliminar siguiendo un procedimiento especial.

▶ Tome en cuenta las normativas locales vigentes.
▶ Separe los distintos componentes del embalaje y elimínelos según corresponda a cada tipo.

Siga las directrices generales vigentes sobre eliminación de residuos, tales como la Ley sobre aparatos eléctricos y electrónicos (ElektroG) y la Ley sobre baterías y pilas (BattG).

▶ Deseche las baterías usadas.
Entregue la herramienta y los alimentadores de corriente defectuosos/agotados en el centro de recolección de su empresa o en uno de los Sales & Service Center.
▶ No tire las pilas a la basura doméstica, al fuego ni al agua.

Carregar o conjunto de baterias

Conjunto de baterias de 18 V

Vialidad El Pueblito #103

Parque Industrial Querétaro

Querétaro, QRO 76220

Mexico

Phone: [phone]

Fax: [phone]

EUROPE | MIDDLE EAST | AFRICA

GERMANY

Apex Tool Group GmbH

Industriestraße 1

73463 Westhausen

Germany

Phone: [phone]

Fax: [phone]

HUNGARY

Apex Tool Group

Hungária Kft.

Platánfa u. 2

9027 GyörHungary

Phone: [phone]

Fax: [phone]

ASIA PACIFIC

AUSTRALIA

Apex Tool Group
