MANUAL DE USUARIO 6428 Chapin
Por favor, llame al 800-950-4458 si le faltan piezas, tiene problemas con el ensamblaje o tiene alguna duda sobre el funcionamiento seguro de este producto.
MODELO 6428
ADVERTENCIA
Lea estas instrucciones atentamente antes de utilizarlo
015832 R0318
ADVERTENCIA
EL MAL USO O EL NO SEGUIR LAS INSTRUCCIONES PUEDE ORIGINAR QUE EL PRODUCTO NO FUNCIONE O QUE PRODUZCA LESIONES. PARA UN USO SEGURO DE ESTE PRODUCTO, DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE UTILIZARLO.
INTRODUCCIÓN
El propósito de este manual es ayudarlo en el montaje, operación y mantenimiento de su pulverizador o accesorios. Lea todo el manual para comprender completamente cómo operar y mantener el equipo. Este producto se fabricó para proporcionar años de servicio confiable; la operación y el mantenimiento adecuados garantizarán su fiabilidad. Mantenga el manual en un lugar seguro para futuras consultas. Siempre mencione el modelo y el número de pieza en toda la correspondencia.
INSTRUCCIONES DE MONTAJE
Las siguientes instrucciones están destinadas a fijar la barra de siete pies a un pulverizador Chapin de punto, remolque de césped, pulverizador de tres puntos o equipo de vehículo utilitario.

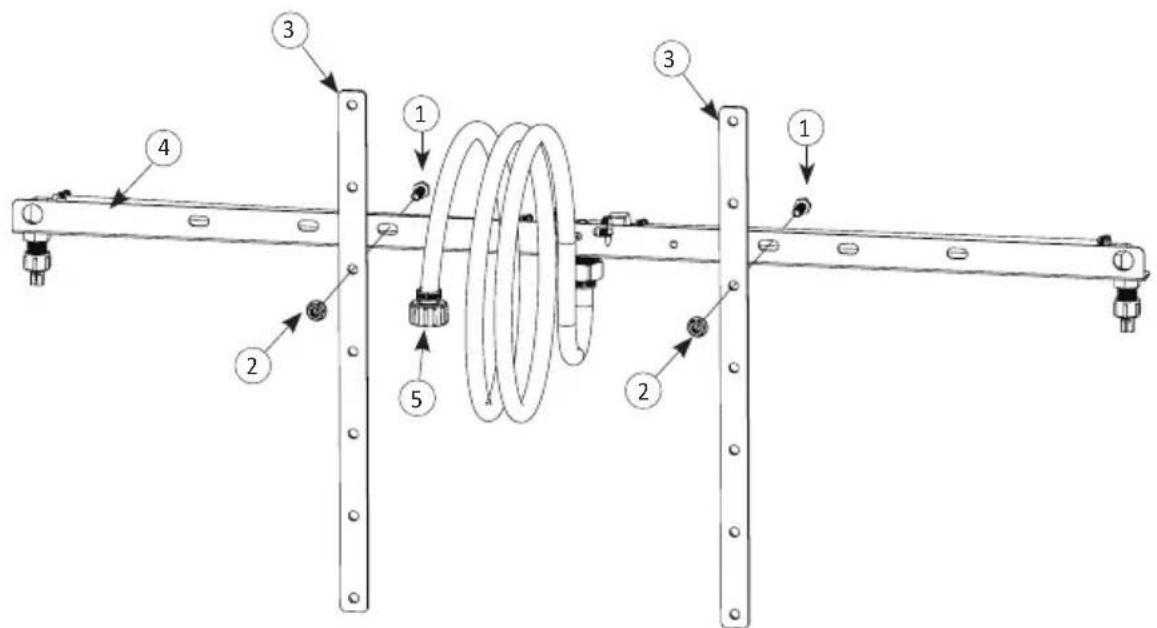

Accesorio de la barra pulverizadora
NOTA: Dependiendo del vehículo utilitario o de doble tracción, puede ser necesario el soporte Chapin (N.º de Parte 6330, no se muestra) para un montaje seguro.
- Con cuatro de los pernos y tuercas suministrados (artículos 1 y 2), fije los dos soportes verticales de fijación (artículo 3) a un conjunto de soporte de montaje (se vende por separado, Chapin P/N 6330) o al bastidor del vehículo utilitario o de doble tracción.
- Con dos de los pernos y tuercas suministrados (artículos 1 y 2), coloque el marco de la barra horizontal (artículo 4) en los dos soportes verticales de fijación (artículo 3). Dependiendo de la altura en la que se desee colocar la barra, utilice uno de los tres orificios superiores de los soportes verticales de fijación. La altura recomendada de la boquilla es de 12 a 24 pulgadas desde el suelo.
- Enrosque la tuerca giratoria (artículo 5) en la fuente de agua.
Con las boquillas de la barra
- Elija la boquilla mejor equipada para la aplicación en cuestión. Consulte el diagrama de flujo de la boquilla para conocer la magnitud de flujo y el ángulo de rocío.
- Mientras rocía el agua, suba o baje la barra para obtener la cobertura deseada. Si ve puntos secos al rociar, debe elevar la barra; demasiada solución en las áreas de patrón significa que debe bajar la barra. Generalmente, la altura adecuada será de 13 a 18 pulgadas del suelo.
- Haga referencia al producto que está rociando para la proporción de mezcla deseada.
DIAGRAMA DE LA MAGNITUD DE FLUJO DE LAS BOQUILLAS
| Boquilla | Presión (PSI) | Magnitud de flujo (GPM) |
| Verde P/N 013665 | 10 | 0.23 |
| 20 | 0.36 | |
| 30 | 0.45 | |
| Azul P/N 015525 | 10 | 0.43 |
| 20 | 0.65 | |
| 30 | 0.83 |
*Nota: todas las magnitudes de flujo son por boquilla
LIMPIEZA Y ALMACENAMIENTO
La mayoría de los materiales de pulverización son altamente corrosivos. El aspecto más importante de servicio fiable a largo plazo del pulverizador es una limpieza a fondo inmediatamente después de cada uso. Además, el residuo de un tipo de producto químico podría causar un efecto no deseado cuando otro producto químico se utiliza para un propósito diferente.
El método de limpieza más eficaz es bombear varios enjuagues de agua limpia a través del tanque, bomba, mangueras, brazo, pistola de pulverización, etc. Un agente neutralizante tal como una solución de Nutra-Sol, un detergente o amoníaco doméstico, según lo recomendado por el fabricante de productos químicos, puede ayudar a quitar un producto químico persistente. Cuando se limpie el sistema a fondo, vacíe el tanque, la línea de aspiración, la bomba, las mangueras, etc.
Deben seguirse los siguientes pasos en el mantenimiento y almacenamiento de su pulverizador.
-
Lave y enjuague el pulverizador después de terminar cada fase de su programa. Purgue el rociador al cambiar los productos químicos. El uso de un detergente es aconsejable si el fabricante de productos químicos no hace recomendaciones específicas de limpieza. Enjuague el sistema completo, incluidas las boquillas. Nunca utilice objetos metálicos para abrir las boquillas obstruidas.
-
Limpie el pulverizador a fondo antes de guardarlo en el final de la temporada de pulverización. Un anticongelante tipo permanente añadido al enjuague final dejará una película anticorrosiva en las piezas del pulverizador.

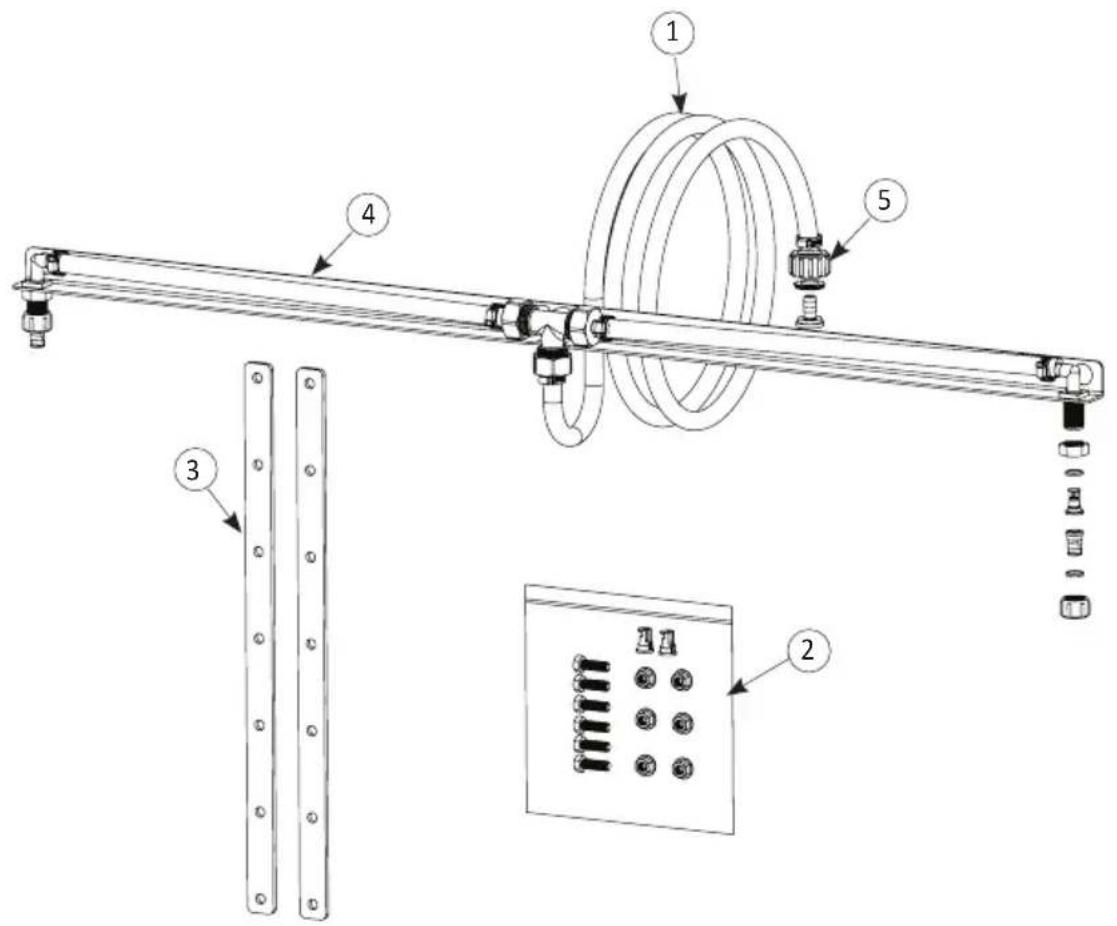

| Ref. # | Part Number | QTY | Description |
| 1 | RP00001 | 1 Manguera, | caucho, 3/8” |
| 2 | 6-9100 | 1 Bolsa de accesorios, con | boquilla |
| 3 | 6-9099 | 2 Soportes verticales de fijación | |
| 4 | 6-9097 | 1 Equipo del marco | |
| 5 | 6-9098 | 1 Tuerca giratoria | |
