GASL242PHB - Accesorios de estantería Gladiator - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cubierta de estante (shelf overlay)
Marca	Gladiator
Modelo	GASL242PHB
Color	Negro
Dimensiones (L x An x Esp.)	91,4 cm x 56,0 cm x 0,10 cm
Material	Plástico resistente
Compatibilidad	Estantes Gladiator para cargas pesadas de 24 pulg (60,9 cm) de profundidad
Uso	Protege la superficie del estante y reduce el deslizamiento de objetos
Instalación	Colocar sobre el estante y empujar las pestañas debajo de las vigas de soporte horizontales principales
Contenido del paquete	1 cubierta de estante
Mantenimiento y limpieza	Limpiar con un paño húmedo y jabón suave
Seguridad	No usar como superficie de trabajo; respetar la capacidad de carga del estante
Garantía	Contactar al servicio al cliente: 1 866 342-4089 (Estados Unidos) o 1 800 807-6777 (Canadá)
Información general	Fabricado para uso interior en garajes y talleres

Preguntas frecuentes - GASL242PHB Gladiator

¿Cuál es el tamaño de la cubierta GASL242PHB?

La cubierta mide 91,4 cm de largo, 56,0 cm de ancho y 0,10 cm de espesor.

¿Es compatible con todos los estantes Gladiator?

Está diseñado para estantes Gladiator para cargas pesadas de 24 pulg (60,9 cm) de profundidad. También se puede usar en modelos de 18 pulg (45,7 cm) después de cortarlo.

¿Cómo instalar la cubierta?

Desempaquetar la cubierta, colocarla sobre el estante, luego empujar las pestañas delanteras y traseras debajo del borde de las vigas de soporte horizontales principales para reducir el deslizamiento.

¿Cuál es el peso máximo soportado?

La cubierta en sí no tiene un límite de peso específico, pero el estante soporta hasta 75 lb (34 kg) por pie cuadrado. La cubierta está diseñada para proteger la superficie y reducir el deslizamiento, sin afectar la capacidad de carga.

¿Se puede cortar para adaptarlo?

Sí, la cubierta se puede cortar a la longitud adecuada. Asegúrese de cortar recto para un ajuste perfecto.

¿Cómo limpiar la cubierta?

Limpiar con un paño húmedo y jabón suave. Evitar productos abrasivos o solventes agresivos.

¿Es antideslizante?

Sí, está diseñado para reducir el deslizamiento de objetos colocados en el estante gracias a las pestañas que se fijan debajo de las vigas de soporte.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto no están listadas en el manual. Para cualquier solicitud, contactar al servicio al cliente de Gladiator a los números indicados en la garantía.

¿Cuál es la garantía?

La garantía es proporcionada por Gladiator. Para más información, contactar al servicio al cliente en Estados Unidos al 1 866 342-4089 o en Canadá al 1 800 807-6777, o visitar el sitio web www.gladiatorgarageworks.com.

¿Se puede usar esta cubierta en estantes de otras marcas?

Está diseñado específicamente para estantes Gladiator para cargas pesadas. No se garantiza su uso en otras marcas; verifique las dimensiones y la compatibilidad.

MANUAL DE USUARIO GASL242PHB Gladiator

Instrucciones de instalación

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

HEAVY DUTY RACK ACCESSORIES

SEGURIDAD INSTALACIÓN DE

ACCESORIOS PARA CANASTAS

DE ALTA RESISTENCIA....16

DIMENSIONES DEL PAQUETE PARA

CANASTA DE ALTA RESISTENCIA

GEARTRACK ^® 17

PIEZAS....18

INSTRUCCIONES DE INSTALACIÓN

DEL PAQUETE PARA CANASTA DE

ALTA RESISTENCIA GEARTRACK®.....19

Herramientas y piezas 19

Instrucciones de instalación

del paquete para canasta de alta

resistencia GearTrack ......19

Desempaque....19

CÓMO INSTALAR EL PAQUETE PARA

CANASTA DE ALTA RESISTENCIA

GEARTRACK ^® 19

INSTALACIÓN DE GANCHOS EN

LOS CANALES DE LA CANASTA

GEARTRACK ^® 20

GANCHOS DISPONIBLES

(SE VENDEN POR SEPARADO)......21

MEDIDAS DEL REVESTIMIENTO

DE ESTANTE 22

INSTRUCCIÓN DE INSTALACIÓN

DEL REVESTIMIENTO DE ESTANTE....22

Requisitos de uso de los

revestimientos de estante....22

Instale los revestimientos de estante...22

GARANTÍA....22

HEAVY DUTY RACK ACCESSORIES INSTALLATION SAFETY

SEGURIDAD INSTALACIÓN DE ACCESORIOS PARA CANASTAS DE ALTA RESISTENCIA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

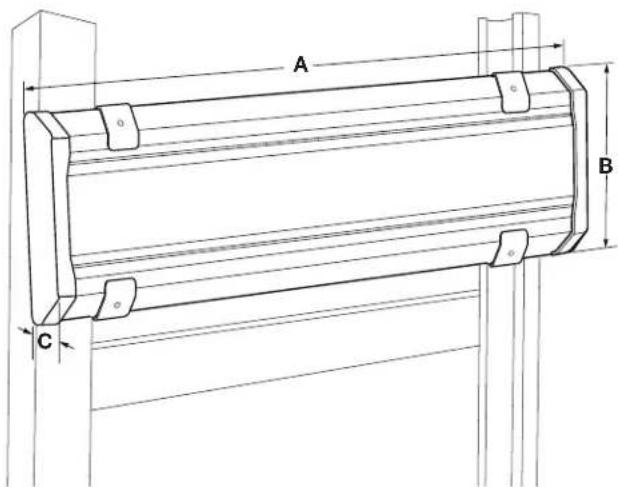

DIMENSIONES DEL PAQUETE PARA CANASTA DE ALTA RESISTENCIA GEARTRACK®

Riel con ganchos

GAGP24WRHY

A 24,25" (61,6 cm)

B 6,25" (15,9 cm)

C 0,75" (1,91 cm)

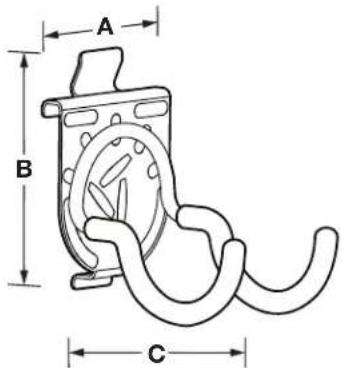

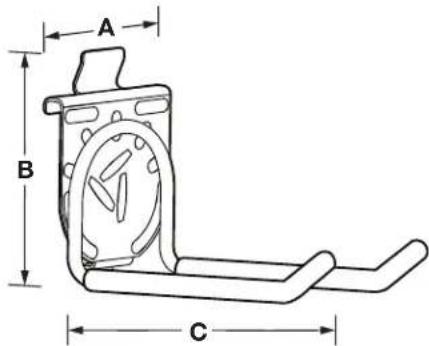

Gancho doble Gancho en cuchara Gancho en L
Ganchos

	Dobles En duchara I
A	2,75" (7,0 cm) 2,75" (7,0 cm) 1,0" (2,54 cm)
B	4,25" (10,8 cm) 4,25" (10,8 cm) 3,9" (9,91 cm)
C	6,5" (16,5 cm) 4,25" (10,8 cm) 4,1" (10,4 cm)

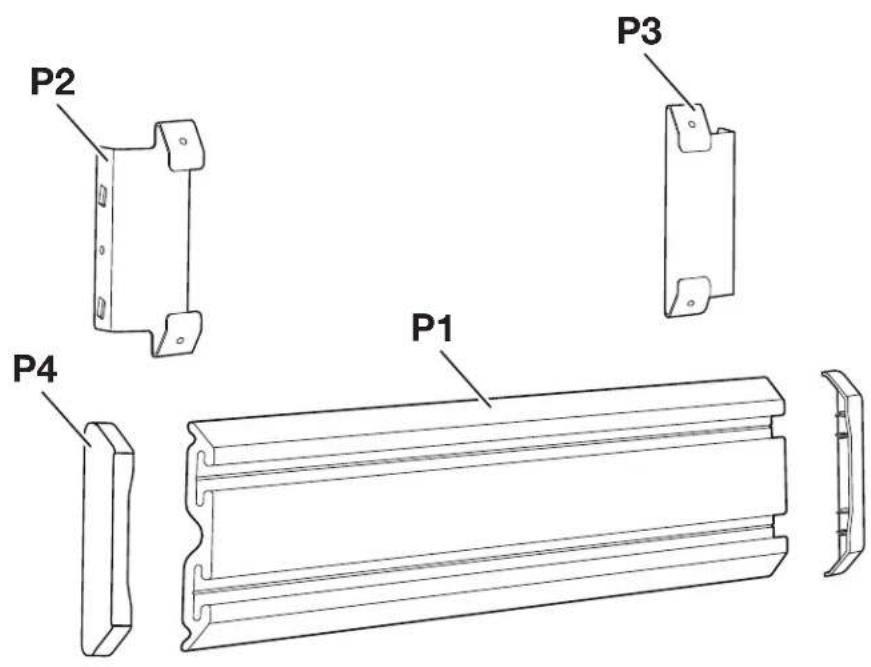

PIEZAS

P1. Canal GearTrack (1)
P2. Soporte izquierdo (1)
P3. Soporte derecho (1)
P4. Cubiertas del extremo (2)
P5. Tornillos (2)
P6. Gancho doble (1)
P7. Gancho en cuchara (1)
P8. Gancho en L (1)

INSTRUCCIONES DE INSTALACIÓN DEL PAQUETE PARA CANASTA DE ALTA RESISTENCIA GEARTRACK®

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.

Herramientas necesarias

■ Destornillador Phillips
■ Taladro manual y broca de 3/32"

Piezas suministradas

■ 2 tornillos

Instrucciones de instalación del paquete para canasta de alta resistencia GearTrack®

■ El límite de peso máximo es de 75 lb (34 kg) por pie lineal (30,48 cm) para los canales de la canasta GearTrack®.
■ No utilice gabinetes flotantes o GearBoxes de pared en las canastas GearTrack®. Este producto GearTrack® está previsto solamente para cualquier gancho con una carga declarada máxima de 50 lb (22 kg).

Desempaque

■ Retire todas las piezas del empaque y deseche/recicle todo el material de empaque.

CÓMO INSTALAR EL PAQUETE PARA CANASTA DE ALTA RESISTENCIA GEARTRACK®

1. Ubique los soportes en la posición deseada


■ Ponga los soportes izquierdo y derecho en la posición deseada en el extremo de la canasta de 24" (60,9 cm) o en la más profunda de 18" (45,7 cm). (Use el siguiente # para modelos de canasta: GARS774XEG, GARS604TEG, GARS484TEG)

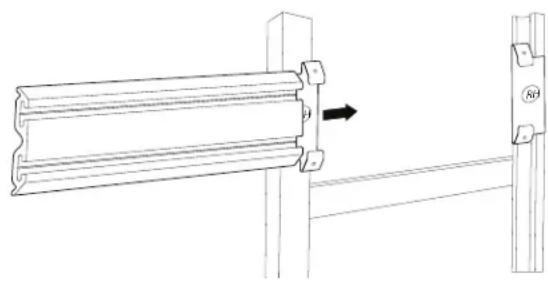

2b. Cómo instalar los canales GearTrack® (para el modelo de 18")

El canal Geartrack ^® se incluye con 24" (60,9 cm) de longitud, pero se puede cortar a medida para la canasta profunda de 18" (45,7 cm). Si es necesario, corte el primer canal a medida y asegúrese de que el corte sea a escuadra.

2a. Cómo instalar los canales GearTrack® (para el modelo de 24")

■ Instale los canales Geartrack® en un lado de uno de los soportes y luego deslícelos hacia el otro soporte.
■ Asegúrese de que los extremos de los canales Geartrac® estén nivelados con los extremos de la canasta.

1. Instale las cubiertas de los extremos


■ Instale las cubiertas de los extremos proporcionadas a cada lado del canal GearTrack®.

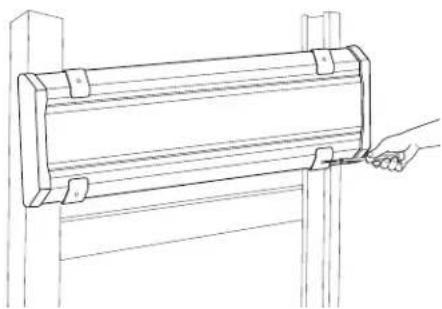

1. Orificios del soporte


■ Con un taladro, realice dos orificios piloto de 3/32" en los orificios superiores o inferiores de los canales GearTrack®. NOTA: Los tornillos pueden ajustarse a los orificios superiores o inferiores según su preferencia.

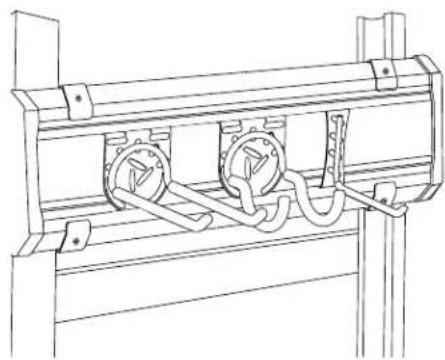

1. Cuelgue el gancho deseado


■ Cuelgue los ganchos deseados incluidos.

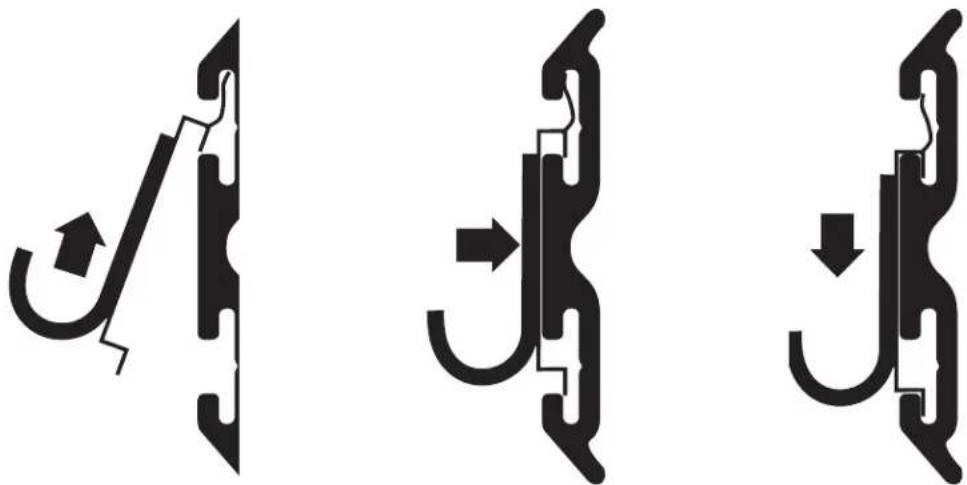

INSTALACIÓN DE GANCHOS EN LOS CANALES DE LA CANASTA GEARTRACK®

Piezas Límite de peso máximo
Gancho de mordaza, gancho dual, gancho grande, gancho multiuso	50 lb (22,7 kg)
Gancho horizontal para bicicleta 25 lb (11,3 kg) para cada gancho y 50 lb (22,7 kg) para el par
Gancho profundo, gancho ancho, gancho vertical para bicicleta	30 lb (13,6 kg)
Gancho para herramientas, gancho horquilla, gancho doble, gancho en S, gancho en cuchara	25 lb (11,3 kg)
Gancho para caña de pescar 20 lb (9,1 kg)
Gancho en J y en L, gancho en lazo 5 lb (2,2 kg)
Soporte para recipiente de almacenamiento 50 lb (22,7 kg)
24" (60,96 cm) Cesta de malla 35 lb (15,87 kg)
18" (45,7 cm) Cesta de alambre 35 lb (15,87 kg)

IMPORTANTE: Debían ser instalados en los canales GearTrack®.

Gancho grande Gancho vertical para bicicletas Gancho en S Gancho en L
Gancho multiuso Gancho para herramientas Gancho en cuchara Cesta de malla
Gancho profundo Gancho doble Gancho en J		Cesta de alambre

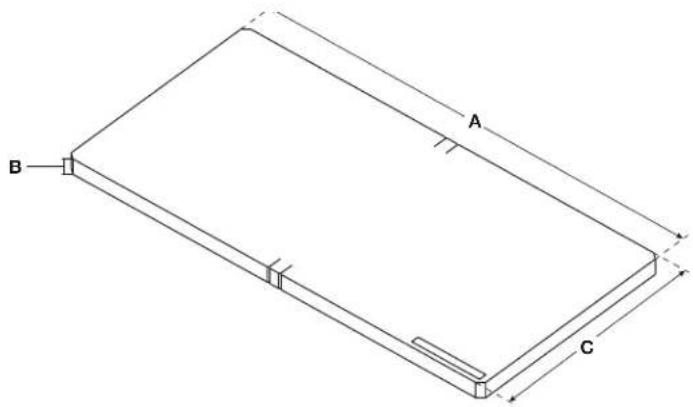

MEDIDAS DEL REVESTIMIENTO DE ESTANTE

	GASL242PHB GASL182PHB
A 36" (91,4 cm) 23" (58,4 cm)
B 0,040" (0,100 cm) 0,040" (0,100 cm)
C 22" (56,0 cm) 16" (40,6 cm)

INSTRUCCIÓN DE INSTALACIÓN DEL REVESTIMIENTO DE ESTANTE

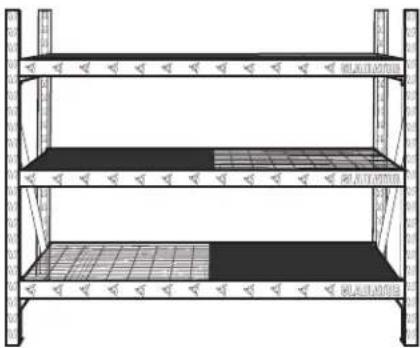

Requisitos de uso de los revestimientos de estante

■ Diseñado para ser utilizado con canastas de alto rendimiento Gladiator®

Registrar el producto ofrece muchos beneficios.

Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com. Los consumidores en Canadá pueden llamar al: 1-800-807-6777.

Instale los revestimientos de estante.

1. Desempaque los revestimientos de estante y deseche/recicle todos los materiales de embalaje.
2. Disponga los revestimientos en la ubicación y el estante deseado
3. Para reducir la cantidad de revestimiento que se transporta por el cable del estante, empuje las pestañas que se encuentran al frente y detrás del revestimiento, debajo del borde de las vigas horizontales principales.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, Ilame al 1-800-807-6777 o visite nuestro sitio web en

Todos los derechos reservados. Usado en Canadá bajo licencia.
