CONTENEDOR PARA PELOTAS

Monte el contenegedor para pelotas en el canal GearTrack® o en el panel GearWall® para el ensamblaje.

1. Alinee los soportes de montaje, uno a cada lado del marco trasero, con las ranuras deseadas en el panel GearWall o el canal GearTrack.
2. Para enganchar los bordes del soporte bajo de las ranuras en el panel GearWall o el canal GearTrack, levante los bordes, empujelos hacer la pared y bajelos para insertarlos en las ranuras.

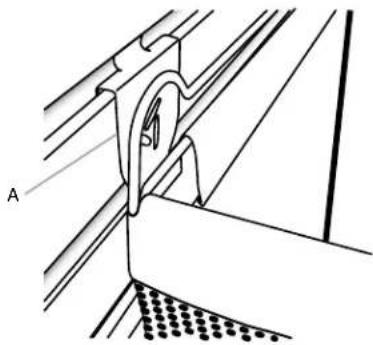

A. Soporte de montaje

1. Inspeccione el contentedor para pelotas por el costado para asegurarse de que los bordes del soporte esten Completely enganchados en las ranuras.

Ensemble el contentedor para pelotas

IMPORTANTE: Antes de ensamblario, monte primo el contentedor para pelotas en el panel GearWall o en el canal GearTrack.

1. Introduzca la mano en el contentedor para pelotas y libre los cierras de TCLa que recorre la parte inferior delantera del contentedor.

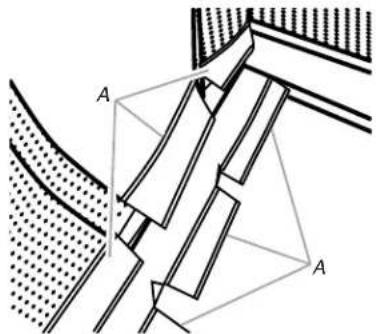

A. Cierres de tela

1. Deslice las varillas metálicas huecas sobre cada extremo del marco inferior, como se muestra.

A. Varilla metálica hueca
B. Marco inferior

1. Sostenga el marco inferior donde está unido a las varillas metálicas y coloque el marco con el borde inferior hacía abajo bajo del contentedor para pelotas en un ángulo.

C. Marco inferior

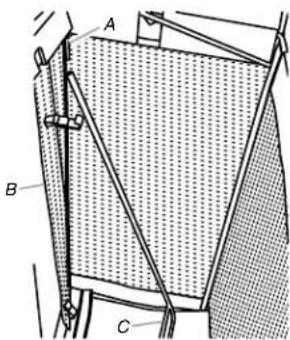

A. Marco superior
B. Frente del conteditor para pelotas
4. Deslice las varillas metálicas huecas que están unidas al marco inferior sobre cada extremo del marco superior, como se muestra.

1. Tire del marco inferior hacía adelante hasta que este entre los cierras de tela en el fondo del conteditor para pelotas. Sujete los cierras de tela alrededor de ambas barras transversales del marco inferior.

NOTA: Asegürese de que los cierras de TCL estén susjetos de forma aprecada alrededor de las barras transversales superior e inferior del marco.

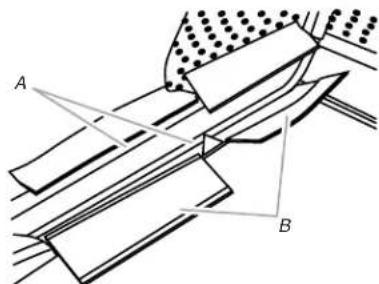

A. Bara transversal
B. Cierres de tela

1. Instale los 8 ganchos, uno en cada extremo de las 4 bandas elásticas, sobre los marcos superior e inferior, como se muestra.

A Marco superior

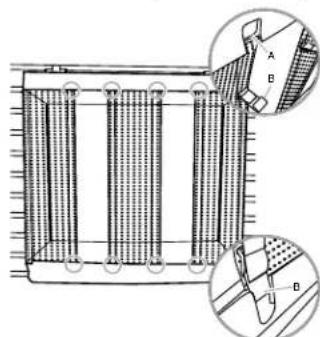

B. Gancho

CONTENEDOR PARA ARTICULOS DE GOLF

Ensemble el contentedor para articulos de golf

F1

F2

F1: Perno de cabeza hexagonal de 5 / 16 (7,93 mm) (14)

F2: Tuerca de brida de^s /16 (7,93 mm) (4)

1. Use pernos de cabeza hexagonal de 5/16 (7,93 mm) (F1) y tuercas de brida de 5/16 (7,93 mm) (F2) para instalar el estante para bolsas golf en los costados, como se muestra.

A. Tuerca de brida de^5 / f_6 (7,93 mm) (F2)
B. Perno de cabeza hexagonal de 5 / 16 (7,93 mm) (F1)

1. Para create un estante para calzado, use pernos hexagonales de 5 / 16 (7,93 mm) (F1) para fazer las 5 varillas airos lados del conteditor para articulos de golf, como se muestra.

A. Perno de cabeza hexagonal de 5 / 16 (7,93 mm) (F1)

1. Coloque el contentedor para articulos de golf en posicion vertical.

Fije los soportes de montaje

F8 F10

F2 F3b

F7

F2 Tuerca de braça d e^5 / 16 (7,93 mm) (8)

F3b Tornillo Phillips (4)

F7 Pemo de cabeza redonda (8)

F8 Arandela (8) F10 Tuerca cieg

1. Con los bordes del soporte de montaje orientados hacía bajo, alinee los 2 orificios del soporte con los dos orificios superiores a cada lado.

2. Trabajo desde除外para insertar un perno de cabeza redonda (F7) a工程技术 del soporte e introducirlo en el costado.

3. Trabajo desde elante para sujetar cada perno con una arandela (F8) y una tuercade brida (F2).Apriete porcomplete lostuerras.

4. Repita los pasos 1 a 3 para instalar el soporte de montaje inferior. NOTEA: Apriete a mano las tuercas que sujetan el soporte inferior. Para montar el contentedor para articulos de golf en la pared, este soporte deben regulararse.

A. Pernos de cabeza redonda (F7)
B. Arandela (F8)

C. Tuercas de brida (F2)

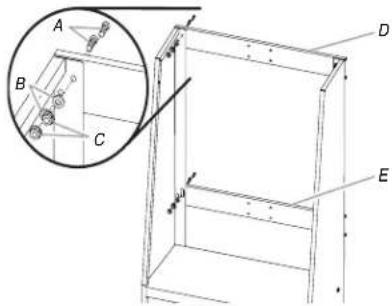

D. Soporte de montaje superior
E. Soporte de montaje inferior

1. Use tornillos de cabeza Phillips (F3b) y tuercas ciegas (F10) para fjar el divisor para bolsas de golf en los 4 orificios del centro del soporte de montaje superior.

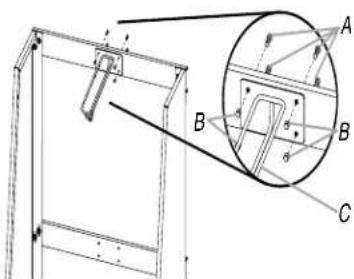

A. Tomillos Phillips (F3b)
C. Divisor paraelines de golf
B. Tuercas ciegas (F10)

Monte el contentedor para articulos de golf en la pared

IMPORTANTE: Si los canales GearTrack Gladiator se van a utiliser para montar el conteditor para articulos de golf, se deben instalar con unaSeparateda de 18" (46 cm).

1. Determine la ubicacion para el montaje del organizador en el panel GearWall o en los canales GearTrack.
2. Enganchar el soporte de montaje superior en las ranuras de la pared y levante los bordes del soporte, empujelos hacía la pared y bajelos para instalarlos bajo dels ranuras.
3. Inspeccione el organizador para golf por el lado para asegurar que los cordes superiores de montaje de los soportes esten acoplados Completely en las ranuras, como se muestra.

A. Borde del soporte

C. Soporte de montaje

B.Ranura

completamente enganchado

1. Agarrando los permos, levante el soporte inferior de montaje para alinear los bordes de los soportes con las ranuras del panel GearWall o del canal GearTrack.
2. Empujé el organizador para golf hacía la pared y los bordes inferiores del soporte dentro de las ranuras.

NOTA: Asegürese de que el soporte de montaje inferior esté completamente enganchado en las ranuras.

1. Use una llave de 12 (1,27 cm) para aplar las tuercas en el soporte de montaje inferior.
2. Inspeccione el conteditor para articulos de golf desde los lados para asegurarde que los soportes de montaje superior e inferior esten Completely enganchados en sus respectivas ranuras, como se muestra.

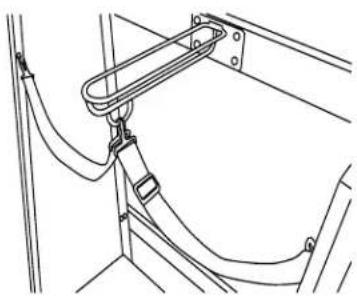

1. Sujete cada banda al panel lateral y al anillo en D del divisor de bolsas de golf, como se muestra.

CONTENEDOR PARA ARTICULOS DE LIMPIEZA

Ensemble el contentedor para articulos de limpieza

F3b

F3b Tornillo Phillips (2)

F10

F10 Tuerca ciega (6)

1. Inserte los vastosos roscados en la parte superior de cada pieza lateral en los 2 orificios a cada lado de la parte posterior del contendoro.

NOTA: Asegürese de que el borde del soporte de la parte posterior del conteditor está orientado hacía afuera de las piezas laterales.

1. Use dos tuercas ciegas (F10) por lado para sujetar los lados a la parte posterior. Apriete por Completely con un sacatuercas de 3/8 (9,52 mm).

A. Tuercas ciegas hexagonales (F10)

1. Para instalar el estante del conteditor (con la placca con el nombre orientada hacer arriba), intercale las lenguetas del estante con las lenguetas de la parte trasera.

NOTA: Asegürese de que el soporte de montaje inferior está Completely enganchado en las ranuras.

A. Pieza inferior

1. Use los dos tornillos Phillips (F3b) y dos tuercas ciegas (F10) para sujetar el estante del contentedor a los lados.

A. Tornillo Phillips (F3b)

B. Tuerca ciega (F10)

1. Sujete cada tornillo en su lugar con un destornillador y apriete por Completely la tuerca ciega con el sacatuercas.

Monte el conteditor para artículos de limpieza en la pared

1. Para enganchar los cordes del soporte de la parte trasera del conteditor dorso de las ranuras en el panel GearWall o el canal GearTrack, levante los cordes, empujelos hacer la pared y bajelos para insertarlos en las ranuras.
2. Inspeccione el contentedor desde elcostado para asegurarse de que los bordes del soporte esten Completely enganchados en sus respectivas ranuras, como se muestra.
