Instrucciones para la instalación

Soporte de piso anti-voladura

Sólo modelos PJD, PJE, PXD CJE y CXE

A ADVERTENCIA

de Caïda.

Los modelos (modelos PJD, PJE, PXD, CJE y CXE) con estudio incorporeal son inestables, especiallye con las puertas abiertas. Estos modelos deben ser asegurados con el soporte anti-volcaduras, a fin de evitar caidas hacia adelante, que podrjan resultar en la muerte o lesiones graves. Lea y siga las instrucciones de instalacion en su totalidad, a fin de instalar el soporte de piso anti-volcaduras embalado con su refrigerador.

NOTE:

Si no reciibo el soporte anti-volcaduras con su compra, llama al 1.800.GECARES para recibir uno sin costo. (En Canadá, llama al 1.800.561.3344). Para acceder a instrucciones sobre el soporte, visite: www.GEApliances.com. (En Canadá, www. GEAppliances.ca.)

MATERIALS QUE PUEDE NECESITAR

(no incluidos)

Tirafondos

1 / 4'' (6 mm) x 1-1/2" (38 mm)

quillos de Anclaje

1/2" (12 mm) de Diámetro Exterior

Broca para Taladro Apropiada para Anclajes

Para Soporte Anti-Volcaduras Montado en Pisos de

CONCRETO Únicamente

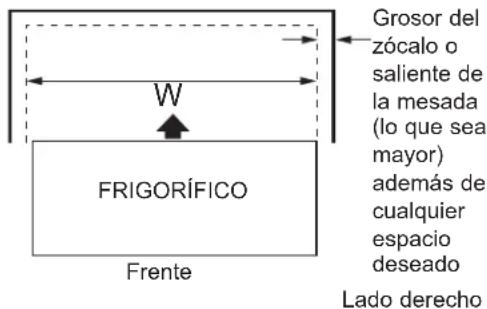

MIDA LA APERTURA DEL GABINETE disponible EN RELACION AL ANCHO DEL FRIGORIFICO

Mida el ancho de la aperture del gabinete donde se colocaré el frigorífico, W.

Tenga en cuenta该如何 saliente de la mesada, el grosor del zócalo y cualesquer espacio deseado. El ancho, W, no debe ser menor a las 36". El frigorífico deben colocarse aproximamente en la mitad de esta aperture.

Pared trasera

HERRAMIENTAS NECESARIAS

Lapiz

Cinta metrica

Llave de tuercas de 8 mm

2 CÓMOCUBICAREL SOPORTE DE PISO ANTI-VOLCADURAS

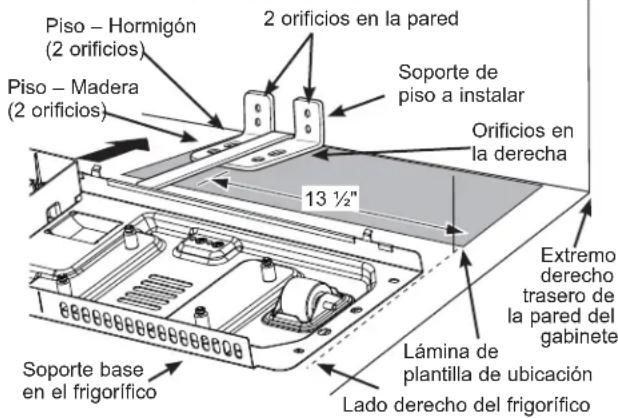

A Coloque la plantilla de ubicacion del soporte de piso anti-volcaduras (includa en el kit anti-volcaduras) sobre el piso contra la pared trasera, bajo de W, alineada con la ubicacion deseada del lado derecho del frigorifico (ver Figura 1).

Figura 1 - Perspectiva general de la instalación

B Coloque el soporte de piso anti-volcaduras sobre la plantilla deubicacion con los orificios de pisoarethos alineados con los orificios de piso indicados en la lamina de p lantilla, aproximamente 1312 "desde el extremo de la lamina o el bajo derecho del frigorifoico.
Sostenga en posicion y utilise el soporte de piso antivolcaduras como una plantilla para marcar los orificios en base a su configuracion y tipo de construccion, como可以更好 verse en el Paso 3. Marque lasubicaciones del orificios con un lapiz, clavo o punzon.

NOTA:

• Se REQUIERE utilizar por lo menos 2 tornillos para montar el soporte de piso (uno en cada lado del soporte de piso anti-volcaduras). Los dos deben encontrarse en la pared o en el piso.

La figura 2 indica todas las configuraciones de montaje acceptables para tornillos. Identifique los orificios de tornillos en el soporte anti-volcaduras para su configuración.

2 CMOUBICAR EL SOPORTE DE PISO ANTI-VOLCADURAS (cont.)

Figura 2 - Ubicaciones de tornillos acceptables
Instalacion Recomendada en Madera

Instalacion Recomendada en Concreto

Minimo acepable n^ 1 Perno de la placac de pared

Minimo acepable n° 2 Piso de Madera
Minimo acepable n° 3 Piso de Concreto

3 INSTALLACION DE SOPORTE ANTI-VOLCADURAS

A Construcción de parey piso de MADERA:

• Perfore la cantidad apropiada de orificios piloto de 3mm (1 / 8) en el centro de cada orificio de soporte de piso que se está usingo (puede usarse un clavo o punzón si no conta con una perforadora) Y quite la plantilla deubicacion del piso.
• Instale el soporte de piso anti-volcaduras ajustando bien los 2, o recomendada 4, tornillos #10 en su lugar, como pueda verse en la Figura 3.

Figura 3 - Conexión a la pared y piso

3 INSTALLACION DE SOPORTE ANTI-VOLCADURAS

B Construcción de pared y piso de HORMIGON:

• Anclages requeridos (no incluidos):
  4 por cada pemo de lijacion de 6 mm x 38 mm
  4 por cada anclaje de manguito de 12 mm de diametro extemo
• Perfore los orificios del tameno recommendado para anclajes en hormigón en el centro de los orificios marcados en el Paso 2.
• Instale los anclajes de manguito dentro de los orificos perforados. Coloque el soporte de piso anti-volcaduras como se señala en el Paso 2. Quite la plantilla deubicacion del piso.
• Instale los permos de�uesta a travers del soporte de piso antivolcaduras y ajuste de manera adecuada.

Construccion de pared de MADERA y piso de CERAMICA:

C Para este caso especial, ubique los 2 orificios de pared identificados en la Fig. 2. Perfore un orificio piloto de 3mm (1%) en angulo (aprox. como可以选择 verse en la Fig. 3) en el centro de cada orificio.

• Instale el soporte de piso anti-volcaduras realizando la instalacion minima acceptable #1, comouede verse en la Fig.2.

4 CÓMOCOLOCAR EL FRIGORÍFICO PARA ACCIONAR EL PISO ANTI-VOLCADURAS Y LOS SOPORTES DE BASE

A Antes de colocar el frigorifico en su lugar, conecte el cable de energia en el tomacoriente y conecte la linea de agua (si corresponde). Controle la presencia de perdidas.

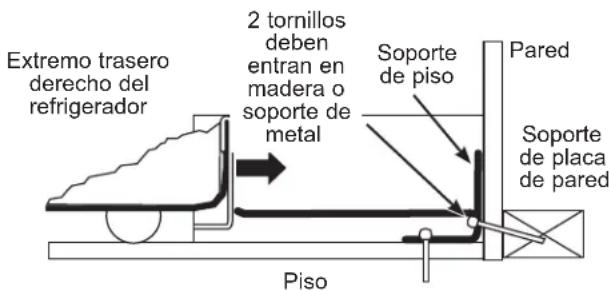

B Ubique elazo direcho del frigorifico y mueva hacia atras aproximamente alineado con elazo direcho de la aperture del gabinete, W. Este debe posicionar el soporte de piso anti-volcaduras para poder conectar el soporte de base antivolcaduras con el frigorifico.
C Con cuidado, deslice el frigorifico bajo de la aperture del gabinete hasta que se detenga por completeness. Verifique que el frente del frigorifico es alineado con la parte frontal del gabinete. Si no es asi, balancee suavamente el frigorifico de adelante atras hasta que se enganche y usted note que el frigorifico está Completely apoyado contra la pared trasera.
D Si Corresponde: Ajuste las configuraciones de alta de la rueda trasera (y delantera) para enganchar por completeo los soportes anti-volcaduras traseros,)millas también alinea el frente del frigorifico con la parte frontal del gabinete.

NOTA:

Si separa el frigorífico de la pared por在哪quier razón, asegúrese de que el soporte de piso anti-volcaduras está enganchado cuando se vuelva a colocar el frigorífico contra la pared.
