MANUAL DE USUARIO MRT21D2BWW MIDEA

¡Gracias por elegir Midea! Antes de usar su nuevo producto Midea, lea atentamente este manual para operar de forma segura las características y funciones que ofrece su nuevo electrodoméstico.

CONTENIDO

DESCRIPCIÓN DEL PRODUCTO---- 03

INSTALACIÓN DEL PRODUCTO 04

INSTRUCCIONES DE OPERACIÓN 12

LIMPIEZA Y MANTENIMIENTO 15

RESOLUCIÓN DE PROBLEMAS 17

ESPECIFICACIONES

Modelo del producto MRT21D2B\*\*

Volumen de almacenamiento total 20.5 cu.ft.

Tensión nominal 115V\~/60Hz

Corriente nominal 2A

DESCRIPCIÓN DEL PRODUCTO

Nombres de los componentes

1 Repisa de vidrio del Refrigerador

5 Bandejas de la puerta del congelador

2 Pantalla de control

6 Caja para lácteos

3 Repisa del refrigerador

7 Bandejas de la puerta del refrigerador

4 Cajón para frutas y verduras

ATENCIÓN

La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá del producto físico o declaración por parte del distribuidor.

Al encender el refrigerador por primera vez, cargarlo con demasiados alimentos puede afectar negativamente el efecto de enfriamiento.

No bloquee la salida de aire durante al guardar los alimentos pues puede afectar negativamente el efecto de enfriamiento.

Si la temperatura en el compartimiento del refrigerador es muy fría, mueva el interruptor a la posición de menor frío. Si la temperatura en el compartimiento del refrigerador no es lo suficientemente fría, mueva el interruptor a la posición de mayor frío.

INSTALACIÓN DEL PRODUCTO

Instrucciones de instalación

Busque un lugar adecuado

• Este refrigerador está diseñado solo para estar de pie y no debe quedar encerrado ni empotrado.
• El Refrigerador debe colocarse en un lugar interior bien ventilado; el suelo debe ser plano y resistente.
• Manténgalo alejado del calor y evite la luz solar directa. No coloque el Refrigerador en espacios húmedos o con agua para prevenir el óxido o la reducción del efecto de aislamiento.

Dimensiones y espacios despejados

- Una distancia demasiado pequeña entre el refrigerador y los elementos adyacentes puede provocar la degradación de la capacidad de congelación y un aumento de los costos de electricidad. Al instalar el refrigerador, deje más de 100mm de espacio despejado entre el aparato y cada pared adyacente.

Espacio necesario para la circulación del aire. >100mm Vista superior >100mm >100mm

Procure contar con una fuente de alimentación adecuada.

• Revise su fuente local de energía. Este refrigerador requiere AC115 V, 60 Hz de corriente.
• Utilice una toma de corriente que acepte la clavija de conexión a tierra. El cable de alimentación está equipado con un enchufe de 3 clavijas (conexión a tierra) que se acopla a una toma de corriente de pared estándar de 3 clavijas (conexión a tierra) para minimizar la posibilidad de riesgo de descarga eléctrica de este refrigerador.

PRECAUCIÓN

El refrigerador siempre debe estar enchufado en una toma de corriente exclusiva que tenga una clasificación de voltaje que coincida con la placa de clasificación.

Nunca tire del cable para desenchufar el refrigerador. Siempre agarre el enchufe y tire de él firmemente.

Empiece a usar el producto

• Después de instalarlo, deje reposar el refrigerador por media hora antes de conectarlo a la corriente y uarlo por primera vez.
• El Refrigerador deberá funcionar de 2 a 3 horas antes de cargar alimentos frescos o congelados; en verano, el aparato debe funcionar durante más de 4 horas con anticipación considerando que la temperatura ambiente es alta.

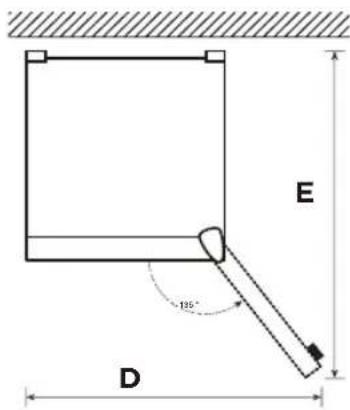

Diagrama de espacios necesarios (cuando la puerta está abierta y cuando la puerta está cerrada)

B A

C1 C

E 125° D

Ancho Altura total Profundidad			Profundidad del gabinete solo	Ancho con puerta abierta 135°	Profundidad con puerta abierta 135°
A B C C1 D E
755 1692	830 734 1275	1395

Nota: Todas las dimensiones en mm

Cambio de puerta derecha-izquierda

Dependiendo de la ubicación en la coloque su refrigerador, puede que le resulte más conveniente invertir la posición de la puerta.

PRECAUCIÓN

PRECAUCIÓN: Para evitar lesiones personales o daños a su propiedad, le recomendamos que alguien le ayude durante el proceso de inversión de la puerta.

Preparación para invertir la posición de la puerta

Necesitará: Un destornillador estándar, un destornillador Phillips y la llave Allen incluida.

• Asegúrese de que su refrigerador esté desenchufado y vacío.
• Que alguien le ayude en el proceso.
• Guarde todas las piezas que extraiga para reutilizarlas más tarde.

Piezas incluidas con el kit de bisagras:

Bisagra central izquierda

Cubierta de la bisagra superior izquierda

Bisagra superior izquierda

Puerta izquierda con autocierre

Conjunto de autobloqueo de la puerta superior

Tapas de orificios

Piezas ya montadas en el refrigerador (tal y como se suministra):

Bisagra central derecha

Cubierta de la bisagra superior derecha

Bisagra superior derecha

Puerta derecha con autocierre

Conjunto de autobloqueo de la puerta superior

Tapas de orificios

Conjunto de puerta Bisagra inferior

Conjunto de autobloqueo de la puerta inferior

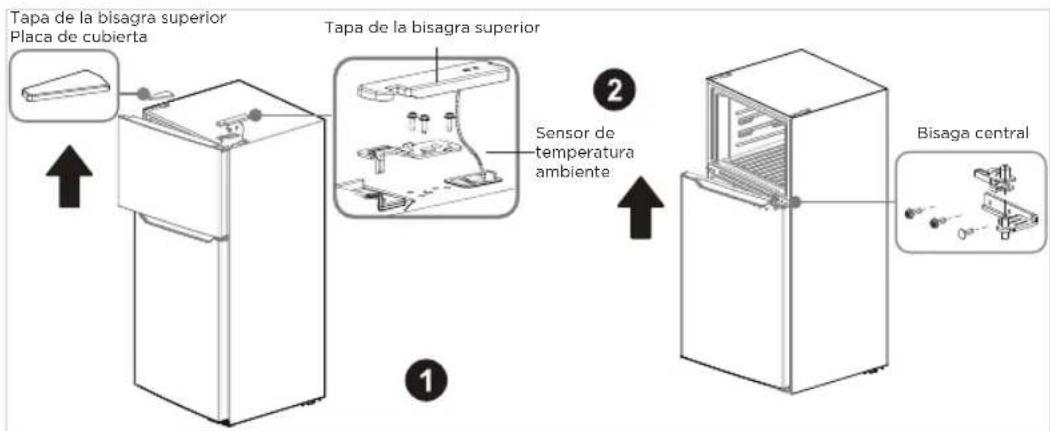

Paso

1. Desenchufe su refrigerador y retire todos los alimentos del interior.
2. Retire la placa de la cubierta y la cubierta de la bisagra superior, luego desatornille y retire la bisagra superior. Guarde los tornillos para un posterior uso
3. Al retirar la tapa de la bisagra superior, tenga en cuenta que no es posile quitar esta tapa directamente debido al arnés de cableado del sensor conectado a la caja en el lado interior de la tapa, por lo que debe desmontarla lcuidadosamente y luego sacar el arnés de cables del sensor desde el lado interior de la cubierta de la bisagra, y por último fije la cubierta.

Tapa de la bisagra superior Placa de cubierta Tapa de la bisagra superior Sensor de temperatura ambiente Bisaga central

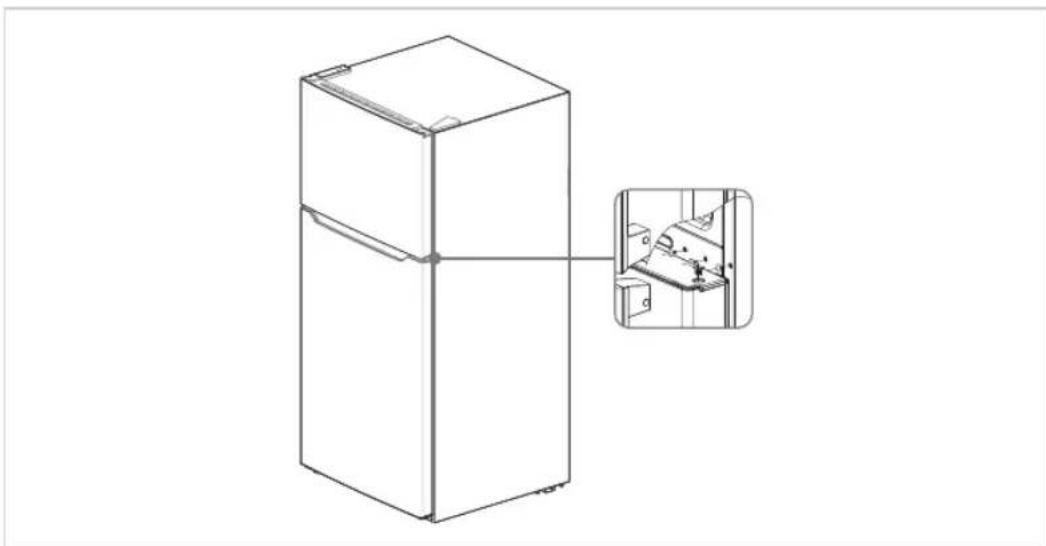

ATENCIÓN

Las imágenes muestran un refrigerador que se abre en el lado izquierdo. El refrigerador también puede abrirse en el lado derecho.

Cuando retire la placa de cubierta, tenga cuidado de no dañar el sensor de temperatura ambiente ubicado debajo de ella. Retírelo del pasador de la tapa y déjelo en su lugar.

1. Levante la puerta del congelador hacia arriba y sepárela de su refrigerador.
2. Desatornille los tres tornillos que sujetan la bisagra central, retire la bisagra y luego levante la puerta del refrigerador y sepárela de su refrigerador. Guarde los tornillos y la bisagra en un lugar seguro en caso de que necesite invertir la posición de la puerta nuevamente.
3. Retire el pie de ajuste y el tornillo instalado en la bisagra inferior antes de quitar la bisagra inferior.

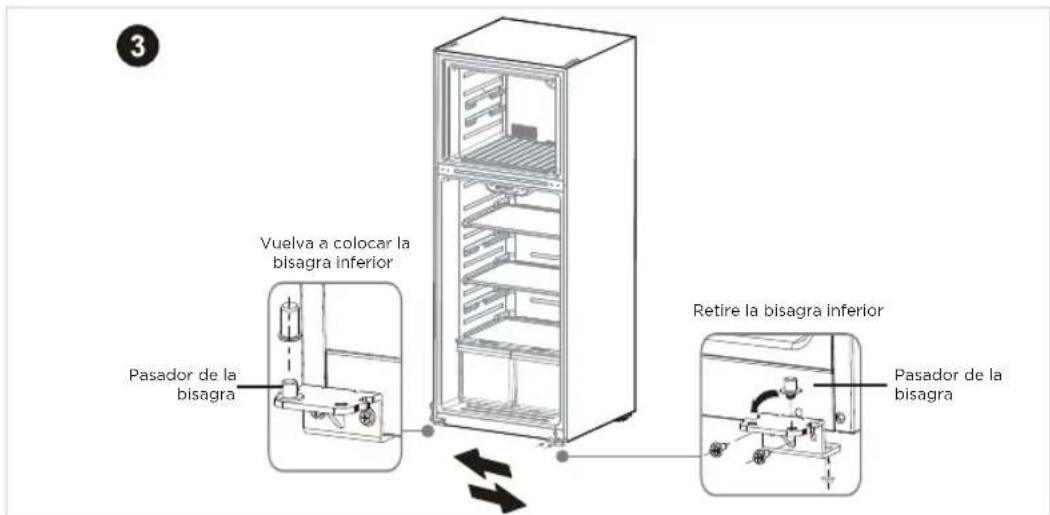

3 Vuelva a colocar la bisagra inferior Pasador de la bisagra Retire la bisagra inferior Pasador de la bisagra

1. Desatornille los tornillos que sujetan la bisagra inferior, luego retire la bisagra inferior del refrigerador.
2. Desenrosque el pasador de la bisagra inferior y vuelva a colocarlo en el otro orificio correspondiente, luego fije la bisagra inferior al lado opuesto del refrigerador con los tornillos que retiró anteriormente. Retire las tapas de los orificios y los casquillos de plástico de la parte superior de las puertas del congelador y del refrigerador. Guárdelos para el siguiente paso.

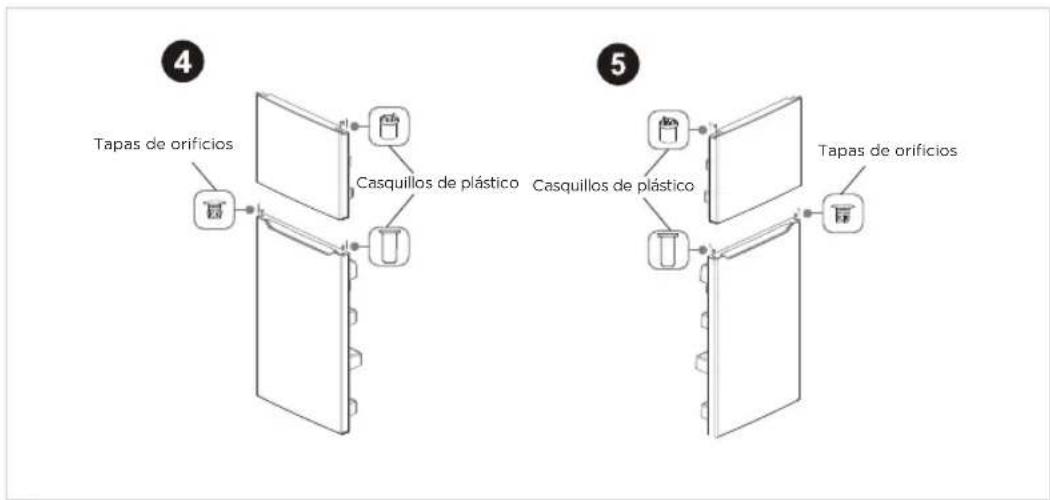

3. Inserte las tapas de los orificios y los casquillos de plástico en los lados opuestos (de donde los quitó) de las puertas del congelador y del refrigerador.


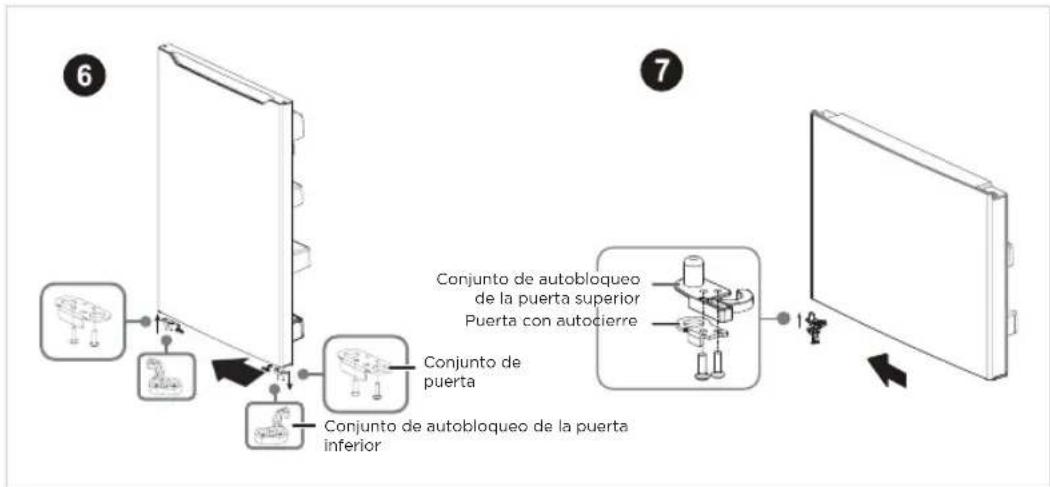

1. Retire el conjunto de la puerta de la parte inferior de la puerta del refrigerador y fijelo al otro lado.

2. Fije el conjunto de autocierre de la puerta superior y el autocierre de la puerta al lado de la puerta del congelador donde estará la bisagra. Utilice las piezas del juego de bisagras.

1. Retire el conjunto de autobloqueo de la puerta superior anterior y el autocierre de la puerta (no retire las piezas adjuntas en el paso 10). Guárdelo en un lugar seguro en caso de que necesite invertir la posición de la puerta nuevamente.

2. Fije la puerta del refrigerador a la bisagra inferior y luego fije la bisagra central al refrigerador. Use la bisagra central del juego de bisagras (no la pieza que quitó en el paso 4).

8 Fije la bisagra central 9 Fije la bisagra superior

1. Coloque la puerta del congelador en la bisagra central, luego fije la bisagra superior (del juego de bisagras) en la parte superior del refrigerador. Cubra la bisagra con la cubierta de la bisagra superior (del juego de bisagras) y cubra los orificios de los tornillos en la parte superior con la placa de cubierta que retiró anteriormente.
2. Añada las cubiertas a los orificios de los tornillos y al pivote de la bisagra.

Nivelado de los píes

Para evitar vibraciones, el aparato debe estar nivelado.

Si es necesario, ajuste los tornillos de nivelación para compensar un suelo irregular.

La parte frontal debe estar un poco más alta que la parte posterior para facilitar el cierre de la puerta.

Los tornillos de nivelación se pueden girar fácilmente inclinando ligeramente el gabinete.

Gire los tornillos de nivelación en sentido contrario a las agujas del reloj para levantar el aparato, gírelos en sentido de las agujas del reloj para bajarlo.

Transporte del refrigerador

1. Retire todos los alimentos del interior del refrigerador.
2. Desenchufe el cable, luego insértelo y fijelo en el gancho para este fin en la parte trasera o en la parte superior del aparato.
3. Aplique cinta adhesiva en las repisas y la manija de la puerta para evitar que se caigan mientras transporta el refrigerador.
4. Mueva cuidadosamente el aparato entre más de dos personas. Cuando transporte el aparato a largas distancias, manténgalo en posición vertical.
5. Después de instalar el aparato, enchúfelo a una toma de corriente para encenderlo.

ATENCIÓN

Precauciones previas a la operación:

Antes de realizar los cambios, desenchufe el refrigerador.

Tome precauciones para evitar lesiones personales.

Cómo cambiar la lámpara.

- Cualquier sustitución o mantenimiento de las bombillas LED está previsto que lo realice el fabricante, su agente de mantenimiento o una persona con una cualificación similar.

Conexión del aparato

Después de instalar el aparato, conecte el enchufe a una toma de corriente.

ATENCIÓN

Después de conectar el cable de alimentación (o el enchufe) a la toma de corriente, espere 2 o 3 horas antes de introducir alimentos en el aparato. Si agrega alimentos antes de que el refrigerador se haya enfriado por completo, es posible que se echen a perder.

Consejos para ahorrar energía

• No coloque el aparato cerca de cocinas, radiadores u otras fuentes de calor. Si la temperatura ambiente es alta, el compresor funcionará con más frecuencia y durante más tiempo, lo que aumentará el consumo de energía.
• Asegúrese de que haya suficiente ventilación en la base, en los lados y en la parte trasera del aparato. No obstruya las aberturas de ventilación.
• Tenga en cuenta también las medidas de distancia en el capítulo "Instalación".
• La disposición de cajones, repisas y estantes, como aparece en la ilustración, permite el uso más eficiente de energía y, por lo tanto, debe aplicarse en la medida de lo posible. Todos los cajones y repisas deben permanecer en el aparato para mantener la temperatura estable y ahorrar energía.
• Para obtener un mayor espacio de almacenamiento (p. ej., para productos refrigerados/congelados grandes), los cajones intermedios se pueden quitar. Los cajones superiores e inferiores y las repisas deben retirarse en última instancia, si es necesario.
• Un compartimento refrigerador/congelador lleno uniformemente contribuye a un uso óptimo de la energía. Por lo tanto, evite los compartimentos vacíos o semivacíos.
• Deje que los alimentos calientes se enfríen antes de colocarlos en el refrigerador/congelador. Los alimentos que ya se han enfriado aumentan la eficiencia energética.
• Permita que los alimentos congelados se descongelen en el refrigerador. El frío de los alimentos congelados reduce el consumo de energía en el compartimento del refrigerador y aumenta así la eficiencia energética.
• Abra la puerta el menor tiempo posible para minimizar la pérdida de frío. Abrir la puerta brevemente y cerrarla correctamente reduce el consumo de energía.
• Las juntas de las puertas del refrigerador deben estar perfectamente intactas para que las puertas cierren correctamente y el consumo de energía no aumente innecesariamente.

INSTRUCCIONES DE OPERACIÓN

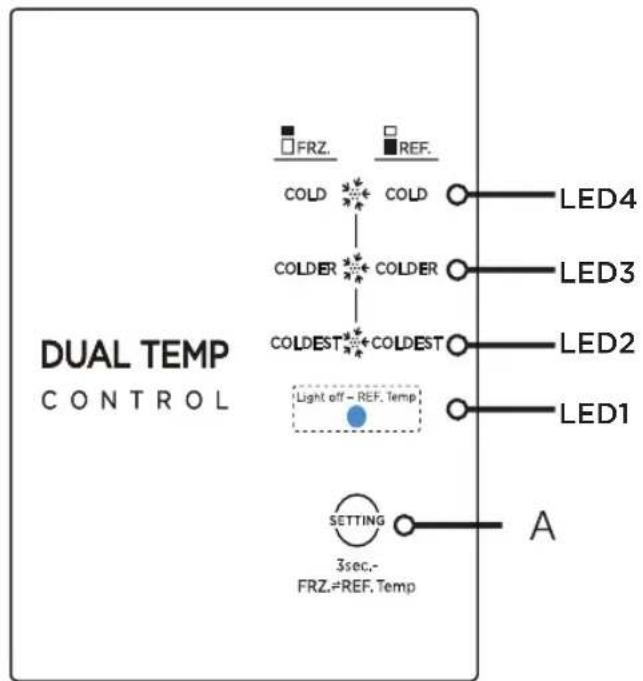

Panel de control

DUAL TEMP CONTROL FRZ. REF. COLD COLD COLDER COLDER COLDEST COLDEST Light off - REF. Temp SETTING 3sec.- FRZ.#REF. Temp LED4 LED3 LED2 LED1 A

ES

Botones

A Botón de configuración

Pantalla

Cuando se enciende por primera vez, la luz indicadora esta apagada y se puede ajustar la temperatura de refrigeración.

ATENCIÓN

El panel de control real puede diferir de un modelo a otro.

Instrucciones de operación

Configuración del refrigerador y del congelador

• Mantenga presionado el botón de ajuste de temperatura durante 3 segundos, cuando la luz indicadora del compartimiento del congelador se encienda, se podrá ajustar la temperatura del congelador.
• Nuevamente mantenga presionado el botón de ajuste de temperatura SETTING durante 3 segundos para pasar al compartimento de refrigeración.
• Cada vez que se pulsa el botón de ajuste de temperatura A, el ajuste de temperatura cambia una vez.
• Una vez completado el ajuste de la temperatura, el refrigerador funcionará conforme al valor establecido después de 15 segundos. El orden es el siguiente:

Nota: La temperatura de cada posición está dentro de los ±2^ de la temperatura establecida, y la situación real es ligeramente diferente según la situación de la carga.

Indicador de fallos

Las siguientes advertencias que aparecen en la pantalla indican las fallas correspondientes del refrigerador. Aunque el refrigerador todavía puede enfriar cuando se presentan las siguientes fallas, llame al equipo de servicio posventa para una mejor experiencia de uso.

Código de falla Descripción de la falla

LED1/LED2 brillantes Falla en el sensor de temperatura del refrigerador

LED1/LED3 brillantes Fallo del sensor del congelador

LED1/LED4 brillantes Falla del sensor de temperatura del ambiente

LED2/LED4 brillantes Falla en el sensor de temperatura del congelador

Control de humedad del estante

- El movimiento de la paleta de control hacia el medio es húmedo, y hacia ambos lados es seco.

Humidity Control SECO SECOHÚMEDO HÚMEDO

Consejos para almacenar alimentos

Compartimento del congelador

• El congelador está diseñado para el almacenamiento de alimentos congelados a muy baja temperatura, el almacenamiento a largo plazo de alimentos congelados y para la producción de hielo.
• Utilice los compartimientos de la puerta del congelador únicamente para almacenar alimentos congelados, no para almacenar alimentos calientes en espera de congelación.
• No coloque alimentos frescos al lado de alimentos congelados. La comida congelada puede descongelarse.
• Cuando congele alimentos frescos (como carne, pescado o carne picada), córtelos en partes que se puedan usar al mismo tiempo.
• Almacenamiento de alimentos congelados: siga las instrucciones generalmente indicadas en los paquetes. Si no hay información en el empaque, los alimentos no deben almacenarse por más de tres meses a partir de la fecha de compra.
• Al comprar alimentos congelados, asegúrese de que estén congelados a una temperatura adecuada y que el empaque no esté dañado.
• Los alimentos congelados deben conservarse en envases adecuados para conservar la calidad y deben devolverse al congelador lo antes posible.
• Si un paquete de alimentos congelados muestra humedad o un abultamiento anormal, es probable que se haya almacenado a la temperatura incorrecta y que el contenido esté dañado.
• El período de almacenamiento de alimentos congelados depende de la temperatura ambiente, la configuración del termostato, la frecuencia de apertura de la puerta del congelador, el tipo de alimento y el tiempo de transporte del producto desde la tienda hasta el hogar. Siempre siga las instrucciones impresas en el paquete y nunca exceda el tiempo máximo de almacenamiento indicado en el paquete.

Compartimiento de refrigeración

• Para reducir la humedad y la consecuente acumulación de hielo, nunca ponga líquidos en el refrigerador en recipientes sin sellar. La escarcha tiende a concentrarse en las partes más frías del evaporador. El almacenamiento de líquidos descubiertos da como resultado una necesidad más frecuente de descongelación.
• Nunca coloque alimentos calientes en el refrigerador. Enfríelos primero a temperatura ambiente y luego colóquelos de manera que permitan una circulación de aire adecuada en el refrigerador.
• Los alimentos o los recipientes de alimentos no deben tocar la pared trasera del refrigerador porque podrían congelarse en la pared. Trate de no abrir frecuentemente la puerta del refrigerador.
• La carne y el pescado limpios (envasados en un paquete o papel de plástico) se pueden colocar en el refrigerador, y pueden consumirse en 1 o 2 días.
• Las frutas y vegetales sin envasar pueden colocarse en el compartimento destinado a las frutas y vegetales frescos.

ATENCIÓN

El ajuste de temperatura óptimo de cada compartimento depende de la temperatura ambiente. La temperatura superior a la óptima se basa en una temperatura ambiente de 25 °C.

LIMPIEZA Y MANTENIMIENTO

Descongelación

- El refrigerador está fabricado basándose en el principio de refrigeración de aire y así tiene una función de descongelación automática. El hielo formado debido al cambio de estación o temperatura asimismo puede retirarse manualmente mediante la desconexión del aparato de la alimentación o limpiándolo con una toalla seca.

Limpieza de la bandeja de la puerta

• De acuerdo con la flecha de dirección en la figura a continuación, use ambas manos para primero apretar la bandeja, empujarla hacia arriba y luego sacarla.
• Una vez retirada la bandeja de lavado, ajuste su altura de instalación de acuerdo con sus necesidades.

Limpieza del estante de vidrio

• La parte más interna del revestimiento del refrigerador en contacto con las repisas tiene un tope trasero, por lo que primero debe levantar las repisas hacia arriba para recién después retirarlas.
• Ajuste o limpie las repisas según sea necesario.

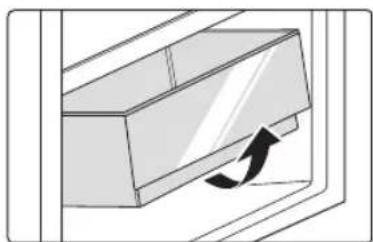

Limpieza del cajón de frutas y verduras

1. Retire el contenido del cajón. Sostenga el asa del cajón de frutas y verduras, y tire de él completamente hasta que se detenga.
2. Levante el cajón de frutas y verduras, y tire de él para retirarlo.

Para la limpieza use toallas suaves o esponja humedecidas en agua y detergentes neutros no corrosivos. Limpie el congelador con agua limpia y un paño seco. Abra la puerta para un secado natural antes de encender el aparato. No utilice cepillos duros, esponjas de alambre, cepillos de alambre, abrasivos (como pastas de dientes), solventes orgánicos (como alcohol, acetona, aceite de plátano, etc.), agua hirviendo, artículos ácidos o alcalinos para limpiar el refrigerador, ya que podrían dañar la superficie interior del aparato.

No use

Fallo de alimentación:

En caso de un fallo de alimentación, incluso en verano, los alimentos en el interior del aparato pueden mantenerse durante varias horas; durante un fallo de alimentación, se debe reducir las veces que se abre la puerta y no se deben colocar más alimentos frescos en el aparato.

Ausencia de uso prolongada:

El aparato debe desenchufarse y después limpiarse; posteriormente, las puertas se dejan abiertas para evitar los malos olores.

Traslado:

Antes de mover el refrigerador, extraiga todos los objetos al exterior, fije las partes de cristal, el soporte de las verduras, los cajones de la cámara de congelación, etc. con cinta y apriete los pies de nivelación; cierre las puertas y fijelas con cinta. Durante el traslado, no se debe colocar el aparto al revés u horizontalmente o hacer que vibre; la inclinación durante el movimiento no será superior a 45°.

ATENCIÓN

El aparato debe funcionar de forma continua una vez que se enciende. En general, el funcionamiento del aparato no debe interrumpirse; el caso contrario, se puede ver alterada su vida útil.

En caso de corte de energía, los alimentos se pueden conservar durante un par de horas; evite abrir frecuentemente la puerta.

RESOLUCIÓN DE PROBLEMAS

El usuario puede resolver los siguientes problemas sencillos. Llame al servicio de posventa si los problemas no se resuelven.

Problema Posible causa
Fallo en el funcionamiento	Compruebe si el aparato está conectado a la alimentación o si el enchufe tiene bien los contactos.
	Compruebe si la tensión es demasiado baja.
	Compruebe si hay un fallo de corriente o han saltado los circuitos parciales.
Mal olor	Se deben envolver bien los alimentos que produzcan mal olor.
	Compruebe si hay alimentos podridos.
	Limpie el interior del refrigerador.
Funcionamiento durante mucho tiempo del compresor.	El funcionamiento prolongado del refrigerador es normal en verano.
	Cuando la temperatura ambiente es alta, no es recomendable guardar demasiada comida en el aparato.
	Se deben enfriar los alimentos antes de empezar a ponerlos en el aparato.
	Las puertas se abren con demasiada frecuencia
La luz no se enciende.	Compruebe si el refrigerador está conectado a la alimentación y si la luz que se debe iluminar presenta daños.
	Recurra a un técnico especializado para reemplazar la lámpara
La puerta no se puede cerrar correctamente	La puerta está atascada por los envases de alimentos.
	Se ha colocado demasiada comida
	El refrigerador está inclinado.
Ruido alto	Compruebe si el suelo está nivelado y si el refrigerador está colocado de forma estable
	Compruebe si los accesorios están colocados en las ubicaciones adecuadas
El sello de la puerta no está estanco.	• Retire materiales extraños del sello de la puerta.
	• Caliente el sello de la puerta y después refrigérelo para restaurarlo (o sóplelo con un secador eléctrico o use una toalla caliente para calentarlo).
La bandeja de agua se desborda.	• Hay demasiados alimentos en la cámara o los alimentos almacenados contienen demasiada agua, lo que produce una descongelación intensa.
	• Las puertas no están cerradas debidamente lo que provocar hielo debido a la entrada de aire y al aumento de agua debido a la descongelación.
Carcasa caliente	• Disipación de calor del condensador incorporado a través de la cubierta, lo cual es normal Cuando la cubierta se calienta debido a la alta temperatura ambiente, el almacenamiento de demasiados alimentos o el apagado del compresor se apaga, procure una buena ventilación para facilitar la disipación de calor
Condensación de la superficie	• La condensación de la superficie exterior y los sellos de la puerta del refrigerador es normal cuando la humedad ambiente es demasiado alta. Simplemente limpie la condensación con una toallita limpia.
Ruido anormal	• Pitido: El compresor puede producir pitidos durante el funcionamiento y los pitidos son altos en especial durante el inicio y la parada. Esto es normal.
	• Crujido: El refrigerante que fluye por el interior del aparato puede producir crujidos, lo que es normal.

Midea
