PVI 644 B - Placa de inducción CANDY - Manual de uso y guía de instrucciones gratis

Marca	CANDY
Modelo	PVI 644 B
Tipo de producto	Placa de cocción inducción
Número de fuegos	4 zonas de cocción
Función Booster	Sí, hasta 2600 W por zona (duración máxima 5 minutos)
Potencia máxima por zona (normal)	Zonas 1 y 3: 2000 W, Zonas 2 y 4: 1400 W
Potencia máxima con Booster	Zonas 1 y 3: 2600 W, Zonas 2 y 4: 2000 W
Alimentación eléctrica	220-240 V, 50/60 Hz
Dimensiones de corte	560 x 490 mm (estimación estándar)
Grosor mínimo de la encimera	30 mm
Distancia mínima sobre la mesa	760 mm entre la mesa y los muebles suspendidos
Función temporizador	Sí, de 1 a 99 minutos
Seguridad infantil	Sí, bloqueo de mandos
Apagado automático	Sí, según el nivel de potencia (2 a 8 horas)
Indicador de calor residual	Sí, muestra « H »
Detección de utensilios incompatibles	Sí, señal sonora si diámetro < 80 mm o material no ferromagnético
Superficie de cocción	Vitrocerámica
Limpieza	Agua caliente y esponja, productos especiales para vitrocerámica, rasqueta para residuos difíciles
Peso neto estimado	Aproximadamente 8 kg
Índice de reparabilidad	No comunicado

Preguntas frecuentes - PVI 644 B CANDY

¿Cómo encender la placa de inducción CANDY PVI 644 B?

Pulse la tecla ON/OFF. Todos los indicadores muestran « - ». Coloque una cacerola compatible en una zona, seleccione la zona y luego ajuste la potencia con las teclas « + » o « - ».

¿Cómo activar la función Booster?

Después de seleccionar la zona de cocción, pulse la tecla BOOST. El display muestra « P ». La función dura 5 minutos como máximo y luego vuelve al nivel anterior.

¿Qué significa el símbolo 'U' en la pantalla?

El símbolo « U » indica que el utensilio colocado no es adecuado para la cocción por inducción. Use una cacerola con fondo ferromagnético (pruebe con un imán).

¿Cómo bloquear los mandos (seguridad infantil)?

Mantenga presionada la tecla de bloqueo de mandos (símbolo de candado). El display muestra « LO ». Para desbloquear, mantenga la misma tecla durante 2 segundos.

¿Qué hacer si la placa muestra un código de error como F0 o E1?

Los códigos F0/F1/F2 indican un problema de ventilador. Los códigos E1/E2 señalan una tensión anormal. Para E3/E4, verifique la cacerola. Si el problema persiste, contacte al servicio de posventa.

¿Cómo limpiar la superficie vitrocerámica?

Para suciedad ligera, use una esponja húmeda. Para manchas difíciles, use un producto especial para vitrocerámica y una rasqueta. Retire el azúcar derretido en caliente. Desconecte siempre antes de limpiar.

¿Cuál es la distancia de seguridad entre la placa y los muebles superiores?

Debe haber al menos 760 mm entre la placa de cocción y la parte inferior de los muebles suspendidos.

¿Puedo usar cacerolas de aluminio o vidrio?

No, solo funcionan utensilios con fondo ferromagnético (acero, hierro fundido, esmalte de hierro). El diámetro del fondo debe ser superior a 12 cm y no inferior a 80 mm.

¿Cómo ajustar el temporizador?

Pulse la tecla TEMPORIZADOR, la pantalla parpadea. Use « + » o « - » para programar de 1 a 99 minutos. El ajuste se guarda automáticamente después de 5 segundos.

¿Qué hacer en caso de grieta en la superficie?

Detenga inmediatamente el aparato y desconéctelo para evitar cualquier riesgo de descarga eléctrica. Contacte al servicio de posventa para un reemplazo.

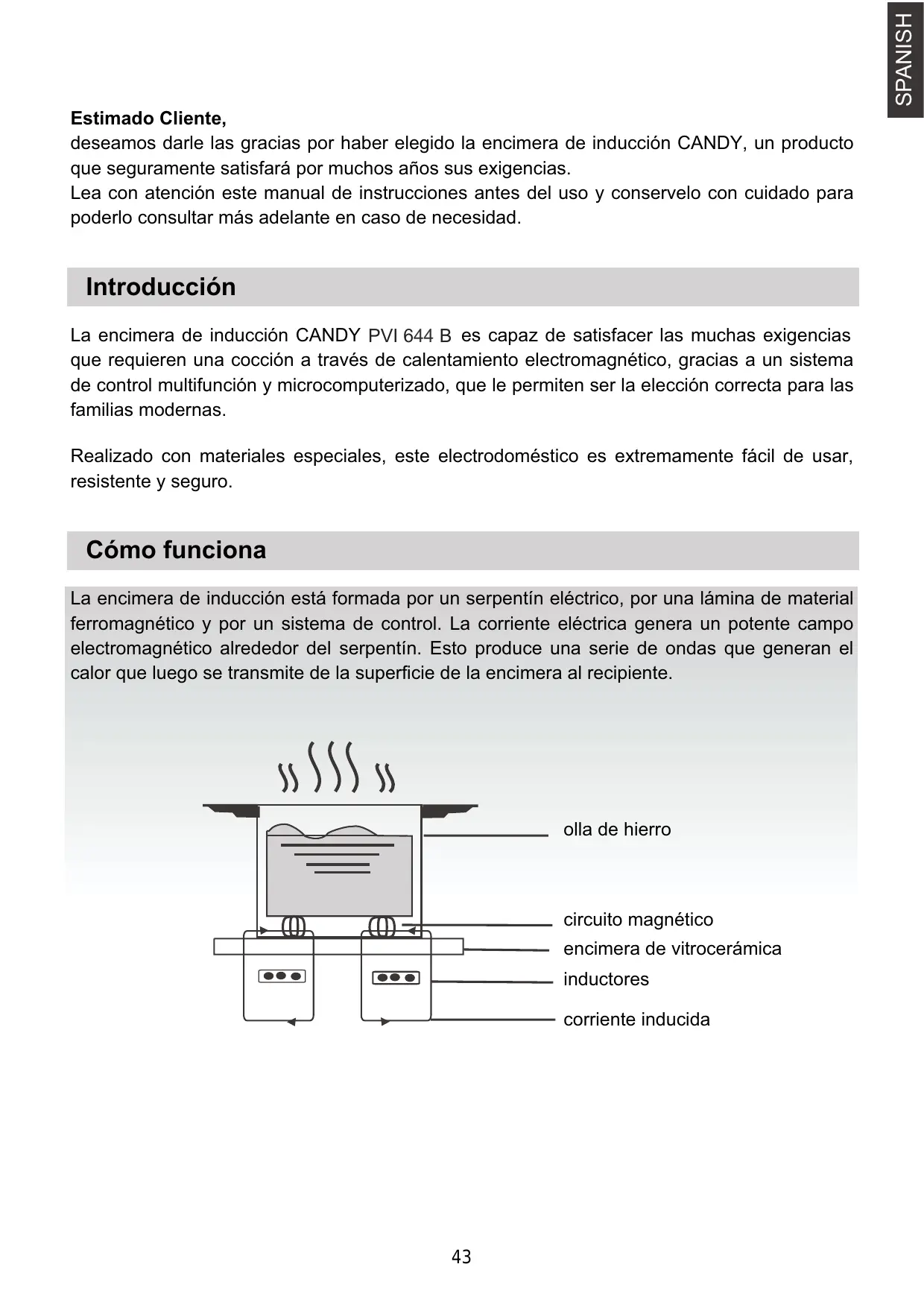

MANUAL DE USUARIO PVI 644 B CANDY

deseamos darle las gracias por haber elegido la encimera de inducción CANDY, un producto que seguramente satisfará por muchos años sus exigencias.

Lea con atención este manual de instrucciones antes del uso y conservelo con cuidado para poderlo consultar más adelante en caso de necesidad.

Introducción

La encimera de inducción CANDY PVI 644 B es capaz de satisfacer las muchas exigencias que requieren una cocción a través de calentamiento electromagnético, gracias a un sistema de control multifunción y microcomputerizado, que le permiten ser la elección correcta para las familias modernas.

Realizado con materiales especiales, este electrodoméstico es extremamente fácil de usar, resistente y seguro.

Cómo funciona

La encimera de inducción está formada por un serpentín eléctrico, por una lámina de material ferromagnético y por un sistema de control. La corriente eléctrica genera un potente campo electromagnético alrededor del serpentín. Esto produce una serie de ondas que generan el calor que luego se transmite de la superficie de la encimera al recipiente.

olla de hierro circuito magnético encimera de vitrocerámica inductores corriente inducida

Seguridad

Esta encimera se ha diseñado para uso doméstico.

Siempre atentos a mejorar nuestros productos, nos reservamos el derecho de aportar modificaciones relativas a eventuales nuevas evoluciones técnicas.

- Protección contra el sobrecalentamiento

Un sensor controla la temperatura al interior de la encimera. Si la temperatura supera el nivel de seguridad, la encimera se apaga automáticamente.

Señal de objetos a contacto de la encimera

Si sobre la encimera se coloca una olla con un diámetro inferior a 80 mm., pequeños objetos (como cuchillos, tenedores, pinzas o llaves) o una olla no magnética (por ejemplo de aluminio), una señal acústica se dispara automáticamente y suena durante aproximadamente 1 minuto. Por lo tanto, si el problema persiste, la encimera se pone automáticamente en stand-by.

- Alarma calor residual

Cuando el uso de la encimera es prolongado en el tiempo, podría quedar calor residual. La letra “H” en el visor digital advierte que no hay que tocar la encimera.

Protección a través de apagado automático

El apagado automático es una función de seguridad de su encimera de inducción, que se activa automáticamente si se olvida encendida. El apagado automático de la encimera depende del nivel de intensidad utilizada, como muestra la tabla a continuación:

Nivel de intensidad	La zona de cocción se apaga automáticamente después de
1-3	8 horas
4-6	4 horas
7-9	2 horas

Cuando, al final de la cocción, la olla se aparta, la encimera de inducción deja de calentar y, después de la señal acústica de 1 minuto de duración, se apaga.

Nota bien:

las personas que llevan marcapasos pueden usar este electrodoméstico solo bajo el control del propio médico.

Instalación

Procedimiento de instalación

1. Hacer un taladro en la superficie del mueble, respetando las medidas indicadas en el dibujo; además, para una correcta instalación, tiene que existir un espacio libre de al menos 5 cm. alrededor de la superficie. Asegurarse de que el espesor del mueble en el que se va a empotrar la encimera sea de al menos 30 mm. y que el material del que está hecho sea resistente a las altas temperaturas para evitar que se deforme a causa del calor procedente de la encimera (figura 1).

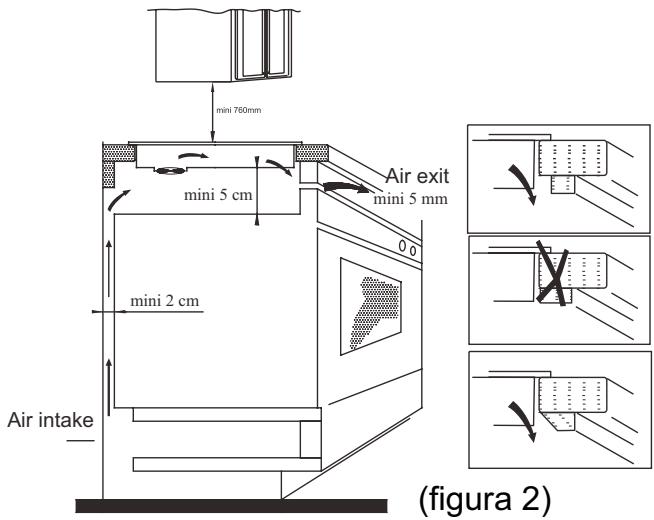

1. Asegúrese siempre de que la encimera de inducción esté bien firme en la superficie de apoyo y bien ventilado (figura 2).

Nota: entre la encimera y el eventual elemento superior, tiene que haber un espacio de al menos 760 mm.

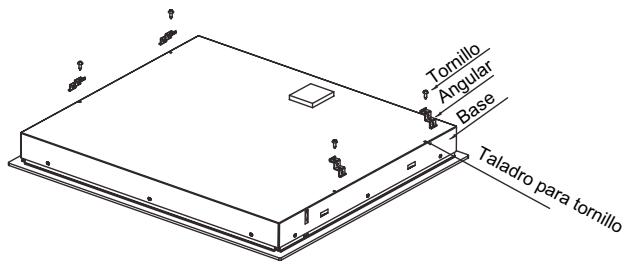

1. Después de posicionar la encimera, fijarla con cuatro angulares a la superficie de apoyo (como indicado en la figura). Luego regular cada angular en base al espesor de la superficie de apoyo.

Tornillo Angular Base Taladro para tornillo

Precauciones

(1) La encimera de inducción tiene que ser instalada por personal técnico cualificado. No efectuar la instalación solos.
(2) La encimera de inducción no ha de montarse sobre neveras, lavavajillas o lavadoras.
(3) La encimera de inducción ha de instalarse de modo que se pueda asegurar la eliminación ideal del calor.
(4) La pared y la zona de abajo de la encimera de inducción tienen que resistir al calor.
(5) A fin de evitar daños, la fina película que pega la encimera a la superficie de apoyo tiene que resistir al calor.

4. Conexiones eléctricas

La conexión a la red eléctrica ha de ser realizada por personal cualificado y según las normas vigentes. Las modalidades de conexión de la encimera están indicadas en la figura 3.

Voltaje y frecuencia	Conexión eléctrica
400V 2-N50/60HZ	1L1Negro	2L2Marrón	34N Gris y Azul	5Amarillo/verde
220-240V50/60HZ	1LNegro y Marrón		34N Gris y Azul	5Amarillo/verde

Comprobar que la instalación eléctrica esté dotada de una eficaz conexión a tierra según las normas y las disposiciones de ley. La toma a tierra es obligatoria.

La Casa Constructora declina toda responsabilidad por eventuales daños a personas o a cosas derivadas por no observar esta norma.

Si el aparato está desprovisto de enchufe, aplicar en el cable un enchufe normalizado capaz de soportar la carga indicada en la placa.

En caso de que se desea una conexión fija a la red, habrá que interponer, entre el aparato y la red, un dispositivo omnipolar de interrupción con distancia de los contactos de al menos 3 mm

Si el cable está dañado, tiene que ser sustituido solo por personal especializado El cable no tiene que ser plegado o aplastado.

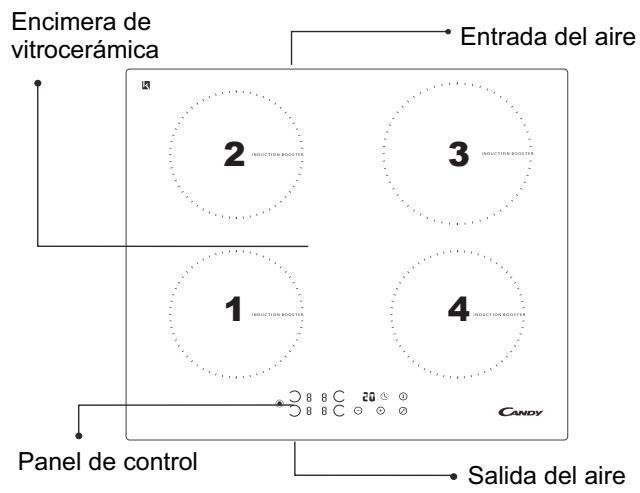

Descripción de la encimera de inducción

Encimera de vitrocerámica Entrada del aire 2 INDUCTION BOOSTER 3 INDUCTION BOOSTER 1 INDUCTION BOOSTER 4 INDUCTION BOOSTER CANDY Panel de control Salida del aire

Esquema del panel de control

Testigo detección calor Timer ON/OFF Boost Regulación potencia Sistema de bloqueo

Instrucciones para el uso

Preparación antes del uso:

Enseguida después de encenderla, la encimera emite una señal acústica, todos los led destellan por 1 segundo señalando que la encimera está en stand-by.

Poner la olla encima de la zona de cocción seleccionada.

Instrucciones de funcionamiento

Después de pulsar la tecla “ON/OFF”, todos los led señalan el símbolo “-”. Seleccionar la zona de cocción en la que se halla la olla; el led del nivel de potencia de la zona elegida destellará. Luego pulsar las teclas “+” o “-”, el display indica 5 como estándar, regular con las teclas “+” o “-” el nivel de intensidad deseado. Pulsando simultáneamente la tecla “+” y la tecla “-”, las configuraciones precedentes se ponen a cero y la zona de la encimera se apaga.

Ver la tabla a pág. 47 para la potencia específica de cada zona de cocción de la encimera.

Nota: después de haber pulsado la tecla "ON/OFF", la encimera de inducción se queda en stand-by si no se efectúan otras operaciones dentro de dos minutos.

-

Función BOOST (cocción rápida)

Para tener una mayor rapidez de cocción, pulsar la tecla "BOOST" después de haber elegido la zona de la encimera, el display indicará "P". Esta función puede alcanzar una potencia de 2600W.

Nota:

1. La duración de la función BOOST llega a un máximo de 5 minutos, pasado este tiempo la encimera vuelve a su configuración inicial.

2. La función Booster puede trabajar en todas las zonas

3. Al activarse la función Booster de la primera zona de cocción, la segunda zona es limitada por debajo del nivel 2 automáticamente y viceversa. Del mismo modo; al activarse la función Booster en la tercera zona, la cuarta zona baja automáticamente por debajo del nivel 2 y viceversa.

Anulación de la función "BOOST"

Seleccionar la zona en la que está en función la modalidad BOOST, pulsar la tecla BOOST para borrar esta configuración. El nivel se pone en la potencia precedentemente configurada.

Si se presiona la tecla “-” durante la función BOOST se configura el nivel de potencia “9”.

Función TIMER (TEMPORIZADOR)

Pulsando la tecla TIMER, el led destella en el display y es posible configurar el tiempo. Con las teclas “+” o “-” se puede regular el tiempo de 1 a 99 minutos. Pulsando la tecla “+” la configuración aumenta de 1 minuto a la vez; pulsando la tecla “-” la configuración disminuye de 1 a la vez. Si se superan los 99 minutos, el temporizador vuelve automáticamente a 0. Pulsando simultáneamente las teclas “+” y “-” el display vuelve a 0.

Confirmación función TIMER

1. Seleccionar la potencia de la zona de cocción elegida, pulsar la tecla "timer" y configurar el tiempo.
2. Después de que el temporizador haya destellado por unos 5 segundos, el tiempo configurado se confirma automáticamente.
3. Después de haber configurado el tiempo, pulsar "TIMER" para verificar la configuración deseada.

Anular función TIMER

Pulsar la tecla “timer” por 5 segundos para borrar la función configurada anteriormente. El display indicará 0.

Función de seguridad

Para garantizar la seguridad de los niños, la encimera de inducción está dotada de un dispositivo de bloqueo.

Para bloquear mantener pulsada la tecla de bloqueo (interlock): la encimera se bloquea, el display del temporizador indica el símbolo “LO” y todas las otras funciones están deshabilitadas.

Desbloquear

Mantener pulsada la tecla de bloqueo (interlock) por 2 segundos.

Potencia máxima de cada zona de cocción

Zona de cocción	Máxima potencia (VV)
	Normal	Boost
1	2000	2600
2	1400	2000
3	2000	2600
4	1400	2000

Las potencias indicadas pueden variar según el material del que está hecha la olla y de sus dimensiones.

Selección de batería de cocina para la cocción

paella de hierro para fritos

olla de acero inox

sartén de hierro

paella de hierro

hervidor de acero inoxidable esmaltado

olla esmaltada

plato de hierro

1. Hay muchos instrumentos adecuados para la cocción sobre encimera de inducción. Esta encimera es capaz de identificarlos y testarlos aplicando uno de los siguientes métodos:

posicionar la olla en una zona de cocción. Si en el indicador de esta zona de cocción aparece un nivel de potencia, la olla es adecuada; en cambio, si aparece el símbolo “U”, la olla no es adecuada a la cocción a inducción.

1. Aplicar un imán en la olla: si el imán es traído por la olla, ésta última es adecuada a la cocción a inducción.

NB: el fondo tiene que contener materiales que permiten la conducción magnética. La olla tiene que tener un fondo llano con un diámetro superior a 12 cm.

Seguridad y mantenimiento

Utilizar un interruptor de alimentación de seguridad adecuada.

No lavar nunca directamente con agua la encimera de inducción

No usar nunca la olla vacía (sin comida por cocer al interior), porque se puede dañar y de todas formas es peligroso.

No calentar la comida empaquetada sin antes haber abierto la caja para evitar que esta última explote a causa de la dilatación debida al calor.

Después de utilizarla por mucho tiempo, la zona de cocción se queda muy caliente. Para evitar quemaduras, no tocar la superficie de la encimera.

Controlar periódicamente que, debajo de la encimera, la circulación del aire no esté obstruida (por ej. por vidrio, papel, etc.).

No dejar objetos metálicos como cuchillos, tenedores, cucharas y tapadoras sobre la encimera para evitar que se calienten a su vez.

No usar nunca la encimera de inducción cerca de calentadores de gas o de keroseno.

No guardar abrasivos, detergentes o materiales inflamables debajo de la encimera de inducción.

Si la superficie de la encimera se rompe, apagar todo para evitar una sacudida eléctrica.

No usar ollas con el fondo rudo para evitar dañar la superficie de vitrocerámica de la encimera.

Limpiar regularmente la encimera para evitar que la suciedad se acumule y comprometa el buen funcionamiento del electrodoméstico.

Mantener el electrodoméstico lejos del alcance de los niños o consentir el uso sólo con la supervisión de un adulto.

Si el cable de alimentación está dañado tiene que ser sustituido por personal técnico especializado.

ATENCIÓN: no eliminar este producto entre los desechos domésticos. Tiene que ser eliminado separadamente.

Este electrodoméstico se ha producido según la directiva europea 2002/96/EC sobre la eliminación de los equipos eléctricos y electrónicos.

Respetando las directivas impuestas sobre la eliminación de este dispositivo, se ayuda a prevenir eventuales daños al medioambiente y a la salud provocados por una eliminación equivocada.

Este símbolo indica que el producto no se puede eliminar como los normales desechos domésticos, sino a través de los centros de reciclaje de material eléctrico y electrónico.

Para más información sobre el tratamiento, la eliminación y el reciclaje de este producto, contactar con el servicio eliminación desechos local o dirigirse a la tienda donde se compró el artículo.

Limpieza y mantenimiento

La superficie de la encimera se puede limpiar de la siguiente manera:

Tipo de suciedad	Cómo limpiar	Utensilio a usar para limpiar
poco sucio	con agua calda; después secar	esponja
muy sucio	con agua caliente y secar con una esponja abrasiva específica para vitrocerámica	esponja especial para vitrocerámica
incrustaciones	verter vinagre blanco sobre la incrustación y limpiar con un paño suave, o usar un detergente específico	hoja adhesiva específica para vitrocerámica
azúcar, plástico o aluminio disueltos	Para eliminar los residuos usar una rasqueta adecuada para vitrocerámica (para proteger el vidrio, es mejor usar un producto a base de silicona)	hoja adhesiva específica para vitrocerámica

Nota: desconectar el electrodoméstico antes de limpiarlo.

Aviso avería y control

Si ocurre una anomalía, la encimera de inducción conecta automáticamente una función de protección y en el display aparecen los siguientes códigos:

Problema	Posibles causas	Solución
F0/F1/F2	avería al ventilador	contactar al proveedor
F3-F8	avería al sensor de la temperatura	contactar al proveedor
E1/E2	tensión eléctrica anómala	controlar que haya alimentación eléctrica. Después de esta comprobación, encender otra vez el aparato
E3/E4	temperatura anómala	controlar la olla
E5/E6	irradiación del calor insuficiente	volver a encender el aparato después de que se haya enfriado

Esta es una lista de las averías más comunes.

No desmontar la encimera de inducción solos para evitar peligros y provocar daños mayores.

SERVICIO ATENCIÓN AL CLIENTE

Antes de contactar al Servicio Atención Clientes

En caso de que el producto no funcione, aconsejamos:

• comprobar si el enchufe está correctamente introducido en la toma de corriente.
• comprobar la tabla averías de arriba.

En caso de no localizar la causa del funcionamiento incorrecto:

apagar el aparato, no modificarlo y llamar al Servicio de Asistencia Técnica.

Declaración especial

Todos los contenidos de este manual han sido atentamente controlados. Sin embargo, el productor no se asume responsabilidades por errores u omisiones en la impresión.

Además, en una eventual revisión del manual de instrucciones, se podrán introducir modificaciones técnicas sin aviso previo. La imagen del producto se refiere al modelo actual.
