Merk	CANDY
Model	PVI 644 B
Producttype	Inductiekookplaat
Aantal kookzones	4 kookzones
Boostfunctie	Ja, tot 2600 W per zone (maximaal 5 minuten)
Maximaal vermogen per zone (normaal)	Zone 1 en 3: 2000 W, Zone 2 en 4: 1400 W
Maximaal vermogen met Boost	Zone 1 en 3: 2600 W, Zone 2 en 4: 2000 W
Voeding	220-240 V, 50/60 Hz
Inbouwafmetingen	560 x 490 mm (standaard schatting)
Minimale dikte werkblad	30 mm
Minimale afstand boven het werkblad	760 mm tussen de kookplaat en hangende meubels
Timerfunctie	Ja, van 1 tot 99 minuten
Kinderbeveiliging	Ja, bedieningsvergrendeling
Automatische uitschakeling	Ja, afhankelijk van het vermogensniveau (2 tot 8 uur)
Restwarmte-indicator	Ja, toont « H »
Detectie van ongeschikte pannen	Ja, geluidssignaal als diameter < 80 mm of niet-ferromagnetisch materiaal
Kookoppervlak	Vitrokeramisch
Reiniging	Warm water en spons, speciale producten voor vitrokeramiek, krabber voor hardnekkige resten
Geschat nettogewicht	Ongeveer 8 kg
Repareerbaarheidsindex	Niet vermeld

Veelgestelde vragen - PVI 644 B CANDY

Hoe schakel ik de inductiekookplaat CANDY PVI 644 B in?

Druk op de ON/OFF-toets. Alle indicatoren geven « - » weer. Plaats een geschikte pan op een zone, selecteer de zone en stel het vermogen in met de toetsen « + » of « - ».

Hoe activeer ik de Boostfunctie?

Nadat u de kookzone hebt geselecteerd, drukt u op de BOOST-toets. Het display toont « P ». De functie duurt maximaal 5 minuten en keert daarna terug naar het vorige niveau.

Wat betekent het symbool 'U' op het display?

Het symbool « U » geeft aan dat het geplaatste kookgerei niet geschikt is voor inductiekoken. Gebruik een pan met een ferromagnetische bodem (test met een magneet).

Hoe vergrendel ik de bediening (kinderbeveiliging)?

Houd de bedieningsvergrendeling (hangslotsymbool) ingedrukt. Het display toont « LO ». Om te ontgrendelen, houdt u dezelfde toets 2 seconden ingedrukt.

Wat moet ik doen als de kookplaat een foutcode zoals F0 of E1 weergeeft?

De codes F0/F1/F2 duiden op een ventilatorprobleem. De codes E1/E2 wijzen op een abnormale spanning. Controleer bij E3/E4 de pan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het vitrokeramische oppervlak?

Voor lichte verontreinigingen gebruikt u een vochtige spons. Voor hardnekkige vlekken gebruikt u een speciaal product voor vitrokeramiek en een krabber. Verwijder gesmolten suiker heet. Trek altijd de stekker uit het stopcontact voor het reinigen.

Wat is de veiligheidsafstand tussen de kookplaat en meubels erboven?

Er moet minimaal 760 mm zijn tussen de kookplaat en de onderkant van hangende meubels.

Kan ik aluminium of glazen pannen gebruiken?

Nee, alleen kookgerei met een ferromagnetische bodem (staal, gietijzer, geëmailleerd ijzer) werkt. De diameter van de bodem moet groter zijn dan 12 cm en niet kleiner dan 80 mm.

Hoe stel ik de timer in?

Druk op de TIMER-toets, het display knippert. Gebruik « + » of « - » om 1 tot 99 minuten in te stellen. De instelling wordt na 5 seconden automatisch opgeslagen.

Wat te doen bij een barst in het oppervlak?

Stop het apparaat onmiddellijk en trek de stekker uit het stopcontact om elektrische schokken te voorkomen. Neem contact op met de klantenservice voor vervanging.

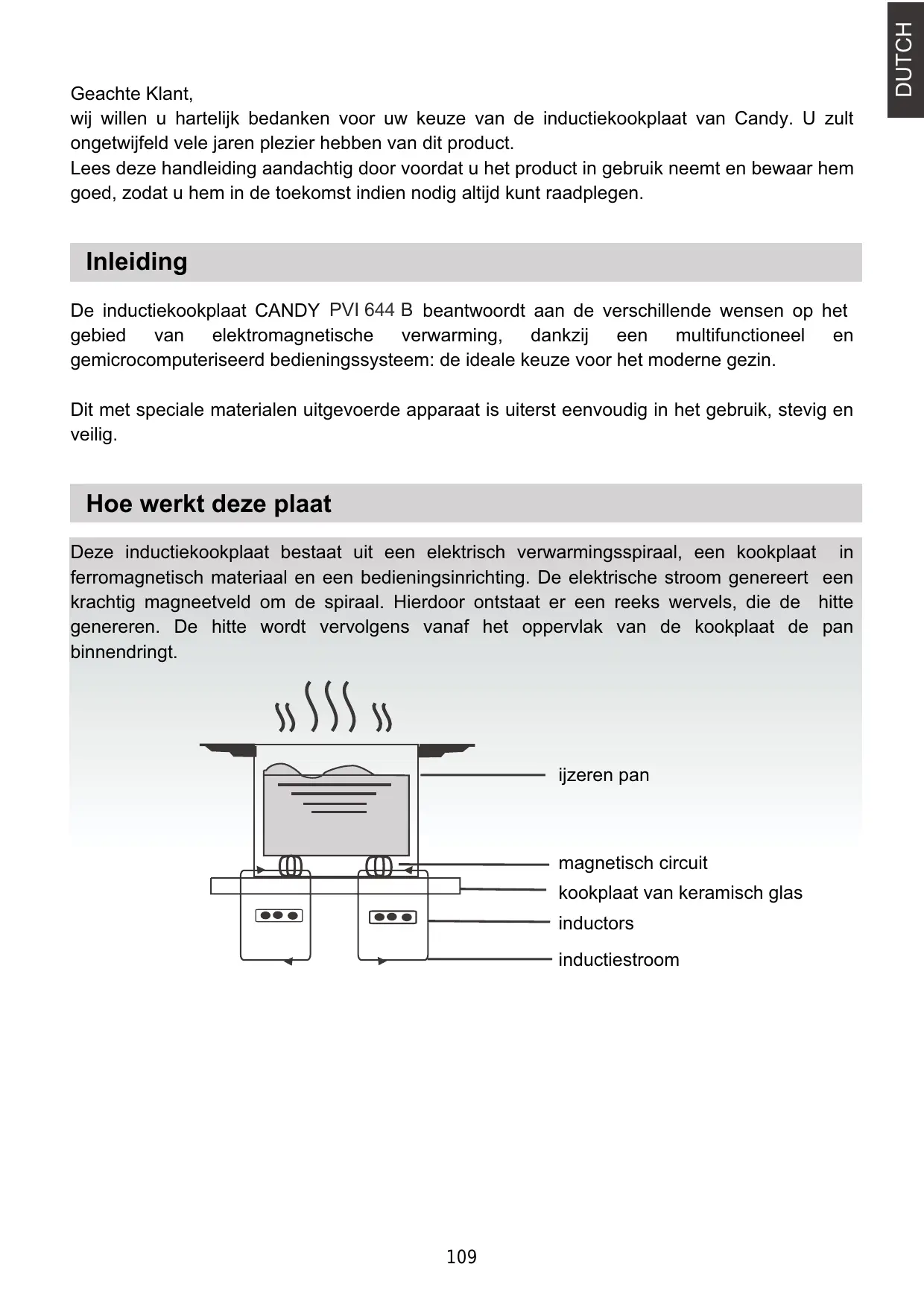

GEBRUIKSAANWIJZING PVI 644 B CANDY

wij willen u hartelijk bedanken voor uw keuze van de inductiekookplaat van Candy. U zult ongetwijfeld vele jaren plezier hebben van dit product.

Lees deze handleiding aandachtig door voordat u het product in gebruik neemt en bewaar hem goed, zodat u hem in de toekomst indien nodig altijd kunt raadplegen.

Inleiding

De inductiekookplaat CANDY PVI 644 B beantwoordt aan de verschillende wensen op het gebied van elektromagnetische verwarming, dankzij een multifunctioneel en gemicrocomputeriseerd bedieningssysteem: de ideale keuze voor het moderne gezin.

Dit met speciale materialen uitgevoerde apparaat is uiterst eenvoudig in het gebruik, stevig en veilig.

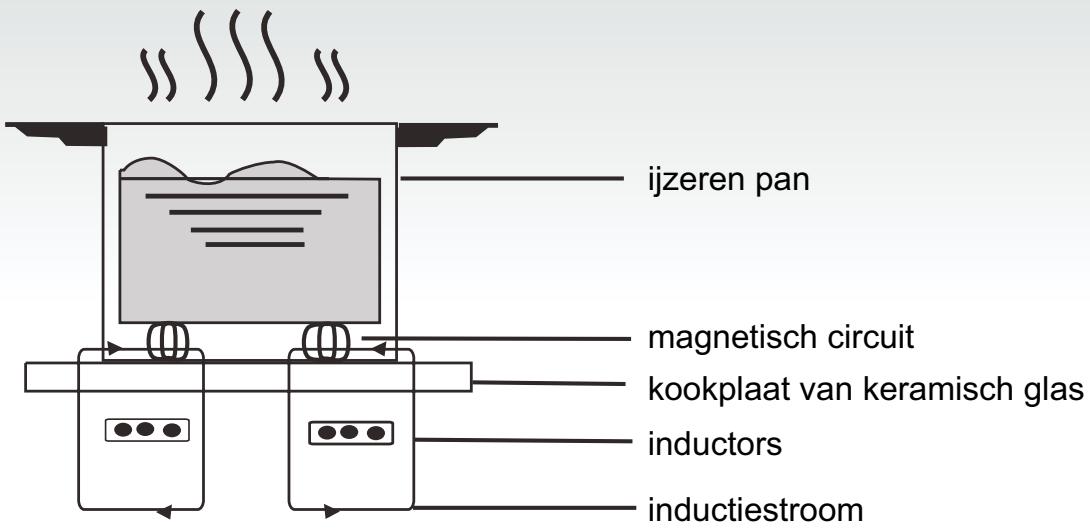

Hoe werkt deze plaat

Deze inductiekookplaat bestaat uit een elektrisch verwarmingsspiraal, een kookplaat in ferromagnetisch materiaal en een bedieningsinrichting. De elektrische stroom genereert een krachtig magneetveld om de spiraal. Hierdoor ontstaat er een reeks wervels, die de hitte genereren. De hitte wordt vervolgens vanaf het oppervlak van de kookplaat de pan binnendringt.

ijzeren pan magnetisch circuit kookplaat van keramisch glas inductors inductiestroom

Veiligheid

Deze kookplaat is ontworpen voor huishoudelijk gebruik.

Gericht op een voortdurende verbetering van onze producten, behouden we ons het recht voor wijzigingen aan te brengen naar aanleiding van eventuele nieuwe technologische ontwikkelingen.

- Beveiliging tegen oververhitting

Door een sensor wordt de temperatuur binnenin de kookplaat gecontroleerd. Zodra de temperatuur het veiligheidsniveau overschrijdt, schakelt de kookplaat automatisch uit.

- Signalering van voorwerpen op de kookplaat

Wanneer men een pan met een diameter kleiner dan 80 mm, kleine voorwerpen (bijvoorbeeld messen, vorken, sleutels) of een pan met een niet-magnetische bodem (bijvoorbeeld van aluminium) op de kookplaat zet, wordt er automatisch een geluidssignaal ingeschakeld, dat ongeveer een minuut aanhoudt. Indien het probleem niet wordt opgelost, schakelt de kookplaat automatisch over op de stand-by status.

- Alarmsignaal restwarmte

Wanneer de kookplaat langere tijd achtereen in gebruik is, kan er restwarmte aanwezig zijn. Met de letter "H" op de display wordt gewaarschuwd dat de plaat niet mag worden aangeraakt.

- Beveiliging door automatische uitschakeling

De automatische uitschakelfunctie is nog een veiligheidsfunctie van uw inductiekookplaat: deze functie treedt automatisch in werking wanneer u vergeet de kookplaat uit te schakelen. De tijd van de automatische uitschakeling van de kookplaat hangt af van het eerder gekozen vermogensniveau, zoals uit de onderstaande tabel blijkt:

Vermogensniveau	De kookzone schakelt automatisch uit
1-3	8 uur
4-6	4 uur
7-9	2 uur

Wanneer de pan na het koken van de inductiekookplaat wordt gehaald, blijft deze niet meer warm en schakelt na het één minuut durende geluidssignaal uit.

Nota bene:

personen die een pacemaker dragen mogen dit huishoudapparaat uitsluitend gebruiken onder begeleiding van hun arts.

Installatie

Installatieprocedure

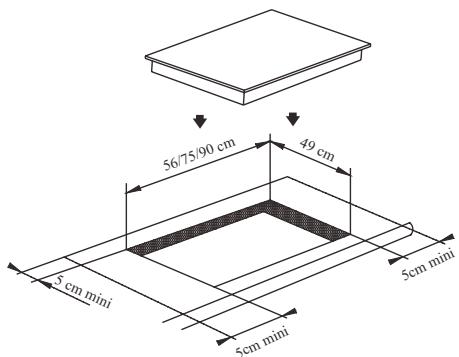

1. Boor een gat in het bovenblad van het meubel aan de hand van de maten die in de tekening staan. Voor een correcte installatie moet er rondom de kookplaat een ruimte van minimaal 5 cm overblijven. Verzeker u ervan dat het steunvlak, waarin de kookplaat wordt geplaatst, ten minste 30 mm dik is en dat het materiaal waarvan de tafel gemaakt is tegen hoge temperaturen bestand is, om te vermijden dat deze vervormd raakt door de hitte die van de kookplaat komt (figuur 1).

1. Verzeker u er altijd van dat de inductiekookplaat stevig op zijn plaats zit en goed geventileerd is (figuur 2).

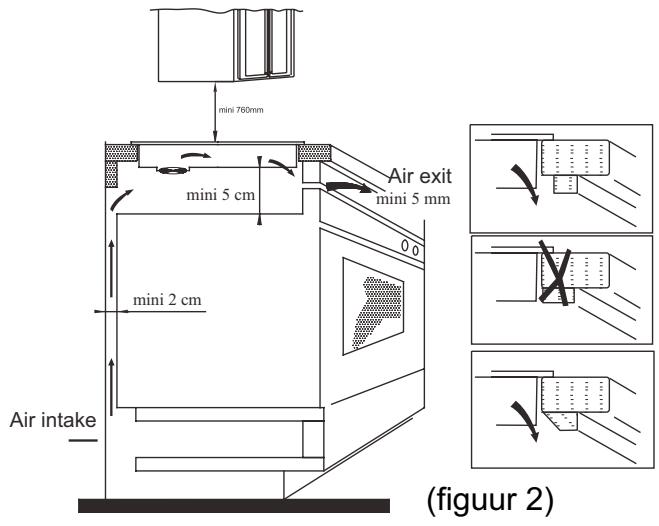

Opmerking: tussen de kookplaat en een eventueel element boven de plaat moet een ruimte van ten minste 760 mm worden voorzien.

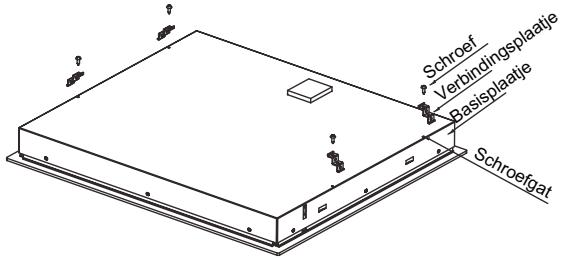

1. Nadat u de kookplaat op zijn plaats hebt gebracht, zet u deze met vier verbindingsplaatjes vast op het steunoppervlak (zoals aangegeven in de figuur). Regel vervolgens elke verbinding afzonderlijk, naar gelang de dikte van het steunvlak.

Schroef Verbindingsplaatje Basisplaatje Schroefgat

Voorzorgsmaatregelen

1) De inductiekookplaat mag uitsluitend door een vakman worden geïnstalleerd. Voer de installatie nooit alleen uit.
2) De inductiekookplaat mag beslist niet op een koelkast, vaatwasmachine of wasmachine gemonteerd worden.
3) De inductiekookplaat moet zodanig geïnstalleerd worden, dat een optimale verwerking van de hitte gegarandeerd is.
4) De wand en de zone onder de kookplaat moeten hittebestendig zijn.
5) Ter voorkoming van schade moet het dunne applicatielaagje waarmee de kookplaat op het steunvlak is vastgeplakt hittebestendig zijn.

4. Elektrische aansluitingen

De elektrische aansluiting moet door bevoegd personeel en volgens de geldende wettelijke voorschriften uitgevoerd worden. In figuur 3 wordt aangegeven hoe de kookplaat moet worden aangesloten:

Voltage en frequentie	Elektrische aansluiting
400V 2-N50/60HZ	1L1Zwart	2L2Bruin	34NGrijs en Blauw	5Geel/Groen
220-240V50/60HZ	1Zwart en	2L Bruin	34NGrijs en Blauw	5Geel/Groen

Controleer of de elektrische installatie van een goede aardverbinding is voorzien, volgens de wettelijke voorschriften. Aarding is verplicht.

De Fabrikant wijst elke aansprakelijkheid af voor eventuele schade aan personen of zaken, als gevolg van het niet inachtnemen van deze norm.

Indien het apparaat niet van een stekker is voorzien, moet er een genormaliseerde stekker op het snoer worden aangebracht, bestand tegen de belasting die op het gegevensplaatje vermeld staat.

Indien men een vaste aansluiting op het lichtnet tot stand wenst te brengen, moet er tussen het apparaat en het lichtnet een meerpolige stroomonderbreker worden geplaatst met een contactopening van minimaal 3.

Als het snoer beschadigd is, mag dit uitsluitend door een vakman vervangen worden.

Het snoer mag niet verbogen zijn of platgedrukt.

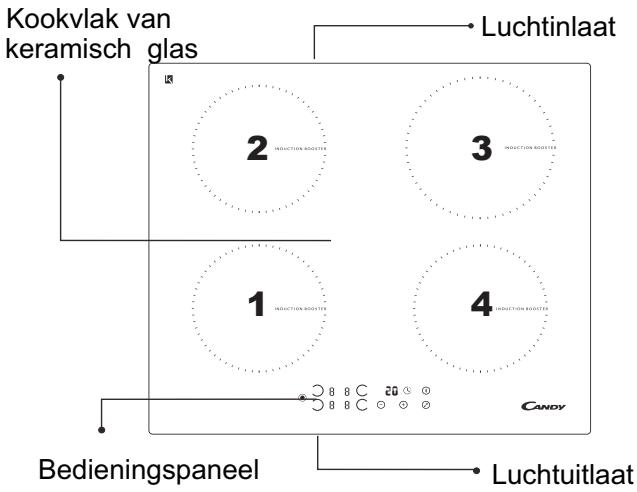

Beschrijving van de inductiekookplaat

Kookvlak van keramisch glas Luchtinlaat 2 INDUCTION BOOSTER 3 INDUCTION BOOSTER 1 INDUCTION BOOSTER 4 INDUCTION BOOSTER CANDY Bedieningspaneel Luchtuitlaat

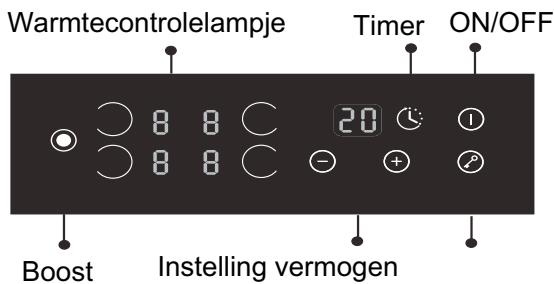

Schema bedieningspaneel

Warmtecontrolelampje Timer ON/OFF Boost Instelling vermogen

Veiligheidsvergrendeling

Aanwijzingen voor het gebruik

Voorbereidingen voor het gebruik:

Direct nadat de kookplaat aangeschakeld is, hoort u een geluidssignaal en alle leds knipperen één seconde waarmee wordt aangegeven dat de kookplaat in de stand-by status is.

Zet de pan op de door u gekozen kookzone.

Werkwijze

Nadat op de “ON/OFF” toets gedrukt is, geven alle leds het teken “-” aan. Selecteer de kookzone waarop de pan staat; de led van het vermogensniveau van de gekozen zone gaat knipperen. Druk op de toetsen “+” of “-”, op de display wordt 5 als standaardwaarde aangegeven, regel met de toetsen “+” of “-” het gewenste vermogensniveau. Door gelijktijdig op de toetsen “+” en “-” te drukken, worden de eerdere instellingen weer op nul gezet en de kookzone wordt uitgeschakeld.

Zie de tabel op pag. 113 voor het specifieke vermogen van elke kookzone van de plaat.

Opmerking: nadat op de toets "ON/OFF" is gedrukt, blijft de inductiekookplaat in de stand-by status, als er binnen twee minuten geen andere handelingen worden uitgevoerd.

- C +

BOOST functie (snelkookfunctie)

Druk voor een hoger kookvermogen op de "BOOST" toets, na eerst de zone van de kookplaat gekozen te hebben: op de display verschijnt een "P". Deze functie kan een vermogen van 2600W bereiken.

Opmerking:

1. De BOOST functie heeft een tijdsduur van maximaal 5 minuten, waarna de kookplaat niet meer opwarmt.

2. De boost functie kan op alle zones worden gekozen

3. Wanneer de boost functie op de 1 ^ste zone wordt geactiveerd, zal de 2 ^de zone automatisch met 2 niveaus naar beneden gaan en andersom. Wanneer de boost functie op de 3 ^de zone wordt geactiveerd, zal de 4 ^de zone automatisch met 2 niveaus naar beneden gaan en andersom

Uitschakeling van de "BOOST" functie

Selecteer de zone waarbinnen de BOOST functie ingeschakeld is, druk op de BOOST toets om deze instelling te annuleren. Het vermogensniveau wordt weer

teruggeschakeld naar het eerder ingestelde vermogen.

Als op de toets “-” wordt gedrukt gedurende de BOOST functie, wordt naar het vermogensniveau 9 teruggeschakeld.

TIMER functie

Door op de TIMER toets te drukken, gaat de led knipperen op de display en kan de tijd worden ingesteld. Met de toetsen “+” of “-” kan de tijd ingesteld worden, tussen 1 en 99 minuten. Door op de toets “+” te drukken, stijgt de instelling 1 minuut per keer; door op de toets “-” te drukken daalt de instelling 1 minuut per keer. Zodra de 99 minuten zijn overschreden, schakelt de timer automatisch terug naar 0. Door gelijktijdig op de toetsen “+” en “-” te drukken, keert de display terug naar 0.

Bevestiging TIMER functie

1. Selecteer het vermogen van de kookzone van uw voorkeur, druk op de toets "timer" en stel de tijd in.

2. Nadat de timer circa 5 seconden heeft geknipperd, is de tijdsinstelling automatisch bevestigd.

3. Druk, nadat de tijd ingesteld is, op "TIMER" om de gewenste instelling te controleren.

Annuleren van de TIMER functie

Houd de toets "timer" 5 seconden lang ingedrukt om de eerder ingestelde functie te wissen. Op de display verschijnt een 0.

Beveiliging:

Om de veiligheid van kinderen te waarborgen is de inductiekookplaat voorzien van een vergrendelingssysteem.

Voor het activeren van de vergrendeling moet de vergrendeltoets (Interlock) ingedrukt worden gehouden: de kookplaat wordt geblokkeerd, op de display verschijnt het teken "LO" en alle overige functies worden uitgeschakeld.

Opheffen van de vergrendeling:

Houd de de vergrendeltoets (Interlock) 2 seconden lang ingedrukt.

Maximum vermogen van elke kookzone

Kookzone	Maximum vermogen (W)
	Normaal	Boost
1	2000	2600
2	1400	2000
3	2000	2600
4	1400	2000

De hierboven aangegeven vermogensniveaus kunnen variëren afhankelijk van het materiaal en de afmetingen van de pan.

Keuze van de juiste pannen

ijzeren frituur-steelpan

roestvrijstalen pan

ijzeren braadpan

ijzeren braadpan

geëmailleerde roestvrijstalen ketel

geëmailleerde pan

platte ijzeren braadpan

1. Er bestaan veel verschillende middelen die geschikt zijn voor gebruik op een inductiekookplaat. Deze kookplaat is in staat om ze te herkennen en te testen op één van de volgende manieren:

plaats de pan op een kookzone. Als er op de indicator van deze kookzone een vermogensniveau verschijnt, is de pan geschikt; verschijnt daarentegen het teken "U", dan is de pan niet geschikt voor inductiekoken.

1. Plaats een magneet op de pan: als de magneet door de pan wordt aangetrokken, dan is de pan geschikt voor inductiekoken.

De pan: de bodem moet magnetiseerbare materialen bevatten,

De vorm van de pan: de pan moet een diameter van meer dan 12 cm hebben.

Veiligheid en onderhoud

Gebruik een voor het vermogen geschikte veiligheidsschakelaar.

Uitsluitend voor gebruik binnenshuis.

Maak de inductiekookplaat nooit direct met water schoon.

Gebruik de pan nooit wanneer deze leeg is (dus geen voedsel bevat): de pan kan daardoor beschadigd raken en het is in elk geval gevaarlijk.

Verwarm nooit blikvoedsel zonder eerst het blik te hebben geopend, om te vermijden dat het blik ontploft doordat het uitzet vanwege de hitte.

Na langdurig gebruik blijft de kookzone zeer heet. Raak om brandwonden te vermijden nooit het oppervlak aan van de kookplaat.

Controleer regelmatig of de luchtventilatie onder de kookplaat niet wordt belemmerd (bijvoorbeeld door glas, papier, enz.).

Laat nooit metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookplaat liggen, om te vermijden dat deze ook heet worden.

Gebruik de kookplaat nooit in de nabijheid van gas- of oliekachels.

Berg geen schoonmaakmiddelen, oplosmiddelen of ontvlambare materialen onder de inductiekookplaat op.

Schakel alles uit als het oppervlak van de kookplaat breekt, om elektrische schokken te voorkomen.

Gebruik nooit pannen met een ruwe bodem, om te voorkomen dat het oppervlak van keramisch glas beschadigd raakt.

Maak de kookplaat regelmatig schoon om te voorkomen dat het vuil zich ophoopt, wat de goede werking van dit huishoudapparaat belemmert.

Zorg dat het apparaat buiten het bereik van kinderen blijft en sta gebruik ervan alleen toe onder begeleiding van een volwassen persoon.

Als het snoer beschadigd is, mag dit uitsluitend door bevoegd personeel vervangen worden.

LET OP: dit product mag niet bij het gewone huisvuil afgedankt worden. Het dient apart te worden geëlimineerd.

Dit huishoudapparaat is vervaardigd volgens de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur.

Door de wettelijke richtlijnen met betrekking tot het afdanken van dit apparaat in acht te nemen, helpt u eventuele schade voor het milieu en onze gezondheid te voorkomen door verkeerde behandeling bij het afdanken van het product.

Met dit symbool wordt aangegeven dat het product niet als gewoon huisafval mag worden beschouwd maar door het plaatselijke grofvuilverzamelpunt van elektrisch en elektronisch afval verwerkt moet worden.

Voor gedetailleerdere informatie over de behandeling, afdanking en recycling van dit product dient u contact op te nemen met de plaatselijke afvalverwerking, of u moet zich wenden tot de winkel waar dit artikel is gekocht.

Reiniging en onderhoud

Het oppervlak van de kookplaat kan als volgt gereinigd worden:

Soort vuil	Hoe reinigt u de kookplaat	Wat gebruikt u
niet zo vuil	met warm water; daarna afdrogen	spons
zeer vuil	met warm water en drogen met een schuursponsje speciaal voor keramisch glas	speciale spons voor keramisch glas
aangebakken vuil	witte azijn op het vuil gieten en met een zachte doek reinigen	zelfklevende folie voor keramisch glas
gesmolten suiker, plastic of aluminium	Gebruik voor het verwijderen van vuilresten een schrapertje special geschikt voor keramisch glas (ter bescherming van het glas kunt u beter een product op siliconenbasis gebruiken)	zelfklevende folie voor keramisch glas

Opmerking: Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.

Meldingen van storingen en controle

Bij storingen schakelt de kookplaat automatisch een veiligheidsfunctie in en op de display verschijnen de volgende codes:

Probleem	Mogelijke oorzaken	oplossing
F0/F1/F2	ventilator defect	contact opnemen met de leverancier
F3-F8	temperatuursensor defect	contact opnemen met de leverancier
E1/E2	spanning is niet normaal	controlleren of er elektrische stroom aanwezig is Na deze controle het apparaat weer aanzetten
E3/E4	temperatuur is niet goed	pan controlleren
E5/E6	onvoldoende warmtestraling	het apparaat weer aanzetten zodra het afgekoeld is

In deze lijst staan de meest voorkomende storingen.

Demonteer de inductiekookplaat niet in uw zonder hulp, om risico's en grotere schade te voorkomen.

KLANTENSERVICE

Voordat u contact opneemt met de Technische Assistentie:

Indien het apparaat niet werkt adviseren wij u om:

• te controleren of de stekker goed in het stopcontact zit;
• de bovenstaande tabel met storingsmeldingen te controleren.

In het geval de oorzaak van het probleem niet kan worden achterhaald:

het apparaat uitschakelen, beslist niet demonteren en de Technische Assistentie bellen.

Bijzondere verklaring

Alles wat in deze gebruiksaanwijzing staat is nauwkeurig gecontroleerd. De fabrikant stelt zich echter niet aansprakelijk voor fouten of weglatingen in de gedrukte versie.

Bij een eventuele revisie van de gebruiksaanwijzing kunnen bovendien zonder waarschuwing vooraf technische wijzigingen ingevoerd worden. De afbeelding van het product heeft betrekking op het huidige product.
