MANUAL DE USUARIO 2555X MARSHALL
Descargue el manual completo de
www.marshall.com
GUÍA DE INICIO RÁPIDO
¡Advertencia! Instrucciones de seguridad 14
Especificaciones 15
Funciones del panel delantero 16
Funciones del panel trasero 17
CONGRATULAZIONI PER L'ACQUISTO DEL MARSHALL 2555X.
¡ADVERTENCIA! INSTRUCCIONES DE SEGURIDAD
Lea este manual detenidamente antes de enchufarlo. Siga todas las instrucciones y tenga en cuenta todas las advertencias.
Advertencia: consulte todos los detalles que encontrará en el folleto de Instrucciones de seguridad importantes (número de documento CATS-00158).
ENTRADA Y FUSIBLE DE RED
El voltaje nominal específico de entrada de red para el que se ha fabricado su amplificador aparece en la parte posterior del amplificador. Su amplificador está provisto de un cable de alimentación (corriente) desmontable, que se debe conectar a la toma de entrada de red de la parte posterior.
El valor correcto y el tipo de fusible de red se especifican en la parte posterior del amplificador. Nunca intente derivar el fusible o montar un fusible del valor o tipo incorrecto.
Advertencia: su amplificador debe estar apagado y desconectado de la red eléctrica antes de que revise o cambie cualquier fusible.
INFORMACIÓN IMPORTANTE SOBRE LA CONFIGURACIÓN
- Conecte una o dos cajas de altavoces a las salidas de altavoces.
Advertencia: no hacer lo anterior puede dañar su amplificador. Cuando conecte una caja de altavoz, asegúrese de utilizar un cable de altavoz adecuado. Para ello, nunca utilice un cable de guitarra apantallado (blindado).
- Verifique que tanto el interruptor de encendido como el interruptor de espera estén en la posición de apagado.
- Conecte en primer lugar el cable de alimentación (corriente) que se proporciona a la entrada de alimentación en la parte posterior y a continuación a una toma de
corriente.
- Enchufe su guitarra a la clavija de entrada de la parte frontal.
- Encienda el interruptor de encendido y espere un par de minutos.
- Utilice el interruptor de salida para seleccionar una salida alta (100 W) o baja (50 W).
- Gire el interruptor de espera a la posición de «1».
- Suba el volumen tanto como quiera y estará listo para empezar a tocar.
TRANSPORTE DEL EQUIPO
Antes de mover el equipo, asegúrese de que el amplificador esté apagado y desconectado de la red eléctrica, así como de que todos los cables extraíbles estén desenchufados.
Mueva solo el amplificador. No intente moverlo mientras está apilado sobre una caja u otro equipo.
ESPECIFICACIONES
El rango original 25/50 celebró el año 1987, período en el que Marshall Amplification cumplió 25 años y Jim Marshall cumplió 50 en la industria de la música. Esta reedición de 2555X nos transporta a ese año con gran determinación y un poder omnipotente. Con un llamativo aspecto plateado y el clásico tono de Marshall, el Silver Jubilee se ha ganado su sitio en la historia de los amplificadores.
| Potencia | 100W (con opción de reducción de potencia, 50 W) |
| Válvulas | 2 x ECC83, 1 x ECC83 (divisor de fase) y 4 x EL34 |
| Canales | 2 (con controles de ecualización compartidos) |
| Ecualización | Agudos, medios, graves y presencia |
| Salidas | 5 clavijas de 1/4" (carga de 16 Ω/carga de 8 Ω/carga de 4 Ω) |
| Bucle de efectos | Sí, envío/retorno |
| Conmutador de pedal | Sí, incluido |
| Peso de la unidad | 22,1 kg |
| Ancho de la unidad | 740 mm |
| Altura de la unidad | 315 mm |
| Profundidad de la unidad | 222 mm |

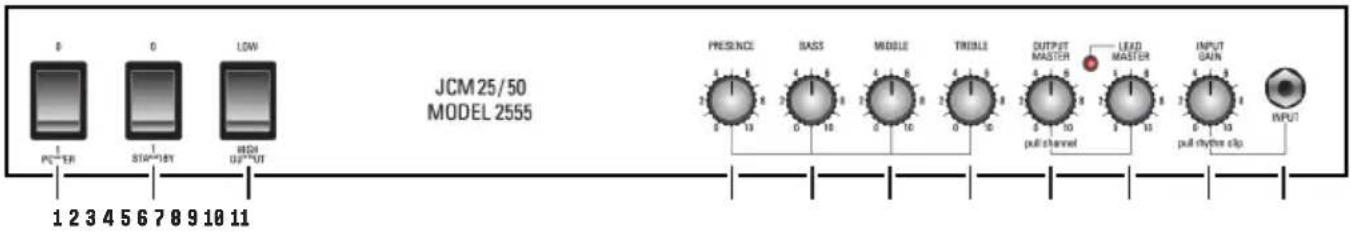

FUNCIONES DEL PANEL DELANTERO
Enciende y apaga el amplificador.
2. INTERRUPTOR DE ESPERA
El interruptor de espera se usa junto con el interruptor de encendido para «calentar» el amplificador antes de usarlo.
Siempre encienda la alimentación durante dos minutos antes de cambiar el interruptor de espera a la posición «1».
El interruptor de espera debe estar en la posición de «0» durante las pausas de las actuaciones y no se debe dejar el amplificador a plena potencia.
3. SALIDA ALTA/BAJA
Elija entre salida alta (100 W) o baja (50 W). El modo de baja potencia consigue un tono redondeado ligeramente más cálido.
4. PRESENCIA
Ajusta las frecuencias altas del amplificador de potencia. Aumentar las frecuencias altas incrementa la agudeza de su sonido.
5. GRAVES
Ajusta las frecuencias bajas del amplificador. Agregará frecuencias bajas y profundidad a su sonido.
6. MEDIOS
Ajusta las frecuencias medias del amplificador, ofreciéndole una amplia gama, desde medios resaltados hasta un sonido potente y completo.
7. AGUDOS
Ajusta las frecuencias superiores del amplificador. Su tono se volverá más brillante a medida que se aumente.
8. SALIDA DE VOLUMEN MASTER/SELECCIÓN DE CANAL
Ajusta el volumen de salida del amplificador. Tire del control para activar el canal principal.
Nota: El canal principal también se puede encender y apagar con el conmutador de pedal.
9. LED Y VOLUMEN MASTER PRINCIPAL
Ajusta el nivel de salida del canal principal. La luz se ilumina cuando el canal principal está activo.
10. ENTRADA DE GANANCIA/CLIP DE RITMO
Ajusta la sensibilidad general del circuito de entrada. Tira del control para activar el circuito de clip de ritmo. El circuito de clip de ritmo produce tonos más intensos y pesados.
Nota: la aparente caída de volumen cuando el clip de ritmo está activo puede compensarse subiendo el control master de salida.
11. CLAVIJA
Clavija de entrada de guitarra.

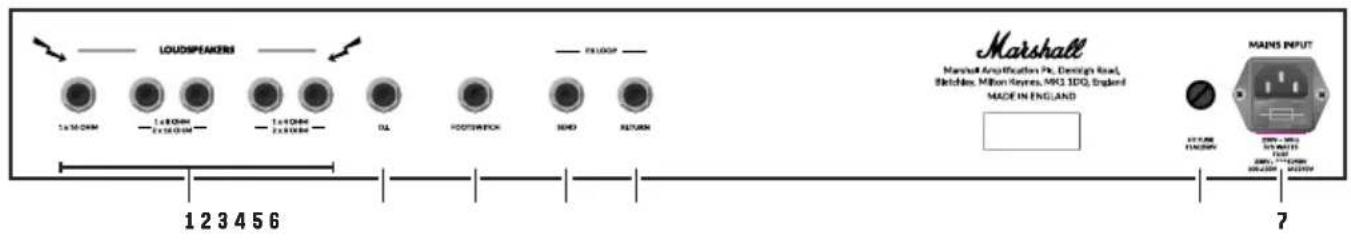

FUNCIONES DEL PANEL TRASERO
Salidas de altavoces con clavijas de 1/4". Etiquetadas según las impedancias previstas:
- 1 x 16 ohmios: conecta una caja de guitarra de 16 Ω.
- 1 x 8 ohmios / 2 x 16 ohmios: conecta una sola caja de guitarra de 8 Ω o dos cajas de 16 Ω.
- 1 x 4 ohmios / 2 x 8 ohmios: conecta una sola caja de guitarra de 4 Ω o dos cajas de guitarras de 8 Ω.
Advertencia: bajo ningún concepto trate de conectar combinaciones de altavoces que no coincidan con las opciones de impedancia del amplificador. Las combinaciones seguras son las que se indican. Cualquier otra combinación de altavoces puede estresar el amplificador de potencia y provocar que la válvula falle. No use este amplificador sin una carga de altavoz.
2. SALIDA DI
Una salida DI le permite conectarte a un dispositivo de grabación o a una mesa de sonido.
Nota: el uso de la salida DI no elimina la necesidad de conectar un altavoz.
3. CONMUTADOR DE PEDAL
Conecte el conmutador de pedal aquí.
4. ENVÍO DE BUCLE DE EFECTOS
Envía la señal a bucle de efectos/equipo externo.
5. RETORNO DE BUCLE DE EFECTOS
Devuelve la señal del bucle de efectos/equipo externo.
6. FUSIBLE DE ALTA TENSIÓN
El valor correcto del fusible de alta tensión se especifica en el panel posterior.
7. ENTRADA DE ALIMENTACIÓN
El cable de alimentación de red suministrado se conecta aquí. El voltaje nominal de entrada de red para el que se ha fabricado su amplificador se muestra en la parte posterior.
Advertencia: antes de encenderlo, asegúrese de que el amplificador sea compatible con la tensión del suministro eléctrico. Solicite ayuda de un ingeniero cualificado en caso de duda con respecto al suministro de electricidad de la red eléctrica. Su distribuidor Marshall puede ayudarle.
