BEDIENUNGSANLEITUNG 2555X MARSHALL

Laden sie das vollständige handbuch von

www.marshall.com herunter.

KURZANLEITUNG

Warnung! Sicherheitshinweise 10

Spezifikationen 11

Funktionen vorderseite 12

Funktionen rückseite 13

LE FELICITAMOS POR LA COMPRA DE SU AMPLIFICADOR 2555X.

3. SORTIE HAUTE/BASSE

WARNUNG! SICHERHEITSHINWEISE

Bitte lies dir diese Anleitung sorgfältig durch, bevor du das Gerät anschließt. Befolge alle Anweisungen und beachte alle Warnungen.

Warnung: Ausführliche Informationen finden Sie in der separaten Broschüre Wichtige Sicherheitshinweise (Dokumentnummer CATS-00158).

NETZSPANNUNG & SICHERUNG

Die spezifische Eingangsspannung deines Verstärkers ist auf der Rückseite des Verstärkers angegeben. Dein Amp ist mit einem abnehmbaren Netzkabel ausgestattet, das an die Netzeingangsbuchse auf der Rückseite des Amp angeschlossen wird.

Der korrekte Wert und Typ der Netzsicherung ist auf der Rückseite des Amps angegeben. Versuche niemals, die Sicherung zu überbrücken oder eine Sicherung mit falschem Wert oder Typ einzubauen.

Warnung: Dein Verstärker muss ausgeschaltet und von der Stromversorgung getrennt sein, bevor du eine Sicherung überprüfst oder auswechselst.

WICHTIGE INFORMATIONEN ZUM AUFBAU

1. Verbinde einen oder zwei Lautsprecher mit den Lautsprecherausgängen.

Achtung: Nichtbeachten der obigen Hinweise kann Schäden an deinem Verstärker zur Folge haben. Stelle sicher, dass du Lautsprecher nur mit einem geeigneten Lautsprecherkabel anschließt. Verwende unter keinen Umständen ein abgeschirmtes Gitarrenkabel für diesen Zweck.

1. Vergewissere dich, dass sich sowohl der Ein-/Aus-Schalter als auch der Standby-Schalter in der Off-Position befinden.
2. Stecke das Netzkabel zuerst am Stromeingang des hinteren Bedienfelds und

anschließend an einer Steckdose ein.

1. Schließe deine Gitarre an den Eingang auf der Vorderseite an.
2. Schalte den Verstärker am Ein-/Aus-Schalter ein und warte einige Minuten.
3. Wähle mit dem Ausgangsschalter entweder eine hohe (100 W) oder eine niedrige (50 W) Leistung aus.
4. Stelle den Standby-Schalter auf „1“.
5. Nachdem du die Lautstärke auf den gewünschten Pegel eingestellt hast, kannst du mit dem Spielen beginnen.

DER TRANSPORT DEINES GERÄTES

Vergewissere dich bitte, dass dein Verstärker ausgeschaltet und von der Netzstromversorgung getrennt ist und dass alle abnehmbaren Kabel von deiner Ausrüstung getrennt wurden, bevor du versuchst, die Ausrüstung zu bewegen.

Bewege nur den Verstärker. Versuche nicht, ihn zu bewegen, wenn er sich auf einem Lautsprecher oder anderen Ausrüstungsteilen befindet.

SPEZIFIKATIONEN

Die ursprüngliche 25/50-Reihe war eine Hommage an das Jahr, in dem Marshall Amplification 25 Jahre alt wurde und das Jahr, in dem Jim Marshall 50 Jahre in der Musikindustrie feierte. Das war 1987. Die 2555X-Neuauflage führt uns kraftvoll und gewaltig in das Jahr zurück. Mit dem beeindruckenden silbernen Look und dem klassischen Marshall-Sound hat sich der Silver Jubilee seinen Platz in der Amp-Geschichte verdient.

Leistung	100 W (mit Option zur Leistungsreduzierung auf 50 W)
Röhren	2 x ECC83, 1 x ECC83 (Phasenteiler) und 4 x EL34
Kanäle	2 (mit gemeinsamer Equalizer-Steuerung)
Klangregelung	Höhen, Mitten, Bässe und Präsenz
Ausgänge	5 x 1/4 Zoll Klinkenbuchsen (16 Ω Last/8 Ω Last/4 Ω Last)
Effektschleife	Ja, Send/Return
Fußschalter	Ja, im Lieferumfang enthalten
Gewicht 22,1 kg
Breite 740 mm
Höhe 315 mm
Tiefe 222 mm

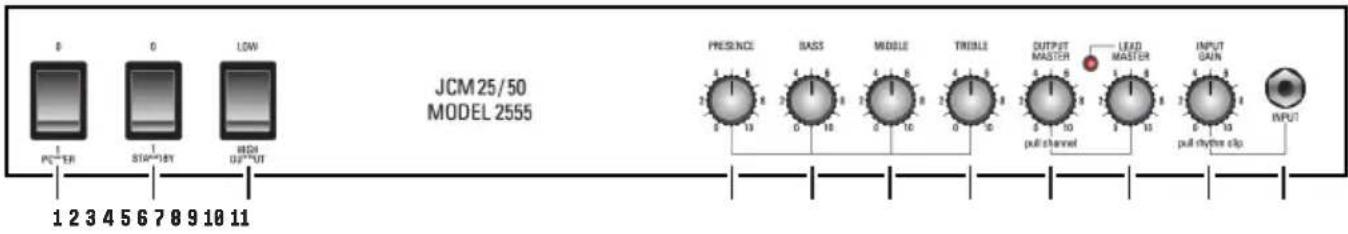

FUNKTIONEN VORDERSEITE

JCM 25/50 MODEL 2555 1 2 3 4 5 6 7 8 9 10 11 POWER STORAGE HIGH OUTPUT PRESENCE BASS MIDDLE TRIMPLE OUTPUT MASTER LEAD MASTER INPUT GAIN pull channel pull rhythm clip INPUT

1. NETZSCHALTER

Zum Ein- und Ausschalten des Verstärkers.

2. STANDBY-SCHALTER

Der Standby-Schalter wird gemeinsam mit dem Ein-/Aus-Schalter verwendet, um den Verstärker vor dem Einsatz „aufzuwärmen“.

Schalte immer den Lautsprecher zuerst am Ein-/Aus-Schalter ein, warte zwei Minuten und schalte erst dann den Standby-Schalter in die Position „1“.

Bei Spielpause sollte der Standby-Schalter auf „O“ gestellt werden, anstatt den Verstärker auf voller Leistung zu lassen.

3. HOCH/NIEDRIG-AUSGANG

Auswahl zwischen hohem Ausgang (100 W) oder niedrigem Ausgang (50 W). Der Modus mit niedriger Leistung erzeugt einen etwas wärmeren, runderen Klang.

4. PRÄSENZ

Für die Einstellung der hohen Frequenzen der Endstufe. Erhöhen der hohen Frequenzen gibt deinem Sound mehr Biss.

5. BASS

Für die Einstellung der tiefen Frequenzen des Verstärkers. Verleiht deinem Sound mehr Fundament und Tiefe.

6. MITTEN

Für die Einstellung der mittleren Frequenzen des Verstärkers. Gibt deinem Sound alles von gescoopten Mitten bis hin zu einem fetten und vollen Sound.

7. HÖHEN

Für die Einstellung der oberen Frequenzen des Verstärkers. Dein Ton wird heller, wenn er aufgedreht wird.

8. AUSGANGS-MASTER-LAUTSTÄRKE/ KANALAUSWAHL

Stellt die Ausgangslautstärke des Verstärkers ein. Ziehe den Regler, um den Lead-Kanal zu aktivieren.

Hinweis: Der Lead-Kanal kann auch mit dem Fußschalter ein- und ausgeschaltet werden.

9. LEAD-MASTER-LAUTSTÄRKE & LED

Stellt den Ausgangspegel des Lead-Kanals ein. Das Licht leuchtet bei eingeschaltetem Lead-Kanal.

10. EINGANGSVERSTÄRKUNG/RHYTHMUS-CLIP

Stellt die Gesamtempfindlichkeit der Eingangsschaltung ein. Ziehe den Regler, um die Rhythmus-Clip-Schaltung zu aktivieren. Die Rhythmus-Clip-Schaltung erzeugt schwerere Töne mit mehr Drive.

Hinweis: Der scheinbare Lautstärkeabfall bei aktivem Rhythmus-Clip kann durch Aufdrehen des Ausgangs-Master-Reglers ausgeglichen werden.

11. EINGANG

Eingangsbuchse für die Gitarre.

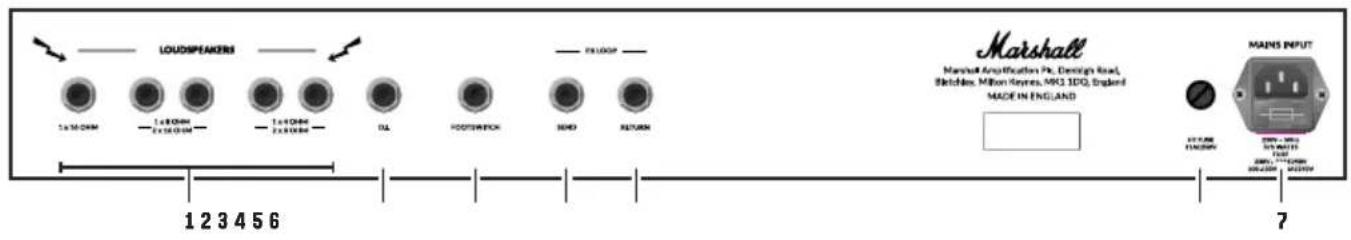

FUNKTIONEN RÜCKSEITE

LOUDSPEAKERS 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x 10 CHM 1 x POSTSWICK SHED RETURN PARLDER Marshall Marshall Amplification Pd. Demigh Road, Sketches, Milton Reyes, MR3 1DG, England MADE IN ENGLAND MAINS INPUT 27:45AM 116:00PM 289V - MR3 57% MAX/25 289V - MR3 289V - 220W 289V - 220W 7

1. LAUTSPRECHERAUSGÄNGE

1/4 Zoll Lautsprecher-Ausgangsbuchsen. Sie sind entsprechend der vorgesehenen Impedanzen gekennzeichnet:

• 1 x 16 Ohm: Schließe einen 16-Ω-Gitarrenlautsprecher an.
- 1 x 8 Ohm / 2 x 16 Ohm: Schließe einen einzelnen 8-Ω-Gitarrenlautsprecher oder zwei 16-Ω-Lautsprecher an.
- 1 x 4 Ohm / 2 x 8 Ohm: Schließe einen einzelnen 4-Ω-Gitarrenlautsprecher oder zwei 8-Ω-Gitarrenlautsprecher an.

Achtung: Versuche niemals, Lautsprecherkombinationen anzuschließen, die nicht den Impedanzoptionen des Verstärkers entsprechen. Die aufgeführten Kombinationen sind sicher. Alle anderen Lautsprecherkombinationen können die Endstufe belasten und möglicherweise zum Ausfall der Röhren führen. Verwende diesen Verstärker nicht ohne Lautsprecher oder Last.

2. DI-AUSGANG

Ein DI-Ausgang ermöglicht den Anschluss an ein Aufnahmegerät oder ein Tonpult. Hinweis: Bei Verwendung des DI muss trotzdem ein Lautsprecher angeschlossen werden.

3. FUßSCHALTER

Fußschalter hier anschließen.

4. AUSGANG EFFEKTSCHLEIFE (EFFECTS LOOP SEND)

Sendet Signal an Effektschleife/ externe Geräte

5. EINGANG EFFEKTSCHLEIFE (EFFECTS LOOP RETURN)

Eingang Signal von Effektschleife oder externen Geräten.

6. HOCHSPANNUNGSSICHERUNG

Der korrekte Wert der Hochspannungssicherung ist auf dem hinteren Bedienfeld angegeben.

7. STROMANSCHLUSS

Hier wird das mitgelieferte Netzkabel angeschlossen. Die für deinen Verstärker geeignete Eingangsspannung ist auf der Rückseite angegeben.

Achtung: Vergewissere dich vor dem Einschalten, dass dein Verstärker mit der Spannung des Versorgungsnetzes kompatibel ist. Wenn du Zweifel in Bezug auf deine Stromversorgung hast, sprich bitte mit einem qualifizierten Techniker – dein Marshall-Händler kann dir dabei behilflich sein.
