MANUAL DE USUARIO HDAV0500 RIDGID

Aspiradora de ceniza

de 5 galones / 18 litros

• INSTRUCCIONES DE SEGURIDAD 13
- INTRODUCCIÓN....15
• ENSAMBLAJE ..... 16
• FUNCIONAMIENTO ..... 17
• ALMACENAMIENTO ..... 20
• MANTENIMIENTO....21
- PIEZAS DE REPUESTO ..... 23

ADVERTENCIA:

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del usuario antes de usar este producto.

GUARDE ESTE MANUAL PARA REFERENCIA FUTURA

TABLE DES MATIÈRES

**********************************************************************

• INSTRUCTIONS RELATIVES À LA SÉCURITÉ ..... 24
- INTRODUCTION....26
• ASSEMBLAGE ..... 27
• FONCTIONNEMENT .....28
• RANGEMENT....31
• ENTRETIEN....32
• PIÈCES DE RECHANGE ..... 36

▲ AVERTISSEMENT :

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La seguridad es una combinación de sentido común, permanecer alerta y saber cómo funciona la aspiradora ("la aspiradora").

Palabras de señal de seguridad

▲ PELIGRO:

Indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA:

Indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN:

Indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas o daños materiales.

Cuando utilice la aspiradora, siga siempre las precauciones básicas de seguridad, incluyendo las siguientes:

ADVERTENCIA:

- Para reducir el riesgo de incendio, sacudidas eléctricas o lesiones:

- Lea y entienda este manual y todas las etiquetas que se encuentran en esta aspiradora antes de utilizarla.

- Utilice la aspiradora únicamente de la manera que se describe en este manual.

- Esta aspiradora está diseñada para recoger cenizas FRÍAS de chimeneas, parillas, hornos, ceniceros, etc.

- Tenga precaución cuando aspire materiales que parezcan haberse enfriado, pero que en realidad pueden estar calientes en su interior. Compruebe primero si hay puntos calientes rastrillando a través de las cenizas/ascuas. El flujo de aire creado durante la operación de aspiración puede hacer que la ceniza caliente se reincendie. Mientras limpia con la aspiradora, compruebe constantemente la boquilla, la manguera, el tambor y el motor para determinar si hay temperaturas excesivas.

- Si observa un aumento de la temperatura, apague de inmediato la aspiradora.

- Desenchufe la aspiradora y saque del tambor el material aspirado.

- El tambor se debe vaciar y limpiar después de cada uso, y antes de recoger otros residuos domésticos.

- No use bolsas de papel para polvo.

- Para reducir el riesgo de daños por causa de la recogida accidental de brasas calientes, no coloque la aspiradora sobre superficies susceptibles a los daños por calor, tales como alfombras, pisos de vinilo o superficies de madera.

- No deje desatendida la aspiradora mientras esté en marcha: Puede que usted no observe señales importantes que indican un funcionamiento anormal, tales como pérdida de succión, salida de residuos o líquido por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa estas señales.

- No abandone la aspiradora cuando esté enchufada. Desenchúfela del tomacorriente cuando no la esté utilizando y antes de realizar servicio de revisión.

- Las chispas que se producen en el interior del motor pueden incendiar los vapores inflamables o el polvo. Para reducir el riesgo de incendio o explosión: No use la aspiradora cerca de líquidos o gases inflamables o combustibles, o polvos explosivos como gasolina u otros combustibles, líquido encendedor, limpiadores, pinturas a base de aceite, gas natural, polvo de carbón, polvo de magnesio, polvo de aluminio, polvo de granos de cereal o pólvora.

- No recoja con la aspiradora nada que esté ardiendo o humeando, como cigarrillos, fósforos o cenizas calientes.

- Para evitar el riesgo de autoignición de los residuos contenidos en el tambor, vacía el tambor después de cada uso. Los materiales combustibles tales como los trapos y el aserrín, especialmente si contienen tinte para madera o uretano, pueden ser causas de dicho sobrecalentamiento.

- No recoja con la aspiradora polvo de panel de yeso y polvos finos.

- No utilice la aspiradora con un filtro estándar (VF3400). Utilícela solo con filtros RIDGID: VF3500, VF3600 y VF3800.

- Para reducir el riesgo de que se produzcan peligros para la salud causados por vapores o polvo, no recoja con la aspiradora materiales tóxicos ni la use cerca de dichas materiales.

- Para reducir el riesgo de descargas eléctricas, no exponga la aspiradora a la lluvia ni deje que entren líquidos en el compartimiento del motor. Guarde la aspiradora en un lugar interior.

- Esta aspiradora no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato lidas por una persona responsable de su seguridad.

- No permita que la aspiradora se utilice como un juguete. Se necesita prestar máxima atención cuando sea utilizada por niños o cerca de éstos.

- No utilice la aspiradora con un filtro desgarrado o sin filtro, ya que es posible que los residuos secos absorbidos por el impulsor dañen el motor o sean expulsados al aire.

- Apague la aspiradora antes de desenchufarla.

- Para reducir el riesgo de lesiones debidas a un arranque accidental, desenchufe el cordón de energía antes de cambiar o limpiar el filtro.

- No desenchufe la aspiradora tirando del cordón. Para desenchufarla, agarre el enchufe y no el cordón.

- No use la aspiradora con el cordón dañado, el enchufe dañado u otras piezas dañadas. Si la aspiradora no funciona como debe, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intemperie o se ha caído al agua, llame a servicio al cliente.

- No tire de la aspiradora usando el cordón ni la lleve por el cordón, ni use el cordón como asa, ni cierre una puerta sobre el cordón, ni tire del cordón alrededor de bordes o esquinas afilados. No pase la aspiradora en marcha sobre el cordón. Mantenga el cordón alejado de las superficies calientes.

- No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

- Utilice únicamente cordones de extensión que tengan capacidad nominal para uso a la intemperie. Los cables de extensión que estén en malas condiciones o tengan un tamaño de alambre demasiado pequeño pueden presentar peligros de incendio y descargas eléctricas. Para reducir el riesgo de estos peligros, asegúrese de que el cable esté en buenas condiciones y que no entre ningún líquido en contacto con la conexión. No utilice un cable de extensión que tenga conductores de tamaño inferior a 1,3 mm ^2 (16 AWG).

- Esta aspiradora tiene aislamiento doble, lo cual elimina la necesidad de un sistema independiente de conexión a tierra. Utilice únicamente piezas de repuesto idénticas. Lea las instrucciones de servicio de revisión de las aspiradoras con aislamiento doble.

- No ponga ningún objeto en las aberturas de ventilación. No recoja nada con la aspiradora cuando cualquiera de las aberturas de ventilación esté bloqueada; mantenga dichas aberturas libres de polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de aire.

- Mantenga el pelo, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aberturas y de las piezas móviles.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Para reducir el riesgo de caídas, tenga cuidado adicional al limpiar en escaleras.
• Para reducir el riesgo de lesiones de espalda o caídas, no levante una aspiradora que pese mucho debido a que contiene líquido o residuos. Vacíe parcialmente la aspiradora extrayendo los residuos.
• Para reducir el riesgo de lesiones corporales o daños a la aspiradora, utilice solo los accesorios RIDGID suministrados con esta aspiradora. Otros accesorios RIDGID no están fabricados para utilizarse en chimeneas, estufas de pellets, parrillas y más.
• Para reducir el riesgo de lesiones en los ojos, use protección ocular de seguridad. La utilización de cualquier aspiradora utilitaria o soplador utilitario puede hacer que se soplen objetos extraños hacia los ojos, lo cual puede causar daños graves en los ojos.
• Para reducir el riesgo de que una aspiradora rodante le golpee o tire de usted, bloquee las ruedecillas cuando utilice la unidad en cualquier superficie desigual o en pendiente.

PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora durante muchas horas seguidas o cuando la emplee en un área ruidosa.
• Para operaciones que generan polvo, use una máscara antipolvo.
• Las descargas de estática son comunes cuando la humedad relativa del aire es baja. Si recoge residuos finos con la aspiradora, se puede depositar carga estática en la manguera o en la aspiradora. El mejor remedio para reducir la frecuencia de las descargas de estática en su casa o cuando use esta aspiradora es añadir humedad al aire con un humidificador.

Siga las siguientes advertencias que aparecen en la caja del motor de la aspiradora:

AISLAMIENTO DOBLE. NO SE REQUIERE CONEXION A TIERRA. CUANDO HAGA SERVICIO DE REVISIÓN DE LA ASPIRADORA, UTILICE ÚNICAMENTE PIEZAS DE REPUESTO IDÉNTICAS.

ADVERTENCIA:

Para reducir el riesgo de sacudidas eléctricas, no exponga la aspiradora a la lluvia y almacénela en interiores.

ADVERTENCIA:

Riesgo de descargas eléctricas. Para su propia seguridad, lea y entienda el manual del usuario. No deje desatendida la aspiradora cuando esté en marcha. No recoja materiales tóxicos o inflamables, ni otros materiales peligrosos. No utilice la aspiradora cerca de líquidos o vapores explosivos. Para reducir el riesgo de descargas eléctricas, no use la aspiradora sobre superficies mojadas. No la exponga a la lluvia. Almacénela en un lugar interior. Esta aspiradora está diseñada para recoger residuos secos solamente; no aspire NUNCA líquidos con este producto.

ADVERTENCIA:

Riesgo de incendio y daños por calor. Esta aspiradora está diseñada para recoger cenizas FRIAS de chimeneas, parrillas, hornos, ceniceros, etc. No recoja cenizas/brasas que estén calientes, al rojo o ardiendo. Recoja sólo cenizas frías. Tenga presente que las cenizas/brasas pueden estar calientes durante varios días después del uso. Para reducir el riesgo de daños por causa de una recogida accidental de brasas calientes, no ponga la aspiradora sobre superficies susceptibles a los daños por calor, tales como alfombras, pisos de vinilo o superficies de madera. Vacíe el tambor después de cada uso. No utilice bolsas de recolección de polvo.

ADVERTENCIA:

• Para su propia seguridad, lea y entienda el manual del operador.
• No tenga en marcha la aspiradora desatendida.
• No recoja cenizas calientes, brasas, materiales inflamables, combustibles / autoincendiables o tóxicos, ni otros materiales peligrosos.
• No use la aspiradora alrededor de líquidos o vapores explosivos.

GUARDE ESTE MANUAL

INTRODUCCIÓN

Esta aspiradora de ceniza está diseñada para uso doméstico. Solo se puede utilizar para aspirar medios secos.

FAMILIARIZACIÓN CON LA ASPIRADORA

Lea este manual del usuario para familiarizarse con las características del producto y para entender la utilización específica de su nueva aspiradora.

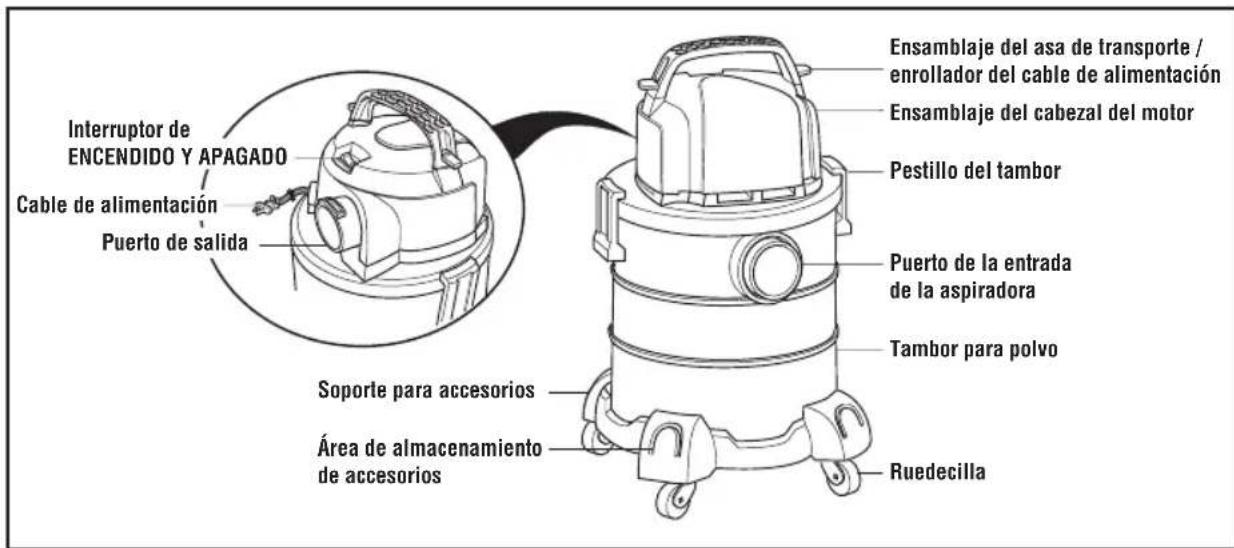

Interruptor de ENCENDIDO Y APAGADO Cable de alimentación Puerto de salida Soporte para accesorios Área de almacenamiento de accesorios Ensamblaje del asa de transporte / enrollador del cable de alimentación Ensamblaje del cabezal del motor Pestillo del tambor Puerto de la entrada de la aspiradora Tambor para polvo Ruedecilla

Familiarícese con los accesorios que se incluyen con la aspiradora. Cada accesorio puede usarse de diversas maneras para aspirar y soplar residuos. A continuación hay una lista de los accesorios y de sus usos.

Manguera fijable (revestida con metal): Manguera de 3 pies que se utiliza para recoger ceniza fría de chimeneas, estufas de madera, estufas de pellets, parrillas y más.

Boquilla de extensión: Extiende el alcance.

Boquilla rinconera: Limpia los espacios pequeños y las hendiduras.

Filtro de tambor: Filtro de tela reutilizable que impide que la cara del filtro Qwik Lock se cargue.

HERRAMIENTAS NECESARIAS

Destornillador Phillips

DESEMPAQUETADO

Este producto requiere ensamblaje.

Compruebe todas las piezas de la caja de cartón frente a la lista de piezas del contenido de la caja de cartón.

Si alguna pieza está dañada o falta, contáctenos llamando al 1-800-4-RIDGID (EE.UU. y Canadá) o por correo electrónico en [e-mail].

LISTA DEL CONTENIDO DE LA CAJA DE CARTÓN (Fig. 1)

Clave Descripción Cant.

A* Ensamblaje del cabezal del motor 1

B* Ensamblaje del tambor para polvo....1

C Ensamblaje del asa de transporte / enrollador del cable de alimentación......1

D Tornillo de cabeza troncocónica

10 x 3/4 de pulg. (19 mm)....2

E Manguera de fijación (con recubrimiento metálico) .....1

F Ruedecilla....4

G Tubo extensor....1

H Boquilla rinconera 1

I Filtro de tambor 1

J* Filtro Qwik Lock® 1

K Manual del usuario....1

* Estas piezas vienen preensambladas.

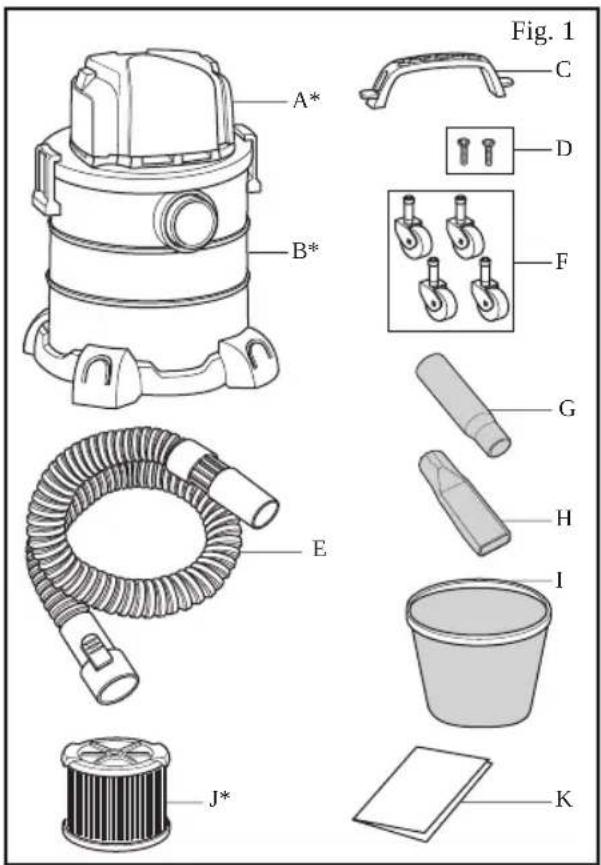

Fig. 1 A* B* C D F G H I J* K

ADVERTENCIA:

Para su propia seguri dad, nunca conecte el enchufe a un toma corriente hasta que se hayan completado todos los pasos de ensamblaje y usted haya leído y en ten dido las instrucciones de seguridad y de funcionamiento. No haga funcionar la aspi ra dora cuando alguna pieza esté dañada o falte.

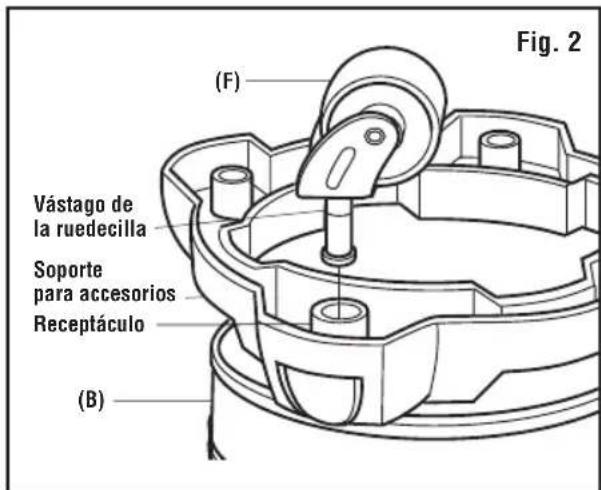

ENSAMBLAJE DE LAS RUEDECILLAS (Fig. 2)

NOTA: Retire el ensamblaje del cabezal del motor (A) del tambor para polvo (B) antes de ensamblar las ruedecillas (F). Localice las ruedecillas en la bolsa de piezas sueltas.

1. Ponga el tambor para polvo (B) en posición invertida sobre el piso.
2. Inserte el vástago de la ruedecilla en el receptáculo del soporte portaaccesorios, de la manera que se muestra en la ilustración.
3. Presione sobre la ruedecilla (F) hasta que la esfera de la ruedecilla se acople completamente a presión en el receptáculo del pie de ruedecilla y la ruedecilla pivote libremente.
4. Repita el procedimiento para las tres ruedecillas restantes (F).
5. Ponga el tambor en posición vertical.

Fig. 2 (F) Vástago de la ruedecilla Soporte para accesorios Receptáculo (B)

ENSAMBLAJE DE LA ASPIRADORA (Fig. 3)

1. Coloque la aspiradora en posición vertical sobre sus ruedecillas. Coloque el filtro de tambor (I) dentro del tambor para polvo (B) y asegúrese de que la empaquetadura del filtro de tambor (I) esté ajustada alrededor del borde superior redondeado del tambor para polvo (B).
2. Alinee la parte delantera del ensamblaje del cabezal del motor (A) con el puerto de entrada de la aspiradora ubicado en la parte delantera del tambor para polvo (B), de la manera que se muestra en la ilustración.
3. Coloque el ensamblaje del cabezal del motor (A) sobre el tambor para polvo (B).
4. Asegúrese de que el ensamblaje del cabezal del motor (A) cubra completamente la parte superior del tambor para polvo (B) para que no se produzcan escapes.
5. Rote los pestillos del tambor hacia arriba y sobre los ganchos del ensamblaje del cabezal del motor para acoplar los dos pestillos.
6. Para retirar el ensamblaje del cabezal del motor, siga a la inversa las instrucciones que anteceden.

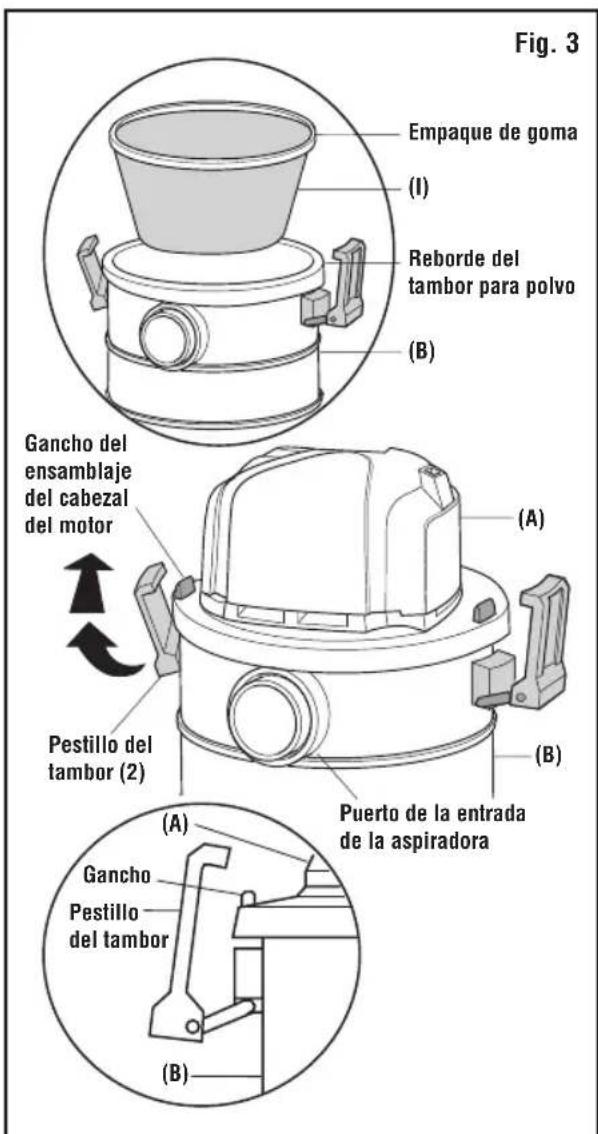

Fig. 3 Empaque de goma (I) Reborde del tambor para polvo (B) Gancho del ensamblaje del cabezal del motor (A) Pestillo del tambor (2) (Puerto de la entrada de la aspiradora (B) A Gancho Pestillo del tambor (A) (B)

ENSAMBLAJE

ENSAMBLAJE DEL ASA DE TRANSPORTE / ENROLLADOR DEL CABLE DE ALIMENTACIÓN (Fig. 4)

1. Localice el asa de transporte/enrollador del cable de alimentación (C) y los dos tornillos de cabeza troncocónica #10 x 3/4 de pulgada (19 mm) (D) en la bolsa de piezas sueltas.
2. Posicione el asa de transporte/enrollador del cable de alimentación (C) sobre el ensamblaje del cabezal del motor (A), de la manera que se muestra en la ilustración.
3. Inserte un tornillo de cabeza troncocónica #10 x 3/4 de pulgada (19 mm) (D) a través del agujero ubicado en cada extremo del asa de transporte / enrollador del cable de alimentación (C) y en el ensamblaje del cabezal del motor (A). Apriete firmemente el tornillo.

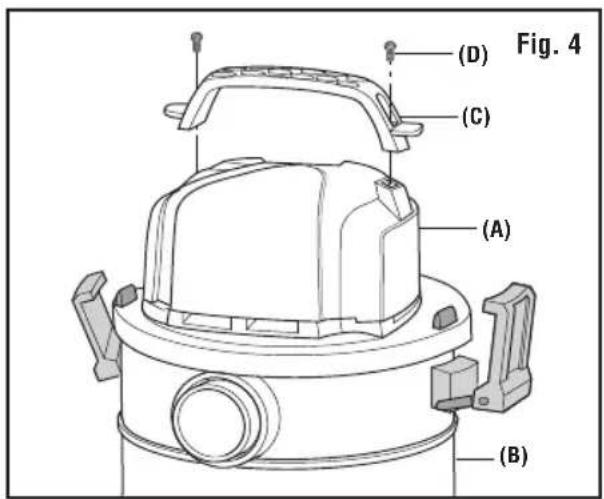

(D) (C) (A) (B) Fig. 4

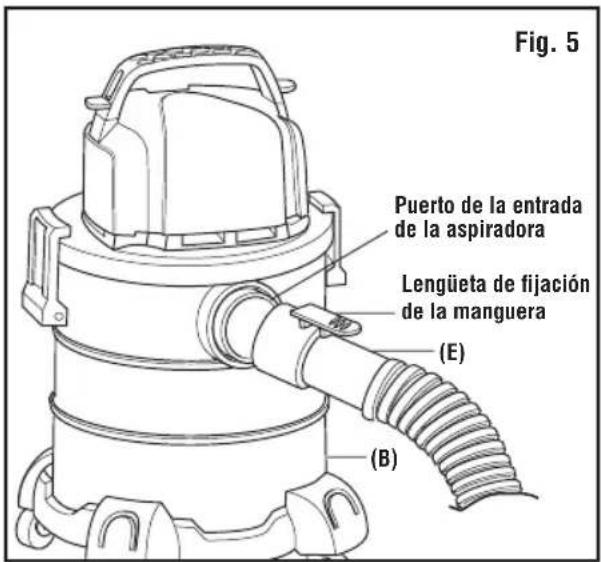

INSTALACIÓN Y REMOCIÓN DE LA MANGUERA DE ASPIRACIÓN (Fig. 5)

1. Para insertar la manguera: Localice el extremo de la manguera de fijación (E) y alinéelo con el puerto de la entrada de la aspiradora. Empuje el manguito de la manguera directamente hacia el interior del puerto de la entrada de la aspiradora hasta que se acople a presión en la posición correcta.
2. Para retirar la manguera: Presione la lengüeta de fijación de la manguera de fijación y jale el extremo de la manguera directamente hacia fuera del puerto de la entrada de la aspiradora.

Fig. 5 Puerto de la entrada de la aspiradora Lengüeta de fijación de la manguera (E) (B)

FUNCIONAMIENTO

ADVERTENCIA:

Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa estas señales.
• No deje la aspiradora enchufada cuando no se esté utilizando.
• No siga utilizando la aspiradora si la manguera o las herramientas se bloquean con residuos, apague la aspiradora y elimine inmediatamente el bloqueo.
• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos en el aire. No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores inflamables o polvo explosivo/suspendido en el aire. Los líquidos inflamables, gases inflamables y los vapores inflamables incluyen: líquido encendedor, limpiadores tipo solvente, pinturas a base de aceite, gasolina, alcohol y rociadores tipo aerosol. Los polvos explosivos incluyen: carbón, magnesio, aluminio, grano de cereal y pólvora.
• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.
• No deje aserrín ni trapos con residuos de tinte o de poliuretano dentro de la aspiradora. Vacíe el tambor después de recoger estos materiales potencialmente autocalentables.

ADVERTENCIA:

Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor. Almacene la aspiradora en un lugar interior.
• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.
• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está funcionando como debería, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intemperie o se ha caído al agua, llame a servicio al cliente.
• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido.

FUNCIONAMIENTO

PRECAUCIÓN:

cuando utilice la aspiradora/soplador durante un tiempo prolongado o en un área ruidosa.

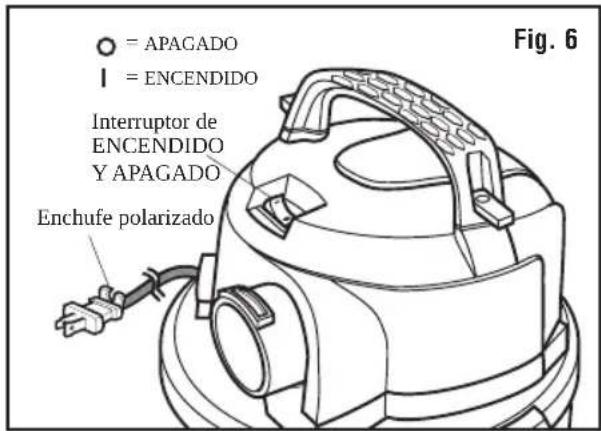

ENCHUFE POLARIZADO / INTERRUPTOR DE ENCENDIDO Y APAGADO (Fig. 6)

Para reducir el riesgo de sacudidas eléctricas, esta aspiradora tiene un enchufe polarizado (una hoja es más ancha que la otra). Este enchufe entrará en un tomacorriente polarizado solamente de una manera. Si el enchufe no entra por completo en el tomacorriente, déle la vuelta. Si sigue sin entrar, póngase en contacto con un electricista competente para instalar el tomacorriente adecuado. No haga ningún tipo de cambio en el enchufe. Con el cable de alimentación enchufado, "ENCIENDA" la aspiradora presionando sobre la "I" (parte superior) del interruptor de alimentación. Para "APAGAR" la aspiradora, presione la "O" (parte inferior) del interruptor de alimentación. Los símbolos utilizados en el accionador del interruptor son los símbolos internacionales de "ENCENDIDO y APAGADO".

○ = APAGADO I = ENCENDIDO Interruptor de ENCENDIDO Y APAGADO Enchufe polarizado Fig. 6

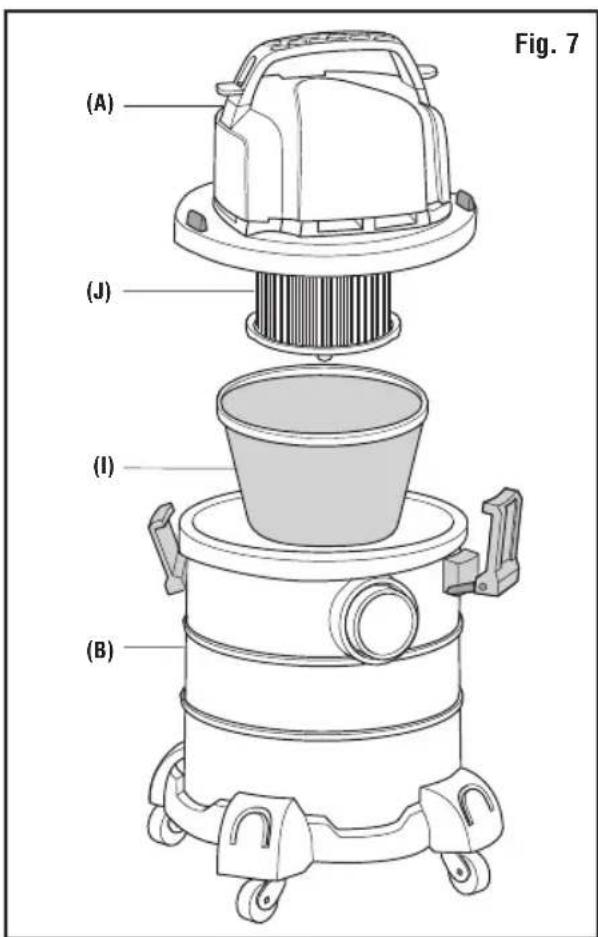

RECOGIDA DE MATERIALES SECOS CON LA ASPIRADORA (Fig. 7)

1. El filtro Qwik Lock (J) y el filtro de tambor (I) deben estar siempre en la posición correcta en todo momento para evitar fugas y posibles daños a la aspiradora.

NOTA: Se debe utilizar un filtro Qwik Lock seco (J) con el filtro de tambor (I).

1. Cuando utilice la aspiradora para recoger ceniza fría muy fina, será necesario que vacíe el tambor para polvo (B) después de cada uso y que limpie el filtro de tambor (I) y el filtro Qwik Lock (J) a intervalos más frecuentes para mantener un rendimiento pico de la aspiradora.

NOTA: Se necesita un filtro seco para recoger material seco.

ADVERTENCIA:

No utilice la aspiradora sin todos los filtros instalados o con un filtro desgarrado. El filtro seco de tambor (VF3500) se debe utilizar dentro del filtro de tambor (VFA0500). Vacíe inmediatamente el contenido del tambor después de cada uso. Es posible que se produzca combustión de la ceniza si no se vacía.

Para reducir el riesgo de lesiones por causa de un arranque accidental, desenchufe el cable de alimentación antes de vaciar el tambor.

1. Desenchufe el cable de alimentación de la fuente de alimentación.
2. Retire el ensamblaje del cabezal del motor (A) rotando los pestillos del tambor hacia arriba y sobre los ganchos del ensamblaje del cabeza del motor, de la manera que se muestra a continuación.
3. Levante el ensamblaje del cabezal del motor (A) y el filtro del tambor (I) para separarlos del tambor para polvo (B) y póngalo a un lado.
4. Vacíe el tambor para polvo (B) en un recipiente de eliminación de residuos adecuado.
5. El tambor para polvo (B) se deberá vaciar y limpiar antes de almacenar la aspiradora.

ADVERTENCIA:

Para reducir el riesgo de que se produzcan lesiones en la espalda o caídas, no levante la aspiradora si pesa demasiado debido a que contiene residuos. Saque una cantidad suficiente del contenido para hacer que la aspiradora sea suficientemente liviana como para poder levantarla cómodamente.

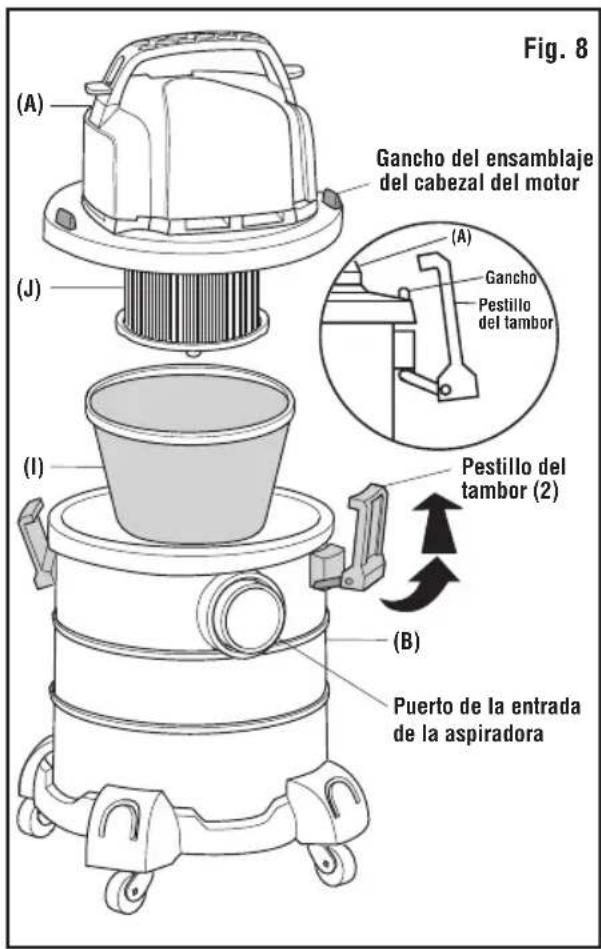

Fig. 8 (Gancho del ensamblaje del cabezal del motor) (A) (J) (I) (Pestillo del tambor (2)) (B) Puerto de la entrada de la aspiradora

TRASLADO DE LA ASPIRADORA (Fig. 9)

NOTA: No levante la aspiradora por los mangos de los pestillos que se encuentran en el lado del tambor para polvo.

1. En el caso de que sea necesario levantar la aspiradora para trasladarla: Levante un tambor para polvo VACÍO (B) SOLO por el tambor para polvo y el soporte para accesorios.

NOTA: NO levante la aspiradora por el asa de transporte/enrollador del cable de alimentación a menos que el tambor para polvo esté VACÍO. Para evitar que la aspiradora se caiga, debido a que los pestillos se suelten o a una posible rotura de piezas, levante la aspiradora por el tambor para polvo.

1. Para maniobrar la aspiradora: Se puede utilizar el asa de transporte/enrollador del cable de alimentación (C) ubicados encima del ensamblaje del cabezal del motor (A).

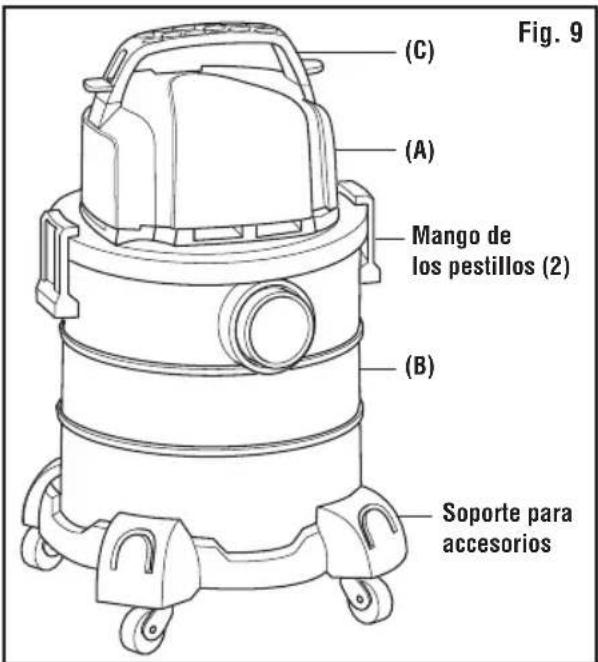

(C) (A) Mango de los pestillos (2) (B) Soporte para accesorios Fig. 9

PRECAUCIÓN:

Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora durante muchas horas seguidas o cuando la utilice en un área ruidosa.

ALMACENAMIENTO

Cuando se haya completado la aspiración, su aspiradora RIDGID tiene convenientes ubicaciones de almacenamiento.

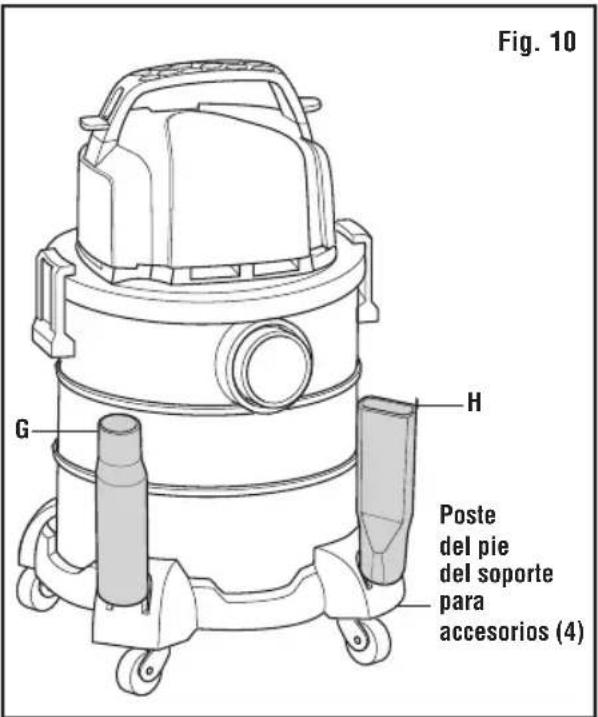

ALMACENAMIENTO DE LOS ACCESORIOS (Fig. 10)

1. Para almacenamiento a bordo: Deslice el tubo extensor (G) y la boquilla rinconera (H) sobre los postes de los pies del soporte para accesorios.
2. Para retirar el tubo extensor y el accesorio: Para retirar el accesorio del poste del pie de ruedecilla, rote ligeramente el accesorio y jálelo hacia arriba.

ALMACENAMIENTO DEL CABLE (Fig. 11)

1. Para almacenar el cable: Enrolle el cable de alimentación alrededor del asa de transporte del cabezal del motor/enrollador del cable de alimentación (C) debajo de las dos lengüetas.
2. Fije el cable de alimentación utilizando el clip para el cable ubicado en el enchufe polarizado.

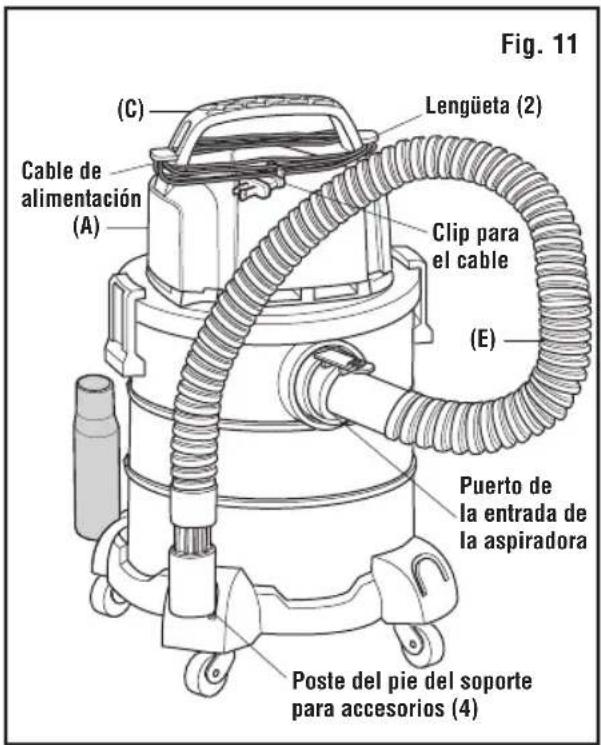

ALMACENAMIENTO DE LA MANGUERA (Fig. 11)

1. La manguera fijable (E) se puede almacenar insertando el extremo abierto de la manguera en el puerto de entrada de la aspiradora y el otro extremo accesorio de la manguera en el poste de un pie del soporte para accesorios de la manera que se muestra en la ilustración.

ADVERTENCIA:

No ponga ningún objeto en las aberturas de ventilación. No recoja nada con la aspiradora cuando cualquiera de las aberturas de ventilación esté bloqueada; mantenga dichas aberturas libres de polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de aire.

PRECAUCIÓN:

No utilice la aspiradora mientras la manguera aún esté enrollada alrededor del ensamblaje del cabezal del motor.

Fig. 10 G H Poste del pie del soporte para accesorios (4)

Fig. 11 (C) Lengüeta (2) Cable de alimentación (A) Clip para el cable (E) Puerto de la entrada de la aspiradora Poste del pie del soporte para accesorios (4)

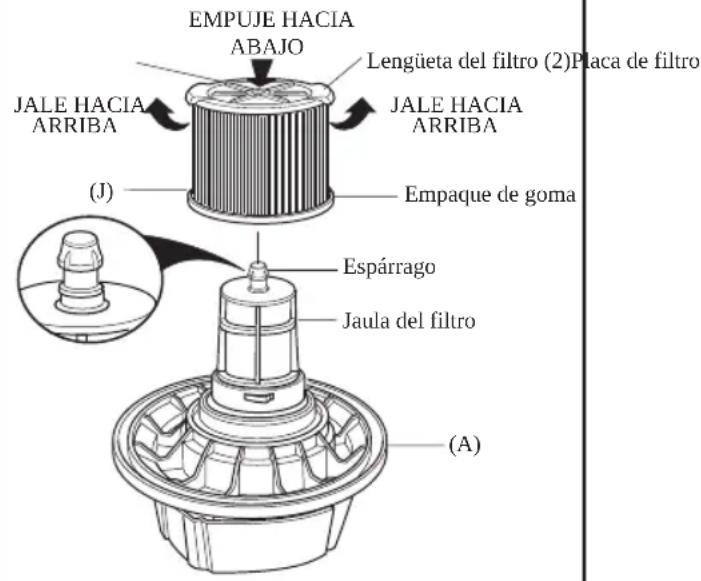

FILTRO QWIK LOCK

ADVERTENCIA:

Para reducir el riesgo de lesiones debidas a un arranque accidental, desenchufe el cordón de energía antes de cambiar o limpiar el filtro.

NOTA: El filtro Qwik Lock (J) está hecho de papel de alta calidad diseñado para detener las partículas pequeñas de ceniza fría y otros residuos finos. El filtro se deberá utilizar solo para recoger residuos secos. Maneje el filtro cuidadosamente al quitarlo o al instalarlo. Es posible que se produzcan arrugas en los pliegues del filtro, pero dichas arrugas no afectarán el rendimiento del filtro.

REMOCIÓN E INSTALACIÓN DEL FILTRO QWIK LOCK (Fig. 12)

1. Para desinstalar el filtro: Coloque los dedos debajo de las dos lengüetas del filtro.
2. Mientras presiona hacia abajo con un pulgar sobre el espárrago Qwik Lock que sobresale a través del centro de la placa del filtro, levante las lengüetas hasta que el filtro se libere.
3. Deslice el filtro hasta separarlo de la jaula del filtro. La jaula del filtro no se debe retirar.

IMPORTANTE: Para evitar daños a la rueda del soplador y al motor, reinstale siempre el filtro antes de utilizar la aspiradora para recoger residuos secos.

1. Para instalar el filtro: Deslice el filtro Qwik Lock (J) sobre la jaula del filtro mientras alinea el espárrago Qwik Lock ubicado en la jaula del filtro con el agujero central de la placa del filtro integrada Qwik Lock.
2. Asegúrese de que la empaquetadura de goma ubicada en la parte inferior del filtro Qwik Lock (J) se asiente alrededor de la base de la jaula del filtro.
3. Presione firmemente la placa del filtro integrada Qwik Lock hacia abajo alrededor del espárrago Qwik Lock hasta que se acople a presión en la posición correcta.

NOTA: Si la empaquetadura inferior y la placa del filtro integrada no se asientan correctamente en la jaula del filtro, el resultado podría ser que los residuos rebasen el filtro.

El filtro se debe limpiar a menudo para mantener un rendimiento óptimo de la aspiradora.

ADVERTENCIA:

No utilice la aspiradora sin los filtros y la jaula del filtro, ya que esta impide que entren residuos en el impulsor y dañen el motor.

Fig. 12

EMPUJE HACIA ABAJO Lengüeta del filtro (2)Placa de filtro JALE HACIA ARRIBA JALE HACIA ARRIBA Empaque de goma (J) Espárrago Jaula del filtro (A)

LIMPIEZA DE UN FILTRO QWIK LOCK

1. Se puede lograr una extracción parcial de residuos sin quitar el filtro de la aspiradora. Golpee la parte superior de la tapa con la mano mientras la aspiradora está apagada.
2. Para obtener óptimos resultados de limpieza debido a la acumulación de polvo, limpie el filtro en un área abierta.
3. Después de quitar el filtro de la aspiradora, saque los residuos secos golpeando suavemente el filtro contra la pared interior del tambor para polvo. Los residuos se soltarán y caerán.
4. Para realizar una limpieza minuciosa del filtro seco con polvo fino (sin residuos) y después de retirar el filtro de la aspiradora, pase agua a través del filtro usando una manguera o una espita. Tenga cuidado de que la presión de agua de la manguera no sea suficientemente fuerte para dañar el filtro.

IMPORTANTE: Después de limpiar el filtro, com pruebe si éste tiene desgarraduras o agujeros pequeños. No use un filtro que tenga agujeros o desgarraduras. Incluso un agujero pequeño puede hacer que se salga mucho polvo de la aspiradora. Cámbielo inmediatamente.

Deje que el filtro se seque antes de reinstalarlo y almacenar la aspiradora o recoger residuos secos.

ADVERTENCIA:

realizados por personal calificado.

Todo el desensamblaje y todas las reparaciones deberán ser

FILTRO DE TAMBOR

ADVERTENCIA:

Para reducir el riesgo de lesiones por causa de un arranque accidental, desenchufe el cable de alimentación antes de cambiar o limpiar el filtro.

NOTA: El filtro de tambor (I) está diseñado específicamente para detener el polvo fino y la ceniza con el fin de que no entren en el filtro Qwik Lock ni en el motor. Por favor, tenga cuidado cuando maneje el filtro de tambor (I), cuando lo retire para limpiarlo o cuando lo instale. Es posible que se produzcan pliegues en la tela por causa de la instalación, pero dichos pliegues no afectarán al rendimiento de filtración.

DESINSTALACIÓN E INSTALACIÓN DEL FILTRO DE TAMBOR (Fig. 13)

1. Para retirar el filtro: Coloque los dedos debajo de la empaquetadura de caucho a lo largo del reborde del tambor para polvo.
2. Levante suavemente el filtro de tambor (I) para separarlo del tambor para polvo (B) y ponga a un lado el filtro de tambor (I) en un área abierta.

IMPORTANTE: Para evitar daños a la rueda del soplador y al motor, reinstale siempre el filtro antes de utilizar la aspiradora para recoger residuos secos.

1. Para instalar el filtro: Coloque cuidadosamente el filtro de tambor (I) dentro del tambor para polvo (B) de manera que la empaquetadura de caucho descanse uniformemente a lo largo del reborde del tambor para polvo.
2. Presione hacia abajo a lo largo del reborde del tambor para polvo con el fin de asegurarse de que la empaquetadura encaje firmemente. Ajústela según sea necesario para asegurarse de que no haya holguras entre el filtro de tambor (I) y el tambor para polvo (B).

NOTA: Si la empaquetadura y el filtro no se sellan adecuadamente dentro del tambor para polvo, el resultado podría ser que los residuos circunvalen el filtro.

El filtro se deberá limpiar a menudo para mantener un rendimiento pico de la aspiradora.

ADVERTENCIA:

No utilice la aspiradora sin la jaula del filtro, ya que esta impide que entren residuos en el impulsor y dañen el motor.

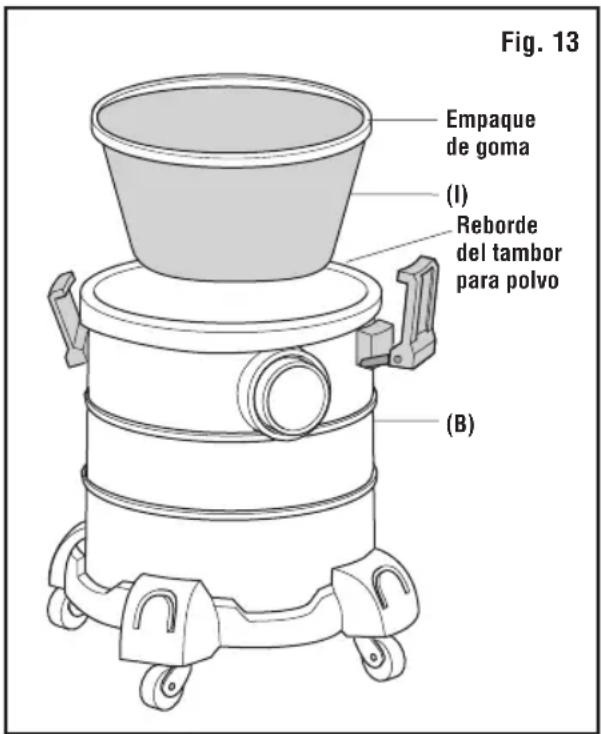

Fig. 13 Empaque de goma (I) Reborde del tambor para polvo (B)

LIMPIEZA DEL FILTRO DE TAMBOR

1. Retire cuidadosamente el filtro de tambor (I) del tambor para polvo (B), golpee suavemente el interior del filtro y cepille ligeramente el exterior del filtro de tambor (I) en un área abierta.
2. Para obtener los mejores resultados, debido a los residuos acumulados, limpie el filtro de tambor (I) al aire libre en un área abierta.
3. Para realizar una limpieza minuciosa del filtro de tambor y después de retirar el filtro de la aspiradora, pase agua a través del filtro de tambor utilizando una manguera o una espita. Tenga cuidado de que la presión de agua de la manguera no sea lo suficientemente fuerte para dañar el filtro.

IMPORTANTE: Después de limpiar el filtro, compruebe si tiene desgarraduras o agujeros pequeños. No utilice un filtro que tenga agujeros o desgarraduras. Incluso un agujero pequeño puede permitir que entre polvo en la aspiradora. Reemplácelo inmediatamente.

Deje que el filtro de tambor se seque completamente antes de reinstalarlo y almacenar la aspiradora o recoger residuos secos.

ADVERTENCIA:

realizados por personal calificado.

Todo el desensamblaje y todas las reparaciones deberán ser

Aspiradora de ceniza de 5 galones EE.UU. (18 litros) Número de modelo HDAV0500

Clasificaciones eléctricas:

120 V 7,8 A 60 Hz

Las piezas RIDGID se encuentran disponibles en línea conectándose a store.ridgid.com/wetdry

Pida siempre por número de pieza –no por número de clave

ADVERTENCIA:

SERVICIO DE AJUSTES Y REPARACIONES DE UNA ASPIRADORA CON AISLAMIENTO DOBLE

En una aspiradora con aislamiento doble se proporcionan dos sistemas de aislamiento en vez de conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato electro doméstico con aislamiento doble, ni se debe añadir a éste ningún medio de conexión a tierra. El servicio de ajustes y reparaciones de una aspiradora con aislamiento doble requiere extremado cuidado y conocimiento del sistema, y debe ser realizado únicamente por personal de servicio competente. Las piezas de repuesto para la aspiradora con aislamiento doble deben ser idénticas a las piezas que reemplazan. La aspiradora con aislamiento doble está marcada con las palabras "DOUBLE INSULATED" (con aislamiento doble) y puede que el símbolo □ (un cuadrado dentro de un cuadrado) también esté marcado en los aparatos.

Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora.

ADVERTENCIA:

Para reducir el riesgo de lesiones por causa de descargas eléctricas,

desenchufe el cordón de energía antes de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora.

ADVERTENCIA:

Todo el desmontaje y todas las reparaciones deberán ser realizados por

personal calificado.

Este producto tiene una Política de garantía de satisfacción por 90 días, así como una Garantía limitada de por vida.

Para obtener los detalles de la Garantía y de la Política, visite

RIDGID.com/VacWarranty o llame al 1-800-4-RIDGID

EMERSON™

www.RIDGID.com

© 2024 Emerson

No. de pieza SP7164 No. de formulario SP7164 Impreso en México 07/24

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
