MANUAL DE USUARIO HD03000 RIDGID

ASPIRADORA PARA MOJADO/SECO DE

3 GALONES EE.UU. / 11 Litros

PARA REFERENCIA FUTURA

• INSTRUCCIONES DE SEGURIDAD 12

• PIÈCES DE RECHANGE ........32 ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del usuario antes de usar este producto.

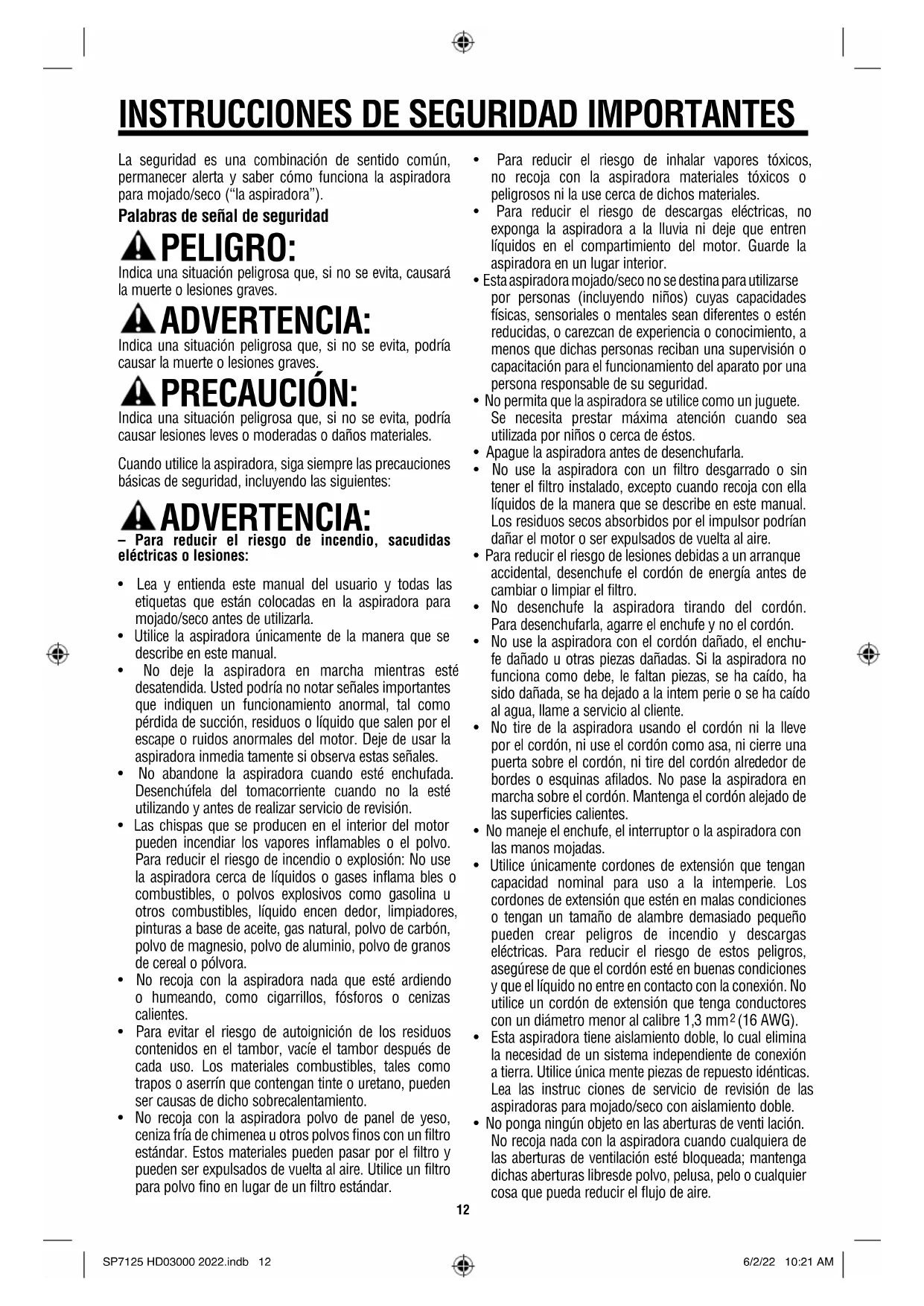

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

La seguridad es una combinación de sentido común, permanecer alerta y saber cómo funciona la aspiradora para mojado/seco (“la aspiradora”). Palabras de señal de seguridad PELIGRO: Indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves. ADVERTENCIA: Indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves. PRECAUCIÓN: Indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas o daños materiales. Cuando utilice la aspiradora, siga siempre las precauciones básicas de seguridad, incluyendo las siguientes: ADVERTENCIA: – Para reducir el riesgo de incendio, sacudidas eléctricas o lesiones:

• Lea y entienda este manual del usuario y todas las etiquetas que están colocadas en la aspiradora para mojado/seco antes de utilizarla.

• Utilice la aspiradora únicamente de la manera que se describe en este manual.

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmedia tamente si observa estas señales.

• No abandone la aspiradora cuando esté enchufada. Desenchúfela del tomacorriente cuando no la esté utilizando y antes de realizar servicio de revisión.

• Las chispas que se producen en el interior del motor pueden incendiar los vapores inflamables o el polvo. Para reducir el riesgo de incendio o explosión: No use la aspiradora cerca de líquidos o gases inflama bles o combustibles, o polvos explosivos como gasolina u otros combustibles, líquido encen dedor, limpiadores, pinturas a base de aceite, gas natural, polvo de carbón, polvo de magnesio, polvo de aluminio, polvo de granos de cereal o pólvora.

• No recoja con la aspiradora nada que esté ardiendo o humeando, como cigarrillos, fósforos o cenizas calientes.

• Para evitar el riesgo de autoignición de los residuos contenidos en el tambor, vacíe el tambor después de cada uso. Los materiales combustibles, tales como trapos o aserrín que contengan tinte o uretano, pueden ser causas de dicho sobrecalentamiento.

• No recoja con la aspiradora polvo de panel de yeso, ceniza fría de chimenea u otros polvos finos con un filtro estándar. Estos materiales pueden pasar por el filtro y pueden ser expulsados de vuelta al aire. Utilice un filtro para polvo fino en lugar de un filtro estándar.

• Para reducir el riesgo de inhalar vapores tóxicos, no recoja con la aspiradora materiales tóxicos o peligrosos ni la use cerca de dichos materiales.

• Para reducir el riesgo de descargas eléctricas, no exponga la aspiradora a la lluvia ni deje que entren líquidos en el compartimiento del motor. Guarde la aspiradora en un lugar interior.

• Esta aspiradora mojado/seco no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.

• No permita que la aspiradora se utilice como un juguete. Se necesita prestar máxima atención cuando sea utilizada por niños o cerca de éstos.

• Apague la aspiradora antes de desenchufarla.

• No use la aspiradora con un filtro desgarrado o sin tener el filtro instalado, excepto cuando recoja con ella líquidos de la manera que se describe en este manual. Los residuos secos absorbidos por el impulsor podrían dañar el motor o ser expulsados de vuelta al aire.

• Para reducir el riesgo de lesiones debidas a un arranque accidental, desenchufe el cordón de energía antes de cambiar o limpiar el filtro.

• No desenchufe la aspiradora tirando del cordón. Para desenchufarla, agarre el enchufe y no el cordón.

• No use la aspiradora con el cordón dañado, el enchu- fe dañado u otras piezas dañadas. Si la aspira dora no funciona como debe, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intem perie o se ha caído al agua, llame a servicio al cliente.

• No tire de la aspiradora usando el cordón ni la lleve por el cordón, ni use el cordón como asa, ni cierre una puerta sobre el cordón, ni tire del cordón alre dedor de bordes o esquinas afilados. No pase la aspiradora en marcha sobre el cordón. Mantenga el cordón alejado de las superficies calientes.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Utilice únicamente cordones de extensión que tengan capacidad nominal para uso a la intemperie. Los cordones de extensión que estén en malas condiciones o tengan un tamaño de alambre demasiado pequeño pueden crear peligros de incendio y descargas eléctricas. Para reducir el riesgo de estos peligros, asegúrese de que el cordón esté en buenas condiciones y que el líquido no entre en contacto con la conexión. No utilice un cordón de extensión que tenga conductores con un diámetro menor al calibre 1,3 mm

• Esta aspiradora tiene aislamiento doble, lo cual elimina la necesidad de un sistema independiente de conexión a tierra. Utilice única mente piezas de repuesto idénticas. Lea las instruc ciones de servicio de revisión de las aspiradoras para mojado/seco con aislamiento doble.

• No ponga ningún objeto en las aberturas de venti lación. No recoja nada con la aspiradora cuando cualquiera de las aberturas de ventilación esté bloqueada; mantenga dichas aberturas libresde polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de aire. SP7125 HD03000 2022.indb 12SP7125 HD03000 2022.indb 12 6/2/22 10:21 AM6/2/22 10:21 AM13

Siga las siguientes advertencias que aparecen en la caja del motor de la aspiradora:

DE REVISIÓN DE LA ASPIRADORA, UTILICE ÚNICAMENTE PIEZAS DE REPUESTO IDÉNTICAS. ADVERTENCIA

• Para su propia seguridad, lea y entienda el manual del operador.

• No tenga en marcha la aspiradora desatendida.

• No recoja cenizas calientes, brasas, materiales inflamables, combustibles / autoincendiables o tóxicos, ni otros materiales peligrosos.

• No use la aspiradora alrededor de líquidos o vapores explosivos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora durante muchas horas seguidas o cuando la emplee en un área ruidosa.

• Para operaciones que generan polvo, use una máscara antipolvo.

• Las descargas de estática son comunes cuando la humedad relativa del aire es baja. Si recoge residuos finos con la aspiradora, se puede depositar carga estática en la manguera o en la aspiradora. El mejor remedio para reducir la frecuencia de las descargas de estática en su casa o cuando use esta aspiradora es añadir humedad al aire con un humidificador. ADVERTENCIA Para reducir el riesgo de sacudidas eléctricas, no exponga la aspiradora a la lluvia y almacénela en interiores. ADVERTENCIA No se pare sobre la aspiradora ni se siente en ella. El uso inapropiado puede causar lesiones. ADVERTENCIA Para reducir el riesgo de incendio, no almacene objetos extraños en los compartimientos de almacenamiento de accesorios o del cable. Almacene solo los accesorios suministrados con la aspiradora. No bloquee nunca el puerto de salida con ningún objeto.

• Mantenga el pelo, la ropa holgada, los dedos y todas las partes del cuerpo alejados de las aber turas y de las piezas móviles.

• Para reducir el riesgo de caídas, tenga cuidado adicional al limpiar en escaleras.

• Para reducir el riesgo de lesiones corporales o daños a la aspiradora, utilice únicamente accesorios recomendados por RIDGID.

• Cuando utilice la aspiradora como soplador: - Dirija la descarga de aire solamente hacia el área de trabajo. - No dirija el aire hacia las personas que estén presentes. - Mantenga alejados a los niños durante la operación de soplado. - No utilice el soplador para trabajos que no sean soplar suciedad y residuos. - No use la aspiradora como rociador.

• Para reducir el riesgo de lesiones en los ojos, use pro- tección ocular de seguridad. La utilización de cual quier aspiradora utilitaria o soplador utilitario puede hacer que se soplen objetos extraños hacia los ojos, lo cual puede causar daños graves en los ojos.

• No almacene ni apile artículos sobre la aspiradora. SP7125 HD03000 2022.indb 13SP7125 HD03000 2022.indb 13 6/2/22 10:21 AM6/2/22 10:21 AM14 Ensamblaje del cabezal del motorTambor para polvoInterruptor de alimentaciónAlmacenamiento de la mangueraBandeja colectora de polvo SWEEP Pestillo del ensamblaje del cabezal motriz (2)Tapa de la cubierta superior de almacenamiento de accesorios Puerto del soplador y almacenamiento del cable de alimentación Mango de transporte del ensamblaje del cabezal motrizTapa de almacenamiento del lado izquierdo Manguera expansibleOrificio deentrada dela aspiradoraCepillo para polvoCompartimiento de almacenamiento de accesorios SWEEP Orificio deentrada dela aspiradoraBandeja colectora de polvo SWEEP Puerto de entrada SWEEP Cordónde energíaSalida del cable Orificio del sopladorTapa de la cubierta superior Boquilla rinconeraPestillo de la tapa de la cubierta superior FAMILIARIZACIÓN CON LA ASPIRADORA PARA SECO/MOJADO Manguera expansible: Proporciona transferencia de capacidad de aspiración o soplado al lugar de trabajo. Proporciona los medios para acoplar los tubos extensores y las boquillas. Boquilla rinconera: Utilícela para recoger residuos en lugares difíciles de alcanzar. Cepillo para polvo: Utilícelo para limpiar áreas en las que haya polvo fino o residuos finos. Magnífico para realizar limpieza detallada. Familiarícese con los controles y las características de la aspiradora para mojado/seco antes de utilizarla. Familiarícese con los accesorios que se incluyen con la aspiradora. Cada accesorio puede usarse de diversas maneras para aspirar y soplar residuos. A continuación hay una lista de los accesorios y de sus usos. INTRODUCCIÓN Esta aspiradora para mojado/seco está diseñada para uso doméstico solamente. Se puede utilizar para la recogida ligera de medios mojados o secos y también se puede usar como soplador. Familiarícese con las siguientes características del producto y lea todo el manual del usuario para obtener instrucciones sobre la utilización específica de su nueva aspiradora. SP7125 HD03000 2022.indb 14SP7125 HD03000 2022.indb 14 6/2/22 10:21 AM6/2/22 10:21 AM15

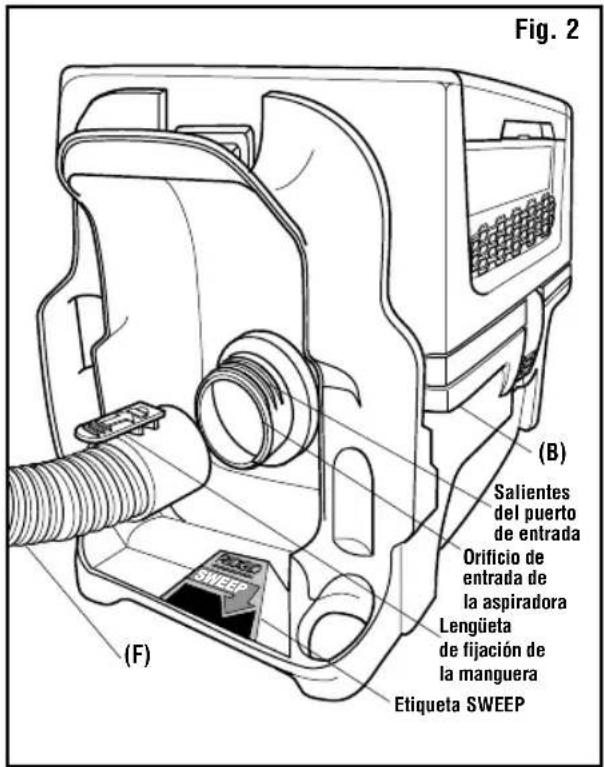

INSTALACIÓN Y DESINSTALACIÓN

DE LA MANGUERA DE ASPIRACIÓN (Fig. 2)

1. Para insertar la manguera en el puerto de entrada

de la aspiradora: Inserte la manguera expansible (F) con el extremo en el que está la lengüeta de fijación en el puerto de entrada de la aspiradora, ubicado en el lado del tambor colector de polvo (B), encima de la etiqueta RIDGID SWEEP. Empuje el extremo de la manguera directamente hacia el interior del puerto de entrada de la aspiradora hasta que la lengüeta de fijación de la manguera se acople completamente en los salientes del puerto de entrada

2. Para retirar la manguera del puerto de entrada

• de la aspiradora: APAGUE la aspiradora. Rote el extremo de la manguera expansible (F) en cualquiera de los dos sentidos para liberar la lengüeta de fijación de la manguera con el fin de separarla del puerto de entrada de la aspiradora. Presione la lengüeta de fijación de la manguera y jale el extremo de la manguera directamente hacia fuera del puerto de entrada de la aspiradora. ENSAMBLAJEINTRODUCCIÓN DESEMPAQUETADO Compruebe todas las piezas de la caja de cartón frente a la lista de piezas sueltas. Si alguna pieza está dañada o falta, contáctenos llamando al 1-800-4-RIDGID (EE.UU. y Canadá) o por correo electrónico en [e-mail]. LISTA DEL CONTENIDO DE LA CAJA DE CARTÓN (Fig. 1) Clave Descripción Cant. A* Ensamblaje del cabezal del motor p. 1

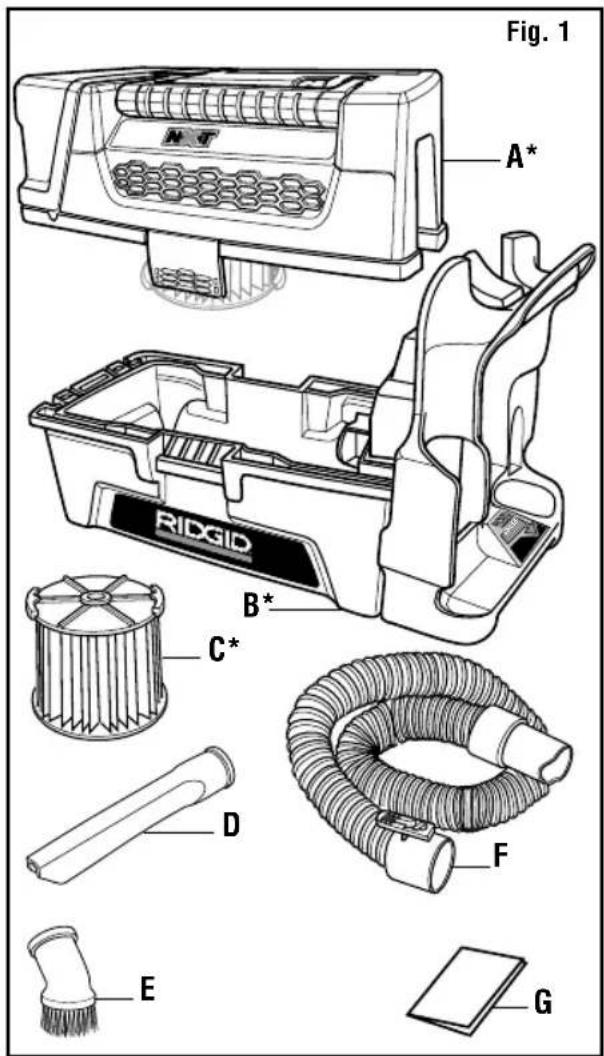

• B* Ensamblaje del tambor para polvo p. 1
• C* Filtro Qwik Lock™ p. 1
• D Boquilla rinconera p. 1
• E Cepillo para polvo p. 1
• F Manguera expansible p. 1
• G Manual del usuario p. 1

• Estas piezas vienen preensambladas. SP7125 HD03000 2022.indb 15SP7125 HD03000 2022.indb 15 6/2/22 10:21 AM6/2/22 10:21 AM16 Tapa de almacenamiento del lado izquierdo (A) Cordónde energíaEnchufe polarizadoPestillo de la tapa de almacenamiento Salida del cable Tapa de almacenamiento del lado izquierdo cerrada Cable de alimentación y enchufe polarizado a través de la salida del cable Fig. 3 PRECAUCIÓN: Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora/soplador durante un tiempo prolongado o en un área ruidosa. FUNCIONAMIENTO ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No continúe usando la aspiradora cuando el flotador haya cortado la succión.

• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos en el aire. No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores inflamables o polvo explosivo/suspendido en el aire. Los líquidos inflamables, gases inflamables y los vapores inflamables incluyen: líquido encendedor, limpiadores tipo solvente, pinturas a base de aceite, gasolina, alcohol y rociadores tipo aerosol. Los polvos explosivos incluyen: carbón, magnesio, aluminio, grano de cereal y pólvora.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

• No deje aserrín ni trapos con residuos de tinte o de poliuretano dentro de la aspiradora. Vacíe el tambor después de recoger estos materiales potencialmente autocalentables. ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor. Almacene la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está funcionando como debería, le faltan piezas, se ha caído, ha sido dañada, se ha dejado a la intemperie o se ha caído al agua, devuélvala a un centro de servicio autorizado o llame a servicio al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido. ENCHUFE POLARIZADO (Fig. 3) Empuje hacia abajo sobre el pestillo de la tapa de almacenamiento del lado izquierdo, ubicado en la parte superior izquierda del ensamblaje del cabezal motriz (A). Abra la tapa de almacenamiento lateral para dejar al descubierto el cable de alimentación. Coloque el cable de alimentación a través de la salida del cable, de la manera que se muestra en la Figura 3. Cierre la tapa de almacenamiento para capturar el cable de alimentación a través de la salida del cable, fuera de la aspiradora para seco/mojado. Para reducir el riesgo de sacudidas eléctricas, esta aspiradora tiene un enchufe polarizado (una hoja es más ancha que la otra). Este enchufe entrará en un tomacorriente polarizado solamente de una manera. Si el enchufe no entra por completo en el tomacorriente, déle la vuelta. Si sigue sin entrar, póngase en contacto con un electricista competente para instalar el tomacorriente adecuado. No haga ningún tipo de cambio en el enchufe. Cuando utilice la aspiradora con la tapa de almacenamiento cerrada, tenga cuidado para asegurarse de que el cable de alimentación esté posicionado completamente a través de la salida del cable. NOTA: Cuando utilice la unidad en el modo de aspiración, la tapa del área de almacenamiento de accesorios se puede usar como un difusor de aire. Para ello, cierre la tapa. SP7125 HD03000 2022.indb 16SP7125 HD03000 2022.indb 16 6/2/22 10:21 AM6/2/22 10:21 AM17 SWEEP Mango de transporte del ensamblaje del cabezal motriz (A) Pestillo del ensamblaje del cabezal motriz (2) (B) Fig. 5 = ENCENDIDO= APAGADOSWEEPInterruptor dealimentación Fig. 4 FUNCIONAMIENTO INTERRUPTOR DE ALIMENTACIÓN (Fig. 4) Con el cable de alimentación enchufado, “ENCIENDA” la aspiradora presionando sobre la “I” (parte superior) del interruptor de alimentación. Para “APAGAR” la aspiradora, presione la “O” (parte inferior) del interruptor de alimentación. Los símbolos utilizados en el accionador del interruptor son los símbolos internacionales de “ENCENDIDO y APAGADO”.

4. Después de usar la aspiradora para recoger residuos

mojados, deje que el filtro se seque completamente para evitar la formación de moho y daños al filtro. IMPORTANTE: Para reducir el riesgo de daños a la aspiradora, no tenga en marcha el motor con el flotador en la posición elevada.

1. El filtro debe estar siempre en la posición correcta

para reducir el riesgo de fugas y posibles daños a la aspiradora.

2. Al utilizar la aspiradora para recoger polvo muy fino,

será necesario que usted vacíe el tambor y limpie el filtro a intervalos más frecuentes para mantener un rendimiento óptimo. NOTA: Se necesita un filtro seco para recoger material seco. Si utiliza la aspiradora para recoger polvo cuando el filtro está mojado, éste se atascará rápidamente y será muy difícil limpiarlo. RECOGIDA DE LÍQUIDOS CON LA ASPIRADORA

1. La aspiración de pequeñas cantidades de líquido

(menos de 2 pulg. (5 cm) recogidas en el tambor para polvo) no requiere retirar el filtro.

2. Cuando se vayan a recoger cantidades de líquido

más grandes, retire todos los filtro(s) de papel de uso solo para residuos secos y reemplácelos por un filtro de espuma para aplicaciones húmedas RIDGID VF3700. No retire la jaula del filtro ni el flotador. El filtro de espuma está diseñado específicamente para recoger grandes volúmenes de líquido. Si se utiliza el filtro de papel y se satura, es posible que usted vea “niebla” que sale del puerto de soplado

3. Cuando el tambor esté “lleno”, el flotador subirá y

cortará la circulación de aire. El sonido del motor aumentará de tono y su velocidad se incrementará, indicando que el tambor está “lleno”. APAGUE la aspiradora y desenchufe el cable de alimentación antes de vaciar el tambor. ADVERTENCIA: No utilice la aspiradora sin la jaula del filtro y el flotador, ya que estas piezas evitan que entre líquido en el impulsor y dañe el motor. VACIADO DEL TAMBOR PARA POLVO (Fig. 5)

1. Desenchufe el cable de alimentación de la fuente de

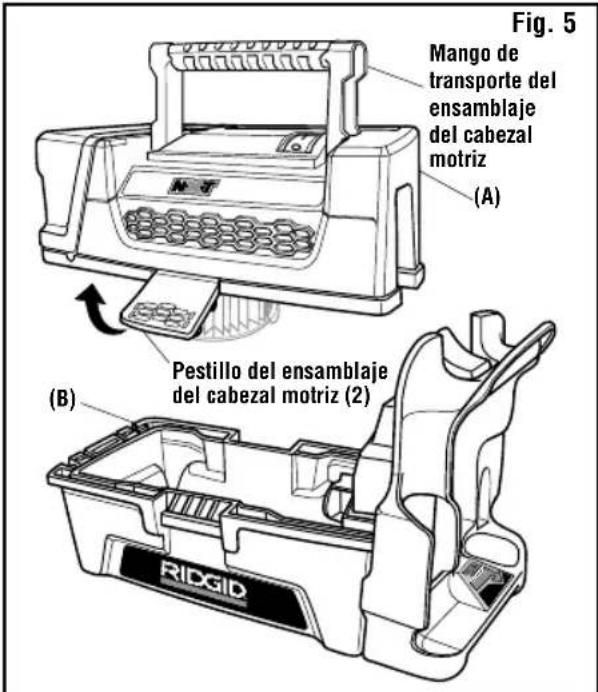

2. Para retirar el cabezal motriz (A) con el fin de vaciar

el contenido del tambor colector de polvo (B), simplemente levante los dos pestillos del ensamblaje del cabezal motriz ubicados en la parte delantera y trasera de la aspiradora.

3. Levante el mango de transporte del ensamblaje del

cabezal motriz y levante el ensamblaje del cabezal motriz (A) para separarlo del tambor colector de polvo (B).

4. Coloque el ensamblaje del cabezal motriz (A) en

posición vertical en un área limpia y seca mientras vacía el tambor.

5. Tire el contenido del tambor en el recipiente de

eliminación de residuos apropiado.

6. El tambor para polvo (B) se deberá vaciar y limpiar

antes de almacenar la aspiradora. ADVERTENCIA: Para reducir el riesgo de lesiones por causa de un arranque accidental, desenchufe el cable de alimentación antes de vaciar el tambor. SP7125 HD03000 2022.indb 17SP7125 HD03000 2022.indb 17 6/2/22 10:21 AM6/2/22 10:21 AM18 DISPOSITIVO DE SOPLADO (Fig. 7) La aspiradora para mojado/seco tiene capacidad para utilizarse como soplador con el fin de realizar trabajo de jardín, limpieza de patios y aplicaciones de taller para soplar aserrín y otros residuos.

1. Empuje hacia abajo sobre el pestillo de la tapa de

almacenamiento del lado izquierdo, ubicado en la parte superior del ensamblaje del cabezal motriz. Abra la tapa de almacenamiento lateral para dejar al descubierto el puerto del soplador.

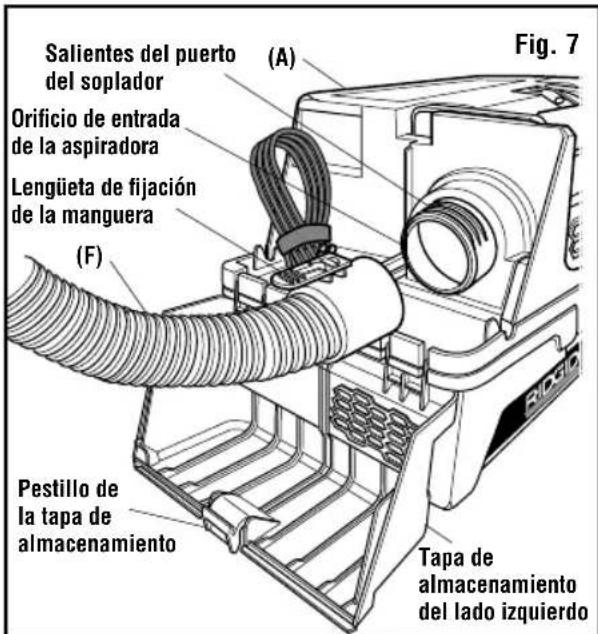

2. Para insertar la manguera: Inserte la manguera

expansible (F) con el extremo en el que está lengüeta de fijación en el puerto del soplador de la aspiradora. Empuje el extremo de la manguera directamente hacia el interior del puerto del soplador, hasta que la lengüeta Tapa de almacenamiento del lado izquierdo (A) Pestillo de la tapa de almacenamiento Salientes del puerto del soplador (F) Orificio de entrada de la aspiradoraLengüeta de fijación de la manguera Fig. 7 SWEEP (F) Manguera expansible en la posición de almacenamiento Orificio deentrada dela aspiradoraBandeja colectora de polvo SWEEPPuerto de entrada SWEEP Fig. 6 FUNCIÓN RIDGID SWEEP (Fig. 6) Su aspiradora para seco/mojado tiene capacidad para utilizarse como bandeja colectora de polvo motorizada para recoger rápidamente residuos secos. IMPORTANTE: La manguera expansible (F) debe estar en la posición de almacenamiento. La manguera se debe conectar al puerto de entrada de la aspiradora y al puerto de entrada SWEEP.

1. Enchufe el cable de alimentación en una fuente de

en la parte inferior del área de almacenamiento de la manguera.

3. Mientras deja la manguera almacenada de manera

segura, ENCIENDA la aspiradora.

4. Barra la suciedad y los residuos hacia la bandeja

colectora de polvo RIDGID SWEEP para recoger rápidamente el reguero.

5. Una vez que se haya completado la operación,

desenchufe el cable de alimentación de la fuente de alimentación y vierta el contenido del tambor en un recipiente de eliminación de residuos adecuado.

6. El tambor colector de polvo (B) se deberá vaciar y

limpiar antes de almacenar la aspiradora. NOTA: La función RIDGID SWEEP funciona mejor recogiendo residuos secos. No se recomienda utilizar la función RIDGID SWEEP para recoger líquidos. de fijación de la manguera se acople completamente en los salientes del puerto del soplador.

3. Enchufe el cable de alimentación en una fuente de

alimentación. ENCIENDA la aspiradora y estará listo para utilizarla como soplador.

4. Para retirar la manguera de la aspiradora: APAGUE

la aspiradora. Rote el extremo de la manguera expansible (F) en cualquiera de los dos sentidos para liberar la lengüeta de fijación de la manguera con el fin de separarla del puerto del soplador. Presione la lengüeta de fijación de la manguera y jale el extremo de la manguera directamente hacia fuera del puerto del soplador. FUNCIONAMIENTO PRECAUCIÓN: Para reducir el riesgo de daños a la audición, use protectores de oídos cuando utilice la aspiradora/ soplador durante muchas horas seguidas o cuando la utilice en un área ruidosa. ADVERTENCIA: Use siempre protectores ocu lares de seguridad que cumplan con la norma ANSI Z87.1 (o en Canadá, con la norma CSA Z94.3) antes de utilizar la aspiradora como soplador. ADVERTENCIA: Para reducir el riesgo de lesiones a las personas que estén presentes, manténgalas alejadas de los residuos soplados. PRECAUCIÓN: Use una máscara antipolvo si el soplado genera polvo que podría ser inhalado. SP7125 HD03000 2022.indb 18SP7125 HD03000 2022.indb 18 6/2/22 10:21 AM6/2/22 10:21 AM19 Cuando se haya completado la aspiración, su aspiradora para seco/mojado RIDGID tiene ubicaciones convenientes para almacenar el cordón de energía, la manguera expansible (F) y los accesorios. NOTA: Desenchufe el cable de alimentación de la fuente de alimentación para almacenar la unidad. ALMACENAMIENTO DEL CABLE (Fig. 8)

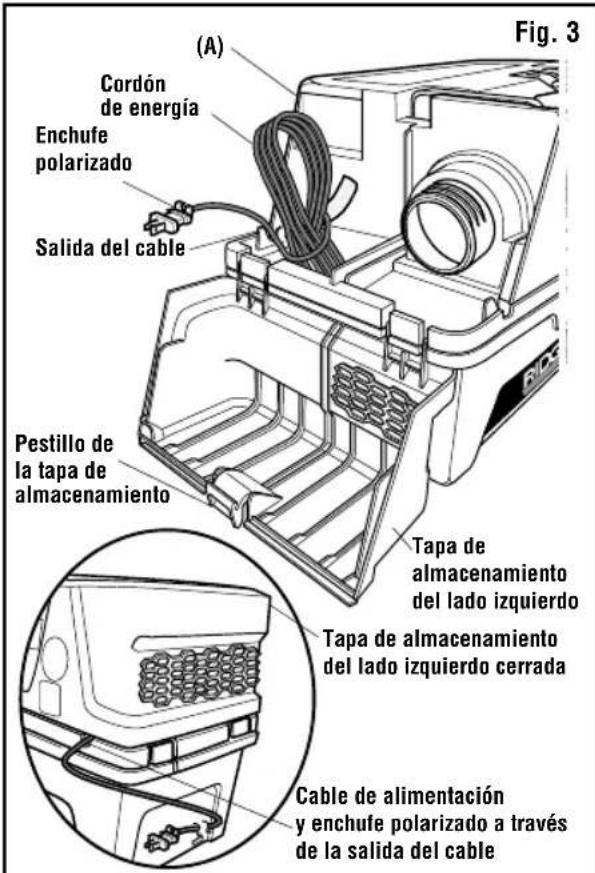

1. Empuje hacia abajo sobre el pestillo de la tapa de

almacenamiento del lado izquierdo, ubicado en la parte superior izquierda de ensamblaje del cabezal motriz. Abra la tapa de almacenamiento lateral para dejar al descubierto el compartimiento de almacenamiento del cable y el puerto del soplador. Por favor, consulte “FUNCIÓN DE SOPLADO” bajo la sección Utilización para obtener instrucciones de soplado.

2. Enrolle el cable de alimentación alrededor de la

mano hasta que llegue a una distancia de un pie o menos del recipiente de almacenamiento. Utilice la correa de Velcro para sujetar firmemente la bobina. El cable de alimentación enrollado debería estar ahora almacenado ordenadamente en el compartimiento de almacenamiento lateral.

3. Rote hacia arriba la tapa de almacenamiento del lado

izquierdo y acople a presión el pestillo en la posición correcta, almacenando el cable de alimentación.

1. Empuje hacia dentro sobre la tapa de la cubierta

superior para liberar el pestillo. Rote la tapa de la cubierta superior para dejar al descubierto el compartimiento de almacenamiento de accesorios.

2. Coloque la boquilla rinconera (D) y el cepillo para

polvo (E) en las ubicaciones específicas moldeadas en la carcasa del compartimiento, de la manera que se muestra en la ilustración. Solo estos dos accesorios específicos se deberán almacenar en esta ubicación.

3. Rote hacia abajo la tapa de la cubierta superior y

acople a presión el pestillo en la posición correcta, almacenando los accesorios. NOTA: Realice comprobaciones periódicas y vacíe todos los líquidos que haya en los compartimientos de accesorios y de almacenamiento del cable. ALMACENAMIENTO DE LA MANGUERA (Fig. 10)

1. Inserte la manguera expansible (F) con el extremo

en el que está la lengüeta de fijación en el puerto de entrada de la aspiradora, ubicado en el lado del tambor colector de polvo (B), encima de la etiqueta RIDGID SWEEP. Avance la manguera expansible (F) hacia arriba y alrededor del reborde de almacenamiento de la manguera y hacia abajo por el lado trasero para colocar el otro extremo de la manguera en el interior del puerto de entrada SWEEP. Tapa de almacenamiento del lado izquierdo (A) Cordón de energíaEnchufe polarizadoPestillo de la tapa de almacenamiento Correa Velcro Fig. 8 SWEEPOrificio deentrada dela aspiradoraLengüetade fijación dela mangueraEtiqueta SWEEP (F) Puerto de entrada SWEEP Reborde de almacenamiento de la manguera Fig. 10 (E) Tapa de la cubierta superior Pestillo de la tapa de la cubierta superior (D) Compartimiento de almacenamiento de accesorios Fig. 9 ALMACENAMIENTO ADVERTENCIA: No ponga ningún objeto en las aberturas de venti- lación. No recoja nada con la aspiradora cuando cualquiera de las aberturas de ventilación esté bloqueada; mantenga dichas aberturas libres de polvo, pelusa, pelo o cualquier cosa que pueda reducir el flujo de aire. SP7125 HD03000 2022.indb 19SP7125 HD03000 2022.indb 19 6/2/22 10:21 AM6/2/22 10:21 AM20 JALE Espárrago JALE Lengüeta del filtro (2) (C) (A) Jaula del filtroEmpaque de gomaEMPUJEHACIA ABAJOPlaca de filtroAgujero del filtro Fig. 11 MANTENIMIENTO FILTRO NOTA: Este filtro (C) está hecho de papel de alta calidad diseñado para detener partículas de polvo muy pequeñas. El filtro se puede usar para recoger material seco o pequeñas cantidades de líquido. Maneje el filtro cuidadosamente al quitarlo o al instalarlo. Es posible que se produzcan arrugas en los pliegues del filtro, pero dichas arrugas no afectarán el rendimiento del filtro. REMOCIÓN E INSTALACIÓN DEL FILTRO QWIK LOCK™ (Fig. 11)

1. Para desinstalar el filtro: Coloque los dedos debajo de

las dos lengüetas del filtro.

2. Mientras presiona hacia abajo con un pulgar sobre

el espárrago Qwik Lock™ que sobresale a través del centro de la placa del filtro, levante las lengüetas hasta que el filtro se libere.

3. Deslice el filtro hasta separarlo de la jaula del filtro.

La jaula del filtro y el flotador no se deberán retirar. IMPORTANTE: Para evitar daños a la rueda del soplador y al motor, reinstale siempre el filtro antes de utilizar la aspiradora para recoger residuos secos.

4. Para instalar el filtro: Deslice el filtro Qwik Lock™ (C)

sobre la jaula del filtro mientras alinea el espárrago Qwik Lock™ ubicado en la jaula del filtro con el agujero central de la placa del filtro integrada Qwik Lock™.

5. Asegúrese de que la empaquetadura de goma ubicada

en la parte inferior del filtro Qwik Lock™ (C) se asiente alrededor de la base de la jaula del filtro.

6. Presione firmemente la placa del filtro integrada Qwik

Lock™ hacia abajo alrededor del espárrago Qwik Lock™ hasta se acople a presión en la posición correcta. NOTA: Si la empaquetadura inferior y la placa del filtro integrada no se asientan correctamente en la jaula del filtro, el resultado podría ser que los residuos rebasen el filtro. El filtro se debe limpiar a menudo para mantener un rendimiento óptimo de la aspiradora. ADVERTENCIA: Para reducir el riesgo de lesiones debidas a un arranque accidental, desenchufe el cordón de energía antes de cambiar o limpiar el filtro.

LIMPIEZA DE UN FILTRO SECO

1. Se puede lograr una extracción parcial de residuos sin

quitar el filtro de la aspiradora. Golpee la parte superior de la tapa con la mano mientras la aspiradora está APAGADA.

2. Para obtener óptimos resultados de limpieza debido

a la acumulación de polvo, limpie el filtro en un área abierta.

3. Después de quitar el filtro de la aspiradora, saque los

residuos secos golpeando suavemente el filtro contra la pared interior del tambor para polvo. Los residuos se soltarán y caerán.

4. Para una limpieza a fondo del filtro seco con polvo fino

(sin residuos), haga pasar agua a través del filtro tal como se describe bajo “Limpieza de un filtro mojado”.

LIMPIEZA DE UN FILTRO MOJADO

Después de quitar el filtro, haga pasar agua a través de él usando una manguera o desde una espita. Tenga cuidado de que la presión del agua procedente de la manguera no sea tan fuerte como para dañar el filtro. IMPORTANTE: Después de limpiar el filtro, com pruebe si éste tiene desgarraduras o agujeros pequeños. No use un filtro que tenga agujeros o desgarraduras. Incluso un agujero pequeño puede hacer que se salga mucho polvo de la aspiradora. Cámbielo inmediatamente. Deje que el filtro se seque antes de reinstalarlo y almacenar la aspiradora o recoger residuos secos. ADVERTENCIA: Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, cualquier otro mantenimiento, reparación y ajuste deberá ser realizado por centros de servicio Autorizados, utilizando siempre piezas de repuesto RIDGID. ADVERTENCIA: No utilice la aspiradora sin la jaula del filtro y el flotador, ya que estas piezas evitan que entre líquido en el impulsor y dañe el motor. SP7125 HD03000 2022.indb 20SP7125 HD03000 2022.indb 20 6/2/22 10:21 AM6/2/22 10:21 AMNo. de pieza SP7125 No. de formulario SP7125 Impreso en México 03/22

2022 Emerson www.RIDGID.com Aspiradora para mojado/seco desmontable de 3 Galones EE.UU. (11 litros) Número de modelo HD03000 Clasificaciones eléctricas: 120 V 7,8 A 60 Hz Las piezas RIDGID se encuentran disponibles en línea conectándose a store.ridgid.com/wetdry Pida siempre por número de pieza –no por número de clave

ADVERTENCIA: SERVICIO DE AJUSTES Y REPARACIONES DE UNA ASPIRADORA PARA MOJADO/SECO

CON AISLAMIENTO DOBLE

En una aspiradora para mojado/seco con aislamiento doble se proporcionan dos sistemas de aislamiento en vez de conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato electro doméstico con aislamiento doble, ni se debe añadir a éste ningún medio de conexión a tierra. El servicio de ajustes y reparaciones de una aspiradora para mojado/seco con aislamiento doble requiere extremado cuidado y conocimiento del sistema, y debe ser realizado únicamente por personal de servicio competente. Las piezas de repuesto para la aspiradora para mojado/seco con aislamiento doble deben ser idénticas a las piezas que reemplazan. La aspiradora para mojado/seco con aislamiento doble está marcada con las palabras “DOUBLE INSULATED” (con aislamiento doble) y puede que el símbolo (un cuadrado dentro de un cuadrado) también esté marcado en los aparatos.Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora para mojado/seco. Este producto tiene una Política de garantía de satisfacción por 90 días, así como una Garantía limitada de por vida. Para obtener los detalles de la Garantía y de la Política, visite RIDGID.com/VacWarranty o llame al 1-800-4-RIDGID. ADVERTENCIA: Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora para mojado/seco. ADVERTENCIA: Todo el desmontaje y todas las reparaciones deberán ser realizados por personal calificado. SP7125 HD03000 2022.indb 21SP7125 HD03000 2022.indb 21 6/2/22 10:21 AM6/2/22 10:21 AM22
