MANUAL DE USUARIO RCPHW 450 Royal Catering

Manual de instrucciones

Használati útmutató

Brugsanvisning

HOT DOG STEAMER

Para garantizar el funcionamiento correcto de los productos de Royal Catering a largo plazo, se recomienda encarecidamente que solo encienda el aparato cuando el mando de temperatura esté a „cero.“ El uso del interruptor de encendido con una temperatura seleccionada distinta de „0“ puede conducir a daños en el pulsador ON-OFF.

VIGYÁZAT!

Características técnicas

Descripción del parámetro	Valor del parámetro
Denominación del producto	MÁQUINA A VAPOR PARA PERRITOS CALIENTES
Modelo	RCPHW 650	RCPHW 550	RCPHW 450
Voltaje de alimentación [V~] / Frecuencia [Hz]	230/50 230/50 230/50
Potencia nominal [W]	550	500	450
Rango de temperatura [°C]	37-100	37-100	37-100
Dimensiones del depósito [mm]	∅ 200 x 240	∅ 200 x 240	∅ 200 x 240
Dimensiones de la cesta [mm]	∅170 x 200	∅170 x 200	∅170 x 200
Capacidad del tanque de agua [l]	0,7 0,7 0,7
Número de pinchos para panes [und.]	4 2 0
Grado de protección IP	IPX3	IPX3	IPX3
Dimensiones [anchura × profundidad × altura; mm]	520x300x420	400x300x420	320x300x400
Peso [kg]	7,7	6,4	5,5

1. Descripción general

Este manual tiene como objeto el uso seguro y fiable de la herramienta. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

LEA ATENTAMENTE ESTE MANUAL ANTES DE TRABAJAR CON ESTA HERRAMIENTA.

Para extender la vida útil del equipo y garantizar su fiabilidad, el usuario tiene que asegurarse de que el funcionamiento y el mantenimiento sean correctos y se ajusten a las instrucciones de este manual. Las características técnicas y los datos incluidos en este manual son actuales. La información de este documento está sujeta a cambios en relación con mejoras de calidad, sin previo aviso. Teniendo en cuenta los avances tecnológicos y la capacidad de reducir el ruido, el aparato está desarrollado y construido para reducir al mínimo el riesgo relacionado con la exposición al ruido.

Aclaración de los símbolos

CE	El producto cumple con los requisitos de las correspondientes normas de seguridad.
	Antes de utilizar, leer atentamente el manual.
	Producto reciclable.
	¡NOTA! o ¡ADVERTENCIA! o ¡RECORDATORIO! que describe una situación particular (señal de advertencia general).
	¡ADVERTENCIA! ¡Peligro de choque eléctrico!
	¡Atención! ¡Tocar la superficie caliente puede provocar quemaduras!
	Terminal de conexión equipotencial

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

El manual original es la versión en idioma alemán. Las versiones en otros idiomas son traducciones del alemán.

2. Seguridad de uso

¡ADVERTENCIA! Leer todas las advertencias de seguridad y todos los manuales e instrucciones. El incumplimiento de avisos e instrucciones puede causar el choque eléctrico, el incendio, lesiones graves o la muerte.

Por el término “equipo” o “producto” en estas advertencias y en las descripciones del manual de uso se entiende la MÁQUINA A VAPOR PARA PERRITOS CALIENTES.

2.1. Seguridad eléctrica

a) La clavija de la herramienta eléctrica debe coincidir con el enchufe. Nunca modificar el enchufe de ninguna manera. Usar la clavija no modificada y el enchufe de alimentación correspondiente reducirá el riesgo de choque eléctrico.
b) No tocar las partes conectadas a tierra como tubos, radiadores, calderas y frigoríficos. Existe un mayor riesgo de descarga eléctrica al estar conectado a tierra y a la vez tocando un equipo expuesto a la lluvia directa, al pavimento mojado o al funcionamiento en un entorno húmedo. El ingreso del agua a la herramienta aumenta el riesgo de avería y descargas eléctricas.
c) No tocar el dispositivo con las manos mojadas o húmedas.
d) No utilizar el cable de forma incorrecta. Nunca manipular el equipo ni sacar la clavija tirando del cable. Mantener el cable alejado de las fuentes de calor, aceites, cantos cortantes o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Para trabajar con la herramienta al aire libre, usar un cable de extensión adecuado para uso en exteriores. El uso del cable de extensión adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.
f) Está prohibido utilizar la herramienta si el cable de alimentación está dañado o muestra signos visibles de desgaste. Si el cable de alimentación está dañado, debe ser reemplazado por el servicio técnico del fabricante o por un electricista calificado.
g) Para evitar el choque eléctrico, no sumergir el cable, el enchufe o el aparato en agua o en cualquier otro líquido. No trabajar con la herramienta en superficies mojadas.
h) ¡No utilizar la herramienta en interiores con mucha humedad / cerca de las aguas abiertas!

2.2. Seguridad en el área de trabajo

a) Mantener la zona de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Hay que ser previsor, observar lo que se hace y actuar con sentido común al utilizar el equipo.
b) No utilizar el dispositivo en atmósferas potencialmente explosivas, por ejemplo, en presencia de líquidos, gases o vapores inflamables.

c) Si se observa cualquier daño o anomalía en el funcionamiento del equipo, hay que apagarlo inmediatamente y comunicar el hecho ocurrido a una persona autorizada.
d) Cualquier reparación del producto deberá ser realizada por el servicio técnico del fabricante. ¡No reparar el producto por cuenta propia!
e) Si tiene alguna duda sobre el funcionamiento del producto, póngase en contacto con el servicio técnico del fabricante.
f) En caso de producirse un fuego o un incendio, solo deben utilizarse extintores de polvo o de nieve carbónica (CO2)para extinguir el equipo con tensión eléctrica.
g) No se permite la presencia de niños o personas no autorizadas en la zona de trabajo. (La falta de atención puede provocar la pérdida de control del equipo).
h) Utilizar la herramienta en una zona bien ventilada.
i) Controlar regularmente el estado de las etiquetas adhesivas de seguridad. Cuando las etiquetas son ilegibles, proceder a su sustitución.
j) Guardar el manual de uso para permitir su consulta en futuro. En caso de transmitir el equipo a otra persona, deberá entregarse también el manual de uso.
k) Mantener los elementos de embalaje y las partes pequeñas de montaje fuera del alcance de los niños.
I) Mantener el equipo fuera del alcance de los niños y los animales.
m) Si utiliza este equipo junto con otros, siga también las demás instrucciones de uso.

¡Recordatorio! proteger los niños y otras personas terceras mientras se utiliza el equipo.

2.3. Seguridad personal

a) No utilice la máquina si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos que limiten sustancialmente su capacidad para manejar el equipo.
b) El equipo no está destinado a ser utilizado por personas (incluidos los niños) con funciones mentales, sensoriales o intelectuales reducidas o con falta de experiencia y/o conocimientos, a menos que estén supervisadas por una persona responsable de su seguridad o que ésta les haya dado instrucciones cómo operar el equipo.
c) Mantener precaución y aplicar el sentido común durante el trabajo con el equipo. Un momento de distracción puede provocar lesiones graves del cuerpo.

d) Para evitar un arranque accidental, el usuario debe asegurarse que el interruptor está en la posición de apagado antes de conectarlo a una fuente de alimentación.
e) El dispositivo no es un juguete. Los niños deben ser supervisados para tener la seguridad de que no jueguen con el aparato.

2.4. Uso seguro del equipo

a) No utilice el dispositivo si el interruptor de alimentación ON/OFF no funciona correctamente (no conecta y desconecta la alimentación). Cuando una herramienta no se puede controlar con el interruptor, es peligrosa, no debe ser utilizada y debe ser reparada.
b) Desconectar el enchufe de la toma de corriente antes de realizar ajustes, cambiar accesorios o dejar la herramienta no utilizada. Esta medida preventiva reduce el riesgo de su puesta en marcha accidental.
c) Mantener el producto en buen estado técnico. Antes de cada uso comprobar si hay daños generales o daños relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). En el caso del daño, hacer reparar el equipo antes de usarlo.
d) Mantener el equipo fuera del alcance de los niños.
e) Cualquier operación de reparación y mantenimiento debe ser realizada por el personal cualificado y utilizando repuestos originales. Así la seguridad de uso será garantizada.
f) Para garantizar la integridad operativa diseñada del equipo, no retirar las cubiertas instaladas en fábrica ni desatornillar los pernos.
g) Al transportar y manipular el dispositivo desde el lugar de almacenamiento al lugar de uso, tener en cuenta las normas de prevención de riesgos laborales durante la manipulación, aplicables en el país donde se utilizan los dispositivos.
h) Se prohíbe mover, desplazar o girar el equipo durante su funcionamiento.
i) No dejar la herramienta conectada sin vigilancia.
j) Limpiar regularmente la herramienta para evitar la acumulación permanente de suciedad.
k) El dispositivo no es un juguete. Los niños no deben realizar la limpieza y el mantenimiento sin la supervisión de un adulto.
I) No manipular la estructura del equipo para cambiar sus parámetros o el diseño.
m) Mantener las herramientas lejos de fuentes de fuego y calor.
n) ¡No tapar los orificios de ventilación de la herramienta!
o) ¡ADVERTENCIA! Durante el uso, varias partes del equipo pueden tener temperaturas elevadas, ¡riesgo de quemaduras! ¡No tocar estas partes con las manos desnudas!

p) Nunca debe utilizarse el equipo sin agua en el depósito.

¡ADVERTENCIA! Aunque el equipo ha sido diseñado para ser seguro, con las protecciones adecuadas, y a pesar del uso de elementos de seguridad adicionales para el usuario, sigue existiendo un pequeño riesgo de accidente o lesión al manipular el equipo. Se recomienda mantener precaución y actuar con sentido común al utilizarlo.

3. Condiciones de uso

El equipo está diseñado únicamente para calentar las salchichas y panes para perritos-calientes. La máquina de perritos calientes no debe utilizarse para:

• calentar otros productos alimenticios;
• calentar líquidos que contengan azúcar, edulcorantes, ácidos, álcalis o alcohol;
• recalentar y calentar líquidos y/o materiales inflamables, nocivos para la salud, volátiles o similares;

En caso de cualquier daño producido por el uso distinto al uso previsto de la herramienta, será responsable el usuario.

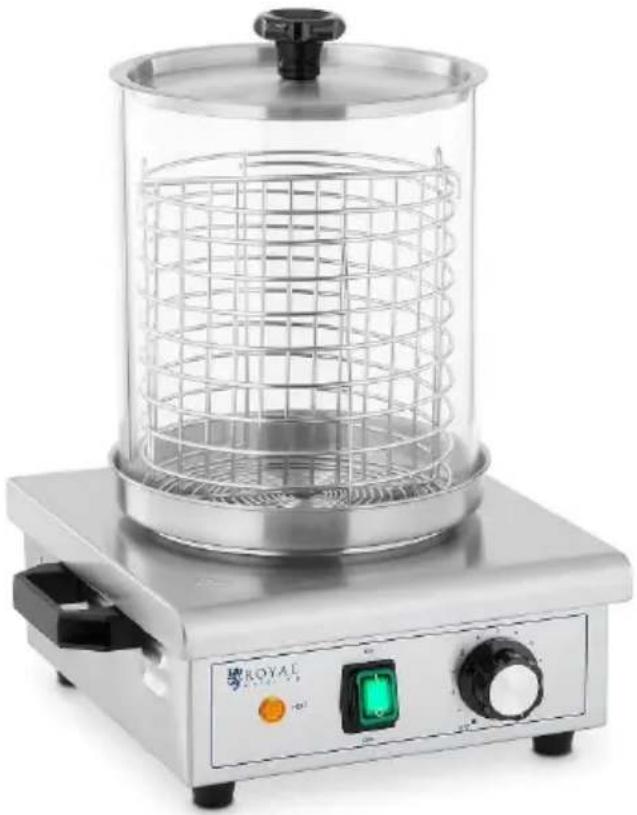

3.1. Descripción del dispositivo

RCPHW 450

Corte transversal por plano de referencia Dimensiones en milímetros

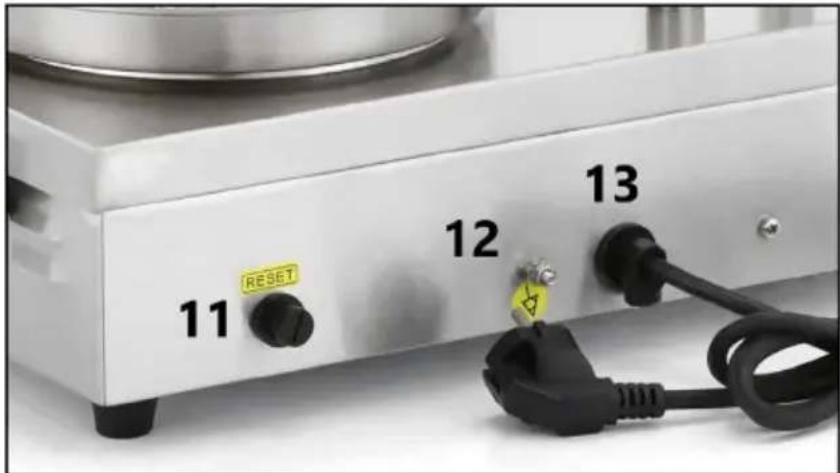

11 12 13 RESET

1 - Tapa
2 - Cilindro de vidrio
3 - Cesta para salchichas
4 - Depósito de agua
5 - Regulador de temperatura
6 - Interruptor principal ON/OFF
7 - Testigo de control de calentamiento

8 - Interruptor de calentamiento ON/OFF de pinchos para panes (no disponible en el modelo RCPHW 450)
9 - Agarradero
10 - Pinchos para panes (no disponible en el modelo RCPHW 450)
11 - Botón RESET
12 - Terminal de conexión equipotencial
13 - Cable de alimentación

3.2. Preparación para el trabajo

LUGAR DE USO

La temperatura de ambiente no debe exceder los 40°C y la humedad relativa no debe exceder el 85%. El dispositivo debe estar situado de manera que garantice una buena circulación de aire. Debe mantenerse una distancia mínima de 10 cm de cada pared del aparato. Mantenga el equipo alejado de cualquier superficie caliente. El equipo siempre debe utilizarse sobre una superficie plana, estable, limpia, resistente al fuego y seca, fuera del alcance de los niños y las personas con reducida capacidad psíquica, sensorial y mental. El dispositivo debe estar situado en un lugar con acceso libre al enchufe de alimentación. ¡Asegúrese de que la fuente de alimentación del dispositivo coincida con los datos indicados en la placa de características!

Antes del primer uso, desmonte todos los componentes y lávelos, así como todo el equipo.

TERMINAL DE CONEXIÓN EQUIPOTENCIAL

En la parte trasera del equipo se encuentra el terminal de conexión equipotencial [12] que se debe conectar de forma correcta al sistema de conexiones equipotenciales antes de usar el equipo. Esta operación debe realizarse por un electricista cualificado.

3.3. Trabajo con el equipo

1) Conecte el equipo a una toma de corriente.
2) El depósito de agua (4) debe llenarse con agua hasta aprox. 34 de su altura.
3) Enciende el equipo poniendo el interruptor principal (6) en la posición „ON”.
4) Seleccione la temperatura deseada girando el regulador (5). El elemento de calentamiento comenzará a calentar el cilindro de vidrio.
5) El interruptor de calentamiento de los pinchos para panes (8) poner en la posición „ON”. Los pinchos para panes (10) empezarán a calentarse.
6) Antes del uso se debe calentar debidamente los pinchos para panes. Tan pronto como se alcance la temperatura óptima, el diodo naranja (7) se apagará, y el elemento de calentamiento dejará de calentar.

7) Tan pronto como la temperatura del equipo baje de nuevo, el equipo automáticamente volverá a calentar.
8) Una vez terminado el trabajo con el equipo:

a) girar el regulador de termostato (5) a la posición „OFF“,
b) apagar el calentamiento de los pinchos usando el botón (8),
c) apagar el equipo con el botón (6).

NOTA: Se recomienda que antes de apagar el equipo con el interruptor principal (6) poner los demás elementos de control en la posición „OFF” siguiendo el orden que se muestra en las instrucciones.

9) Desconecte el equipo a la alimentación, cuando no está en uso.

INSTRUCCIONES DE USO

• En determinados casos durante el primer uso, del interior del equipo puede venir humo de los elementos calentadores. Es completamente normal. Solo debe asegurarse una ventilación adecuada.
• comprobar regularmente el nivel del agua en el depósito (4). ¡Nunca debe utilizarse el equipo sin agua en el depósito!
• Colocar los panes en los pinchos solo cuando los pinchos estén bien calientes.

REINICIO

En caso de sobrecalentamiento el equipo se apagará automáticamente. En este caso se debe apagar el equipo y esperar hasta que se enfríe, a continuación pulsar el botón RESET [11] para permitir volver a encenderlo.

3.4. Limpieza y mantenimiento

a) Antes de cualquier limpieza, ajuste, sustitución de accesorios y cuando el equipo no esté en uso, desconecte el enchufe de la red y deje que el equipo se enfríe por completo.
b) Después de enfriar el equipo se debe retirar el depósito de agua, vaciarlo y limpiarlo. Se debe realizar esta operación después de cada uso para mantener el equipo en perfecto estado higiénico durante todo el tiempo.
a) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.
b) Para la limpieza del equipo sólo deben utilizarse detergentes suaves destinados a la limpieza de superficies que entren en contacto con alimentos.
c) Dejar secar completamente todas las piezas después de cada limpieza, antes de volver a usar el dispositivo.
d) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.
e) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.

f) Asegúrese de que el agua no penetre a través de los orificios de ventilación de la carcasa.
g) Los orificios de ventilación deben limpiarse con un cepillo y el aire comprimido.
h) Se deben realizar inspecciones periódicas del equipo para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.

i) Limpiar con un paño suave.

ELIMINACIÓN DE DISPOSITIVOS USADOS.

Al final de su vida útil, este producto no debe desecharse con la basura doméstica normal, sino que debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Lo informa el símbolo ubicado en el producto, en las instrucciones de uso o en el embalaje. Los materiales utilizados en este equipo son reciclables de acuerdo con su marcado. Se contribuye de forma importante a la protección del medio ambiente reutilizando, reciclando o eliminando de otra forma los equipos usados.

La administración local le proporcionará información sobre el punto adecuado para desechar los equipos usados.

RESOLUCIÓN DE PROBLEMAS

Problema	Posible causa	Medida
Regulador de temperatura está encendido, el testigo de control de la conexión a la red no se ilumina, el equipo no calienta.	Elemento de alimentación está dañado.	Póngase en contacto con el servicio de asistencia técnica.
Regulador de temperatura está encendido, el testigo de control de la conexión a la red no se ilumina, pero el equipo calienta.	Testigo de control está dañado.
Regulador de temperatura está encendido, el testigo de control de la conexión a la red se ilumina, pero el equipo no calienta.	Elemento calefactor está dañado.
