BEDIENUNGSANLEITUNG RCPHW 450 Royal Catering

Um einen langen und störungsfreien Betrieb (Nutzung) der Geräte von Royal Catering zu gewährleisten, empfehlen wir den Haptschalter nur dann zu benutzen, wenn der Temperaturregler auf 0 eingestellt ist. Die Benutzung des Hauptschalters, während der Temperaturregler einen anderen Wert als 0 anzeigt, kann die Lebensdauer / die Langlebigkeit des Hauptschalters wesentlich begrenzen.

ATTENTION!

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	HOT DOG WÄRMER
Modell	RCPHW 650	RCPHW 550	RCPHW 450
Versorgungsspannung [V~] / Frequenz [Hz]	230/50 230/50 230/50
Nennleistung [W]	550	500	450
Temperaturbereich [°C]	37-100	37-100	37-100
Behälterabmessung [mm]	∅ 200 x 240	∅ 200 x 240	∅ 200 x 240
Abmessung des Korbs [mm]	∅170 x 200	∅170 x 200	∅170 x 200
Wassertankvolumen [l]	0,7	0,7	0,7
Anzahl der Brötchenspieße [Stk.]	4 2 0
IP-Schutzart	IPX3	IPX3	IPX3
Abmessungen [Breite x Tiefe x Höhe; mm]	520x300x420	400x300x420	320x300x400
Gewicht [kg]	7,7	6,4	5,5

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erläuterung der Symbole

	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation (allgemeines Warnzeichen).
	ACHTUNG! Warnung vor elektrischer Spannung!
	Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
	Potenzialausgleichsklemme

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf den HOT DOG WÄRMER.

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten oder masseführenden Oberflächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.
c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Benutzen Sie das Netzkabel nicht zweckentfremdet. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Wenn Sie das Gerät im Freien betreiben, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Gebrauch im Freien vorgesehenen Verlängerungskabels vermindert das Risiko eines Stromschlags.
f) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!

2.2. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.

b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub.

c) Falls Beschädigungen an dem Gerät festgestellt werden oder Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend ausgeschaltet werden und dieser Umstand muss einer autorisierten Person mitgeteilt werden.

d) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!

e) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.

f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um das unter Spannung stehende Gerät zu löschen.

g) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)

h) Verwenden Sie das Gerät in gut belüfteten Bereichen.

i) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.

j) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.

k) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.

I) Halten Sie das Gerät von Kindern und Tieren fern.

m) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.

Hinweis! Es muss darauf geachtet werden, dass Kinder und andere Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden müssen.

2.3. Persönliche Sicherheit

a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.

b) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen und geistigen Funktionen oder ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu bedienen ist.

c) Bei der Nutzung des Geräts muss mit Vorsicht und gesundem Menschenverstand vorgegangen werden. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
d) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
e) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. Sichere Verwendung des Geräts

a) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
b) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs- und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
c) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.
d) Halten Sie das Gerät von Kindern fern.
e) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
f) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
g) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
h) Das Verschieben, Verstellen und Drehen des Geräts bei laufendem Betrieb ist untersagt.
i) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
j) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

k) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
I) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
m) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
n) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden!
o) ACHTUNG! Einige Teile des Geräts können während der Arbeit sehr große Temperaturen erreichen – es besteht Verbrennungsgefahr! Berühren Sie diese Teile nicht mit bloßen Händen!
p) Das Gerät darf niemals ohne Wasser im Behälter verwendet werden.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Das Gerät ist ausschließlich zum Aufwärmen von Würstchen und Hot-Dog-Brötchen bestimmt. Der Hot-Dog-Erwärmer darf nicht für Folgendes verwendet werden:

• Erhitzen von anderen Lebensmitteln;
• Erhitzen von Flüssigkeiten, die Zucker, Süßstoff, Säuren, Laugen oder Alkohol enthalten;
• Erhitzen und Aufwärmen von brennbaren, gesundheitsschädlichen, flüchtigen oder ähnlichen Flüssigkeiten und / oder Materialien.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

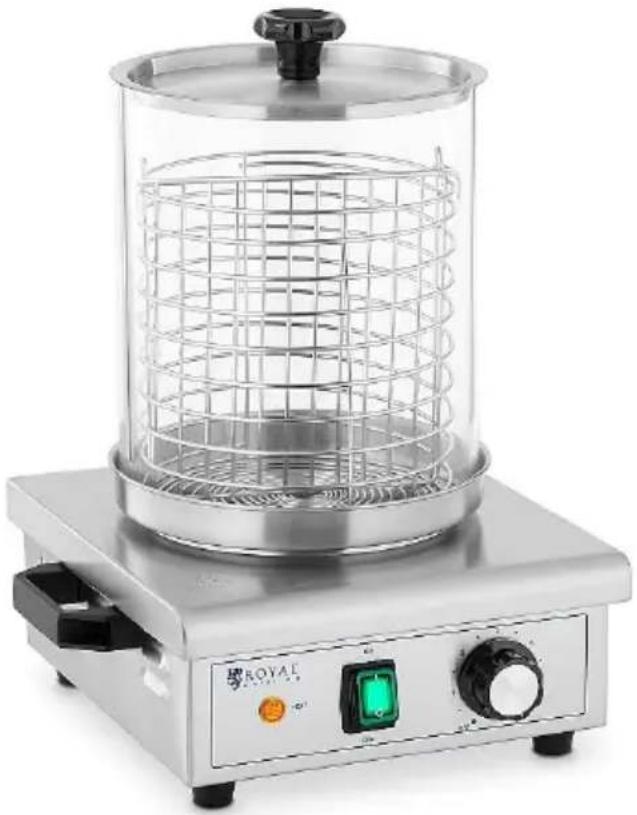

3.1. Beschreibung des Geräts

RCPHW 450

1 - Deckel
2 - Glaszylinder
3 - Würstchenkorb
4 - Wassertank
5 - Drehregler der Temperatureinstellung
6 - ON/OFF-Hauptschalter
7 - Kontrollleuchte Heizen

8 - ON/OFF-Schalter für das Beheizen der Brötchen-Heizspieße (nicht verfügbar für das Modell RCPHW 450)
9 - Griff
10 - Brötchen-Heizspieße (nicht verfügbar für das Modell RCPHW 450)
11 - RESET-Taste
12 - Potenzialausgleichsklemme
13 - Versorgungsleitung

3.2. Vorbereitung für den Betrieb

POSITIONIERUNG DES GERÄTS

Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 % nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 10 cm muss von allen Seiten des Geräts eingehalten werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen, feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

Vor der ersten Nutzung müssen alle Teile abgenommen und gewaschen werden. Das ganze Gerät muss ebenfalls gereinigt werden.

POTENZIALAUSGLEICHSKLEMME

Auf der Rückseite des Geräts befindet sich die Potenzialausgleichsklemme [12], vor der Nutzung des Geräts korrekt an das Potenzialausgleischssystem angeschlossen werden muss. Dies sollte durch einen qualifizierten Elektriker durchgeführt werden.

3.3. Arbeit mit dem Gerät

1) Gerät an die Stromversorgung anschließen.
2) Der Wasserbehälter (4) muss auf ca. 34 der Höhe mit Wasser gefüllt werden.
3) Das Gerät einschalten, indem der Hauptschalter (6) auf die Position „ON“ gestellt wird.
4) Die gewünschte Temperatur mit dem Drehregler (5) einstellen. Das Heizelement beginnt das Aufheizen des Glaszylinders.
5) Den Schalter für das Beheizen der Brötchen-Heizspieße (8) auf die Position „ON“ stellen. Die Brötchen-Heizspieße (10) beginnen sich zu erhitzen.

6) Vor der Nutzung müssen die Brötchen-Heizspieße entsprechend aufgeheizt werden. Wenn die eingestellte Temperatur erreicht wird, erlischt die orangene Diode (7) und das Heizelement unterbricht das Aufheizen.
7) Wenn die Temperatur des Geräts abfällt, beginnt das Gerät automatisch wieder mit dem Aufheizen.
8) Nach Abschluss der Arbeit mit dem Gerät:

a) Den Drehregler für die Temperatureinstellung (5) auf die Position „OFF“ stellen;
b) Das Aufheizen der Heizspieße mit der Taste (8) ausschalten;
c) Das Gerät mit der Taste (6) ausschalten.

ACHTUNG: Bevor das Gerät mit dem Hauptschalter (6) ausgeschaltet wird, wird empfohlen, dass alle anderen Steuerelemente, gemäß der in der Bedienungsanleitung angegebenen Reihenfolge, in die Position „OFF“ gestellt werden.

9) Das Gerät von der Stromversorgung trennen, wenn es nicht verwendet wird.

ANWENDUNGSHINWEISE

• In einigen Fällen kann es bei der Erstinbetriebnahme aus dem Geräteinneren zur Rauchbildung kommen, die von den Heizelementen verursacht wird. Dies ist ein völlig normales Phänomen. Es muss lediglich eine entsprechende Lüftung sichergestellt werden.
• Der Füllstand im Wasserbehälter (4) muss regelmäßig überprüft werden. Das Gerät darf niemals ohne Wasser im Behälter verwendet werden!
• Die Brötchen dürfen erst dann auf den Heizspießen aufgesetzt werden, wenn diese gut aufheizt sind.

RESET

Wenn es zu einer Überhitzung des Geräts kommt, wird es automatisch ausgeschaltet. In diesem Fall muss das Gerät ausgeschaltet werden und es muss abgewartet werden, bis es abgekühlt ist, danach kann die RESET-Taste [11] gedrückt werden, um das Gerät erneut einzuschalten.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.
b) Nach dem Abkühlen des Geräts kann der Wasserbehälter herausgenommen, geleert und gereinigt werden. Diese Tätigkeit sollte nach jeder Nutzung ausgeführt werden, damit das Gerät stets in einem einwandfreien hygienischen Zustand gehalten wird.
a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.

b) Für die Reinigung des Geräts dürfen nur milde Reinigungsmittel verwendet werden, die für die Reinigung von Oberflächen bestimmt sind, die mit Lebensmitteln in Berührung kommen.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
f) Achten Sie darauf, dass kein Wasser durch die Lüftungsöffnungen des Gehäuses eindringt.
g) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
h) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
i) Für die Reinigung des Geräts muss ein weiches Tuch verwendet werden.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Maßnahme
Der Temperaturregler ist eingeschaltet, die orangene Kontrollleuchte, die den Netzanschluss signalisiert, leuchtet nicht, das Gerät wird nicht aufgeheizt.	Das Versorgungsmodul ist defekt.	Kontaktieren Sie den Kundendienst.
Der Temperaturregler ist eingeschaltet, die orangene Kontrollleuchte, die den Netzanschluss signalisiert,leuchtet nicht, aber das Gerät wird aufgeheizt.	Die Kontrollleuchte ist defekt.
Der Temperaturregler ist eingeschaltet, die orangene Kontrollleuchte, die den Netzanschluss signalisiert, leuchtet, aber das Gerät wird nicht aufgeheizt..	Das Heizelement ist defekt.

Technical Data

Description of the parameter	Value of the parameter
Product name	HOT DOG STEAMER
Model	RCPHW 650	RCPHW 550	RCPHW 450
Supply voltage [V~] / Frequency [Hz]	230/50 230/50 230/50
Rated power [W].	550	500	450
Temperature range [°C]	37-100	37-100	37-100
Tank dimensions [mm]	∅ 200 x 240	∅ 200 x 240	∅ 200 x 240
Basket dimensions [mm]	∅170 x 200	∅170 x 200	∅170 x 200
Water tank capacity [l]	0.7	0.7	0.7
Number of bun skewers [pieces]	4 2 0
IP code	IPX3	IPX3	IPX3
Dimensions [Width x Depth x Height; mm]	520x300x420	400x300x420	320x300x400
Weight [kg]	7.7	6.4	5.5

UMWELT - UND ENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
