MD8TU - Sistema de ventilación BEST - Manual de uso y guía de instrucciones gratis

Tipo de producto	Válvula automática de aire de compensación para campana de cocina
Modelo	MD8TU (8 pulgadas / 20,3 cm)
Marca	BEST (por Broan)
Alimentación eléctrica	24 V CA mediante transformador incluido
Dimensiones del conducto	8 pulg (20,3 cm) de diámetro
Componentes incluidos	Válvula motorizada, transformador, presostato, sonda, tubo PVC 1/4 pulg D.I. (30 cm), junta, 6 tornillos para chapa
Función principal	Permite la entrada de aire fresco exterior durante el funcionamiento de una campana compatible (BEST, Broan Elite, Broan)
Método de activación	Mediante presostato que detecta un aumento de presión estática (≥ 0,05 pulg Ps)
Uso previsto	Instalación en una vivienda, protegido de la humedad, accesible para inspección
Mantenimiento regular	Limpiar la rejilla antipájaros exterior, limpiar/reemplazar los filtros, retirar nieve/escombros, inspección anual por un profesional
Seguridad - Corte de alimentación	Cortar la alimentación en el panel eléctrico antes de cualquier mantenimiento o limpieza
Seguridad - Instalación	Realizada por un profesional calificado, conforme a las normas locales (NFPA, ASHRAE, códigos de construcción)
Distancia mínima de la toma de aire	3 m (10 pies) de cualquier respiradero de aparato de combustión, chimenea, respiradero de baño/cocina
Altura mínima de la toma de aire	30 cm (1 pie) sobre el suelo
Activación no deseada	Posible en condiciones extremas; puede resolverse añadiendo una válvula antirretorno
Piezas de repuesto disponibles	Conjunto presostato (97018853), transformador 24 V (97013273), válvula motorizada 6/8/10 pulg (99527207/08/460)
Compatibilidad de tapas murales recomendadas	Modelos Broan: 641FA (6 pulg), 643FA (8 pulg), WC638, 639, etc.
Temperatura mínima del aire de retorno	Debe cumplir con los requisitos del fabricante del sistema de calefacción/climatización
Garantía	Consulte el sitio www.broan.ca para la declaración de garantía

Preguntas frecuentes - MD8TU BEST

¿Para qué sirve la Válvula automática de aire de compensación Broan?

La válvula permite la entrada de aire fresco en la vivienda cuando se pone en marcha un dispositivo de evacuación compatible (campana BEST, Broan Elite o Broan). Evita la presión negativa y mejora la ventilación.

¿La válvula suministra aire a los aparatos de combustión como un calentador de agua o un equipo de calefacción?

No. La válvula solo se abre cuando la campana está en funcionamiento y no debe utilizarse para suministrar aire de combustión a otros aparatos. Se necesitan otros medios para garantizar un suministro adecuado.

¿Cómo saber si una campana necesita un aporte de aire de compensación?

Algunos códigos lo exigen para campanas de más de 300 pies³/min. Se recomienda en casas herméticas o con aparatos de combustión ventilados por la atmósfera.

¿Qué ventajas tiene proporcionar aire de compensación para reemplazar el aire evacuado por una campana de cocina?

Esto permite filtrar el aire entrante, evitar la despresurización y mejorar la evacuación de contaminantes.

¿La norma ASHRAE 62.2-2007 exige el uso de una válvula de aire de compensación?

No, no exige específicamente la válvula, pero limita el caudal de evacuación neta en ciertas circunstancias (sección 6.4).

¿Puedo usar la Válvula automática de aire de compensación Broan con otros aparatos de mi vivienda?

No, es únicamente compatible con las campanas BEST, Broan Elite o Broan. Consulte la Guía de aplicación para los modelos exactos.

¿De qué maneras puedo instalar esta válvula en mi casa?

El método más común es conectarlo al sistema de conductos central. El aire fresco entra por la válvula y se distribuye por los conductos.

¿Qué hacer si mi casa no tiene conductos de ventilación?

La válvula se puede instalar directamente en un registro de pared o techo. Consulte la Guía de aplicación en www.broan.com.

¿Qué sucede después de un corte de energía?

El sistema conserva su configuración y reanuda su funcionamiento normal una vez restablecida la corriente.

¿Cómo mantener el sistema de válvula?

Limpie regularmente la rejilla antipájaros exterior, reemplace los filtros, retire la nieve y los escombros, y haga inspeccionar el sistema por un profesional durante el mantenimiento de la calefacción.

MANUAL DE USUARIO MD8TU BEST

REGULADOR DE AIRE AUTOMÁTICO DE REPUESTO, CON TRANSFORMADOR E INTERRUPTOR DE PRESIÓN

Registre este producto en www.broan.com/register. Para Declaración de garantía, o para pedir piezas de servicio: vaya a www.broan.com y escriba el modelo en el campo "Model Search" en la parte superior de la página.

1. Una o más personas calificadas deben realizar el trabajo de instalación y el cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes, incluidos los códigos y las normas de construcción específicos de protección contra incendios.
2. Las pruebas de rendimiento validadas certificado para su uso con las campanas de BEST, Broan, y Broan Elite.
3. Esta unidad no está diseñada para suministrar aire de combustión para los electrodomésticos que queman combustible.
4. No conecte la unidad directamente a un electrodoméstico de combustión de ningún tipo.
5. Es necesario suficiente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades normativas locales.
6. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
7. Cuando realice la instalación, el servicio o la limpieza de la unidad, se recomienda que use gafas de seguridad y guantes.
8. En climas extremos, que incluyen tormentas de nieve, asegúrese de que el área de admisión para el conducto de aire exterior no esté bloqueada y que pueda suministrar una trayectoria despejada para que el aire exterior entre al sistema.
9. Al cortar o perforar a través de la pared o del cielo raso, no dañe el cableado eléctrico ni otros servicios ocultos.
10. Al crear muescas o al perforar la estructura, lo cual incluye apoyos para el piso, vigas y montantes de pared, cumpla con las limitaciones de los códigos y del fabricante respecto a las modificaciones permitidas sobre estos miembros estructurales.
11. Esta unidad está diseñada para instalarse dentro de la casa en un sitio protegido contra la humedad.
12. Esta unidad debe estar en un sitio accesible que permita la inspección de la misma.
13. Use la unidad solo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluye en este documento.
14. Cuando la legislación federal, provincial o estatal incluya requisitos más estrictos de instalación o de certificación, los requisitos ya mencionados prevalecen sobre los de este documento, y el instalador acepta cumplir con ellos a sus propias expensas.

PRECAUCIÓN

1. No sitúe la entrada de aire exterior cerca de materiales peligrosos o explosivos.
2. La unidad no deberá instalarse de tal manera que introduzca aire de entresuelos, cocheras, áticos, unidades de vivienda adyacentes u otros sitios dentro de la estructura del edificio. La unidad deberá instalarse de tal manera que introduzca el aire directo del exterior.
3. No tienda el conducto de aire exterior directamente arriba o más cerca de 2 pies (60 cm) de cualquier caldera o su pleno de suministro, calentador u otro aparato que genere calor.
4. Cualquier conducto que se utilice en conjunto con el regulador se debe instalar cumpliendo con todos los códigos locales y nacionales que correspondan.
5. No haga funcionar el regulador para que introduzca aire fresco hasta que todos los filtros del sistema, incluyendo el filtro del sistema de conductos centrales, se hayan instalado según el diseño del sistema.
6. Lea la etiqueta de especificaciones de la unidad que tiene el producto para ver información y requisitos adicionales.
7. La entrada de aire exterior, los conductos y los filtros del regulador se deben inspeccionar y mantener con regularidad.
8. Aisle el conducto y el regulador para prevenir la acumulación de condensación en climas fríos. Se recomiendan barreras de vapor a ambos lados del aislamiento.8. Dans les climats froids, isolez le conduit et le clapet pour éviter la condensation. Il est conseillé de placer un coupe-vapeur des deux côtés de l'isolant.

PLANEACIÓN DE LA INSTALACIÓN

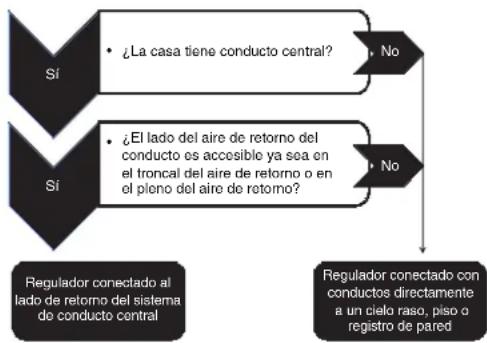

La planeación de la instalación requiere primero que seleccione el criterio de instalación más adecuado. El siguiente cuadro ofrece sugerencias del criterio de instalación más eficaz considerando algunos factores importantes. A continuación se indican más detalles sobre los dos tipos principales de instalación.

UBICACIÓN DE LA ENTRADA DEL AIRE EXTERIOR

El diseño y el sitio adecuados de la ubicación de la entrada de aire exterior son vitales para garantizar que el regulador pueda suministrar de manera segura y confiable una abertura para que entre el aire fresco a la casa. Se deben cumplir los siguientes requisitos para la ubicación de la entrada del aire exterior:

• La entrada de aire exterior se encuentra a un mínimo de 10 pies (3 m) de las ventilaciones de los electrodomésticos de combustión, chimeneas, tiros de plomería y ventilaciones de extracción del baño o la cocina. Si los códigos locales tienen requisitos de separación más estrictos, deberán ser aplicados.
• La entrada de aire exterior se coloca a suficiente altura del rasante para prevenir que sea bloqueada por nieve u otros residuos como hojas, y a un mínimo de 1 pie (30 cm) por arriba del rasante.
• El regulador de aire de repuesto no debe extraer aire de entresuelos, cocheras, áticos, unidades de vivienda adyacentes o cualquier parte cerrada del edificio. El regulador debe instalarse para tomar aire directamente del exterior.

PROTECCIÓN PARA LA ABERTURA DE LA ENTRADA DEL AIRE EXTERIOR

Debido a que el regulador, en conjunto con la tapa del extremo y el conducto de aire exterior instalados en el regulador, permitirá que entre aire exterior al entorno interior, es importante cumplir con los siguientes requisitos:

• Las tapas para pared de entrada de aire fresco modelos 641FA (6 pulg./15 cm) y 643FA (8 pulg./20 cm) incluyen mallas para pájaros como protección para impedir la entrada de animales y desperdicios del exterior. Limpie las mallas con frecuencia y no las quite.
• Si se usa una malla para pájaros diferente a la malla protectora, debe cubrir toda la abertura del conducto de aire exterior. La malla también debe tener aberturas de por lo menos 14 pulg. (6 mm), pero no mayores de 12 pulg. (13 mm).
• La abertura de entrada de aire exterior debe cumplir con las disposiciones de los códigos locales para proteger las aberturas en las paredes exteriores, incluyendo pasos para prevenir que entre humedad alrededor de la abertura.

Tome en cuenta que la malla sobre la abertura de aire exterior no es un filtro. Está diseñada para prevenir la entrada de hojas, animales o desperdicios al conducto de aire exterior. Es necesario contar flujo hacia abajo con un filtro para extraer polen, polvo y otras partículas transportadas por el aire. Las posibles ubicaciones del filtro se muestran más abajo, en la sección de Instalaciones típicas.

REQUISITOS MÍNIMOS DE LA TEMPERATURA DEL AIRE DE RETORNO

Los fabricantes del equipo HVAC pueden tener requisitos mínimos para la temperatura del aire en el pleno de aire de retorno. La introducción de aire exterior al lado de retorno el sistema de conductos centrales puede afectar esta temperatura. El instalador debe ajustar tanto el tamaño del conducto de aire exterior como la ubicación de su conexión al lado de retorno del sistema de conductos centrales, de tal manera que se cumplan los requisitos de temperatura mínima del aire bajo condiciones de diseño.

LO QUE SE INCLUYE EN EL PAQUETE

• Regulador motorizado
• Transformador
• Conjunto del interruptor de presión, que incluye:

- Interruptor de presión

• Sonda
• Tubo de PVC de 12 pulg. (30 cm) y ¼ pulg. (6 mm) de D.I.
• Empaque
• (6) Tornillos para chapa metálica

HERRAMIENTAS REQUERIDAS

• Dado de 1/4 pulg.
• Destornillador plano o Phillips
• Broca para taladro de 3/8 pulg.
• Cinta para conductos
• Cable de bajo voltaje (2 conductores)
• (2) Terminales con paleta hembra de 1/4 de pulg.
• Tuercas para cable

INSTALACIONES TÍPICAS

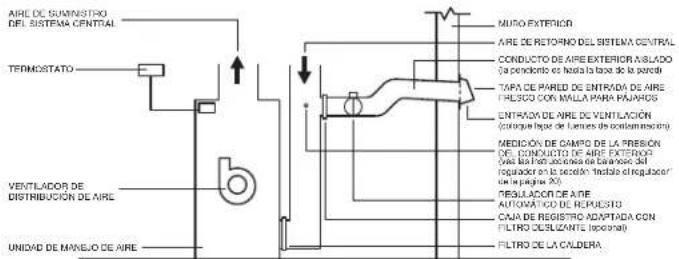

Las instalaciones van a variar de acuerdo con la ubicación de la casa donde se instale la unidad y del modelo de regulador que se use. Utilice las siguientes ilustraciones y notas como guía para su propia instalación. Siempre cumpla con los requisitos de los códigos locales y, en cualquier caso donde alguno de los detalles que se muestran a continuación tenga conflicto con los códigos locales, se aplicará la disposición del código local.

AIRE DE SUMINISTRO DEL SISTEMA CENTRAL TERMOSTATO VENTILADOR DE DISTRIBUCIÓN DE AIRE UNIDAD DE MANEJO DE AIRE MUNO EXTERIOR ARE DE RETORNO DEL SISTEMA CENTRAL CONDUCTO DE AIRE EXTERIOR AÑALDO (a) pendimiento es hasta la fase de la pardo TAPA DE PAREO DE ENTRADA DE AIRE PILSCO CON MALLA PARA PAJAROS ENTRADA DE AIRE DE VENTILACIÓN (cotrigual lugar de Lunes de contaminación) MEDICIÓN DE CAMPO DE LA PRESIÓN DEL CONDUCTO DE AIRE EXTERIOR (ves las han abiertos de balance del regulator en la sección "lendible de regulator" de la página (2) REGULACIÓN DE AIRE AUTORAJO DO DE REPLICATO CANA DE REGISTRO ADAPTADA CON FILTRO DUBILIZANTE (apprimal) FILTRO DE LA CALDERA

Regulador conectado al lado de retorno del sistema de conducto central.

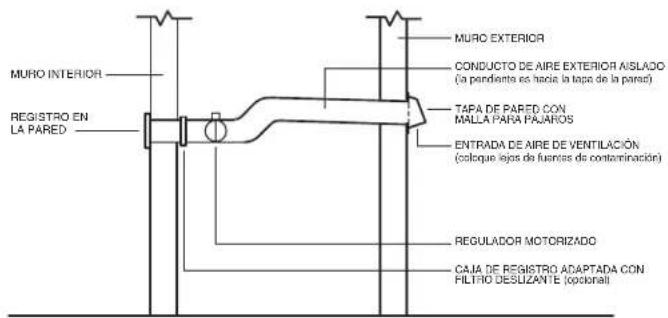

MURO INTERIOR REGISTRO EN LA PARED MURO EXTERIOR CONDUCTO DE AIRE EXTERIOR AISLADO (la perdente es hacia la tape de la paree) TAPA DE PARED CON MALLA PARA PAJAROS ENTRADA DE AIRE DE VENTILACIÓN (coloque lejos de fuences de contaminación) REGULADOR MOTORIZADO CAJA DE REGISTRO ADAPTADA CON FILTRO DESUZANTE (optional)

Regulador conectado con conductos de aire exterior directamente a un cielo raso, piso o registro de pared.

INSTALE EL REGULADOR

AL AIRE DE RETORNO DEL SISTEMA CENTRAL O REGISTRO DE PARED INTERIOR TORNILLO DE FIJACIÓN AIRE EXTERIOR FLUJO DE AIRE FLUJO DE AIRE ALERÓN DEL REGULADOR (instale en la posición vertical mostrada)

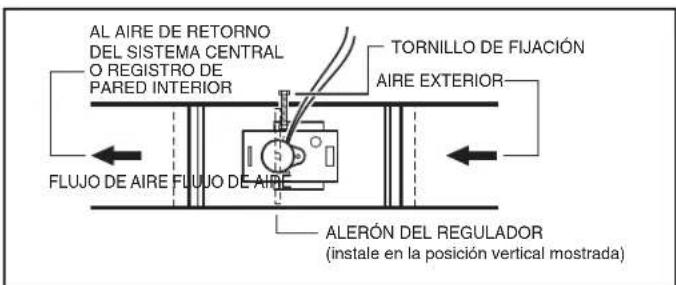

Instale el regulador como se ilustra. Asegúrese de que el alerón se encuentre en posición vertical cuando se cierre y que la electricidad esté desconectada. Se puede usar el tornillo de fijación para ajustar la abertura del regulador, con lo cual se balancea la presión de aire interior y exterior cuando la campana extrae aire a alta velocidad.

FUNCIONAMIENTO DEL INTERRUPTOR DE PRESIÓN

El interruptor de presión está diseñado para funcionar cuando la presión estática aumenta a 0.05 pulg. Ps o más. Podría no funcionar a bajas velocidades, ya que la presión está por debajo de este límite.

MÚLTIPLES REGULADORES

Tal vez se requiera más de un regulador para equilibrar el sistema. Si se requiere más de uno, use (1) MD6TU o MD8TU y luego use los reguladores MD6 o MD8 como reguladores adicionales.

INSTALACIÓN DEL INTERRUPTOR DE PRESIÓN Y SONDA

Para que la sonda y el interruptor de presión funcionen con eficacia, la tapa para techo o pared debe tener un regulador cargado por resorte. Se recomiendan los siguientes productos Broan:

MODELOS PARA TAPA DE TECHO:

437 - Alta capacidad, hasta 1200 cfm

634 / 644 - Para 3 14 × 10 pulg. (8.3 x 25.5 cm) y hasta 8 pulg. (20.3 cm) redondo

634M – Para conducto redondo de 6 pulg. (15 cm)

MODELOS PARA TAPA DE PARED:

WC638 - Para conducto de 3¼ x 14 pulg. (8.3 x 35.6 cm)

639 / 649 - Para conducto de 3 14 × 10 pulg. (8.3 x 25.4 cm)

647 - Para conducto redondo de 7 pulg. (17.8 cm)

843BL / 641 - Para conducto redondo de 6 pulg. (15 cm)

643 / 643FA - Para conducto redondo de 8 pulg. (20.3 cm)

613 - Para conducto redondo de 12 pulg. (30.5 cm)

441 - Para conducto redondo de 10 pulg. (25.5 cm)

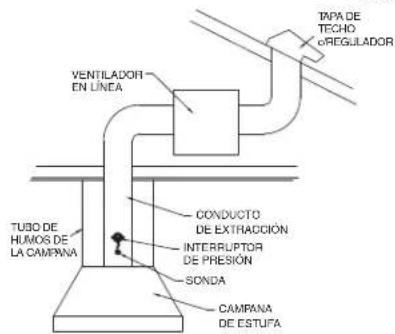

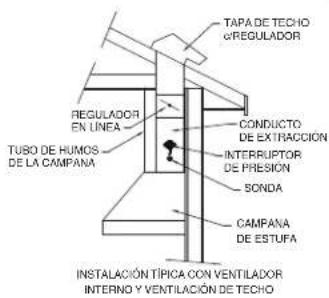

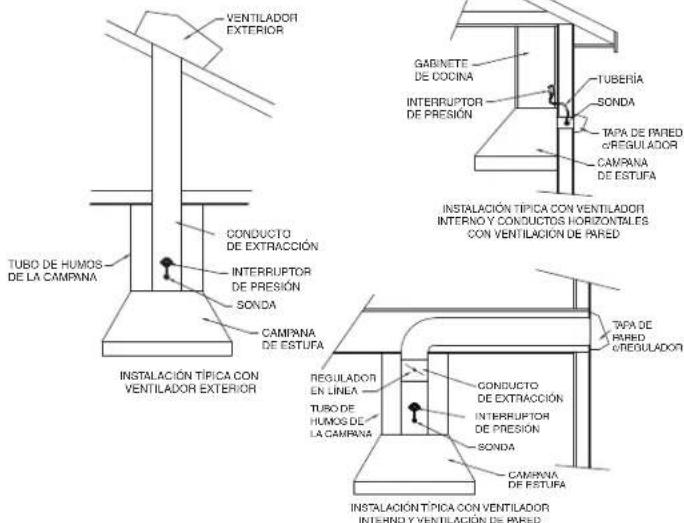

UBICACIÓN DE LA SONDA Y DEL INTERRUPTOR DE PRESIÓN

La sonda debe montarse entre el regulador de la campana y la tapa de pared, tapa de techo, ventilador en línea o ventilador externo. Coloque la sonda tan cerca como sea posible de la salida de la campana, pero asegúrese de no afectar el funcionamiento del regulador de la campana.

El interruptor de presión debe colocarse de tal manera que sea accesible para cualquier servicio en el futuro. El interruptor no puede montarse a más de 72 pulg. (1.83 m) de la sonda. Si se requieren tubos más largos de los suministrados, compre tubos de PVC de ¼ pulg. de D.I. con un proveedor de la localidad. Consulte las ilustraciones siguientes para ver posibles escenarios de instalación.

TAPA DE TECHO o REGULADOR REGULADOR EN LINEA TUBO DE HUMOS DE LA CAMPANA CONDUCTO DE EXTRACCION INTERRUPTOR DE PRESION SONDA CAMPANA DE ESTUFA INSTALACIÓN TÍPICA CON VENTILADOR INTERNO Y VENTILACIÓN DE TECHO

VENTILADOR EXTERIOR TUBO DE HUMOS DE LA CAMPINA CONDUCTO DE EXTRACCION INTERRUPTOR DE PRESIÓN SONDA CAMPINA DE ESTUFA INSTALACIÓN TÍPICA CON VENTILADOR EXTERIOR GABINETE DE COCINA INTERRUPTOR DE PRESIÓN TUBERÍA SONDA TAPA DE PAREO O REGULADOR CAMPAÑA DE ESTUFA INSTALACIÓN TÍPICA CON VENTILADOR INTERNO Y CONDUCTOS HORIZONTALES CON VENTILACIÓN DE PARED TUBO DE HUMOS DE LA CAMPINA REGULADOR EN LINEA TUBO DE HUMOS DE LA CAMPINA CONDUCTO DE EXTRACCION INTERRUPTOR DE PRESIÓN SONDA CAMPAÑA DE ESTUFA INSTALACIÓN TÍPICA CON VENTILADOR INTERNO Y VENTILACIÓN DE PARED

TUBO DE HUMOS DE LA CAMPAÑA VENTILADOR EN LINEA CONDUCTO DE EXTRACIÓN INTERRUPTOR DE PRESIÓN SONDA CAMPAÑA DE ESTUFA TAPA DE TECHO o REGULADOR

INSTALACIÓN TÍPICA CON VENTILADOR EN LÍNEA

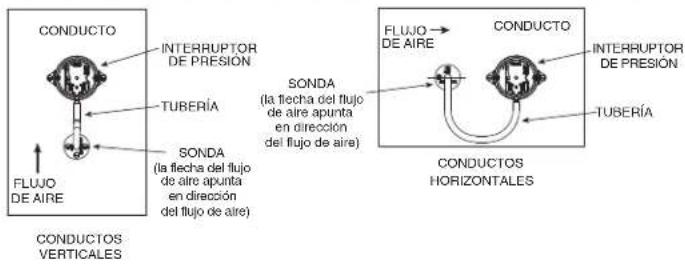

POSICIONES DE MONTAJE DE LA SONDA Y EL INTERRUPTOR DE PRESIÓN


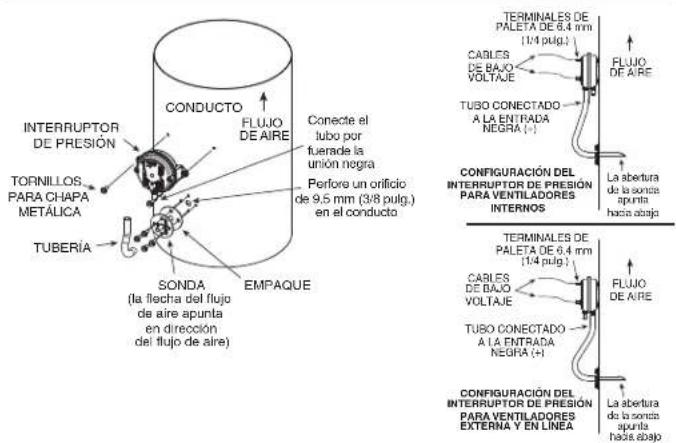

MONTE LA SONDA Y EL INTERRUPTOR DE PRESIÓN

INTERRUPTOR DE PRESIÓN TORNILLOS, PARA CHAPA METÁLICA TUBERÍA CONDUCTO FLUJO DE AIRE Conecte el tubo por fuerade la unión negra Perfora un orificio de 9.5 mm (3/8 pulg.) en el conducta SONDA (la flecha del flujo de aire apunta en dirección del flujo de aire) EMPAQUE TERMINALES DE PALETA DE 6.4 mm (1/4 pulg.) CABLES DE BAJO VOLTAJE TUBO CONECTADO A LA ENTRADA NEGRA (+) CONFIGURACIÓN DEL INTERRUPTOR DE PRESIÓN PARA VENTILADORES INTERNOS TERMINALES DE PALETA DE 6.4 mm (1/4 pulg.) CABLES DE BAJO VOLTAJE TUBO CONECTADO A LA ENTRADA NEGRA (+) CONFIGURACIÓN DEL INTERRUPTOR DE PRESIÓN PARA VENTILADORES EXTERNA Y EN LINEA FLUJO DE AIRE La abertura de la sonsa apunta hacia abajo

CABLEADO DEL SISTEMA

Cablee el sistema como se ilustra.

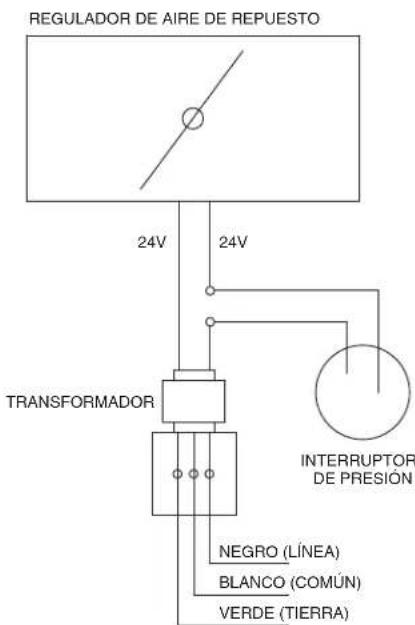

REGULADOR DE AIRE DE REPUESTO 24V 24V TRANSFORMADOR INTERRUPTOR DE PRESIÓN NEGRO (LÍNEA) BLANCO (COMÚN) VERDE (TIERRA)

DIAGRAMA DE CABLEADO UN REGULADOR

CABLEADO DEL SISTEMA (continuado)

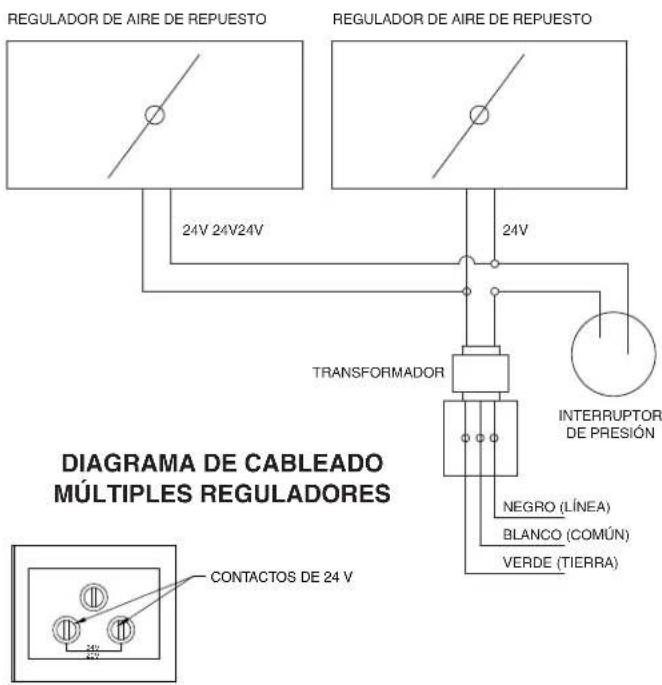

REGULADOR DE AIRE DE REPUESTO 24V 24V24V REGULADOR DE AIRE DE REPUESTO 24V TRANSFORMADOR INTERRUPTOR DE PRESIÓN NEGRO (LÍNEA) BLANCO (COMÚN) VERDE (TIERRA) CONTACTOS DE 24 V DIAGRAMA DE CABLEADO MÚLTIPLES REGULADORES

CABLEADO DEL TRANSFORMADOR

PRUEBA DEL SISTEMA

Una vez que tenga instalado el regulador, el interruptor de presión y la sonda, encienda la campana en alta velocidad y confirme que se abre el regulador. Apague la campana y compruebe que se cierra el regulador.

Un contratista calificado en HVAC también debe asegurarse la operación adecuada y la ventilación de todo el equipo de combustión en la casa.

DISPARO EN FALSO

Bajo ciertas condiciones extremas podría haber el disparo en falso del regulador (se abre cuando el ventilador de la campana está apagado). Si se encuentra un disparo en falso, coloque un regulador contratiro en línea (modelo de 7 pulg. (17.8 cm) Núm. 97, modelo de 8 pulg. (20.3 cm) Núm. 438, modelo de 10 pulg. (25.4 cm) Núm. 421) entre la sonda y la tapa de techo o de pared.

LISTA DE PIEZAS DE SERVICIO

97018853 Juego del interruptor de presión

97013273 Transformador de 24 V

99527207 Regulador motorizado de 6 pulg. (15.2 cm)

99527208 Regulador motorizado de 8 pulg. (20.3 cm)

99528460 Regulador motorizado de 10 pulg. (25.4 cm)

MANTENIMIENTO

Es necesario realizar mantenimiento con regularidad para garantizar la operación adecuada del sistema del regulador. De no realizar dicho procedimiento de rutina se podría poner en riesgo la capacidad del regulador de introducir aire fresco hacia la casa. El mantenimiento regular debe incluir las siguientes actividades:

• Limpie la malla para pájaros exterior para asegurar que esté libre de residuos y abierta para permitir que entre el aire fresco.
• Limpie o reemplace los filtros interiores que sirven para filtrar el aire fresco antes de que entre en la casa.
• Mantenga una abertura sin obstrucciones de la tapa del extremo al exterior, lo cual significa prevenir la acumulación de nieve, hojas o vegetación en dicha tapa.
• Durante el mantenimiento regular del HVAC, pida al contratista mecánico que inspeccione la operación adecuada del sistema del regulador.

1. ¿Qué hace el regulador de aire automático de repuesto Broan?

El regulador de aire automático de repuesto Broan (el "regulador") proporciona una trayectoria para que el aire fresco entre a una casa desde el exterior cuando funciona un dispositivo de extracción compatible. El regulador se abre cuando funciona una campana BEST, Broan Elite o Broan compatible, con lo cual se genera un punto conocido y controlado para que entre el aire fresco a la casa mientras se extrae el aire del edificio mediante la campana.

Al funcionar de esta manera, el regulador brinda dos beneficios clave para la casa:

• Facilita el intercambio de aire entre el interior y el exterior, ayudando para permitir que el aire fresco hacia la casa reemplace el aire que se extrae de la casa.
• Al permitir aire fresco hacia el edificio cuando se enciende un dispositivo de extracción compatible, el regulador ayuda a evitar las condiciones de presión negativa dentro de la casa que pueden interferir con la operación adecuada del equipo de combustión de la casa.

En general, el regulador permite que sus dispositivos de extracción Broan, Broan Elite o BEST realicen su función con más eficacia y sin interferir con la operación adecuada de los demás sistemas de la casa.

2. ¿Suministra el "regulador" aire de combustión para aparatos de combustión como un calentador de agua o una caldera?

No. El regulador ayuda a reemplazar el aire que se extrae mediante una campana compatible. Pero NÓ ayuda a reemplazar el aire que se extrae del interior mediante un aparato de combustión como un calentador de agua de gas natural, y no debe confiar en que realizará esta función. Una razón importante para esta restricción es que el regulador se abre solamente cuando funciona la campana que tiene conectada. Así que no hay garantía de que el regulador se abra cuando funcionen otros electrodomésticos, como un calentador de agua. Se deben suministrar otros medios para garantizar el aire de combustión adecuado para estos aparatos.

3. ¿Cómo sé si necesito aire de repuesto para mi campana?

En algunos casos el código local para edificios le puede indicar si es necesario el aire de repuesto. Por ejemplo, algunos códigos especifican que las campanas extraerán flujos de 300 pies cúbicos por minuto (CFM) o superiores si se necesita que un sistema mecánico introduzca aire de repuesto.

En otros casos, es deseable contar con aire de repuesto para una campana, sin importar si lo requiere el código o no. Esto es cierto particularmente para:

• Campanas de mayor tamaño (superiores a 300 cfm).
• Casas que están bien selladas en cuanto al aire, de tal modo que el aire exterior no encuentra el camino fácilmente hacia la casa por las grietas para reemplazar el aire que se extrae.
• Casas con aparatos de combustión ventilados a la atmósfera (es decir, un calentador de agua o una chimenea con tiro natural) que son más susceptibles para mejorar la ventilación si la despresurización ocurre en la casa.

Se aconseja el aire de repuesto en casas con cualquiera de estos factores. Yen casas con más de una de estas condiciones se aconseja encarecidamente el aire de repuesto para la campana.

4. ¿Cuáles son los beneficios de suministrar aire de repuesto para reemplazar el aire que se extrae de la casa mediante una campana?

Las campanas están diseñadas para extraer contaminantes como olores de cocinado o humedad en la fuente, de tal manera que no perduren en la casa. Debido a que estos ventiladores extraen el aire de la casa, es necesario reemplazar este aire con aire "nuevo" del exterior. Normalmente, este aire de repuesto entra a la casa a través de grietas y orificios en la "armazón" del edificio. Pero las casas modernas están mucho más selladas para el aire, así que no hay tantas grietas y aberturas. Además, algunos ventiladores de extracción, como los de las campanas, extraen mucho más aire del que se puede reemplazar a través de las grietas normales de la armazón del edificio.

Al suministrar una abertura diseñada intencionalmente para que el aire fresco reemplace el aire extraído por la campana, resultan varios beneficios importantes:

• El aire de repuesto que entra a la casa llega a un punto conocido, donde también se filtra.
• Se previenen las condiciones de presión negativa, que también podrían surgir si el aire se extrae de una casa sin que se reemplace con aire fresco nuevo.

• Los contaminantes se extraen con más eficacia de la casa mientras que el aire fresco de repuesto se atrae hacia la casa, mejorando la ventilación.

• ¿Requiere la norma ASHRAE 62.2-2007 "Calidad de la ventilación y del aire en interiores en edificios residenciales de baja elevación" el uso de un regulador de aire de repuesto?

La norma ASHRAE 62.2-2007 no requiere específicamente reguladores de aire de repuesto. En algunas circunstancias limitadas, esta norma requiere que se limiten los flujos de extracción netos de una casa. Por ejemplo, la sección 6.4 de la norma limita el flujo de extracción neto de los dos aparatos de extracción más grandes de la casa si ésta tiene aparatos que queman combustible sólido o se ventean con la atmósfera y que estén situados dentro del límite de presión de la casa. Esta norma está disponible en www.ashrae.org.

6. ¿Puedo usar el regulador de aire automático de repuesto Broan con otros equipos en mi casa?

No. El regulador Broan sólo se puede usar con campanas BEST, Broan Elite o Broan compatibles. En la Guía de aplicación del regulador de aire automático de repuesto Broan puede encontrar más información sobre los modelos exactos del regulador y de dispositivos de extracción compatibles.

7. ¿Cuáles son las diferentes maneras en que se puede instalar el regulador en mi casa?

La manera más usual de instalar el regulador es conectarlo al sistema de conductos centrales de la casa. En esta aplicación, el aire fresco exterior entra a la casa a través del regulador y luego se encamina y se distribuye a través de los conductos de la casa. Puede encontrar más información sobre este criterio de aplicación en la Guía de aplicación del regulador de aire automático de repuesto Broan o en nuestro sitio Web: www.broan.com.

8. ¿Qué pasa si mi casa no tiene conductos?

Las casas sin conductos pueden utilizar el regulador para ayudar a reemplazar el aire que se extrae de la casa mediante la campana. Puede encontrar una ilustración de la instalación para este caso en la Guía de aplicación del regulador de aire automático de repuesto Broan o en nuestro sitio Web: www.broan.com.

9. ¿Qué pasa después de un corte de energía?

El sistema del regulador y los dispositivos de extracción relacionados no perderán sus ajustes después de un corte de energía. Así que el sistema reanudará su operación normal después de un corte de energía, con base en los ajustes que usó antes del corte.
