MANUAL DE USUARIO PMD561 MARANTZ

Guía del usuario (Español)

Introducción

Características:

• Grabe audio de calidad profesional directamente a unidades de memoria SD/SDHC estables y confiables
• Grabación estéreo/mono/WAV/MP3 seleccionable
• Tasas de muestreo de 44,1, 48 y 96 kHz (WAV)
  • Profundidades de grabación de 16 y 24 bits
• Seis tasas de bits seleccionables desde 32 a 320 kbps (MP3)
• Entrada digital S/PDIF para conectar interfaces de estudio y más
  • (2) Entradas combinadas XLR-6,35 mm (1/4 pulg.) para micrófono con alimentación fantasma de +48V

Contenido de la caja

PMD561

Adaptador de alimentación

Tarjeta SD

Cable RCA a 3,5 mm (1/8 pulg.)

Cable USB

Guía de inicio rápido

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marantzpro.com.

Para obtener soporte adicional del producto, visite marantzpro.com/support.

Características

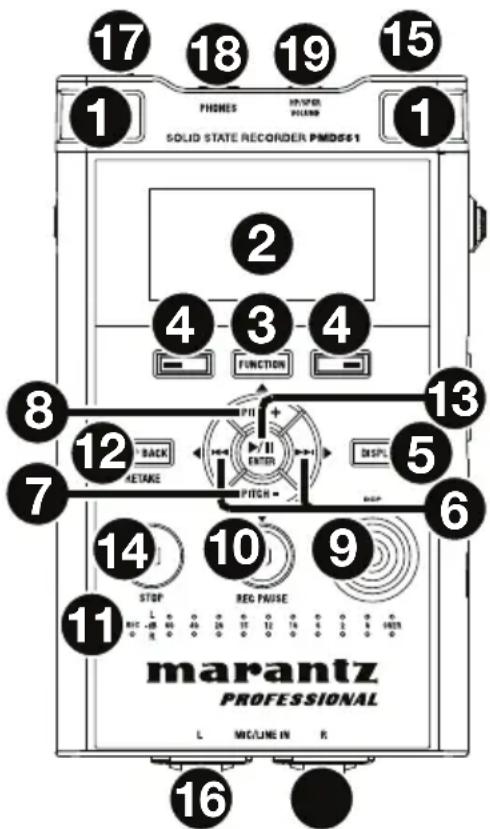

Panel frontal

1. Micrófonos: Micrófonos de condensador estéreo.
2. Pantalla: La pantalla muestra información sobre el PMD561. Consulte Pantalla para más información.
3. Botón Function: Pulse el botón Function para cambiar las funciones de los botones F1 y F2 con operación de conmutación. Las funciones son diferentes dependiendo de cada modo de operación.
4. Botones F1/F2: Las funciones de los botones F1 y F2 dependen de cada modo de operación y del botón Function. La función F1/F2 se indicará en la esquina inferior de la pantalla. Las funciones cambian automáticamente cuando cambia el estado. La segunda y tercera función en el mismo estado puede seleccionarse pulsando el botón Function.
5. Botón Display: Pulse el botón Display para y cambiar el contenido de la pantalla, como la información de tipo temporal con operación de conmutación. El contenido que aparece es distinto en función del modo de operación.

6. Botones ◀◀◀/▶◀

7. Durante el modo de parada, reproducción o reproducción-pausa, pulse este botón para seleccionar un archivo (ir al archivo anterior/siguiente).

8. En modo de reproducción-pausa, mantenga pulsado este botón para realizar una búsqueda hacia atrás/adelante a gran velocidad sin audio. (búsqueda-/búsqueda+).

9. En modo de reproducción, mantenga pulsado este botón para “rebobinar”/“avanzar rápidamente” y realizar una búsqueda a velocidad 2X. (búsqueda-/búsqueda+ con sonido).

10. Botón Pitch-: Pulse este botón para reducir la velocidad de la reproducción. Durante el modo de menú, este botón se usa para moverse hacia abajo o para modificar un elemento.

11. Botón Pitch+: Pulse este botón para aumentar la velocidad de la reproducción. Durante el modo de menú, este botón se usa para moverse hacia arriba o para modificar un elemento.
12. Botón Rec: Pulse este botón para iniciar la grabación desde el modo de parada o el de grabación-pausa.
13. Botón Rec Pause: Pulse este botón para entrar en el modo de grabación-pausa desde el modo de parada o el de grabación.
14. LED de nivel (verde, naranja, rojo): Se enciende cuando se graba un sonido durante el modo de grabación, el de grabación-pausa, o el de reproducción.
15. Botón Skip Back: Pulse el botón Skip Back para saltar hacia atrás durante la reproducción o la reproducción-pausa. Además, cuando se presione este botón durante el modo Grabación-pausa, se establecerá el modo Retomar grabación.

17 18 19 15 1 PHONES POWER SOLID STATE RECORDER PMDS61 1 2 4 3 4 FUNCTION 8 12 13 BACK METAKE PITCH DISPL 5 6 14 10 9 STOP REC PAUSE MARANTZ PROFESSIONAL L M/G/LINE IN R 16

1. Botón ▶/II/Enter: Cambia la reproducción o reproducción-pausa En el modo de menú, este botón se utiliza para seleccionar las opciones.
2. Botón Stop: Pulse este botón para detener la reproducción o grabación y para cancelar el modo de reproducción-pausa o el de grabación-pausa. Durante el modo de menú, pulse este botón para salir de este modo sin guardar en la memoria.
3. Conector de control Remote: Conector para mando a distancia opcional RC600PMD y el mando a distancia externo.
4. Conectores Mic/Line In: Entradas XLR combinadas de nivel de micrófono/línea de 1/4 pulg.
5. Interruptor deslizante Phantom/Mic Slide: Interruptor deslizante de 3 posiciones. Alimentación phantom conectada, desconectada, o línea. La alimentación phantom trabaja para suministrar +48V a micrófonos externos.
6. Conector Phones (6,35 mm / 1/4 pulg.): Para monitoreo y escuchar en privado, puede conectar unos auriculares a este conector.
7. Control Hp/Spk Vol: Utilice este control para ajustar el volumen de los auriculares o los altavoces internos.

Advertencia: Cuando utilice auriculares, tenga cuidado de no aumentar demasiado el volumen. La escucha a volumen alto durante mucho tiempo puede resultar en daño permanente de los oídos.

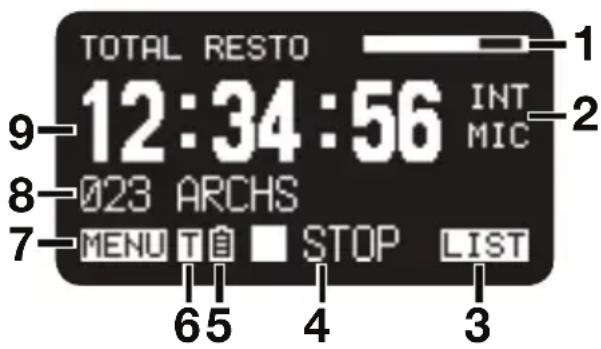

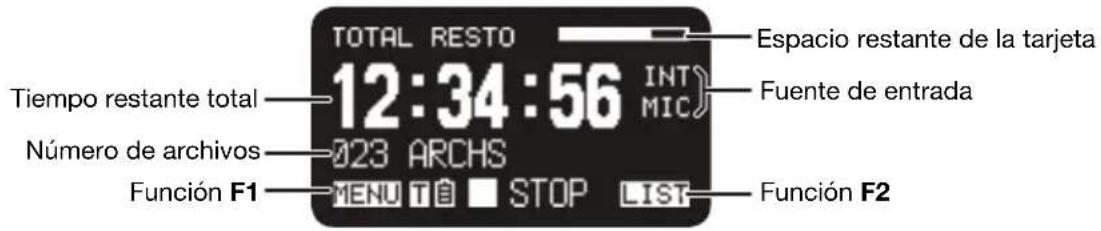

Pantalla

1. Espacio restante de la tarjeta
2. Fuente de entrada
3. Función F2
4. Estado
5. Icono de pilas o AC
6. Icono de temporizador (Este icono aparecerá cuando se ajuste la grabación/reproducción con temporizador. Durante la grabación/reproducción con temporizador, parpadeará.)
7. Función F1
8. Número de archivos

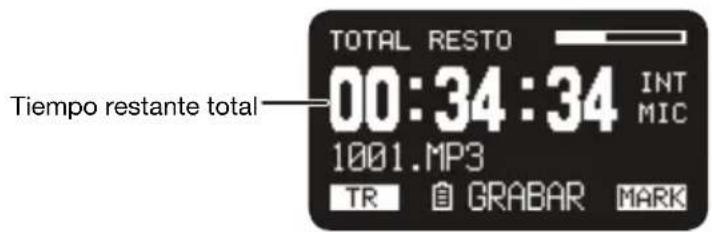

9. Tiempo restante total

TOTAL RESTO 12:34:56 INT MIC 9-023 ARCHS 7-MENU T 自 ■ STOP LIST 65 4 3

Consulte Funcionamiento > Control de pantalla para obtener más información sobre las diversas pantallas de visualización.

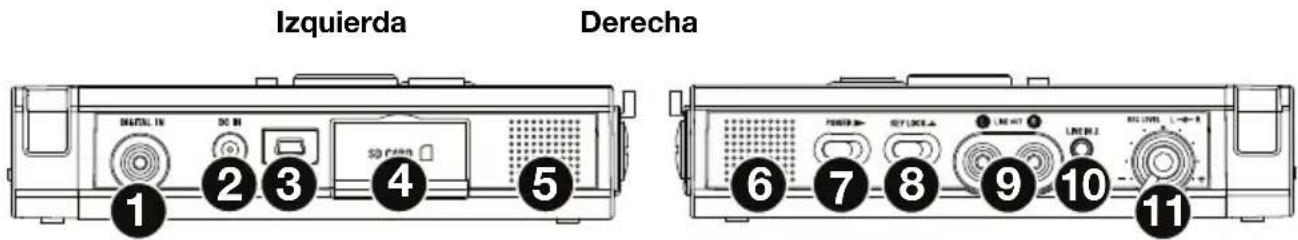

Paneles laterales

Izquierda Derecha 1 2 3 4 5 DIGITAL IN DC IN 6 7 8 9 10 11

Izquierda

1. Conector Digital In: Conecte un cable de audio digital con conector RCA de un dispositivo externo que suministre salida digital S/PDIF.
2. Conector DC In: Conecte la clavija del adaptador de CA incluido. Si la clavija del adaptador de CA se conecta mientras se utiliza el grabador con las pilas, éste pasa a utilizar la alimentación del adaptador de forma automática. Del mismo modo, si se desconecta la clavija del adaptador de CA, el grabador pasa a utilizar la alimentación de las pilas.
3. Puerto USB (Mini-B): Mientras la reproducción está detenida, conecte el cable USB incluido a un ordenador desde este puerto para entrar en modo USB.
4. Compartimento de la tarjeta: Levante la tapa para extraer o insertar una tarjeta SD.
5. Altavoz: Altavoz interno del canal izquierdo (L).

Derecha

1. Altavoz: Altavoz interno del canal derecho (R).
2. Interruptor deslizante Power: Manténgalo deslizado durante un momento para encender el grabador. Deslícelo para apagar el grabador. Durante el modo de grabación y pausa de grabación el interruptor Power (encendido) no funciona.
3. Interruptor deslizante Key Lock: Conmutador deslizante que permite habilitar o inhabilitar el bloqueo de las teclas.
4. Conectores Line Out (RCA): Conecte la clavija de un cable de audio conectado a un dispositivo de audio externo en estos conectores para enviar las señales de audio a este dispositivo externo (amplificador, etc.).
5. Conector Line In 2 (3,5 mm / 1/8 pulg.): Conecte la clavija de un cable de audio conectado a un dispositivo de audio externo en este conector para grabar las señales reproducidas por este dispositivo externo.
6. Control Rec Level: Gírelo para ajustar el nivel de grabación cuando Cont. Nivel del menú de preajustes sea Manual. El control interior (canal derecho) y el control exterior (canal izquierdo) giran juntos, a menos que sujete uno mientras gire el otro. El nivel de grabación óptimo se produce cuando el indicador del nivel se acerca al máximo a 0 dB pero no supera este valor.

Ajustes

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

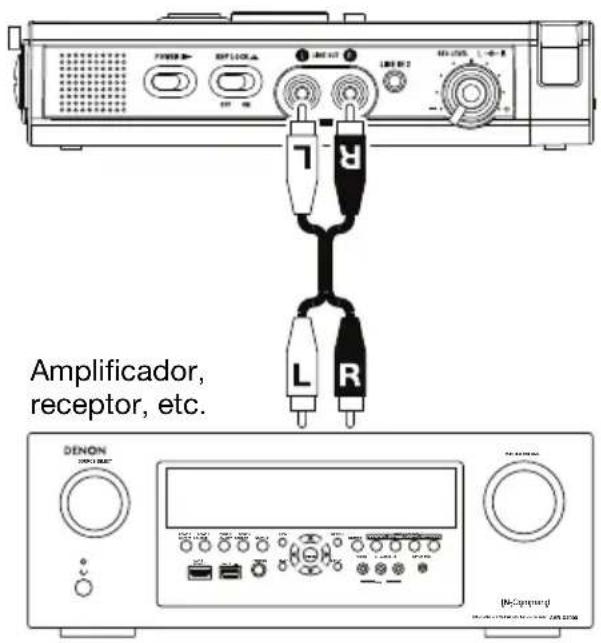

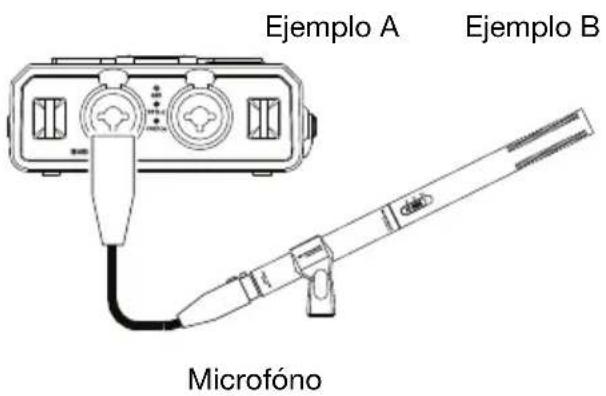

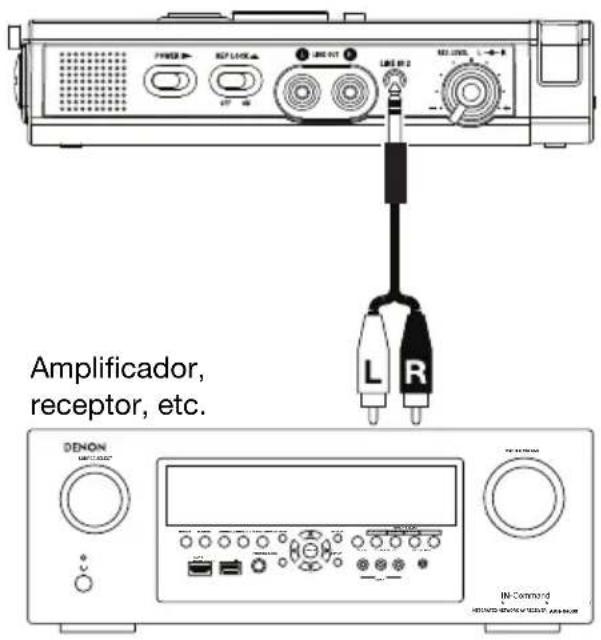

Diagramas de conexión

Grabación

Ejemplo A Ejemplo B Microfóno

Amplificador, receptor, etc. DENON IN Command

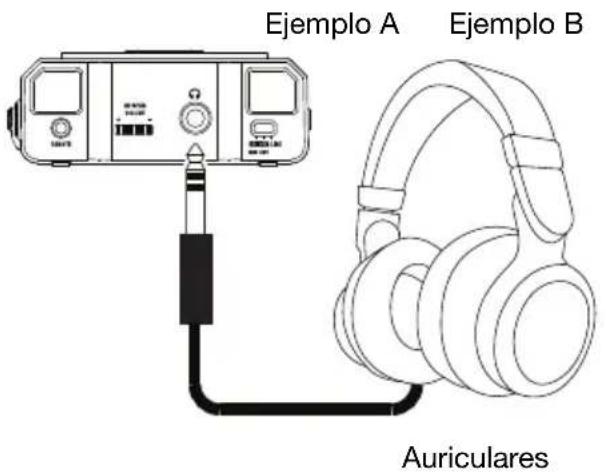

Reproducción

Ejemplo A Ejemplo B Auriculares

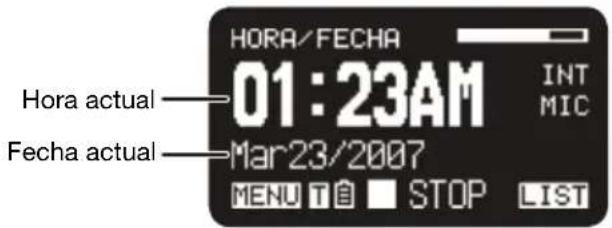

La fecha y la hora se escriben en cada pista (archivo) cuando se inicia una pista. Cuando una pista de audio se ve en un ordenador, esta fecha y hora aparecen como cuando el archivo fue "modificado".

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch- o Pitch- para seleccionar Hora/Fecha.

3. Pulse el botón ▶/II/Enter para ajustar la hora y la fecha.

4. Pulse el botón Stop para cancelar el ajuste.

5. Pulse el botón o para seleccionar la opción.
6. Cuando esté ajustada la hora, pulse el botón ◀◀◀ para volver al menú principal.
7. Cuando se selecciona el año, el botón ▶▶ no funciona.

8. Pulse el botón Pitch+ o Pitch- para seleccionar el valor.

9. Pulse el botón F1 (Exit).

10. En pantalla aparecerá Guardar?

11. Seleccione Si y pulse el botón ▶/II/Enter para escribir en el reloj de tiempo real.

Nota: Si se ajusta una fecha que no existe, como, por ejemplo, 31 de febrero, se configura el valor correcto anterior, es decir, 28 de febrero.

Idioma

La opción menú Idioma le permite elegir el idioma de la pantalla.

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- para seleccionar Idioma.

3. Pulse el botón ▶/II/Enter para introducir el ajuste de idioma.

4. Pulse el botón Stop ara cancelar el ajuste.

5. Pulse el botón Pitch+ o Pitch- para seleccionar la opción.

6. Pulse el botón ◀◀◀ para volver al menú principal.

7. Pulse el botón F1 (Exit).

8. En pantalla aparecerá Guardar?

9. Seleccione Si y pulse el botón ▶/II/Enter para guardar el cambio.

Funcionamiento

Grabación

Grabación normal

1. Deslice el interruptor Power y manténgalo en esta posición para encender el grabador.

2. Pulse el botón Rec para iniciar la grabación.

3. Durante la grabación, el indicador Grabar permanece encendido sin parpadear.

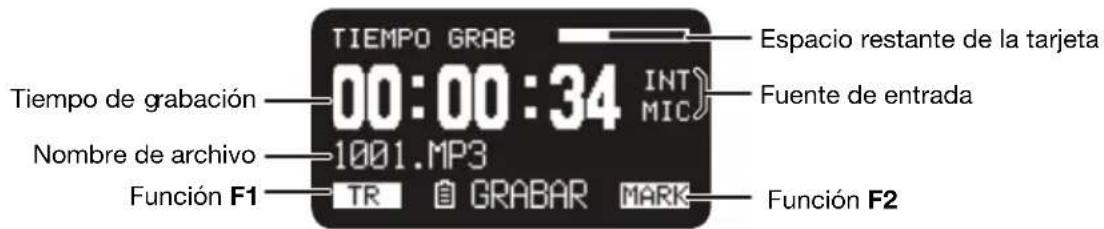

4. La pantalla mostrará información sobre la grabación.

5. Pulse el botón Rec Pause para pausar la grabación.

6. Pulse el botón Stop para detener la grabación y terminar el archivo (es decir, cerrar el archivo de audio).

Puede pulsar el botón ▶/Ⅱ/Enter para reproducir el archivo recién grabado, o bien volver a pulsar el botón Stop para pasar al modo de parada. Si después pulsa el botón ▶/Ⅱ/Enter se reproducirá el inicio del primer archivo de audio.

Retomar grabación

El PMD561 está equipado con una función de retomar la grabación para grabar desde cualquier posición en un archivo.

Funcionamiento de Retomar grabación durante la grabación:

1. Pulse el botón Rec para iniciar la grabación.
2. Pulse el botón Rec Pause para pausar la grabación.
3. Pulse el botón Skip Back para establecer el modo Retomar grabación. La posición de grabación salta hacia atrás el periodo de tiempo establecido en Saltar hacia atrás en el menú de preajuste y la reproducción comienza.

4. Mientras se monitoriza el sonido que se está reproduciendo, determine la posición en la que desea retomar la grabación.

5. Pulse el botón ▶/II/Enter para pausar la reproducción.

6. Pulse el botón Skip Back, ◀◀◀ o ▶▶▶ para buscar la posición de reproducción deseada.
7. La velocidad de reproducción se puede cambiar utilizando los botones Pitch+ y Pitch−.

Pulse el botón Rec Pause para establecer la posición de comienzo para retomar la grabación.

1. Pulse el botón Rec para comenzar a retomar la grabación. Los datos innecesarios (Toma 1) son borrados y la Toma 2 se grabará en su lugar.

Al comenzar la grabación de la Toma 2, se realizará una grabación previa de 0,5 segundos o del tiempo establecido en Pregrabado en el menú de preajustes.

Funcionamiento de Retomar grabación durante la reproducción:

1. Pulse el botón ◀◀◀ o ▶▶▶ para seleccionar el archivo que desee reproducir.
2. Pulse el botón ▶/Ⅱ/Enter para iniciar la reproducción.

3. Mientras se monitoriza el sonido que se está reproduciendo, determine la posición en la que desea retomar la grabación.

4. Pulse el botón ▶/II/Enter para pausar la reproducción.

5. Pulse el botón Skip Back, ◀◀ o ▶▶ para buscar la posición de reproducción deseada.
6. La velocidad de reproducción se puede cambiar utilizando los botones Pitch+ y Pitch−.

Pulse el botón Rec Pause para establecer la posición de comienzo para retomar la grabación.

1. Pulse el botón Rec para comenzar a retomar la grabación. Los datos innecesarios (Toma 1) son borrados y la Toma 2 se grabará en su lugar.

Al comenzar la grabación de la Toma 2, se realizará una grabación previa de 0,5 segundos o del tiempo establecido en Pregrabado en el menú de preajustes.

Entrada de audio para la grabación

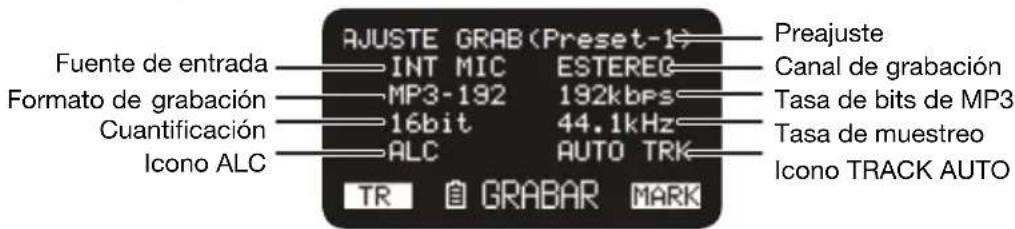

La entrada de audio para la grabación se puede configurar desde el menú Entrada.

Ajuste el menú Rec a Estereo para crear un archivo de sonido estéreo (2 canales). O ajuste a D.Mono para crear un archivo de monoaural dual. En este modo, la entrada del canal izquierdo se graba en ambos canales izquierdo y derecho, pero el canal derecho se atenúa en 20dB—lo que resulta útil en situaciones en donde un aumento inesperado del nivel de sonido podrían distorsionar la entrada que no se atenúa. O ajuste a Mono para crear un archivo de sonido monoaural (1 canal). Observe que todos los ajustes de Mono usan la entrada del canal izquierdo solamente. El archivo monoaural tendrá aproximadamente la mitad del tamaño del archivo estéreo.

Coloque el interruptor deslizante Phantom/Mic en ON (encendido) para suministrar +48V de potencia fantasma a los micrófonos condensadores y ajustar la sensibilidad del nivel. Para los micrófonos dinámicos, colóquelo en OFF (apagado) para ajustar la sensibilidad del nivel del micrófono. Colóquelo en Line para seleccionar la sensibilidad de entrada de la fuente se nivel de línea.

#	Entrada Grabar Interruptor Phantom/Mic			Descripción
1	INT MIC Estereo Botón		inactivo Grabación estéreo en los canales izquierdo/derecho.
2	D.Mono Grabación estéreo en los canales izquierdo/izquierdo. El canal derecho se atenúa 20 dB.
3	Mono Grabación monoaural en el canal izquierdo.
4	MIC/LINE Estereo On		Grabación estéreo de nivel de micrófono en los canales izquierdo/derecho. La alimentación phantom de 48 voltios se suministra a las entradas XLR.
5	Off Grabación estéreo de nivel de micrófono en los canales izquierdo/derecho.
6	Line Grabación estéreo de nivel de línea en los canales izquierdo/derecho.
7	D.Mono On	Grabación estéreo de nivel de micrófono en los canales izquierdo/izquierdo. El canal derecho se atenúa 20 dB. La alimentación phantom de 48 voltios se suministra a las entradas XLR.
8	Off Grabación estéreo en los canales izquierdo/izquierdo. El canal derecho se atenúa 20 dB.
9	Line Grabación estéreo de nivel de línea en los canales izquierdo/izquierdo. El canal derecho se atenúa 20 dB.
10			On	Grabación monoaural de nivel de micrófono en el canal izquierdo. La alimentación phantom de 48 voltios se suministra a las entradas XLR.
11			Off Grabación monoaural de nivel de micrófono en el canal izquierdo.
12			Line Grabación monoaural de nivel de línea en el canal izquierdo.
13	LINE2	Estereo	Botón inactivo	Grabación estéreo en los canales izquierdo/derecho.
14		D.Mono	Grabación estéreo en los canales izquierdo/izquierdo. El canal derecho se atenúa 20 dB.
15		Mono Grabación monoaural en el canal izquierdo.
16	D.IN	Estereo	Botón inactivo	Grabación estéreo en los canales izquierdo/derecho.
17		D.Mono	Grabación estéreo en los canales izquierdo/izquierdo.
18		Mono Grabación monoaural en el canal izquierdo.

Reproducción

1. Deslice el interruptor Power y manténgalo en esta posición para encender el grabador

2. Pulse el botón o para seleccionar el archivo que desee reproducir.

3. Pulse el botón ▶/Ⅱ/Enter para iniciar la reproducción.

Vuelva a pulsar el botón ▶/II/Enter para pausar la reproducción.

1. Pulse el botón Stop para detener la reproducción.

Puede pulsar el botón ▶/II/Enter para reproducir el archivo recién reproducido, o bien volver a pulsar el botón Stop para pasar al modo de parada. Si después pulsa el botón ▶/II/Enter se reproducirá el inicio del primer archivo de audio.

Nota: El orden de los archivos se puede cambiar con la opción Ordenar. Si se configura a Alfabetico, los archivos se ordenan en la secuencia de símbolos, números, y letras. Si se configura a Hora/Fecha, los archivos de audio se ordenan en la secuencia en que fueron creados.

Existen dos formas de seleccionar el archivo que quiere reproducirse. Se pueden utilizar los botones o desde el modo de parada, o bien se puede utilizar la lista de archivos:

1. Desde el modo de parada, pulse el botón F2 (List).

En la pantalla aparecerá la lista de archivos.

1. Pulse el botón Pitch+ o Pitch- para seleccionar el archivo de audio. Después pulse el botón ▶/II/Enter para entrar en el menú de lista de archivos.

2. Pulse el botón Pitch+ o Pitch- para seleccionar Play. Pulse el botón ▶/II/Enter para iniciar la reproducción.

Durante la reproducción, pulse el botón Stop para volver a la lista de archivos.

Modo USB

El PMD561 graba directamente en tarjetas SD. Las grabaciones se pueden transferir a un ordenador de sobremesa o portátil extrayendo la tarjeta SD del PMD561, o conectado el PMD561 a su ordenador a través del puerto USB. El audio grabado en el conocido formato de compresión MP3 se puede utilizar directamente para compartir archivos en Internet. Cuando el PMD561 se conecta a un ordenador, la tarjeta SD se muestra como una unidad externa.

1. Encienda el ordenador.
2. Inserte la tarjeta SD.
3. Encienda el PMD561.
4. En el modo de parada, conecte el PMD561 y el ordenador mediante el cable.

- Cuando se activa el puerto USB, aparece una pantalla de ajuste.

- La tarjeta SD del PMD561 se muestra como un dispositivo extraíble en el ordenador.

Notas:

• La alimentación del bus USB activa esta función incluso sin el servicio de adaptador de CA o pilas.
• No funciona ningún botón aparte del interruptor Power.

Precaución:

• No extraiga la tarjeta SD durante el modo USB. Los datos y la tarjeta SD podrían dañarse.
• En modo de grabación y reproducción, no conecte el PMD561 al ordenador mediante el cable. El PMD561 podría apagarse o detenerse debido a la recepción de alimentación del bus USB.

Características avanzadas

Micrófonos

Atenuador

El ajuste de atenuación del micrófono permite el uso directo de micrófonos con diferentes sensibilidades.

• 0 db: No se produce atenuación de micrófono.
• -6 dB: La entrada de los micrófonos conectados al conector Mic se reduce 6 dB.
• -12 dB: La entrada de los micrófonos conectados al conector Mic se reduce 12 dB.
• -18 dB: La entrada de los micrófonos conectados al conector Mic se reduce 18 dB.

Configure la opción Aten.Mic del menú de preajustes.

Alimentación phantom

Deslice el interruptor Phantom/Mic para suministrar alimentación de +48V para micrófonos de condensador.

• On: Se suministran +48V de potencia a los micrófonos de condensador.
• Off: No se suministra alimentación a los micrófonos.

Recomendaciones sobre los micrófonos:

Se recomienda el uso de micrófonos de condensador profesionales (que requieren alimentación adicional, ya sea la alimentación phantom del PMD561 o de otra fuente) porque ofrecen una mayor sensibilidad y una grabación de audio de mayor calidad.

Se pueden utilizar micrófonos dinámicos, pero en algunos casos no ofrecen grabaciones con la calidad de audio óptima.

Para conocer cuál es el micrófono más adecuado para cada uso, consulte a su distribuidor local. Es posible realizar una demostración de los distintos rendimientos y características de los micrófonos para su caso concreto.

Grabación previa

Cuando PreRecord es On y el PMD561 está en pausa de grabación, escucha las entradas de audio seleccionadas y almacena continuamente 2 segundos de audio. Después, cuando se inicia la grabación, el PMD561 escribe los 2 segundos de audio previamente almacenados en la tarjeta y continúa la grabación a partir de allí.

Configure la opción PreRecord del menú de preajustes.

Filtro de audio

Filtro de graves

Los graves del audio de entrada se reducen al realizar la grabación. Active esta opción para reducir el ruido como, por ejemplo, el sonido del viento al grabar en exteriores.

Configure la opción Low Cut del menú de preajustes.

Filtro de agudos

Los agudos del audio de entrada se reducen al realizar la grabación. Active esta opción para reducir el ruido de alta frecuencia del entorno ambiental.

Configure la opción Filtro Agudos del menú de preajustes.

Silent Skip

La opción “Silent Skip” pausa automáticamente la grabación cuando se produce un periodo de silencio y la vuelve a iniciar cuando éste termina.

La opción de menú Silent Skip le permite ajustar el nivel de sonido de margen que define el silencio en Off (desactivado), -60 dB, -54 dB, -38 dB y -20dB.

Configure la opción Silent Skip del menú de preajustes.

Incremento manual de pistas

Cuando la opción “Manual Track” (incremento manual de pistas) esté activada durante la grabación, pulse el botón Function hasta que en la pantalla aparezca TR, y después pulse el botón F1 (TR) para añadir un nuevo archivo de audio.

En tal punto se creará un nuevo archivo de audio. No se puede garantizar la continuidad del sonido, que depende de la velocidad de la tarjeta o del tamaño del archivo de audio.

Auto Track

Cuando la opción “Auto Track” (incremento automático de pistas) está activada, durante la grabación se crea un nuevo archivo de audio de forma automática a intervalos de tiempo de grabación especificados. Esta opción se puede configurar para crear un nuevo archivo cada 1, 5, 10, 15, o 30 minutos, o cada 1, 2, 6, 8, 12, o 24 horas. Esto facilita la búsqueda de un determinado punto de una grabación. Por ejemplo, si se inicia un nuevo archivo de audio cada minuto durante la reproducción, la opción “Auto Track” facilita la búsqueda de un fragmento concreto porque existe una relación entre los números y el tiempo. Durante la reproducción, se puede seleccionar el número de archivo 3 para reproducir aproximadamente el tercer minuto de grabación. Para ir directamente al principio del minuto 10, sólo se tiene que seleccionar el número de archivo 10, etc.

No se puede garantizar la continuidad del sonido, que depende de la velocidad de la tarjeta o del tamaño del archivo de audio.

Configure la opción Track Auto del menú de preajustes.

Nota: Cuando el tamaño del archivo alcance 4 GB, se iniciará automáticamente un nuevo archivo de audio.

Copia de segmento

La función “Copy Segment” (copiar segmento) convierte un segmento “resaltado” en un nuevo archivo separado sin dañar el archivo fuente original.

1. Durante la reproducción la pantalla muestra "COPY". Pulse el botón F1 (Copy) cuando el audio alcance el punto inicial que desee. Aparecerá "FIJAR ENTRADA?".

2. Pulse el botón ▶/II/Enter para guardar el punto inicial. IN- parpadeará en la pantalla para indicar que se ha almacenado el punto inicial (IN) y se seguirá reproduciendo el archivo.

3. Deje que el PMD561 siga reproduciendo el archivo hasta el punto final (OUT), o utilice los controles de desplazamiento estándar como el botón ◀◀◀ o ▶▶▶ para recorrer segmentos más grandes.

4. Cuando llegue al punto final (OUT) que desee, pulse el botón F1 (Copy). Aparecerá "FIJAR SALIDA?".

5. Pulse el botón ▶/Ⅲ/Enter para guardar el punto final (OUT). Aparecerá "COPIA SEGMNT?".
6. Pulse el botón ▶/II/Enter para iniciar el proceso de copia. En la pantalla aparecerá "EJECUTANDO...". Cuando finalice el procedimiento de copia, la pantalla mostrará "COMPLETADO" durante un segundo y volverá al modo de parada con el nuevo archivo como archivo actual.

Notas:

• “1” se añadirá al final del nombre de archivo del primer nuevo archivo. (Por ejemplo; archivo original = “aaa.mp3”, primer nuevo archivo = “aaa_ 1.mp3”)
• Cuando un segmento de copia se extiende a dos o más archivos, se conectan y copian dichos archivos.
• Cuando un segmento de copia se extiende a archivos con distintos formatos FOMATO o REC, no se puede realizar la copia.
• El segmento de copia no puede superar los 80 minutos.

División de archivo

La división de archivo le permite dividir un archivo en la posición deseada.

1. Durante la reproducción, pulse el botón Function hasta que la pantalla aparezca DIV. Después pulse el botón F1 (Div).

En pantalla aparecerá "DIVIDIR?". Seleccione NO y pulse el botón ▶/II/Enter para pausar la reproducción.

1. Seleccione SI y pulse el botón ▶/II/Enter para iniciar el proceso de división.

En la pantalla aparecerá “EJECUTANDO...”. Cuando finalice el proceso de división, la pantalla mostrará “COMPLETADO” durante un segundo y la unidad se detendrá al comienzo del segundo archivo de los archivos divididos.

Notas:

• “A” se añadirá al final del nombre de archivo del primer nuevo archivo. (Por ejemplo; archivo original = “aaa.mp3”, primer nuevo archivo = “aaa_A.mp3”)
• “_B” se añadirá al final del nombre de archivo del segundo nuevo archivo.
• Cuando la longitud del nombre de archivo con extensión sea de 63 o más, el proceso de división no podrá ejecutarse. En la pantalla aparecerá el mensaje “TITULO LARGO” y la reproducción se pausará en la posición en la que pulse el botón ▶/II/Enter.

Marcación

Durante la grabación o la reproducción podrán añadirse marcas manual o automáticamente. La información de marcación se guardará como etiqueta ID3/Ver 2 en un archivo MP3, o como fragmento en un archivo WAVE. Las marcas le ayudarán a encontrar puntos específicos de una grabación.

• Durante la reproducción podrá localizar instantáneamente marcas.
• A un archivo podrán añadírsele hasta 30 marcas.
• Las marcas se numeran consecutivamente comenzando por uno.
• Durante la grabación o la reproducción, podrá añadir manualmente una marca pulsando el botón F2 (Mark).

Adición manual de una marca

Durante la grabación o la reproducción, pulse el botón Function hasta que en la pantalla aparezca "MARK". Después pulse el botón F2 (Mark) para añadir manualmente una marca.

Adición automática de una marca

La opción de menú Auto Mark desactiva o activa la función de marcación automática.

• Si la marcación automática está activada y la máquina está en grabación-pausa, cuando se reanude la grabación se añadirá una marca.
• Si la marcación automática está activada y el PMD561 está grabando audio por debajo del umbral de sonido durante más de tres segundos, el audio que cruce el umbral causará la adición de una marca.

La opción de menú Auto Mark le permite:

• Activar o desactivar la marcación automática.
• Ajustar el nivel de sonido de margen que define el silencio e -60dB , -54dB , -38dB o -20dB .

Configure la opción Auto Mark del menú de preajustes.

Búsqueda de marcas

Durante la grabación o la reproducción, pulse el botón Function hasta que en la pantalla aparezcan "MK-“ y "MK+". Después pulse el botón F1 (MK-) o F2 (MK+) para seleccionar la marca a la que desee acceder. El PMD561 se pausará en la marca que haya seleccionado.

Para iniciar la reproducción, pulse el botón ▶/II/Enter.

Control de velocidad

El control de pitch (tono) permite variar la velocidad (pitch) de la reproducción a lo largo de un rango de -40% a +20% en incrementos de 5%.

Durante la reproducción, pulse el botón Pitch+ para aumentar la velocidad de reproducción un 5%. La velocidad de reproducción podrá aumentarse hasta el +20%. O pulse el botón Pitch- para reducir la velocidad de reproducción un 5%. La velocidad de reproducción podrá reducirse hasta el -40%.

Características adicionales

Bloq. Teclas

Deslice el interruptor Key Lock para bloquear las teclas. El bloqueo de teclas asegura el PMD561 en el estado que está durante los modos de grabación, reproducción o parada.

Durante el modo de grabación o el de grabación-pausa, el interruptor Power no funciona.

Notas:

• Si el ajuste de BLOQ. TECLAS es TOTAL sólo se puede utilizar el mando a distancia RC600PMD opcional.
• Si el ajuste de BLOQ. TECLAS es PARCIAL, se pueden pulsar los botones Rec, Rec Pause y Stop del panel, y también se puede utilizar el mando a distancia RC600PMD.
• TECLAS BLOQ se muestra durante un segundo cuando se pulsa una tecla durante el bloqueo de teclas.

Configure la opción Bloq. Teclas del menú de preajustes.

Mando a distancia

El PMD561 permite utilizar el mando a distancia opcional RC600PMD (que se vende por separado). El RC600PMD está diseñado para realizar entrevistas con micrófono, Se conecta a su micrófono.

El cable de un metro y medio con un miniconector de cuatro contactos se conecta al PMD561. Para utilizar el RC600PMD no es necesario realizar ningún cambio en los menús.

EI RC600PMD incluye:

1. Un indicador luminoso

2. Verde: se ilumina sin parpadear durante el modo de espera o el de parada

3. Rojo: se ilumina sin parpadear durante la grabación
4. Parpadeando en rojo: durante el modo de grabación-pausa

5. Naranja: se ilumina en naranja durante 1/2 segundo cuando se produce una señal que supera el nivel de pico en el modo de grabación o el de grabación-pausa, y luego vuelve a iluminarse en rojo.

6. Botón para pausar la grabación

7. Pulse para iniciar/reanudar la grabación y para añadir archivos manualmente
8. Pulse para añadir una marca durante la grabación o la reproducción.

1 2 3 4

Conector de ampliación del mando a distancia

Las teclas Play, FF y REW pueden añadirse a las funciones del mando a distancia utilizando un circuito equivalente al mostrado a continuación.

R1 1k R2 3.9k R3 6.8k R4 11k R5 15k R6 30k R7 47k S1 S2S3S4S5S6 S7 RECPLAYREWMARKFFREC PAUSE SKIP BACK R8 220 R9 220

Notas:

• El PMD561 reproduce mientras se mantiene cerrado el interruptor Play, y salta hacia atrás y se pausa cuando se abre.
• Error de resistencia = Dentro del 5%
• No aplique nunca una tensión externa. Si lo hiciese se produciría un mal funcionamiento.
• Aísle el circuito para que no pueda tocarse directamente. Utilice una estructura que proteja el circuito contra electricidad estática, porque causaría un mal funcionamiento.
• No accione los interruptores al mismo tiempo que los botones de la unidad.
• Marantz Professional no aceptará ninguna responsabilidad por ningún daño ni la violación de patentes u otros derechos que puedan resultar de la utilización de los circuitos.
• Esto no sanciona patentes ni otros derechos de Marantz Professional ni de terceros.
• Está estrictamente prohibido imprimir o reproducir los diagramas de circuitos ya sea parcial o totalmente.

Tipo de conector (miniconector de 1/8" T-R-R-S)

∅3,5/4P (TMP-B66)

1. Punta
2. Anillo
3. Anillo
4. Manguito

1 2 3 4

Control de pantalla

Pulse el botón Display para ir cambiando la información que aparece en la pantalla. La información que se muestra en los modos de parada, grabación y reproducción es ligeramente distinta.

En modo de parada

1. Tiempo restante total

TOTAL RESTO 12:34:56 INT TIempo restante total Número de archivos 2023 ARCHS Función F1 MENU TIB STOP LIST Espacio restante de la tarjeta Fuente de entrada Función F2

2. Hora/fecha actuales

HORA/FECHA 01:23AM INT MIC Hora actual Fecha actual Mar 23/2007 MENU T ☑ STOP LIST

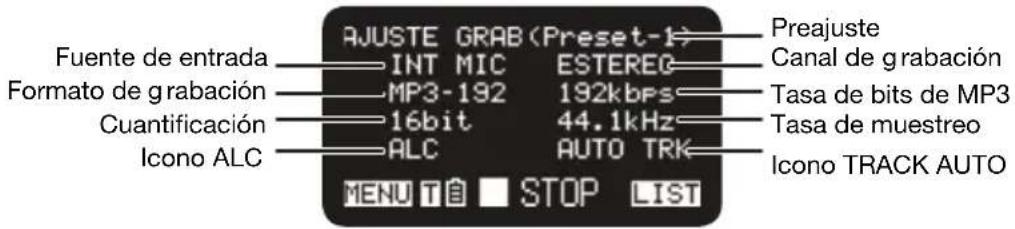

3. Configuración de la grabación

FUENTE de entrada Formato de grabación Cuantificación Icono ALC AJUSTE GRAB (Preset-1) INT MIC ESTEREO MP3-192 192kbps 16bit 44.1kHz ALC AUTO TRK MENU TID STOP LIST Preajuste Canal de grabación Tasa de bits de MP3 Tasa de muestreo Icono TRACK AUTO

En modo de grabación

1. Tiempo de grabación

TIEMPO GRAB 00:00:34 INT MIC Espacio restante de la tarjeta Fuente de entrada Tiempo de grabación Nombre de archivo 1001.MP3 Función F1 TR GRABAR MARK Función F2

2. Tiempo restante total

TOTAL RESTO 00:34:34 INT MIC Tiempo restante total 1001.MP3 TR 自 GRABAR MARK

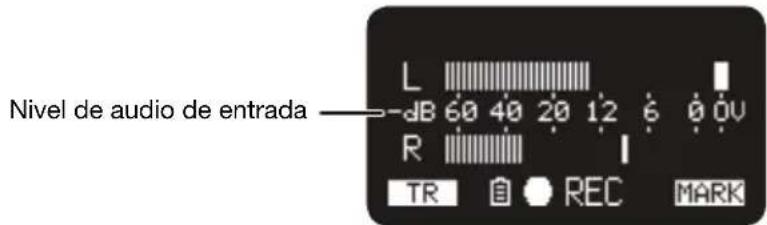

3. Nivel de grabación

Nivel de audio de entrada L dB 60 40 20 12 6 0 0V R TR 自 REC MARK

4. Configuración de la grabación

FUENTE de entrada Formato de grabación Cuantificación Icono ALC AJUSTE GRAB (Preset-1) INT MIC ESTEREO MP3-192 192kbps 16bit 44.1kHz ALC AUTO TRK TR GRABAR MARK Preajuste Canal de grabación Tasa de bits de MP3 Tasa de muestreo Icono TRACK AUTO

En modo de reproducción

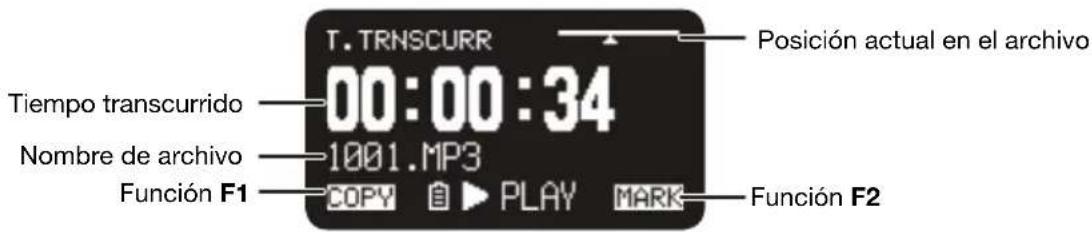

1. Tiempo transcurrido

T. TRNSCURR 00:00:34 Posición actual en el archivo Tiempo transcurrido Nombre de archivo 1001.MP3 Función F1 COPY PLAY MARK Función F2

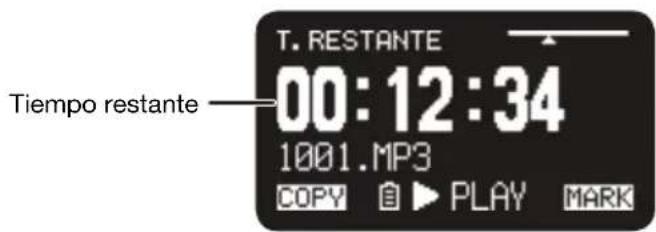

2. Tiempo restante

Tiempo restante T. RESTANTE 00:12:34 1001.MP3 COPY 自 ▶ PLAY MARK

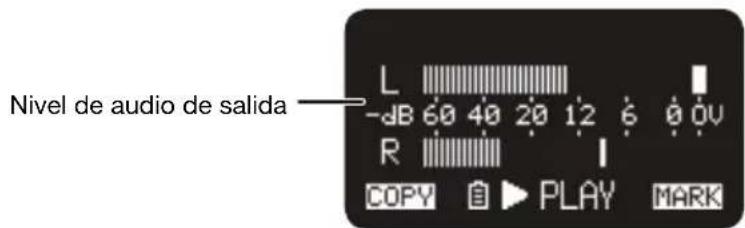

3. Nivel de salida

Nivel de audio de salida L -dB 60 40 20 12 6 0 0V R COPY PLAY MARK

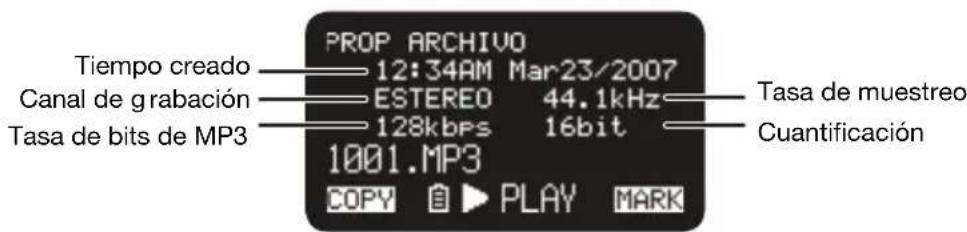

4. Propiedades del archivo

TIempo creado Canal de grabación Tasa de bits de MP3 PROP ARCHIVO 12:34AM Mar23/2007 ESTEREO 44.1kHz 128kbps 16bit 1001.MP3 COPY PLAY MARK Tasa de muestreo Cuantificación

Menú

Menú principal

1. Desde el modo de parada, pulse el botón F1 (Menu).

2. En la pantalla aparecerá la lista de menús.

3. La opción seleccionada se resaltará.
4. Si está seleccionada la primera opción, pulse el botón Pitch+ para ir a la última.

5. Si está seleccionada la última opción, pulse el botón Pitch– para ir a la primera.

6. Pulse el botón Pitch+ o Pitch- para seleccionar la opción.

7. Pulse el botón Enter para confirmar o ejecutar la opción seleccionada.

Opciones y funciones

# Display Description
1	Presets	Va al menú de preajustes.
2	Pantalla	Va al menú de pantalla.
3	Hore/Fecha Ajusta	la hora y la fecha actuales.
4	Utilidad	Va al menú de utilidades.
5	Idioma Elije el idioma de indicación en pantalla.
6	Version F/W Muestra la versión del firmware.

Protección de los ajustes del menú

Cuando el Bloqueo de menú en el menú de preajustes esté Activado, se requerirá el código de acceso para seleccionar las opciones por debajo del menú superior, protegiendo así los ajustes.

El código de acceso es el número que va de 0000 a 9999 establecido en Contraseña en el menú de preajustes.

Menú de preajustes

Usted podrá guardar 3 preajustes detallados en el grabador, tales como entrada de grabación, formato de grabación, modo de reproducción, etc. En el menú de preajustes se pueden configurar 20 opciones, y se pueden establecer 3 preajustes con las condiciones que se deseen.

La opción SELEC.PRESET le permite seleccionar un número de preajuste.

1. Desde el modo de parada, pulse el botón F1 (Menu).

2. En la pantalla aparecerá la lista de menús.

3. La opción seleccionada se resaltará.
4. Si está seleccionada la primera opción, pulse el botón Pitch+ para ir a la última.

5. Si está seleccionada la última opción, pulse el botón Pitch- para ir a la primera.

6. Pulse el botón Pitch+ o Pitch- para seleccionar PRESETS. Después pulse el botón Enter.

7. Pulse el botón Pitch+ o Pitch- para seleccionar el preajuste 1, 2, 3, o renombrado preajuste.

8. Pulse el botón Enter para aceptar el preajuste seleccionado.

9. En pantalla aparecerá el menú de acción.

10. Seleccione el elemento SELECCIONAR y pulse el botón Enter para seleccionar al preset como el preset activo.
11. Seleccione EDITAR y pulse el botón Enter para ajustar o cambiar el preajuste seleccionado.
12. Seleccione RENOMBRAR y pulse el botón Enter para cambiar el nombre del preajuste seleccionado.

Funciones del menú de acción

# Display Description
1 SELECCIONAR El preset se selecciona como el preset activo.
2 EDITAR Ajusta o cambia el preajuste seleccionado.
3 RENOMBRAR Cambia el título del preajuste seleccionado.

Renombrado de preajustes

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- para seleccionar el Menú de Preajustes. Después pulse el botón Enter para aceptar la selección.
3. Pulse el botón Pitch+ o Pitch- para seleccionar el Preajuste 1, 2, 3, o renombrado preajuste. Después pulse el botón Enter para aceptar el preajuste seleccionado.
4. Pulse el botón Pitch+ o Pitch- para seleccionar Renombrar y pulse el botón Enter para aceptar la selección.
5. Renombre el título del preajuste.

El texto se puede cambiar y borrar. Pulse el botón o para mover el cursor hasta el punto desde el que desee cambiar o borrar texto.

• Para cambiar un carácter, pulse el botón Pitch+ o Pitch− para seleccionar el carácter que desee cambiar.
• Para insertar un carácter, pulse el botón F1 (INS). Se insertará un carácter a la izquierda del carácter resaltado y después se resaltará.

• Para borrar un carácter, pulse el botón F2 (DEL) para borrar el carácter seleccionado.

• Pulse el botón Enter para guardar los cambios.

Pulse el botón ◀◀◀ para volver a la página anterior sin guardar los cambios cuando la primera letra del título del preajuste esté resaltada.

Notas:

• Si el último carácter del título del preajuste es un espacio (SP), el título modificado no lo incluirá.
• La longitud máxima de un título de preajuste está limitada a 8 caracteres. Si se introduce el noveno carácter, éste se borrará.
• Los caracteres que podrán insertarse son: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z (espacio) ! “ # \$ % & ’ () + , - . ; = @ [ ] ^ _ ` {} \~ 0 1 2 3 4 5 6 7 8 9.

Lista del menú de preajustes

#	Pantalla Valor seleccionable
1	ENTRADA INT MIC / MIC/LINE / LINE2 / D.IN
2	FORMATO MP3-320 / MP3-256 / MP3-192 / MP3-128 / MP3-64 / PCM-16 / PCM-24
3	REC Estereo / Mono / D.Mono
4	FREQ. MUEST. 44.1k / 48k / 96k
5	PRERECORD On / Off
6	CONT. NIVEL Manual / ALC
7	TRACK AUTO Off / 1min / 5min / 10min / 15min / 30min / 1hour / 2hour / 6hour / 8hour / 12hour / 24hour
8	AUTO MARK Off / -60dB / -54dB / -38dB / -20dB
9	SILENT SKIP Off / -60dB / -54dB / -38dB / -20dB
10	ATEN.MIC 0dB / -6dB / -12dB / -18dB
11	Low Cut On / Off
12	FILTRO AGUDOS On / Off
13	SKIP BACK	0.5sec / 1sec / 1.5sec / 2sec / 2.5sec / 3sec / 3.5sec / 4sec/ 4.5sec / 5sec / 5.5sec / 6sec / 6.5sec / 7sec / 7.5sec / 8sec / 8.5sec / 9sec / 9.5sec / 10sec / 15sec / 20sec / 25sec / 30sec / 35sec / 40sec / 45sec / 50sec / 55sec / 60sec
14	BLOQ. TECLAS Total / Parcial
15	PILAS Alcalinas / Ni-MH
16	AUTO APAGADO Off / 5m / 15m / 30m / 60m
17	BEEP Encendido / Apagado
18	BLOQUEO MENÚ On / Off
19	CONTRASEÑA Número de 4 dígitos
20	SP MUTE On / Off
21	MODO REPROD Single / Cont.
22	IDMACHINE 8 caracteres máx.
23	POR DEFECTO

Procedimiento general en el modo de edición

1. En el menú de acción de preajustes, pulse el botón Pitch+ o Pitch- para seleccionar EDITAR, y después pulse el botón Enter.

En pantalla aparecerá la lista del menú de acción.

1. Pulse el botón Pitch+ o Pitch- para seleccionar una opción del menú. Después pulse el botón ◀◀ o ▶▶I para seleccionar las opciones de introducción.

2. Cuando complete el cambio del preajuste, pulse el botón F1 (Exit). En pantalla aparecerá "GUARDAR?".

3. Seleccione SI y pulse el botón Enter button to store the changes, para guardar los cambios o NO y pulse el botón Enter para salir del modo de menú sin guardar ningún cambio.

1. Entrada

Utilice este menú para seleccionar la entrada de audio para grabación.

Valor de ajuste Descripción
INT MIC Micrófonos internos estéreo
MIC/LINE	Micrófonos externos (conector Mic/Line)
LINE2	Entrada de nivel de línea (conector Line 2)
D.IN	Entrada digital

2. Formato de grabación

"Formato" le permite seleccionar el formato de audio para grabación de compresión MP3 o PCM de alta fidelidad, la tasa de bits de MP3 (320, 256, 192, 128 o 64 kbps) y la cuantificación de PCM (16 bits o 24 bits).

Valor de ajuste Descripción
MP3-320 / MP3-256 / MP3-192 / MP3-128 / MP3-64	(MP3)Mono: 160, 128, 96, 64, 32kbpsEstéreo: 320, 256, 192, 128, 64kbps
PCM-16 / PCM-24 (PCM)	Cuantificación: 16bits, 24bits

3. Canal de grabación

Use Rec Channel para seleccionar uno de los siguientes modos de grabación: 2 canales, monoaural de 1 canal o monoaural de 2 canales (monoaural dual) con el segundo canal atenuado en 20dB.

Valor de ajuste Descripción
Estereo Archivo de audio	de 2 canales estéreo
Mono Archivo de audio	monoaural de 1 canal al canal izquierdo solamente
D. Mono Archivo de audio	dio monoaural de 2 canales (monoaural dual) La entrada del canal izquierdo se graba en ambos canales L y R -el canal derecho se atenúa en 20dB.

4. Tasa de muestreo

"Freq. Muest." le permite seleccionar la frecuencia de muestreo de la grabación.

Valor de ajuste Descripción

44.1k Frecuencia de muestreo para PCM y MP3.

48k Frecuencia de muestreo para PCM y MP3.

96k Frecuencia de muestreo para PCM.

5. Grabación previa

"PreRecord" le permite activar y desactivar la función de grabación previa.

Valor de ajuste Descripción
On Activa la grabación previa.
Off Desactiva la grabación previa.

6. Control del nivel

"Cont. Nivel" le permite seleccionar el tipo de control de nivel de grabación, MANUAL o ALC.

Valor de ajuste Descripción
Manual Control manual del nivel
ALC Control automático del nivel

7. Incremento automático de pistas

"Track Auto" le permite activar o desactivar la función de incremento automático de pistas y seleccionar el intervalo de tiempo para crear automáticamente una nueva pista.

Valor de ajuste Descripción
Off Desactiva la función de increment automático de pistas.
1min / 5min / 10min / 15min / 30min / 1hour / 2hour / 6hour / 8hour / 12hour / 24hour	Activa la función de incremento automático de pistas y establece el intervalo de tiempo para crear un nuevo archivo.

8. Marcación automática

"Auto Mark" le permite activar la función de marcación automática y establecer el nivel de silencio, o desactivar esta función. La marca se añade automáticamente después de finalizar el período de silencio cuyo nivel de entrada sea inferior al valor preajustado de -60, -54, -38 o -20 (dB) durante más de 3 segundos.

Valor de ajuste Descripción
Off Desactiva la función de marcación automática.
-60dB / -54dB / -38dB / -20dB Nivel de silencio

9. Salto de silencios

“Silent Skip” le permite activar la función de salto de silencios y establecer el nivel de silencio, o desactivar esta función. Mientras la función de salto de silencios esté activada, la grabación se pausará automáticamente cuando el nivel de entrada es sea inferior al valor preajustado de -60, -54, -38 o -20 (dB) durante más de 3 segundos.

Valor de ajuste Descripción
Off Desactiva la función de salto de silencios.
-60dB / -54dB / -38dB / -20dB	Activa la función de salto de silencios y selecciona el nivel de silencio.

10. Atenuación de micrófono

El menú “Aten. Mic” le permite seleccionar el nivel del atenuador de micrófono.

Valor de ajuste Descripción
0dB Desactiva la función del atenuador de micrófono.
-6dB / -12dB / -18dB	Ajusta el atenuador de micrófono.

La opción de menú “Low Cut” desactiva o activa la función del filtro de graves.

Valor de ajuste Descripción

Off Desactiva el filtro de graves.

On Activa el filtro de graves.

12. Filtro de agudos

La opción de menú “Filtro Agudos” desactiva o activa la función del filtro de agudos.

Valor de ajuste Descripción

Off Desactiva el filtro de agudos.

On Activa el filtro de agudos.

13. Salto hacia atrás

La opción de menú “Skip Back” le permite seleccionar el tiempo de salto hacia atrás de 0,5 a 60 segundos.

Valor de ajuste

0.5sec / 1sec / 1.5sec / 2sec / 2.5sec / 3sec / 3.5sec / 4sec / 4.5sec / 5sec / 5.5sec / 6sec / 6.5sec / 7sec / 7.5sec / 8sec / 8.5sec / 9sec / 9.5sec / 10sec / 15sec / 20sec / 25sec / 30sec / 35sec / 40sec / 45sec / 50sec / 55sec / 60sec

14. Bloq. Teclas

El bloqueo de teclas asegura el PMD561 en el estado que está durante los modos de grabación, reproducción o parada.

Valor de ajuste Descripción
Total No funciona ningún botón.
Parcial	No funciona ningún botón. Sin embargo, se aceptan los botones Rec, Rec Pause, y Stop/Cancel.

15. Pilas

La opción de menú “Pilas” le permite establecer el tipo de pilas o baterías. El grabador PMD561 funciona con 4 pilas alcalinas normales o baterías de Ni-MH estándar de tamaño AA. El ajuste de Pilas se utiliza para el indicador de energía de pilas restante en la pantalla y la advertencia “BATERÍA BAJA”. Si el ajuste no concuerda con las pilas instaladas, el PMD561 no mostrará el estado apropiado de las mismas.

Valor de ajuste Descripción

Alcalinas Establece el tipo de pilas a alcalinas.

Ni-MH Establece el tipo de baterías a Níquel e hidruro metálico.

16. Auto Apagado

Si el PMD561 no durante un largo período de tiempo cuando se encuentra en modo de parada o reproducción-pausa, se puede apagar automáticamente para evitar que se gasten las pilas.

Valor de ajuste Descripción
Off Desactiva la función	de apagado automático.
5m / 15m / 30m / 60m	Active la función y seleccione el tiempo hasta que el PMD561 se apague automáticamente.

17. Pitido

La opción de menú “Beep” le permite activar o desactivar la función de alarma con pitido. Cuando esta característica está activada, la unidad emite un tono cuando la batería está descargada (“Low Battery”) o cuando no queda más espacio para grabar en la tarjeta SD.

Valor de ajuste Descripción
Encendido	Activa la función de pitido.
Apagado Desactiva la función de pitido.

18. Bloqueo Menú

La opción “Bloqueo de menú” del menú permite proteger las opciones de ajuste debajo del menú superior mediante el uso de una contraseña.

Valor de ajuste Descripción

On Activa la protección mediante contraseña.

Off Desactiva la protección mediante contraseña.

19. Contraseña

Cuando el Bloqueo de menú esté activado, también se utilizará como contraseña.

Valor de ajuste

Número de 4 dígitos desde 0000 a 9999 (establecido inicialmente a 0000)

20. Silenciamiento de altavoces

“SP Mute” le permite activar o desactivar la función de silenciamiento de altavoces. Cuando SP Mute esté ajustado a ON, el sonido que esté grabándose no saldrá a través del altavoz. Cuando esté ajustado a OFF, el sonido saldrá a través del altavoz, excepto cuando el sonido esté grabándose mediante el micrófono incorporado.

Valor de ajuste Descripción

On Silenciamiento de altavoces activado.

Off Silenciamiento de altavoces desactivado.

21. Modo de reproducción

La opción de menú “Modo Reprod” le permite seleccionar el modo de reproducción única o el modo de reproducción continua.

Valor de ajuste Descripción

Single Modo de reproducción única.

Cont. Modo de reproducción continua.

22. ID de máquina

Un archivo de audio creado por el PMD561 contiene información del ID de máquina. La información se incluye en el nombre del archivo. Por ejemplo, si el ID de máquina es “aaaaa”, el primer archivo se numerará “aaaaa001.wav” o “aaaaa001.mp3”. La configuración del ID de máquina se aplica a los tres ajustes.

1. En el modo de edición de preajustes, pulse el botón Pitch+ o Pitch- para seleccionar la opción IDMachine. Pulse el botón Enter para renombrar el ID.
2. Renombre el ID de máquina.
   Consulte el procedimiento Renombrado de preajustes.
3. Pulse el botón Enter para volver al menú de selección de preajustes y pulse el botón F1 (Exit) para guardar los cambios.

Notas:

• Si el último carácter del nombre del ID de máquina es un espacio (SP), el nombre modificado no lo incluirá.
• Si introduce más de 8 caracteres, se suprimirá el último cuando añada otro

23. Preajuste por defecto

"Por Defecto" le permite volver a los ajustes seleccionados por defecto del preajuste seleccionado

1. En el modo de edición de preajustes, pulse el botón Pitch+ o Pitch- para seleccionar la opción Por Defecto Pulse el botón Enter para inicializar.
2. Cuando aparezca el mensaje "POR DEFECT?", seleccione SI, y después pulse el botón Enter. El valor preajustado volverá al establecido por defecto y el PMD561 comenzará a escribir en la memoria no volátil.

Lista de valores por defecto

#	Pantalla Preset-1	Preset-2 Preset-3
1	ENTRADA INT MIC	INT MIC INT MIC
2	FORMATO MP3-128	MP3-320	PCM-24
3	REC Estereo	Estereo Estereo
4	FREQ. MUEST.	44.1k 44.1k	96k
5	PRERECORD	On	Off	Off
6	CONT. NIVEL	ALC	Manual	Manual
7	TRACK AUTO	Off	Off	Off
8	AUTO MARK	Off	Off	Off
9	SILENT SKIP	Off	Off	Off
10	ATEN.MIC	0dB	0dB	0dB
11	LOW CUT	On	Off	Off
12	FILTRO AGUDOS	On	Off	Off
13	SKIP BACK	3sec	3sec	3sec
14	BLOQ. TECLAS	All	All	All
15	PILAS	Alcalinas	Alcalinas	Alcalinas
16	AUTO APAGADO	15m	15m	15m
17	BEEP Encendido	Encendido	Encendido
18	BLOQUEO MENÚ	Off	Off	Off
19	CONTRASEÑA	0000	0000	0000
20	SP MUTE	Off	Off	Off
21	MODO REPROD	Cont.	Cont.	Cont.
22	IDMACHINE	1	1	1
23	POR DEFECTO	Reunión comprimida	Música comprimida	Calidad óptima no comprimida

Menú de pantalla

Usted podrá guardar preajustes en el menú de pantalla para ajustes tales como Brillo, Temporizador, LED, Format Hora, Formato Fecha, y Orden.

1. Desde el modo de parada, pulse el botón F1 (Menu).

2. En la pantalla aparecerá la lista de menús.

3. La opción seleccionada se resaltará.
4. Si está seleccionada la primera opción, pulse el botón Pitch+ para ir a la última.

5. Si está seleccionada la última opción, pulse el botón Pitch- para ir a la primera.

6. Pulse el botón Pitch+ o Pitch- para seleccionar Pantalla.

7. Pulse el botón Enter.

8. La opción seleccionada parpadea.

9. La elección de la opción seleccionada se resaltará.

10. En el modo del menú de pantalla, pulse el botón Stop para volver al modo de parada.

11. Pulse el botón Pitch+ o Pitch- para seleccionar una oción. Después pulse el botón ◀◀◀ o ▶▶▶ I para desplazarse por las opciones.

12. Pulse el botón Pitch+ o Pitch- para seleccionar otras opciones del menú Cuando complete el cambio del menú de pantalla, pulse el botón F1 (Exit) para guardar los cambios, o pulse el botón Stop para salir del modo de menú sin guardar ningún cambio.
13. Cuando se muestre "GUARDAR?", seleccione SI y pulse el botón Enter para guardar los cambios o NO y pulse el botón Enter para volver al menú principal sin guardar ningún cambio.

Funciones del menú de pantalla

#	Pantalla	Opciones seleccionables	Por defecto
1	BRILLO 1 a 8 5
2	TEMPORIZADOR Off / 30sec / 60sec / 90sec Off
3	LED On / Off	On
4	FORMATO HORA 12H / 24H 12H
5	FORMATO FECHA M/D/A / D/M/A	M/D/A *
6	ORDEN	Alfabetico / Hora/Fecha	Hora/Fecha
7	POR DEFECTO	--	--

* El ajuste por defecto de fábrica de Formato Fecha para Europa es D/M/A.

1. Brillo

La opción de menú “Brillo” le permite ajustar el brillo de la pantalla OLED (Organic Light-Emitting Diode, diodo orgánico de emisión de luz) del grabador PMD561.

Valor de ajuste	Descripción
1, 2, 3, 4, 5, 6, 7, 8	(Oscura) 1 – 8 (Brillante)

2. Temporizador

La opción de menú “Temporizador” le permite activar o desactivar la función de temporizador con hora preajustada. Mientras el temporizador se encuentra activado, la pantalla se apagará automáticamente cuando no se pulse ningún botón durante el tiempo seleccionado (30, 60 o 90 segundos). La duración de las pilas se prolongará si está activado.

Valor de ajuste Descripción
Off	Desactiva el temporizador.
30sec / 60sec / 90sec	Activa el temporizador y la hora.

3. LED

La opción de menú "LED" le permite activar o desactivar la iluminación de todos los LED

Valor de ajuste Descripción

On Activa la iluminación de los LED.

Off Desactiva la iluminación de los LED.

4. Formato de hora

La opción de menú “Formato de hora” le permite seleccionar el formato de la hora actual, formato de 12 horas con AM/PM, o formato de 24 horas (24H).

Valor de ajuste Descripción

12H Formato de 12 horas (12:00AM – 11:59PM)

24H Formato de 24 horas (00:00 – 23:59)

5. Formato de fecha

La opción de menú “Forma Fecha” le permite seleccionar el orden en que se muestra la fecha: mes/día/año (M/D/A) o día/mes/año (D/M/A).

Valor de ajuste Descripción
M/D/A	Mes/Día/Año
D/M/A	Día/Mes/Año

6. Ordenación de archivos

La opción de menú “Orden” le permite seleccionar el orden de los archivos en la lista por nombre ordenar los archivos de la lista por orden alfabético o cronológico (hora/fecha).

Valor de ajuste

Alfabético o Hora/Fecha

7. Ajustes por defecto

La opción de menú “Por Defecto” le permite devolver el menú de pantalla a los ajustes por defecto.

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- para seleccionar el menú de pantalla. Después pulse el botón Enter para aceptar la selección.
3. Pulse el botón Pitch+ o Pitch- para seleccionar la opción Por Defecto. Después pulse el botón Enter para inicializar.
4. Cuando aparezca el mensaje "POR DEFECTO?", seleccione SI y después pulse el botón Enter. El ajuste volverá al valor por defecto y se iniciará la escritura en la memoria no volátil.

Menú de utilidades

Los ajustes del temporizador de grabación y reproducción, el ajuste de carga de datos y función de guardado, y el formato de la tarjeta SD y el rendimiento de escritura se pueden comprobar en el menú Utilidades.

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- hasta que aparezca Utilidad.
3. Pulse el botón Enter. En el modo del menú de utilidades, pulse el botón Stop para volver al modo de parada.
4. Pulse el botón Pitch+ o Pitch- para seleccionar la opción del menú. Pulse el botón Enter para guardar la opción del menú.

Funciones del menú de utilidades

#	Pantalla Descripción
1	TEMP. GRABACION Ajusta la hora de comienzo y la duración de la grabación.
2	TEMP. REPROD. 1 Ajusta la hora de comienzo de la grabación 1.
3	TEMP. REPROD. 2 Ajusta la hora de comienzo de la grabación 2.
4	TEMP. REPROD. 3 Ajusta la hora de comienzo de la grabación 3.
5	CARGAR PRESET Carga los datos de ajustes desde una tarjeta SD.
6	GUARDAR PRESET Guarda los datos de ajustes en una tarjeta SD.
7	COMPROB. TARJETA Compruebe el rendimiento de escritura de la tarjeta SD.
8	FORMAT. TARJETA Suprime todos los archivos

1. Temp. Grabacion

El menú Temp. Grabacion le permite ajustar o cambiar la hora de comienzo y la duración de una grabación.

1. Seleccione el menú de temporizador de grabación.

2. En el modo de parada, pulse el botón F1 (Menu).

3. Pulse el botón Pitch+ o Pitch- para seleccionar Utilidad, y después pulse el botón Enter.

4. Pulse el botón Pitch+ o Pitch- hasta que aparezca Temp. Grabacion, y después pulse el botón Enter.

5. Seleccione activar o desactivar el temporizador de grabación.

6. Pulse el botón Pitch+ o Pitch- hasta que se resalte ON o OFF. Después pulse el botón I◀◀ o ▶▶I hasta que se resalte ON para activar la función de temporizador de grabación. Pulse el botón I◀◀ o ▶▶I hasta que se resalte OFF para desactivar la función de temporizador de grabación.

7. Pulse el botón Pitch+ o Pitch- para moverse a otra opción. La opción seleccionada se resaltará.

8. Ajuste la hora de comienzo

9. Mientras Hora Comienzo esté resaltada, pulse el botón Enter.

10. Pulse el botón o para seleccionar la opción.
11. Pulse el botón Pitch+ o Pitch- para seleccionar el valor.

12. Pulse el botón Enter para finalizar el ajuste de la hora.

13. Ajuste la duración.

14. Mientras la Duración esté resaltada, pulse el botón Enter.

15. Pulse el botón ◀◀◀ o ▶▶▶ para seleccionar la hora o los minutos.
16. Mientras la hora esté resaltada, pulse el botón Pitch+ o Pitch− para seleccionar la hora de 000 a 999.

17. Mientras los minutos estén resaltados, pulse el botón Pitch+ o Pitch− para seleccionar los minutos de 00 a 59.

18. Guarde los cambios.

19. Durante el ajuste, pulse el botón F1 (Exit). En la pantalla aparecerá “GUARDAR?”. Seleccione SI para guardar los ajustes y volver al menú de utilidades. O seleccione NO para volver al menú de utilidades sin guardar ningún cambio.

20. Durante el ajuste, pulse el botón Stop para volver al modo de parada sin guardar ningún cambio.

2./3./4. Temporizador de reproducción (1/2/3)

La opción de menú Temp. Reprod le permite ajustar o cambiar la hora de comienzo de la reproducción y el nombre del archivo para la misma.

1. Seleccione el menú del temporizador de reproducción.

2. Desde el modo de parada, pulse el botón F1 (Menu).

3. Pulse el botón Pitch+ o Pitch- para seleccionar Utilidad, y después pulse el botón Enter.

4. Pulse el botón Pitch+ o Pitch- hasta que aparezca Temporizador de reproducción (1/2/3), y después pulse el botón Enter.

5. Ajuste el temporizador de reproducción.

6. Pulse el botón Pitch+ o Pitch- hasta que se resalte Diario, Dia Lab, o Fin Sem.

7. Pulse el botón ◀◀◀ o ▶▶▶ hasta que se resalte Dia Lab para ajustar la reproducción para el lunes al viernes.
8. Pulse el botón o hasta que se resalte Fin Sem para ajustar la reproducción para el sábado y el domingo.

9. Pulse el botón Pitch+ o Pitch- para moverse a otra opción. La opción seleccionada se resaltará.

10. Ajuste la hora de comienzo.

11. Mientras Hora Comienzo esté resaltada, pulse el botón Enter.

12. Pulse el botón ◀◀◀ o ▶ para seleccionar AM/PM, la hora, o los minutos.
13. Pulse el botón o para seleccionar la opción.
14. Pulse el botón Pitch+ o Pitch- para seleccionar el valor.

15. Pulse el botón Enter para finalizar el ajuste de la hora.

16. Seleccione el archivo.

17. Mientras Nombre Archico esté resaltado, pulse el botón Enter.

18. En la pantalla aparecerá la lista de archivos.

19. Pulse el botón Pitch+ o Pitch- para seleccionar el archivo que desee reproducir. Después pulse el botón Enter.

20. Guarde los cambios

21. Durante el ajuste, pulse el botón F1 (Exit). En la pantalla aparecerá “GUARDAR?”. Seleccione SI para guardar los ajustes y volver al menú de utilidades. O seleccione NO para volver al menú de utilidades sin guardar ningún cambio.

22. Durante el ajuste, pulse el botón Stop para volver al modo de parada sin guardar ningún cambio.
23. Mientras esté ajustando el temporizador, en la pantalla se mostrará el incono T.

5. Carga de ajustes

La opción de menú Cargar Preset le permite permite cargar todos los valores preajustado desde una tarjeta SD al PMD561.

Para realizar la carga de ajustes, utilice una tarjeta SD en la que se haya guardado el contenido preajustado con Guardar Preset.

Esta función resulta muy útil para configurar múltiples PMD561 con los mismos ajustes.

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- para seleccionar Utilidad, y después pulse el botón Enter.
3. Pulse el botón Pitch+ o Pitch- para seleccionar Cargar Preset.
4. Pulse el botón Enter. Aparecerá el mensaje "CARGAR PRESET?".

- Pulse el botón Stop para cancelar la carga de las opciones y volver al modo de parada.

1. Cuando aparezca el mensaje “CARGAR PRESET?”, seleccione SI y pulse el botón Enter para cargar el valor del ajuste en formato de texto desde el archivo de una carpeta de la tarjeta. El título del archivo cargado es “561preset2.txt”. Durante la carga de los ajustes aparecerá “EJECUTANDO...”. Una vez terminada la carga del archivo, aparecerá “COMPLETADO” durante un segundo y se volverá al modo de parada.

6. Guardado de ajustes

Guardar Preset guarda todos los valores preajustados en una tarjeta SD. Para cargar los archivos guardados en el PMD561, realice la carga de ajustes.

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- para seleccionar Utilidad, y después pulse el botón Enter.
3. Pulse el botón Pitch+ o Pitch- para seleccionar Guardar Preset.
4. Pulse el botón Enter. Aparecerá el mensaje "SALVA PRESET?".

- Pulse el botón Stop para cancelar el guardado de los ajustes y volver al modo de parada.

1. Cuando aparezca el mensaje “SALVA PRESET?”, seleccione seleccione SI y pulse el botón Enter para guardar el valor preajustado en formato de texto en un archivo de una carpeta de la tarjeta. El título de este archivo es “561preset2.txt”. Durante la salida del preajuste, aparecerá “EJECUTANDO...”. Una vez terminada la salida del archivo, aparecerá “COMPLETADO” durante un segundo y se volverá al modo de parada.

7. Comprob. Tarjeta

La “Comprobación de tarjeta” comprueba el rendimiento de escritura de la tarjeta SD en uso y muestra los resultados, tal y como se puede observar a continuación.

Pantalla Descripción
Bien Es posible grabar	sin problemas.
Baja Pueden ocurrir pro	blemas de escritura durante la grabación. Se recomienda el uso de otra tarjeta SD.

Notas:

• No apague ni abra la tapa del compartimento de la tarjeta SD mientras la tarjeta esté siendo comprobada. De lo contrario, podría dañar los datos o la tarjeta. Asimismo, se recomienda utilizar un adaptador de CA al comprobar la tarjeta.
• La comprobación de los resultados es únicamente para fines ilustrativos; no garantizan el funcionamiento.

8. Formateo de tarjetas

1. Desde el modo de parada, pulse el botón F1 (Menu).
2. Pulse el botón Pitch+ o Pitch- para seleccionar Utilidad, y después pulse el botón Enter.
3. Pulse el botón Pitch+ o Pitch- para seleccionar Format. Tarjecta.
4. Pulse el botón Enter. Aparecerá el mensaje "FORMATEAR SD?".

- Pulse el botón Stop para cancelar el formateo de la tarjeta y volver al modo de parada.

1. Cuando aparezca el mensaje "FORMATEAR SD?", seleccione SI y pulse el botón Enter para formatear la tarjeta SD. Durante el formateo aparecerá "EJECUTANDO...". Después del formateo aparecerá "COMPLETADO" durante un segundo y el PMD561 volverá al modo de parada.

Menú de lista de archivos

La lista de archivos mostrará una lista de los archivos, MP3 y WAV de "MPGLANG1" u otras carpetas. La lista podrá utilizarse para reproducir, renombrar, o eliminar un archivo seleccionado o comprobar la información del mismo.

1. Desde el modo de parada, pulse el botón F2 (List).

2. En la pantalla aparecerá la lista de menús.

3. La opción seleccionada se resaltará.
4. Si está seleccionada la primera opción, pulse el botón Pitch+ para ir a la última.
5. Si está seleccionada la última opción, pulse el botón Pitch- para ir a la primera.

6. Press the ◀◀ button to enter the Folder List.

7. Pulse el botón Pitch+ o Pitch- para seleccionar el archivo al que desee acceder. Después pulse el botón Enter para entrar en el menú de lista de archivos.

- Durante el modo del menú de lista de archivos, pulse el botón Stop para volver al modo de parada.

Funciones del menú de lista de archivos

#	Pantalla Descripción
1	PLAY Reproduce	el archivo.
2	INFORMACION Muestra información del archivo.
3	RENOMBRAR Renombra el título del archivo.
4	BORRAR Elimina	el archivo.
5	COPIAR Hace una opia de un archivo en otra carpeta.
6	MOVER Mueve de a carpeta actual a otra.
7	BORRAR MARCAS. Elimina marcas del archivo seleccionado.

1. Reproducción

La opción de menú Play le permite reproducir el archivo seleccionado.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Play.

2. Pulse el botón Enter para iniciar la reproducción.

- Pulse el botón Stop para detener la reproducción y volver a la lista de archivos.

2. Información

La opción de menú Información le permite ver la información del archivo seleccionado.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Informacion.

2. Pulse el botón Enter para ver la información.

- Pulse el botón ◀◀◀ para volver al menú de lista de archivos.

- Pulse el botón Stop para volver al modo de parada.

3. Renombrado de archivos

La opción de menú Renombrar le permite cambiar el nombre de archivo del archivo seleccionado.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Renombrar.

2. Pulse el botón Enter para acceder a la ventana de renombrado.

3. Renombre el título del archivo. Consulte el procedimiento Renombrado de preajustes.

Pulse el botón I◀◀ para volver a la página anterior sin guardar los cambios cuando la primera letra del título del archivo esté resaltada.

Notas:

• Si el último carácter del nombre de archivo es un espacio (SP), el nombre de archivo no lo incluirá.
• Si introduce más de 60 caracteres, se suprimirá el último cuando añada otro.

4. Borrado

La opción de menú Borrar le permite eliminar el archivo seleccionado.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Borrar.

2. Pulse el botón Enter. En pantalla aparecerá "ELIM.ARCHIVO?".

3. Seleccione SI y pulse el botón Enter para borrar el archivo. O seleccione NO y pulse el botón Enter para volver al menú de lista de archivos.

4. Pulse el botón Stop para volver al modo de parada.

5. Copiado

La opción de menú Copiar le permite hacer una copia de un archivo de la carpeta actual a otra.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Copiar. Después pulse el botón Enter.

- En la pantalla aparecerá la lista de carpetas.

1. Pulse el botón Pitch+ o Pitch- para seleccionar la carpeta a la que desee copiar. Después pulse el botón Enter.

2. Se iniciará el copiado. Durante el copiado aparecerá "EJECUTANDO...".

3. Pulse el botón Stop para volver al modo de parada.

6. Movimiento

La opción de menú Mover le permite mover un archivo de la carpeta actual a otra.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Mover. Después pulse el botón Enter.

- En la pantalla aparecerá la lista de carpetas.

1. Pulse el botón Pi tch+ o Pitch- para seleccionar la carpeta a la que desee mover. Después pulse el botón Enter.

2. Se iniciará el movimiento. Durante el movimiento aparecerá “EJECUTANDO...”.

3. Pulse el botón Stop para volver al modo de parada.

7. Borrado de marcas

La opción de menú Borrar Marcas le permite eliminar todas las marcas del archivo seleccionado.

1. En el menú de lista de archivos, pulse el botón Pitch+ o Pitch- para seleccionar Delete Marks. Then press the Enter button.

2. En pantalla aparecerá "BORRAR MARCA?".

3. Seleccione SI y pulse el botón Enter para guardar las marcas. O seleccione NO y pulse el botón Enter para volver al menú de lista de archivos.
4. Pulse el botón Stop para volver al modo de parada.

Menú de lista de carpetas

La opción de menú de lista de carpetas le permite ver la lista de títulos de las carpetas. Y usted podrá establecer la carpeta seleccionada como el directorio actual, cambiar el título de la carpeta, eliminar la carpeta, y crear una carpeta nueva.

1. Mientras esté mostrándose la lista de archivos en el estado LISTA, pulse el botón ◄◀.

2. En la pantalla aparecerá la lista de menús.

3. La opción seleccionada se resaltará.
4. Si está seleccionada la primera opción, pulse el botón Pitch+ para ir a la última.

5. Si está seleccionada la última opción, pulse el botón Pitch- para ir a la primera.

6. Pulse el botón Pitch+ o Pitch- para seleccionar la carpeta a la que desee acceder. Pulse el botón Enter o el botón F1 (Menu) para entrar en el menú de lista de carpetas.

7. Pulse el botón ◀◀◀ o F1 (Exit) volver a la lista de carpetas.

8. Durante el modo del menú de lista de carpetas pulse el botón STOP para volver al modo de parada.

9. Pulse el botón Pitch+ o Pitch- para seleccionar la opción a la que desee acceder. Pulse el botón Enter saltar a la opción o ejecutar.

Funciones del menú de lista de carpetas

# Pantalla Descripción
1 SELECCIONAR Establece la carpeta seleccionada como carpeta actual.
2 CREAR CARPETA Crea una nueva carpeta.
3 RENOMBRAR Renombra el título de la carpeta seleccionada.
4 BORRAR Elimina el título de la carpeta seleccionada.

1. Selección

La opción de menú Seleccionar le permite establecer la carpeta seleccionada como carpeta actual.

1. En el menú de lista de carpetas, pulse el botón Pitch+ o Pitch- para seleccionar Seleccionar.
2. Pulse el botón Enter para establecer a carpeta seleccionada como carpeta actual.

2. Creación de carpetas

La opción de menú Crear Carpeta le permite crear una nueva carpeta.

1. En el menú de lista de carpetas, pulse el botón Pitch+ o Pitch- para seleccionar Crear Carpeta.

2. Después pulse el botón Enter.

3. Se creará una nueva carpeta titulada "NewFolder".

4. Aparecerá la lista de carpetas y la nueva carpeta estará resaltada.

Notas:

• Si ya existe “NewFolder”, aparecerá el mensaje “YA EXISTE” durante un segundo.
• Si el número de carpetas ya es 32, aparecerá el mensaje “CARPETA LLENA” durante un segundo.

3. Renombrado

1. En el menú de lista de carpetas, pulse el botón Pitch+ o Pitch- para seleccionar Rename.
2. Pulse el botón Enter para acceder a la ventana de renombrado.
3. Renombre el título de la carpeta. Consulte el procedimiento Renombrado de preajustes.
4. Pulse el botón Enter para volver a la lista de carpetas.

Pulse el botón I◀◀ para volver a la página anterior sin guardar los cambios cuando la primera letra del título del archivo esté resaltada.

Notas:

• Si el último carácter del nombre de archivo es un espacio (SP), el nombre de archivo no lo incluirá.
• Si introduce más de 60 caracteres, se suprimirá el último cuando añada otro.

4. Borrado

La opción de menú Borrar le permite eliminar la carpeta seleccionada.

1. En el menú de lista de carpetas, pulse el botón Pitch+ o Pitch- para seleccionar Borrar.
2. Pulse el botón Enter. En pantalla aparecerá "BORRAR?".

- Seleccione SI y pulse el botón Enter para eliminar la carpeta. O seleccione NO y pulse el botón Enter para volver al menú de lista de carpetas.

- Pulse el botón Stop para volver al modo de parada.

Nota:

- Usted no podrá borrar la última carpeta restante en una tarjeta SD. Cuando quede la última carpeta, aparecerá el “NO PUEDE...” durante un segundo.

Solución de problemas

Si experimenta problemas, intente estas soluciones primero:

• Asegúrese de que todos los cables y demás dispositivos conectados estén conectados firme y correctamente.
• Asegúrese de estar utilizando el PMD561 como describe esta Guía del usuario.
• Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.
• Si cree que el PMD561 no está funcionando correctamente, busque su problema y solución en la siguiente tabla.
• Si el PMD561 presenta un funcionamiento anómalo, el microprocesador se puede restablecer apagando el aparato, desconectando la alimentación de CA y quitando las pilas.

Problema	Solución
La unidad no se enciende. Instale pilas nuevas.
	Asegúrese de que la entrada de corriente del PMD561 esté conectada correctamente a una toma de corriente utilizando el adaptador de corriente incluido.
El PMD561 se enciende, pero se apaga solo.	Instale pilas nuevas.
Parece ser que el PMD561 graba sonidos, pero no se oye nada durante la reproducción.	Compruebe los ajustes de entrada. (Por ejemplo, si se ha seleccionado la entrada Line pero no se ha conectado nada al conector Line, el PMD561 grabará silencio, El PMD561 no reproducirá nada.)
No se reproduce el audio a través de los auriculares ni del altavoz interno.	Compruebe el ajuste de control Hp/Spk Vol.Reproduzca otro archivo de audio o compruebe la tarjeta.
El PMD561 no graba nada.	Compruebe si se ha alcanzado el número máximo de 999 archivos grabados.Compruebe que el PMD561 reconozca la tarjeta.
No se obtiene ninguna señal de la entrada del micrófono.	Compruebe la selección de entrada.Compruebe los ajustes de control de Rec Level.Compruebe si el micrófono requiere alimentación phantom.
Se produce demasiado ruido en el PMD561.	Compruebe las conexiones del cable y/o sustitúyalo.Compruebe que los niveles de ganancia sean correctos.
Cuando se reproducen los archivos en el ordenador, el sonido es de baja calidad.	Compruebe la calidad de la tarjeta de sonido del ordenador y del programa.Compruebe el programa de conversión de frecuencias. (El PMD561 graba archivos de audio con una frecuencia de muestreo de 48 kHz. Algunos programas de PC convierten los archivos a 44,1 kHz mediante un convertidor de tasa de muestreo. Sólo deben utilizarse convertidores de tasa de muestreo de alta calidad.)
El ordenador no lee los archivos.	Compruebe que el programa del ordenador sea compatible. Algunos programas de reproducción y edición no admiten los formatos MP3 o Broadcast Wave (.wav).Utilice DMP Mark Editor para reproducir archivos grabados con grabación encriptada en un ordenador.

Error Message

Pantalla Descripción
SIN TARJETA No se encuentra la tarjeta
SIN FORMATO	El formato no es FAT16/32, o se ha producido un error de formato
TARJETA LLENA La memoria es insuficiente
LLENO 999 El número de archivos ya es 999 (máximo)
MARCAS LLENAS El número de marcas del archivo actual ya es 30 (máximo)
SIN ARCHIVO No se ha encontrado ningún archivo
TECLAS BLOQ Se está utilizando el grabador con las teclas bloqueadas
TARJEWTA BLOQ No se pueden escribir datos en la tarjeta
VBR Avance o retroceso rápido de un archivo VBR
NO PUEDE.... El comando no es válido
CONECTE ALIM No existe entrada de CC
BATERÍA BAJA (parpadeando resaltado)	La energía restante de las pilas es inferior al valor establecido
BATERÍA BAJA Apagado automático con nivel de energía bajo la última vez
NO HAY PRESET No se encuentra ningún archivo de preajustes
ERR PRESET El contenido del archivo de preajustes tiene errores
ERR ACTUALIZ La actualización de versión del archivo o el sistema de archivos no funciona correctamente
TAPA ABIERTA La tapa de la tarjeta SD está abierta
ERR FORMAT	Se ha producido un error en el formato de un archivo MP3 o PCM
YA EXISTE	El nombre del archivo ya existe
LIMITE 80m	Se ha superado el límite de 80 minutos en el proceso de copia de segmento
TITULO LARGO	El título del archivo supera los 64 bytes
ERR TARJETA	Se ha producido un error en la tarjeta
ERR RTC	Se ha producido un error de RTC
ERR SRAM	Se ha producido un error en la SRAM
ERR FLASHROM	Se ha producido un error en la memoria Flash ROM
ACTUALICE MAQ	No se ha completado la actualización.
NO COINCIDE	El ajuste del preajuste no es correcto
FALLO CONTRAS	El código de acceso al desbloquear el “Bloqueo de menú” es incorrecto.
