Tipo de producto	Campana extractora de cocina
Marca	Elba
Modelo	ELIO 9366
Categoría	Campana extractora o filtrante
Distancia mínima entre la campana y la placa de cocción	45 cm (para cocinas eléctricas, de gas o de inducción)
Modos de funcionamiento	Evacuación exterior, recirculación (filtro de carbón activo), motor externo
Número de velocidades	3 velocidades + velocidad intensiva (10 minutos)
Funciones especiales	Temporizador de apagado automático (15 min), función «Clean Air» (10 min/h), indicador de saturación de filtros
Iluminación	Lámparas halógenas (tipo a verificar en el aparato)
Filtros	Filtro antigrasa metálico (lavable), filtro de carbón activo (no regenerable o regenerable según modelo)
Mantenimiento de los filtros antigrasa	Limpieza manual o en lavavajillas cada 2 meses como máximo
Mantenimiento de los filtros de carbón activo no regenerables	Reemplazo cada 4 meses como máximo
Mantenimiento de los filtros de carbón activo regenerables	Lavado a máquina a 65°C, secado en horno a 100°C, reemplazo cada 3 años
Limpieza de la campana	Con un paño húmedo y detergente neutro no abrasivo
Seguridad	Nunca flamear debajo de la campana, no dejar llamas libres, vigilar las frituras, desconectar antes del mantenimiento
Instalación	Montaje en pared por un profesional, respetar la distancia de seguridad, prever una abertura para la evacuación
Alimentación eléctrica	230 V ~ 50 Hz (verificar en la placa)
Clase de aislamiento	Clase II (doble aislamiento, sin cable de tierra)
Opciones disponibles	Chimeneas decorativas, kit insonorizante
Información general	Manual de uso e instalación incluido; respetar las regulaciones locales para la eliminación

Preguntas frecuentes - ELIO 9366 Elba

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 45 cm para las placas de cocción eléctricas, de gas o de inducción.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa deben lavarse a mano con un detergente neutro o en lavavajillas a baja temperatura y ciclo corto cada 2 meses como máximo.

¿Con qué frecuencia reemplazar los filtros de carbón activo?

Para los filtros no regenerables, reemplazo cada 4 meses. Para los filtros regenerables, lavado cada 2 meses y reemplazo cada 3 años.

¿Cómo reemplazar las lámparas halógenas?

Retire el vidrio haciendo palanca en las ranuras previstas, luego reemplace la lámpara por una del mismo tipo. No toque la lámpara con las manos desnudas.

¿Qué significa el parpadeo de la pantalla?

Si la pantalla parpadea con la letra F (ej: 1 y F), los filtros antigrasa deben lavarse. Con la letra A, los filtros de carbón activo deben reemplazarse o limpiarse.

¿Cómo restablecer el indicador de saturación de los filtros?

Después de limpiar o reemplazar los filtros, presione la tecla A durante aproximadamente 5 segundos hasta que el indicador deje de parpadear.

¿Puedo usar la campana sin filtro de carbón en modo recirculación?

No, para el modo recirculación, un filtro de carbón activo es indispensable para purificar el aire y atenuar los olores. Debe pedirse por separado.

¿Cómo activar la función «Clean Air»?

Con la campana apagada, presione la tecla E durante 2 segundos. El motor funcionará entonces 10 minutos por hora a la primera velocidad.

¿Qué hacer en caso de mal funcionamiento?

Verifique primero la alimentación eléctrica y el estado de los filtros. Si el problema persiste, contacte a un servicio de asistencia técnica autorizado.

¿Puede instalarse la campana sobre una cocina de gas?

Sí, a condición de respetar una distancia mínima de 45 cm y asegurar una ventilación suficiente de la habitación.

MANUAL DE USUARIO ELIO 9366 Elba

I CAPPA ASPIRANTE - Istruzioni per l'uso
DUNSTABZUGSHAUBE - Gebrauchsanweisung
E CAMPANA EXTRACTORA - Manual de utilización
F HOTTE DE CUISINE - Notice d'utilisation
GB COOKER HOOD - User instructions
NL AFZUIGKAP - Gebruiksaanwijzing
P COIFA ASPIRANTE - Manual do usuário

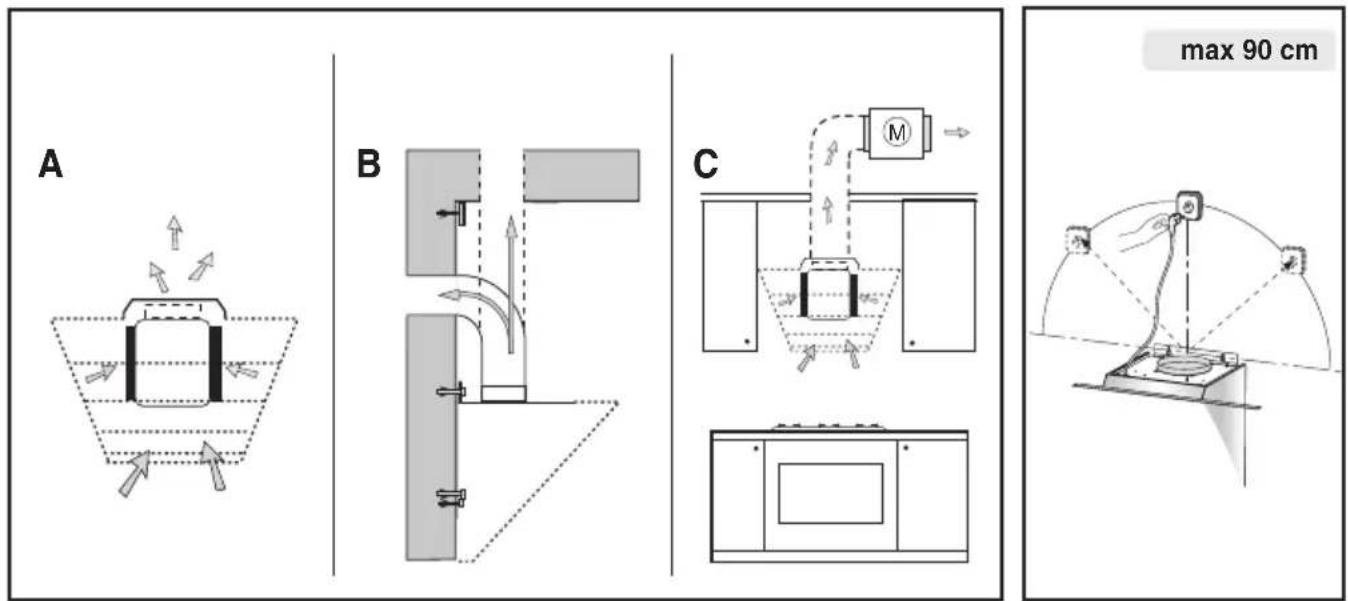

Fig.1

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior - Fig.1B), filtrante (reciclaje del aire en el interior - Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado. - Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica. - Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

2. ¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funcionamiento.
B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la campana.
D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio.
E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego.
F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica.
G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

• Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.
• Utilice guantes de protección antes de realizar las operaciones de montaje.

- Instalación eléctrica:

Clase de aislamiento II

- El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra.

El posición del enchufe debe ser de fácil acceso una vez instalado el aparato. Si el aparato posee un cable sin enchufe, para conectarlo a la red eléctrica es necesario instalar entre el aparato y la red de suministro un interruptor omnipolar con una apertura mínima de 3 mm entre los contactos y las dimensiones adecuadas para la carga, conforme con las normas vigentes.

- La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea

AZUL = N neutro.

- Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

- Cuando se trata de una encimera con sistema de calentamiento eléctrico, a gas o por inducción, la distancia mínima entre la superficie que sostiene los recipientes sobre el dispositivo de cocción y la parte más baja de la campana, debe ser de 45 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. - En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación aire.

- Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

- Antes de realizar las operaciones de montaje, desactive el filtro antigrasa B (Fig. 6), para maniobrar el aparato más fácilmente.

Antes de realizar esta operación, cumpla con las siguientes fases, según el modelo que posea:

Modelo 1

Extraiga los 3 paneles A como se indica en la fig. 4.1.

Tire la manija B como se indica en la fig. 6.

Modelo 2

Abra el panel C como se indica en la fig. 4.2.

Tire la manija B como se indica en la fig. 6.

Modelo 3

Extraiga los 3 paneles D como se indica en la fig. 4.3.

Tire la manija B como se indica en la fig. 6.

Cuando cierre el panel asegúrese de que se enganche perfectamente a los pernos de fijación G fig.4.3

Modelo 4

- Si se cuenta con la versión con tres paneles A desengánchelos desde los pasadores de fijación tirando hacia fuera (Fig.4.4) y luego quite los pasadores de seguridad N (Fig.4.4) ubicados dentro de la campana.

Para volver a colocarlos realice la operación inversa.

¡ATENCIÓN! Durante la operación de desmontaje y montaje, cerciórese de que el panel esté bien sujeto para evitar caídas accidentales.

- Si el aparato posee una cúpula, extráigala quitando los 4 tornillos B como se indica en la figura 9 A.

- Fijación a la pared

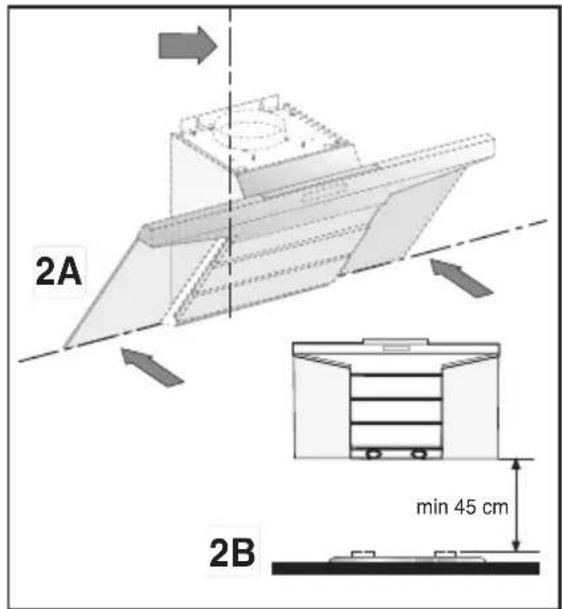

Realice una marca de la parte inferior de la campana en la pared fig.2A (teniendo en cuenta la distancia mínima de la encimera fig.2B).

- Coloque la plantilla de fijación sobre la pared, cuidando que la línea coincida con la trazada en el párrafo anterior.

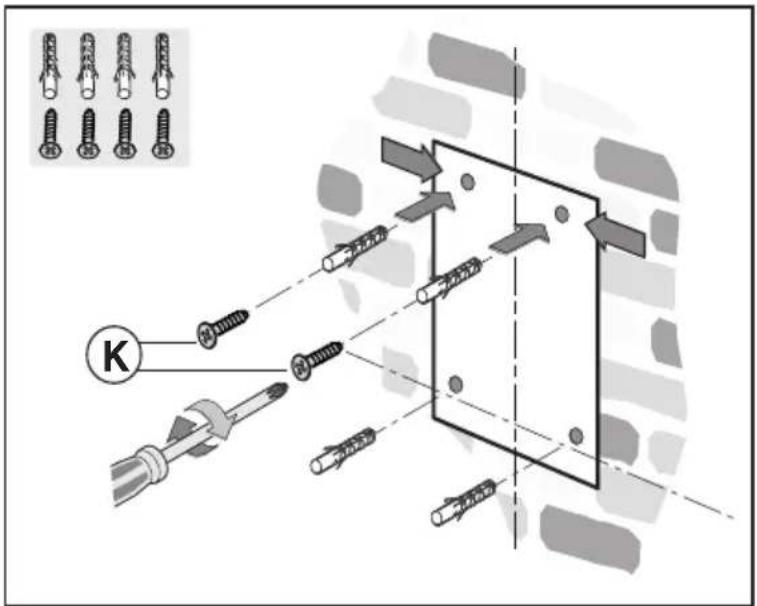

- Realice una marca y luego los orificios de fijación (fig.3).

- Fije los 2 tornillos superiores K y las espigas para pared (fig.

3). Los tornillos no deben ser enroscados completamente.

- Alinee el aparato a la pared en posición horizontal y enrosque los tornillos K (fig. 7).

- Una vez regulada la posición, fije la campana definitivamente con los 2 tornillos C (fig. 8).

- En los distintos montajes utilice tornillos y espigas adecuados para el tipo de pared (por ej. cemento armado, cartón de yeso, etc.).

- Cuando los tornillos y las espigas se suministren con el producto, controle que sean adecuados para el tipo de pared a la que se debe fijar la campana.

- Instalación para modelos sin chimeneas decorativas - versión extractora

- Extraiga los 4 tornillos B como se indica en la (fig. 9 A).

- Extraiga la rejilla E colocada sobre el orificio de salida de aire, y la cúpula M como se indica en la (fig. 9 B).

- Conecte la campana al tubo flexible (no suministrado con el aparato) que a su vez se conectará al orifico de evacuación de aire, preparado precedentemente (fig.9 C).

- Fije nuevamente la cúpula con los 4 tornillos quitados anteriormente en la (fig.9 A).

- Opcional

- Este modelo de campana puede poseer chimeneas decorativas opcionales que se solicitan al revendedor.

Antes de instalar las chimeneas decorativas, es necesario quitar los 4 tornillos B y extraer la cúpula M como se indica en (fig.10 A - B).

- Además, se encuentra disponible un kit fonoabsorbente (que se ordena también como OPCIONAL) para aumentar la

silenciosidad de la campana. Dicha capa fonoabsorbente se debe aplicar en la parte posterior del panel decorativo. Para su instalación, consulte las instrucciones suministradas con el kit.

- Instalación para modelos con chimeneas decorativas

Coloque la alimentación eléctrica dentro de la unión decorativa.

Regule el ancho de la abrazadera de sostén de la unión superior (Fig.11 C). Posteriormente fijela al techo para que quede alineada con la campana, utilizando los tornillos A (Fig.11 C) y respetando la distancia del techo indicada en la (Fig.11 B). Conecte la brida C, al orificio de evacuación de aire, utilizando el tubo flexible L (Fig.11 D).

Introduzca la chimenea superior dentro de la chimenea inferior. Fije la chimenea inferior a la campana utilizando los tornillos B suministrados (Fig.11 E).

Extraiga la chimenea superior hasta el marco y fijela con los tornillos F (Fig.11 C).

- Versión filtrante ¡Atención!

Los filtros se deben ordenar al revendedor como accesorio. Para transformar la campana de la versión ASPIRANTE a la versión FILTRANTE, según el modelo que posea, puede utilizar 2 tipos diferentes de kit, uno con los filtros rectangulares (fig. 19) y el otro con los filtros circulares (fig. 15).

1- Si en el embalaje encuentra una abrazadera como la indicada en la fig. 14, fijela a la campana con los 6 tornillos suministrados con la misma.

Para sustituir los filtros de carbón activo, es necesario tirar hacia fuera la palanca B como se indica en la (fig. 10).

2- Si en el embalaje su producto no posee una abrazadera, significa que el filtro de carbón activo es circular (fig. 15).

Los filtros se deben aplicar al grupo aspirante colocado en el interior de la campana centrándolos y girándolos 90° hasta el tope (Fig. 15).

USO Y MANTENIMIENTO

- Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

- El filtro antigrasa cumple la función de retener las partículas grasas en suspensión en el aire, por lo que se puede obstruir en relación al tiempo de uso.

- Para prevenir el peligro de incendio, cada 2 meses máximo se deben lavar los filtros antigrasa a mano, usando detergentes líquidos neutros no abrasivos, o sino en el lavavajillas a baja temperatura y ciclos breves.

- Después de algunos lavados puede cambiar de color. Esto no da derecho a reclamar su sustitución.

- Los filtros de carbón activado sirven para depurar el aire que se vuelve a inyectar en el ambiente, con el objetivo de atenuar los olores desagradables que genera la cocción.

- Los filtros de carbón activado no regenerables deben cambiarse cada 4 meses como máximo. La saturación del carbón activado depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con que se limpie el filtro antigrasa.

- Los filtros de carbón activado regenerables se deben lavar a

mano, con detergentes neutros no abrasivos, o sino en lava-vajillas a una temperatura máxima de 65°C (el ciclo de lavado debe realizarse sin vajilla). Quite el agua en exceso sin dañar el filtro y quite también las partes plásticas, luego seque la colchoneta en el horno durante al menos 15 minutos a una temperatura máxima de 100°C. Para que el funcionamiento del filtro de carbón se mantenga eficientemente, debe repetir esta operación cada 2 meses. Deben remplazarse cada 3 años años como máximo, o bien cuando se dañe la colchoneta.

- Antes de volver a montar los filtros antigrasa y los filtros de carbón activado regenerables, se los debe secar bien.

- Limpie frecuentemente la campana, tanto internamente como externamente, usando un paño humedecido con agua o detergentes líquidos neutros no abrasivos.

- La instalación de luz se diseñó para el uso durante la cocción y no para usos prolongados de iluminación general del ambiente. Emplearla de esta forma disminuye notablemente la duración media de las lámparas.

- Si el aparato cuenta con la luz de cortesía ésta se puede usar para el uso prolongado de iluminación general del ambiente.

- Atención: no respetar las advertencias de limpieza de la campana y de sustitución y limpieza de los filtros comporta riesgos de incendio. Por tanto, es recomendable atenerse a las instrucciones sugeridas.

- Sustitución de las lámparas halógenas (Fig.13):

Para sustituir las lámparas halógenas B quite el vidrio C haciendo palanca en las ranuras correspondientes.

Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sin protección.

- Mandos (Fig.17):

Botón A = Enciende\apaga las luces.

Botón B = Enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor.

Display C = Indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = Enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua.

Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función "clean air".

Que enciende el motor en la primera velocidad a 10 minutos por cada hora.

Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

- Saturación de los filtros antigrasa/carbón activado:

- Cuando el display C centellea alternando la velocidad de

funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa.

- Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), los filtros de carbón activado deben cambiarse o lavarse según su tipo. Después que ha vuelto a colocar el filtro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C.

- Mandos luminosos (Fig.16) la simbología es la siguiente:

A = Botón ILUMINACION

B = Botón OFF

C = Botón PRIMERA VELOCIDAD

nD = Botón SEGUENDA VELOCIDAD

E = Botón TERCERA VELOCIDAD

F = Botón TIMER PARADA AUTOMÁTICA 15 MINUTOS (*)

Si su aparato está equipado con la función velocidad INTENSIVA, partiendo de la TERCERA velocidad y manteniendo presionado durante 2 segundos aproximadamente el botón E, esta se activará por 10 minutos, luego de lo cual, regresará a la velocidad configurada anteriormente.

Cuando la función se encuentra activada el LED parpadea.

Para interrumpirla antes de los 10 minutos, presione nuevamente el botón E.

En algunos modelos se puede activar la función también con la primera y la segunda velocidad.

Presionando el botón F por dos segundos (con la campana apagada) se activa la función "clean air". Esta función enciende el motor por 10 minutos cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1° velocidad por un período de 10 minutos, durante los cuales deben relampagear los botones F y C contemporaneamente. Terminado este período el motor se apaga y el led del botón F se mantiene encendido con una luz fija por 50 minutos. En ese momento el motor reparte en la primera velocidad, los leds F y C recomienzan a relampagear por 10 minutos y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su funcionamiento normal (ej. presionando el botón D se desactiva la función "clean air" y el motor cambia a la 2° velocidad; presionando el botón B la función se desactiva).

(*) La función "TIMER PARADA AUTOMATICA" retarda la parada de la campana, que continuará a funcionar a la velocidad seleccionada en el momento del encendido de esta función, 15 minutos.

- Saturación de los filtros antigrasa/carbón activo:

- Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados.

- Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón activado deben cambiarse o lavarse según su tipo.

Después que se vuelve a colocar el filtro limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg. hasta que deje de centellear.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
