Ecofire Anna US 9 Pro 2 air - Cocina Palazzetti - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Ecofire Anna US 9 Pro 2 air Palazzetti

ES GENERALIDADES - ADVERTENCIAS - INSTALACIÓN - MANTENIMIENTO

ECOFIRE®

STUFE A PELLET AD ARIA - AIR PELLET STOVES PELLETOFEN AIR- POÊLES À GRANULÉS AIR - PELLET ESTUFA DE AIRE

Este manual es parte integrante del producto. Se recomienda leer detenidamente las instrucciones antes de la instalación, el mantenimiento y el uso del producto..

IT

Gentile cliente,

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su nueva estufa, lo invitamos a leer con atención cuanto se describe en el presente manual.

INDICE

1 PREMESSA GENERALE

1.1 SIMBOLOGIA
1.2 DESTINAZIONE D'USO
1.3 SCOPO E CONTENUTO DEL MANUALE
1.4 CONSERVAZIONE DEL MANUALE
1.5 AGGIORNAMENTO DEL MANUALE
1.6 GENERALITÀ
1.7 PRINCIPALI NORME RISPETTATE E DA RISPETTARE
1.8 GARANZIA LEGALE
1.9 RESPONSABILITÀ DEL COSTRUTTORE
1.10 CARATTERISTICHE DELL'UTILIZZATORE
1.11 ASSISTENZA TECNICA
1.12 PARTI DI RICAMBIO
1.13 TARGHETTA DI IDENTIFICAZIONE
1.14 CONSEGNA DELLA STUFA

2 AVVERTENZE PER LA SICUREZZA

2.1 AVVERTENZE PER L'INSTALLATORE
2.2 AVVERTENZE PER IL MANUTENTORE
2.3 AVVERTENZE PER L'UTILIZZATORE

3 CARATTERISTICHE DEL COMBUSTIBILE

3.1 CARATTERISTICHE DEL COMBUSTIBILE
3.2 STOCCAGGIO DEI PELLET

4 MOVIMENTAZIONE E TRASPORTO

1.12 PARTI DI RICAMBIO

ENTRETIEN EXTRAORDINAIRE

1.1 SIMBOLOGÍA
1.2 USOS
1.3 OBJETIVO Y CONTENIDO DEL MANUAL
1.4 CONSERVACIÓN DEL MANUAL
1.5 ACTUALIZACIÓN DEL MANUAL
1.6 GENERALIDADES
1.7 PRINCIPALES NORMAS RESPETADAS Y A RESPETAR
1.8 GARANTÍA LEGAL
1.9 RESPONSABILIDAD DEL FABRICANTE
1.10 CARACTERÍSTICAS DEL USUARIO
1.11 ASISTENCIA TÉCNICA
1.12 PIEZAS DE REPUESTO
1.13 PLACA DE IDENTIFICACIÓN
1.14 ENTREGAR LA ESTUFA

2 ADVERTENCIA SOBRE LA SEGURIDAD

2.1 ADVERTENCIAS PARA EL INSTALADOR
2.2 ADVERTENCIAS PARA EL ENCARGADO DEL MANTENIMIENTO
2.3 ADVERTENCIAS PARA EL USUARIO

3 CARACTERÍSTICAS DEL COMBUSTIBLE

3.1 CARACTERÍSTICAS DEL COMBUSTIBLE
3.2 ALMACENAMIENTO DE LOS PELLETS

4.1 EXTRACCIÓN DE LA PALETA DE TRANSPORTE

5 INSTALACIÓN

5.1 CONSIDERACIONES GENERALES
5.2 PRECAUCIONES SOBRE LA SEGURIDAD

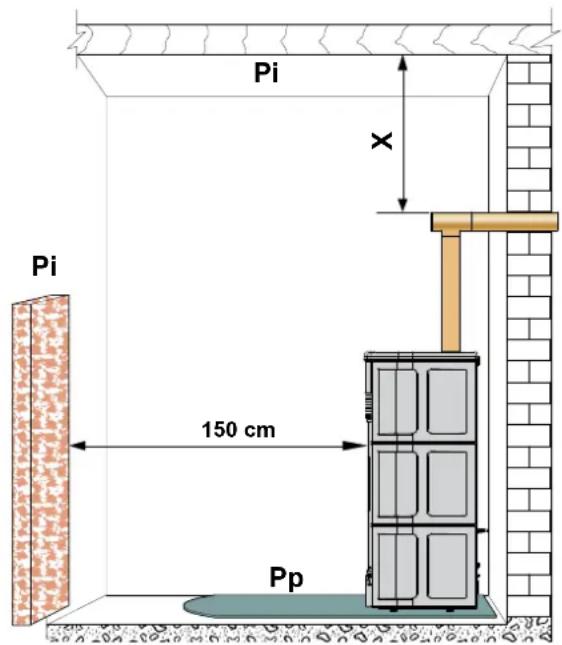

5.3 LUGAR DE INSTALACIÓN DE LA ESTUFA

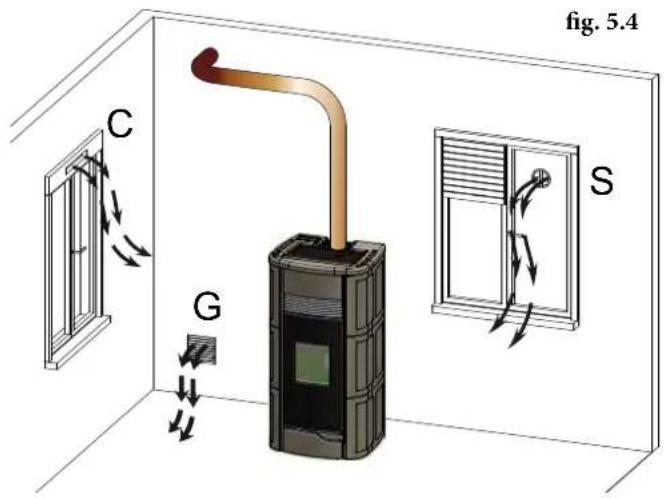

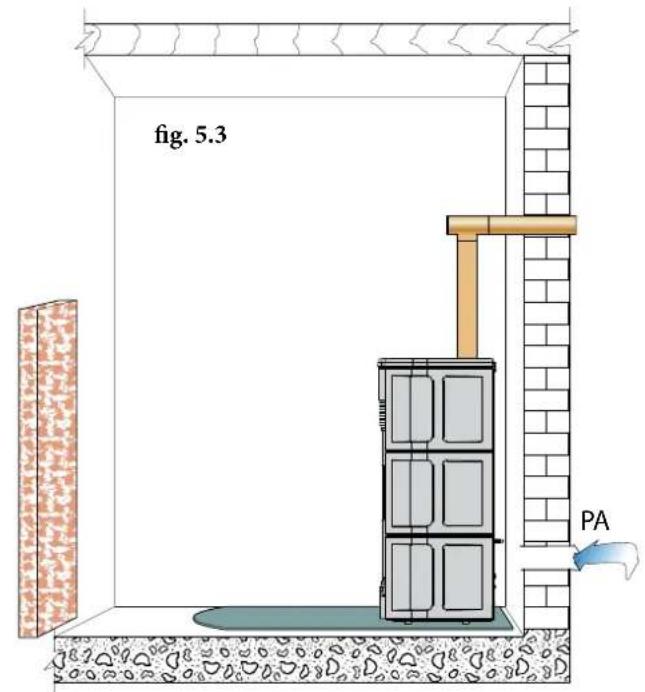

5.4 AIRE COMBURENTE

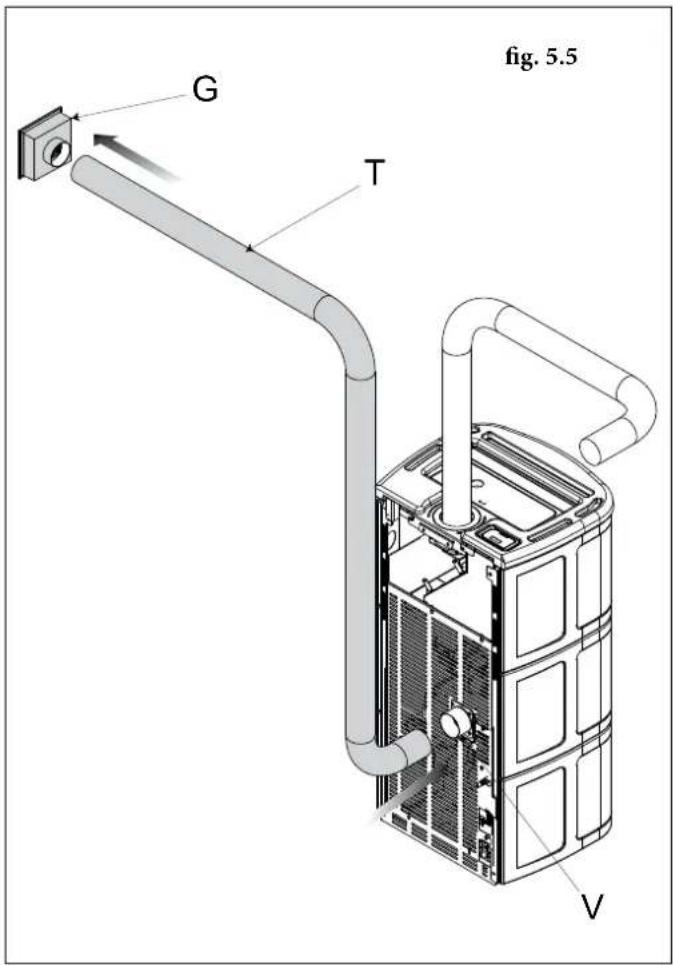

5.5 CIRCULACIÓN DEL AIRE CON CONDUCTOS

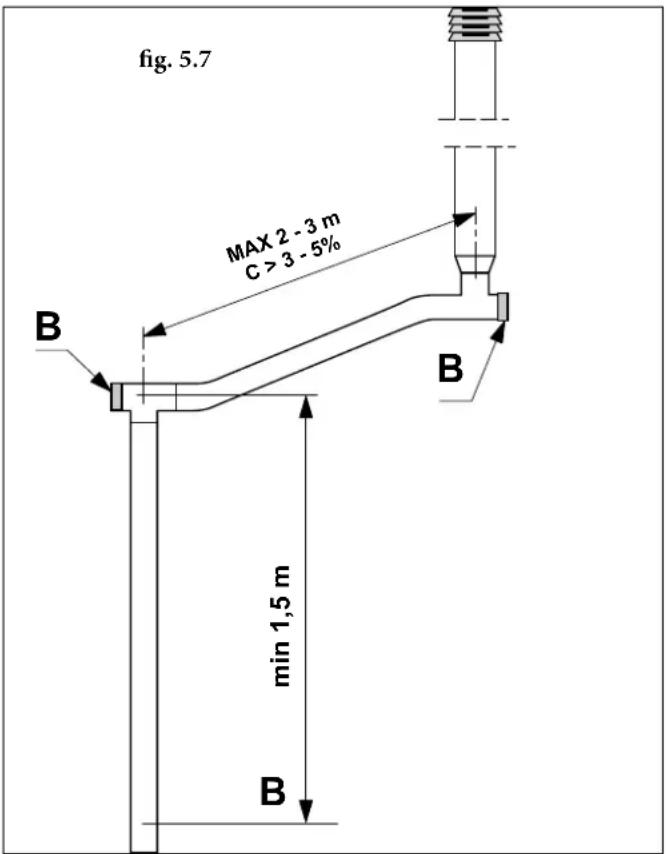

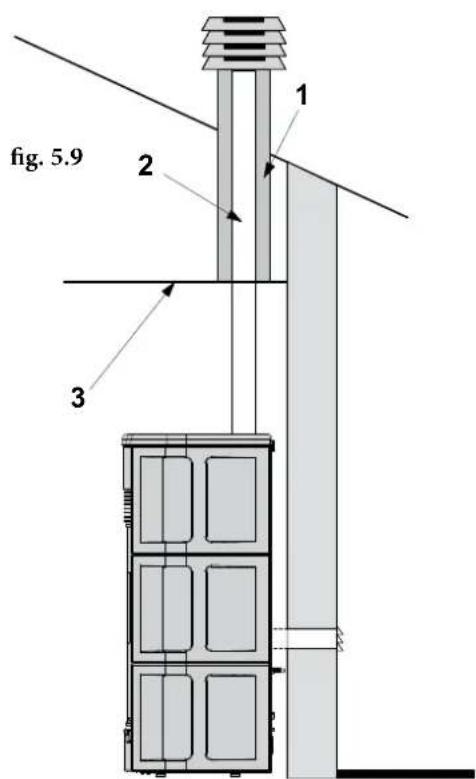

5.6 SALIDA DE HUMOS
5.7 NIVELACIÓN DE LA ESTUFA
5.8 CONEXIÓN A LAS INSTALACIONES

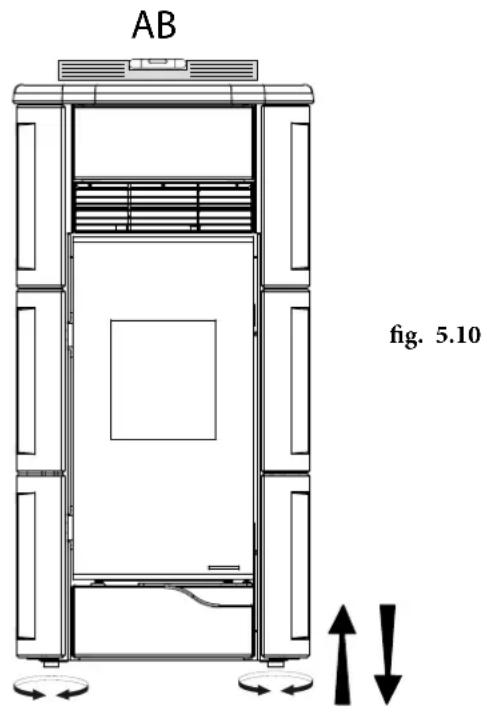

5.9 OPTIMIZACIÓN DE LA COMBUSTIÓN

6 CONFIGURACIÓNES DE LA INSTALACIÓN

6.1 TUBO COAXIAL
6.2 TUBO MONOPARED Y TOMA DE AIRE EN AMBIENTE

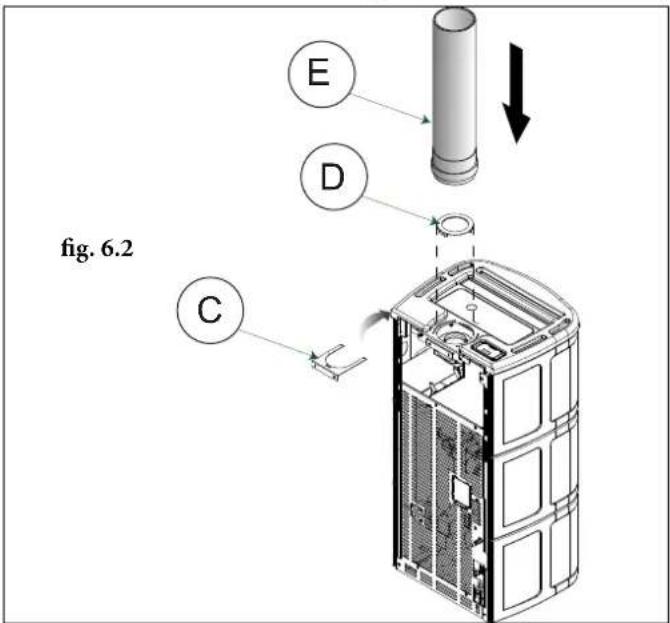

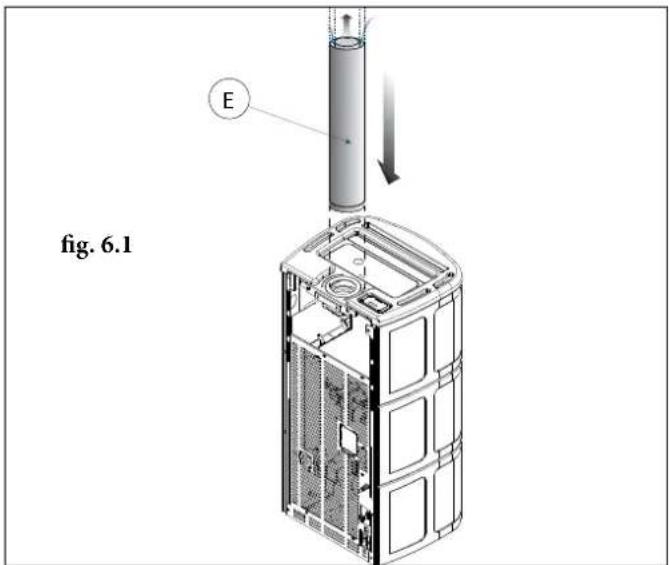

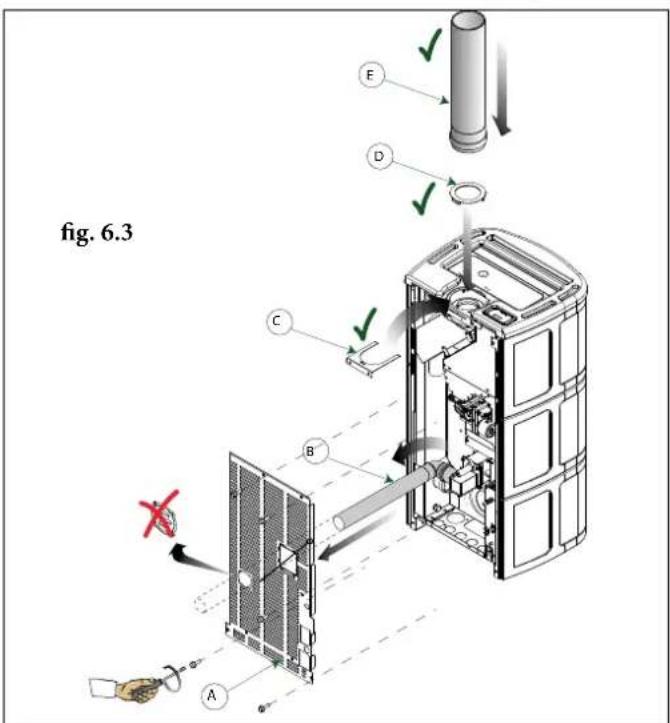

6.3 TUBO MONOPARED Y TOMA DE AIRE CANALIZADA AL EXTERIOR

7 MANTENIMIENTO

7.1 MANTENIMIENTO

8 DESGUACE Y ELIMINACIÓN

1 PREMISA GENERAL

El producto que es objeto del presente manual está fabricado y probado según las prescripciones de seguridad de las directivas europeas de referencia.

Este manual está dirigido a los propietarios de la estufa, a los instaladores, los usuarios y los encargados del mantenimiento de las estufas y es parte del producto. En caso de dudas sobre el contenido y para cualquier aclaración contactar con el fabricante o el servicio de asistencia técnica autorizado citando el número del párrafo del tema a consultar.

La impresión, la traducción y la reproducción total o parcial de este manual deben ser autorizadas por PALAZZETTI. La información técnica, las representaciones gráficas y las especificaciones presentes en este manual no se deben divulgar.

No utilizar el producto si no se han comprendido bien las instrucciones del manual, en caso de dudas solicitar siempre la asistencia o intervención del personal especializado PALAZZETTI.

PALAZZETTI se reserva el derecho de modificar especificaciones y características técnicas y/o funcionales de la estufa en cualquier momento y sin preaviso.

1.1 SIMBOLOGÍA

En el presente manual los puntos importantes se destacan con los siguientes símbolos:

INDICACIÓN: Indicaciones relativas al uso correcto de la estufa y a las responsabilidades de los encargados.

ATENCIÓN: Punto en el cual se expresa una nota de especial relevancia.

PELIGRO: Se expresa una nota importante de comportamiento para la prevención de accidentes o de daños materiales.

1.2 USOS

producto que es objeto del presente manual

consiste en un hogar para la calefacción interior, alimentado exclusivamente con pellet de madera, de funcionamiento automático.

La estufa funciona solamente con la puerta del hogar cerrada.

Nunca se debe abrir la portezuela durante el funcionamiento de la estufa.

El aparato no está destinado para ser usado por personas (niños incluidos) cuyas capacidades físicas, sensoriales o mentales sean reducidas o que carezcan de experiencia o conocimiento, a menos que una persona responsable se encargue de su seguridad, de la vigilancia o de dar instrucciones relativas al uso del aparato.

El uso arriba indicado y las configuraciones previstas para la estufa son las únicas admitidas por el fabricante: No utilizar la estufa contraviniendo las indicaciones dadas.

1.3 OBJETIVO Y CONTENIDO DEL MANUAL

El objetivo del manual es el de suministrar las reglas fundamentales y básicas para una instalación correcta, mantenimiento y uso del producto. El escrupuloso cumplimiento de cuanto arriba indicado garantiza un elevado nivel de seguridad y productividad de la estufa.

1.4 CONSERVACIÓN DEL MANUAL

CONSERVACIÓN Y CONSULTA

El manual debe conservarse con cuidado y debe estar siempre a disposición para su consulta, tanto por parte del usuario como de los encargados del montaje y del mantenimiento.

El manual de instalación forma parte de la estufa.

DETERIORO Y PÉRDIDA

En caso de necesidad solicitar una copia a PALAZZETTI.

CESIÓN DE LA ESTUFA

En caso de cesión de la estufa, el usuario también está obligado a entregar al nuevo comprador el presente manual.

1.5 ACTUALIZACIÓN DEL MANUAL

El presente manual refleja el avance tecnológico máximo en el momento de la comercialización de la estufa.

1.6 GENERALIDADES

INFORMACIÓN

En caso de intercambio de información con el Fabricante de la estufa tomar como referencia el número de serie y los datos de identificación en la placa del producto.

MANTENIMIENTO EXTRAORDINARIO

Las operaciones de mantenimiento extraordinario deben ser ejecutadas por personal cualificado y habilitado para intervenir en el modelo de estufa al cual hace referencia el presente manual.

RESPONSABILIDAD DE LAS OBRAS DE INSTALACIÓN La responsabilidad de las obras realizadas para la instalación de la estufa no puede ser considerada a cargo de PALAZZETTI, dicha instalación queda a cargo del instalador, al cual se solicita la ejecución de las comprobaciones relativas a la chimenea, la toma de aire y la realización correcta de las soluciones de instalación propuestas. Además deben respetarse todas las normas de seguridad previstas por la legislación específica en vigor en el país donde se instala.

Uso

El uso de la estufa queda subordinado a las indicaciones contenidas en el presente manual y al respeto de las normas de seguridad previstas por la legislación específica vigente en el país donde se instala.

1.7 PRINCIPALES NORMAS RESPETADAS Y A RESPETAR

1) Directiva 2014/35/UE: "Material eléctrico destinado a utilizarse dentro de dichos límites de tensión".
2) Directiva 2014/30/UE: "Acercamiento de la legislación de los Estados miembros relativos a la compatibilidad electromagnética".
3) Directiva89/391/CEE: "Actuacióndelasmedidas destinadas a promover el mejoramiento de la seguridad y de la salud de los trabajadores".
4) Reglamento UE 305/2011: "establece condiciones armonizadas para la comercialización de los productos para la construcción y abroga la directiva 89/106/CEE".
5) Directiva 199/34/CE: "Relativa al acercamiento de las disposiciones legislativas, reglamentarias y administrativas de los estados miembros en materia de responsabilidad por daños por productos defectuosos".
6) Directiva 2014/53/UE: "Relativa a los aparatos de radio y a los aparatos terminales de telecomunicación y al recíproco reconocimiento de su conformidad".
7) NormaEN14785;2006:Relativaa "Aparatospara la calefacción doméstica alimentados con pellet de madera – Requisitos y métodos de prueba".

1.8 GARANTÍA LEGAL

El usuario para gozar de la garantía legal, de la cual la Directiva CEE 1999/44/CE, debe cumplir escrupulosamente con las indicaciones del presente manual y en particular:

• Operar siempre dentro de los límites de uso de la estufa
• Realizar siempre un mantenimiento constante y profundo.
• Autorizar el uso a personas con capacidad probada, cualificada y debidamente entrenadas para dicho objetivo.
• Utilizar componentes de repuestos originales y específicos para el modelo de estufa.
• Es también necesario suministrar:
• Recibo fiscal con la fecha de compra.
• Certificado de conformidad de la instalación expedido por el instalador.
  El incumplimiento de las indicaciones contenidas en este manual implicará la inmediata caducidad de la garantía.

1.9 RESPONSABILIDAD DEL FABRICANTE

Con la entrega del presente manual PALAZZETTI declina cualquier responsabilidad, civil o penal directa o indirecta, debida a:

• Instalación no conforme con las normativas vigentes en el país y con las directivas de seguridad.
• Incumplimiento parcial o total de las instrucciones contenidas en el manual.
• Instalación por parte de personal no cualificado y

no capacitado.

• Uso no conforme con las directivas de seguridad.
• Modificaciones y reparaciones realizadas en la estufa y no autorizadas por el fabricante
• Uso de repuestos no originales o no específicos para el modelo de estufa.
• Falta de mantenimiento.
• Eventos excepcionales.

1.10 CARACTERÍSTICAS DEL USUARIO

! El usuario de la estufa debe ser una persona adulta y responsable con el conocimiento técnico necesario para el mantenimiento ordinario de los componentes de la estufa.

Los niños no deben acercarse a la estufa intentando jugar mientras esté en funcionamiento.

1.11 ASISTENCIA TÉCNICA

PALAZZETTI pone a disposición una amplia red de centros de asistencia técnica especializados, formados y preparados directamente por la empresa.

La sede central y nuestra red de venta está a vuestra disposición para indicarles cuál es el centro de asistencia autorizado más cercano.

1.12 PIEZAS DE REPUESTO

Emplear exclusivamente piezas de repuesto originales.

No esperar que los componentes se desgasten por el uso para realizar el reemplazo.

Cambiar un componente gastado antes de su rotura favorece la prevención de accidentes causados por la rotura imprevista de los componentes, que podrían generar graves daños a las personas o cosas.

Realizar los controles periódicos de mantenimiento como se indica en el capítulo "Mantenimiento".

1.13 PLACA DE IDENTIFICACIÓN

La placa de la matrícula colocada en la estufa contiene todos los datos característicos relativos al producto, incluidos los datos del fabricante, el número de serie y la marca CE

1.14 ENTREGAR LA ESTUFA

La estufa se entrega perfectamente embalada con cartón o lona termo retráctil y fijada a una plataforma de madera que permite el movimiento por medio de carretilla elevadora u otros medios.

Dentro de la estufa se coloca el siguiente material:

• Manuales de instrucciones
- Herramienta para la abertura de la portezuela del hogar (sólo para los modelos que lo prevén).

2 ADVERTENCIA SOBRE LA SEGURIDAD

2.1 ADVERTENCIAS PARA EL INSTALADOR

Cumplir con las indicaciones del presente manual.

Las instrucciones de montaje y desmontaje de la estufa están reservadas exclusivamente a los técnicos especializados.

Se aconseja a los usuarios contactar con nuestro servicio de asistencia para solicitar técnicos cualificados. En el caso que intervengan otros técnicos se recomienda asegurarse sobre su real capacidad.

La responsabilidad de las obras realizadas en el área de colocación de la estufa queda a cargo del usuario, es a éste último que se le solicita también la realización de las comprobaciones relativas a las soluciones de instalación propuestas.

El usuario debe cumplir con todos los reglamentos de seguridad locales, nacionales y europeos.

El aparato deberá instalarse sobre un suelo con la capacidad de soporte adecuados.

Comprobar que las indicaciones de la chimenea y de la toma de aire estén en conformidad con el tipo de instalación.

No realizar conexiones eléctricas volantes con cables provisorios o no aislados.

Comprobar que la conexión a tierra del equipo eléctrico sea eficiente.

El instalador, antes de comenzar las fases de montaje o desmontaje de la estufa, debe tomar las precauciones de seguridad previstas por la ley y en especial referido a:

1) No operar en condiciones adversas.
2) Debe operar en perfectas condiciones psicofísicas y comprobar que los dispositivos de prevención de accidentes individuales y personales estén en buenas condiciones y funcionen de forma eficiente.
3) Debe usar los guantes de protección.
4) Debe llevar calzado de protección.
5) Debe utilizar herramientas con aislamiento eléctrico.
6) Debe asegurarse que el área afectadapor las fases de montaje y desmontaje esté libre de obstáculos.

2.2 ADVERTENCIASPARAELENCARGADO DEL MANTENIMIENTO

Cumplir con las indicaciones del presente manual.

Usar siempre los dispositivo de seguridad individual y los otros medios de protección.

• Antes de comenzar con cualquier operación de mantenimiento asegurarse que la estufa, en el caso en que haya sido utilizada, se haya enfriado.
• Si uno sólo de los dispositivos de seguridad no está calibrado o no funciona, la estufa debe considerarse que no funciona.
• Desconectar la alimentación eléctrica antes de intervenir en las partes eléctricas, electrónicas y conectores.

2.3 ADVERTENCIAS PARA EL USUARIO

Preparar el lugar de instalación de la estufa según los reglamentos locales, nacionales y europeos.

- La estufa, siendo un producto de calefacción, presenta superficies externas especialmente calientes. Por este motivo se recomienda el máximo cuidado durante el funcionamiento, en especial.

No tocar y no acercarse al cristal de la puerta, podría provocar quemaduras; no mirar la llama por mucho tiempo.

• No tocar el escape de los humos.
• No realizar ningún tipo de limpieza.
• No descargar las cenizas.
• No abrir la puerta de cristal
- No abrir el cajón de cenizas (donde esté presente)

- El aparato puede ser utilizado por niños de edad no inferior a 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales, o sin experiencia o el conocimiento necesario, siempre que estén bajo vigilancia o después que las mismas hayan recibido instrucciones relativas al uso seguro del aparato y a la comprensión de los peligros a este inherentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento destinado a ser efectuado por el usuario no deben ser efectuados por niños sin vigilancia.

- El usuario no especializado debe estar protegido contra el acceso a cualquier parte que pueda exponerlo a peligros. No debe por lo tanto estar autorizado a intervenir en partes internas con riesgo (eléctrico o mecánico), ni siquiera si está prescrita la desconexión de la alimentación eléctrica.

- Cumplir con las indicaciones del presente manual.

- Respetar las instrucciones y las advertencias indicadas en las placas expuestas en la estufa.

- Las placas son dispositivos de prevención de accidentes, por lo tanto deben ser legibles. Si se dañan o son ilegibles es obligatorio reemplazarlas, solicitando el repuesto original al fabricante.

- Utilizar sólo combustible conforme con las indicaciones del capítulo relativo a las características del combustible mismo.

- Ejecutar escrupulosamente el programa de mantenimiento ordinario y extraordinario.

- No utilizar la estufa si antes no se realiza una inspección diaria como se indica en el capítulo "Mantenimiento" del presente manual.

• No utilizar la estufa en caso de funcionamiento anómalo, de sospecha de rotura o con ruidos anormales.
• No echar agua cuando la estufa está funcionando o para apagar el fuego en el brasero.
• No apagar la estufa desconectando la conexión eléctrica de red.
• No apoyarse a la puerta, podría afectar la estabilidad.

- No usar la estufa como soporte o anclaje de cualquier tipo.

• No limpiar la estufa hasta que se enfríe

completamente la estructura y las cenizas.

• Tocar la puerta sólo si la estufa está fría.
• Ejecutar todas las operaciones con la máxima seguridad y calma.
• En caso de incendio de la chimenea apagar la estufa con el procedimiento.
• En caso de malfuncionamiento de la estufa debido a un tiraje no adecuado de la chimenea, realizar la limpieza siguiendo el procedimiento.
• La limpieza de la chimenea debe ser efectuada según cuanto descripto.

- No tocar las partes pintadas durante el funcionamiento para evitar daños en la pintura.

3 CARACTERÍSTICAS DEL COMBUSTIBLE

3.1 CARACTERÍSTICAS DEL COMBUSTIBLE

El pellet (Fig. 3.1) es un compuesto formado por varios tipos de madera prensada proveniente de procesamientos mecánicos que respetan la normativa de tutela del medio ambiente, es el único combustible previsto para este tipo de estufas.

La eficiencia y la potencialidad térmica de la estufa pueden variar en relación con el tipo de calidad del pellet utilizado.

Las propiedades de los pellets de madera naturales de la clase A1 serrín certificadas según la norma ISO 17225 2 (ENplus A1, DIN Plus o NC 444 categoría "NF Pellets calidad biocombustibles, de alto rendimiento".

La estufa está dotada de un depósito para los pellets con una capacidad que se indica en la tabla de los datos característicos en el Manual del producto adjunto.

El compartimiento de carga se encuentra en la parte superior, debe poder abrirse para cargar los pellets y debe estar cerrado durante el funcionamiento de la estufa.

Por motivos de control de la temperatura de ejercicio no es posible el funcionamiento con leña tradicional.
! Queda prohibido usar la estufa como incinerador de basura.

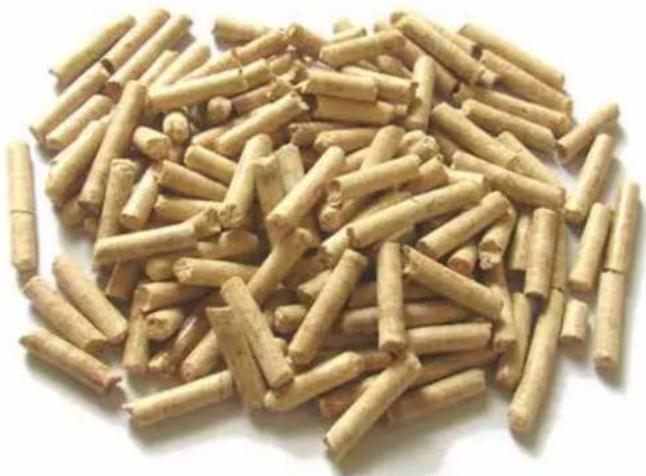

3.2 ALMACENAMIENTO DE LOS PELLETS

! Los pellets deben conservarse en un ambiente seco y no demasiado frío.

Se aconseja conservar algunas bolsas de pellets en el local de uso de la estufa o en el local contiguo siempre que la temperatura y la humedad sean las adecuadas.

Los pellets húmedos y/o fríos (5°C) reducen la potencialidad térmica del combustible y obligan a realizar un mantenimiento de limpieza mayor de los braseros (material no quemado) y del hogar.

! Poner cuidado en el almacenamiento y

desplazamiento de las bolsas de pellets. Debe evitarse su rotura y la formación de aserrín.

Si se introduce aserrín en el depósito de la estufa, podría causar el bloqueo del sistema de carga de pellets.

El uso de pellets de escasa calidad puede afectar el normal funcionamiento de la estufa y generar la caducidad de la garantía.

La estufa se entrega con todas las partes previstas.

Tener cuidado con la tendencia al desbalanceo de la estufa.

El baricentro de la estufa se desplaza hacia la parte anterior.

Tener presente lo anterior incluso durante el desplazamiento de la estufa en el soporte de transporte.

Cuando se levanta evitar desgarros o movimientos bruscos.

Asegurarse que el carro elevador tenga una capacidad superior al peso de la estufa a levantar.

La persona que maniobra los medios de elevación es la responsable de la elevación de las cargas.

Los niños no deben jugar con los componentes del embalaje (ej. películas y poliestireno). ¡Peligro de asfixia!

4.1 EXTRACCIÓN DE LA PALETA DE TRANSPORTE

Para quitar la estufa del pallet de transporte cumplir con las instrucciones del "Manual de producto" adjunto.

5 INSTALACIÓN

5.1 CONSIDERACIONES GENERALES

En los párrafos siguientes se reproducen algunas indicaciones que se deben respetar para conseguir el máximo rendimiento del producto comprado.

Las siguientes indicaciones están subordinadas al respeto de posibles leyes y normativas nacionales, regionales y municipales vigentes en el país donde se instala el producto.

La instalación debe realizarse con personal cualificado cumpliendo con la norma EN 10683.

5.2 PRECAUCIONES SOBRE LA SEGURIDAD

La responsabilidad de las obras realizadas en el área de colocación de la estufa queda a cargo del usuario, es a éste último que se le solicita también la realización de las comprobaciones relativas a las soluciones de instalación propuestas.

El usuario debe cumplir con todos los reglamentos de seguridad locales, nacionales y europeos.

El aparato deberá instalarse sobre un suelo con la adecuada capacidad de soporte.

Las instrucciones de montaje y desmontaje de la estufa están reservadas exclusivamente a los técnicos especializados. Se aconseja a los usuarios contactar con nuestro servicio de asistencia para solicitar técnicos cualificados.

En el caso que intervengan otros técnicos se recomienda asegurarse sobre su real capacidad. El instalador, antes de comenzar las fases de montaje o desmontaje de la estufa, debe cumplir con las indicaciones de seguridad previstas por la ley y en especial:

1) No operar en condiciones adversas.
2) Debe operar en perfectas condiciones psico-físicas y debe comprobar que los dispositivos de prevención de accidentes individuales y personales estén en buen estado y en perfectas condiciones de funcionamiento.
3) Debe llevar los guantes de protección
4) Debe llevar calzado de protección
5) Debeusarherramientasconaislamientoeléctrico
6) Debe asegurarse que el área destinada a las fases de montaje y desmontaje estén libres de obstáculos.

5.3 LUGARDEINSTALACIÓNDELAESTUFA

En la documentacion de los Datos Técnicos del Producto adjunto se indican las distancias mínimas expresadas en centímetros que deben respetarse al colocar la estufa con respecto a los materiales y objetos combustibles; en el caso de paredes/objetos no inflamables dichas distancias pueden ser la mitad.

Proteger todas las estructuras que pudiesen incendiarse si se exponen a excesivo calor.

Suelos formados por material inflamable como por ejemplo: Madera, parquet, linóleum, laminado o recubiertos con alfombras, deben protegerse con una base ignífuga debajo de la estufa con las debidas medidas. Esta base puede ser, por ejemplo, de acero, de pizarra reconstituida, cristal o piedra y debe recubrir el suelo en la zona debajo de la estufa, el tubo de acople humos y sobresalir de adelante por lo menos 50 cm.

El fabricante declina cualquier responsabilidad por eventuales variaciones de las características del material que compone el suelo debajo de la protección.

Eventuales elementos de madera (Ej. vigas) o material combustible colocados cerca de la estufa deben ser protegidos con material ignífugo.

Paredes o elementos inflamables deben mantenerse a una distancia de por lo menos 150 m de la estufa.

! Prever un espacio técnico accesible en caso de mantenimiento.

Se recuerda respetar la distancia mínima de los materiales inflamables (x), indicada en la placa de identificación de los tubos usados para realizar la chimenea (Fig. 5.2).

$$ \mathbf {P} \mathbf {i} = \text { Combustibles pared } $$

$$ \mathbf {P p} = \text { Piso de Protección } $$

Pi Pi x 150 cm Pp

5.4 AIRE COMBURENTE

Durante su funcionamiento, la estufa toma una cantidad de aire del ambiente donde se encuentra (a excepción de los productos de la serie hermética que pueden tomarlo directamente del exterior), este aire deberá devolverse por medio de una toma de aire externa al local (Fig. 5.3 - PA = Toma de aire).

Si la pared posterior de la estufa es una pared externa, realizar un orificio para la aspiración del aire comburente a una altura del suelo de aprox. 20-30 cm respetando las indicaciones de medidas de la ficha técnica del producto al final del manual

En la parte externa debe colocarse una rejilla de aireación permanente que no se cierre, en zonas especialmente ventosas y expuestas a la intemperie, preparar una protección contra la lluvia y el viento.

Asegurarse que la toma de aire esté colocada de modo que no sea obstruida de forma accidental.

En el caso que fuese imposible realizar la toma de aire externa en la pared posterior de la estufa (pared no perimetral) debe realizarse un agujero en una pared externa del local donde se posiciona la estufa.

Si no fuese posible realizar la toma de aire externa en el local, es posible realizar el orificio externo en un local adyacente siempre que comunique de manera permanente con la rejilla de tránsito. (Fig. 5.4 - C = Cajón, G = Rejilla, S = Persiana)

La normativa UNI 10683 prohíbe tomar el aire comburente de garajes, almacenes de material combustible o de actividades con peligro de incendio.

Si en el local hay aparatos de calefacción, las tomas de aire comburente deben garantizar el volumen necesario de aire para el correcto funcionamiento de todos los dispositivos.

En el caso que en la habitación donde se coloque la estufa estén instalados y funcionen uno o más ventiladores de extracción (campanas de aspiración) se podrían presentar malfuncionamientos en la combustión causados por la escasez de aire comburente.

fig. 5.3 PA

fig. 5.4 C G S

5.5 CIRCULACIÓN DEL AIRE CON CONDUCTOS

La estufa está diseñada para conectar el aire caliente trasero ductable.

Para conectar la estufa al sistema de calefacción con conductos, debe conectarse un tubo de 80 mm de diámetro (T) al ventilador trasero (V) en un lado y la salida de distribución de aire (G) en el otro lado. Sujete con una abrazadera de manguera de 80 mm de diámetro (-Fire 5.5).

Cuando la estufa se usa para calentar 2 o más habitaciones adyacentes, es esencial facilitar la recirculación del aire de la habitación para uniformizar la temperatura en las distintas habitaciones.

Para los conductos de aire, preferiblemente use tubos lisos con aislamiento interno.

G T V fig. 5.5

5.6 SALIDA DE HUMOS

La estufa funciona con la cámara de combustión en depresión y por lo tanto es indispensable asegurarse que la salida de humos sea hermética. La estufa debe conectarse a un sistema propio de evacuación de humos exclusivo e idóneo para asegurar una adecuada dispersión en la atmósfera de los productos de la combustión.

Los componentes que forman parte del sistema de evacuación de los humos deben declararse idóneos a las específicas condiciones de funcionamiento y debe poseer la marca CEE.

! Es obligatorio realizar el primer tramo vertical de 1,5 metros mínimos para garantizar la expulsión correcta de los humos.

Se aconseja realizar un máximo de 3 variaciones de dirección, además del aquel que deriva de la conexión posterior de la estufa a la chimenea, utilizando codos de 45-90° o acoples en T.

Utilizar siempre un acople en T con tapón de inspección en cada cambio horizontal y vertical del recorrido del escape de humos.

Los tramos horizontales deben tener una longitud máxima de 2-3 m con una inclinación hacia arriba de 3-5% (Fig. 5.7).

Fijar las tuberías a la pared utilizando abrazaderas específicas.

El acople de la salida de humos NO DEBE ESTAR conectado:

• Con una chimenea utilizada por otros generadores (calderas, estufas, chimeneas, etc.).
• A sistemas de extracción del aire (campanas, respiraderos, etc.) incluso si está “entubado”.
  Queda prohibido instalar válvulas de interrupción y de tiraje.
  El escape de productos de combustión debe estar previsto en el techo.

fig. 5.7 MAX 2 - 3 m C > 3 - 5% B B min 1,5 m B

5.6.1 Salida en el techo mediante chimenea tradicional

La chimenea para la salida de los humos debe realizarse cumpliendo con las normas UNI 10683-EN 1856-1-2- EN 1857- EN 1443- EN 13384-1-3- EN 12391-1 ya sea con respecto a las dimensiones como a los materiales utilizados en su fabricación.

Chimeneas EN MAL ESTADO, realizadas con material no idóneo (fibrocemento, acero galvanizado, etc., con superficies internas rugosas y porosas) no cumplen con las leyes y afectan el buen funcionamiento de la estufa.

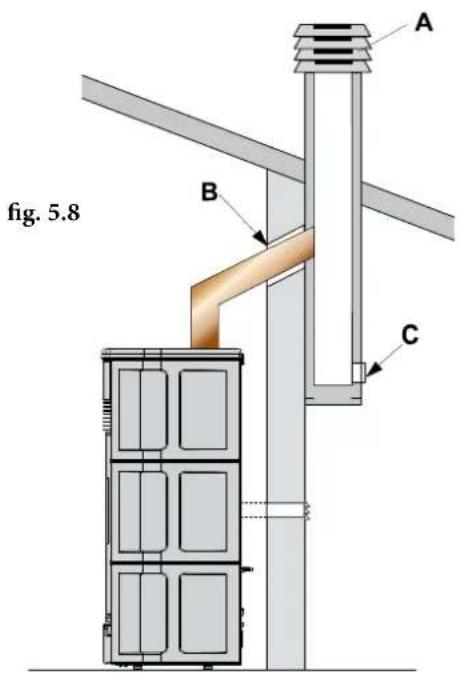

La salida de humos por la chimenea tradicional (Fig. 5.8) se puede realizar siempre y cuando se asegure el estado de mantenimiento de la chimenea.

! Si la chimenea es de mayor sección es necesario intubarla con un tubo de acero (con un diámetro que depende del recorrido) que esté debidamente aislado (Fig. 5.9).

Asegurarse que la conexión de la chimenea a la mampostería esté debidamente sellada.

! Si los tubos atraviesan techos o paredes de madera, se aconseja utilizar kit especiales para estos tramos de paso, certificados y que se comercialicen.

A B C fig. 5.8

1) Cono de chimenea antiviento
2) Sellar
3) Inspección

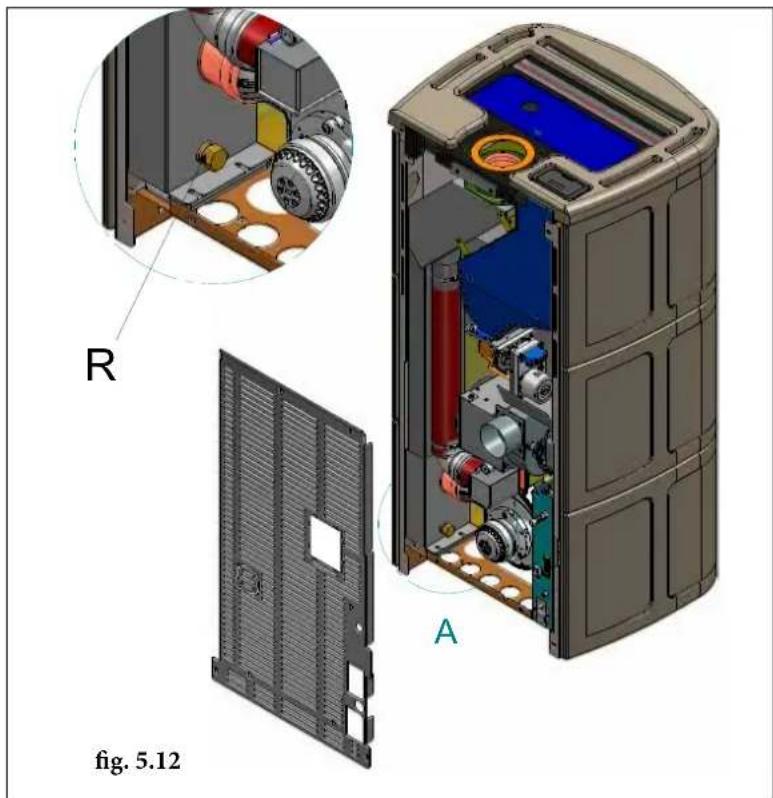

5.6.2 Como medida de seguridad adicional está previsto un racor roscado con tapón de cierre, para conectar un tubo de descarga de la condensación en la eventualidad remota e improbable de que fuera necesario (Fig. 5.12).

fig. 5.9 1 2 3

1) Vermiculita y/o fibra de vidrio.
2) Tubos de acero
3) Panel de cierre.

5.7 NIVELACIÓN DE LA ESTUFA

La estufa debe nivelarse con la ayuda de nivel de burbuja y utilizando las patas de regulación (si están presentes) (Fig. 5.10).

A B = Nivel de burbuja

5.8 CONEXIÓN A LAS INSTALACIONES

5.8.1 Conexión eléctrica

Basta conectar la estufa a la instalación eléctrica por medio del enchufe en dotación.

La conexión eléctrica (enchufe) debe ser accesible incluso después de la instalación de la estufa.

! Si el cable de alimentación está dañado, el servicio de asistencia técnica o un técnico cualificado lo debe reemplazar para prevenir cualquier tipo de riesgo.

5.8.1.1 Conexión a tierra

Es obligatorio que la instalación disponga de una conexión a tierra y de un interruptor diferencial en cumplimiento con las leyes vigentes (Fig. 5.11).

! El conducto de salida de humos debe poseer su propia conexión a tierra.

5.8.2 Conexión a un cronotermostato externo

Se puede conectar a la estufa un cronotermostato externo que encienda y apague la estufa dependiendo de la temperatura programada.

Para la conexión, consulte el diagrama de cableado en las especificaciones.

5.9 OPTIMIZACIÓN DE LA COMBUSTIÓN

Una combustión óptima depende de varios factores (tipo de condiciones de instalación, operación y mantenimiento, tipo de pellet etc ..)

Durante el primer arranque, se puede optimizar la combustión de la estufa.

Si al final de la combustión en el brasero son muchos residuos, es aconsejable cambiar las configuraciones de combustión (aumentando el valor) para encontrar la solución más satisfactoria.

Consulte la sección "Optimización de la combustión" del manual del usuario.

AB fig. 5.10

fig. 5.11

6 CONFIGURACIÓNES DE LA INSTALACIÓN

Es posible instalar la estufa en diferentes maneras para que se pueda adaptar a sus necesidades:

6.1 TUBO COAXIAL

Es posible utilizar un tubo coaxial para la expulsión de los humos y la entrada de aire de combustion en simultánea.

Para hacerlo, se necesita conectar simplemente un tubo coaxial a la estufa, en cuanto la misma ya está configurada de fábrica para este tipo de instalación (6.1).

Aclaramdo que es responsabilidad del Tecnico dimensionar el caño de humos en funcion de la condicion de instalacion y del producto, se aconseja utilizar un tubo coaxial 8/13 por un recorrido equivalente que no sea superior a 7 mt.

6.2 TUBO MONOPARED Y TOMA DE AIRE EN AMBIENTE

En este caso se tomará el aire de combustión directamente desde el ambiente.

Conectar el tubo de salida de los humos (e), después de montar el soporte de el anillo estético (c) y el mismo anillo (d) como se muestra en la figura (6.2).

Asegúrese de que se ha hecho una correcta toma de aire en ambiente, tal como se especifica en los párrafos anteriores.

6.3 TUBO MONOPARED Y TOMA DE AIRE CANALIZADA AL EXTERIOR

En este caso, se toma directamente el aire de combustión desde el exterior a través del posterior de la estufa.

Desmontar la parte posterior de la estufa (a) y desconectar la manguera de aire de combustión sólo en la parte superior (b); conectar el tubo (s) de combustión después de montar el soporte del anillo estético (c) y el anillo mismo (d) como se muestra en la figura (6.3); Retire la parte precortada de la chapa posterior (f), y pase la manguera para conectarla a una toma de aire externa. Volver a colocar el respaldo

E fig. 6.1

E D C fig. 6.2

fig. 6.3

7 MANTENIMIENTO

(Realizado por un centro de Asistencia Técnica habilitado)

7.1 MANTENIMIENTO

Las operaciones de mantenimiento deben ser realizadas por un centro de asistencia técnico habilitado.

Antes de realizar cualquier operación de mantenimiento, adoptar las siguientes precauciones:

• Cerciorarse de que todas las partes de la estufa estén frías.
• Cerciorarse de que las cenizas se hayan apagado por completo.
• Utilizar los dispositivos de protección individual previstos por la directiva 89/391/CEE.
• Asegurarse de que el interruptor general de línea esté apagado.
• Asegurarse de que la alimentación no pueda reactivarse de forma accidental. Quitar la clavija de la toma de la pared.
• Utilizar siempre los equipos adecuados para el mantenimiento.
• Al finalizar el mantenimiento o las operaciones de reparación, antes de volver a poner la estufa en funcionamiento, reinstalar todas las protecciones y reactivar todos los dispositivos de seguridad.

7.1.1 Mantenimiento del sistema de humos

Este mantenimiento es necesario al menos una vez al año o cada 4 toneladas de pellet quemadas.

Si hay tramos horizontales, es necesario eliminar de ellos los residuos de ceniza y hollín antes de que obstruyan el paso de los humos.

En caso de insuficiencia de limpieza, la estufa puede presentar problemas de funcionamiento, a saber:

• combustión incorrecta
• ennegrecimiento del vidrio
• atascamiento del brasero por acumulación de cenizas y pellet
• acumulación de cenizas y excesivas incrustaciones en el intercambiador, consiguiente escaso rendimiento.

7.1.2 Mantenimiento de la estufa

El mantenimiento es necesario al menos una vez al año o cada vez que la estufa señalice una solicitud de mantenimiento.

Para el mantenimiento, el técnico deberá:

• realizar una limpieza precisa y completa del recorrido de los humos
• verificar el estado y la estanqueidad de todas las juntas
• verificar el estado y la limpieza de todos los componentes internos
• verificar la estanqueidad y la limpieza de la conexión de la salida de los humos
• eliminar los residuos de pellet del depósito
• verificar el correcto funcionamiento de la estufa

- restablecer eventuales avisos o alarmas (termostatos con restablecimiento manual del lado posterior de la estufa, cerca de la salida del cable de alimentación).

7.1.3 Limpieza del conducto de expulsión de la estufa

Las operaciones de limpieza pueden ser realizadas por el usuario siempre que haya leído y entendido todas las instrucciones de este manual.

Se recomienda realizar la limpieza con la estufa apagada y fría.

Cada 500 kg de gránulos quemados, es necesario limpiar el eventual depósito formado en el compartimento de evacuación de humos.

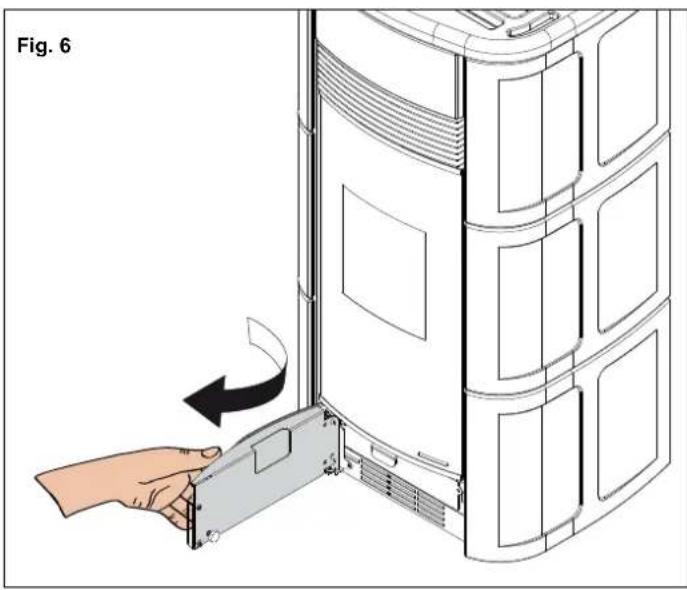

Abra la puerta inferior (Fig. 6).

Abra la puerta (Fig. 7).

Retire la cubierta estética (C) (Fig. 8).

Retire los dos tornillos frontales y los dos tornillos posteriores, desenganche el lado derecho del soporte de ajuste y retírelo (Fig. 9)

Retire los tornillos de fijación de los tapones de inspección de los gases de combustión y quite los tapones (T) y las juntas (G) (Fig. 10).

Realice la limpieza aspirando los residuos presentes en el compartimiento con una ceniza de ceniza adecuada.

Después de limpiar, vuelva a ensamblar las piezas en la dirección opuesta.

	EN CADAENCENDIDO	CADASEMANA	1 MES 3 MESES	1 AÑO (a)
Brasero	X
Cajón /compartimiento cenizas X
Cristal X
Rejilla del ventilador X
Caldera X
Caño porta resistencia X
Colector de humos X
Guarnición portezuela y braseros* X
Conducto de evacuación humos* X
Ventiladores* X

(*) a cargo del centro de Asistencia Técnica habilitado.
(a) Al menos una vez al año o cada 4 toneladas de pellet quemadas.

8 DESGUACE Y ELIMINACIÓN

El desguace y la eliminación de la estufa quedan exclusivamente a cargo y bajo la responsabilidad del propietario quien deberá cumplir con las leyes vigentes en el propio país en materia de seguridad, respeto y tutela del medioambiente.

Desmantelamiento y eliminación pueden encargarse a terceros, siempre que se recurra a empresas autorizadas para la recuperación y la eliminación de los materiales en cuestión

INDICACIÓN: Cumplir siempre con las normativas en vigor en el país donde se realiza la eliminación de los materiales y eventualmente para denunciar el mismo.

ATENCIÓN: Todas las operaciones de desmontaje para la demolición deben realizarse con la estufa parada y sin conexión a fuente de energía eléctrica de alimentación.

• Quitar todo el aparato eléctrico
- Separar los acumuladores presentes en las tarjetas electrónicas
- Desguazar la estructura de la estufa recurriendo a empresas autorizadas

ATENCIÓN: El abandono de la estufa en áreas accesibles constituye un grave peligro para personas y animales.

La responsabilidad por eventuales daños a personas o animales recae en el propie.

En el momento de la demolición, la marca ce, el presente en manual y los otros documentos relativos a la estufa deberán ser destruidos.

El símbolo del contenedor cruzado en la etiqueta del dispositivo indica que el producto al final de su vida útil debe ser recogido separadamente de otros residuos.

En virtud del artículo 13 de la Ley N° 151 de 25 de julio 2005 se aplica la Directiva 2002/96 / CE de 23 de febrero de 2003, sobre residuos de aparatos eléctricos electrónicos sobre las medidas y procedimientos destinados a evitar producción de residuos aparatos eléctricos y electrónicos, llamado RAEE, promover reutilización, reciclado y otras formas de recuperación con el fin de reducir la cantidad que hay que eliminar y mejorar el funcionamiento de los socios que participan en ciclo de vida de estos productos.

La empresa Palazzetti no se responsabiliza de los errores eventuales de este manual y tiene el derecho de modificar sin previo aviso las características de sus productos.
