MANUAL DE USUARIO Quantum QS-TWO-ISO ESX

Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.

DATOS TÉCNICOS QM-TWO

DATOS TECNICOS QM-TWO	v2
Potencia de salida RMS @ 14,4 V	2 x 105 W @ 4 ohmios
	2 x 150 W @ 2 ohmios
	1 x 300 W @ 4 ohmios ponte
Potencia de salida Max. @ 14,4 V	2 x 210 W @ 4 ohmios
	2 x 300 W @ 2 ohmios
	1 x 600 W @ 4 ohmios ponte
Impedancia de altavoces (estéreo)	2 – 8 ohmios
Respuesta de frecuencia	5 – 40 000 Hz (-3 dB)
Coeficiente total de distorsión	< 0,5 % (1 kHz)
Relación señal/ruido	>90 dB
Sensibilidad de entrada	0,1 – 7 V (RCA)
Impedancia de entrada	10 kohmios
Filtro de paso alto / Filtro de paso banda	10 – 250 Hz @ 12 dB/octava
Filtro de paso bajo / Filtro de paso banda	50 – 250 Hz @ 12 dB/octava
Salida de línea	Stereo, fullrange
Bass Boost	0 - 12 dB
Suministro eléctrico	+12 V (9 – 15 V), negativo a tierra
Fusible	1 x 20 A (externo, incluido)
Dimensiones (A x A x P)	220 x 51 x 262 mm

Reservados los derechos de realizar cambios técnicos.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehículo). Recomendamos que lo instale en el maletero.

- Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.

- Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.

- El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.

- La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalación con diversos altavoces o con un completo sistema multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO A DISTANCIA

ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche para evitar cortocircuitos.

El cableado del sistema eléctrico de coches no suele ser suficiente para cumplir con las necesidades de un amplificador. Asegúrese de que los cables eléctricos que van al GND y al borne de +12 V sean de la dimensión suficiente. Para la conexión entre la batería y los terminales eléctricos del amplificador deberá utilizarse un cable con una sección transversal de al menos 4 mm ^2 .

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.

Una vez realizado esto, la conexión del amplificador de +12 V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 30 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal re amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, será suficiente un cable de sección transversal de 0.5 mm ^2 .

CONEXIÓN DE ALTAVOCES

• Operando en 2 canales (p.e. un altavoz para cada canal) la impedancia nunca debe ser inferior a 2 ohmios por cada altavoz
• En modo puenteado (dos salidas combinadas por altavoz) la impedancia no debe ser inferior a 4 ohmios.
• Nunca conecte los cables del altavoz a la masa del chasis o la fuente de alimentación de batería

Si el amplificador funciona con bajos valores terminales o de forma incorrecta, tal y como hemo anteriormente, puede ocurrir que resulten dañados tanto el propio amplificador como el altavoz. En este caso, la garantía ya no será válida.

CABLE AUDIO

En la instalación del cable audio entre la salida RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atención a que el cable audio y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del cable audio en el con-ducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio señal.

ENTRADA DE ALTA

La entrada de alta (HIGH LEVEL INPUTS, Fig. 1,5) es adecuada para conectar la entrada de dispositivo con cable de altavoz si su unidad radio-CD no esta dotada de salidas de previo. Amplíe los cables de salida de la unidad radio-CD hasta la ubicación del dispositivo con cable de altavoz adecuado que puede proporcionarle su instalador autorizado. Conecte cada cable con los conectores de salida de alta correspondientes y ajuste el selector INPUT (Fig. 1,6) en la posición HIGH.

Atención: jamás utilice la entrada de alta y RCA al mismo tiempo. Esto puede ocasionar graves daños al dispositivo. Tenga mucho cuidado en que los cables de alta jamás entren en contacto con masa.

AUTO ENCENDIDO

El amplificador detecta un encendido de 6 voltios con un llamado "DC Offset" a través de la señal de entrada conectada en la entrada de alta (HIGH LEVEL INPUTS, Fig. 1,5). Entonces, el amplificador también se enciende. Tan pronto la unidad de sonido se apague, el amplificador se apagará automáticamente. En este caso la conexión de encendido (REM, Fig. 2,1) no es necesaria.

Nota: este sistema suele funcionar con el 90% de las unidades de audio ya que normalmente están dotadas de salida de Alta. Solamente en algunas unidades antiguas que se pueden encontrar en el mercado, el sistemas de auto encendido no funciona.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

El nivel de entrada puede adaptarse a todas las radios de coche. Ponga el regulador de volumen de su radio en posición media y ajuste el regulador del nivel de entrada INPUT LEVEL (Fig. 1,3) de forma que se escuche un volumen medio. En esta posición, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofométrico óptima.

FILTRO DE PASO ALTO REGULABLE

Si el amplificador se usará para altavoces/tweeter colocar el selector X-OVER (Fig. 1,2) en posición HPF. Para altavoces más grandes (medios-graves, mas de 10") colocar el selector en OFF. Seleccionar el corte de frecuencia deseado en el regulador FREQUENCY (Fig. 1,1). De esta forma, solo las frecuencias seleccionadas serán amplificadas. Esto minimiza la distorsión y sobre alimenta la señal en frecuencias bajas. Un buen punto de inicio es a 125 Hz.

FILTRO DE PASO BAJO REGULABLE

Si el amplificador se usará para un subwoofer colocar el selector X-OVER (Fig. 1,2) en posición LPF. Selecionar el corte de frecuencia deseado en el regulador FREQUENCY (Fig. 1,1). De esta forma, solo las frecuencias por debajo del corte serán amplificadas y el subwoofer funcionará más preciso y eficientemente.

FIGURES (P. 28-30)

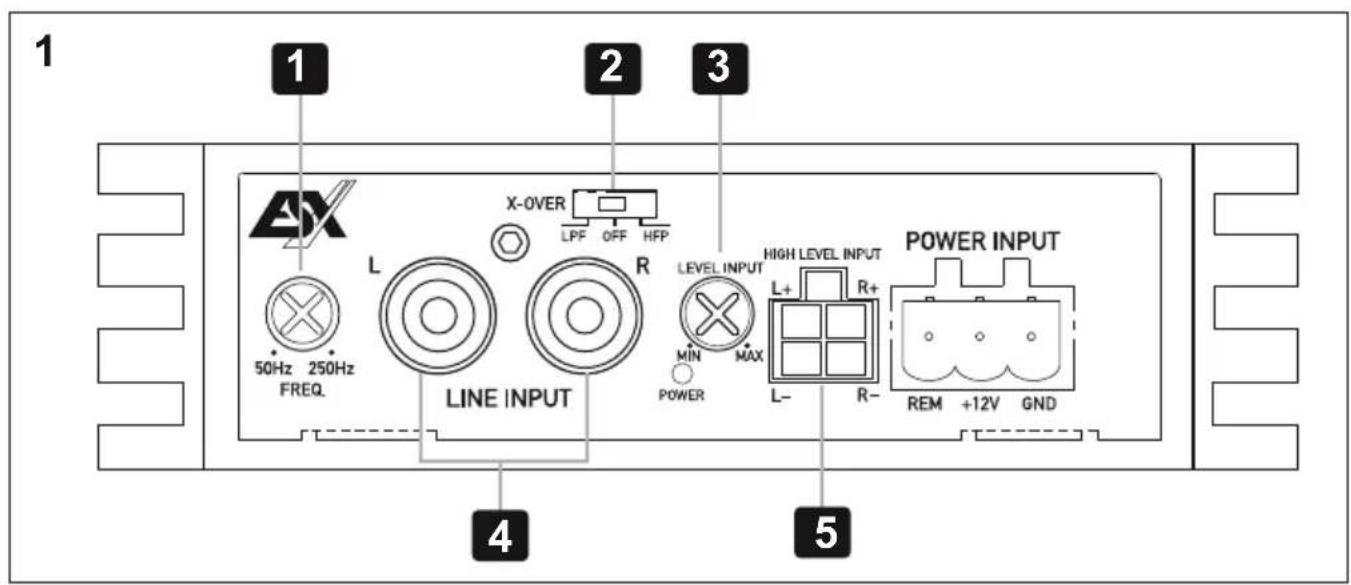

CONEXIONES Y ELEMETOS DE MANDO (FIG. 1)

(1) Regulador de frecuencia de transición filtro pasa alto / paso bajo
(2) Selector HPF (filtro pasa-alto) – OFF – LPF (filtro pasa bajo)
(3) Regulador de nivel de entrada
(4) Entradas de audio (L & R)
(5) Entradas de alto nivel para los cables de los altavoces, que viene de la autoradio

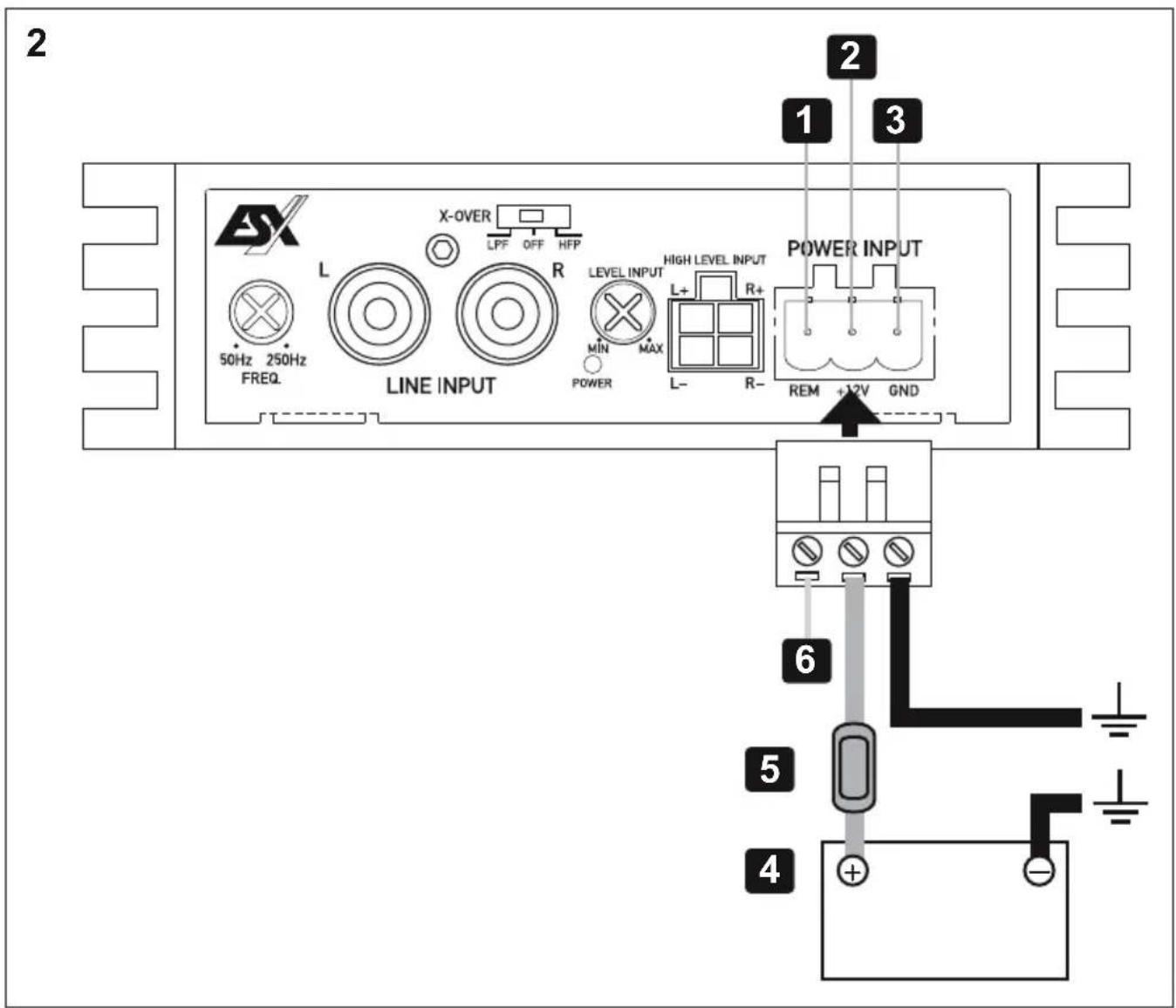

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión REM para el encendido a distancia
(2) Entrada alta opcional para las salidas de altavoces
(3) Terminal de conexión GND para la masa, al polo negativo de la batería
(4) Batería
(5) Fusible en línea (incluido)
(6) Conexión del cable de la unidad o de la antena eléctrica

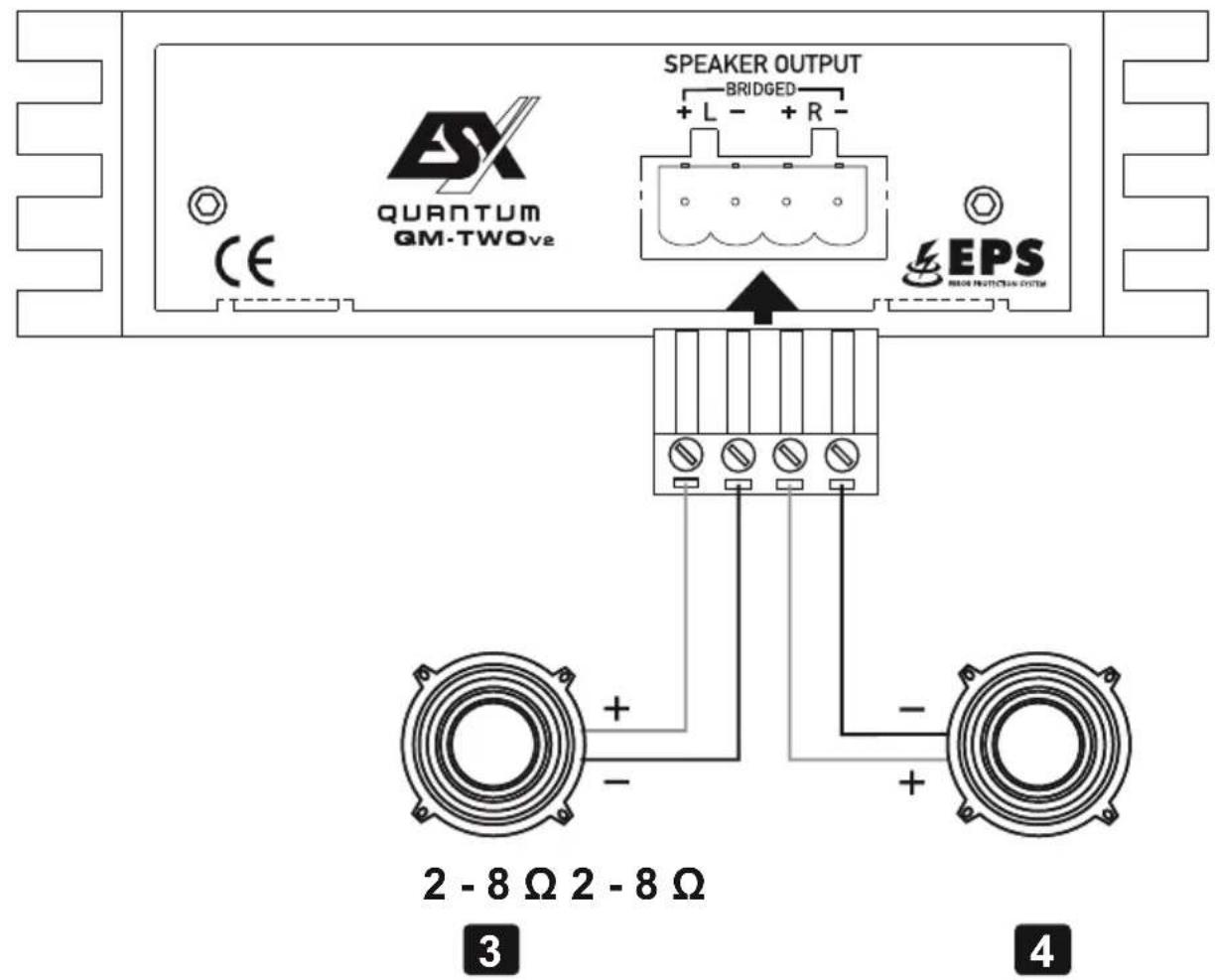

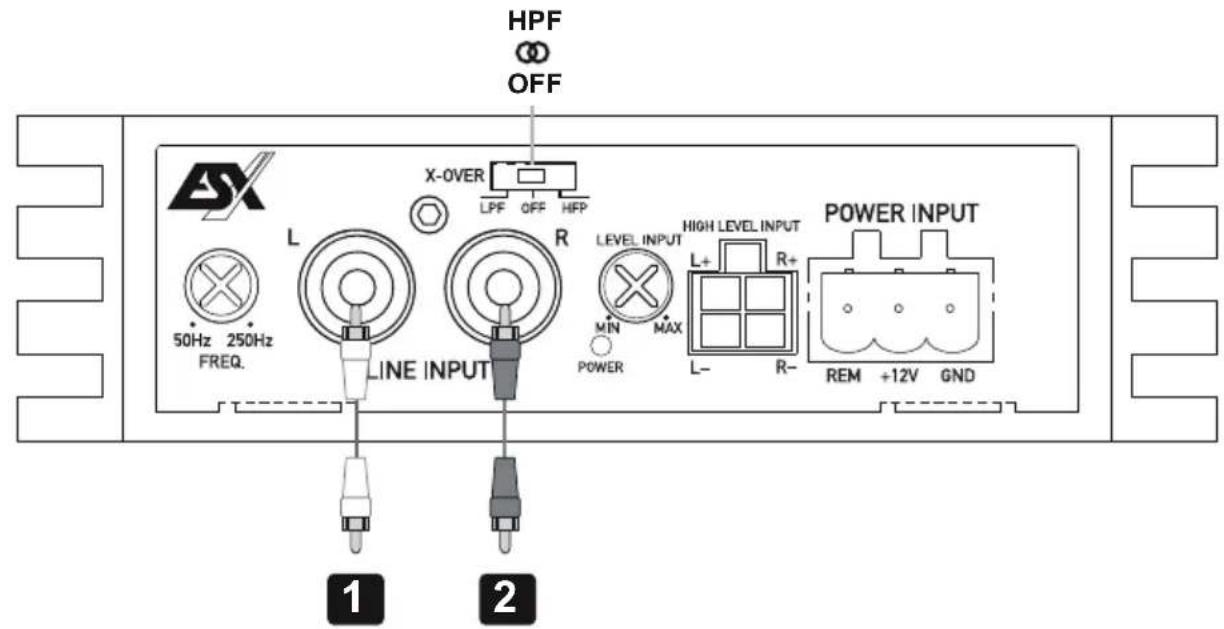

Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 2 altavoces, deberá realizar las conexiones y los ajustes como se indica en la figura 3:

(1) A la radio del coche, salida izquierda
(2) A la radio del coche, salida derecha
(3) Altavoz izquierdo
(4) Altavoz derecho

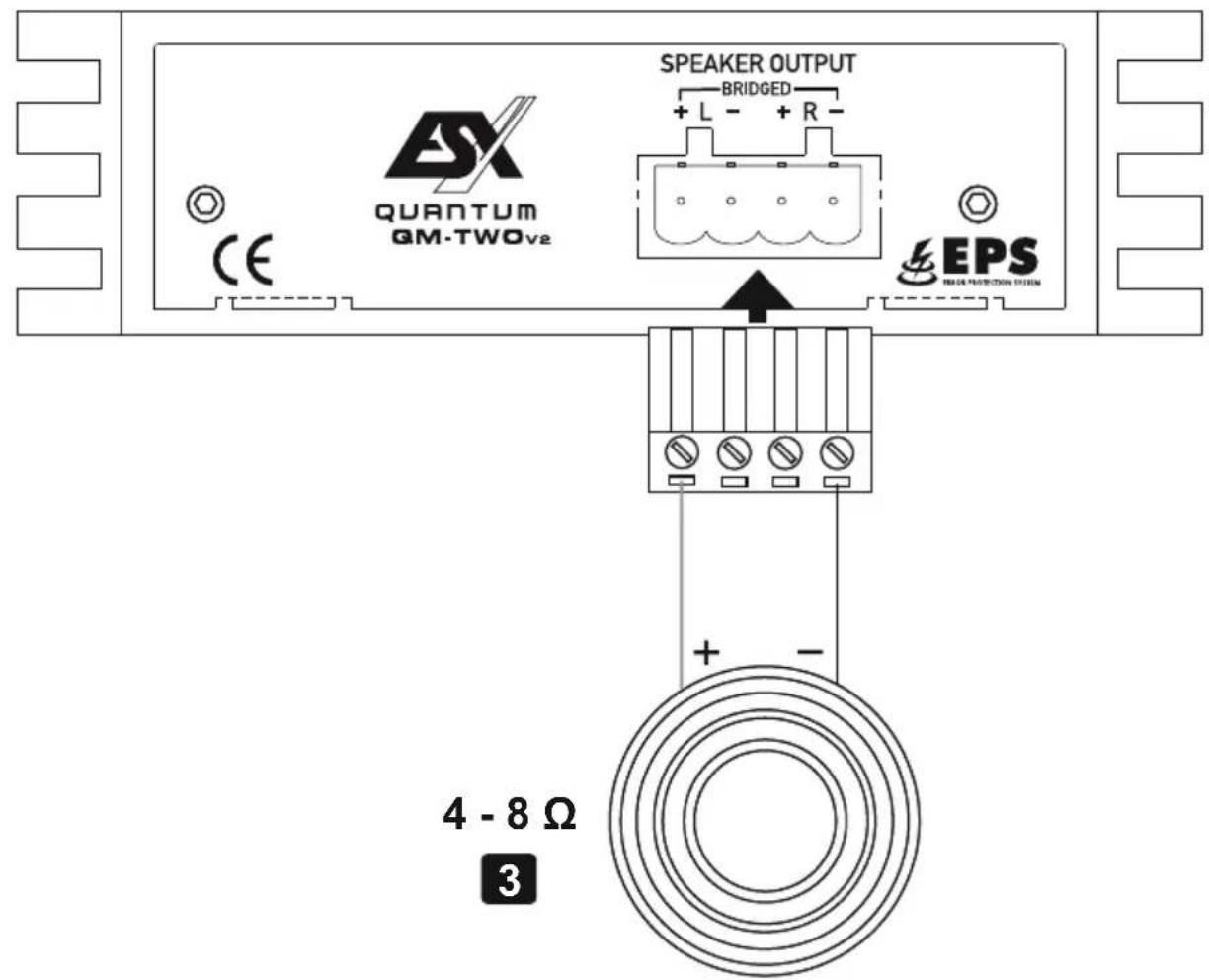

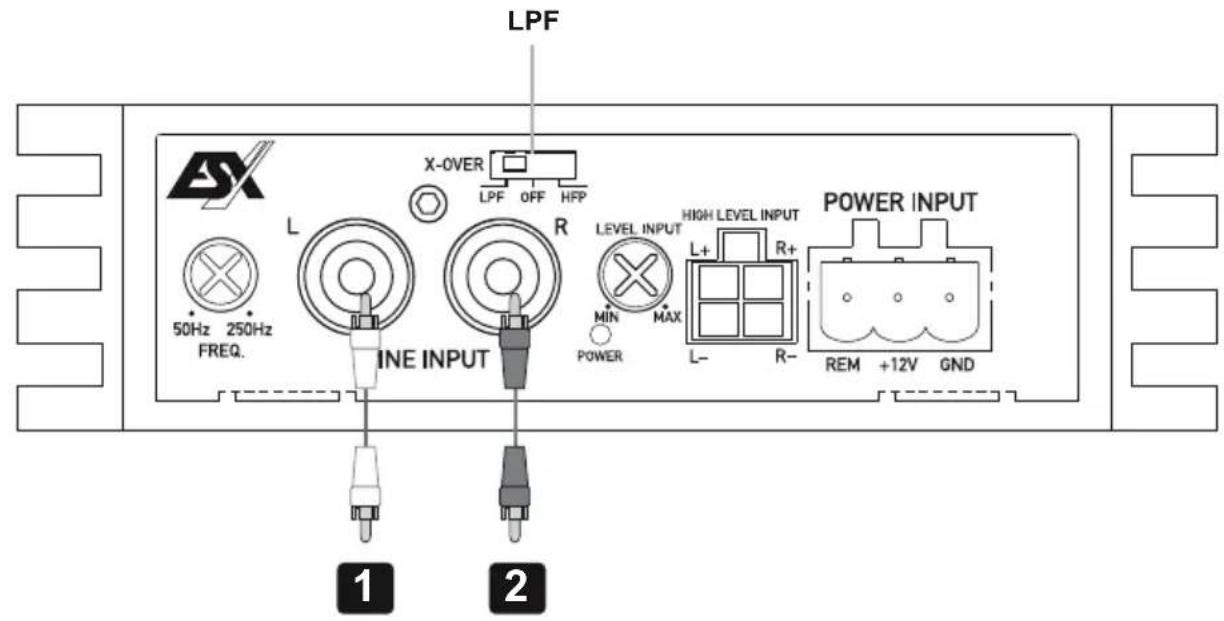

Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 1 subwoofer, deberá realizar las conexiones y los ajustes como se indica en la figura 4:

(1) A la autoradio del coche, salida izquierda o salida de subwoofer
(2) A la autoradio del coche, salida derecha o salida de subwoofer
(3) Subwoofer

IMPORTANTE!

Tenga siempre en cuenta la polaridad correcta de las conexiones!

SOLUCIÓN DE PROBLEMAS

Si tiene problemas después de la instalación, siga los procedimientos de solución de problemas descritos a continuación.

Procedimiento 1:

Compruebe amplificador esté bien conectado.

1. Compruebe el fusible en línea en el cable positivo de la batería. Cambie si es necesario.
2. Compruebe los fusibles en el amplificador. Cambie si es necesario.
3. Compruebe que la conexión a tierra esté conectada a metal limpio en el chasis del vehículo. Repare o cambie si es necesario.
4. Compruebe que haya 9 - 16 voltios en el positivo de la batería y en el cable de encendido de la unidad remota. Compruebe la calidad de las conexiones de ambos cables en el amplificador, estéreo y batería / porta-fusibles. Repare o cambie si es necesario.

Procedimiento 2:

Compruebe amplificador para sobrecargas y cortocircuitos.

1. Compruebe si las conexiones del altavoz están bien hechas y use un óhmetro para comprobar si hay un corto en el cableado de los altavoces.
2. Esto puede ser también una señal de que se ha usado el amplificador a una potencia muy elevada sin la ventilación adecuada. Apague el sistema y deje que el amplificador de enfríe.
3. Compruebe que el sistema de carga del vehículo (batería, alternador) mantiene un voltaje adecuado. Si las acciones anteriores no solucionan el problema, el fallo puede estar en el amplificador.

Procedimiento 3:

Compruebe amplificador de señal de audio.

1. Compruebe si las conexiones de entrada RCA están bien en el estéreo y el amplificador. Compruebe a lo largo del cable para ver si está retorcido, empalmado, etc.
2. Compruebe las entradas RCA para determinar los voltajes de CA teniendo el estéreo encendido. Repare o cambie si es necesario.

Procedimiento 4:

Verifique el amplificador si tiene chasquidos al encender.

1. Desconecte la señal de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor remote del amplificador a la unidad fuente con un módulo de encendido de retardo.

Procedimiento 5:

Verifique el amplificador si siente excesivo ruido de motor.

1. Pase todos los cables que llevan señales (RCA, cables de altavoces) lejos de los cables de alimentación y de tierra.
2. Desvíe cualquiera y todos los componentes eléctricos entre el estéreo y los amplificadores. Conecte el estéreo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está siendo desviado es la causa del ruido.

O

1. Quite los cables a tierra existentes de todos los componentes eléctricos. Vuelva a conectarlos a tierra en lugares diferentes. Verifique que el sitio de conexión a tierra esté limpio, que sea metal brilloso sin pintura, óxido, etc.

O

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehículo.

O

1. Haga que su mecánico pruebe la carga del alternador y la batería. Verifique que el sistema eléctrico del vehículo esté en orden, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulador de voltaje, etc.

1 2 3 1 50Hz 250Hz FREQ. L X-OVER LPF OFF HFP R LINE INPUT MIN MAX POWER LEVEL INPUT L+ R+ HIGH LEVEL INPUT L- R- POWER INPUT 4 5 REM +12V GND

2 1 3 ASX 50Hz 250Hz FREQ. LINE INPUT X-OVER LPF OFF HFP R MIN MAX POWER LEVEL INPUT L+ L- R+ HIGH LEVEL INPUT POWER INPUT REM +12V GND 6 5 4

3

HPF OFF X-OVER LPF OFF HFP 50Hz 250Hz FREQ. LINE INPUT R LEVEL INPUT MIN MAX POWER HIGH LEVEL INPUT L+ L- R+ POWER INPUT REM +12V GND 1 2

SPEAKER OUTPUT BRIDGED + L - + R - QUANTUM GM-TWOve EPS 2 - 8 Ω 2 - 8 Ω 3 4

4

LPF X-OVER LPF OFF HFP 50Hz 250Hz FREQ. L R LEVEL INPUT MIN MAX POWER HIGH LEVEL INPUT L+ R+ L- R- POWER INPUT REM +12V GND 1 2

SPEAKER OUTPUT BRIDGED + L - + R - QUANTUM QM-TWOv2 EPS 4 - 8 Ω 3
