CT5.3 - Rueda de andar Horizon Fitness - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cinta de correr doméstica
Marca	Horizon Fitness
Modelo	CT5.3
Peso máximo del usuario	136 kg (300 lb)
Alimentación eléctrica	110-120 V, 15 A, circuito especializado, enchufe con conexión a tierra
Velocidad máxima	Aproximadamente 16 km/h (10 mi/h) - estimación
Inclinación máxima	10 %
Dimensiones (plegado)	Aproximadamente 180 cm x 85 cm x 150 cm - estimación
Peso	Aproximadamente 100 kg - estimación
Pantalla	LED: tiempo, distancia, calorías, frecuencia cardíaca, velocidad, inclinación, perfiles
Programas de ejercicio	Manual, Intervalos, Pérdida de peso
Objetivos ajustables	Tiempo, distancia, calorías
Monitor de frecuencia cardíaca	Empuñaduras táctiles
Altavoces	Integrados, entrada de audio (MP3) y salida para auriculares
Ventilador	Integrado en la consola
Portabotellas	2 bolsillos incluidos
Soporte de lectura	Integrado
Plegado	Sí, con pedal de bloqueo
Ruedas de transporte	Sí
Garantía del cuadro	De por vida (propietario original)
Garantía del motor	De por vida (propietario original)
Garantía de piezas y electrónica	1 año
Garantía de mano de obra	1 año
Mantenimiento	Limpieza con jabón y paño húmedo, lubricación de la plataforma (silicona incluida)
Seguridad	Llave de seguridad con pinza, cortacircuitos, conexión a tierra obligatoria

Preguntas frecuentes - CT5.3 Horizon Fitness

¿Cuáles son los programas de entrenamiento disponibles en el CT5.3?

El CT5.3 ofrece tres perfiles de ejercicios: Manual (ajuste libre), Intervalos (alternancia de esfuerzo y recuperación) y Pérdida de peso (mantenimiento en zona de quema de grasa). También puede definir objetivos de tiempo, distancia o calorías.

¿Cómo usar la llave de seguridad?

Fije la pinza de la llave de seguridad a su ropa, luego inserte la llave en la cerradura de la consola. La cinta solo funcionará si la llave está en su lugar. En caso de caída, la llave se suelta y la cinta se detiene inmediatamente.

¿Qué tipo de enchufe eléctrico se necesita?

El CT5.3 requiere un enchufe de pared correctamente conectado a tierra, con un voltaje de 110-120 V y un circuito especializado de al menos 15 A. No use adaptadores.

¿Cómo ensamblar la cinta de correr?

Siga los pasos de ensamblaje en el manual: fije los postes de la consola al bastidor, conecte los cables, luego instale la consola. Use las herramientas incluidas (llaves allen). Apriete todos los tornillos. Lubrique la plataforma antes del primer uso.

¿Cuál es el peso máximo soportado?

El peso máximo del usuario es de 136 kg (300 lb). Más allá, la garantía se anula y el equipo puede dañarse.

¿Cómo mantener la cinta de correr?

Limpie con un paño húmedo y jabón suave. Nunca use solventes. Lubrique la plataforma con el lubricante de silicona suministrado (2 aplicaciones). Verifique regularmente la tensión y alineación de la banda.

¿Qué hacer si la banda se desliza o hace ruido?

Consulte la sección SOLUCIÓN DE PROBLEMAS de la guía. La tensión y el centrado de la banda se ajustan con los pernos del rodillo trasero. Si el problema persiste, comuníquese con el soporte técnico.

¿Puedo usar la cinta en exteriores o en un garaje?

No. El CT5.3 está diseñado para uso solo en interiores, en una habitación climatizada. El uso en un garaje, porche o exterior anula la garantía.

¿Cómo restablecer la consola?

Presione el botón STOP y manténgalo presionado durante 3 segundos. Esto restablece todos los parámetros.

¿Cuál es la garantía del CT5.3?

Garantía de por vida para el cuadro y el motor (propietario original), 1 año para piezas, electrónica y mano de obra. La garantía se limita al uso doméstico y no es transferible.

MANUAL DE USUARIO CT5.3 Horizon Fitness

Lea la GUÍA DE LA CAMINADORA antes de usar este MANUAL DEL PROPIETARIO.

3 ENGLISH
26 FRANÇAIS
50 ESPAÑOL

IMPORTANT PRECAUTIONS

GUARDE ESTAS INSTRUCCIONES

Cuando se utiliza un aparato eléctrico se deben tomar ciertas precauciones básicas entre las que se incluyen: Leer todas las instrucciones antes de usar esta caminadora. Es responsabilidad del propietario asegurar que todos los usuarios de esta caminadora estén bien informados de todas las advertencias y precauciones. Si tiene alguna pregunta después de leer este manual, póngase en contacto con el servicio de asistencia técnica a clientes al número que aparece en la contraportada del MANUAL DEL PROPIETARIO.

El uso convencional de esta caminadora es únicamente doméstico. No utilice esta caminadora en ningún entorno comercial, de alquiler, escolar o institucional. El no cumplir con este requisito invalidará la garantía.

PELIGRO

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:

Desconecte siempre la caminadora del tomacorriente inmediatamente después de su uso, antes de limpiarla, al realizar trabajos de mantenimiento y al añadirle o quitarle piezas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUEMADURAS, INCENDIOS, DESCARGA ELÉCTRICA O LESIONES:

• Nunca utilice la caminadora antes de fijar el broche de la cuerda de seguridad a su ropa.
• Si experimenta algún tipo de dolor, de manera enunciativa más no limitada: dolores de pecho, nausea, mareos o dificultad para respirar, pare el ejercicio de inmediato y consulte su médico antes de continuar.
• Al hacer ejercicio, siempre mantenga un ritmo cómodo.
• No se ponga ropa que pueda atorarse en alguna parte de la caminadora.
• Utilice siempre tenis deportivos al utilizar este equipo.
• No salte sobre la caminadora.
• Durante el funcionamiento de la caminadora, sólo una persona podrá utilizarla.

• Aquellas personas que pesen más de lo que específica LA SECCIÓN DE LA GARANTÍA DEL MANUAL DEL USUARIO, no deberán utilizar esta caminadora. El no cumplir con este requisito invalidará la garantía.

• Al hacer descender la plataforma de la caminadora, espere a que las patas traseras queden firmemente sobre el piso antes de bajarse de la plataforma.

• Desconecte la corriente antes de darle servicio o mover el equipo. Limpie las superficies con jabón y un paño ligeramente húmedo solamente; nunca utilice solventes. (Vea MANTENIMIENTO en la GUÍA DE LA CAMINADORA)
• Nunca deje la caminadora desatendida si está conectada. Desconéctela del tomacorriente cuando no la utilice y antes de añadirle o quitarle piezas.
• Nunca la ponga a funcionar bajo un cobertor o cojin. Puede generar calor excesivo y provocar incendio, descarga eléctrica o lesiones.
• Conecte este aparato para hacer ejercicio solamente a un tomacorriente con conexión a tierra.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE QUEMADURAS, INCENDIOS, DESCARGA ELECTRICA O LESIONES:

• En NINGÚN momento deben acercarse a menos de 3 metros (10 pies) de la caminadora niños menores de 13 años de edad o mascotas.
• En NINGÚN momento deben usar la caminadora niños menores de 13 años de edad.
• Los niños mayores de 13 años de edad o personas discapacitadas no deben utilizar la caminadora sin supervisión de algún adulto.
• Utilice la caminadora únicamente para el uso convencional, tal como se describe en la guía de la caminadora y el manual de usuario.
• No utilice otros accesorios que no estén recomendados por el fabricante. Los accesorios podrían generar lesiones.
• Nunca ponga en funcionamiento la caminadora si tiene un cordón o enchufe dañados, si no está funcionando bien, si se ha caído, dañado o se ha sumergido en agua. Devuelva la caminadora al centro de servicio para que la examinen y reparen.
• Mantenga el cordón de corriente alejado de superficies de calor. No jale la unidad con el cordón de suministro eléctrico o

lo utilice como agarradera.

• Nunca ponga en funcionamiento la caminadora con la apertura de aire obstruida. Mantenga limpia la apertura de aire, libre de pelusa, cabello, etc.
• Para evitar descarga eléctrica, nunca deje caer o introduzca ningún tipo de objetos en ninguna apertura.
• No la ponga en funcionamiento donde se utilicen productos en aerosol o cuando se administre oxígeno.
• Para desconectarla, apague todos los controles y póngalos en la posición "off" [apagado], después, saque el enchufe del tomacorriente.
• No utilice la caminadora en lugares donde no haya control de temperatura. Entre otros: cocheras, pórticos, zonas de albercas cubiertas, baños, cobertizos o en exteriores. El no cumplir con este requisito, puede invalidar la garantía.
• El uso convencional de esta caminadora es únicamente doméstico. No utilice esta caminadora en ningún entorno comercial, de alquiler, escolar o institucional. El no cumplir con este requisito invalidará la garantía.
• No quite las tapas de la consola, a menos que así lo indique el soporte técnico al cliente. El servicio lo deberá realizar solamente un técnico de servicio autorizado.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Es necesario conectar a tierra este aparato. Si su caminadora llegara a tener alguna falla o si se llegara a descomponer, la conexión a tierra proporciona una ruta de menor resistencia a la corriente eléctrica para reducir el riesgo de que se produzca una descarga eléctrica. Este aparato está equipado con un cable que tiene un conductor de conexión a tierra y un enchufe con conexión a tierra. El enchufe debe conectarse en un tomacorriente apropiado, que debe estar bien instalado y conectado a tierra de acuerdo a los códigos y reglamentos locales.

PELIGRO

Una mala conexión del conductor de conexión a tierra del equipo puede generar un riesgo de descarga eléctrica. Consulte con un electricista calificado si tiene dudas en cuanto a que el producto quede bien conectado a tierra. No modifique el enchufe que viene con el producto. Si no entra en el tomacorriente, pida a un electricista calificado que le instale uno apropiado.

Este producto deberá utilizarse en un circuito nominal de 110-120 voltios y tiene una conexión de tierra que se ve como el enchufe en la ilustración. Asegúrese que el producto esté conectado a un tomacorriente que tenga la misma configuración que el enchufe. No utilice un adaptador con este producto.

Este producto deberá utilizarse en un circuito dedicado. Para determinar si está en un circuito dedicado, corte la corriente a ese circuito y observe si algún otro dispositivo pierde energía. Si así fuera, mueva los dispositivos a un circuito diferente. Nota: Generalmente existen múltiples tomacorrientes en un circuito. Esta caminadora deberá utilizarse con un circuito de 15 amperios como mínimo. Nota: Generalmente existen múltiples tomacorrientes en un circuito. Esta caminadora deberá utilizarse con un circuito de 15 amperios como mínimo.

TOMACORRIENTE DE 3 POLOS, CON CONEXIÓN A TIERRA CLAVIJA DE PUESTA A TIERRA

ADVERTENCIA

Conecte este aparato para hacer ejercicio solamente a un tomacorriente con conexión a tierra.

Nunca use este aparato si el cable de corriente o el enchufe está dañado, incluso si el aparato en sí está funcionando bien. Nunca use ningún aparato que parezca estar dañado o que haya estado sumergido en agua. Comuníquese con el servicio de asistencia técnica a clientes para que sea reemplazado o reparado.

ENSAMBLAJE

ADVERTENCIA

Durante el proceso de ensamblaje de la caminadora hay varias áreas a las que se les debe poner atención especial. Es muy importante seguir las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas queden bien apretadas. Si no se siguen correctamente las instrucciones de ensamblaje, algunas piezas de la estructura de la caminadora podrían quedar sueltas y causar ruidos irritantes. Para evitar daaños a la caminadora, es necesario repasar las instrucciones de ensamblaje y hacer las correcciones necesarias.

Antes de seguir adelante busque el número de serie de su caminadora, que está colocada cerca del interruptor de encendido y apagado y del cable de corriente, y escribalo en el espacio disponible a continuación.

ESCRIBA EL NÚMERO DE SERIE Y EL NOMBRE DE MODELO EN LAS SIGUIENTES CASILLAS:

NÚMERO DE SERIE:

TM

MODELO: CAMINADORA HORIZON

» Cuando llame para solicitar servicio haga referencia al NÚMERO DE SERIE y al NOMBRE DE MODELO.

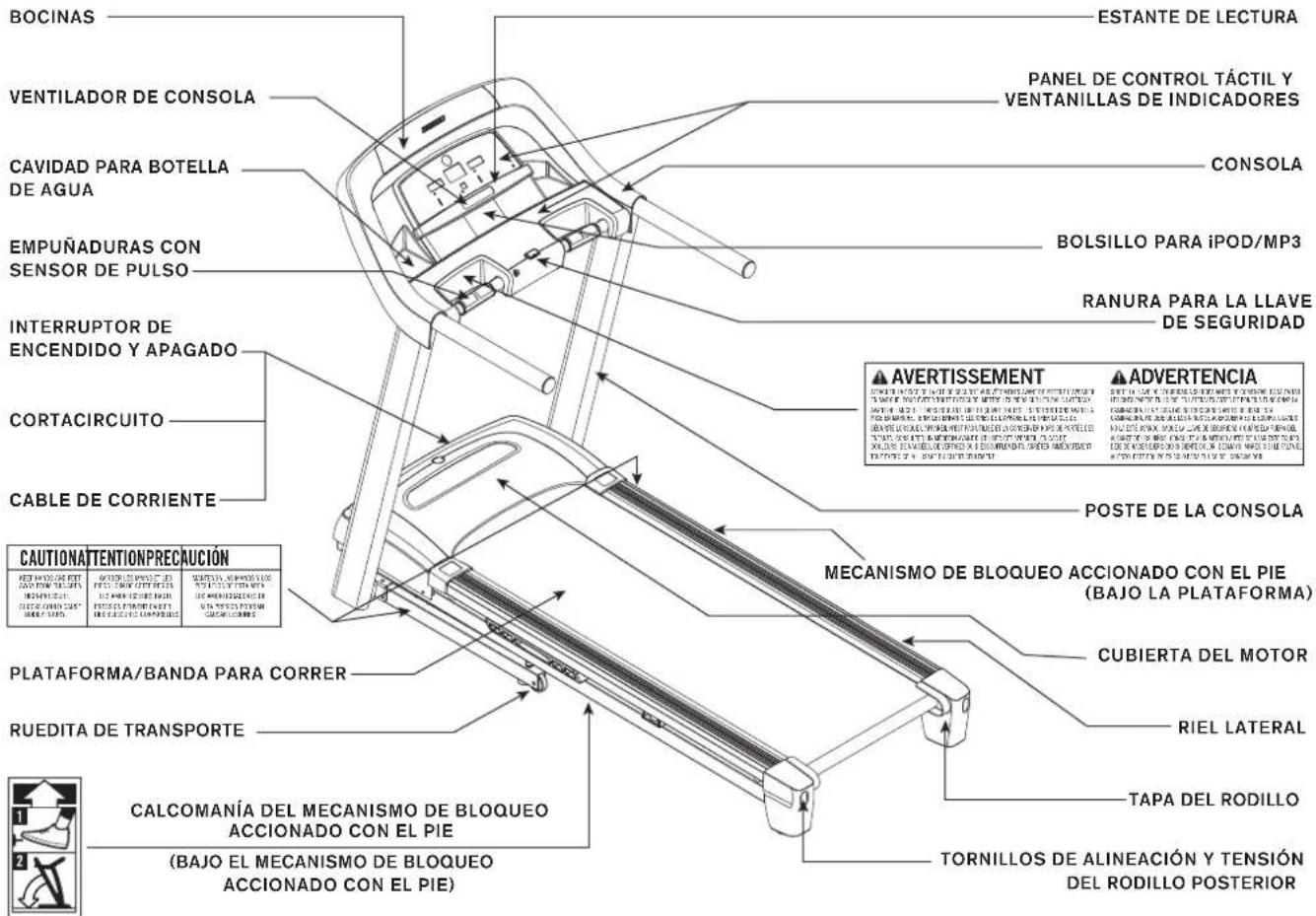

BOCINAS VENTILADOR DE CONSOLA CAVIDAD PARA BOTELLA DE AGUA EMPUÑADURAS CON SENSOR DE PULSO INTERRUPTOR DE ENCENDIDO Y APAGADO CORTACIRCUITO CABLE DE CORRIENTE CAUTIONATTENTIONPRECAUCIÓN PEET RADIOS DE FEET (124/05/2017) (124/05/2017) PLATAFORMA/BANDA PARA CORRER RUEDITA DE TRANSPORTE CALCOMANÍA DEL MECANISMO DE BLOQUEO ACCIONADO CON EL PIE (BAJO EL MECANISMO DE BLOQUEO ACCIONADO CON EL PIE) ESTANTE DE LECTURA PANEL DE CONTROL TÁCTIL Y VENTANILLAS DE INDICADORES CONSOLA BOLSILLO PARA iPOD/MP3 RANURA PARA LA LLAVE DE SEGURIDAD AVERTISSEMENT MECANISMO DE BLOQUEO ACCIONADO CON EL PIE (BAJO LA PLATAFORMA) POSTE DE LA CONSOLA ADVERTENCIA CUBIERTA DEL MOTOR RIEL LATERAL TAPA DEL RODILLO TORNILLOS DE ALINEACIÓN Y TENSIÓN DEL RODILLO POSTERIOR

HERRAMIENTAS INCLUIDAS:

□ Llave en T de 6 mm
□ Llave en L de 5 mm
□ Llave en T de 4 mm

PIEZAS INCLUIDAS:

□ 1 conjunto de consola
□ 2 postes de la consola
□ 2 ménsulas de los postes de la consola

□ 1 equipo de tornillería
□ 1 llave de seguridad
□ 1 cable adaptador de audio
□ 1 botella de lubricante de silicona (para 2 aplicaciones)

□ 2 cavidades portabotellas

¿NECESITA AYUDA?

Si tiene preguntas o si le faltan piezas, póngase en contacto con el servicio de asistencia técnica a clientes. En la contraportada de este manual aparece información adicional de contacto.

PREENSAMBLAJE

DESEMPAQUE

Coloque la caja en que viene la caminadora sobre una superficie plana y nivelada. Le recomendamos colocar una cubierta protectora sobre el piso bajo la máquina. Tenga CUIDADO al transportar y mover esta unidad. No abra la caja cuando esté colocada de costado. Una vez que haya retirado el enfajillado, no levante ni transporte esta unidad a menos que ya esté completamente ensamblada y en la posición doblada vertical, con el mecanismo de bloqueo bien fijo en la posición de cerrado. Desempaque y ensamble la unidad en el lugar en que la vaya a usar. Esta caminadora está equipada con amortiguadores de alta presión que podrían abrirse a presión si se tratan sin cuidado. Nunca sostenga ninguna parte de la estructura que produce la inclinación para levantar o mover la caminadora.

ADVERTENCIA

¡NO TRATE DE LEVANTAR LA CAMINADORA! No mueva ni levante la caminadora de su embalaje mientras las instrucciones de ensamblaje no le indiquen que lo haga. Puede quitar el protector de plástico de los postes de la consola.

ADVERTENCIA

¡SI NO CUMPLE CON ESTAS INSTRUCCIONES PODRÍA SUFRIR LESIONES!

NOTA: Durante cada uno de los pasos de ensamblaje asegúrese de que TODAS las tuercas y los pernos estén en su lugar y parcialmente enroscados antes de apretar bien ALGÚN tornillo.

NOTA: Una ligera capa de grasa podría facilitar la instalación de la tornillería. Se recomienda utilizar cualquier tipo de grasa, por ejemplo grasa de litio para bicicletas.

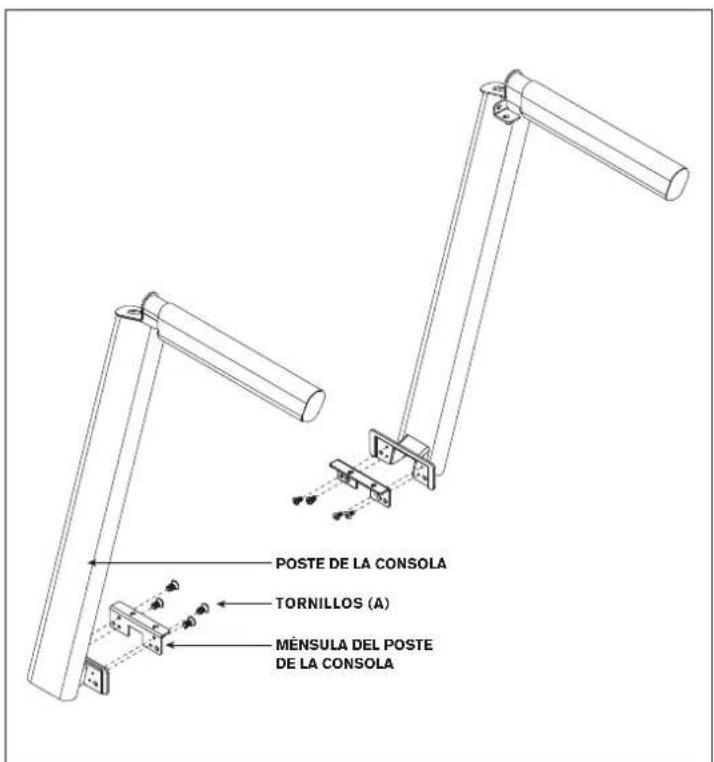

PASO 1 DE ENSAMBLAJE

POSTE DE LA CONSOLA TORNILLOS (A) MÉNSULA DEL POSTE DE LA CONSOLA

HERRAMIENTAS PARA PASO 1:

TORNILLO (A)

10 mm

Cantidad: 8

A Corte el enfajillado amarillo y levante la PLATAFORMA hacia arriba, hasta que se enganche el MECANISMO DE BLOQUEO ACCIONADO POR EL PIE. Retire todo lo que haya debajo de la plataforma.
B Abra la HERRAMIENTAS PARA PASO 1.
C Instale las MÉNSULAS DE LOS POSTES DE LA CONSOLA en los POSTES DE LA CONSOLA con 8 TORNILLOS (A).

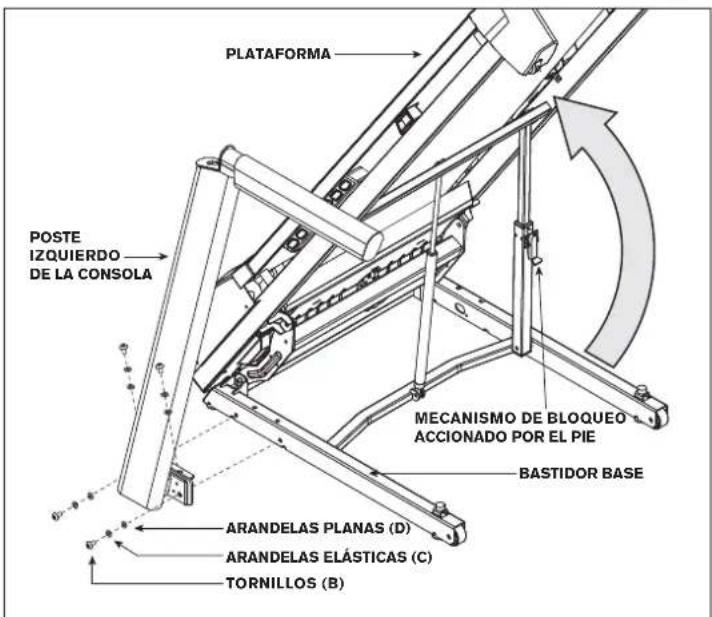

PASO 2 DE ENSAMBLAJE

HERRAMIENTAS PARA PASO 2:

TORNILLO (B) 20 mm Cantidad: 4

ARANDELA ELÁSTICA (C) 15 mm Cantidad: 4

ARANDELA PLANA (D) 15 mm Cantidad: 4

PLATAFORMA POSTE IZQUIERDO DE LA CONSOLA MECANISMO DE BLOQUEO ACCIONADO POR EL PIE BASTIDOR BASE ARANDELAS PLANAS (D) ARANDELAS ELÁSTICAS (C) TORNILLOS (B)

A Abra la HERRAMIENTAS PARA PASO 2.
B Con la PLATAFORMA hacia arriba, una el POSTE IZQUIERDO DE LA CONSOLA al BASTIDOR BASE con 4 TORNILLOS (B), 4 ARANDELAS ELÁSTICAS (C) y 4 ARANDELAS PLANAS (D).

PASO 3 DE ENSAMBLAJE

HERRAMIENTAS PARA PASO 3:

TORNILLO (B) 20 mm Cantidad: 4

ARANDELA ELÁSTICA (C) 15 mm Cantidad: 4

ARANDELA PLANA (D) 15 mm Cantidad: 4

ALAMBRE DE ALIMENTACIÓN DEL CABLE PLATAFORMA CABLE DE LA CONSOLA POSTE DERECHO DE LA CONSOLA TORNILLOS (B) ARANDELAS ELÁSTICAS (C) ARANDELAS PLANAS (D) BASTIDOR BASE

A Abra la HERRAMIENTAS PARA PASO 3.
B Conectar el ALAMBRE DE ALIMENTACIÓN DEL CABLE al final del CABLE DE LA CONSOLA. Meta el ALAMBRE DE ALIMENTACIÓN DEL CABLE por el POSTE DERECHO DE LA CONSOLA. Una vez que haya pasado todo el alambre de alimentación del cable a través del poste, la punta superior del CABLE DE LA CONSOLA debe quedar en la parte superior del poste.
C Con la PLATAFORMA hacia arriba, una el POSTE DERECHO DE LA CONSOLA al BASTIDOR BASE con 4 TORNILLOS (B), 4 ARANDELAS ELÁSTICAS (C) y 4 ARANDELAS PLANAS (D).

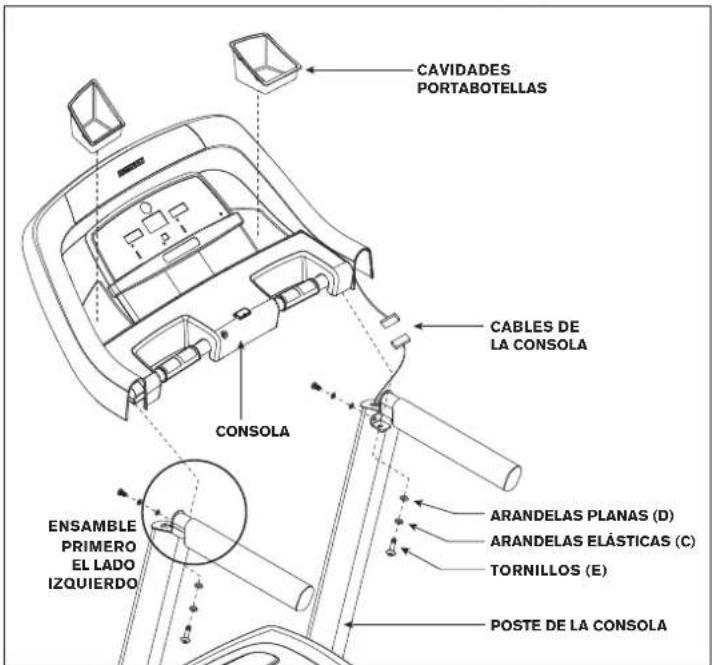

PASO 4 DE ENSAMBLAJE

HERRAMIENTAS PARA PASO 4:

15 mm Cantidad: 4

TORNILLO (E)

ARANDELA
ELASTICA (C) 15 mm Cantidad: 4

ARANDELA
PLANA (D) 15 mm Cantidad: 4

CAVIDADES PORTABOTELLAS CABLES DE LA CONSOLA CONSOLA ENSAMBLE PRIMERO EL LADO IZQUIERDO ARANDELAS PLANAS (D) ARANDELAS ELÁSTICAS (C) TORNILLOS (E) POSTE DE LA CONSOLA

A Con el pie suelte el MECANISMO DE BLOQUEO DE LA PLATAFORMA para bajarla.
B Abra la HERRAMIENTAS PARA PASO 4.
C Coloque con cuidado la CONSOLA sobre los POSTES DE LA CONSOLA. Fije primero el LADO IZQUIERDO con 2 TORNILLOS (E), 2 ARANDELAS ELÁSTICAS (C) y 2 ARANDELAS PLANAS (D).
D Suelte y deseche el ALAMBRE DE ALIMENTACIÓN. Conecte los CABLES DE LA CONSOLA, metiendo con cuidado los cables dentro de los postes para evitar que se dañen.
E Fije el LADO DERECHO de la CONSOLA con 2 TORNILLOS (E), 2 ARANDELAS ELÁSTICAS (C) y 2 ARANDELAS PLANAS (D).

NOTA: Tenga cuidado de no pellizcar algún cable al ensamblar la consola.

F Introduzca las CAVIDADES PORTABOTELLAS en la CONSOLA.
G Antes de usar la caminadora por primera vez, lubrique la plataforma de la caminadora de acuerdo a las instrucciones en la sección de MANTENIMIENTO en la GUÍA DE LA CAMINADORA.

¡FIN DEL ENSAMBLAJE!

Esta sección explica cómo usar y programar la consola de su caminadora. La sección de FUNCIONAMIENTO BÁSICO en la GUÍA DE LA CAMINADORA contiene instrucciones para lo siguiente:

• DÓNDE COLOCAR SU CAMINADORA
• USO DE LA LLAVE DE SEGURIDAD
• PARA LEVANTAR LA CAMINADORA
• PARA MOVER LA CAMINADORA
• PARA NIVELAR LA CAMINADÓRA
• PARA TENSAR LA BANDA PARA CORRER
• PARA CENTRAR LA BANDA PARA CORRER
- PARA USAR LA FUNCIÓN DE RITMO CARDÍACO

A P HORIZON P TIME 88:00 88:00 DISTANCE 88:00 TAP SET TO CHINESE 88 * NEUTRAL * WEIGHTED * WM/WR I PDB T S T 1 2 3 4 5 6 7 8 9 10 % 1 2 3 4 5 6 7 8 9 10 % INCLINE STOP START COLD DOWN STOP DOWN SPEED I M D H R G V N F E O J

Nota: La consola tiene una cubierta plástica delgada de protección que es necesario quitar antes de usar la consola.

A) VENTANILLAS DE INDICADORES LED: Tiempo, distancia, calorías, ritmo cardíaco, velocidad, inclinación y perfiles de sesiones de ejercicio.
B) INDICADORES LED DE META: Indican qué meta (si existe) se ha establecido para el programa actual.
C) INDICADORES LED DE SESIÓN DE EJERCICIO: Indican qué sesión de ejercicio se ha establecido para el programa actual.
D) SELECT TARGET [SELECCIONAR META]: Oprima para elegir su meta.
E) SELECT WORKOUT [SELECCIONAR SESIÓN DE EJERCICIO]: Oprima para elegir su sesión de ejercicio.
F) START [INICIAR]: Oprima para comenzar a hacer ejercicio, para comenzar una sesión específica de ejercicio, o para reiniciar después de una pausa.
G) STOP [PARAR]: Oprima para hacer una pausa o terminar su sesión de ejercicio. Sostenga oprimida esta tecla durante 3 segundos para poner en ceros la consola.
H) COOL DOWN [ENFRIAMIENTO]: Oprima para iniciar el periodo de enfriamiento. El periodo de enfriamiento dura 4 minutos y disminuye la velocidad y la inclinación para que su corazón tenga oportunidad de volver a adaptarse a la menor demanda de energía.
I) INCLINE ▼ ▼ [TECLAS DE AJUSTE DE INCLINACIÓN]: Se usan para ajustar la inclinación en pequeños incrementos (de 0.5%).
J) SPEED + / - [TECLAS DE AJUSTE DE VELOCIDAD]: Se usan para ajustar la velocidad en pequeños incrementos (de 0.1 millas/hr).
K) TECLAS RÁPIDAS DE INCLINACIÓN: Se usan para llegar a la inclinación deseada más rápidamente.

L) TECLAS RÁPIDAS DE VELOCIDAD: Se usan para llegar a la velocidad deseada más rápidamente.
M) ENTER Y [TECLAS DE REGISTRO Y DE AJUSTE]: Se usan para ajustar los valores meta y de sesión de ejercicio. Oprima ENTER para cambiar la información que le da la pantalla durante su sesión de ejercicio.
N) FAN [TECLA DE VENTILADOR]: Oprima para encender o apagar el ventilador.
O) VENTILADOR: Ventilador personal para la sesión de ejercicio.
P) BOCINAS: Escuche música por las bocinas cuando tenga conectado un reproductor de CD o de MP3 a la consola.
Q) ENCHUFE DE ENTRADA DE AUDIO: Conecte su reproductor de CD o de MP3 en la consola con el cable adaptador de audio que se incluye.
R) ENCHUFE DE SALIDA DE AUDIO / AURICULARES: Conecte sus auriculares en este enchufe para escuchar la música a través de los auriculares. Nota: Cuando se conectan los auriculares en el enchufe para auriculares, el sonido deja de salir de las bocinas.
S) BOLSILLO PARA MP3: Úselo para colocar su reproductor de MP3.
T) CAVIDADES PARA BOTELLAS DE AGUA: Sirven para colocar lo que necesite para su sesión de ejercicio.
U) ESTANTE DE LECTURA: Úselo para colocar material de lectura.
V) RANURA PARA LA LLAVE DE SEGURIDAD: Permite que la caminadora funcione cuando la llave de seguridad está en su lugar.

TIME

CALORIES

• time

distance

calories

TARGETS

SPEED

INCLINE

DISTANCE

HEART RATE

manual

intervals

- weight loss

WORKOUTS

VENTANILLAS DE INDICADORES

• TIME [TIEMPO]: Aparece en minutos: segundos; indica el tiempo restante o el que ha pasado en su sesión de ejercicio.
• DISTANCE [DISTANCIA]: Aparece en millas; indica la distancia recorrida o la distancia por recorrer durante su sesión de ejercicio.
• SPEED [VELOCIDAD]: Aparece en millas/hora; indica a qué velocidad se mueve la superficie para caminar o correr.
• INCLINE [INCLINACIÓN]: Se muestra como porcentaje; indica la inclinación de la superficie para caminar o correr.
• CALORIES [CALORÍAS]: Indica el número total de calorías quemadas o por quemar durante su sesión de ejercicio.
• HEART RATE [RITMO CARDÍACO]: Aparece como latidos/minuto; indica su ritmo cardíaco (cuando se sujetan ambas empuñaduras con sensor de pulso).
• PERFILES DE PROGRAMAS: Representa el perfil del programa que está siendo usado (velocidad durante los programas basados en velocidad e inclinación durante los programas basados en inclinación).
• TARGETS [METAS]: El diodo LED se ilumina junto a la meta que está seleccionada. Si ningún diodo LED está iluminado significa que no se ha activado ninguna meta.
• WORKOUTS [SESIONES DE EJERCICIO]: El diodo LED se ilumina junto a la sesión de ejercicio que está seleccionada.

PARA EMPEZAR

1) Verifique que no haya objetos en la banda que pudieran impedir el funcionamiento de la caminadora.
2) Conecte el cable de corriente y encienda la caminadora. (El interruptor de encendido y apagado está junto al cable de corriente.)
3) Coloque los pies en los rieles laterales de la caminadora.
4) Sujete el broche de la llave de seguridad en alguna parte de su ropa, y asegúrese de que quede bien sujeto y de que no se pueda soltar durante su sesión de ejercicio.
5) Introduzca la llave de seguridad en su ranura en la consola.
6) Tiene dos opciones para comenzar su sesión de ejercicio:

A) INICIO RÁPIDO

Simplemente oprima la tecla de inicio START para comenzar a hacer ejercicio. El tiempo, la distancia y las calorías comienzan a contar a partir de cero. O...

B) SELECCIONE UNA META Y UNA SESIÓN DE EJERCICIO

1) Seleccione una META por medio de la tecla SELECT TARGET.
2) Regule los valores de su META por medio de las teclas de FLECHAS.
3) Oprima ENTER para seguir adelante.
4) Seleccione una SESIÓN DE EJERCICIO por medio de la tecla SELECT WORKOUT.
5) Oprima la tecla de inicio START para que dé inicio la sesión de ejercicio.

PERFILES DE METAS

TARGET 1 - TIME [META 1 - TIEMPO]: Le permite al usuario establecer una meta basada en el tiempo que debe durar su sesión de ejercicio. La meta de tiempo se puede establecer entre 15:00 y 99:00 minutos. El TIEMPO se cuenta en forma regresiva. La DISTANCIA y las CALORÍAS comienzan a contarse a partir de cero.
TARGET 2 - DISTANCE [META 2 - DISTANCIA]: Le permite al usuario establecer una meta basada en la distancia que desea cubrir. La meta de distancia se puede establecer de 0.25 a 26.25 millas. La DISTANCIA se cuenta en forma regresiva. El TIEMPO y las CALORÍAS comienzan a contarse a partir de cero.
TARGET 3 - CALORIES [META 3 - CALORÍAS]: Le permite al usuario establecer una meta basada en el número de calorías que desea quemar. Esta meta se puede establecer de 20 a 980 calorías. Las CALORÍAS se cuentan en forma regresiva. El TIEMPO y la DISTANCIA comienzan a contarse a partir de cero.
NO TARGET [NINGUNA META]: Le permite al usuario seleccionar un perfil de sesión de ejercicio sin una meta específica de tiempo, distancia o calorías. El TIEMPO, la DISTANCIA y las CALORÍAS comienzan a contarse a partir de cero.

PERFILES DE SESIONES DE EJERCICIOS

1) MANUAL: Ajuste la velocidad y la inclinación manualmente durante su sesión de ejercicio.
2) INTERVALS (INTERVALOS): Le ayuda a mejorar su fuerza, velocidad y resistencia al aumentar y disminuir la velocidad y la inclinación durante toda su sesión de ejercicio para que participen mejor su corazón y otros músculos.

Segmento Calentamiento 1 2					Los segmentos 1 y 2 se repiten hasta que se llega a la meta.
Tiempo 4:00 min 90 seg 30 seg
Velocidad	1	1.5	2	4
Inclinación 1	1.5 0.5 1.5

3) WEIGHT LOSS (CONTROL DE PESO): Le ayuda a bajar de peso al aumentar y disminuir la velocidad y la inclinación, al mismo tiempo que le mantiene a usted en su zona óptima para quemar grasa.

Oprima la tecla de paro STOP durante 3 segundos.

ENFRIAMIENTO

Esta función pone la caminadora en el modo de enfriamiento. El periodo de enfriamiento dura 4 minutos y disminuye la velocidad y la inclinación para que su corazón tenga oportunidad de volver a adaptarse a la menor demanda de energía.

PARA TERMINAR SU SESIÓN DE EJERCICIO

La pantalla centellea la palabra "GOAL COMPLETED" y emite un sonido para indicarle que ha terminado su sesión de ejercicio. La información de su sesión de ejercicio aparece en la consola durante 30 a 45 segundos y luego se borra.

PARA ELIMINAR LA SELECCIÓN ACTUAL

Para eliminar la selección actual de programa o para borrar la pantalla, sostenga oprimida la tecla de paro STOP de 3 a 5 segundos.

PARA USAR SU REPRODUCTOR DE CD / MP3

1) Conecte el CABLE ADAPTADOR DE AUDIO, que incluimos, al ENCHUFE DE ENTRADA DE AUDIO que está en el lado derecho superior de la consola y al enchufe para auriculares de su reproductor de CD / MP3.
2) Use las teclas de su reproductor de CD / MP3 para hacer los ajustes necesarios de sonido y de elección de piezas musicales.
3) Retire el CABLE ADAPTADOR DE AUDIO cuando no lo esté usando.

4) Si no quiere usar las BOCINAS de la caminadora, puede conectar sus auriculares en el ENCHUFE DE SALIDA DE AUDIO que está en la parte inferior de la consola.

GARANTÍA LIMITADA PARA USO EN EL HOGAR

CAPACIDAD DE PESO = 300 lb (136 kg)

BASTIDOR • DE POR VIDA

Horizon Fitness garantiza al propietario original, de por vida, el bastidor contra defectos de fabricación y materiales, siempre y cuando el aparato permanezca en posesión del propietario original. (El bastidor se define como la base de piezas soldadas de metal de la unidad y no incluye ninguna pieza desmontable.)

MOTOR • DE POR VIDA

Horizon Fitness garantiza al propietario original, de por vida, el motor contra defectos de fabricación y materiales, siempre y cuando el aparato permanezca en posesión del propietario original. Ni la mano de obra ni la instalación de motores está cubierta por la garantía de los motores.

PIEZAS Y COMPONENTES ELECTRÓNICOS • 1 AÑO

Horizon Fitness garantiza los componentes electrónicos y todas las piezas originales durante un periodo de 1 año a partir de la fecha de adquisición original, siempre y cuando el aparato permanezca en posesión del propietario original.

MANO DE OBRA • 1 AÑO

Horizon Fitness deberá cubrir los costos de mano de obra de las reparaciones al aparato durante un periodo de 1 año a partir de la fecha de adquisición original, siempre y cuando el aparato permanezca en posesión del propietario original.

EXCLUSIONES Y LIMITACIONES

A quién protege esta garantía:

• Al propietario original y la garantía no es transferible.
  QUÉ protege esta garantía:
• La reparación o el cambio de un motor defectuoso, de componentes electrónicos defectuosos, o de piezas defectuosas, y es el único recurso de esta garantía.
  QUÉ NO protege esta garantía:
• El desgaste normal, el ensamblaje o el mantenimiento incorrecto, o la instalación de piezas o de accesorios que originalmente no tenían el propósito o la compatibilidad con el equipo al momento de su venta.
• Daños o fallos debido a un accidente, maltrato, corrosión, decoloración de pintura o de plástico, negligencia, robo, vandalismo, incendio, inundación, viento, relámpagos, congelación, u otras causas naturales de cualquier tipo, falta, fluctuaciones o reducción de corriente por cualquier causa, condiciones atmosféricas anormales, choques, introducción de objetos extraños dentro de la unidad cubierta, o modificaciones no autorizadas o no recomendadas por Horizon Fitness.
• Daños incidentales o resultantes. Horizon Fitness no es responsable de daños indirectos, especiales o resultantes, pérdidas económicas, pérdida de propiedad o de utilidades, pérdida de disfrute o de uso, u otros daños resultantes de cualquier naturaleza en relación con la adquisición, el uso, la reparación o el mantenimiento del equipo. Horizon Fitness no ofrece compensación monetaria ni de otro tipo por dichas reparaciones ni costos de reemplazo de piezas, incluso pero sin limitarse a cuotas de membresía en

gimnasios, tiempo perdido de trabajo o labores, servicio de diagnóstico, servicio de mantenimiento o transporte.

• El equipo al que se le dé uso con propósitos comerciales o cualquier otro propósito que no sea en el hogar de una sola familia, a menos que Horizon Fitness lo haya aprobado.
• Equipo guardado o usado fuera de los EE.UU. o Canadá.
• Entrega, ensamblaje, instalación, configuración de unidades originales o de reemplazo, o mano de obra u otros costos asociados con el retiro o el reemplazo de la unidad bajo garantía.
• Cualquier intento de reparar este equipo contiene el riesgo de lesiones. Horizon Fitness no es responsable de daños, pérdidas o responsabilidad que surja de lesiones personales sufridas durante el curso de, o como resultado de, cualquier reparación o intento de reparación de su equipo de acondicionamiento físico por cualquier persona que no sea técnico de un servicio autorizado. Todas las reparaciones que usted intente hacer en su equipo de acondicionamiento físico las hace A SU PROPIO RIESGO y Horizon Fitness no será responsable por ninguna lesión a personas o propiedad que surjan de dichas reparaciones.
• Si ya se le ha acabado la garantía del fabricante pero cuenta con una extensión de garantía, consulte su contrato de extensión de garantía para obtener información de contacto con respecto a solicitudes de servicio o reparación bajo la extensión de la garantía.

• Hay servicio a domicilio sólo a menos de 240 km del proveedor de servicio autorizado más cercano (a distancias mayores de 240 km de un proveedor de servicio autorizado la responsabilidad es del cliente).
• Horizon Fitness debe autorizar con anterioridad todas las devoluciones.
• La obligación de Horizon Fitness de acuerdo a esta garantía se limita a cambiar o a reparar, a opción de Horizon Fitness, el producto por el mismo modelo o por uno similar
• Horizon Fitness puede solicitar que los componentes defectuosos sean devueltos a Horizon Fitness una vez que se complete el servicio bajo garantía, por medio de una etiqueta de devolución prepagada. Si se le ha solicitado que devuelva las piezas y no recibe la etiqueta de devolución, comuníquese con el Servicio de Asistencia Técnica a Clientes.
• En ocasiones se pueden suministrar piezas y componentes electrónicos que Horizon Fitness o sus proveedores reacondicionen a un "estado equivalente al nuevo" como piezas de reemplazo bajo garantía, y esto constituye cumplimiento con los términos de la garantía.
• Esta garantía le otorga derechos legales específicos, y sus derechos pueden variar de estado a estado.

CUSTOMER TECH SUPPORT

DO NOT RETURN TO THE RETAILER

Si tiene problemas durante el ensamblaje o si le faltan piezas NO DEVUELVA ESTE APARATO AL VENDEDOR MINORISTA.

Para obtener servicio rápido y amable, comuníquese por teléfono, correo electrónico o a través de nuestro sitio en Internet con alguno de nuestros técnicos capacitados en ayuda a clientes.

Nos interesa saber si usted tiene algún problema y queremos tener la oportunidad de corregir la situación.

NOTA: Antes de comunicarse con el servicio de asistencia técnica a clientes, lea la sección de RESOLUCIÓN DE PROBLEMAS en la GUIA DE LA CAMINADORA. Puede encontrar información adicional del producto en nuestro sitio en Internet.

USA: 1-800-244-4192 [e-mail]

CAN: 1-877-922-6234 [e-mail]
