MANUAL DE USUARIO Elite E7 Horizon Fitness

Esta sección explica cómo utilizar la console y la programación de la máquina elíptica.

La sección FUNCIONAMIENTO BÁSICO en la GUÍA DE LA MÁQUINA ELÍPTICA tiene instrucciones para lo siguiente

• UBICACIÓN DE LA MAQUINA ELÍPTICA
• INSTRUCCIONES DE CONEXIÓN ELECTRICA Y DE CONEXIÓN A TIERRA
• POSICIÓN DE LOS PIES
• CÓMO MOVER LA MÁQUINA ELÍPTICA
• CÓMO NIVELAR LA MÁQUINA ELÍPTICA
- FUNCIONAMIENTO DE LA INCLINACIÓN ELECTRÓNICA/MANUAL
• CÓMO USAR LA FUNCIÓN RITMO CARDÍACO

L HORIZON P A 136 1342 100 97 10 167 J G B E D T U Q I K H C F R N S

H2'4_00_Eli_Er_E9_Ror_Kinbl 4445

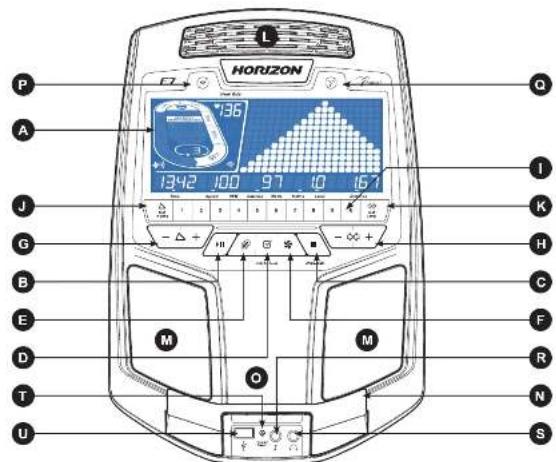

Nota: La consola tiene una delgada cubierta protectora de plástico que debe quitarse antes de usar

A) VENTANA DE INDICADORES EN PANTALLA DE LCD: Tiempo, distancia, velocidad, calorías, inclinación, RPM, vatios, nivel, vueltas y ritmo cardisco.
B) (TECLA INICIO/PAUSA): Oprimalas para comenzar la sesión de ejercicio y para pausarla.
C) ■ (TECLA DETENCIÓN): Oprimala para detener su sesión de ejercicio. Manténgala presionada para reiniciar la consola
D) ☑ (TECLA ENTRAR): Oprimala para confirmar la selección durante la configuración del programa. Manténgala presionada para reiniciar la consola.
E) ☑ (CAMBIAR PANTALLA): Oprima esta tecla para cambiar la información en la pantalla durante la sesión de ejercicio.
F) (ECLA VENTILADOR): Oprimala para encender o apapar el ventilador.
G) TECLAS INCLINACIÓN. Oprimas para ajustar el nivel de inclinación.
H) TECLAS DESISTENCIA: Oprimalas para ajustar el nivel de resistencia
I) TECLADO DE AJUSTE RÁPIDO. Acceda rápidamente a cualquier nivel de inclinación o de resistencia ingresando el número y oprimiendo las lectas SET INCLINE (CONFIGURAR INCLINACIÓN) (J) o SET LEVEL (CONFIGURAR NIVEL) (K). Ejemplos: - Para cambiar la inclinación a 40 %, oprimea 4-0-SET INCLINE. - Para cambiar el nivel de resistencia a 12, presione 1-2-SET LEVEL.
J) TECLA SET INCLINE: Oprimala para cambiar la inclinación al nivel introducido en el teclado.
K) TECLA SET LEVEL. Oprimala para cambiar la resistencia al nivel introducido en el teclado.
L) VENTILADOR: Ventilador personal para la sesión de ejercicio.
M) ALTAVOCES: Reproduce música a través de los altavoces cuando están conectados al reproductor.
N) ESTANTE DE LECTURA: Se usa para colocar material de lectura.
O) BOLSILLO PARA TELÉFONO/REPRODUCTOR: Sostiene el teléfono o el reproductor.
P) CONEXIÓN DE WI-FI Y SINCRONIZACIÓN: Opima esta tecla para reiniciar y conectar a su conexión inalámbrica de internet. Vea la página B para obtener más información.
Q) CONEXIÓN Y SINCRONIZACIÓN DE PASSPORT: Oprima esta tecla para reiniciar y conectar su Passport box para la
programación de Virtual Active.
R) ENCHUFE DE ENTRADA DE AUDIO: Correcte su reproductor a la consola con el cable adaptador de audio provista. S) ENCHUFE DE SALIDA DE AUDIO/AURICULAR: Enchufe sus aunculares en la consola para usuarios en lugar de los altavoces de la consola.
T) LUZ DE AHORRO DE ENERGÍA: Indica si la máquina está en el modo Energy Saver (ahorro de energía)
U) PUERTO USB: Se usa para actualizaciones de software o para cargar dispositivos de menos de 1 amperio.

4544

2014 250 PM

H2'4_03_Elu_Er_E9_Rer_Audl 48-47 11874 2.50 P#

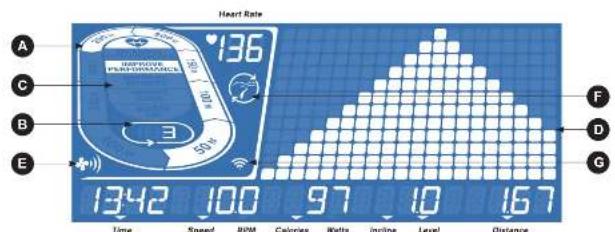

VENTANA DE INDICADORES EN PANTALLA E7

• TIME (TIEMPO): Se muestra como minutos segundos. Indica el tiempo restante o el que ha pasado en su sesión de ejercicio.
- SPEED (VELOCIDAD): Aparece en MPH. Indica a qué velocidad se mueven los pedales.
- CALORIES (CALORÍAS): Total de calorías quemadas o restantes durante el ejercicio.
- DISTANCE (DISTANCIA). Aparece en millas. Indica la distancia recorrida o la distancia por recorrer durante su sesión de ejercicio.
• RPM: Revoluciones por minuto.
• WATTS (VATIOS): Muestra el uso de energía para el usuario actual.
• INCLINE (INCLINACIÓN): Aparece como porcentaje.
- LEVEL (NIVEL): Muestra el nivel de resistencia actual.
- HEART RATE (RITMO CARDÍACO): Aparece como latidos/minute (BPM, por sus siglas en inglés). Se utiliza para
monitorear el ritmo cardíaco (se muestra cuando se sujetan ambas empuivaduras con sensor de pulse)

A) PISTA: Sigue el progreso en una pista simulada. Los segmentos se iluminan cada 50 metros completados.

B) VUELTAS: Muestra cuántas vueltas se han completado. Una vuelta son 400 metros (1/4 de milla).

C) ZONA DE RITMO CARDÍACO: Muestra en qué zona de actividad se encuentra durante su sesión de ejercicio (se muestra.

cuando se establece contacto en ambas empunaduras con sensor de pulso o al usar una correa malambrica de rtno cardíaco)

• WARM UP (CALENTAMIENTO): 0-60 % del remo cardisco máximo

WEIGHT LOSS (CONTROL DE PESO), 60-70 % del minio cardiaco máximo IMPROVE FITNESS (MEJORIPE EL ESTADO FISICO): 70,80 % del litro expresiones mínima

• IMPROVE REPERFORMANCE (MEJORAR EL RENDIMIENTO): 90.10% del piso cerdino maximo

• MAXIMUM PERFORMANCE (RENDIMIENTO MÁXIMO): 90,100 % del rilmo cardiaro máximo

D) PERFIL DEL PROGRAMA: Representa el perfil del programa en uso (resistencia durante los programas de resistencia e

inclinación durante los programas con inclinación).
E) VENTILADOR: Indica las configuraciones del ventilador (bajo, medio, alto)
F) PASSPORT. Indica que se ha establecido la conexión con Pasaport box
G) WI-FI: Indica que se ha establecido una conexión WI-FI y su intensidad (baja, media, alta).

CONFIGURAR CUENTA DE XID PARA CONECTIVIDAD DE VIA FIT ^a

Al crear una cuenta de xID, podrá guardar y compartir los datos de la sesión de ejercicio usando el Wi-Fi Via Fi. Puede guardar hasta cuatro usuarios en una máquina. Este proceso es el primer paso para conectar su equipo. Debe realizarse desde una computadora, tableta o dispositivo móvil.

1) Visite el sitio web: www.ViaFitness.com

2) En el sitio web, seleccione la opción CONNECT YOUR EQUIPMENT (CONECTE SU EQUIPO) en la barra del menú superior.

3) El primer paso para conectar su equipo será crear su cuenta de xID. Esta se utilizará para iniciar sesión en Via Fit.

4) Ingrese su número de teléfono u otro número de 10 a 14 dígitos fácil de recordar. Este será su número de cuenta.

5) Complete la información de su perfil para completar el proceso de configuración de la cuenta de xID. Deberá ingresar una dirección de correo electrónico no asociada con otra cuenta de xID. Consulte su correo electrónico después del proceso de configuración a fin de obtener un enlace para validar su cuenta.

CONECTAR A WI-FI

Una vez que ha creado su cuenta de xID, podrá avanzar y activar el Wi-Fi en su equipo. Recuerde que debe usar su computadora, tableta o dispositivo móvil conectado a Internet.

1) Mantenga presionado 3-5 segundos hasta que vesa el mensaje ACTIVATED (ACTIVADO) en su pantalla.
2) En su computadora a otro dispositivo, ingrese a su configuración de Wi-Fi. Debe seleccionar la red con el nombre de su modelo. De esta forma, podrá conectar su equipo a su red inalémbrica.

3) Aparecerá una nueva ventana con la lista de las redes inalámbricas que su equipo puede ver. Seleccione la red de Wi-Fi de su hogar y conéctese.

4) El paso restante es volver a conectar su computadora u otro dispositivo nuevamente a su red de Wi-Fi. Ingrese nuevamente a su configuración y conéctese como lo harla normalmente.

¡Felicitaciones! Ahora está conectado y preparado para comenzar

H2'4_03_Ele_Er_E9_Rer_Aud 48-49 71814 2.50 PM

INICIO DE E7

1) Verifique que no haya ningún objeto cercano que dificulle el movimiento de la máquina elíptica.
2) Conecte el cable de alimentación.
3) Seleccione su cuenta de xID, User (Usuario), Guest (Invitado) o edite un usuario usando - + / y oprima
4) Cuando inicio sesión por primera vez como Usuario 1-4, deberá ingresar su información de xID.
a) Ingrese su número de cuenta de xID usando ∞ + y oprima √ para seleccionar los números. Oprima √ después de cada entrada para pasar al digito siguiente. Después de la entrada final, oprima √
b) Ingrese su contraseña usando - + para seleccionar los números. Oprima después de cada entrada para pasar al digito siguiente. Después de la entrada final, oprima
c) Si ingresa el número incorrecto en algún momento al ingresar su xID o contrasena, mantenga presionado for 3-5 segundos para boxrar la selección y comience nuevamente.

A) INICIO RÁPIDO

Basta con oprimir ▶ara comenzar a hacer ejercicio. El tiempo se contará desde 0:00. El nivel de resistencia predeterminado es el nivel 1. La inclinación predeterminada es de 0 %.

B) SELECCIONE UN PROGRAMA

1) Seleccione un PROGRAMA usando -∞ + y oprima √
2) Configure la información del programa de ejercicio usando -∞+ y presione después de cada selección.
3) Oprima Hara comenzar la sesión de ejercicio.
NOTA- Used puede ajustar el nivel de resistencia y de inclinación durante su sesión de ejercicio.

C) FINALIZACIÓN DE SU SESIÓN DE EJERCICIO

Cuando la sesión de ejercicio se haya completado, la consola mostrará "workout complete (sesión de ejercicio finalizada)" y emitirá un pilido. La información de su sesión de ejercicio apsecerá en la copia durante 3D segundos y luego se borrara.

PARA BORRAR LA SELECCIÓN ACTUAL

Para borrar la selección del programa o la pantalla actuales. mantenga presionado ■ por 3 segundos.

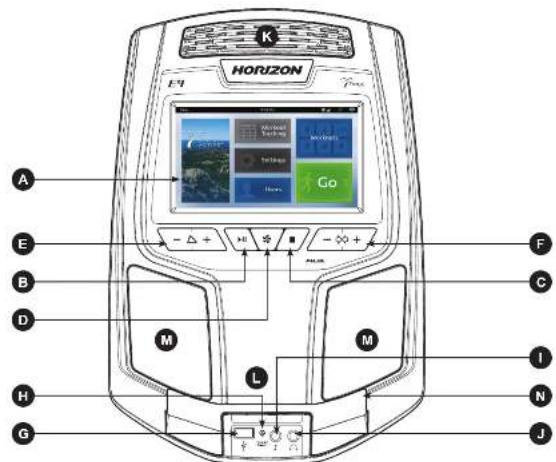

Nota: La consols tiene una delgada cubierta protectora de plástico que debe quitarse antes de usar.

A) PANTALLA TÁCTIL: Consulte la página 12 para ver más información acerca de la pantalla táctil.
B) ▶II (TECLA INICIO/PAUSA): Oprimala para iniciar, pausar y reiniciar la sesión de ejercicio después de la pausa.
C) ■ (TECLA DETENCIÓN): Oprimala para detener su sesión de ejercicio. Mantengala presionada para reiniciar la consela
D) (ECLA VENTILADOR): Oprimala para encender o apagar el ventilador.
E) TECLAS INCLINACIÓN: Oprimalas para ajustar el nivel de inclinación.
F) TECLAS de RESISTENCIA: Oprimalas para ajustar el nivel de resistencia
G) PUERTO USB: Se usa para actualizaciones de software o para cargar dispositivos de menos de 1 amperio.
H) LUZ DE AHORRO DE ENERGÍA: Indica si la máquina está en el modo Energy Saver (ahorro de energía)
I) ENCHUFE DE ENTRADA DE AUDIO: Correcte su reproductor a la consola con el cable adaptador de audio provisto.
J) ENCHUFE DE SALIDA DE AUDIO/AURICULAR: Enchufe sus auriculares en la consola para usarlos en lugar de los altavoces de la consola.
K) VENTILADOR: Ventilador personal para la sesión de ejercicio.
L) BOLSILLO PARA TELÉFONO/REPRODUCTOR: Sostiene el teléfono o el reproductor.
M) ALTAVOCES: Reproduce música a través de los altavoces cuando están conectados al reproductor.
N) ESTANTE DE LECTURA: Se usa para colocar material de lectura.

5150

21074 250PM

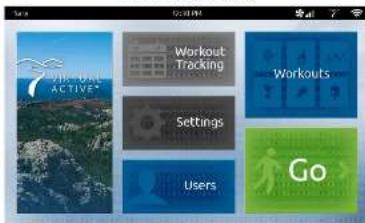

VENTANA DE INDICADORES EN PANTALLA DE E9

A) VIRTUAL ACTIVE: Una serie de vídeos interactivos de alta definición filmados en lugares pintorescos en diferentes partes del mundo. Para obtener más información, consulte la página 17.
B) WORKOUT TRACKING (SEGUIMIENTO DE LA SESIÓN DE EJERCICIO): Oprima para ver su calendario de ejercicio. El calendario está disponible para actuar como una función de seguimiento de las sesiones de ejercicio. Oprima un día en el calendario para ver su historial de sesiones de ejercicio para ese día.
C) SETTINGS (CONFIGURACIÓN): Oprima para editar la configuración predeterminada de su máquina, incluido el brillo de la pantalla, el nivel de volumen, el encendido/apagado del modo demostración, la hora del reloj, la fecha, el idioma.
D) USERS (USUARIOS): Oprima para cerrar sesión o edilar uno de los 3 usuarios predefinidos o como Guest (Visitante).
E) WORKOUTS (SESIONES DE EJERCICIO): Oprima para acceder a la pantalla de selección de la sesión de ejercicio.
F) GO (IR): Oprima para un inicio rápido.

PANTALLA DE INICIO

A) USUARIO: La cuenta de xID actualmente iniciada.
B) HORA: La hora actual.
C) VENTILADOR: Indica las configuraciones del ventilador (bajo, medio, alto).
D) PASSPORT: Indica que está presente la conexión de Passport
E) WI-FI: Indica que se ha establecido una conexión WI-FI y su intensidad (baja, media, alta).
F) TECLAS INCLINE (INCLINACIÓN) + f =: Se utilizan para ausrar el nivel de inclinación.
G) VISTA DE INCLINACIÓN Y TECLADO: Muestra el nivel actual de inclinación. Toque en el botón circular a fin de que aparezca un teclado para la configuración predeleminada de su nivel de inclinación.
H) TECLAS LEVEL (NIVEL) + / - Se utilizan para ajustar el nivel de resistencia.

II) VISTA DEL NIVEL DE RESISTENCIA Y TECLADO: Muestra el nivel de resistencia actual. Toque el botón redondo a fin de que aparezca un teclado para la configuración personalizada de su nivel de resistencia.
J) MEDICIÓN DE TIEMPO: Personallos su vista del tiempo durante su sesión de ejercicio. Toque el tercio superior de la pantalla para elegir entre time elapsed (tiempo transcurcio), time remaining (tiempo restante) (se muestra en la imagen), total time (tiempo total) y clock time (hora del rejo). LAS SESIONES DE EJERCICIO DE RENDIMIENTO también pueden mostrar su información personalizada.
K) MEDICIÓN DE DISTANCIA: Personalize su vista de la distancia durante su sesión de ejercicio. Taque el tercio del medio de la pantalla para elegir entre distance (distancia), snicks (adritos) (se muestra en la imagen). current pace (inno actual), average pace (nitro promedio), track (pista) y heart rate graph (grafica del ritro cardisco).
L) MEDICIÓN DE RENDIMIENTO: Personalice su vista de la medición del rendimiento durante la sesión de ejercicio. Toque el tercio inferior de la pantalla para seleccionar entre la vista de calones (calorías), calones/shr (calorías/h), heart rate (ntmo cardíaco) (se nuestra en la imagen), waris (vatios), MET y RPM. Las SESIONES DE EJERCICIO DE RENDIMIENTO también mostranían los tiempos del rendimiento de su último y mejor segmento.

PANTALLA DE CORRER

La conexión de Wi-Fi de su Horizon Elite E9 se configura directamente en la máquina alíptica. La primera vez que enciende la máquina, se le indicará automáticamente que configure el acceso a Internet.

1) Seleccione entre las redes inatámbricas disponibles detectadas y que aparecen en la pantalla. Si no ve su red, presione REFRESH (ACTUALIZAR). Si aún no aparecer, puede agregaría manualmente a través de la opción OTHER (OTRO). Si no deses configurar Wi-Fi en este momento, presione SKIP (OMITIR). NOTA: Puede configurar o cambiar su conectividad Wi-Fi en cualquier momento en la opción SETTINGS (CONFIGURACIÓN) en la pantalla de inicio.
2) Use el teclado para ingresar su contraseña de la red Wi-Fi. Oprima √ para confirmar.
3) La red tendrá un su lado para confirmar que está conectado a la
4) Use la pantalla de configuración de Date (Fecha) y Time (Hora) para seleccionar su zona horaria y configure la fecha y hora actual.

CONFIGURAR CUENTA DE XID PARA CONECTIVIDAD DE VIA FIT ^TM

Al crear una cuenta de xID, podrá guardar y compartir los datos de la sesión de ejercicio usando el Wi-Fi Via Fit. Puede guardar hasta cuatro usuarios en una máquina. Su máquina elíptica Horizon Elite E9 le permite configurar una cuenta de xID directamente desde la consola.

1) En la pantalla de configuración del usuario, presione el botón CREATE AN xID (CREAR xID).
2) Ingrese su número de teléfono u otro número de 10 a 14 dígitos fiscil de recordar. Este será su número de cuenta. También en esta página podrá seleccionar sus unidades de medida. Oprima √ara confirmar.
3) Ingrese su dirección de correo electrónico. Debe ser una dirección de correo electrónico que no este asociada con otra cuenta de xID. Oprima para confirmar.
4) Siga el software para ingresar la información de cuenta. Oprima √ para confirmar.
5) El paso final es confirmar su información y revisar los términos y condiciones. Oprima √ara confirmar.
6) Seleccione la cuenta de xID o un perfil de usuario no asignado para iniciar sesión.
7) Si ya inició sesión anteriormente en esta máquina, deberá ingresar su contraseña de 4 dígitos. Oprima √ para confirmar.
8) Si inicia sesión con el perfil de un usuario por primera vez, se le indicará que ingrese el nombre de su cuenta y este se guardará en ese lugar. Orima √are confirmar.
9) Luego deberá ingresar su contraseña de 4 digitos. Oprima para confirmar.

H2'4_00_Elc_E7_E9_Rcv_4_nbl 54-55 17814 2.50 PM

INICIO

Tiene las siguientes opciones para comenzar su sesión de ejercicio.

A) INICIO RÁPIDO

Simplemente oprima GO (IR) para comenzar a hacer ejercicio. El tiempo se contará desde 0:00. El nivel de resistencia predeterminado es el nivel 1. La inclinación predeterminada es de 0 %.

B) SELECCIONE UN PROGRAMA

1) Presione las opciones VIRTUAL ACTIVE o WORKOUTS (SESIONES DE EJERCICIO) para seleccionar un programa inicial
2) Avance por las opciones deslizando los dedos en la pantalla látil.
3) Seleccione su recorrido de Virtual Active o su tipo de sesión de ejercicio avanzando por las opciones. Oprima para confirmar.
4) Configure la información del programa de ejercicio tocando y deslizando el número hasta llegar al ajuste deseado. Oprima para confirmar.
5) Optima GO (IR) para comenzar la sesión de ejercicio.
NOTA: Usted puede ajustar el nivel de resistencia y de inclinación durante su sesión de ejercicio.

C) FINALIZACIÓN DE SU SESIÓN DE EJERCICIO

Cuando su sesión de ejercicio ha finalizado, la consola guardará los datos de su sesión de ejercicio. Se le solicitará que califique su sesión de ejercicio seleccionando la estrella correspondiente. La información de su sesión de ejercicio aparecerá en la consola durante 30 segundos y luego se borrará. La información se guardará en su calendario de ejercicio.

PARA BORRAR LA SELECCIÓN ACTUAL

Para borrar la selección del programa o la pantalla actuales, mantenga presionado ■ por 3 segundos.

INFORMACIÓN DE LOS PROGRAMAS

MANUAL: Ajuste la resistencia y la inclinación de forma manual durante la sesión de ejercicio. El usuario configura el tiempo, el nivel de resistencia y la inclinación.
DISTANCE (DISTANCIA): Estueroase y llegue más lejos durante la sesión de exercicios con 13 distancias. Seleccione entre las metas de 1 mils. 2 millas, 5 kilómetros, 5 millas, 10 kilómetros, 8 millas, 15 kilómetros, 10 millas, 20 kilómetros, medis maratón, 15 millas, 20 millas y maratón. El usuario configura el nivel de resistencia y la inclinación.
CALORIES (CALORÍAS): Establezca cuántas calorias quiere quemar con nueve sesiones de ejercicio. Elja entre sesiones de ejercicio para quemar 100, 200, 300, 400, 500, 600, 700, 800 y 900 calorias. El usuario ingresa el peso y configura el nivel inicial de resistencia e inclinación. Las calorias quemadas se calcular a partir del peso ingresado con el nivel de resistencia y la inclinación del ejercicio.
INTERVALS (INTERVALOS): Una sesión de ejercicio efectiva para quemar grasas que lo ayuda a mejorar su estado físico. Elija entre los ejercicios con intervalos de velocidad (Speed Intervals), intervalos de intensidad (Pesk Intervals) e intervalos de resistencia (Endurance Intervals). Los usuarios ajustan el tiempo y el nivel de inicio.
PERFORMANCE (RENDIMIENTO): Afronte un desefío con sesiones de ejercicio con objetivos de rendimiento establecidos para ayudarlo a mejorar elementos específicos del entrenamiento. Seleccione entre los programas de sesiones de ejercicio de Run/Walk (Correct/Caminar), Hill Training (Entrenamiento en montaña) y Sprint (Carrera).
STEPS (PASOS): Promueve la actividad saludable con 10 sesiones de ejercicio besadas en pasos que se calculen con la longitud del paso promedio. Elja entre sesiones de ejercicio de 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000 y 10 000 pasos. El usuario configura al nivel de resistencia y la inclinación.

CUSTOM (PERSONALIZADO) (E9). Le permite crear y reutilizar una sesión de ejercicio perfecta para usted con una combinación específica de resistencia, inclinación y tiempo. Lo máximo en programación personal. El objetivo se basa en el tiempo.

1) Seleccione CUSTOM (PERSONALIZADO) y luego seleccione CUSTOM 1 (PERSONALIZADO 1) o CUSTOM 2 (PERSONALIZADO 2).

2) Presione → para aguejar un segmento a su sesión de ejercicio personalizada. Presione × para eliminar un segmento. 3) Toque un segmento para seleccionarlo. El segmento seleccionado se resultará en blanco. Cuando se resalta un segmento, puede editar la hora, la resistencia y la inclinación del segmento.

4) Oprima GO (IR) en cualquier momento para comenzar a utilizar su sesión de ejercicio personalizada. Su sesión de ejercicio personalizada se guardará automáticamente.

CUSTOM (PERSONALIZADO) (E7)

1) Seleccione CUSTOM 1 (PERSONALIZADO 1) o CUSTOM 2 (PERSONALIZADO 2) usando □ y presone □

2) Indique el tiempo de la sesión de ejercicios usando y presión
3) Use para indicar el nivel de RESISTENCIA para cada segmento. Oprima para confirmar.
4) Use a fin de indicar la INCLINACIÓN para cada segmento. Oprima para confirmar
5) Oprima ▶lara comenzar la sesión de ejercicio.

VIRTUAL ACTIVE (SOLAMENTE E9): Una serie de vidace interactivos de alte definición filmados en lugares pintorescos en

1) Solvignon VIRT-IN, ACTIVÉ y suave solvignes uno de los doutivos
2) Contigua al nivel tocando y deslizando el número hasta llegar a su contiguración deseada. Oprima √ para confirmar
3) Configura la resistencia tocando y deslizando al número hasta llegar a su configuración deseada. Cprime √para confirmar.
4) Oprima GO (IR) para comenzar la sesión de ejercicio.

- Durante la sesión de ejercicio, la insinación se ajustará para reflejar el terreno del destino.

• La intensidad se pasa en el nivel que seleccionada.

La consola incluye dos destinos:

Puedan comprarse destros adicionales en línea en www.passportplayer.com
Cuarto compra destinos en el atto web, debe descargar los archivos multinada de destino a su computadora, descompreminos y copiarios en una unidad flash USB (verrida por separado). Con el medio de destino debitamente guardado en su unidad flash USB, puede usar los nuevos destinos con la máquina. Simplemente inserte la unidad flash USB en el puerto USB en la corsoja y las nuevos destinos estarán disponibles para su uso en el programa Virtual Active.
NOTAS: Los archivos de destino no se transferen a la console. Estas deben permananar en la unidad flash USB mientras está insertada en la conceola para usarlos con el programa Virtual Active. Puesto que son video de calidad de alta definición, estos archivos pueden tener más de 2 GB de tamaño. Se requiere conexión a Internet de banda ancha para adquirir y descargar nuevos archivos. Consulta el alto web para obtener más información.
Toque el centro de la pantalla para expandir el video a la pantalla completa y vuelve a locaría para minimizado.
El video no comenzará a reproducirse hasta que el usuario comence a pedalear.

CUADROS DE LOS PROGRAMAS

INTERVALOS DE VELOCIDAD
		1	2	3	4	5	6	7	8	9	10	11	12	Ent. euro
Tampa		30 bis. euro (1)	30 bis. euro (2)	30 bis. euro (3)	30 bis. euro (4)	30 bis. euro (5)	30 bis. euro (6)	30 bis. euro (7)	30 bis. euro (8)	30 bis. euro (9)	30 bis. euro (10)	30 bis. euro (11)	30 bis. euro (12)	30 bis. euro (13)	30 bis. euro (14)	30 bis. euro (15)
Nov. 1	1	2	2	3	5	1	-	5	5	-	5	1	-	5	5	-
Nov. 2	1	3	3	4	5	2	-	5	5	-	5	2	-	5	5	-
Nov. 3	1	2	2	4	7	3	-	7	7	-	7	3	-	7	7	-
Nov. 4	1	2	2	3	5	4	-	5	5	-	5	4	-	5	4	-
Nov. 5	1	3	3	4	5	5	-	5	5	-	5	5	-	5	5	-
Nov. 6	2	3	5	7	10	6	-	6	6	-	6	8	-	10	8	-
Nov. 7	2	3	5	7	11	7	-	7	7	-	7	7	-	7	7	-
Nov. 8	3	4	6	9	12	8	-	12	12	-	12	8	-	12	8	-
Nov. 9	4	5	10	13	14	9	-	13	13	-	13	9	-	13	9	-
Nov. 10	5	6	11	14	15	10	-	14	14	-	14	10	-	14	11	-
Nov. 11	6	8	12	15	16	11	-	15	15	-	15	11	-	15	12	-
Nov. 12	7	9	13	16	17	12	-	16	16	-	16	12	-	16	12	-
Nov. 13	8	10	14	17	18	13	-	17	17	-	17	13	-	17	13	-
Nov. 14	9	11	15	18	19	14	-	18	18	-	18	14	-	18	14	-
Nov. 15	10	12	16	19	20	15	-	19	19	-	19	15	-	19	15	-
Nov. 16	11	13	17	20	21	16	-	20	20	-	20	16	-	20	16	-

INTERVA OS DE INTRASIDAD, CAMBO DE RECLINACIÓN Y DE RESISTENCIA (OR NIVELLES DE REBIBITENCIA)
	Seguridad	2015	2016	2017	10	210	210
Nivel	% de segmento	CALENTARIO		%	%	ENRIMIENTO
		2	2	2	4	2	1
1	Med	3	10	5	12	15	10
	Indemirium	31	10	5	12	15	10
2	Med	2	2	2	5	3	1
3	Indemirium	15	25	30	85	25	15
3	Med	3	2	3	5	2	1
	Indemirium	29	30	60	75	80	20
4	Med	2	2	3	5	2	1
	Indemirium	31	30	60	85	90	25
5	Med	2	2	3	5	2	1
	Indemirium	25	25	65	90	95	25
5	Med	2	2	3	7	4	2
	Indemirium	26	30	60	100	95	25
7	Med	2	3	4	1	3	2
	Indemirium	26	40	65	100	90	30
8	Med	2	3	4	5	3	2
	Indemirium	30	40	65	100	90	30
9	Med	3	3	4	5	3	2
	Indemirium	31	45	80	100	90	30
10	Med	2	2	4	5	3	2
	Indemirium	31	45	90	100	90	30

INTERVALOS DE RESISTENCIA
	Cota-ferrado			2		4		0		6
	1o	2o	3o	5o	6o	8o	9o	10o	11o	12o
Tempo	2	3	4	5	6	7	8	9	10	11
Nové 1	3	4	5	6	7	8	9	10	11	12
Nové 2	3	4	5	6	7	8	9	10	11	12
Nové 3	3	5	6	7	8	9	10	11	12	13
Nové 4	4	5	7	8	9	10	11	12	13	14
Nové 5	4	6	8	9	10	11	12	13	14	15
Nové 6	4	7	9	10	11	12	13	14	15	16
Nové 7	5	8	10	11	12	13	14	15	16	17
Nové 8	6	9	11	12	13	14	15	16	17	18
Nové 9	7	10	12	13	14	15	16	17	18	19
Nové 10	7	10	13	14	15	16	17	18	19	20
Nové 11	8	11	14	15	16	17	18	19	20	21
Nové 12	9	12	15	16	17	18	19	20	21	22

CARRERAS
100 m	Cotrimbo	Focuramato	2,0 m	Cotrimbo	Focuramato	400 m	Cotrimbo	Focuramato	500 m	Cotrimbo	Focuramato	160 m
Principarla	7	2	Principarla	7	2	Principarla	7	2	Principarla	7	2	Principarla
Innodio	8	3	Innodio	8	3	Innodio	8	3	Innodio	8	3	Innodio
Annuclara	10	4	Annuclara	10	4	Annuclara	10	4	Annuclara	9	4	Annuclara

1) Conecte el CABLE ADAPTADOR DE AUDIO provisto al ENCHUFE DE ENTRADA DE AUDIO que está a la izquierda de la consola y al enchute de los auriculares en su reproductor.

2) Utilice los bolones de su reproductor para ajustar los parámetros de las canciones.

3) Quite el CABLE ADAPTADOR DE AUDIO cuando no lo utilice.

AJUSTE EL VOLUMEN

Modelos E7: Para entrar en el modo de diagnóstico, oprime y mantenga las teclas RESISTANCE + y RESISTANCE por 3 a 5 segundos. Use la teclas - para navegar a ENG6 e oprime Use las teclas - para configurar el volumen. Oprime y mantenga el por 3 a 5 segundos para salir del ENG6 e mantenga por 3 a 5 segundos una vez más para salir del modo de diagnóstico.

Modelos E9: De la pantalla de inicio, toque "settings". Ajuste el volumen usando la barra de control del volumen.

AHORRO DE ENERGÍA (MODO DE ESPERA)

Esta máquina tiene una función especial llamada modo Energy Saver™. Ese modo NO se activa automáticamente. Cuando se

activa el modo Energy Saver, el monitor automáticamente entra en modo de espera (modo Energy Saver) pasados 15 minutos de inactividad. Esa función ahora energía, deshabilitando la mayor parte de la energía de la máquina hasta que se corime una tecla en la consola. Esa función puede activarse o desactivarse en el menú de ingeniería.

Modelos E7: Para entrar al menú de ingeniería, mantenga oprimida la tecla de RESISTENCIA y la tecla de RESISTENCIA de 3 a 5 segundos. Use para navegar por hasta la función SWITCH (CAMBIAR) y presione Optima para seleccionar el modo ENERGY Saver, use para seleccionar ENERGY SAVE ON (ENCENDER ENERGY SAVE), o ENERGY SAVE OFF (APAGAR ENERGY SAVE). Mantenga oprimido DETENCIÓN por 3-5 segundos para salir de la función SWITCH. Optima y mantenga oprimido DETENCIÓN) nuevamente de 3 a 5 segundos para salir del menú de ingeniería.

Modelos E9: Para acceder a la pantalla de inicio, toque SETTINGS (CONFIGURACIÓN). Para apagar el modo Energy Saver, toque DEMO ON (ENCENDER DEMOSTRACIÓN). Para encender el modo Energy Saver, toque DEMO OFF (APAGAR DEMOSTRACIÓN)

REPRODUCTOR PASSPORT

El reproductor Passport, con la tecnología de Virtual Active*, es una experiencia de alta definición que utiliza filmaciones de destinos reales e impactantes y sus correspondientes sonidos ambientales. Passport, lo máximo en entretentimiento para sesiones de ejercicio, le permite salir de los confines de una rutina de ejercicios común al tiempo que disfruta de una experiencia dinámica.

Un reproductor Passport está disponible para la compra por separada en su distribuidor de Horizon Fitness. Puede obtener recorridos adicionales de su distribuidor de Horizon Fitness.

Para obtener más información, visite: www.passportplayer.com www.horizonfitness.com

SINCRONIZACIÓN DE LA CONSOLA CON PASSPORT

1) Utilice las teclas de fiechas en el control remoto de Passport para desplazarse al locno de configuración y oprime SELECT (SELECCIONAR).
2) Siga las indicaciones en pantalla para oprime en la consola del equipo.
3) El mensaje mostrado en la pantalla le notificará si la sincronización ha sido exilosa o ha fallado. NOTA: Consulle el MANUAL DEL PROPIETARIO DE PASSPORT para obtener más información.

H2*4_03_Ele_Ey_E9_Rer_4ml 62-83 x18x14 2.50 PM

NOTE:

Si surge una pregunta o problema, consulte la TARJETA DE INFORMACIÓN para obtener la información de contacto.
