MANUAL DE USUARIO P611 RYOBI

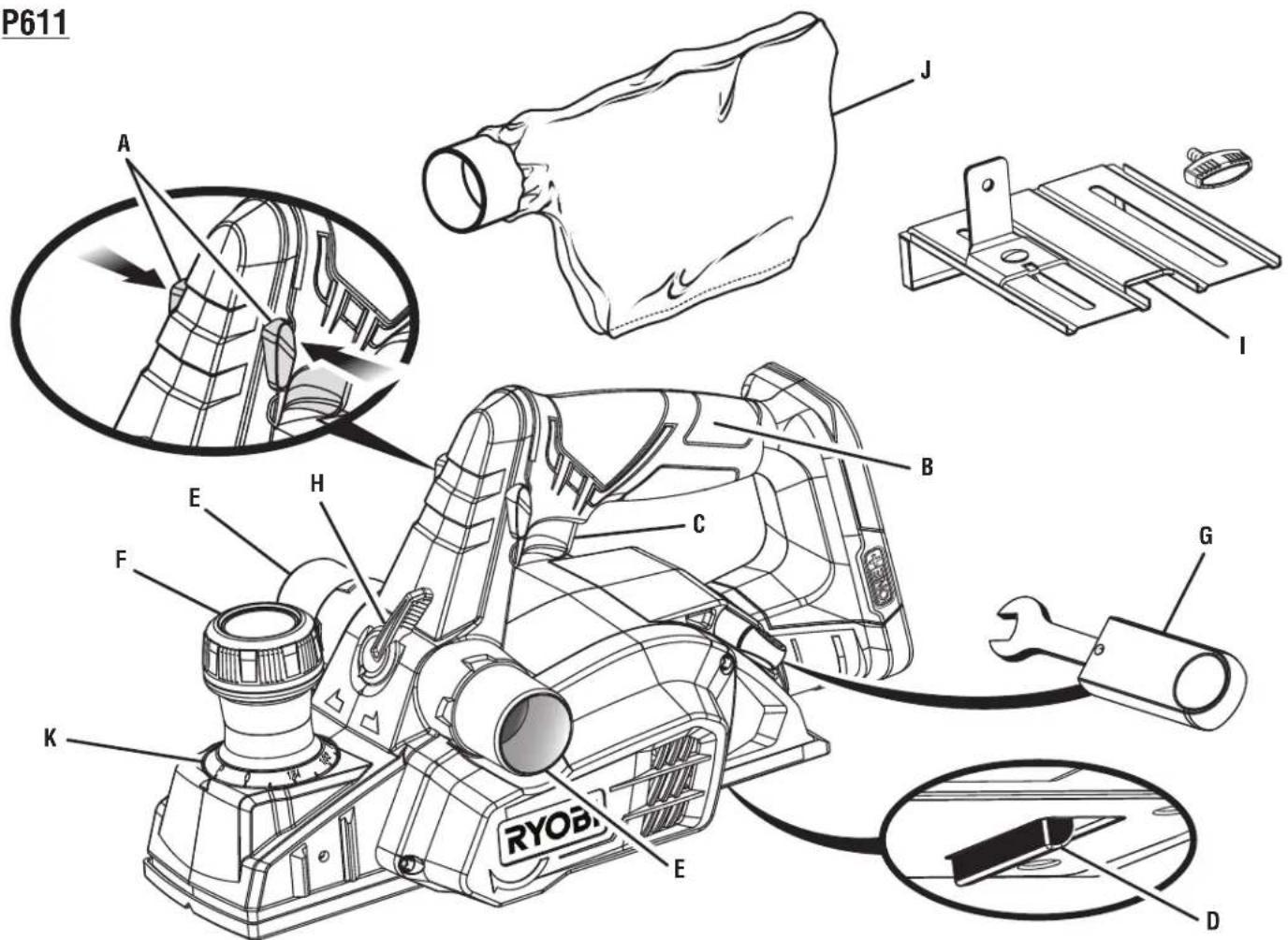

INCLUYE: Cepillo eléctrico, saco captapolvo, guía para de cantos, llave de las cuchillas, bolsa de herramientas, manual del operador

ÍNDICE DE CONTENIDO

**********************************************************************

■ Advertencias de seguridad generales para la herramienta eléctrica......2-3
■ Advertencias de seguridad específicas cepillo....3
■ Símbolos ....4
■ Características ....5
■ Armado....5
■ Funcionamiento....5-8
■ Mantenimiento....9-10
■ Accesorios....10
■ Ilustraciones ....11-13
■ Pedidos de piezas / servicio....Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

GENERAL POWER TOOL SAFETY WARNINGS

WARNING

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA:

Lea todas las advertencias de seguridad y las instrucciones. El incumplimiento de las advertencias e instrucciones puede ocasionar descarga eléctrica, fuego o lesiones graves.

Guarde todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en todos los avisos de advertencia enumerados abajo se refiere a las herramientas eléctricas de cordón (alámbricas) y de baterías (inalámbricas).

SEGURIDAD EN EL ÁREA DE TRABAJO

■ Mantenga limpia y bien iluminada el área de trabajo. Un área de trabajo mal despejada o mal iluminada propicia accidentes.
No utilice herramientas motorizadas en atmósferas explosivas, como las existentes alrededor de líquidos, gases y polvos inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo y los vapores inflamables.
■ Mantenga alejados a los niños y circunstantes al maniobrar una herramienta eléctrica. Toda distracción puede causar pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

Las clavijas de las herramientas eléctricas deben corresponder a las tomas de corriente donde se conectan. Nunca modifique la clavija de ninguna forma. No utilice ninguna clavija adaptadora con herramientas eléctricas dotadas de contacto a tierra. Conectando las clavijas originales en las tomas de corriente donde corresponden se disminuye el riesgo de una descarga eléctrica.
■ Evite el contacto del cuerpo con las superficies de objetos que estén haciendo tierra o estén conectados a ésta, como tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de descargas eléctricas si el cuerpo está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. La introducción de agua en una herramienta eléctrica aumenta el riesgo de descargas eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón para trasladar, desconectar o tirar de la herramienta eléctrica. Mantenga el cordón alejado del calor, del aceite, de bordes afilados y de piezas móviles. Los cordones eléctricos dañados o enredados aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use un cordón de extensión apropiado para el exterior. Usando un cordón adecuado para el exterior se disminuye el riesgo de descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use un suministro protegido por un interruptor de circuito con pérdida a tierra (GFCI). Utilice un interruptor de circuito con pérdida a tierra (GFCI) reduce el riesgo de descarga eléctrica.
■ Usar este producto únicamente con la baterías y el cargadors indicados en el folleto de la herramienta/aparato/paquete de baterías/cargador complementario 987000-432.

SEGURIDAD PERSONAL

Permanezca alerta, preste atención a lo que esté haciendo y aplique el sentido común al utilizar herramientas eléctricas. No utilice la herramienta eléctrica si está cansado o se encuentra bajo los efectos de alguna droga, alcohol o medicamento. Un momento de inatención al utilizar una herramienta eléctrica puede causar lesiones corporales serias.

■ Use equipo de seguridad. Siempre póngase protección ocular. El uso de equipo de seguridad como mascarilla para el polvo, calzado de seguridad, casco y protección para los oídos en las circunstancias donde corresponda disminuye el riesgo de lesiones.
■ Evite un arranque accidental de la unidad. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta. Portar las herramientas eléctricas con el dedo en el interruptor, o conectarlas con el interruptor puesto, propicia accidentes.
■ Retire toda llave o herramienta de ajuste antes de encender la herramienta eléctrica. Toda llave o herramienta de ajuste dejada en una pieza giratoria de la herramienta eléctrica puede causar lesiones.
No estire el cuerpo para alcanzar mayor distancia. Mantenga una postura firme y buen equilibrio en todo momento. De esta manera se logra un mejor control de la herramienta eléctrica en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. Las ropas holgadas, las joyas y el cabello largo pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras de extracción y captación de polvo, asegúrese de que éstas estén bien conectadas y se usen correctamente. La utilización de captador de polvo puede disminuir los peligros relacionados con el polvo.
No vista ropas holgadas ni joyas. Recójase el cabello si está largo. Las ropas holgadas y las joyas, así como el cabello largo, pueden resultar atraídas hacia el interior de las aberturas de ventilación.
No utilice la unidad al estar en una escalera o en un soporte inestable. Una postura estable sobre una superficie sólida permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA ELÉCTRICA

No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para cada trabajo. La herramienta eléctrica adecuada efectúa mejor y de manera más segura el trabajo, si además se maneja a la velocidad para la que está diseñada.
No utilice la herramienta si el interruptor no enciende o no apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.
■ Desconecte la clavija del suministro de corriente o retire el paquete de baterías de la herramienta eléctrica, según sea el caso, antes de efectuarle cualquier ajuste, cambiarle accesorios o guardarla. Tales medidas preventivas de seguridad reducen el riesgo de poner en marcha accidentalmente la herramienta.
■ Guarde las herramientas eléctricas desocupadas fuera del alcance de los niños y no permita que las utilicen personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas en el uso de las mismas.
■ Preste servicio a las herramientas eléctricas. Revise para ver si hay desalineación o atoramiento de piezas móviles, ruptura de piezas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Si está dañada la herramienta eléctrica, permita que la reparen antes de usarla. Numerosos accidentes son causados por herramientas eléctricas mal cuidadas.

ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

■ Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien cuidadas y con bordes bien afilados, tienen menos probabilidad de atascarse en la pieza de trabajo y son más fáciles de controlar.
- Utilice la herramienta eléctrica, los accesorios y brocas, hojas y cuchillas de corte, ruedas de esmeril, etc. de conformidad con estas instrucciones, tomando en cuenta las condiciones de trabajo y la tarea por realizar. Si se utiliza la herramienta eléctrica para operaciones diferentes de las indicadas podría originar una situación peligrosa.

EMPLEO Y CUIDADO DE LA HERRAMIENTA DE BATERÍAS

Sólo cargue el paquete de baterías con el cargador especificado por el fabricante. Un cargador adecuado para un tipo paquete de baterías puede significar un riesgo de incendio si se emplea con un paquete de baterías diferente.
Utilice las herramientas eléctricas sólo con los paquetes de baterías específicamente indicados. El empleo de paquetes de baterías diferentes puede presentar un riesgo de incendio.
- Cuando no esté utilizándose el paquete de baterías, manténgalo lejos de otros objetos metálicos, como clips, monedas, llaves, clavos, tornillos o otros objetos metálicos,

pequeños que puedan establecer conexión entre ambas terminales. Establecer una conexión directa entre las dos terminales de las baterías puede causar quemaduras o incendios.

Si se maltratan las baterías, puede derramarse líquido de las mismas; evite todo contacto con éste. En caso de contacto, lávese con agua. Si el líquido llega a tocar los ojos, además busque atención médica. El líquido de las baterías puede causar irritación y quemaduras.

SERVICIO

Permita que un técnico de reparación calificado preste servicio a la herramienta eléctrica, y sólo con piezas de repuesto idénticas. De esta manera se mantiene la seguridad de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice piezas de repuesto idénticas. Siga las instrucciones señaladas en la sección Mantenimiento de este manual. El empleo de piezas no autorizadas o el incumplimiento de las instrucciones de mantenimiento puede significar un riesgo de descarga eléctrica o de lesiones.

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS CEPILLO

■ Espere a que se detengan las cuchillas el portacuchillas antes de poner en reposo la herramienta. El portacuchillas expuesto puede coger la superficie donde se deposite la herramienta, causando posiblemente la pérdida del control de la misma y lesiones serias.
- Utilice prensas o cualquier otro medio práctico de asegurar y sostener la pieza de trabajo en una plataforma segura. Sostener la pieza de trabajo con la mano o contra el cuerpo la deja inestable y puede causar la pérdida de control de la misma.
■ Sujete las herramientas eléctricas sólo por las superficies aislantes.
■ Familiarícese con su herramienta eléctrica. Lea cuidadosamente el manual del operador. Aprenda sus usos y limitaciones, así como los posibles peligros específicos de esta herramienta eléctrica. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión seria.
Siempre póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.
■ Protéjase los pulmones. Use una careta o mascarilla contra el polvo si la operación genera mucho polvo. Con el cumplimiento de esta regla se reduce el riesgo de lesiones serias.
■ Protéjase los oídos. Durante períodos prolongados de utilización del producto, póngase protección para los oídos. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.
No se necesita conectar a una toma de corriente las herramientas de baterías; por lo tanto, siempre están en condiciones de funcionamiento. Esté consciente de los posibles peligros cuando no esté usando la herramienta de baterías o cuando esté cambiando los accesorios de la misma. Con el cumplimiento de esta regla se reduce el riesgo de una descarga eléctrica, incendio o lesión corporal seria.

No coloque herramientas de baterías ni las baterías mismas cerca del fuego o del calor. De esta manera se reduce el riesgo de explosiones y de lesiones.
No aplaste, deje caer o dañe de baterías. Nunca utilice una batería o cargador que se ha caído, aplastado, recibido un golpe contundente o ha sido dañado(a) de alguna manera. Las baterías dañadas pueden sufrir explosiones. Deseche de inmediato toda batería que haya sufrido una caída o cualquier daño.
Las baterías pueden explotar en presencia de fuentes de inflamación, como los pilotos de gas. Para reducir el riesgo de lesiones serias, nunca use un producto inalámbrico en presencia de llamas expuestas. La explosión de una batería puede lanzar fragmentos y compuestos químicos. Si ha quedado expuesto a la explosión de una batería, lávese de inmediato con agua.
No cargue herramientas de baterías en lugares mojados o húmedos. No lo utilice, guarde o cargue la paquete de baterías o la unidad en lugares donde la temperatura sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde la herramienta a la intemperie ni en el interior de vehículos.
En condiciones extremas de uso o temperatura las baterías pueden emanar líquido. Si el líquido llega a tocarle la piel, lávese de inmediato con agua y jabón. Si le entra líquido en los ojos, láveselos con agua limpia por lo menos 10 minutos, y después busque de inmediato atención médica. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.
Si está dañado el cordón de corriente, debe ser reemplazado únicamente por el fabricante o en un centro de servicio autorizado para evitar riesgos.
■ Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta herramienta. Si presta a alguien esta herramienta, facilítele también las instrucciones.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.
SÍMBOLO	SEÑAL SIGNIFICADO
	PELIGRO:	Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias.
	ADVERTENCIA:	Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones serias.
	PRECAUCIÓN:	Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores o leves.
	AVISO:	(Sin el símbolo de alerta de seguridad) Indica información importante no relacionada con ningún peligro de lesiones, como una situación que puede ocasionar daños físicos.

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
	Alerta de seguridad Indica un peligio	posible de lesiones personales.
	Lea el manual del operador	Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
	Protección ocular	Siempre póngase la protección ocular con protección lateral marcada conforme al ANSI Z87.1.
	Alerta de condiciones húmedas No	exponga la unidad a la lluvia ni la use en lugares húmedos.
	Símbolo de no acercar las manos	Si no mantiene las manos alejadas de la hoja de corte, se causará serias lesiones corporales.
	Símbolo de reciclado	Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas leyes municipales, estatales o federales prohíban desechar las baterías en la basura normal. Consulte a las autoridades reguladoras de desechos para obtener información en relación con las alternativas de reciclado y desecho disponibles.
V Volts Voltaje
min Minutos Tiempo
==	Corriente continua Tipo o característica de corriente
n_0	Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto		Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

CARACTERÍSTICAS

ESPECIFICACIONES

Velocidad sin Carga....11 000 rev./min.

Anchura máxima de cepillado......(83 mm) 3-1/4 pulg.

Profundidad máxima de cepillado..... (1,6 mm) 1/16 pulg.

Profundidad máxima de rebajado ..... (12,7 mm) 1/2 pulg.

ARMADO

ADVERTENCIA:

No use este producto si no está totalmente ensamblado o si alguna pieza falta o está dañada. El uso de un producto que no está adecuadamente y completamente ensamblado o posee partes dañadas o faltantes puede resultar en lesiones personales graves.

ADVERTENCIA:

No intente modificar este producto ni crear aditamentos o accesorios que no estén recomendados para usar con este producto. Dichas alteraciones o modificaciones constituyen un uso indebido y podrían provocar una situación de riesgo que cause posibles lesiones personales graves.

Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familiarización con las herramientas lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Retirando el paquete de baterías se evita arrancar accidentalmente la unidad, lo cual puede causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos pueden producirle lesiones serias en los ojos.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta producto. El empleo de aditamentos o accesorios no recomendandos podría causar lesiones serias.

USOS

Esta herramienta puede emplearse para los fines enumerados abajo:

■ Cepillar la superficie de una puerta de madera o anaquel
■ Cepillar los cantos de una pieza de madera
■ Efectuar rebajos en madera
■ Biselar bordes afilados de madera

AJUSTE DE LA DIRECCIÓN DEL ESCAPE DE SALIDA DE DESECHOS

Vea la figura 1, página 11.

ADVERTENCIA:

El polvo recolectado durante el cepillado de capas de acabado como poliuretano, aceite de linaza, etc., puede inflamarse por sí solo en el saco captador o en otra parte, y puede causar un incendio. Para evitar riesgos de incendio, siempre vacíe la bolsa para polvo con frecuencia al cepillar. NUNCA guarde ni abandone el cepillo sin vaciar la bolsa para polvo. También siga las recomendaciones de los fabricantes de acabados.

Cambie la dirección del escape de salida de desechos ya sea hacia la derecha o hacia la izquierda Al trabajar en áreas confinadas controle la dirección de salida de desechos.

Para ajuste la dirección del escape y el saco captapolvo:

■ Retire el paquete de baterías.

FUNCIONAMIENTO

Para ajustar el escape hacia la derecha: Mueva la perilla de dirección del escape de manera que la flecha apunte hacia la derecha (el mango apuntará a la izquierda). Instale la bolsa para polvo en el puerto derecho del escape.
Para ajustar el escape hacia la izquierda: Mueva la perilla de dirección del escape de manera que la flecha apunte hacia la izquierda (el mango apuntará a la derecha). Instale la bolsa para polvo en el puerto izquierdo del escape.

NOTA: Compruebe que la bolsa para polvo está conectada al mismo puerto seleccionado por la perilla de dirección de escape.

MONTAJE DEL SACO CAPTAPOLVO

Vea la figura 2, página 11.

■ Retire el paquete de baterías.
■ Con un movimiento de deslizamiento monte el saco captapolvo en el escape de salida de desechos.

NOTA: Para desmontar el saco captapolvo, tire del mismo para extraerlo del escape de salida de desechos.

AVISO:

El saco captapolvo se llena rápidamente. Vacíelo con frecuencia para evitar dañar el producto.

ACOPLAMIENTO DEL CEPILLO A UNA ASPIRADORA

Vea la figura 3, página 11.

El sistema de captación de virutas del cepillo dispone de una abertura de 1-1/4 pulg. (32 mm) para introducir una manguera de aspiradora.

■ Retire el paquete de baterías.
■ Retire el saco captador.
■ Conecte la manguera de la aspiradora en la abertura izquierda o derecha de salida de virutas.
■ Coloque la perilla de dirección de escape en el puerto de escape seleccionado.
■ Conecte la aspiradora al suministro de corriente.
■ Encienda la aspiradora antes de comenzar a cortar.

ADVERTENCIA:

Cuando la herramienta no esté conectada a una aspiradora, siempre vuelva a instalarle el saco captador. La inobservancia de esta advertencia puede causar el lanzamiento de aserrín u objetos extaños a cara o a los ojos, con las consiguientes posibles lesiones serias.

PARA INSTALAR/DESMONTAR EL PAQUETE DE BATERÍAS

Vea la figura 4, página 12.

■ Bloquee el gatillo del interruptor.
■ Coloque el paquete de baterías en el producto como se muestra.
Asegúrese de que los pestillos situados a ambos lados del paquete de baterías entren completamente en su lugar con un chasquido y de que el paquete quede bien asegurado en la herramienta antes de comenzar a utilizarla.
■ Oprima los pestillos para extraer el paquete de baterías.

Para obtener instrucciones específicas de carga, lea el manual del operador que se incluye con el cargador y la batería.

ENCENDIDO Y APAGADO DEL CEPILLO

Vea la figura 5, página 12.

Para encender el cepillo: Empuje desde cualquiera de los lados el botón del seguro de apagado, y luego oprima el gatillo del interruptor.
■ Para apagar el cepillo: Suelte el gatillo del interruptor.

SOPORTE PROTECTOR

Vea la figura 6, página 12.

El cepillo está equipado de un soporte protector automático de pivote que impide a las cuchillas tocar el banco de trabajo cuando no está en uso. Al iniciarse la operación de cepillado, el soporte protector se retrae automáticamente al pasar por el borde de la pieza de trabajo. Al depositarse el cepillo en el banco de trabajo, el soporte protector se voltea hacia abajo automáticamente para impedir a la cuchilla tocar cualquier objeto.

ADVERTENCIA:

Asegúrese de que el soporte protector funcione con libertad en todo momento y de que el área alrededor del mismo esté siempre libre de desechos. La inobservancia de esta advertencia puede causar lesiones corporales serias.

PROFUNDIDAD DE CEPILLADO

Vea la figura 7, página 11.

Cuando usted comienza a cepillar una pieza de material sin cepillar, al principio el cepillo sólo elimina las partes más elevadas. Mediante pasadas sucesivas se elimina gradualmente más material. Eliminando no más de 1/64 pulg. (0,4 mm) en cada pasada se logra el acabado más liso, incluso en las piezas más ásperas.

Siempre comience efectuando pruebas en madera de desecho para asegurarse de que el cepillo esté eliminando la cantidad deseada de madera.

FUNCIONAMIENTO

Para fijar la profundidad de cepillado:

■ Retire el paquete de baterías.
Gire la perilla de ajuste de profundidad en sentido horario para establecer la profundidad de corte deseada. La profundidad máxima de corte es 1,6 mm (1/16 pulg.).

NOTA: Use solo configuraciones de profundidad establecidas. Si intenta cortes con una configuración de profundidad entre posiciones establecidas, los cortes podrían ser desparejos.

NOTA: Para proteger las hojas durante el almacenamiento, transporte, etc., gire la perilla de ajuste de profundidad hacia la izquierda hasta la posición P en la escala de profundidad de corte para fijar la hoja.

ADVERTENCIA:

Si la pieza de trabajo se mueve durante el cepillado puede producirse una pérdida de control del cepillo, y por consecuencia lesiones serias.

UTILIZACIÓN DEL CEPILLO

■ Fije firmemente con prensas la pieza de trabajo.
■ Asegúrese de que el material que desea cepillar no tenga clavos, grapas ni tornillos.
■ Fije la pieza de trabajo de manera que la operación le quede a la derecha.

AVISO:

Si se cepilla con demasiada rapidez se produce un acabado deficiente y se aumenta la acumulación de virutas en el escape de salida de desechos. La acumulación de virutas limita el flujo de aire y puede causar el recalentamiento del motor.

ADVERTENCIA:

Si está obstruido el escape de salida de desechos, no intente despejarlo hasta que se detengan las cuchillas y usted haya desconectado la herramienta del suministro de voltaje. La inobservancia de esta advertencia puede causar lesiones corporales serias.

CEPILLADO

Vea la figura 8, página 12.

■ Fije firmemente con prensas la pieza de trabajo.
■ Ajuste la profundidad de cepillado. Consulte el apartado Profundidad de cepillado, más arriba en este manual.
■ Sujete la perilla de ajuste de profundidad con la mano izquierda y el mango trasero con la mano derecha.

ADVERTENCIA:

Siempre sujete la herramienta con ambas manos para cualquier operación; de esta manera se asegura de mantener el control y evita el riesgo de lesiones corporales serias. Siempre coloque la pieza de trabajo sobre un soporte adecuado y fijela firmemente con prensas de manera que tenga ambas manos libres para controlar el cepillo. Nunca use la herramienta en áreas elevadas o de forma invertida de la posición de funcionamiento adecuada, puede causar lesiones personales graves.

■ Coloque la zapata delantera sobre el canto de la pieza de trabajo que va a cepillar.
NOTA: Asegúrese de que las cuchillas no estén tocando la pieza de trabajo.
■ Aplique presión al perilla de ajuste de profundidad de manera que la zapata delantera quede completamente plana sobre la pieza de trabajo.
- Arranque el cepillo y permita al motor alcanzar su velocidad máxima.
■ Cepille lentamente y vacíe la bolsa para polvo con frecuencia.
■ Sujete firmemente el cepillo y empújelo hacia adelante sobre la pieza de trabajo, con un movimiento lento y estable.
Aplique presión hacia abajo, en la dirección del mango trasero, a medida que alcanza el extremo del tramo por cepillar. Esto ayuda a mantener la sección trasera de la base del cepillo en contacto con la pieza de trabajo y se evita que la parte delantera del cepillo deje marcas en la madera cepillada.

ADVERTENCIA:

Tenga cuidado de evitar tocar los clavos de la madera durante la operación de cepillado; esta acción puede mellar, agrietar o dañar las cuchillas.

NOTA: Le sugerimos mantener siempre a la mano un juego extra de cuchillas. Tan pronto como las cuchillas del cepillo muestren señales de estar desafiladas, cámbielas. Las cuchillas son invertibles y pueden invertirse hasta que se desafilen ambos lados.

ACHAFLANADO

Vea la figura 9, página 12.

El cepillo está diseñado con una ranura de achaflanar en la zapata delantera para achaflanar los cantos de las tablas, como se muestra. Antes de proceder a cepillar una pieza buena de madera, practique con madera de desperdicio para determinar la cantidad de madera por eliminar.

■ Fije firmemente con prensas la pieza de trabajo.

FUNCIONAMIENTO

■ Sujete la perilla de ajuste de profundidad con la mano izquierda y el mango trasero con la mano derecha.
■ Coloque la ranura de achaflanar en la superficie por cepillar.
- Arranque el cepillo y permita al motor alcanzar su velocidad máxima.
■ Sujete firmemente el cepillo y empújelo hacia adelante sobre la pieza de trabajo, con un movimiento lento y estable.
■ Aplique presión hacia abajo para mantener horizontal el cepillo del inicio al final de la superficie de trabajo.

CEPILLADO Y REBAJADO DE CANTOS

El cepillo viene con una guía ajustable para el cepillado y rebajado de cantos de precisión. Para cepillar cantos fije la guía en cualquiera de los dos lados del cepillo, y para efectuar rebajos fijela en el lado izquierdo.

MONTAJE DE LA GUÍA PARA CEPILLAR CANTOS

Vea la figura 10, página 12.

■ Retire el paquete de baterías.
■ Fije el soporte en el lado deseado del cepillo con la tornillo de la perilla.
■ Fije la guía en el soporte con la tuerca de la perilla y el perno de cuello cuadrado.
■ Apriete firmemente la tuerca de la perilla.

CEPILLADO DE CANTOS

Vea la figura 11, página 13.

Siga las instrucciones señaladas en el apartado Cepillado, más arriba en este manual. Mantenga la guía firmemente contra el canto de la superficie de trabajo.

MONTAJE DE LA GUÍA PARA EFECTUAR REBAJOS

Vea la figura 9, página 12.

■ Retire el paquete de baterías.
■ Fije el soporte en el lado izquierdo del cepillo con la tornillo de la perilla.
Fije la guía holgadamente en el soporte con la tuerca de la perilla y el perno de cuello cuadrado (no apriete).
■ Ajuste la guía al ancho deseado para el rebajo.
■ Apriete firmemente la tuerca de la perilla.

REBAJADO DE CANTOS

Vea la figura 12, página 13.

Siga las instrucciones señaladas en el apartado Cepillado, más arriba en este manual. Mantenga la guía firmemente contra el canto de la superficie de trabajo.

La profundidad de los rebajos se determina por la profundidad del corte y el número de pasadas efectuadas a lo largo de la superficie de trabajo. La profundidad máxima de los cortes de rebajo es 12,7 mm (1/2 pulg.) y debe lograrse en pasadas graduales de 1,6 mm (1/16 pulg.) o menos hasta alcanzar la profundidad deseada. La anchura del corte de rebajo se ajusta moviendo la guía de cantos.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes puede presentar un peligro o causar daños al producto.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. Si no cumple esta advertencia, los objetos que salen despedidos pueden producirle lesiones serias en los ojos.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

Las herramientas eléctricas que se utilizan en materiales de fibra de vidrio, paneles de yeso para paredes, compuestos de resanar o yeso, están sujetas a desgaste acelerado y posible fallo prematuro porque las partículas y limaduras de fibra de vidrio son altamente abrasivas para los cojinetes, escobillas, conmutadores, etc. Por consiguiente, no recomendamos el uso de esta herramienta durante períodos prolongados de trabajo en estos tipos de materiales. Sin embargo, si usted trabaja con cualquiera de estos materiales, es sumamente importante limpiar la herramienta con aire comprimido.

LUBRICACIÓN

Todos los cojinetes de esta herramienta están lubricados con suficiente cantidad de aceite de alta calidad para toda la vida útil de la unidad en condiciones normales de funcionamiento. Por lo tanto, no se necesita lubricación adicional.

LIMPIEZA DEL ESCAPE DE SALIDA DE DESECHOS Y VACIADO DEL SACO CAPTAPOLVO

Vea la figura 13, página 13.

Después de utilizar el cepillo durante un período prolongado de tiempo, o al cepillar madera húmeda o recién cortada, pueden acumularse virutas en el escape de salida de desechos y requiere limpieza. La acumulación de virutas limita el flujo de aire y causa el recalentamiento del motor. Limpie el escape y vacíe el saco captapolvo con regularidad.

■ Retire el paquete de baterías.
■ Retire del escape el saco captapolvo.
■ Con un trozo de madera pequeño limpie los desechos y polvo acumulados en el escape. No use directamente las manos ni los dedos.
■ Vacíe todos los desechos del saco captapolvo y asegúrese de que esté limpio de desechos el collar.
■ Vuelva a instalar el saco captapolvo.

CAMBIO DE LAS CUCHILLAS

Vea las figuras 14 a 16, página 13.

Las cuchillas del cepillo son invertibles. Cuando se desafila un filo, la cuchilla puede invertirse para utilizar el otro lado.

Siempre cambie o invierta en pares las cuchillas. No intente afilar las cuchillas. Si las cuchillas del cepillo muestran señales de estar desafiladas, melladas o dañadas de cualquier forma, reemplácelas.

Al cambiar las cuchillas sólo utilice la cuchilla de repuesto recomendada, la pieza número 039821001057 de RYOBI.

ADVERTENCIA:

Utilice siempre guantes de cuero pesados y tenga cuidado cuando afloje los tornillos de la hoja y manipule y/o cambie las hojas. Las hojas son filosas y pueden provocar lesiones personales graves.

■ Retire el paquete de baterías.
■ Asegure el cepillo cabeza abajo.
■ Afloje los tres tornillos que fijan la hoja en el porta hojas girando hacia la izquierda con la llave de hojas provista.

NOTA: No afloje excesivamente los tornillos. Si están demasiado flojos los tornillos, no quedan alineadas con precisión las nuevas cuchillas.

NOTA: Antes de retirar las cuchillas viejas, observe la dirección del corte así como la manera en que está orientado el borde afilado de las mismas. El borde afilado de las nuevas cuchillas debe quedar con la misma orientación que tenían las cuchillas viejas, con el borde afilado en el mismo lado donde están las cabezas de los tornillos y con el borde plano de cara al portacuchillas.

■ Presione la protección de la hoja cargada a resorte.
■ Pousser le support de lame vers l'extérieur de la tête porte-lame en utilisant la pointe d'un tournevis.
■ Retire la hoja vieja del porta hojas deslizando la hoja hacia afuera en usando la punta de un destornillador.

NOTA: Si no puede empujar con facilidad la cuchilla hacia afuera del portacuchillas después de aflojar los tornillos de fijación de la cuchilla, con un bloque de madera

MANTENIMIENTO

afloje del portachillas la cuchilla dándole un golpe corto firme. Después empuje la cuchilla con un destornillador para retirarla. Si es necesario, golpee sólidamente el bloque de madera con un martillo pequeño para aflojar la cuchilla.

■ Limpie todo el aserrín y las virutas de madera presentes alrededor de las cuchillas.
■ Con un movimiento de deslizamiento introduzca la nueva cuchilla en la ranura del portacuchillas.
■ Con un destornillador empuje la cuchilla hacia adentro del portacuchillas hasta que quede centrada en su lugar.
■ Presione la protección de la hoja cargada a resorte.
■ Insert the blade holder into the cutter block assembly.
■ Apriete los tres tornillos de fijación con la llave de las cuchillas.
■ Con la otra cuchilla repita el procedimiento descrito arriba.

CAMBIO DE LA CORREA

Vea las figuras 17 y 18, página 13.

Al cambiar la correa, sólo utilice la correa de repuesto recomendada, la pieza número 039821001042 de RYOBI.

■ Retire el paquete de baterías.
■ Retire los tornillos de la cubierta de la correa.
■ Retire la cubierta de la correa.
■ Fuerce la correa vieja a salir de la polea pequeña; para ello, desplácela en la dirección mostrada. A medida que impulsa la correa, tire de la misma y extráigala de la polea pequeña hasta sacarla completamente de ambas poleas.
■ Coloque la nueva correa en la polea pequeña, asegurándose de alinear las muescas. A medida que gira la correa, empuje y vaya colocándola en la polea grande hasta que quede bien colocada.
■ Vuelva a colocar la cubierta de la correa.
■ Coloque los tornillos de la cubierta de la correa.

NOTA: No apriete excesivamente los tornillos.

ACCESORIOS

Busque estos accesorios donde adquirió este producto o llame al 1-800-525-2579.

Hojas para cepillo eléctrico....039821001057

Cinturón....039821001042

NUMÉRO DE MODÈLE ____ NUMÉRO DE SÉRIE ____

Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com o llame al 1-800-525-2579

Si hay alguna pieza ou accesorios dañada o faltante, no devuelva este producto a la tienda. Llame al 1-800-525-2579 para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto. Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO ____ NÚMERO DE SERIE ____

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
