MANUAL DE USUARIO Q1 Fluval

MANUAL DE INSTRUCCIONES

FLUVAL®

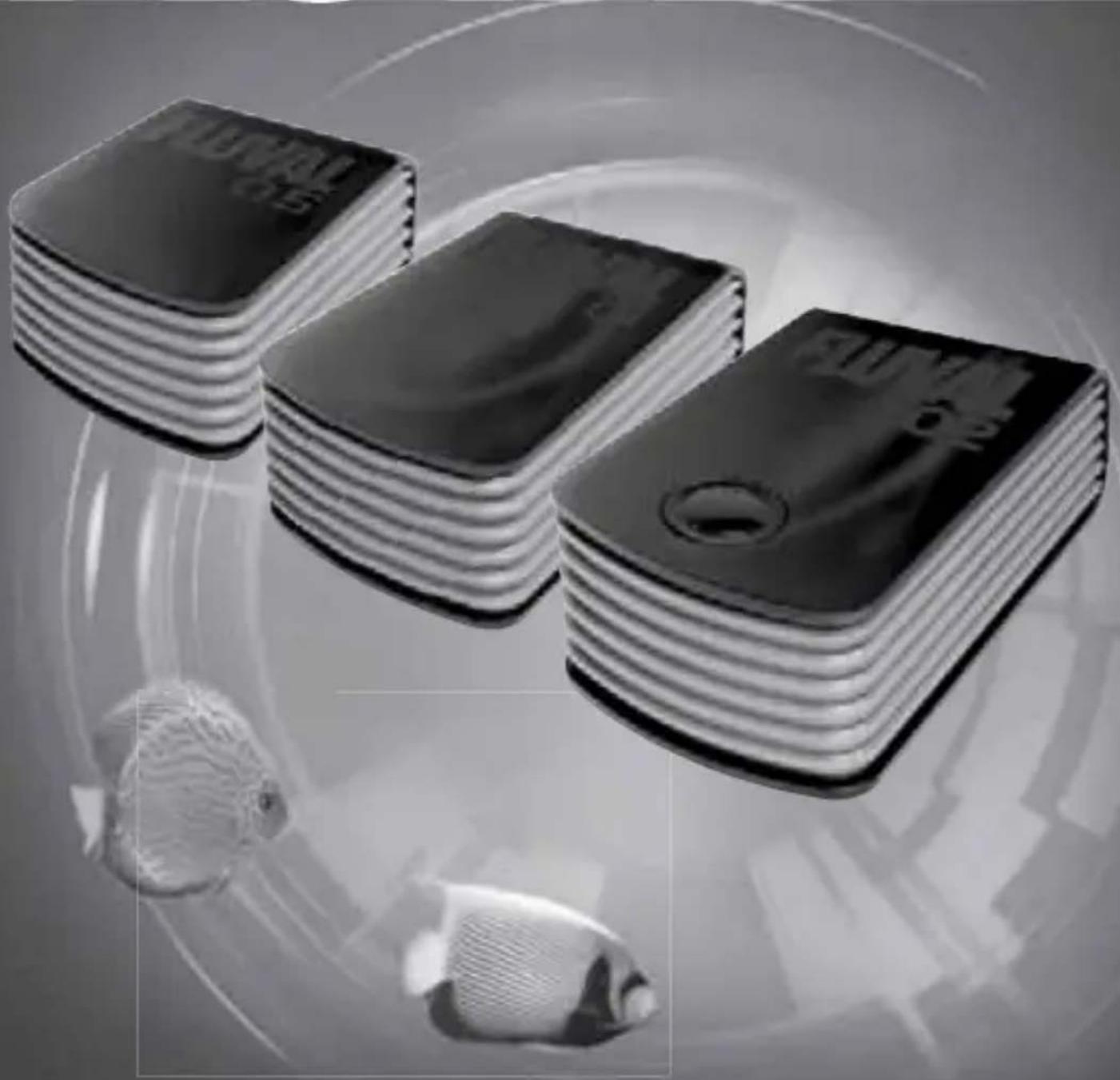

Felicitaciones por su compra de la nueva bomba de aire Fluval. Las bombas de aire Fluval Q.5, Q1 y Q2 son potentes y sumamente silenciosas, y generan un flujo de aire constante gracias a su avanzado diseño de diafragma y brazo móvil. La construcción de doble cerramiento, el recinto de bomba integrado y la cámara acústica diseñada para eliminar los ruidos convierten a la bomba Fluval en una de las bombas de aire más silenciosas que existen actualmente. Para entender totalmente el funcionamiento y la eficacia de la bomba de aire, lea y siga las siguientes instrucciones.

MEDIDAS DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Para evitar lesiones, se deben tener en cuenta las precauciones básicas de seguridad, incluidas las que se detallan a continuación.

1. LEA Y CUMPLA CON TODAS LAS MEDIDAS DE SEGURIDAD

y advertencias importantes que figuran en el aparato antes de usarlo. De lo contrario, este equipo puede dañarse.
2. PELIGRO: Para evitar una posible descarga eléctrica, se debe tener un cuidado especial, ya que se manipula agua al usar el equipo del acuario. En las situaciones que se describen a continuación, no intente hacer una reparación usted mismo; devuelva el aparato al fabricante para que proporcione los servicios necesarios o deséchelo.

A. NO sumerja el aparato en el agua. Si este cae al agua, NO intente agarrarlo. Primero desenchúfelo y luego retírelo. Si los componentes eléctricos del aparato se mojan, desenchúfelo inmediatamente. (Equipo no sumergible únicamente).
B. Inspeccione cuidadosamente el aparato una vez instalado. No deberá enchufarlo si hay agua en las piezas que no deben mojarse.
C. No utilice ningún aparato que tenga un cable o un enchufe dañados, que no funcione correctamente o que se haya caído o dañado de alguna manera. El cable de alimentación de este aparato no puede ser reemplazado. Si el cable está dañado, deberá desechar el aparato. Nunca corte el cable.
D. Para evitar que el enchufe o el tomacorriente se mojen, coloque el soporte para acuario y el tanque a un costado del tomacorriente de pared, con el fin de evitar que el agua gotee en el tomacorriente o el enchufe. El usuario debe utilizar un "lazo de goteo" (ilustración A) en el cable que conecta el aparato al tomacorriente. El "lazo de goteo" es la parte del cable que está por debajo del nivel del tomacorriente, o el conector si se usa un cable de extensión, para evitar que el agua resbale por el cable y entre en contacto con el tomacorriente. Si el enchufe o el tomacorriente se mojan, NO desenchufe el cable. Desconecte el fusible o el interruptor

Lazo de goteo ilust. A

que proporciona la alimentación al aparato. Luego, desenchufe y verifique si hay agua en el tomacorriente. Se recomienda usar siempre una válvula de retención en la manguera de aire que conecta la bomba de aire al acuario.

1. ADVERTENCIA: Este aparato no debe ser usado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o personas sin experiencia ni conocimiento, a menos que sean supervisadas o hayan recibido instrucciones sobre el uso del aparato de parte de una persona responsable de su seguridad. Se debe supervisar a los niños para impedir que jueguen con el aparato.

2. Para evitar lesiones, no toque las piezas móviles ni calientes, como calentadores, reflectores, bombillas o piezas similares.

3. PRECAUCIÓN: Antes de agregar o quitar piezas o de hacer la limpieza, siempre desenchufe o desconecte del tomacorriente todos los aparatos que estén dentro del acuario cuando no estén en funcionamiento. Nunca tire con fuerza del cable para quitar el enchufe del tomacorriente. Tome el enchufe y tire para desconectarlo.

4. No use un aparato para una función que no sea para la que está diseñado. El uso de accesorios no recomendados o no vendidos por el fabricante del aparato puede crear condiciones de uso peligrosas.

5. Para uso doméstico en interiores únicamente. No instale ni guarde el aparato en lugares expuestos a la intemperie o a temperaturas bajo cero.

6. Esta es una bomba de aire para acuarios. No use la bomba de aire para otra función para la que no fue diseñada (p. ej.: no la utilice en piscinas, baños, etc.). El uso de accesorios no recomendados o no vendidos por el fabricante del aparato puede crear condiciones de uso peligrosas.

- No use esta bomba en piscinas u otros lugares donde se sumerja gente.

- No use esta bomba de aire conalíquides o bebidas.

1. Asegúrese de que un aparato que esté montado sobre un tanque esté bien instalado antes de utilizarlo.

2. Lea y tenga en cuenta todas las advertencias importantes que figuran en este aparato.

3. Si es necesario usar un cable de extensión, procure que tenga el calibre adecuado. Es posible que un cable con una clasificación de menos amperios o vatios que la que requiere el aparato genere un recalentamiento. Se debe tener cuidado al colocar el cable para que nadie se tropiece con él ni lo desenchufe.

4. (Para el mercado de Norteamérica únicamente.) El transformador provisto con este dispositivo tiene un enchufe polarizado (una clavija es más ancha que las otras). Como función de seguridad, este enchufe entrará por completo en el tomacorriente de una sola manera. Si el enchufe no entra por completo en el tomacorriente, dé vuelta el enchufe y vuelva a intentarlo. Si de esta manera tampoco entra en el tomacorriente, comuníquese con un electricista calificado. No intente anular esta función de seguridad.

GUARDE ESTAS INSTRUCCIONES

Se debe seguir uno de los dos métodos recomendados a continuación para instalar la bomba de aire:

1. Coloque la bomba de aire sobre una superficie por debajo del nivel de agua del acuario. Para evitar daños ocasionados por derrames de agua accidentales, no coloque la bomba de aire directamente debajo del acuario.

Importante: Se recomienda usar siempre una válvula de retención (se vende por separado) en la manguera de aire que conecta la bomba de aire al acuario (ilustración B). La válvula de retención ayudará a evitar el sifoneo del agua afuera del acuario a través de la manguera de aire y hacia la bomba en caso de que se produzca un corte de energía o cuando se quitan los filtros u otros accesorios impulsados por aire del acuario.

1. Coloque la bomba de aire sobre una superficie por encima del nivel de agua del acuario, como por ejemplo, un estante. La superficie debe estar al menos 30 cm (12 pulg.) más arriba que el nivel de agua del acuario, pero no debe colocarse directamente sobre el acuario. Además, esta superficie debe tener un borde elevado para evitar que la bomba de aire se deslice. Use una válvula de retención

Válvula de retención

Lazo de goteo ilust. B

Válvula de retención

Lazo de goteo ilust. C

acuario, para evitar el

Una vez instalada la bomba de aire, haga lo siguiente:

1. Sujete un extremo de la manguera de aire (se vende por separado) a los orificios de salida de aire de la bomba.
2. Sujete el otro extremo de la manguera de aire a los filtros, piedras difusoras, adornos o cualquier otro accesorio para acuarios impulsado por aire. Asegúrese de que la manguera no esté obstruida ni doblada.
3. Enchufe la bomba de aire en el tomacorriente. Asegúrese de dejar espacio para hacer un "lazo de goteo".

SUGERENCIAS PARA LA INSTALACIÓN:

• La bomba debe colocarse en un lugar seco y relativamente libre de polvo. No la coloque sobre una alfombra, ya que sus fibras pueden acumularse en la bomba y obstruirla, y de este modo evitar que el aire circule libremente hacia la bomba. Esto disminuirá el caudal de aire, provocará un recalentamiento y reducirá la vida útil de la bomba.
  Las válvulas de control de salida también pueden utilizarse para impulsar aparatos adicionales colocados en el acuario. Si utiliza varias válvulas de aire, se recomienda contar con un orificio de salida más de lo que requieren los accesorios; éste se utilizará para purgar el exceso de aire causado por una acumulación de contrapresión. Consulte la sección de CONTRAPRESIÓN para obtener más información sobre el tema.
• Las bombas de aire se pueden usar para accionar una variedad de accesorios para acuarios, como piedras difusoras, filtros esquineros, filtros que se colocan debajo de la grava y adornos. Siga las instrucciones de instalación de su accesorio para acuarios específico.

PRECAUCIÓN: Se debe tener cuidado durante la instalación para impedir el sifoneo del agua afuera del acuario a través de la manguera de aire ya que podría dañar la bomba. A fin de evitar el contrasifonamiento cuando quite el filtro, la piedra difusora, el adorno o cualquier otro accesorio impulsado por aire del acuario, haga lo siguiente:

1. Instale una válvula de retención.
2. Deje la bomba en funcionamiento mientras le desconecta la manguera. Después de desconectarla, sujete ese extremo de la manguera al marco superior de su acuario.
3. De este modo, los filtros, las piedras difusoras y otros adornos impulsados por aire se pueden quitar del acuario sin peligro.

AJUSTE DE LA CIRCULACIÓN DEL AIRE

La bomba de aire Fluval Q2 incorpora una perilla de control de caudal (reostato) para controlar la salida del aire. Si gira la perilla en el sentido de las agujas del reloj, aumentará el caudal del aire y si la gira en el sentido contrario, reducirá el caudal. Un control de caudal de aire adecuado reduce la contrapresión nociva y aumenta la vida útil de la bomba. Las bombas de aire Fluval Q.5 y Q1 no están equipadas con un control de caudal, por lo que la válvula de control de aire se puede usar para regular la salida del aire (se vende por separado).

Para lograr la circulación de aire adecuada, se debe lograr un equilibrio entre el ajuste de la válvula y el caudal de la bomba. El ajuste ideal se obtiene con una contrapresión mínima o sin restricción en la circulación del aire. Nunca restrinja físicamente el caudal de la bomba. La restricción daña el diafragma. (Consulte la sección de CONTRAPRESIÓN para obtener más información). Regule el caudal de la válvula de aire según sea necesario.

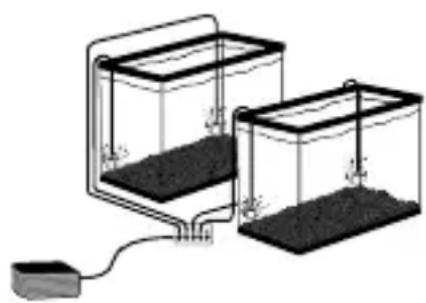

Para ajustar el volumen de aire por medio de una válvula de control de aire con múltiples orificios de salida, se recomienda tener la última válvula disponible para liberar el exceso de presión de aire acumulado (consulte la sección de CONTRAPRESIÓN para obtener más información). Para regular la presión del aire, se recomienda trabajar con la válvula que se encuentra más alejada de la entrada de la válvula de aire. Recuerde mantener la última válvula completamente cerrada de modo que no libere presión de aire alguna. Continúe realizando los ajustes necesarios en las válvulas restantes. Una vez realizados todos lo ajustes, abra lentamente la última válvula hasta el punto en que no advierta una pérdida del caudal

de aire de los artículos controlados por las otras válvulas. Para lograr y mantener un equilibrio de presión de aire equivalente en los accesorios del acuario, es posible que la válvula de aire necesite ajustes adicionales de acuerdo con los artículos impulsados por la bomba de aire.

Nota: Si la primera válvula del conjunto de control de aire está completamente abierta, se reducirá el volumen de aire de los orificios de salida restantes.

Para atenuar el exceso de presión de aire o la sobregeneración de éste, se recomienda abrir la última válvula cada dos semanas o cuando sea necesario. Al hacer esto, aumentará la vida útil de la bomba y los diafragmas, ya que evitará su desgaste prematuro.

CONTRAPRESIÓN

La contrapresión es la acumulación de presión en el diafragma debido a la circulación restringida del aire. Ocurre cuando la bomba de aire genera aire en exceso o cuando los canales de aire se bloquean inadvertamente. La contrapresión que aparece con el tiempo y es provocada por piedras difusoras obstruidas u otras obstrucciones o restricciones en el sistema de aire causará la dilatación o fisura del diafragma. Un diafragma dilatado provoca una pérdida del volumen de aire, mientras que una fisura causa la pérdida total del aire.

MANTENIMIENTO (APARIENCIA EXTERNA)

Elimine el polvo y la suciedad con un paño suave y húmedo. No sumerja la bomba en el agua. No utilice detergentes.

MANTENIMIENTO DE PIEDRAS DIFUSORAS, MANGUERAS DE AIRE Y ADORNOS

Esta bomba no necesita un mantenimiento interno frecuente durante su vida útil. El resto del sistema de aire se debe inspeccionar y limpiar periódicamente.

• Las mangueras de aire se deben revisar cuidadosamente siempre que se haga el mantenimiento estándar del acuario. Regule o, si es necesario, reemplace todas las secciones que estén pinchadas, dobladas o dañadas de otra manera.
• Todos los adornos impulsados por aire colocados en el acuario deben recibir un mantenimiento frecuente. Se debe eliminar el crecimiento de algas en las piezas móviles y estas se deben mantener lo más limpias posibles. Los tubos de aire internos se deben limpiar.
• Las piedras difusoras deben mantenerse limpias y sin acumulación de desechos ni algas. Se recomienda reemplazarlas mensualmente e intercambiarlas con un juego adicional que se haya secado durante ese período y limpiado antes de colocarlo en el acuario.

Si se intercambian dos juegos completos de piedras difusoras cada mes se prolongará la vida útil de las piedras y ayudará a mantener la contrapresión al mínimo. Las piedras difusoras y los adornos impulsados por aire que estén obstruidos causarán un caudal de baja presión de aire y, además, disminuirán la vida útil de los diafragmas.

SUGERENCIAS PARA LA SOLUCIÓN DE PROBLEMAS

Si la bomba no genera aire, verifique lo siguiente:

1. Asegúrese de que la bomba esté enchufada.
2. Compruebe que no existan obstrucciones en el conjunto de mangueras de aire y que todas las válvulas permitan el paso del aire. Si los accesorios del acuario no generan aire, retire la manguera de aire de la bomba y compruebe que se esté generando aire.
3. Si la bomba no genera un caudal de aire, tenga en cuenta que el problema más común en cualquier bomba de aire consiste en un diafragma dañado o debilitado. Quite la manguera de aire. Desenchufe el aparato. Revise el diafragma para corroborar que no presente cortes ni daños. Cualquier abertura en el diafragma evitará que la bomba genere aire con fines de aireación. Siempre revise el diafragma antes de colocar otras piezas en la bomba.

CÓMO RETIRAR LA BOMBA

Importante: Cada vez que deba apagar la bomba y quitarla del sistema de aireación, extraiga siempre la manguera de aire antes de desenchufar la bomba. De este modo evitará el sifoneo del agua hacia la bomba nuevamente. Si no puede retirar la manguera de aire antes de desenchufar el cable de alimentación, suba la bomba por encima del nivel del agua.

PIEZAS DE REPUESTO

Existen módulos de reparación disponibles para todas las bombas de aire Fluval serie Q. Los módulos se pueden conseguir fácilmente en la tienda de distribución de acuarios y mascotas de su zona. Una falla en la bobina o en cualquier otra pieza eléctrica exige un servicio adecuado y se debe devolver el aparato al fabricante para que este lo repare o reemplace (consulte la garantía para obtener más detalles).

A18331 - Módulo de reparación para la bomba de aire Fluval Q.5

A18332 - Módulo de reparación para las bombas de aire Fluval Q1 o Q2

GARANTÍA

Para registrar su garantía en línea o para obtener más información sobre éste u otros productos, diríjase a www.hagen.com.

Las bombas de aire Fluval están garantizadas contra defectos de materiales o mano de obra en condiciones de uso normal del acuario y servicio por 2 años. Ofrecemos una garantía de 2 años para las piezas de goma no sustituibles, lo que significa que la bomba de aire será reparada o reemplazada según el criterio del fabricante, sin costo alguno, cuando devuelva la bomba completa con el comprobante de compra y el pago del envío. La garantía no se aplica a las bombas de aire que hayan sido sometidas a uso indebido, negligencia o maltrato. No se asume ninguna responsabilidad en relación con la pérdida o daños de los animales de cría o de la propiedad personal independientemente de qué los ocasione.

PARA OBTENER EL SERVICIO DE REPARACIÓN AUTORIZADO CON GARANTÍA:

EE. UU.: Rolf C. Hagen (U.S.A.) Corp., 305 Forbes Blvd, Mansfield, MA. 02048

Si tiene algún inconveniente o preguntas acerca del funcionamiento de este producto, permítanos ayudarlo antes de devolverlo a su distribuidor. La mayoría de los problemas puede resolverse inmediatamente mediante una llamada sin cargo. O, si lo prefiere, puede comunicarse con nosotros a través de nuestro sitio web en: www.hagen.com.

LLÁMENOS A NUESTRO NÚMERO SIN CARGO AL:

Sólo para EE. UU.: 1-800-724-2436, entre las 9:00 a.m. y las 4:00 p.m.

Q.5

Q1

Q2

BOMBA DE AR

*Los caudales se basan en 45 cm (18 pulg.) de profundidad de agua.
