MANUAL DE USUARIO C18DSL HiKOKI

Sierra circular a batería

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

⚠️ ADVERTENCIA

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia) iluminada.

Las zonas desordenadas o oscuras pueden provocar accidentes.

b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.

Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

Los ionohufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.

No modifi que el enchufe.

No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo descarga eléctrica.

b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara par polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden ¿darse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas e eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no arase lutilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y cuidado de las herramientas a pilas

a) Recargue sólo con el cargador especificado por el fabricante.

Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas.

b) Utilice herramientas eléctricas sólo con paquetes de pilas específi camente diseñados.

La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio.

c) Cuando no se utilice el paquete de pilas, manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios.

d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica.

El líquido expulsado de la pila podría causar irritación o quemaduras.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

ADVERTENCIAS DE SEGURIDAD DE LA SIERRA CIRCULAR

Procedimientos de corte

a) ⚠️ PELIGRO: Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la otra mano en el mango auxiliar o en la cubierta del motor.

Si sujeta las sierra con las dos manos, no se cortará con la hoja.

b) No se coloque debajo de la pieza de trabajo.

El protector no puede protegerle de la hoja debajo de la pieza de trabajo.

c) Ajuste la profundidad de corte al grosor de la pieza de trabajo.

Debajo de la pieza de trabajo sólo debe quedar visible menos de un diente completo de la hoja.

d) No sujete nunca la pieza que está cortando con las manos o sobre una pierna. Fije la pieza de trabajo a una plataforma estable.

Es importante que apoye la pieza de trabajo de forma adecuada para evitar que su cuerpo quede expuesto a la sierra, que la hoja se quede atascada o que se pierda el control.

e) Sostenga la herramienta eléctrica únicamente por las superfi cies de agarre aisladas cuando realice una operación en la que la herramienta eléctrica pueda entrar en contacto con el cableado oculto.

Entrar en contacto con un cable “vivo” también provocará que las partes metálicas expuestas de la herramienta eléctrica estén “vivas” y podría originar una descarga eléctrica al operario.

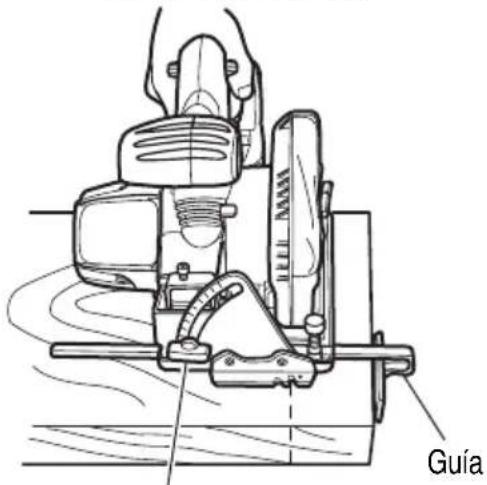

f) Cuando realice un corte al hilo, utilice siempre un tope-guía o una guía de borde recto.

Esto mejorará la precisión del corte y reducirá las posibilidades de que se atasque la hoja.

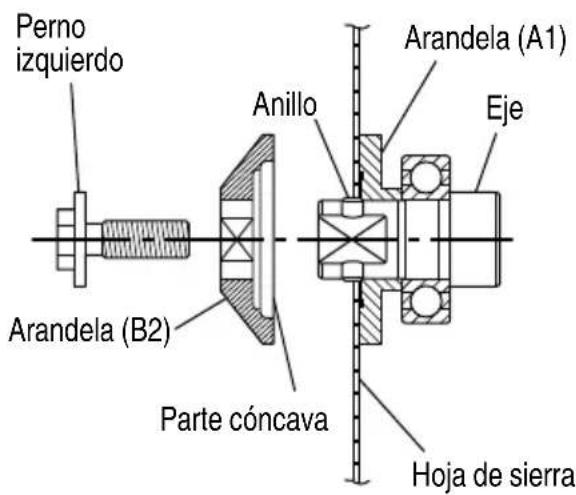

g) Utilice siempre hojas con orifi cios de árbol con el tamaño y la forma correctos (rombo frente a círculo).

Las hojas que no coincidan con los componentes de montaje de la sierra no funcionarán correctamente y pueden provocar una pérdida de control.

h) No utilice nunca arandelas o pernos de hoja dañados o inadecuados.

Las arandelas y los pernos de la hoja han sido diseñados especialmente para dicha hoja, con el fin de garantizar un rendimiento y seguridad óptimos.

Causas de rebote y advertencias afi nes

- el retroceso es una reacción repentina de la sierra cuando la hoja se engancha, se atasca o está mal alineada, lo cual provoca la pérdida de control de la sierra, que se elevará y se saldrá de la pieza de trabajo hacia el operador;

- cuando la hoja se engancha o se atasca por el cierre de la vía, la hoja se detiene y la reacción del motor hace que la unidad retroceda rápidamente hacia el operador;

- si la hoja se tuerce o pierde la alineación durante el corte, los dientes del borde posterior de la hoja pueden clavarse en la superficie superior de la madera y hacer que la hoja se salga de la vía y vuelva hacia el operador.

El retroceso es el resultado de un mal uso de la sierra y/o unos procedimientos o condiciones de funcionamiento incorrectos y se puede evitar tomando las precauciones adecuadas que se indican a continuación.

a) Sujete la sierra firmemente con las dos manos y coloque los brazos de tal forma que resistan las fuerzas de retroceso. Coloque el cuerpo a uno de los lados de la hoja, no en línea con ésta.

El retroceso podría hacer que la sierra salte hacia atrás, pero las fuerzas de retroceso pueden ser controladas por el operador, si se toman las precauciones adecuadas.

b) Cuando se atasca la hoja o se corte por cualquier razón, libere el interruptor de activación y mantenga la sierra sin moverla en el material hasta que ésta se detenga por completo.

No intente extraer la sierra de la pieza de trabajo ni tire de ella hacia atrás mientras la en movimiento, ya que puede producirse un retroceso.

Investigue y tome las medidas adecuadas para eliminar la causa del atascamiento de la hoja.

c) Cuando vuelva a poner en marcha la la pieza de trabajo, centre la hoja en la vía y compruebe que los dientes no están enganchados en el material.

Si la hoja de la sierra está atascada, ésta puede saltar o retroceder de la pieza de trabajo al poner en marcha la sierra.

d) Utilice soportes adecuados para apoyar los paneles grandes, con el fin de minimizar el riesgo de que la hoja se enganche o se produzca un retroceso.

Los paneles grandes tienden a combarse por su propio peso. Se deben colocar soportes bajo el panel en ambos lados, cerca de la línea de corte y cerca del borde del panel.

e) No utilice hojas melladas o dañadas.

Las hojas no afi ladas o mal ajustadas hacen que una vía estrecha provoque una fricción excesiva, que se atasque la hoja y que se produzca un retroceso.

f) La profundidad de la hoja y las palancas de bloqueo del ajuste del bisel deben estar bien fi jadas antes de realizar el corte.

Si el ajuste de la hoja cambia durante el corte, se puede producir un atasco de la hoja o un retroceso.

g) Emplee una precaución extrema al serrar en muros existentes u otros puntos ciegos.

La hoja que sobresale puede cortar objetos y provocar un retroceso.

Función de la protección inferior

a) Compruebe que el protector inferior se cierra correctamente antes de cada uso. No utilice la sierra si el protector inferior libremente o se cierra de forma instantánea. No sujete ni ate el protector inferior en la pos de apertura.

Si la sierra se cae de forma accidental, el protector inferior se puede doblar.

Levante el protector inferior con el mango retráctil y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades de corte.

b) Compruebe el funcionamiento del resorte del protector inferior. Si el protector y el resorte no

int e funcionan correctamente, deben ser reparados antes de usar la sierra.

El protector inferior puede funcionar lentamente porque hay alguna pieza dañada, hay restos de pegamento o existe una acumulación de residuos.

c) La protección inferior puede replegarse a estánualmente sólo para cortes especiales tales como “cortes por penetración” y “cortes compuestos”.

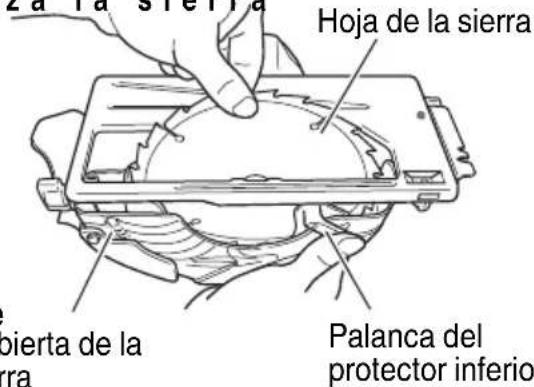

Levante el protector inferior retrayendo el mango y libere el protector inferior en cuanto la hoja entre en contacto con el material.

Pares bienesto de cortes, el protector debería funcionar automáticamente.

d) Compruebe siempre que el protector inferior cubre la hoja antes de colocar la sierra sobre un banco o sobre el suelo.

El deslizamiento de la hoja sin protección puede hacer que la sierra se desplace hacia atrás y corte lo que encuentre a su paso.

Tenga en cuenta el tiempo que tarda la hoja en detenerse después de accionar el interruptor.

NORMAS ESPECÍFICOS DE SEGURIDAD

1. No sujete NUNCA la pieza a serrar con las manos ni los pies. Es muy importante asegurar la a serrar de forma que el cuerpo quede lo menos expuesto posible, la cuchilla no se pegue, pierda el control.

2. Sujete la herramienta por las superficies aisladas cuando realice un trabajo en el que pueda entrar en contacto con cableado oculto. El contacto con un conductor "activo" expondría las partes metálicas de la herramienta al "contacto eléctrico" y el operador podría recibir una descarga eléctrica.

3. Para serrar, utilice siempre una escuadra de guía o una guía para corte recto. Esto mejorará la precisión del corte y reducirá el riego de que se pegue la cuchilla.

4. Utilice siempre cuchillas con agujeros para el eje (adiamantados contra circulares) de tamaño y forma correctos. Las cuchillas que no coincidan con las piezas de montaje de la sierra girarán de forma excéntrica, haciendo que se pierda el control.

No utilice nunca arandelas de pernos ni de cuchillas incorrectos. Las arandelas y los pernos han sido diseñados especialmente para su sierra, a fin de lograr una operación correcta y segura.

1. Sujete las herramientas por las superficies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor "activo" "activará" las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

7. No toque nunca las piezas móviles.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

8. No utilice nunca la herramienta sin los protectores colocados en su lugar.

No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

9. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.

No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

10. No utilice nunca una herramienta eléctrica para aplicaciones que no sean las especifici cadas.

No utilice nunca una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

11. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita nunca que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

12. Definiciones para los símbolos.

V.....voltios

= ...... Corriente continua

n° ...... Velocidad sin carga

---/min .... Revoluciones o reciprocación por minuto

13. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.

14. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

15. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

16. No utilice nunca una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje

inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

17. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

18. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol p dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un pa ligeramente humedecido en agua jabonosa y después séquelas bien.

INSTRUCCIONES IMPORTANTES PARA LA UTILIZACIÓN DEL SIERRA CIRCULAR A BATERÍA

ADVERTENCIA

Si utiliza el sierra circular a batería inadecuada o insegura, puede sufrir lesiones serias. Para evitar estos riesgos, siga las instrucciones básicas de seguridad.

1. Cuando vaya a utilizar la herramienta durante mucho tiempo, utilice tapones para los oídos. La exposición prolongada a ruido de gran intensidad podría producir la pérdida del sentido del oído.
2. Nunca coloque una cuña ni ate una cuerda para dejar el protector inferior abierto. Antes de cada uso, compruebe que el protector inferior funciona. No utilice la máquina si el protector inferior no se cier con fuerza sobre la hoja de la sierra.

PRECAUCIÓN

Si dejase caer la sierra, la cubierta protectora podría doblarse impidiendo que volviese completamente.

1. Para este modo, las hojas de sierra deben ser 165 mm.
2. No coloque nunca las manos ni otras partes del cuerpo de la sierra durante la operación. Sujete la hoja de sierra solamente por su asa.
3. Como la sierra circular inalámbrica funciona con una batería, tenga en cuenta que puede comenzar a funcionar en cualquier momento.
4. Utilice en todo momento protectores para los ojos y los oídos.
5. Cuando trabaje en lugares elevados, no permita que haya nadie en el área, y tenga en cuenta las condiciones del lugar situado debajo de usted.
6. Para evitar la pérdida de control, lo que podría causar lesiones, es muy importante inmovilizar

adecuadamente la pieza de trabajo y sujetar fi rmemente la sierra.

1. Protéjase contra el contragolpe: El contragolpe ocurre cuando la sierra se para rápidamente y retrocede hacia el operador. Si la hoja de sierra se atasca o la sierra se para, suelte inmediatamente el gatillo interruptor.

2. Mantenga las hojas de sierra afi ladas.

3. Sujete el panel cerca de la parte de corte.
4. Utilice la guía cuando corte.
5. No fuerce la herramienta.
6. Esté alerta, no pierda el control.

7. No extraiga la herramienta de la pieza de trabajo mientras la hoja de sierra esté moviéndose.

8. Durante la operación, sujete fi rmemente el cuerpo principal.

9. Mantenga la lámpara encendida solamente durante la operación de corte. Si estuviese encendida en otros casos, el interruptor del cuerpo principal podría cerrarse inadverticamente, lo que resultaría en accidentes inesperados.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS

ADVERTENCIA

La utilización inadecuada del cargador de baterías puede resultar en lesion en la muerte. Para evitar estos rie las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC18YRSL/UC18YFSL.
2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.
3. Para reducir el riesgo de lesiones, cargue la batería metabo HPT del tipo de la serie BSL18. Otros tipos de baterías podrían explotar causando lesiones y daños.
4. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.
5. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
6. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
7. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas. Cuando tenga que utilizar un cable prolongador, cerciórese de que:

a. El enchufe del cable prolongador sea igual en n e tamaño y forma que el del cargador de baterías;
S. g P s S i g a prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y
c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1
CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA*		Calibre (AWG) del cable
Igual o superior a	pero inferior a	25 (7.5)	Longitud del cable, Pies (metros)
			50 (15)	100 (30)	150 (45)
0	2	18	18	18	16
2	3	18	18	16	14
3	4	18	18	16	14

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:

$$ \frac {1 , 2 5 0 \text { v a t i o s }}{1 2 5 \text { v o l t i o s }} = 1 0 \text { a m p e r i o s } $$

1. No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.

2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualifi cado.

3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualifi cado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.

4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extr batería no reducirá este riesgo.
5. Este cargador de baterías puede utilizarse con herramientas alimentadas con batería metabo HPT como accesorio estándar. En este caso, antes de utilizarlo, lea los manuales de instrucciones de las herramientas alimentadas con baterías metabo HPT.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar el atornilladores de percusion inalámbrico. Antes de utilizar el cargador de baterías modelo UC18YR cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

PRECAUCIÓN

¡UTILICE SOLAMENTE BATERÍA metabo HPT DEL TIPO DE LA SERIE BSL18. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!

Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

ADVERTENCIA

La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. NUNCA desarme la batería.
2. NUNCA incinere una batería, aunque esté dañada o completamen-te agotada.
3. NUNCA cortocircuite la batería.
4. NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a 32°F (0°C) o superior a 104°F (40°C).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.

9. NUNCA utilice un transformador elevador para cargar.

10. NUNCA utilice un motogenerador ni tensión de CC para cargar.

11. NUNCA almacene la batería ni el cargador de la batería en lugares en los que la temperatura pueda llegar a los 104 °F (40 °C) o superar dicha temperatura, como dentro de una caja metálica o un auto.
    c12i ó NUNCA a exponga la batería ni el cargador de la batería a condiciones de lluvia a humedad.
12. SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
13. SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
14. SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ADVERTENCIA DE LA BATERÍA DE LITIO

Para ampliar su duración, la batería de litio está equipada coúle función de protección para detener la salida.

En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.
   En este caso, cárguela inmediatamente.
2. Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.
3. Si la batería se calienta excesivamente al realizar un trabajo de sobrecarga, la potencia de la batería podría pararse.
   En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo.

Asimismo, preste atención a las siguientes advertencias y precauciones.

ADVERTENCIA

Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la teriápatería.

2. Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.
   ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.
   ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.
   ○ Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

3. No agujeree la batería con un objeto afilado como un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

4. No utilice una batería que pudiera estar dañada o deformada.
5. No utilice la batería con las polaridades cambiadas.
6. No conecte la batería directamente a salidas eléctricas o a los encendedores de cigarros de los coches.
7. No utilice la batería para un fin diferente a los especifi cados.
8. Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.
9. No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.
10. Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.
11. No la utilice en un lugar donde electricidad estática.
12. Si hay una fuga de la batería, mal olor, se genera color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.
13. No sumerja la batería ni permita que fluidos entren en ella. La entrada de líquidos conductores, como el agua, puede provocar daños que resulten en incendios o explosiones. Guarde la batería en un lugar fresco y seco, alejado de los materiales combustibles e inflamables. Las atmósferas con gases corrosivos deben ser evitadas.

PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente.
   Si no se trata, el líquido podría causar problemas de visión.
2. Si el líquido de fuga entra en contacto con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente.
   Podría producir irritación de la piel.
3. Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.

ADVERTENCIA

Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un e se genere granando en un riesgo de in favor, respete los siguientes consejos cuando almacene la batería.

○ No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.
○ Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos. (Ver Fig. 1)

¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y PROPIETARIOS DE ESTA HERRAMIENTA!

DESCRIPCIÓN FUNCIONAL

NOTA

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

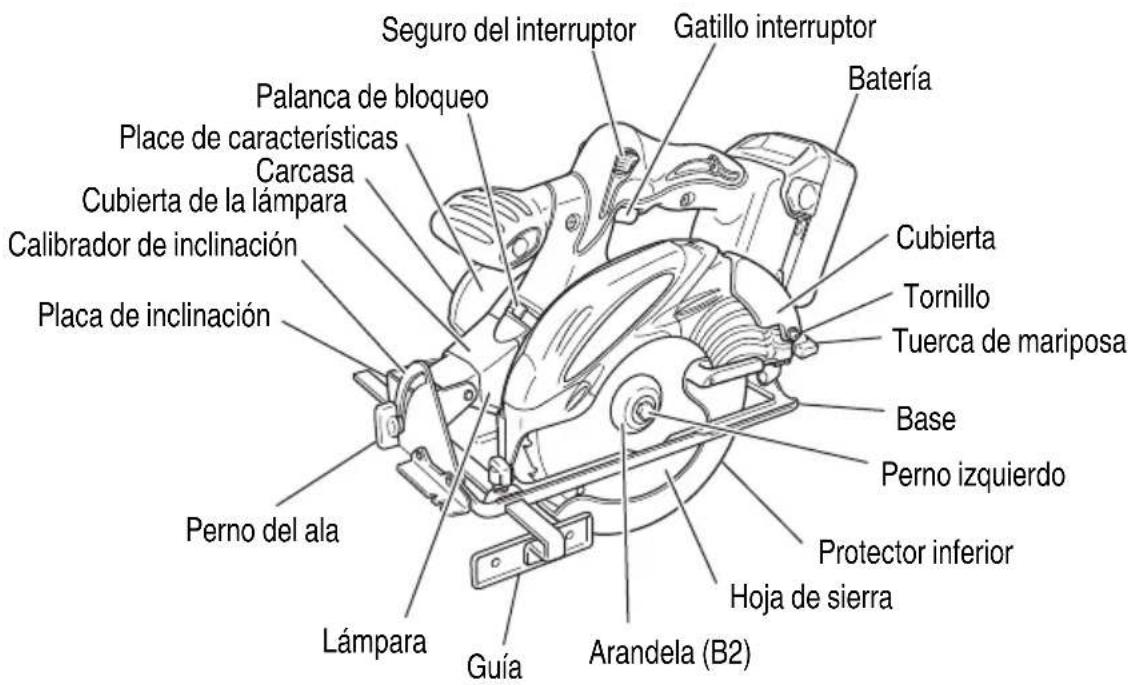

NOMENCLATURA

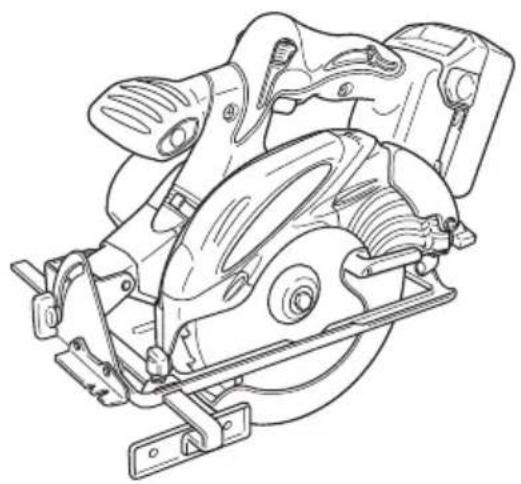

1. Sierra circular a batería (C18DSL)

Seguro del interruptor Gatillo interruptor Batería Palanca de bloqueo Place de características Carcasa Cubierta de la lámpara Calibrador de inclinación Placa de inclinación Perno del ala Lámpara Guía Arandela (B2) Protector inferior Hoja de sierra Base Perno izquierdo Tuerca de mariposa Tornillo Cubierta

○ Batería (BSL1830)

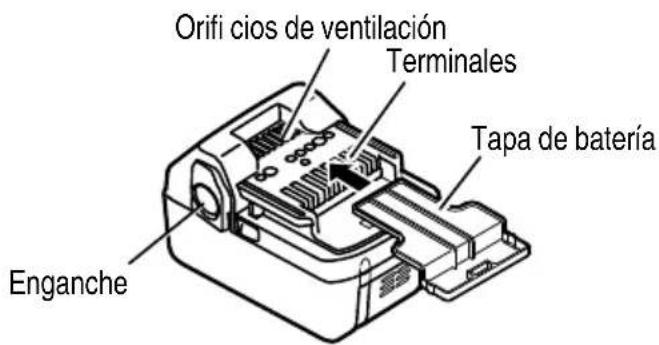

Orifi cios de ventilación Terminales Tapa de batería Enganche

Fig. 1

1. Cargador de baterías

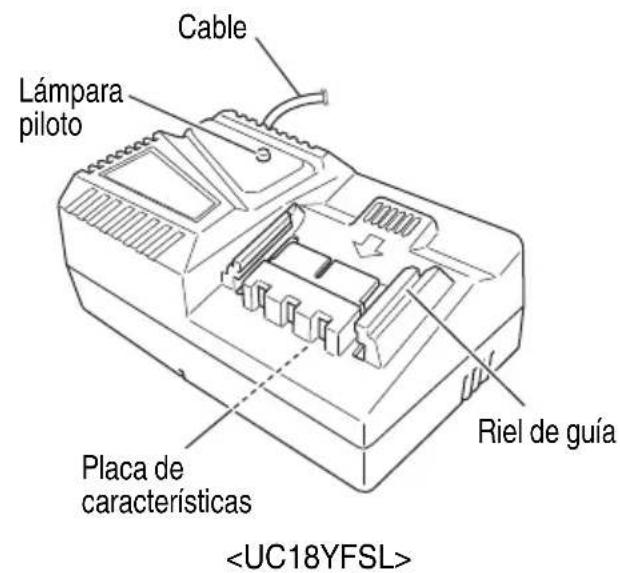

Cable Lámpara piloto Riel de guía Placa de características

Cable Lámpara piloto Placa de características Riel de guía

Fig. 2

ESPECIFICACIONES

1. Sierra circular a batería (C18DSL)

Motor Motor de CC
Velocidad sin carga 3,400/min
Profundidad máx. de corte 2-1/4" (57 mm)
Tamaño de la hoja de sierra 6-1/2" (165 mm)		D × 5/8" (15.9 mm) H × 1/16" (1.6 mm) T
Batería	Modelo BSL1830
	Tipo Batería de litio
	Tensión CC 18V
	Capacidad 3 Ah
Lámpara 12 V, 5 W
Peso 7.1 lbs. (3.2 kg)

1. Cargador de baterías

Modelo	UC18YRSL	UC18YFSL
Fuente de alimentación de entrada	Monofásica: 120V CA, 60Hz
Tiempo de carga(A una temperatura de 68°F (20°C))	Aprox. 45 min.
Tensión de carga	14.4V 18V CC
Corriente de carga	3.5 A CC
Peso	1.3 lbs. (0.6 kg)	1.1 lbs. (0.5 kg)

NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

MONTAJE Y OPERACIÓN

APLICACIONES

○ Corte de varios tipos de madera

MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA

1. Desmontaje de la batería Sujetar firmemente el asidero y presionar el cierre de la bataría para desmontarla (Ver las Fig. 3).

PRECAUCIÓN

No cortocircuitar nunca la batería.

1. Instalación de la batería Insertar la batería observando sus polaridades (ver la Fig. 3).

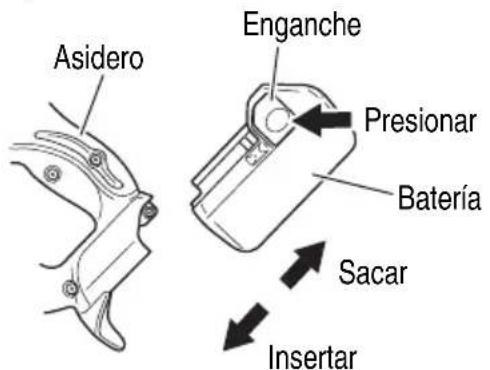

Asidero Enganche Presionar Batería Sacar Insertar

Fig. 3

MÉTODO DE CARGA

NOTA

Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes:

○ La tensión de la fuente de alimentación está indicada en la placa de características.
○ El cable no deberá estar dañado.

ADVERTENCIA

No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Enchufe el cable de alimentación del cargador a un tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo)

ADVERTENCIA

No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

1. Inserte la batería en el cargador de baterías. Inserte la batería en el cargador de baterías como se muestra en la Fig. 4.

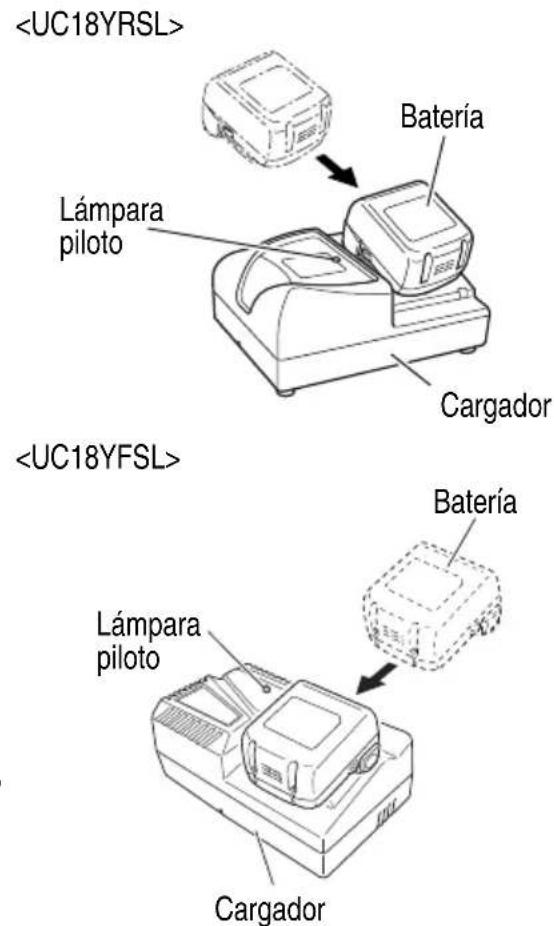

Batería Lámpara piloto Cargador Batería Lámpara piloto Cargador

Fig. 4

3. Carga

Cuando inserte la batería en el cargador de baterías, se iniciará la carga, y la lámpara piloto se encenderá en rojo. (Consulte la Tabla 2)

NOTA

Si la lámpara piloto parpadea en rojo, desconecte el enchufe del tomacorriente y compruebe si la batería está correctamente insertada.

Cuando la batería se haya cargado completamente, la lámpara parpadeará lentamente en rojo. (A intervalos de 1 segundo) (Consulte la Tabla 2)

(1) Indicaciones de la lámpara piloto

Las indicaciones de la lámpara piloto mostradas en la Tabla 2, se producirán de acuerdo con la condición del cargador o de la batería.

Tabla 2

Indicaciones de la lámpara piloto
El indicador luminoso piloto se ilumina o parpadea.	Antes de la carga	Parpadeo (rojo)	Se encenderá durante 0.5 segundos. No se encenderá durante 0.5 segundos. (Apagada durante 0.5 segundos)
	Durante la carga	Iluminación (rojo)	Iluminación permanente
	Carga completa	Parpadeo (rojo)	Se encenderá durante 0.5 segundos. No se encenderá durante 0.5 segundos. (Apagada durante 0.5 segundos)
	Carga imposible	Destello (rojo)	Se encenderá durante 0.1 segundos. No se encenderá durante 0.1 segundos. (Apagada durante 0.1 segundos)	Mal funcionamento de la batería o del cargador
	Espera por recalenta- miento	Iluminación (verde)Parpadeo (rojo)	Iluminación permanenteSe encenderá durante 1 segundo. No se encenderá durante 0.5 segundos. (Apagada durante 0.5 segundos)	Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe).

(2) Temperatura de la batería

La temperatura de la batería recargable se muestra en la Tabla 3 y, si la batería se ha calentado, que dejar que se enfríe durante cierto tiempo antes de recargarla.

Tabla 3 Márgenes de carga de las baterías

Batería recargable recharg	Temperatura a la que podrá recargarse la batería
BSL1830	32°F-104°F(0°C-40°C)

(3) Tiempo de carga

Tabla 4 Tiempo de carga (A 68°F (20°C))

Batería\Cargador	UC18YRSL / UC18YFSL
BSL1830 Aprox.	45 min.

NOTA

El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

1. Desconecte el cargador de baterías del tomacorriente.

bPéRECAUCIÓN

- No desconecte el cable del tomacorriente tirando delmismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fi n de evitar dañar el cable.

1. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

Forma de hacer que las baterías duren más

(1) Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

(2) Evite realizar la recarga a altas temperaturas.

Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN

• Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías Después de haber fi nalizado la carga, espere 15 minutos antes de realizar la carga siguiente.
• Si recarga una batería caliente o expuesta al sol, la lámpara piloto puede encenderse en verde.

La batería no se cargará. En tal caso, deje que la batería se enfríe antes de cargarla.

- Cuando la lámpara piloto parpadee rápidamente en rojo (a interval compruebe y elimine los objetos extraños que haya en el orificio de instalación del cargador de baterías. Si no hay objetos extraños, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un centro de reparaciones autorizado.

ANTES DE LA UTILIZACIÓN

1. Compruebe el entorno del área de trabajo
   Compruebe el área de trabajo para asegurarse de que esté libre de desperdicios y obstáculos.
   Compruebe que en el área no haya personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.
2. Compruebe si la hoja de sierra está apretada
   Aunque la hoja de sierra ha sido apretada con seguridad para utilizarse inmediatamente al ensamblarse en la fábrica, por motivos de seguridad, compruébela. Los pernos con arandela podrán apretarse girándolos hacia la derecha. Para la comprobación, utilice la llave de cubo suministrada.
   Para más detalles, consulte [MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA] de la página 60.
3. Compruebe si la tuerca de mariposa está apretada
   Si la tuerca de mariposa de ajuste de la profundidad de corte (Fig. 6) estuviese floja, podrían producirse lesiones. Cerciórese de que esté apretada con seguridad.
4. Comprobación del funcionamiento del protector inferior

ADVERTENCIA

Asegúrese completamente de que el protector inferior no está fijo. Asimismo, verifique que se mueve con suavidad. Si la hoja de la sierra permanece expuesta, se pueden producir lesiones.

El protector inferior (véase Fig. 1), protege el cuerpo del operario y evita que entre en contacto con la hoja de la sierra. Asegúrese de que la cubierta cumple perfectamente la hoja de la sierra. Si el protector inferior no se mueve con suavidad, no utilice la sierra hasta que éste haya sido reparado.

En ese caso, póngase en contacto con el establecimiento donde adquirió la sierra circular o con el CENTRO DE SERVICIO AUTORIZADO DE metabo HPT para reparar la máquina.

1. Compruebe la batería insertada

s de 02 segundos), ADVERTENCIA

Si insertase la batería con el gatillo interruptor en la posición ON, la herramienta eléctrica comenzará a funcionar inmediatamente, lo que podría provocar lesiones serias.

PRECAUCIÓN

Inserte la batería hasta que encaje en su lugar con un ligero chasquido, ya que de lo contraric podría caerse accidentalmente de la herramienta y causar lesiones.

1. Compruebe si el freno funciona adecuadamente Esta sierra circular se caracteriza por un freno eléctrico que funciona cuando se suelta el gatillo interruptor. Si el freno no se aplica, lleve la herramienta a un CENTRO DE SERVICIO AUTORIZADO DE metabo HPT.
2. Prepare un banco de trabajo de madera (Fig. 5) Como la hoja de sierra sobresaldrá de la superficie inferior de la madera de trabajo, coloque ésta sobre un banco de trabajo para cortarla. Si, como banco de trabajo, utiliza un madero cuadrangular, tenga en cuenta el nivel del suelo para asegurar que quede adecuadamente estabilizado. Un banco de trabajo inestable resultaría en una operación peligrosa.

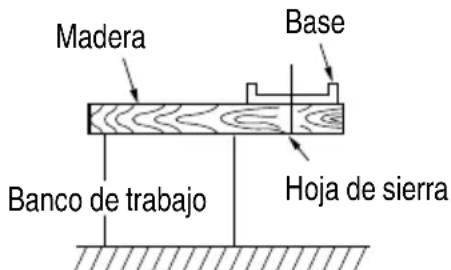

Madera Base Banco de trabajo Hoja de sierra

Fig. 5

PRECAUCIÓN

Para evitar accidentes, asegúrese siempre de que la parte de madera quede después del corte esté firmemente fijada.

AJUSTE DE LA SIERRA ANTES DE UTILIZARLA

1. Ajuste de la profundidad de corte (Fig. 6)

ADVERTENCIA

Si la tuerca de mariposa estuviese foja, podría causar lesiones. Apriétela con seguridad después del ajuste.

Para ajustar la profundidad de corte, afloje la tuerca de mariposa y, sujetando la base con una mano, mueva la unidad principal hacia arriba y hacia abajo hasta obtener la profundidad de corte prescrita. Después de haber ajustado la profundidad de corte, apriete con seguridad la tuerca de mariposa.

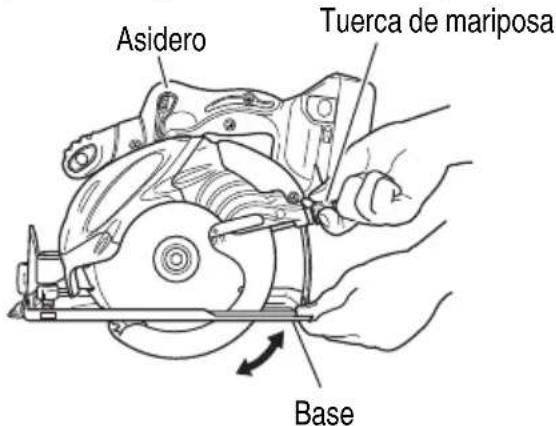

Asidero Tuerca de mariposa Base

Fig. 6

1. Ajuste del ángulo de inclinación

ADVERTENCIA

Si la tuerca de mariposa estuviese floja, podrían producirse lesiones. Después del ajuste, apriétela con seguridad.

Como se muestra en la Fig. 7, al aflojar el perno del ala de la guía inclinada, la hoja de la sierra se puede inclinar hasta un ángulo máximo de 50° en relación con la base. Asegúrese siempre de que el perno del ala está bien apretado después de realizar los ajustes deseados.

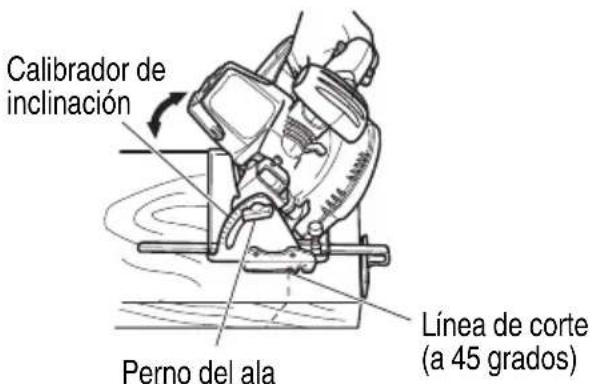

Calibrador de inclinación Perno del ala Línea de corte (a 45 grados)

Fig. 7

NOTA

Los valores del calibrador de inclinación de la base solamente sirven como guía aproximada. Para realizar un corte en postura inclinada, utilice la sierra circular después de haber ajustado el ángulo entre la base y la hoja de sierra con un transportador, etc.

3. Regulación de la guía (Fig. 8)

La posición de corte podrá regularse moviendo la guía hacia la izquierda o la derecha después de haber afl ojado el perno de perilla. La guía podrá montars en la parte derecha o izquierda de la herramienta.

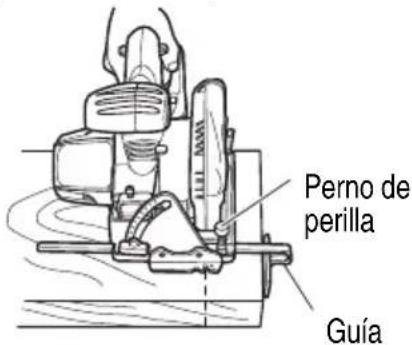

Perno de perilla Guía

Fig. 8

OPERACIÓN

ADVERTENCIA

• No toque nunca las partes móviles.
• No utilice nunca la sierra circular con la hoja de sierra encarada hacia arriba ni lateralmente.
• No fi je ni trabe el seguro del gatillo interruptor. ació Además, mantenga su dedo fuera del gatillo interruptor cuando transporte la sierra circular. De lo contrario, el interruptor del cuerpo principal podría cerrarse inadvertamente, lo que podría resultar en lesiones.

- Mantenga la lámpara encendida solamente durante la operación de corte. Si estuviese encendida en otros casos, el interruptor del cuerpo principal podría cerrarse inadvertamente, lo que resultaría en accidentes inesperados.

● No utilice ninguna rueda abrasiva.
- Utilice únicamente diámetro de cuchillas especificado en la placa de identificación del producto.

PRECAUCIÓN

• No extraiga la sierra de la pieza de trabajo durante la operación de corte mientras la hoja de sierra esté girando.
• Después de haber finalizado la operación, extraiga la batería.

NOTA

Tenga cuidado de no bloquear el motor, Si el motor se bloquea, desconecte inmediatamente la alimentación. Si el motor permaneciese bloqueado durante cierto tiempo, podría quemarse peste o la batería.

1. Operación de los interruptores (Gatillo interruptor y interruptor de iluminación)

Para poder utilizar la máquina con seguridad, en la parte lateral del asa existe un "interruptor de bloqueo". Si tira del "interruptor de bloqueo" presionándolo en el sentido e la marca de fl echa, podrá cerrar (ON) el interruptor principal.

(1) Además, el “interruptor de bloqueo” se utiliza como “interruptor de iluminación”. Si tira del “interruptor de bloqueo” en estado de bloqueo, se encenderá la lámpara de iluminación.
(2) Después de haber bloqueado el interruptor, aunque suelte el dedo del mismo, la herramienta continuará funcionando y la lámpara encendida mientras mantenga presionado el gatillo interruptor.
(3) Cuando suelte el gatillo interruptor, podrá abrir (OFF) el interruptor, éste se “desbloqueará” volviendo automáticamente a la posición inicial, y la lámpara se apagará.

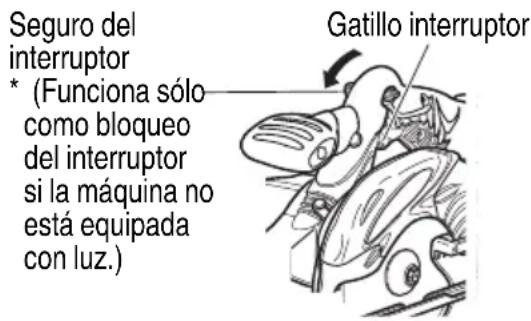

Seguro del interruptor * (Funciona sólo como bloqueo del interruptor si la máquina no está equipada con luz.) Gatillo interruptor

Fig. 9

1. Acerca del indicador de batería restante

Al pulsar el interruptor del indicador de batería restante, se ilumina el indicador luminoso de batería restante y puede comprobarse la potencia restante. (Fig. 10)

Al retirar el dedo de dicho interruptor, el in luminoso de batería restante se apaga. L muestra el estado del indicador luminoso de batería restante y la potencia de batería restante.

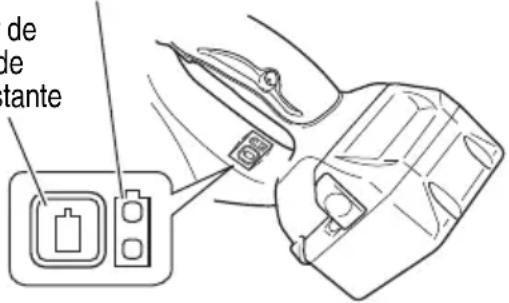

Indicador luminoso de batería restante

Interruptor de indicador de batería restante

de de tante

Fig. 10

Tabla 5

Estado del indicador	Potencia de batería restante
(WHXX)	La potencia restante de la batería es sufi ciente.
(C406)	La potencia restante de la batería se encuentra a la mitad.
(DGTY)	La potencia restante de la batería está prácticamente agotada. Recargue la batería cuanto antes.

Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia.

NOTA

○ No golpee con fuerza ni rompa el panel de interruptores.
Pueden producirse problemas.
Para reducir el consume de la potencia de ba el indicador luminoso de batería restante se ilumina mientras se mantiene presionado el interruptor del indicador de batería restante.
3. Funcionamiento por carga (Datos de referencia)
○ La capacidad de carga diferirá de acuerdo con las condiciones de la madera, el tipo de hoja de sierra, la temperatura ambiental, las características de la batería, etc.

Madera Habilidad
2 × 8 (Picea-pino-abeto)	75 cortes
Plancha de hormigón(1/2" (12 mm) t)	133 ft (40 m)

Para mejorar la efi cacia de trabajo por corte,

○ Reduzca el tiempo de funcionamiento (funcionamiento sin carga);
- Evite cualquier presión forzada irrazonable sobre el motor durante la operación de corte al torcer o al presionar a la fuerza la sierra circular;
O Évite utilizar hojas de sierra melladas.
4. Procedimientos de corte

PRECAUCIÓN

• Compruebe si la hoja de sierra está fi rmemente fi jada.
• Compruebe si la tuerca de m ajuste de la profundidad de ranura y el perno de mariposa para ajuste del ángulo de inclinación están correctos.

(1) Coloque la base sobre el material, alinee la línea previamente marcada y la hoja de la sierra con la muesca de la parte frontal de la base (Fig. 11).

(2) Si la base no está inclinada, utilice la muesca grande (Fig. 11, Fig. 12).

Si la base está inclinada (45 grados), utilice la muesca pequeña (Fig. 11, Fig. 13).

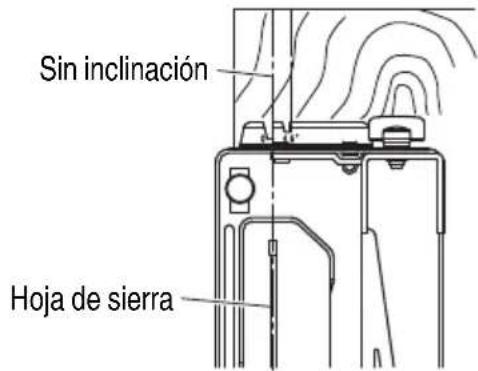

Sin inclinación Hoja de sierra

Fig. 11

Perno del ala
Fig. 12 Sin inclinación

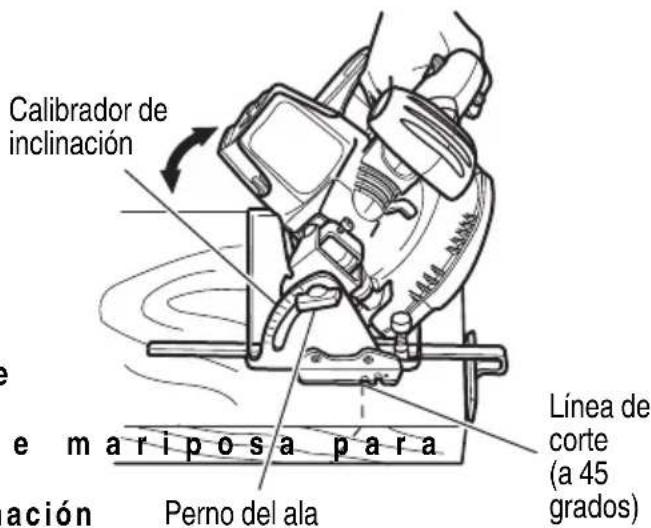

Calibrador de inclinación e mariposa para Perno del ala Línea de corte (a 45 grados) ación

Fig. 13

NOTA

Cuando utilice la sierra con una inclinación de 45°, use ambas marcas de [45 grados] de la placa de nivel y [45] del calibrador de inclinación de la base (Fig. 14). Además, es absolutamente esencial utilizar la sierra con un ángulo preciso, ajustar utilizando un transportador, etc.

Placa de inclinación

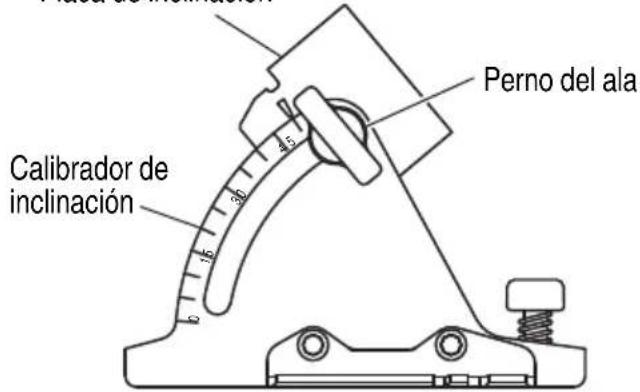

Calibrador de inclinación 45 15 Perno del ala

Fig. 14

(3) Cerciórese de que el interruptor esté cerrado (ON) antes de que la hoja de sierra entre en contacto con la madera. El interruptor se cerrará (ON) cuando apriete el gatillo interruptor, y se abrirá (OFF) cuando lo suelte. Si mueve la sierra recta a velocidad constante, podrá realizar el corte óptimo.

PRECAUCIÓN

• Antes de comenzar a serrar, cerciórese de que la hoja de sierra haya alcanzado las revoluciones de la velocidad máxima.
• Si la hoja de sierra se para o produ ruido anormal durante la operación, abra inmediatamente el interruptor.

• Cuando finalice un trabajo, extraiga la batería del cuerpo principal.

• Si retuerce o presiona a la durante la operación de corte, el motor recibirá una presión irrazonable. Trate de cortar de forma recta y uniformemente.

• Si utiliza continuamente la sierra circular reemplazando las baterías, una tras otra, el motor puede recalentarse. Por lo tanto, cuando la carcasa se caliente, deje descansar la sierra durante cierto tiempo.
• Evite cortar cuando la parte inferior de esté sobresaliendo del banco de trabajo. De lo contrario, el motor podría bloquearse.

MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA

PRECAUCIÓN

Para evitar accidentes serios, cerciórese de que el interruptor esté abierto (OFF), y extraiga la batería.

1. Desmontaje de la hoja de sierra

(1) Ajuste la velocidad de corte al máximo, y coloque la sierra circular como se muestra en la Fig. 15.

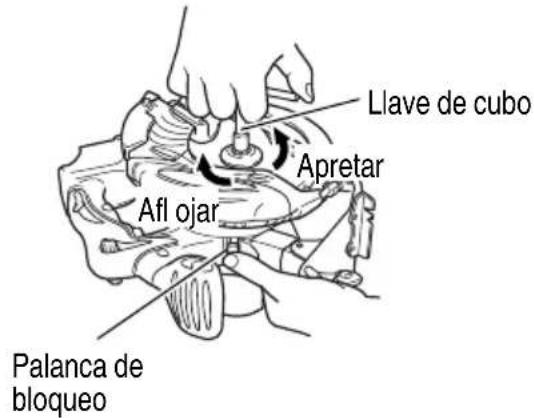

Llave de cubo Apretar Afl ojar Palanca de bloqueo

Fig. 15

(2) Baje la palanca de bloqueo, bloquee el husillo y retire el perno de la izquierda y la arandela (B2) con la llave de caja cerrada.
(3) Mientras mantiene sujeta la palanca del protector inferior para mantenerlo totalmente replegado en el interior de la cubierta de la sierra, (Fig. 16).

fuerza la sierra

La Sierra Hoja de la sierra Pierta de la tra Palanca del protector inferior

Fig. 16

1. Montaje de la hoja de sierra (Fig. 17)

ADVERTENCIA

Si el perno de la izquierda se manipula con herramientas distintas de la llave con cabeza cerrada suministrada, éste se puede aflojar en exceso o por defecto, lo que puede producir lesiones.

Realice los procedimientos contrarios a los de desmontaje.

Perno izquierdo Anillo Arandela (A1) Eje Arandela (B2) Parte cóncava Hoja de sierra

Fig. 17

reNOTA la hoja

• Limpie perfectamente el serrín, etc., que se haya acumulado en el eje, los pernos, y las arandelas.
• Para asegurar el sentido apropiado de giro de la hoja de sierra, el sentido de la flecha de dicha hoja deberá coincidir con el de la cubierta de la sierra.
• Con los dedos, apriete el perno de la izquierda al tiempo que retiene la hoja de la sierra lo máximo posible. A continuación, baje la palanca de bloqueo, fi je el husillo y apriete bien el perno izquierdo.

PRECAUCIÓN

Después de haber fi jado la hoja de sierra, confi rme si la palanca de bloqueo ha quedado fi rmemente asegurada en la posición descrita.

FORMA DE CAMBIAR LA LÁMPARA

ADVERTENCIA

• Antes de reemplazar la lámpara, cerciórese de extraer la batería del cuerpo principal.
• Inmediatamente después de haber apagado la lámpara, ésta seguirá caliente. Cerciórese de que la lámpara esté completamente fría antes de reemplazarla, ya que de lo contrario podría sufrir quemaduras.

PRECAUCIÓN

Cuando reemplace la lámpara, compruebe la forma de su casquillo así como las características de la misma (12 V, 5 W), y móntela correctamente.

De lo contrario, la lámpara podría y/o recalentarse.

1. Extracción de la lámpara

(1) Extraiga la parte convexa de la cubierta de la lámpara de la parte cóncava de la carcasa, y después tire de la cubierta de la lámpara en el sentido indicado por la fl echa, como se muestra en la Fig. 18.

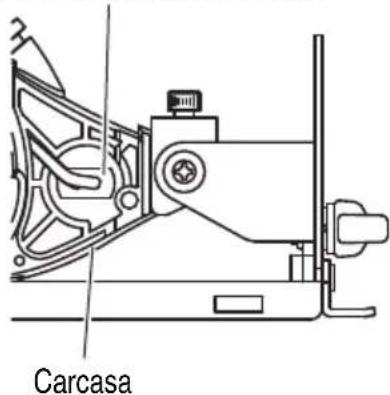

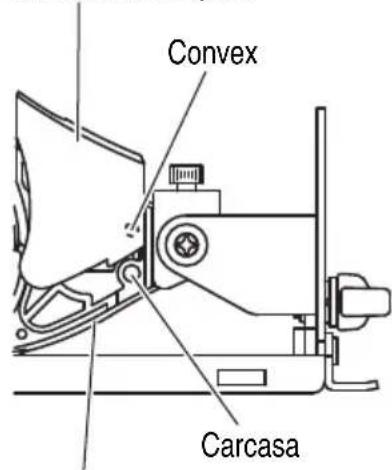

Cubierta de la lámpara

Convex Carcasa

Parte cóncava
Fig. 18

(2) Presione la parte posterior del casquillo y extraiga juntos éste y la lámpara de la carcasa (Fig. 19).

Parte posterior del casquillo

1. Instalación de la lámpara

Realice los procedimientos contrarios a los de desmontaje.

NOTA

• Cuando fi je la lámpara al casquillo, insértela hasta que choque ligeramente contra él.
• Cuando fije el casquillo a la carcasa, alinéelo con el orificio de ésta observando la parte posterior del casquillo como se muestra en la Fig. 20, e inserte el casquillo hasta que choque ligeramente contra dicha carcasa.

MANTENIMIENTO E INSPECCIÓN

PRECAUCIÓN

Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.

1. Inspección de la hoja de sierra

Como la utilización de una hoja de sierra degradaría la efi cacia y podría causar el mal funcionamiento del motor, afi le o reemplácela en cuento note su abrasión.

PRECAUCIÓN

Si utiliza una hoja de sierra mellada, I reactiva aumentará durante la operación de corte. Evite utilizar hojas de sierra melladas, sin reparar.

1. Comprobación de los tornillos de montaje

Los tornillos de montaje son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN

La utilización de una herramienta eléctrica con tornillos fl ojos es extremadamente peligrosa.

1. Comprobación de funcionamiento y mantenimiento del protector inferior

Mantenga el protector inferior en buen estado para su buen funcionamiento. Asegúrese de repararlo de inmediato en caso de fallo.

1. Ajuste de la base y la hoja de sierra para mantener la perpendicularidad

El ángulo entre la base y la hoja de sierra ajustado a 90°. Sin embargo, si esta perpendicularidad se pierde por cualquier razón, ajustela de la forma siguiente.

(1) Gire la base hacia arriba (Fig. 21) y afloje el perno del ala.

Escuadra Tornillo de sujeción ranurado Perno del ala

Fig. 21

(2) Aplique una escuadra a la base y la hoja de sierra y, girando el tornillo de sujeción ranurado con un destornillador de punta plana, desplace la posición de la base hasta conseguir un ángulo recto.
5. Comprobación del polvo
a me pluve podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa. No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.
6. Eliminación de las baterías agotadas

ADVERTENCIA

No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura, Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

1. Almacenamiento

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.

NOTA

Almacenar baterías de ion-litio

Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas.

Un almacenamiento prolongado de las ba meses o más) con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga.

No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces.

Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

1. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN

UN CENTRO DE SERVICIO AUTORIZADO DE metabo HPT.

PRECAUCIÓN

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

Aviso importante sobre las pilas de las herramientas inalámbricas de metabo HPT

Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmo (como cuando se desmontan y sustituyen celdas u otras piezas internas).

ta y modifica

ACCESSORIOS

ADVERTENCIA

UTILICE únicamente repuestos y accesorios autorizados por metabo HPT. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

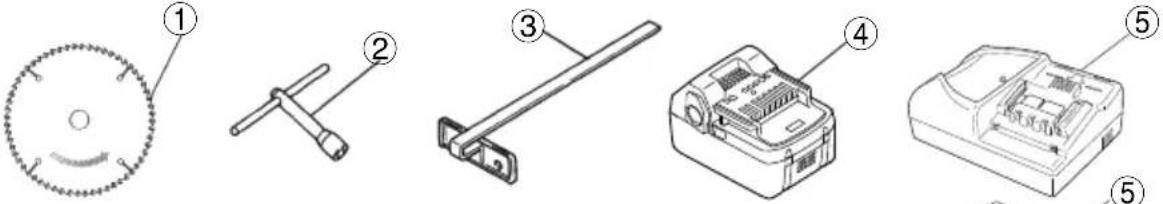

ACCESORIOS ESTÁNDAR

C18DSL(1LSCK)
	① Hoja de sierra (montada en la herramienta) .....1
	Diá. externo Diá. del orifi cio Núm. de código
	6-1/2" (165 mm)	5/8" (15.9 mm) 32	4293
	② Llave de cubo (Núm. de código 940543) .....1
	③ Guía (Núm. de código 302756) .....1
	④ Batería (BSL1830) .....1
	⑤ Cargador de baterías (UC18YRSL o UC18YFSL) .....1
	⑥ Caja de plástico (Núm. de código 330274) .....1
C18DSL(NN)
	① Hoja de sierra (montada en la herramienta) .....1
	Diá. externo Diá. del orifi cio Núm. de código
	6-1/2" (165 mm)	5/8" (15.9 mm) 32	4293
	② Llave de cubo ( Núm. de código 940543) .....1
	③ Guía (Núm. de código 302756) .....1

ACCESORIOS OPCIONALES.....de venta por separado

1. Batería (BSL1830)

1. Utilización de la hoja de sierra ... Corte de varios tipos de madera

Diá. externo	Diá. del orifi cio	Núm. de dientes	Núm. de código
6-1/2" (165 mm)	5/8" (15.9 mm)	24 piezas 32	4293
		40 piezas 31	7451

NOTA

Las especifications están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT AUTHORIZED POWER TOOL SERVICE CENTER.

Issued by

Koki Holdings Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
