MANUAL DE USUARIO NV75A5 HiKOKI

Instrucciones y manual de seguridad

Model

Modèle

Modelo

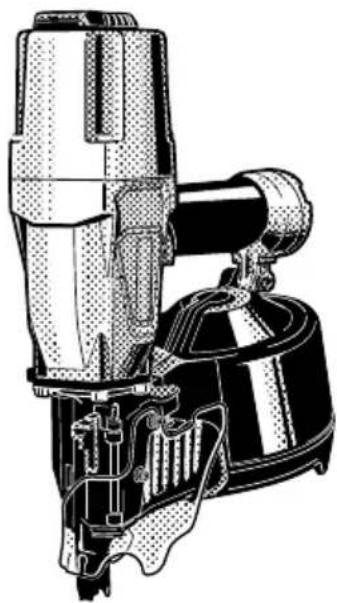

NV 75A5

Nailer

Cloueur

Clavador

¡La utilización inadecuada e insegura de este clavador puede resultar en lesiones serias o en la muerte!

Este manual contiene información importante sobre la seguridad del producto.

Lea y entienda este manual antes de utilizar el martillo neumático.

La herramienta no deberá utilizarse sin haber leído previamente este manual.

Este manual debe ser guardado en un lugar seguro.

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

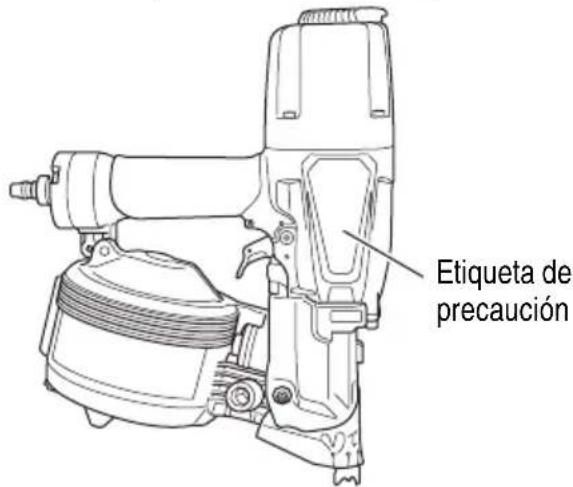

Lea y comprenda el significado de las etiquetas de la herramienta y todas las instrucciones de funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la operación o el mantenimiento de este clavador.

La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE GRAVEDAD.

La mayoría de los accidentes se ocurridos al utilizar o mantener este clavador se deben a la falta de tener en cuenta las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y observando fielmente los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento.

Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifican mediante PELIGRO y ADVERTENCIA en el clavador y en este manual.

No utilice NUNCA este clavador para aplicaciones que no sean las especificadas en este manual.

DEFINICIÓN DE LAS PALABRAS CLAVE

PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte.

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte.

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores, o en el daño de la máquina.

NOTA enfatiza información esencial.

EXPLICACIÓN LA ACCIÓN DE CLAVADO DEL CLAVADOR metabo HPT

○ MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE:

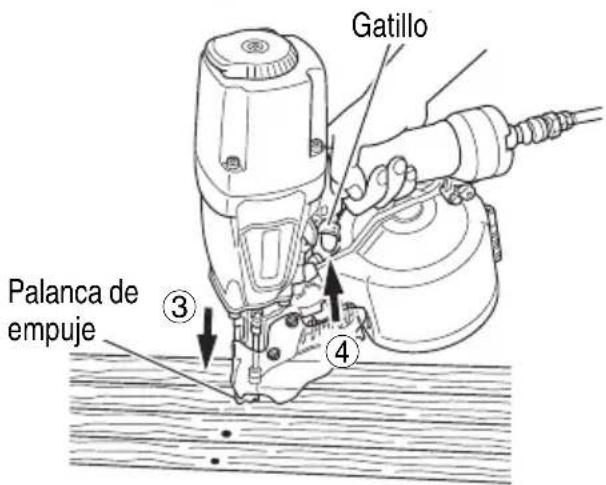

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el sujetador.

Una vez que se introduzca un clavo, no se podrá volver a clavar hasta que suelte el gatillo y lo vuelva a presionar.

○ MECANISMO DE ACTUACIÓN POR CONTACTO:

En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el sujetador.

En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la ma introduzca el sujetador.

Si mantiene el gatillo apretado, se introducirá un clavo cada vez que se presiona la palanca de empuje contra la madera.

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL CLAVADOR

INSTRUCCIONES PARA EVITAR UN RIESGO DE INCENDIO, UNA DESCARGA ELÉCTRICA O LESIONES

- General

Para reducir el riesgo de descarga eléctrica, incendio o lesiones, LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA HERRAMIENTA.

PELIGRO

1. LOS OPERADORES Y DEMÁS PERSONAS QUE SE ENCUENTREN EN EL ÁREA DE TRABAJO DEBEN USAR PROTECCIÓN PARA LOS OJOS (GAFAS DE SEGURIDAD CON BLINDAJES LATERALES).

Antes de utilizar el clavador, utilice siempre gafas protectoras con blindajes laterales, y asegúrese de que también sea utilizada por todas las personas que se encuentren en el área de trabajo.

Las gafas protectoras deberán estar de acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior.

Las gafas ordinarias no brindan una protección adecuada.

El empresario deberá hacer que el operador del clavador y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.

1. NO UTILICE GASES REACTIVOS NI OTROS GASES EMBOTELLADOS. PODRÍA PRODUCIRSE UNA EXPLOSIÓN.

No utilice nunca gases reactivos, como oxígeno, gases combustibles, etc. como fuente de propulsión de este clavador.

La utilización de estos gases, o de otros gases embotellados, es peligrosa, ya que el clavador podría explotar.

Utilice solamente aire comprimido limpio, seco, y regulado.

ADVERTENCIA

1. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ MISMO O HACIA OTRAS PERSONAS DEL ÁREA DE TRABAJO.

Piense siempre que el clavador puede tener clavos cargados.

No dirija nunca el clavador hacia sí mismo o hacia otras personas, independiente de que contenga o no clavos.

Si utilizase los clavos incorrectamente, podrían producirse lesiones serias.

No juegue nunca con el clavador.

Trate el clavador como herramienta de trabajo.

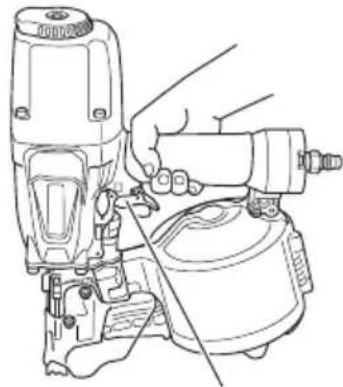

1. NO COLOQUE EL DEDO EN EL GATILLO Y MANTENGA LOS DEDOS ALEJADOS DEL GATILLO CUANDO NO CLAVE CLAVOS PARA EVITAR UNA DESCARGA ACCIDENTAL.

No transporte nunca el clavador con el dedo en el gatillo, porque podría lanzar un clavo y lesionarse usted mismo o a otra persona.

Transporte siempre el clavador por la empuñadura solamente.

1. CONOZCA Y COMPRENDA EL SISTEMA DE CLAVADOR QUE ESTÁ UTILIZANDO.

Lea y comprenda la sección titulada "MÉTODOS DE OPERACIÓN". (páginas 62 – 65)

1. NO REALICE NINGÚN CONTACTO CON EL EXTREMO DE SEGURIDAD (PALANCA DE EMPUJE) CUANDO NO CLAVE.

SEGURIDAD — Continuación

ADVERTENCIA

Cuando utilice herramientas, deberán tomarse siempre precauciones básicas, incluidas las siguientes:

1. Zona de trabajo

(1) Mantenga la zona de trabajo limpia y bien iluminada.

Los bancos llenos de cosas y las zonas oscuras aumentan el riesgo de descarga eléctrica, incendio y lesiones.

(2) No utilice el clavador en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases inflamables o polvo combustible.

El clavador puede crear chispas que podrían incendiar el polvo o los gases.

(3) Mantenga a los viandantes, los niños y los visitantes alejados mientras utiliza el Las distracciones podrían causar la pérdida de control del clavador.

2. Seguridad personal

(1) Permanezca alerta. Céntrese en su trabajo y utilice el sentido común cuando trabaje con el clavador. No utilice el clavador cuando esté cansado, después de haber consumido drogas o alcohol, o mientras esté bajo la influer medicamentos.

Un momento de despiste cuando se utiliza el clavador aumenta el riesgo de lesiones.

(2) Utilice ropa adecuada. No utilice ropa suelta o joyas. Recójase el pelo. Mantenga el pelo, la ropa y los guantes alejados de las partes móviles.

La ropa suelta, las joyas o el pelo largo aumentan el riesgo de lesiones, ya que podrían pillarse con las partes móviles.

(3) Evite una puesta en marcha involuntaria. Asegúrese de que el interruptor está apagado antes de conectar el aparato al suministro de aire. No transporte el clavador con el dedo colocado en el interruptor o lo conecte al suministro de aire con el interruptor encendido.

(4) ADVERTENCIA - Desconecte el clavador del suministro de aire antes de realizar ajustes, realizar el mantenimiento del clavador, eliminar atascos, tocar la palanca de empuje, fije o quite la tapa del morro, cuando no usando, al salir del área de trabajo, al dejar el

clavador fuera de la supervisión o el control del operador, al cargar o descargar el clavador, al entregárselo a otra persona, al elevar, bajar o mover en cualquier otra forma el clavador a una nueva ubicación. No trate de desatascar o reparar el clavador salvo que haya desconectado el conducto de aire del clavador y retirado todos los clavos que queden en el mismo. El clavador no deberá dejarse nunca desatendido, ya que podría ser utilizado por personas no familiarizadas con el mismo, pudiéndose lesionar. Dichas medidas de precaución reducen el riesgo de lesiones.

(5) No estire el cuerpo. Mantenga los pies bien clavedocados y el equilibrio en todo momento. El mantener los pies bien colocados y el equilibrio permite un mayor control del clavador en situaciones inesperadas.
(6) Utilice equipo de seguridad. Deberán utilizarse una máscara para el polvo, zapatos de seguridad anti-deslizamiento y un casco para las condiciones aplicables.

(7) DE ADVERTENCIA - Riesgo de pérdida auditiva. Lleve protección auditiva.

La protección auditiva deberá tener una Calificación de reducción de ruido (NRR) determinada de acuerdo con las reglas de la Agencia de Protección Medioambiental de los Estados Unidos que sea adecuada para la exposición al ruido.

(8) Utilice siempre protección para la cabeza. Utilice siempre protección para la cabeza para protegerse de objetos que salgan despedidos.
(9) No coloque la manguera o el clavador en su cuerpo.

Coloque la manguera en la estructura para reducir el riesgo de pérdida de equilibrio en caso de que manguera se mueva.

(10) ADVERTENCIA - Clave clavos solo en una superficie de trabajo adecuada. No clave los clavos en otros clavos. Esto podría hacer que los clavos se desvién y golpeen a alguna persona, o hagan que el clavador reaccione y provoque lesiones.

SEGURIDAD — Continuación

ADVERTENCIA

3. Uso y cuidado del clavador

(1) Utilice agarraderas u otra forma práctica de fi jación y apoye la pieza de trabajo sobre una plataforma estable.

Sujetar el trabajo con las manos o contra el cuerpo es inestable y podría causar una pérdida de control.

(2) No fuerce el clavador. Utilice el clavador correcto para la aplicación. El clava trabajo mejor y de forma más segura a la velocidad a la que el clavador está diseñado.
(3) No utilice el clavador s enciende o apaga el clavador. Los clavadores que no pueden controlarse con el interruptor son peligrosos y deberán repararse. 4. (1)

No utilice clavadores defectuosos o que funcionen de forma anormal. Si el clavador funciona de forma anormal, hace o parece estar defectuoso, deje de utilizarlo inmediatamente y llévelo a un centro de servicio autorizado de metabo HPT para su reparación.

(4) Desconecte el clavador de antes de realizar cualquier ajuste, cambiar accesorios o guardar el clavador. Dichas medidas de seguridad preventivas reducen el riesgo de que el clavador se ponga en marcha involuntariamente.
(5) Guarde el clavador fuera del alcance de los niños y de las personas no capacitadas para su uso cuando no se utilice. Los clavadores son peligrosos en manos de usuarios no capacitados.
(6) Mantenga el clavador con cuidado. Mantenga el clavador limpio y lubricado para un funcionamiento mejor y más seguro.
(7) Verifi que el fallo de alineación o de unión de las partes móviles, la rotura de las partes y otras condiciones que puedan afectar a la operación del clavador.

Si el clavador está dañado, llévelo a reparar antes de utilizarlo. Debido a la alta presión de aire en el clavador, las grietas en la superficie son peligrosas. Para evitarlo, no deje que se caiga el clavador ni lo golpee contra superficies duras, y no arañe o haga grabaciones en el mismo. Muchos accidentes se mantenimiento incorrecto de los clavadores. Existe riesgo de explosión si el clavador está dañado.

(8) No utilice el clavador si no está en orden de operación adecuado. Etiquetas y divisiones físicas deberán ser usadas para el control.
(9) Utilice solo accesorios identifi cados por metabo HPT para el clavador específico. El uso de accesorios con el clavador no previstos aumenta el riesgo de lesiones.
(19) Utilice solo los plavos indicados en la sección Accesorios de este manual. Los clavos que metabo HPT no identifi que para su utilización con s este clavador podrían producir un riesga de lesiones o podrían dañar el clavador cuando se utilicen en el mismo.

4. Mantenimiento

(1) El mantenimiento de la herramienta deberá ser realizado sólo por personal de reparación cualifi cado.
(2) Cuando realice el mantenimiento de un clavador, utilice sólo piezas de repuesto idénticas. Utilice solo piezas autorizadas.
la (3). Utilice solo los lubricantes suministrados con el clavador o especificados por metabo HPT.

5. Fuente de aire

(1) No realice la conexión nunca a una fuente de aire que pueda superar 200 psi (13.7 bar 14 kgf/cm ^2 ) si un regulador falla.

El exceso de presión en el clavador podría provocar una explosión, un funcionamiento anormal, una rotura del clavador o lesiones graves.

120 psi 120 psi

NO SUPERE 120 psi (8.3 bar 8.5 kgf/cm ^4 ).

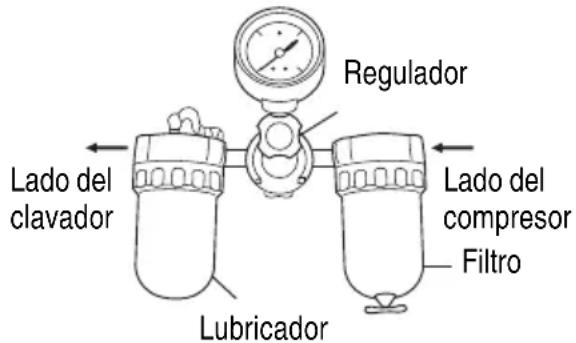

Utilice solo aire comprimido limpio, seco y regulado a la presión nominal o dentro del rango de presión nominal tal como se indique en el clavador.

Antes de utilizar el clavador, compruebe siempre que la fuente de aire se ha ajustado a la presión de aire nominal o dentro del rango aire-presión nominal.

(2) No utilice nunca gases reactivos, como oxígeno, dióxido de carbono, gases combustibles o botellas de gas como fuente de a clavador. Dichos gases podrían explotar y producir lesiones graves.

SEGURIDAD — Continuación

ADVERTENCIA

6. Otros

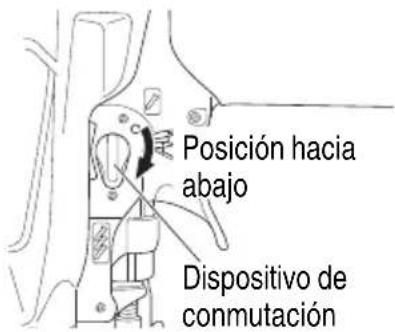

(1) Antes de empezar a trabajar, verifi que el dispositivo de conmutación para la operación de sujeción.

Este clavador metabo HPT incluye un dispositivo de conmutación para la operación de sujeción.

Antes de empezar a trabajar, verifique el ajuste del dispositivo de conmutación para la operación de clavado.

Si el dispositivo de conmutación para la operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente.

(2) Seleccione siempre el dispositivo de conmutación que sea apropiado para la aplicación y la capacitación del operador.
(3) Al cambiar entre SECUENCIAL SIMPLE y POR CONTACTO, desconecte la manguera d remueva todos los clavos.
(4) Cuando el gancho e únicamente con el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE y no con el MECANISMO DE ACTUACIÓN POR CONTACTO.
(5) Tenga cuidado del doble fuego y de ser golpeado por el clavador debido al retroceso. Luego de clavar un clavo, el clavador podría retroceder causando que se aleje de la superfi cie de trabajo.

Para reducir el riesgo de lesión, controle el retroceso:

1) Manteniendo siempre el control del clavador.
2) Permitiendo que el retroceso aleje el clavador de la superfi cie de trabajo.
3) No resistiéndose al retroceso de forma que el clavador se fuerce de nuevo hacia la superfi cie de trabajo. En "MECANISMO DE ACCIONAMIENTO DEL CONTACTO", si se permite que la palanca de empuje vuelva a contactar con la superfi cie de trabajo antes de soltar el gatillo, ocurrirá una descarga no deseada de un clavo. Para evitar este doble fuego no deseado,

○ Operación intermitente (Disparo de gatillo)

① Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.
② Jale el gatillo rápida y fi rmemente.

○ Funcionamiento continuo (Presione el disparo de palanca)

① Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN DE

CONTACTO.

② No presione el clavador contra la madera con una fuerza excesiva.
③ Retire el clavador de la madera después de efectuar el clavado.

4) Manteniendo la cara y las partes del cuerpo alejadas del clavador.

(6) No utilice nunca un acoplador sin descarga con el clavador. Si utiliza un acoplador sin descarga en el clavador, éste podría permanecer cargado con aire después de haberlo desconectado y, por lo tanto, disparar un clavo incluso después de haberlo desconectado. El clavador y la manguera de aire deben contar con un acople de manguera, de manera que se pueda remover toda la presión del clavador al desconectar la junta de acoplamiento.

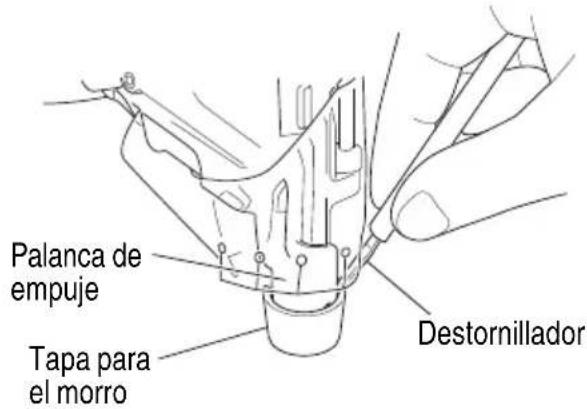

(7) Compruebe la palanca de empuje antes de la utilización. Cerciórese de que la palanca de empuje funciones adecuadamente y de que no está in utilizada, desconectada o modificada. (La palanca de empuje puede denominarse "Seguridad"). No utilice nunca el clavador a menos que la palanca de empuje funciones adecuadamente, ya que de lo contrario el clavador podría disparar inesperadamente un clavo. No cambia ni quite la palanca de empuje, ya que de lo contrario la palanca de empuje se volverá inoperable.

(8) Mantenga todos los tornillos y cubiertas bien apretados en su lugar. Mantenga todos los tornillos y cubiertas firmemente apretados. Compruebe periódicamente su condición.

No utilice nunca el clavador si hay piezas perdidas o dañadas.

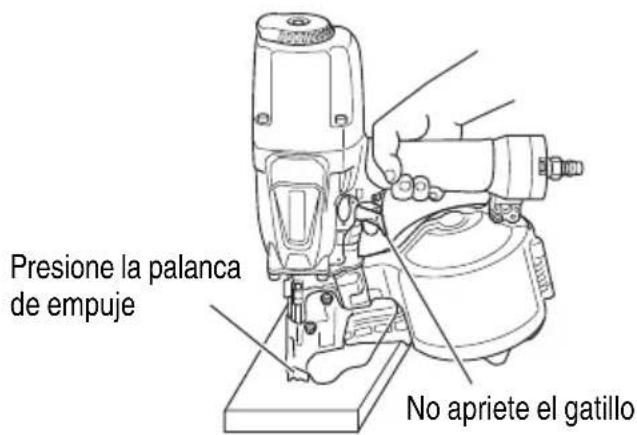

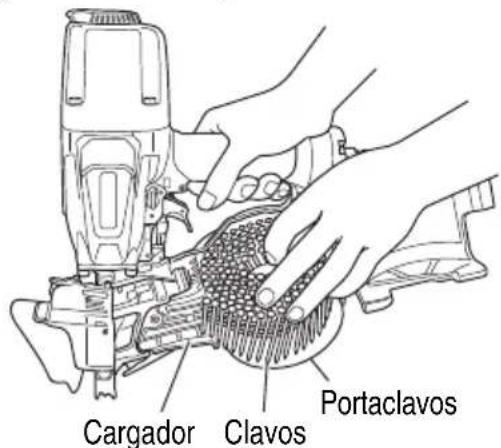

(9) No cargue clavos con el gatillo o la palanca de empuje presionada. Cuando cargue clavos en el clavador, o cuando conecte la manguera de aire,

1) no apriete el gatillo;
2) no presione la palanca de empuje; y
3) mantenga el clavador apuntado hacia abajo.

(10) Mantenga las manos y el cuerpo alejados del cabezal de disparo durante su uso. No coloque las manos ni los pies a menos de 8 pulgadas (200 mm) de la cabeza de salida de clavos. Si la pieza de trabajo desvía los clavos o si éstos salen del punto de introducción puede sufrir lesiones serias.

(11) Cuando trabaje cerca del borde de una pieza de trabajo o en ángulos muy agudos, o al clavar clavos en una pieza de trabajo fina, tenga cuidado

SEGURIDAD — Continuación

ADVERTENCIA

para minimizar la aparición de virutas, astillas y divisiones, o el vuelo libre, el rebote o la perforación de los clavos, ya que podrían causar lesiones.

(12) No clave nunca clavos desde ambos lados de una pared al mismo tiempo. Los clavos podrían traspasar el panel y lesionar a la persona que se encuentra en el lado opuesto.
(13) Tenga cuidado adicional cuando clave clavos con el clavador en paredes existentes u otras áreas ciegas, para evitar el contacto con objetos (p. ej. cables, tuberías) o personas ocultas que se encuentren en el otro lado.
(14) Compruebe si hay cables activos. Evite el riesgo de descargas eléctricas comprobando si hay cables activos escondidos en paredes, suelos o techos. Abra el disyuntor para asegurarse de que no quedan cables activos.
(15) No levante, tire del clavador ni lo baje jalando de la manguera.
(16) No desconecte la manguera de aire del clavador con el dedo puesto en el gatillo. El clavador podría disparar un clavo cuando reconectase el suministro de aire.

(17) MANEJE CORRECTAMENTE EL CLAVADOR. Maneje el clavador de acuerdo con las instrucciones de este manual. No permita que el clavador sea utilizado por niños, personal no autorizado o personasque no estén familiarizadas con su funcionamiento.
(18) No utilice nunca el clavador para apli que no sean las especificadas en este manual.
(19) No modifique ni altere nunca el clavador. Si lo hiciera podría funcional mal y provocar lesiones.
(20) No quite el tapón guardapolvo. Podrían salir despedidos fragmentos de los sujetadores de intercalación de plástico o alambre.

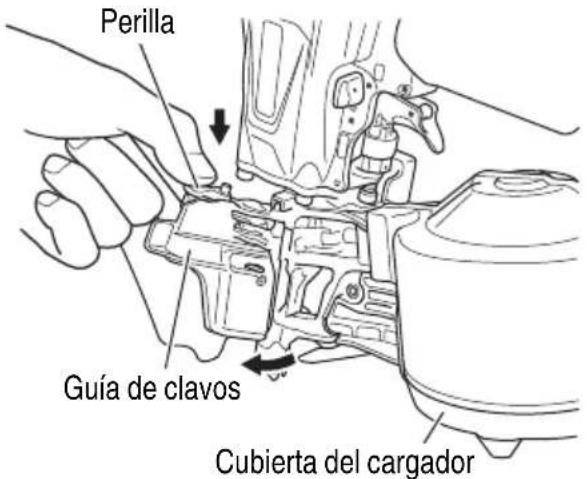

(21) Cierre la guía de los clavos y no la abra durante la operación. Si clavase clavos con la guía c misma abierta, éstos podrían desviarse de la pieza de trabajo.
(22) Desconecte la manguera de aire cuando gancho.

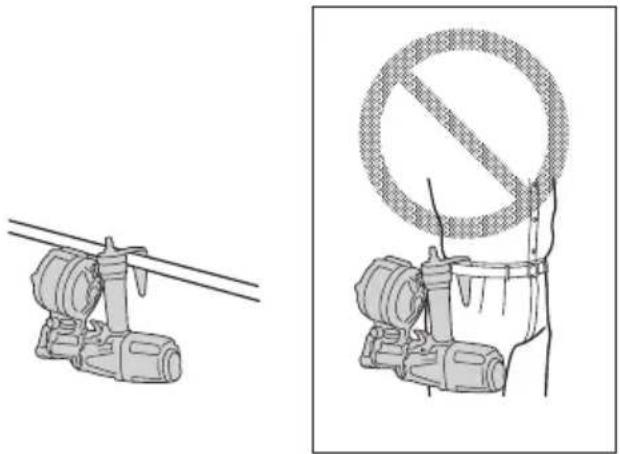

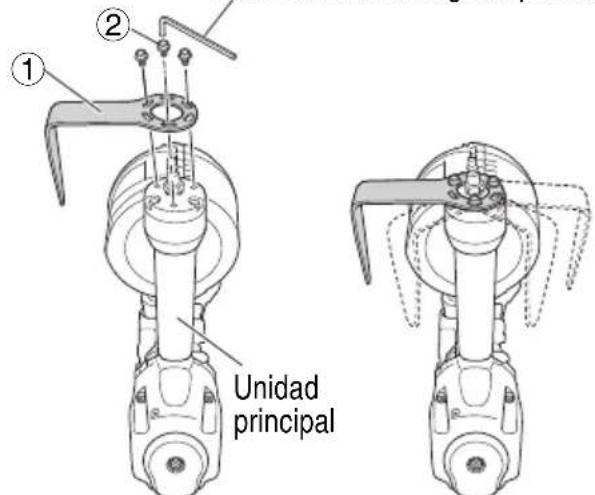

(23) No fije el gancho en ubicaciones altas o inestables. Además, no lo fi je en el cuerpo, la ropa, el cinturón u otros útiles personales.

RESPONSABILIDADES DEL EMPLEADOR, EL PROPIETARIO DE LA HERRAMIENTA Y EL OPERADOR DE LA HERRAMIENTA

1. Asegúrese de que este MANUAL esté al alcance de los operadores y del personal de mantenimiento.
2. Seleccione un dispositivo de conmutación apropiado considerando las aplicaciones para las que se usa el clavador.
3. Capacite al operador en el uso seguro del clavador, como se describe en este MANUAL.
4. Asegúrese de que solo las personas que hayan leído y comprenden este MANUAL utilizan el clavador.

5. Asegúrese de que los clavadores son usados únicamente cuando los operadores y otras personas que se encuentran en el área de trabajo llevan PROTECCIÓN OCULAR y otro equipo de protección personal apropiado, como PROTECCIÓN DE CABEZA, OÍDOS Y PIES.

6. Recalque que el operador y las demás personas que se encuentren en el área de trabajo necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.

7. Asegúrese de que los clavos son conservados en estado de operación seguro según se describe en este MANUAL.
8. Mantenga adecuadamente el clavador.
9. Asegúrese de que solo el personal cualificado repara el clavador.
10. Asegúrese de que los clavadores que requieren reparación se remueven del servicio, y de que son utilizadas etiquetas y división física como método de control.

¡GUARDE ESTE MANUAL AL ALCANCE DE CUALQUIERA!

OPERACIÓN

NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad este clavador.

Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propio clavador.

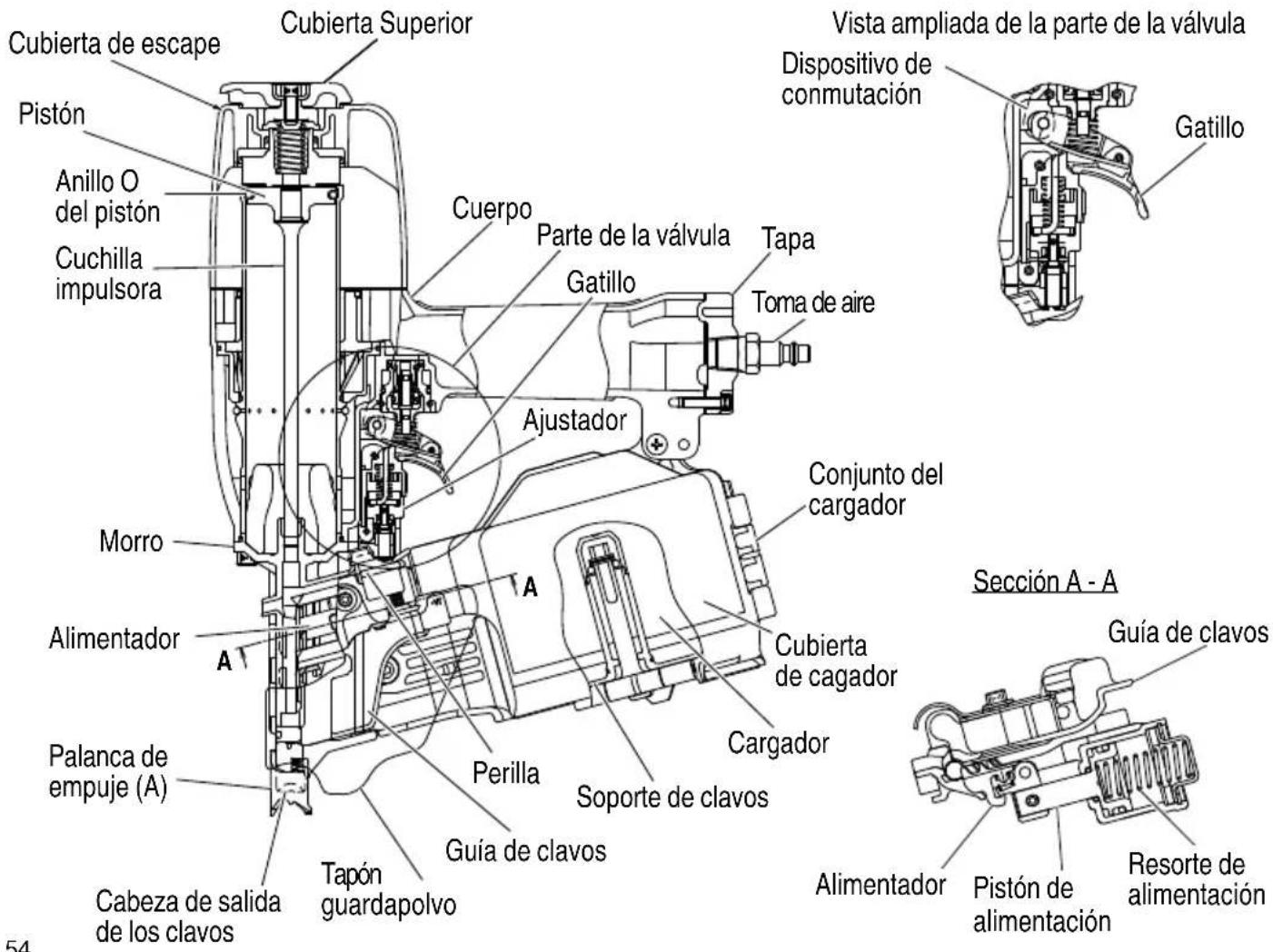

NOMENCLATURA

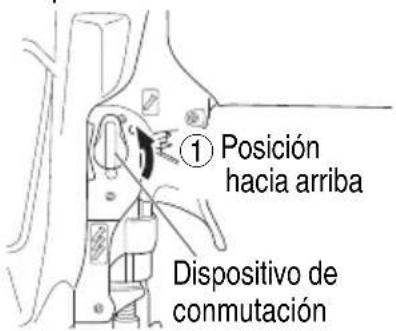

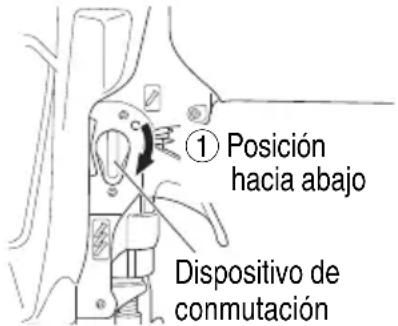

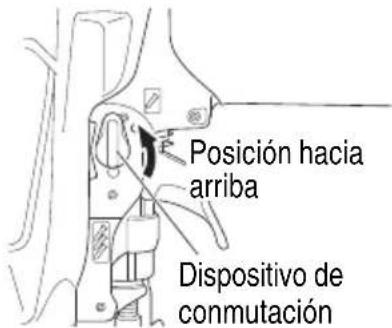

Dispositivo de conmutación para la operación de clavado
Dispositivo de conmutaciónMECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE(Dispositivo de conmutación: posición hacia arriba)	Dispositivo de conmutaciónMECANISMO DE ACTUACIÓN POR CONTACTO(Dispositivo de conmutación: posición hacia abajo)

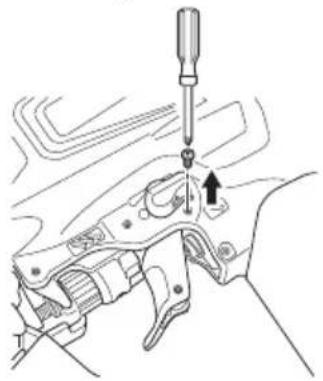

● Si el tornillo está montado, la herramienta se fijará en ACTUACIÓN SECUENCIAL SIMPLE.● Para utilizar el modo ACTUACIÓN POR CONTACTO, el tornillo deberá ser removido siguiendo los pasos de la sección “Cómo remover el tornillo” en “MÉTODOS DE OPERACIÓN”. [IMAGE] Tornillo

Cubierta de escape Pistón Anillo O del pistón Cuchilla impulsora Morro Alimentador Palanca de empuje (A) Cabeza de salida de los clavos Cubierta Superior Cuerpo Parte de la válvula Gatillo Ajustador Perilla Tapón guardapolvo Guía de clavos Soporte de clavos Cuierta de cagador Tapa Toma de aire Conjunto del cargador Ajustador Ajustador Gatillo Vista ampliada de la parte de la válvula Dispositivo de conmutación Sección A - A Cugierta de cagador Cargador Alimentador Pistón de alimentación Resorte de alimentación

ESPECIFICACIONES

Presión de operación 70 – 120 psi (4.9 – 8.3 barias, 5 – 8.5 kgf/cm)
DimensionesLongitud × Altura × Anchura	10-11/16" × 13-3/8" × 5-3/16"(271 mm × 339 mm × 132 mm)
Peso 5.7 libras (2.6 kg)
Capacidad de clavos 200 – 300 clavos (1	ristral)
Consumo de aire	.064 pies3/ciclo a 100 psi(1.8 litros/ciclo a 6.9 barias)(1.8 litros/ciclo a 7 kgf/cm2)
Entrada de aire Rosca 3/8 NPT

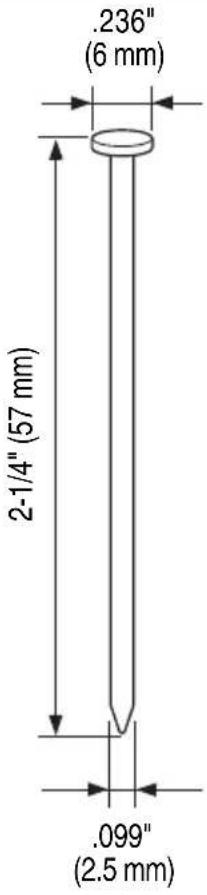

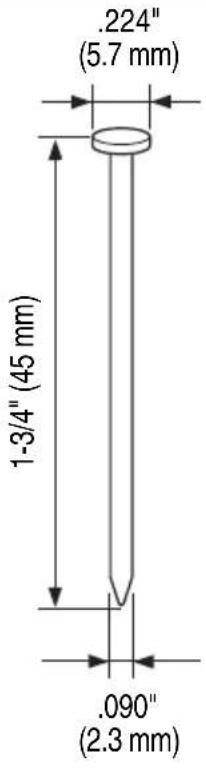

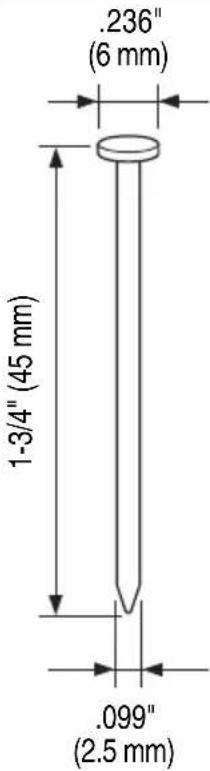

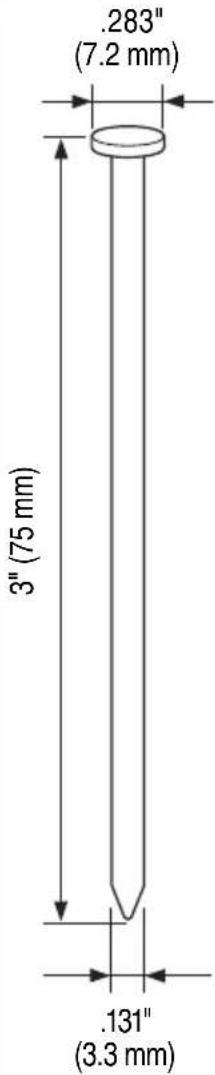

SELECCIÓN DE CLAVOS

ADVERTENCIA

- Asegúrese de usar únicamente puntas legítimas metabo HPT para el NV75A5. El uso de otras puntas puede producir un fallo de funcionamiento de la herramienta y/o la rotura de la punta, lo provocaría a su vez lesiones de gravedad.

Con este clavador solamente podrán utilizarse los clavos indicadas en la tabla siguiente.

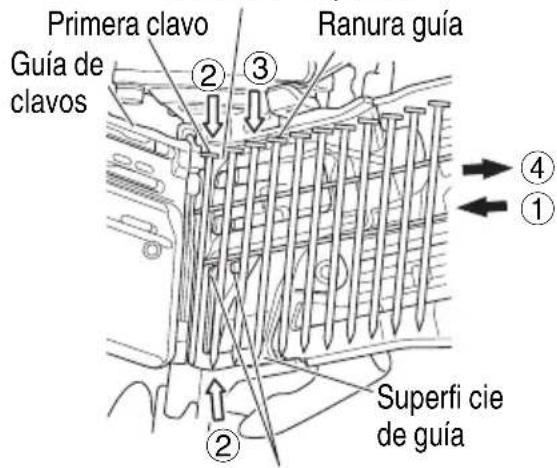

Clavos en ristra unidas con alambre	Clavos en ristra unidas con alambre Clavos en ristra unidas con cinta
	Mín. Máx. Mín. Máx.
Clavos en ristra unidas con cinta

ACCESORIOS

ADVERTENCIA

- Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento del clavador y resultar en lesiones.

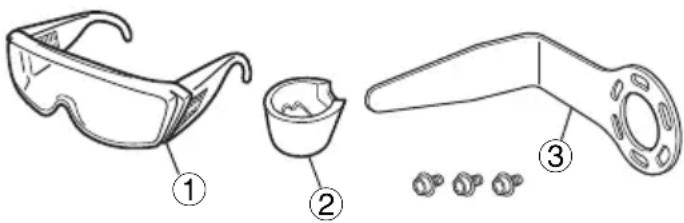

ACCESORIOS ESTÁNDAR

① Gafas protectoras para los ojos ....1

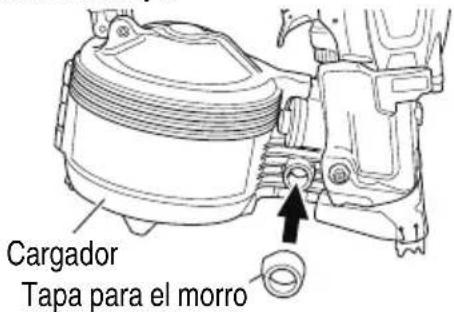

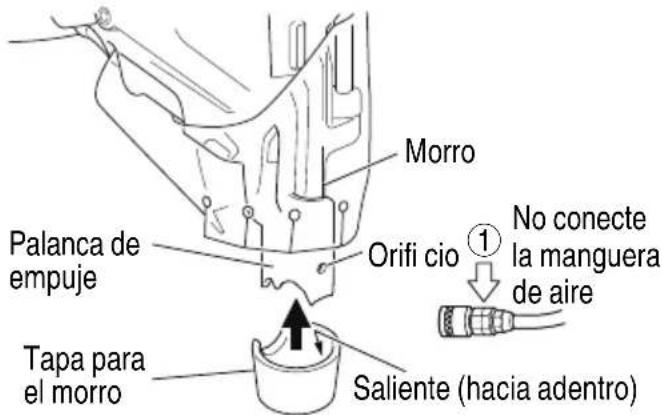

② Tapa para el morro ....1
③ Gancho ....1

○ Lubricante para herramientas neumáticas Aceitador de .8 onzas. (25 cc) (Núm. de código 877153)

Aceitador de 4 onzas. (120 cc)

(Núm. de código 874042)

Lata de 1 cuarto de galón (1 litro)

(Núm. de código 876212)

NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

APLICACIONES

○ Construcción de pisos y paredes
○ Revestimiento de paredes, verjas, pisos
○ Revestimiento de paredes y tejados
○ Construcción de casas móviles y viviendas modulares
○ Construcción de cajones y plataformas para mercancías

NOTA:

○ Dependiendo del material, en algunos casos no se podrán clavar clavos de .131" × 3" (3.3 mm × 75 mm). Antes de comenzar el trabajo real, clave algunos clavos de prueba.
○ Los clavos de aluminio se podrían doblar cuando se utilicen sobre superfi cies duras.
Efectúe la prueba antes del uso.

ANTES DE LA OPERACIÓN

Lea la sección titulada "SEGURIDAD" (páginas 49 - 53).

Antes de la utilización, cerciórese de lo siguiente.

ENTORNO DE TRABAJO

ADVERTENCIA

• En el lugar de trabajo no deberá haber gases, líquidos, ni demás objetos infl amables.
• No permita que en el área de trabajo haya niños ni demás personas no autorizadas.

SUMINISTRO DE AIRE

PELIGRO

- No utilice gases reactivos ni otros gases embotellados. Podría producirse una explosión.

ADVERTENCIA

• No conecte nunca el clavador a una presión que pueda sobrepasar potencialmente 200 psi (13.7 bares 14 kgf/cm²) si un regulador falla.

• No utilice nunca un acoplador sin descarga con el clavador.

• Fuente de propulsión

○ Utilice solamente aire comprimido limpio, seco, y regulado como fuente de propulsión para este clavador.
○ Los compresores de aire para suministrar aire comprimido a este clavador deberán cumplir los requisitos de la última versión de la norma B 19.3 ANSI “Normas de Seguridad para Compresores para Industrias de Procesos”.
○ La humedad o el aceite en el compresor de aire puede acelerar el desgaste y la corrosión del clavador. Drénelo diariamente.

1. Filtro-Regulador-Lubricador

○ Utilice un regulador con una presión de 0 – 120 psi (0 – 8.3 barias 0 – 8.5 kgf/cm²).

Las unidades de filtro-regulador-lubricador ofrecen la condición óptima para el clavador y prolongan su duración útil.

Estas unidades deberán utilizarse siempre.

Filtro ...... El fi ltro elimina la humedad y la suciedad del aire comprimido.

Drene diariamente el clavador a menos que tenga instalado un dispositivo de drenado automático.

Mantenga limpio el filtro realizando regularmente su mantenimiento.

Regulador .....El regulador controla la presión de operación para poder utilizar con seguridad el clavador.

Inspeccione el regulador antes de la operación a fin de asegurarse de que funcione adecuadamente.

Lubricador ... El lubricador rocía aceite al clavador.

Inspeccione el lubricador antes de utilizarlo para comprobar si el suministro de lubricante es adecuado.

Utilice lubricante para herramientas neumáticas metabo HPT.

Regulador Lado del clavador Lado del compresor Filtro Lubricador

3. Manguera de aire

Las mangueras de suministro de aire comprimido deben tener una presión operativa mínima igual o mayor que la presión procedente de la fuente de potencia si un regulador falla, o 150 psi (10.4 bares 10.6 kgf/cm ^2 ), el valor que sea mayor.

4. Consumo de aire

Utilizando la tabla de consumo de aire y la fórmula de tamaño del compresor de aire, busque el tamaño de compresor correcto.

Tabla de consumo de aire

Presión de operación	psi (barias) (kgf/cm2)	80 (5.5) (5.6)	90 (6.2) (6.3)	100 (6.9) (7)
Consumo de aire	pies3/ciclo (litros/ciclo)	.048 (1.4)	.055 (1.6)	.064 (1.8)

Fórmula de tamaño del compresor

Cantidad de aire requerida

× promedio de clavos clavados cada minuto por clavador
× consumo de aire a la presión dada
× factor de seguridad (siempre 1.2)

Ejemplo: 2 clavadores funcionando a 100 psi para clavar 30 clavos por minuto

Cantidad de aire requerida

= 2 × 30 × .064(1.8) × 1.2
=4.6 CFM ((pies ^3 /min) (130 litros/min))

Después de haber realizado los cálculos indicados arriba, tendrá que buscar un compresor que proporcione 4.6 CFM de aire, que es el valor requerido.

LUBRICACIÓN

Es muy importante que el clavador esté adecuadamente lubricado.

Sin la lubricación apropiada, el clavador no trabajará correctamente y las piezas se desgastarán prematuramente.

○ Utilice lubricante para herramientas neumáticas metabo HPT.

No utilice aceite detergente ni aditivos. Estos lubricantes dañarían las juntas tóricas y demás piezas de caucho. Esto haría que el clavador funcionase mal.

○ Habrá que utilizar siempre unidades de filtro-regulador-lubricador.
Mantenga el lubricador lleno con lubricante para herramientas neumáticas metabo HPT.

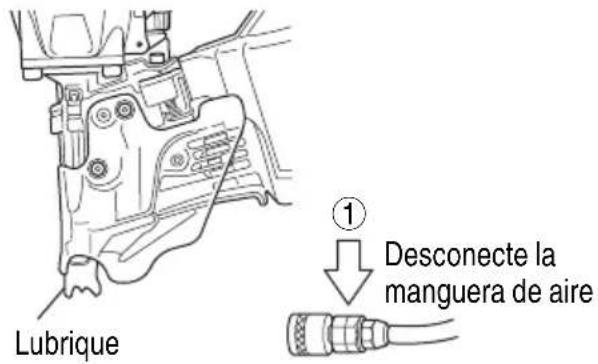

Si no dispone de lubricador, aplique 5 – 10 gotas de lubricante para herramientas neumáticas metabo HPT a la entrada de aire del clavador dos veces al día.

CUIDADOS PARA CLIMAS FRÍOS

○ No guarde el clavador en lugares fríos.

Déjelo en un lugar cálido antes de comenzar a trabajar.

○ Si el clavador está frío, póngalo en un lugar cálido y deje que se caliente antes de utilizarlo.

① Reduzca la presión de aire a 64 psi (4.4 barias 4.5 kgf/cm²).
② Quite todos los clavos del clavador.
③ Conecte la manguera de aire y dispare (disparo en vacío) el clavador.

La reducción de la presión de aire será suficiente para disparar en vacío el clavador.

La operación a baja velocidad tiende a calentar las partes móviles.

⚠️ PRECAUCIÓN

- No dispare en vacío el clavador a alta presión.

PRUEBA DEL CLAVADOR

PELIGRO

Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especificaciones ANSI Z87.1. Las gafas ordinarias no brindan una protección adecuada.

ADVERTENCIA

- No utilice nunca el clavador a menos que la palanca de empuje funcione adecuadamente.

Antes de comenzar el traba utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado.

Si se produce alguna operación anormal, deje de utilizar el clavador y póngase inmediatamente en contacto con un centro de reparaciones autorizado por metabo HPT.

(1) DESCONECTE LA MANGUERA DE AIRE DEL CLAVADOR.

QUITE TODOS LOS CLAVOS DEL CLAVADOR.

□ TODOS LOS TORNILLOS DEBERÁN ESTAR APRETADOS.

Si hay algún tornillo fl ojo, apriételo.

NO presione ni coloque la palanca de empuje sobre ninguna superfi cie.

NO FUERCE NI USE HERRAMIENTAS PARA OPERAR EL INTERRUPTOR.

Ajuste el dispositivo de conmutación a la posición hacia arriba (MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE).

(Ajuste el dispositivo de conmutación a la posición completamente hacia arriba, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

Posición hacia arriba Dispositivo de conmutación

(3) Ajuste la presión del aire a 70 psi (4.9 barias 5 kgf/cm ^2 ). Conecte la manguera de aire.

□ EL CLAVADOR NO DEBERÁ TENER FUGAS DE AIRE.

(4) Retire el dedo del disparador y presione la palanca de empuje contra la madera.

□ EL CLAVADOR NO DEBERÁ FUNCIONAR.

Presione la palanca de empuje No apriete el gatillo

(5) Retire la palanca de empuje de la madera.

Seguidamente, dirija el clavador hacia abajo, jale el gatillo y espere en esa posición durante 5 segundos o más.

□ EL CLAVADOR NO DEBERÁ FUNCIONAR.

(6) En primer lugar, tire del gatillo.

A continuación, presione la palanca de empuje contra la madera.

□ EL CLAVADOR NO DEBERÁ FUNCIONAR.

(7) ① Sin tocar el gatillo, presione la palanca de empuje contra la pieza de trabajo.

A continuación, tire del gatillo.

□ EL CLAVADOR DEBERÁ FUNCIONAR.

Si se deja el tornillo, omita los pasos del (8) al (10) y continúe desde el paso (11).

→ Si el tornillo está montado, la unidad puede operarse en el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

Remueva el gancho, si está montado.

→ Cuando el gancho esté montado, no opere la herramienta con el MECANISMO DE ACTUACIÓN POR CONTACTO.

NO empuje ni coloque la palanca de empuje sobre ninguna superfi cie.

NO FUERCE NI USE HERRA OPERAR EL INTERRUPTOR.

Ajuste el dispositivo de conmutación a la posición hacia abajo (MECANISMO DE ACTUACIÓN POR CONTACTO).

(Ajuste el dispositivo de conmutación a la posición completamente hacia abajo, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

Posición hacia abajo Dispositivo de conmutación

(9) Ajuste la presión del aire a 70 psi (4.9 bar 5 kgf/cm ^2 ). Conecte la manguera de aire.

□ EL CLAVADOR NO PUEDE PRESENTAR FUGAS DE AIRE.

(10) Con el clavador alejado de la madera, tire del gatillo.

A continuación, presione la palanca de empuje contra la madera.

□ EL CLAVADOR DEBERÁ FUNCIONAR.

(11) A continuación, presione la palanca de empuje contra la pieza de trabajo.

Ahora tire del gatillo.

□ EL CLAVADOR DEBERÁ FUNCIONAR.

(12) Si no observa nada anormal, cargue clavos en el clavador.

Clave en la pieza de trabajo los mismos clavos que vaya a utilizar en la aplicación real.

□ EL CLAVADOR DEBERÁ FUNCIONAR ADECUADAMENTE.

AJUSTE DE LA PRESIÓN DE AIRE

ADVERTENCIA

120 psi 120 psi

No sobrepase 120 psi (8.3 barias 8.5 kgf/ cm²).

Ajuste la presión del aire al valor recomendado, 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm ^3 ) de acuerdo con la longitud de los clavos y la dureza de la pieza de trabajo.

La presión de aire correcta es la más baja con pueda realizarse el trabajo. La utilización con una presión de aire más alta de la requerida lo forzará innecesariamente.

CARGA DE CLAVOS

ADVERTENCIA

• Cuando cargue los clavos en el clavador,
  1) no apriete el gatillo,
  2) no apriete la palanca de empuje, y
  3) mantenga el clavador apuntando hacia abajo.

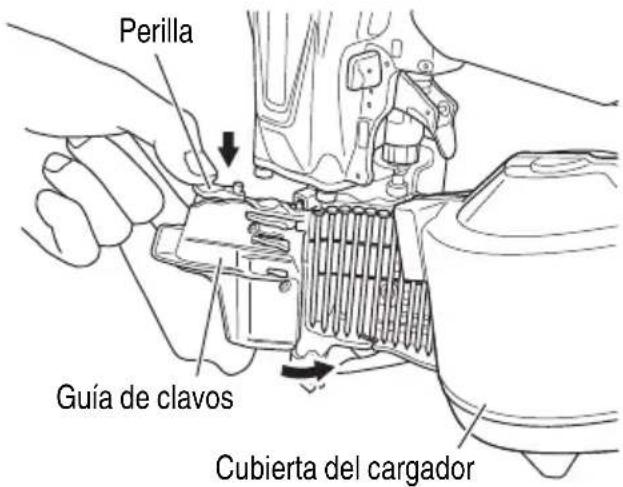

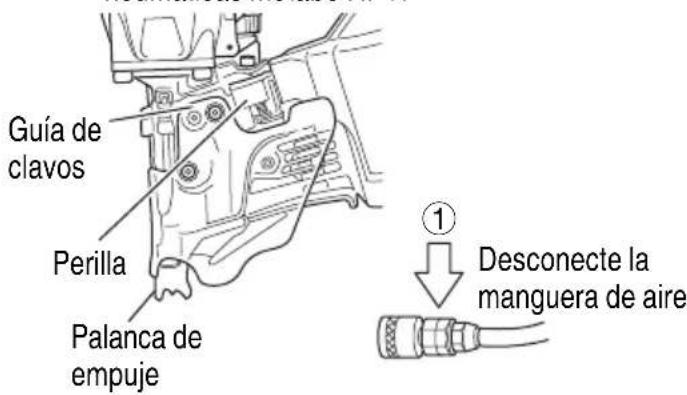

(1) Sujete la guía de clavos y la perilla con los dedos. Presione la perilla hacia abajo y abra la guía de clavos.

Luego abra la cubierta del cargador.

Perilla Guía de clavos Cubierta del cargador

(2) Ajuste la posición de la placa de acuerdo con la longitud de los clavos.

Los clavos no serán alimentados correctamente sin haber ajustado debidamente la placa.

Cargador Portaclavos Cubierta del cargador

NOTA: Antes de cargar los clavos en el cargador, a la que ajuste la placa. Si se cerrara la cubierta a la del clavador, sin ajustar correctamente la placa, sea podrá dañar el portaclavos.

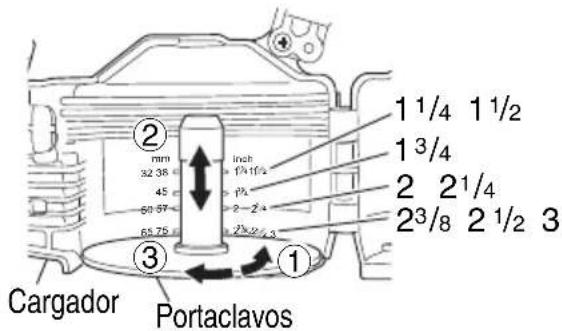

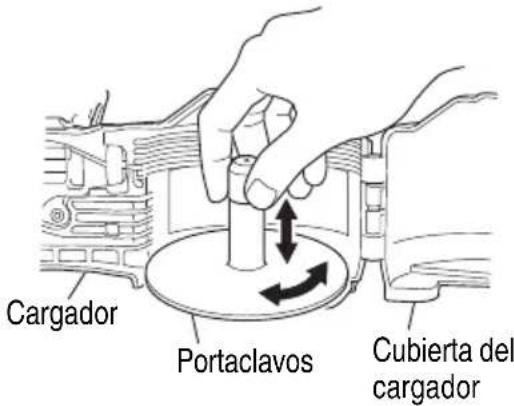

① Gire el portaclavos aproximadamente 90 grados en el sentido contrario a las agujas del reloj.
② Deslice en la dirección vertical posible. Levante o baje el portaclavos según las diferentes longitudes de los clavos.
③ Ajuste la placa guiándose por los puntos de referencia de la longitud de los clavos de la cubierta del cargador, y gire el portaclavos 90 grados en el sentido de las agujas del reloj hasta escuchar un "clic".

Cargador Portaclavos ① ② ③ ④ 1 1/4 1 1/2 1 3/4 2 2 1/4 2 3/8 2 1/2 3

(3) Coloque los clavos del rollo dentro del cargador. Desenrolle el número de clavos necesario hasta llegar al orifi cio de impulsión.

Cargador Clavos Portaclavos

(4) ① Desbobine sufi cientes clavos para llegar al orifi cio de impulsión.

Clavos intercalados con alambre

② Inserte la primera clavo en el orifi cio de impulsión y la segunda entre las dos uñas del alimentador.
③ Fije las cabezas de las clavos en la ranura guía.

Orifi cio de impulsión

Primera clavo Guía de clavos ② ③ Ranura guía ④ ① Superfi cie de guía

Alimentador

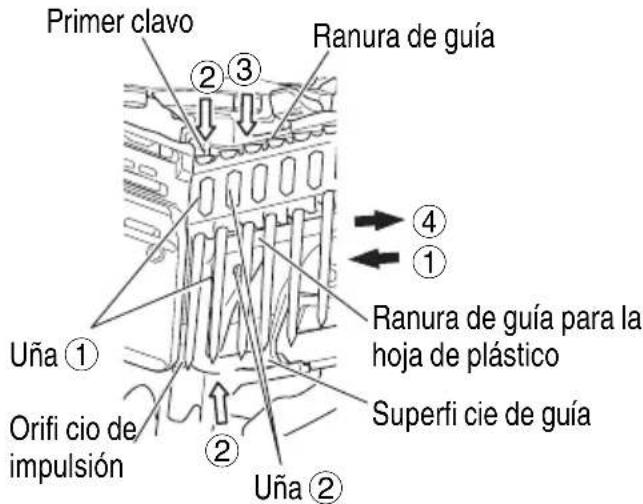

Clavos intercalados don hoja de plástico

② Inserte el primer clavo en el orifi cio de impulsión y el segundo entre las dos uñas del alimentador.
③ Coloque la cabeza del clavo y el lado superior de la hoja de plástico en la ranura de guía.

Fije el lado inferior de la hoja de plástico ranura de guía de las hojas de plástico.

Primer clavo ②③ Ranura de guía Uña ① Orifi cio de impulsión ② Uña ② ④ ① Ranura de guía para la hoja de plástico Superfi cie de guía

④ Empujando las clavos hacia la derecha, oscile la guía de clavos para cerrarla.

(5) Cierre primero la cubierta del cargador y cierre la guía de clavos.

Perilla Guía de clavos Cubierta del cargador

NOTA: Tenga cuidado de no deformar los alambres intercalados ni de desenganchar los clavos de la superfi cie de guía.

De lo contrario, la guía de clavos no se podr cerrar correctamente.

(6) Asegúrese de que la perilla esté bloqueada correctamente.

OPERACIÓN DEL CLAVADOR

Lea la sección titulada "SEGURIDAD" (páginas 49 - 53).

en la

PELIGRO

Los operadores y demás personas que se encuentren en el área de trabajo DEBEN usar gafas protectoras con blindajes laterales que cumplan con las especifici caciones ANSI Z87.1. Las gafas ordinarias no brindan una protección adecuada.

ADVERTENCIA

• Solo las personas que hayan leído y comprenden este MANUAL pueden utilizar el clavador.
• No dirija NUNCA la herramienta hacia sí mismo o hacia otras personas del área de trabajo.

- Mantenga los dedos ALEJADOS del gatillo cuando no clave clavos, para evitar descargas accidentales.

- Conozca y comprenda el sistema de clavador que está utilizando.

Por favor lea y comprenda los “Métodos de operación” descritos más abajo.

- Inspeccione el clavador antes de operarlo para determinar el sistema de accionamiento.

Antes de empezar a trabajar, verifi que el dispositivo de conmutación para la operación de clavado.

Este clavador metabo HPT incluye un dispositivo de conmutación para la operación de clavado.

Antes de empezar a trabajar, verifi que el ajuste del dispositivo de conmutación para la operación de clavado.

Si el dispositivo de conmutación para la operación de clavado no está debidamente ajustado, el clavador no funcionará correctamente.

- Nunca coloque las manos o el cuerpo a menos de 8 pulgadas (200 mm) del cabezal de disparo cuando lo use.

- No clave clavos en otros clavos, los clavos pueden rebotar y herir a alguien.

- No accione el clavador a menos que esté fi rmemente colocado contra la pieza de trabajo.

- Cuando trabaje cerca del borde de una pieza de trabajo o en ángulos muy agudos, o al clavar clavos en una pieza de trabajo fi na, tenga cuidado para minimizar la aparición de virutas, astillas y divisiones, o el vuelo libre, el rebote o la perforación de los clavos, ya que podrían causar lesiones.

- No clave nunca clavos desde ambos lados de una pared al mismo tiempo. Los clavos podrían traspasar la pared y lesionar a la persona de la otra parte.

- No utilice nunca un clavador defectuoso o que funcione anormalmente.

- No utilice el clavador a modo de martillo normal.

- Desconecte la manguera de aire del clavador cuando:

1) no vaya a utilizarlo;
2) vaya a abandonar el área de trabajo;
3) lo eleve, lo descienda o de otra manera vaya a trasladarlo a otro lugar;
4) vaya a entregárselo a otra persona;
5) remueva el tornillo;
6) haga un cambio del dispositivo de conmutación;
7) realice mantenimientos o reparaciones;

8) desatasque el clavador;
9) el clavador está fuera de la supervisión o el control del operador;
10) remueve clavos del cartucho;

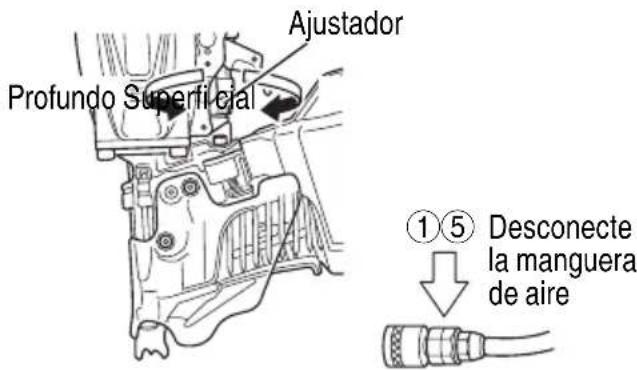

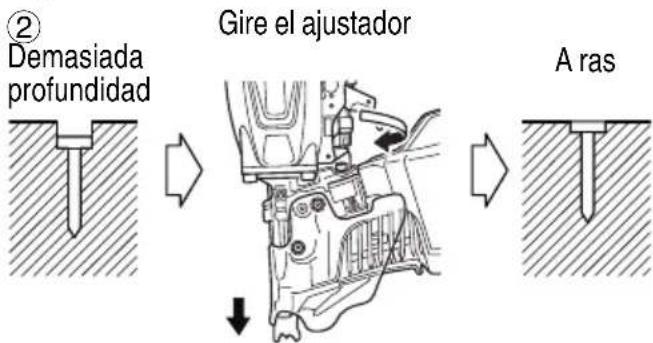

11) ajuste la profundidad de clavamiento;
12) acople o quite el tapón del pico;
13) gire la cubierta superior;
14) instale o remueva el gancho; y
15) monte el gancho.

Este clavador metabo HPT está equipado con un dispositivo de conmutación para la operación de clavado. Utilice el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE o el MECANISMO DE ACTUACIÓN POR CONTACTO de acuerdo con la tarea que se va a realizar.

Explicación sobre las diversas operaciones de clavado

○ MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE: En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para introducir el clavo.

Una vez que se introduzca un clavo, no se podrá volver a clavar hasta que suelte el gatillo y lo vuelva a presionar.

○ MECANISMO DE ACTUACIÓN POR CONTACTO: En primer lugar, presione la palanca de empuje contra la madera y, a continuación, jale el gatillo para introducir el clavo. O,

jale el gatillo, y, seguidamente, presione la palanca de empuje contra la madera para que se introduzca el clavo.

Si mantiene el gatillo apretado, se introducirá un clavo cada vez que se presiona la palanca de empuje contra la madera.

MÉTODOS DE OPERACIÓN

Este clavador está equipado con una palanca de empuje, y no funcionará a menos que ésta esté presionada (posición hacia arriba).

Existen dos métodos de operación para clavar clavos con este clavador.

Estos métodos son:

1. Operación intermitente (Disparo con el gatillo):
2. Operación continua (Disparo con la palanca de empuje):

Cómo remover el tornillo

- Cuando se envía, el modo de accionamiento de la herramienta está bloqueado en el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE con el tornillo.

- Al remover el tornillo como se muestra más abajo, la herramienta puede cambiarse entre ACTUACIÓN SECUENCIAL SIMPLE y ACTUACIÓN POR CONTACTO.

ADVERTENCIA

● Al remover el to manguera de aire de remueva todos los clavos.

- Tenga en cuenta que cuando el tornillo se remueve, se activa la fun entre ACTUACIÓN SECUENCIAL SIMPLE y ACTUACIÓN POR CONTACTO.

- Remueva el tornillo con el destornillador como se muestra más abajo.

- El tornillo se deberá descartar tras removerlo.

(1) Operación intermitente (Disparo con el gatillo) Utilice el ajuste del MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

ADVERTENCIA

- Para una operación intermitente, ajuste el dispositivo de conmutación a la posición completamente hacia arriba. (Es decir, ajuste a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.)

- Para evitar el doble disparo o el disparo accidental debido a la reculada.

1) Ajuste el mecanismo de conmutación a MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

2) Jale el gatillo rápida y f rmemente.

① Siga los pasos más abajo para configurar el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE (como se muestra en los diagramas siguientes).

ADVERTENCIA

- Desconecte la manguera de aire y remueva todos los clavos.

- No presione la palanca de empuje.

- No aplique una presión innecesaria ni utilice herramientas para mover el interruptor.

r n i l1) si se de la el stofmillo, proceda desde el a la herpaso3). mienta y

2) Ajuste el dispositivo de conmutación a la posición superior (para ajustar a MEGANISMODE ACTUACION SECUENCIAL SIMPLE).

(Ajuste el dispositivo de conmutación a la posición completamente hacia arriba, tal como se muestra en el diagrama. De lo contrario, se ajustará a MECANISMO DE ACTUACIÓN POR CONTACTO).

3) Asegúrese de que el dispositivo de conmutación está en la posición correcta como se muestra en el diagrama (de lo contrario, la herramienta podría estar configurada en el MECANISMO DE ACTUACIÓN POR CONTACTO).

② Coloque la salida de los clavos sobre la pieza de trabajo con el dedo fuera del gatillo.

③ Presione a fondo la palanca de empuje.

④ Apriete el gatillo para clavar el clavo.

⑤ Separe el dedo del gatillo.

Para continuar clavando en un lugar separado, mueva el clavador a lo largo de la madera, repitiendo los pasos ②–⑤, según se requiera.

① Posición hacia arriba Dispositivo de conmutación

Gatillo Palanca de empuje ③ ④

ADVERTENCIA

- Se dispara un clavo cada vez que se presiona el gatillo, siempre que la palanca de empuje permanezca presionada.

(2) Operación continua (Disparo con la palanca de empuje)

Utilización del MECANISMO DE ACTUACIÓN POR CONTACTO

ADVERTENCIA

- Para evitar el doble disparo o el disparo accidental debido a la reculada.

1) No presione el clavador contra la madera con una fuerza excesiva.

2) Retire el clavador de la madera después de efectuar el clavado.

- Si el gancho está mo la herramienta con el MECANISMO DE ACTUACIÓN POR CONTACTO.

① Siga los pasos más abajo para confi gurar el MECANISMO DE ACTUACIÓN POR CONTACTO (como se muestra en los diagramas siguientes).

ADVERTENCIA

• Desconecte la manguera de aire y remueva todos los clavos.
• No presione la palanca de empuje.
• No aplique una presión innecesaria ni utilice herramientas para mover el interruptor.

1) Remueva el tornillo si sigue montado. Refiérase a la sección “Cómo remover el tornillo” en “MÉTODOS DE OPERACIÓN”.
2) Ajuste el dispositivo de conmutación a la posición hacia abajo (para ajustar al MECANISMO DE ACTUACIÓN POR CONTACTO.)

(Ajuste el dispositivo de conmutación a la posición completamente hacia abajo, tal como se muestra en el diagrama. De lo contrario, no funcionará correctamente.)

② Apriete el gatillo con el clavador fuera de la pieza de trabajo.
③ Presione la palanca de empuje contra la pieza de trabajo para clavar una punta.
④ Desplace el clavador por la pieza de trabajo con un movimiento de rebote.

Con cada presión de la palanca de empuje se clavará un clavo.

Después de haber clavado los clavos necesarios, separe el dedo del gatillo.

① Posición hacia abajo Dispositivo de conmutación

Apriete primero el gatillo. t a plo de no operar Falanca de empuje ④ ②

ADVERTENCIA

• Mantenga el dedo separado del gatillo excepto durante la operación, porque esto podría resultar en lesiones si la palanca presión entrase en contacto con su cuerpo o con el de otras personas del área de trabajo.
• Mantenga las manos y el cuerpo alejados del área de descarga. Este clavador metabo HPT podría rebotar por la reculada producida al meter un sujetador, y producir la introducción no intencional del siguiente sujetador, con el riesgo de sufrir lesiones.
• Algunos tipos de clavos cargados pueden echar chispas a través de la boca durante la operación de clavado. ¡Tenga cuidado!

EI MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE se usa para colocar los fi jadores con gran precisión.

EI MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE puede disminuir la ocurrencia de lesiones en el área de trabajo en comparación con el MECANISMO DE ACTUACIÓN DE CONTACTO. Esto se debe a que hay menos posibilidades de lanzar un clavo de forma no intencional a alguna persona si continúa

presionando el gatillo y presiona la palanca de manera accidental.

El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE puede también reducir la velocidad de funcionamiento en comparación con el MECANISMO DE ACTUACIÓN DE CONTACTO. Se recomienda que los usuarios con poca experiencia usen el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE.

NOTA:

• Si se respetan todas las advertencias y precauciones, se podrá realizar una operación segura con los dos sistemas: MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE y MECANISMO DE ACTUACIÓN POR CONTACTO.
• Maneje con cuidado el paquete de clavos. Si los clavos se cayesen, el cable de la ristra podría romperse.
  ● Después de haber clavado los clavos:

1) desconecte la manguera de aire del clavador,
2) extraiga todos los clavos del clavador,
3) aplique 5 - 10 gotas de lubricante para herramientas neumáticas metabo HPT a la entrada de aire del clavador, y
4) abra la llave de escape del depósito del compresor de aire para drenar la humedad que pueda existir.

AJUSTE DE LA PROFUNDIDAD DE CLAVADO

ADVERTENCIA

- Antes de girar el ajustador, desconecte la manguera de aire del clavador.

Para asegurar que cada clavo penetre con la misma profundidad, cerciórese de que:

1) la presión de aire suministrada al clavador permanezca constante (regulador instalado y trabajando adecuadamente), y
2) esté sujetando firmemente el clavador contra la pieza de trabajo.

Si los clavos penetran demasiado o demasiado poco en la pieza de trabajo, realice el ajuste en el orden siguiente.

① DESCONECTE LA MANGUERA DE AIRE DEL CLAVADOR

Ajustador Profundo Superficial ①⑤ Desconecte la manguera de aire

② Si los clavos penetran demasiado, gire el ajus hacia la parte de menor profundidad.

El ajuste se realiza en incrementos de media vuelta.

② Demasiada profundidad Gire el ajustador A ras

Si los clavos se insertan demasiado poco, gire el regulador hacia la parte de mayor profundidad.

② Poca profundidad Gire el ajustador A ras

③ Deje de girar el ajustador cuando alcance la posición apropiada realizando una prueba de clavado.
④ Conecte la manguera de aire. UTILICE SIEMPRE GAFAS PROTECTORAS PARA LOS OJOS.

Realice una prueba de clavado.

⑤ DESCONECTE LA MANGUERA DE AIRE DEL CLAVADOR.
⑥ Elija la posición adecuada para el ajustador.

CAMBIO DEL SENTIDO DEL AIRE DE ESCAPE

ADVERTENCIA

- Cuando cambie la dire asegúrese de retirar su dedo del disparador y de desconectar la manguera de aire del clavador.

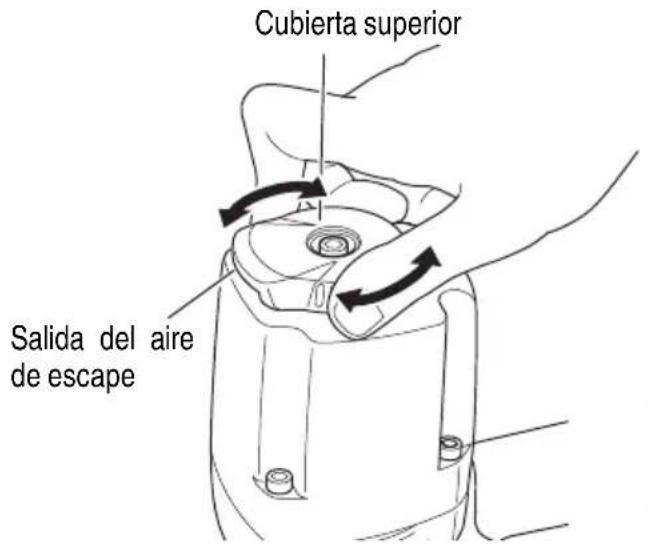

El sentido del aire de escape podrá cambiarse girando la cubierta superior.

Cubierta superior Salida del aire de escape

CORTE DE LA CINTA

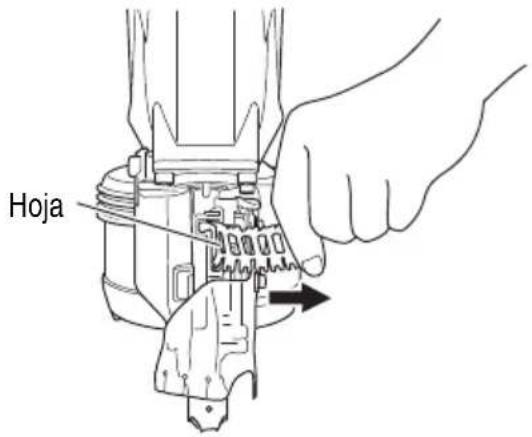

Cuando utilice clavos unidos con cinta, rompa la cinta de salida en el sentido de la fl echa.

Hoja

UTILIZACIÓN DE LA TAPA PARA EL MORRO

ADVERTENCIA

- Al fi jar o remover la tapa del morro, asegúrese de retirar su dedo del disparador y de desconectar la manguera de aire del clavador.

Si desea proteger la superf cie de la pieza de trabajo contra rascaduras o marcas de la palanca de instale la tapa para el morro accesoria en dicha palanca.

① DESCONECTE LA MANGUERA DE AIRE DEL c c CÓVADORE escape,
② Coloque la tapa para el morro en el talón de la palanca de empuje.

NOTA

- La tapa para el morro puede reducir la profundidad de penetración de los clavos debido a su grosor. Cuando haya instalado la tapa, reajuste la profundidad de penetración de los clavos.

Morro Palanca de empuje Orifi cio ① No conecte la manguera de aire Tapa para el morro Saliente (hacia adentro)

La tapa para el morro se puede desmontar de la palanca de empuje utilizando un destornillador o una varilla delgada.

Palanca de empuje Tapa para el morro Destornillador

La tapa para el morro se puede guardar en el cargador, tal como se muestra abajo.

Cargador Tapa para el morro

GANCHO DE VIGA

Se puede montar el gancho suministrado con el producto utilizando los tres pernos de brida M5 x 16 que vienen con las herramientas.

Cuando la herramienta se desmonta de la manguera y no se usa, el gancho se puede usar para guardar la unidad.

ADVERTENCIA

- Cuando monte o desmonte el gancho, asegúrese de que la manguera está desmontada y de que se han extraído todos los clavos de la herramienta.

(1) Cómo montar el gancho

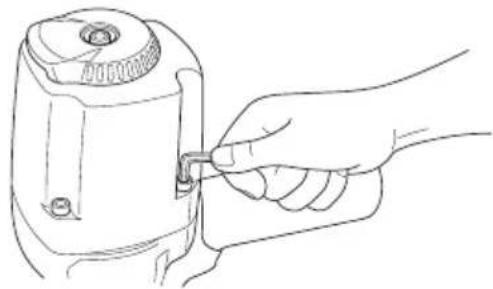

Llave de barra hexagonal para M5

① ② Unidad principal

Fig. 1 Fig. 2

• Cuando lo monte, utilice una llave de barra hexagonal para M5 (no incluida).
• Fije el gancho (①) a la unidad principal en tres posiciones utilizando los pernos de brida M5×14 (②) (Fig. 1).

Par de torsión de ajuste
8.3±0.5 N·m 6.1	1±0.4 ft.lb 85±5 kgf	· cm

- El gancho se puede montar en cualquier dirección. Ajuste el gancho según el entorno operacional (Fig. 2).

(2) Cómo desmontar el gancho

Desmonte el gancho realizando los pasos de montaje del gancho anteriormente mencionados en orden inverso.

ADVERTENCIA

• Cuando el gancho esté mo únicamente con el MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE y no con el MECANISMO DE ACTUACIÓN POR CONTACTO. Para cambiar entre SECUENCIAL SIMPLE y POR CONTACTO, refiérase a la sección apropiada en “MÉTODOS DE OPERACIÓN”.
• Desconecte la manguera de enganche la unidad.
• No fije el gancho en ubicaciones altas o inestables. Además, no lo enganche en el cuerpo, la ropa, el cinturón u otros útiles personales.

NOTA: La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad este clavador.

Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propio clavador.

MANTENIMIENTO E INSPECCIÓN

Lea la sección titulada "SEGURIDAD" (páginas 49 - 53).

ADVERTENCIA

- Desconecte la manguera y extraiga todos los clavos del clavador antes de:

1) realizar trabajos de mantenimiento e inspección, y
2) desatascar el clavador.

1. Desatascado

Desatasque los clavos en el orden siguiente:

① DESCONECTE LA MANGUERA DE AIRE.
② Abra la guía de clavos.

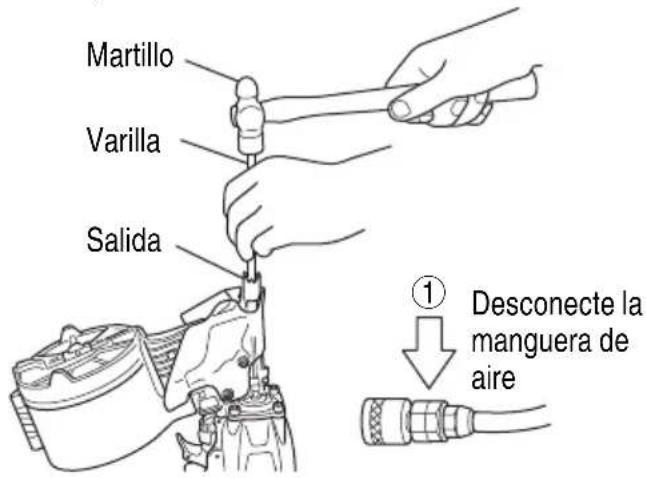

③ Inserte una varilla en la salida.

Golpee la varilla con un martillo.

Martillo Varilla Salida ① Desconecte la manguera de aire

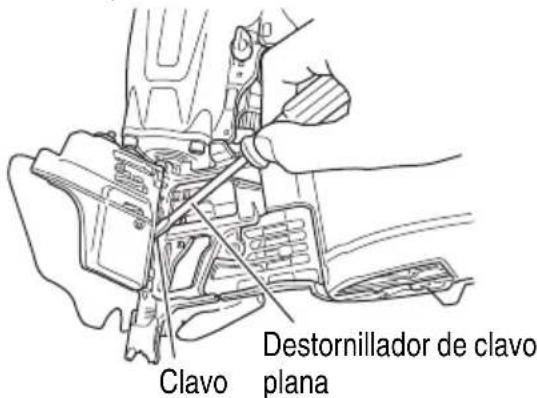

④ Quite el clavo atascado con un destornillador de clavos plana.

Clavo Destornillador de clavo plana

⑤ Corte el alambre de unión deformado con unos alicates.
Corrija la deformación.
⑥ En caso de atasco frecu contacto con un centro de reparaciones autorizado por metabo HPT.

1. Inspección de la palanca de empuje

① DESCONECTE LA MANGUERA DE AIRE.
② Limpie la parte deslizable de la palanca de empuje.

Lubríquela con lubricante para herramientas neumáticas metabo HPT.

Lubrique ① Desconecte la manguera de aire

1. Inspección de los alimentadores

① DESCONECTE LA MANGUERA DE AIRE.
② Limpie la parte deslizable de la perilla.

Lubríquela con lubricante para herramientas neumáticas metabo HPT.

Guía de clavos Perilla Palanca de empuje ① Desconecte la manguera de aire

③ Abra la guía de clavos y quite el polvo.

Lubrique la ranura deslizante del alimentador y los ejes.

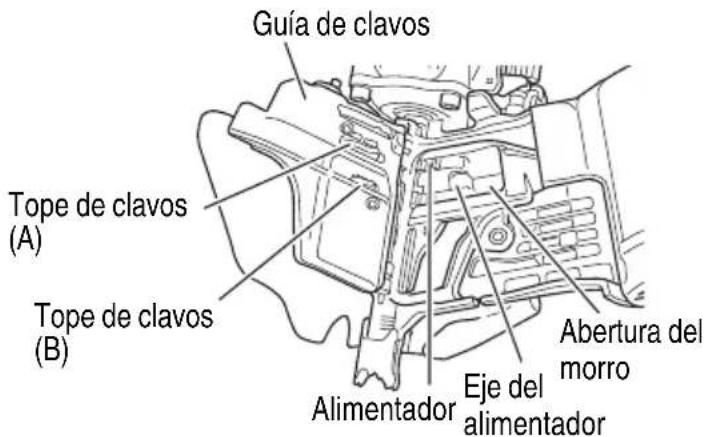

Guía de clavos Tope de clavos (A) Tope de clavos (B) Alimentador Eje del alimentador Abertura del morro

④ Lubrique las superficies del morro y de la guía de clavos después de la limpieza.

Esto suavizará la operación e impedirá la oxidación.

PRECAUCIÓN

- Compruebe si el retén de clavos (A) y el retén de clavos (B) se deslizan suavemente empujándolos con un dedo.

Si no se deslizasen suavemente, los clavos podrían clavarse con un ángulo anormal y lesionar a alguien.

1. Inspección del cargador

① DESCONECTE LA MANGUERA DE AIRE.

② Limpie el cargador. Quite el polvo o las virutas de madera que puedan haberse acumulado en el cargador.

1. Almacenamiento

○ Cuando no vaya a utilizar el clavador durante mucho tiempo, aplique una capa fina de lubricante a las piezas de acero para evitar que se oxiden.

○ No guarde el clavador en un lugar frío.

Guarde el clavador en un lugar cálido.

○ Cuando no vaya a utilizar el clavador, deberá guardarlo en un lugar cálido y fresco.

Mantenga el clavador fuera del alcance de los niños.

1. ETIQUETA DE PRECAUCIÓN

No utilice el clavador ADVERTENCIA falta o está dañada.

Solicite la nueva ETIQUETA DE PRECAUCIÓN a un centro de reparaciones autorizado por metabo HPT.

Etiqueta de precaución

1. Tabla de mantenimiento (Consulte la página 70.)

2. Solución de problemas por parte del operador (Consulte la página 71.)

PRECAUCIÓN

- En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

SERVICIO Y REPARACIONES

ADVERTENCIA

- Este clavador solamente deberá repararlo personal entrenado por metabo HPT, un distribuidor, o el empresario.

- Para la reparación, utilice solamente las piezas suministradas o recomendadas por metabo HPT.

Todos los clavadores de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal.

NOTA: Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de metabo HPT.

Tabla de mantenimiento

ACCIÓN PARA CÓMO
Drenaje diario del fi ltro de la línea de aire.	Evitar la acumulación de humedad y suciedad.	Abra la llave de escape manual.
Mantenimiento del lubricador lleno.	Mantener el clavador lubricado.	Rellene con lubricante para herramientas neumáticas metabo HPT.
Limpie el elemento de fi ltrado y sople aire a través del fi ltro en dirección opuesta al fl ujo normal diario.	Evitar que el fi ltro se atasque con suciedad.	Siga las instrucciones del fabricante.
Limpieza del cargador y del mecanismo del alimentador.	Evitar atascos. Sople diariamente.
Mantenimiento de la palanca de empuje en perfectas condiciones.	Garantizar la seguridad del operador y la operación efi caz del clavador.	Sople diariamente.
Lubricación del clavador después de haberlo utilizado.	Prolongar la duración del clavador. Aplique 5 – 10 gotas de lubricante al clavador.
Drene el compresor de aire todos los días.	Mantener el clavador en buenas condiciones de operación.	Abra la llave de llave de escape.

Solución de problemas por parte del operador

La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente.

Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por metabo HPT.

PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN
El clavador funciona pero no clava clavos.	Compruebe si está atascado. Desatás	quelo.
	Compruebe el funcionamiento del alimentador de acuerdo con la página 68.	Limpie y lubrique.
	Compruebe si los clavos son las apropiados.	Utilice solamente los clavos recomendados.
Poca fuerza. Reciclado lento.	Compruebe la presión de aire. Aumente	la presión de aire.(No sobrepase 120 psi (8.3 barias 8.5 kgf/cm ^2 ).)
	——	Utilice lubricante para herramientas neumáticas metabo HPT.
	¿Está gastada la cuchilla impulsora? S	Solicite otra de reemplazo a metabo HPT.
	¿Está gastado o dañado el anillo O del pistón?
Los clavos penetran demasiado. Compruebe la presión de aire. Reduzca la presión de aire.(Ajústela a 70 – 120 psi)
Salto de clavos. Alimentación intermitente.	Compruebe si está utilizando los clavos apropiados.	Utilice solamente los clavos recomendados.
	Compruebe el funcionamiento del alimentador de acuerdo con la página 68.	Limpie y lubrique.
	Compruebe la posición del soporte de clavos en el cargador de acuerdo con la página 60.	Reemplácelo.
	——	Utilice lubricante para herramientas neumáticas metabo HPT.
	¿Está el anillo O del pistón cortado o muy gastado?	Póngase en contacto con metabo HPT para reemplazarlo..
Clavos atascadas. Los clavos se clavan doblados.	Compruebe si los clavos son los apropiados.	Utilice solamente los clavos recomendados.
	¿Está gastada la cuchilla impulsora? P	Póngase en contacto con metabo HPT para reemplazarlo.
El funcionamiento es normal, pero no es posible clavar a gran velocidad.	Compruebe el diámetro interior de la manguera de aire.	Utilice otra manguera de aire de mayor diámetro.

Issued by

Koki Holdings Co., Ltd.
