SJ619E - Soplador de nieve Snow Joe - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soplador de nieve eléctrico
Marca	Snow Joe
Modelo	SJ619E
Ancho de limpieza de nieve	46 cm
Profundidad de zanja	20 cm
Capacidad máxima de limpieza de nieve	295 kg/min
Distancia máxima de lanzamiento	6 m
Tipo de nieve	Ligera, polvo
Velocidad en vacío	2 000 rpm ±10 %
Rotor	Barrena de acero con 2 cuchillas de caucho
Control direccional	Canalón orientable 180°
Faros LED	3 W
Tamaño de neumáticos	15 cm
Peso neto	13,5 kg
Alimentación	Eléctrica (cable)
Doble aislamiento	Sí
Enchufe polarizado	Sí
Contenido de la caja	Sopladora, mango, varilla de manivela, deflector, pernos, manual
Mantenimiento	Lubricación de por vida, limpieza con paño húmedo
Piezas de repuesto	Patines de caucho, cuchilla de rascado, correa, polea
Reparabilidad	Se recomiendan piezas de repuesto originales
Garantía	Consulte el manual
Servicio postventa	1-866-SNOWJOE (1-866-766-9563)

Preguntas frecuentes - SJ619E Snow Joe

¿Cómo ensamblar el mango del soplador de nieve Snow Joe SJ619E?

Fije el ensamblaje del mango intermedio al mango superior cerrando los bloqueos del mango. Alinee los agujeros con el mango inferior, inserte los pernos en J y apriete las perillas del mango. Consulte las figuras 1 a 3 del manual.

¿Qué cable de extensión eléctrico usar con el modelo SJ619E?

Use un cable de extensión homologado UL, CSA o ETL, para uso exterior, marcado SW-A, SOW-A, STW-A, SJTW-A, etc. Calibre 14 AWG hasta 15 m, calibre 12 AWG hasta 30 m. El soplador tiene un enchufe polarizado.

¿Cómo arrancar y detener el soplador de nieve?

Para arrancar, presione el botón pulsador de seguridad y apriete la palanca-bar-interruptor. Suelte el botón de seguridad una vez en marcha. Para detener, suelte la palanca.

¿Cómo orientar el canalón de expulsión y ajustar la altura del chorro?

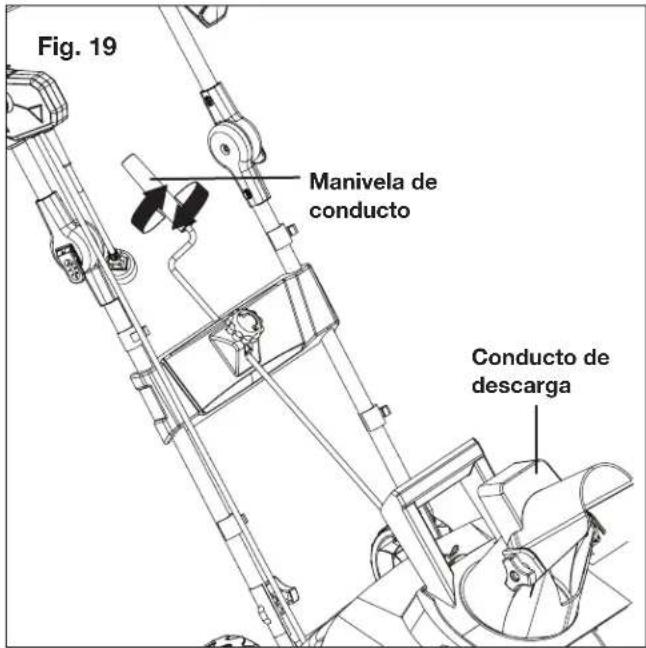

Gire la manivela de control del canalón en sentido horario para orientar a la izquierda, antihorario para la derecha (rotación 180°). Afloje los botones del deflector para subir/bajar y controlar la altura del chorro. Apriete tras el ajuste.

¿Cuáles son las instrucciones importantes de seguridad a seguir?

Nunca oriente el canalón hacia personas. Mantenga manos y pies alejados de la barrena. Desconecte antes del mantenimiento. Use un cable de extensión adecuado. Evite superficies heladas. Use equipo de protección.

¿Cómo mantener el soplador de nieve después de su uso?

Limpie con un paño húmedo, sin detergentes. Seque las piezas. Verifique los pernos. Guarde en un lugar seco. Engrase ligeramente las piezas metálicas para evitar la corrosión.

¿Cómo reemplazar los patines de caucho?

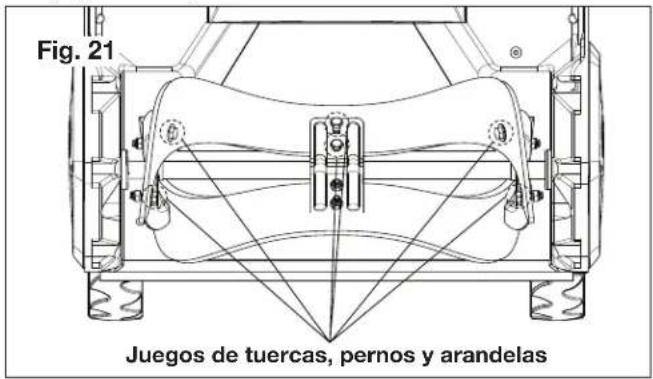

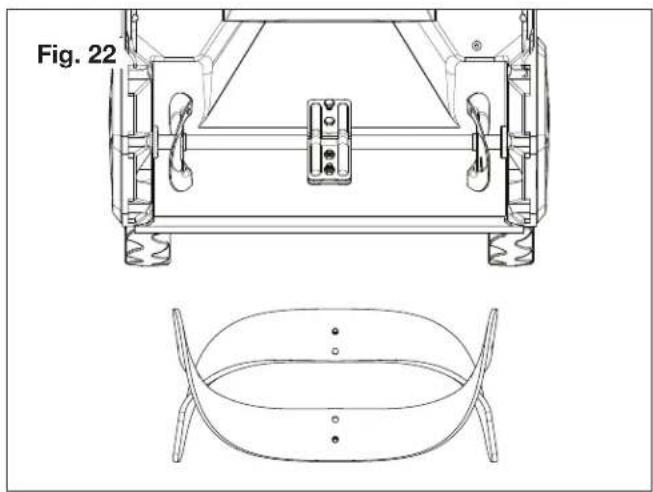

Desprenda los patines desgastados retirando las tuercas, pernos y arandelas. Coloque el patín nuevo insertando el perno en los agujeros correspondientes y apriete las tuercas de seguridad. Repita para el otro lado.

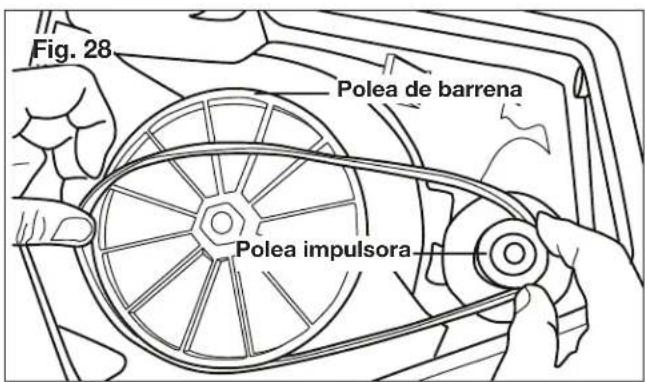

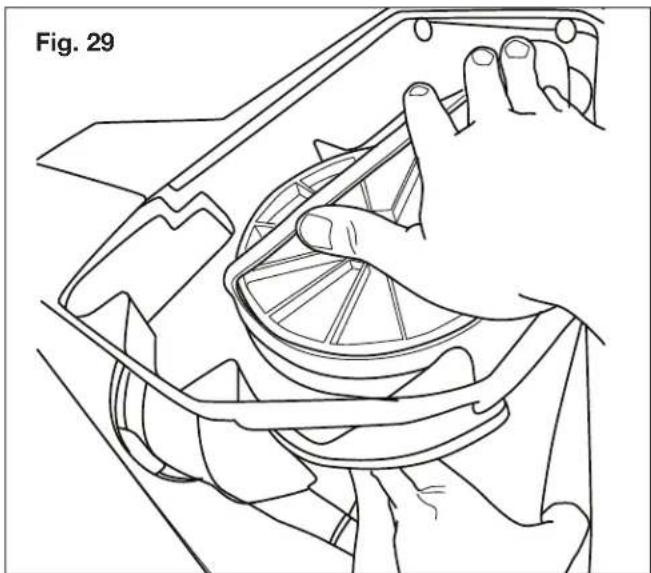

¿Qué hacer si la barrena no gira correctamente?

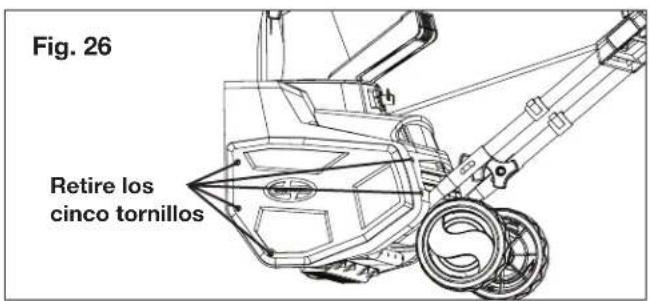

Verifique la correa. Abra la cubierta lateral izquierda (5 tornillos), retire la correa desgastada deslizándola fuera de la polea. Instale la nueva correa en la polea de transmisión y luego en la polea de la barrena. Vuelva a colocar la cubierta.

¿Cómo guardar el soplador de nieve al final de la temporada?

Límpielo, desconecte el cable de extensión, inspeccione piezas desgastadas. Apriete los tornillos. Almacene en un lugar seco, fuera del alcance de los niños. Cubra con una lona si es necesario.

¿Qué accesorios están disponibles para el modelo SJ619E?

Cable de extensión eléctrico de 15 m calibre 14 SJTW-A (PJEXT50-B), herramienta de limpieza de canalón (SJCOT), funda protectora universal para sopladores de 53,3 cm (SJCVR-21). Pida en snowjoe.com.

MANUAL DE USUARIO SJ619E Snow Joe

¡IMPORTANTE! Instrucciones de seguridad

Todos los operadores deberán leer estas instrucciones antes del uso

Cualquier artefacto eléctrico puede ser peligroso si se usa incorrectamente. Algunas de las precauciones de seguridad que aparecen en este manual se aplican a muchos artefactos. Otras advertencias son específicas al uso de este quitanieve. Conserve este manual para futuras referencias.

¡ADVERTENCIAS generales de seguridad!

Usted y cualquier otro operador de este quitanieve deberán leer, entender y seguir estas instrucciones en su totalidad, y deben volverlas a leer al inicio de cada temporada de nieve. No seguir todas las instrucciones puede causar un CHOQUE ELÉCTRICO, INCENDIO y/o LESIONES PERSONALES severas.

Preste atención al símbolo de alerta de seguridad personal usado en este manual para enfocar su atención a una ADVERTENCIA dada junto a una instrucción de operación particular. Esto significa que dicha operación requiere ATENCIÓN, PRECAUCIÓN Y CAUTELA especiales.

1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo abarrotadas y las áreas oscuras provocan accidentes.
2. No opere el quitanieve en una atmósfera explosiva, como en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los gases.
3. Mantenga a las mascotas, niños y espectadores alejados del área de trabajo. Tenga en cuenta que el ruido normal de la máquina al ser encendida puede hacer difícil para usted oír a la gente acercarse. Los visitantes deben usar gafas de seguridad y ser mantenidos a una distancia segura, lejos del área de trabajo. No permita que los espectadores toquen el quitanieve o el cable de extensión.
4. Los enchufes deben encajar en los tomacorrientes. Nunca modifique el enchufe de ninguna manera. No use ningún enchufe adaptador con artefactos que tengan conexión a tierra. El uso de enchufes no modificados

y tomacorrientes equivalentes reducirá el riesgo de un choque eléctrico.

1. Evite el contacto del cuerpo con superficies conectadas a tierra (como por ejemplo tuberías de agua en cielorraso o subterráneas, radiadores, cocinas, refrigeradores, hornos microondas y estructuras externas de equipos calefactores). Tome las precauciones necesarias para evitar un choque eléctrico. Hay un mayor riesgo de choque eléctrico si su cuerpo está conectado a tierra.
2. No maltrate el cable. Mantenga el cable alejado del calor, aceite, bordes filosos o partes en movimiento. Nunca jale el quitanieve por el cable o tire del cable para desconectarlo del tomacorriente. Los cables dañados o enredados aumentan el riesgo de choques eléctricos.
3. Reemplace o repare apropiadamente los cables dañados. Si el cable se daña de cualquier manera mientras está enchufado en el tomacorriente de pared, tire inmediatamente del enchufe del cable de extensión y retírelo del tomacorriente.
4. El contacto con el agua durante la operación del quitanieve puede resultar en un choque eléctrico y graves lesiones corporales. No use el quitanieve en lugares húmedos o mojados, ni lo use bajo la lluvia. No toque el enchufe o el artefacto con las manos húmedas o mientras esté parado sobre agua.
5. △ ADVERTENCIA: use cables de extensión de los siguientes tipos: SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A ó SJTOWA. Estos cables están especificados para uso en exteriores y reducen el riesgo de un choque eléctrico.
6. Apague el interruptor de alimentación y desconecte el cable de alimentación antes de llevar a cabo en el quitanieve cualquier ajuste, inspección, mantenimiento, reparación, cambio de accesorios o limpieza. Siga el mismo procedimiento si otras condiciones peligrosas están presentes durante la operación. Cualquier ajuste a la unidad debe ser llevado a cabo después de que las partes giratorias dentro del quitanieve se hayan detenido por completo. Estas medidas preventivas de seguridad reducen el riesgo de un encendido accidental de la herramienta eléctrica.

7. Si usted ve que el cable de alimentación principal o el cable de extensión están dañados, desconecte la alimentación y desconecte el enchufe del receptáculo inmediatamente. Repare el cable o reemplácelo de ser necesario.

8. Al reemplazar cualquiera de las partes, usted debe seguir estrictamente las instrucciones y procedimientos descritos en este manual del operador. Se debe tener especial cuidado con las partes de goma, ya que estas partes, de estar dañadas, pueden aumentar la carga del motor y reducir su potencia mecánica.

9. No mueva o transporte el quitanieve cuando el enchufe esté conectado al receptáculo de alimentación y el interruptor esté encendido.
10. Si, durante el uso, usted nota que la unidad está funcionando de forma inestable u oye ruidos anormales provenientes del motor, detenga la máquina, desconéctela de la fuente de alimentación y contacte a un centro de servicio Snow Joe® + Sun Joe® autorizado.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a tierra (GFCI) deberá proteger al(a los) circuito(s) o tomacorriente(s) a ser utilizado(s) con el quitanieve. Hay receptáculos disponibles con protección incorporada GFCI y pueden ser utilizados para esta medida de seguridad.
2. Para evitar un choque eléctrico, use solo cables de extensión adecuados para uso en exteriores, tales como SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ó SJTOW-A.

Antes del uso, verifique que el cable de extensión esté en buenas condiciones. Al usar un cable de extensión, asegúrese de usar uno lo suficientemente fuerte para poder transportar toda la electricidad que su equipo consumirá. Un cable de extensión demasiado fino causará una caída de tensión en la línea produciendo pérdida de potencia y recalentamiento.

1. Para reducir el riesgo de un choque eléctrico, este artefacto posee un enchufe polarizado (una pata es más ancha que la otra). Use este artefacto solo con un cable de extensión polarizado y aprobado por UL, CSA o ETL para uso en exteriores y todo tipo de clima. El enchufe del artefacto encajará en el receptáculo del cable de extensión polarizado de una sola manera.

Si el enchufe del artefacto no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja, obtenga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado. El enchufe de cable de extensión encajará en el tomacorriente polarizado de la pared solo de una manera. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja, contacte a un electricista calificado para la instalación del tomacorriente de pared apropiado. No modifique el enchufe del artefacto ni el receptáculo del cable de extensión ni el enchufe del cable de extensión en forma alguna.

ADVERTENCIA

Un choque eléctrico puede causar DAÑOS SEVEROS o MUERTE. Tenga en cuenta estas advertencias:

• No deje que ninguna parte del quitanieve haga contacto con el agua mientras esté funcionando. Si el artefacto se moja mientras está apagado, séquelo antes de encenderlo.
• Use solo un cable de extensión aprobado por UL, CSA o ETL recomendado para uso en exteriores y todo tipo de clima, tal como el cable de extensión de 50 pies y calibre 14 SJTW-A de Snow Joe® + Sun Joe® con extremo iluminado (modelo PJEXT50-B). Visite snowjoe.com para comprar este cable de extensión, o pídalo llamando por teléfono al 1-866-SNOWJOE (1-866-766-9563).
• No use un cable de extensión de más de 100 pies (30 m).
• No toque el artefacto o su enchufe con las manos húmedas, o mientras esté parado sobre agua. Usar botas de hule le dará un poco de protección.

TABLA DE CABLES DE EXTENSIÓN

Longitud de cable de extensión	Hasta 50 pies (15 m)	+50 pies - 100 pies (+15 m - 30 m)
Calibre de alambre mínimo (AWG):	14 12

1. Para evitar que el cable del artefacto se desconecte del cable de extensión durante la operación, use el gancho incorporado de restricción para cable y/o haga un nudo con los dos cables tal como se muestra en la Tabla 1.

Tabla 1. Método para asegurar el cable de extensión

Cable de extensión Cable del artefacto

(A) Ate el cable como se indica

(B) Conecte el enchufe y el receptáculo

1. No maltrate el cable. Nunca jale el quitanieve tirando su cable, ni tire de éste para desconectarlo del enchufe. Mantenga el cable alejado del calor, aceite y bordes afilados.

Seguridad personal

1. Manténgase alerta: mire lo que esté haciendo y use el sentido común al operar el quitanieve. No use la máquina cuando usted esté cansado, enfermo, o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción puede resultar en lesiones personales severas.
2. Use vestimenta adecuada: el uso de botas de goma brinda una protección adicional contra choques eléctricos. No use ropa suelta o joyas ya que pueden engancharse en las partes móviles. Use una gorra o protección para la cabeza con el fin de mantener el pelo alejado de las partes giratorias de la máquina. Las gafas protectoras ofrecen una mejor protección que las gafas comunes.
3. Las partes móviles presentan riesgos: mantenga su rostro, cabello, vestimenta, manos y pies lejos de cualquier parte móvil. Todos los protectores y accesorios de seguridad deben ser instalados apropiadamente antes del uso de la unidad. Apague la máquina y desconecte el cable antes de tocar cualquier parte que no sean los mangos ni el interruptor.
4. Superficies: este quitanieve está diseñado para su uso sobre superficies pavimentadas. No use el quitanieve en grava, piedras u otras superficies no pavimentadas a no ser que el quitanieve sea modificado para dichas superficies, de acuerdo con las instrucciones que aparecen en el manual del operador.
5. Evite los encendidos accidentales: Asegúrese de que el interruptor esté en la posición de APAGADO antes de enchufar la unidad. No transporte el quitanieve con el dedo sobre el interruptor de encendido.
6. Posición del cuerpo: mantenga con sus pies balance y posición adecuados durante todo el tiempo. Coloque los talones firmemente en el piso y agarre fuertemente el manillar. Esté atento ante superficies desniveladas y no se extienda demasiado. En caso de que usted se caiga o choque contra el quitanieve, inspeccione la unidad para detectar daños o resquebrajaduras. Al retroceder, tenga especial cuidado y evite obstáculos cerca de sus pies o detrás de usted para evitar tropezar y caer.
7. Si el quitanieve golpea un objeto, detenga inmediatamente el quitanieve, y luego inspecciónelo en busca de cualquier daño: repare cualquier daño antes de reiniciar y operar el quitanieve.

Instrucciones de seguridad para quitanieves de rodadura

- Lea cuidadosamente el manual del operador: entérese de las aplicaciones y limitaciones de su quitanieve, así como de los peligros potenciales específicos relacionados con este artefacto. No utilice esta máquina para ningún trabajo distinto al trabajo para el cual ha sido diseñada. De otro modo puede causar defectos mecánicos, daños serios o lesiones personales de consideración.

• Inspección preliminar de la unidad: inspeccione minuciosamente la unidad antes del uso. Asegúrese de que todas las partes estén seguras e instaladas correctamente. Si usted nota cualquier anormalidad, no use el quitanieve hasta que haya sido reparada correctamente. Lleve a cabo una prueba la primera vez que use el quitanieve, o siempre después de haber reemplazado partes para asegurarse de que la unidad funcione correctamente.
• Inspección preliminar del área: limpie el área a ser trabajada antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos, alambres o cuerdas; los cuales pueden ser arrojados o enredarse dentro del quitanieve. Mantenga el área de trabajo libre de espectadores (especialmente niños), y mascotas.
• Fuerza excesiva: el quitanieve fue diseñado para responder a una velocidad determinada en diversas condiciones de nieve para una seguridad y rendimiento óptimos. No lo fuerce. Mantenga la presión constante.
• Interruptor defectuoso: no use el quitanieve si el interruptor no enciende ni apaga la máquina. Cualquier artefacto eléctrico que no pueda ser controlado por un interruptor no es seguro y deberá ser reparado.
• Golpear un objeto: si el quitanieve golpea accidentalmente un objeto, siga estos pasos:

i) Detenga el quitanieve y desenchúfelo del tomacorriente;
ii) Inspeccione la unidad en busca de daños; y
iii) Repare o reemplace cualquier parte dañada antes de volver a encender y operar el quitanieve.

• Seguridad del conducto de descarga: nunca apunte el conducto de descarga de nieve directamente al operador, a los espectadores, a vehículos o a ventanas. Lanzar el chorro de nieve y objetos extraños recogidos accidentalmente por el quitanieve puede causar daños y lesiones personales severas. No use sus manos para desobstruir el conducto de descarga. Detenga el motor antes de retirar escombros.
• Posición de operación sosteniendo la máquina con las manos: la operación del quitanieve sosteniéndolo con las manos es insegura.
• Operación anormal: si usted nota que el quitanieve está funcionando de forma inestable, u oye ruidos anormales provenientes del motor, detenga la máquina, desconéctela de la fuente de alimentación y contacte a un centro de servicio Snow Joe® + Sun Joe® autorizado.
• Control de ruido: al usar el quitanieve, usted debe respetar las leyes y reglamentos locales con respecto al control de ruido y la protección del medio ambiente. Para evitar perturbaciones de ruido, usted debe elegir a conciencia una hora de operación apropiada y tomar en cuenta las condiciones del entorno.

- Cuando el trabajo esté concluido: desenchufe el quitanieve de la fuente de alimentación cuando ya no esté en uso, al cambiar accesorios, y antes de llevar a cabo cualquier operación de mantenimiento.

- Almacenamiento seguro: guarde el quitanieve en interiores, en un área seca, después de cada uso. Manténgalo en un área bajo llave, a donde no puedan acceder niños ni personas no autorizadas. No guarde la máquina mientras esté conectada a la fuente de alimentación ya que esto puede causar daños y lesiones.

- Mantenimiento para seguridad y durabilidad: verifique que las partes móviles no estén desalineadas o trabadas, que no haya partes rotas y que no esté presente cualquier otra condición que pueda afectar el funcionamiento de la unidad. De estar dañada una parte, repárela o reemplácela antes de usar la unidad. Use solamente partes de repuesto diseñadas específicamente para su modelo. Al reemplazar cualquier parte, usted debe seguir estrictamente las instrucciones y procedimientos descritos en este manual. Se debe tener especial cuidado con las partes de goma, ya que estas partes, de estar dañadas, pueden aumentar la carga del motor y reducir su potencia mecánica.

¡Verifique siempre que todos los pernos, tuercas y perillas estén ajustados antes de usar el quitanieve!

Símbolos de seguridad

La siguiente tabla describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones relacionadas a la unidad antes de intentar ensamblarla y operarla.

Símbolo Símbolo Descripción Descripción
	LEA EL(LOS) MANUAL(ES) DEL OPERADOR: lea, comprenda y siga todas las instrucciones en el(los) manual(es) antes de intentar ensamblar y operar la unidad.		¡ADVERTENCIA! No exponga la unidad a la lluvia o a condiciones húmedas. Manténgala seca.
	ALERTA DE SEGURIDAD: indica una precaución, advertencia o peligro.		¡PELIGRO! Peligro de corte/mutilación: mantenga los pies lejos de la barrena giratoria.
	Use protección auditiva.Use protección ocular.Use protección respiratoria.		¡PRECAUCIÓN! Tenga cuidado con piedras y otros objetos extraños que puedan ser lanzados desde el artefacto.
	Mantenga las manos, pies y ropa lejos del rotor giratorio para evitar lesiones.		Mantenga a los espectadores y niños a una distancia segura (al menos 33 pies [10 metros]) del área de trabajo.
	Utilice guantes protectores y calzado no deslizante al usar la máquina y al manipular desechos.		Mantenga a los transeúntes y niños alejados a una distancia segura.
	No use las manos para desatascar el conducto.		¡PELIGRO! Peligro de corte/mutilación: mantenga las manos lejos del rotor giratorio. No use las manos para desatascar la carcasa del rotor. Detenga el motor antes de retirar residuos.
	Mantenga siempre el cable de alimentación alejado de fuentes de calor, aceites o bordes afilados.Retire inmediatamente el enchufe del tomacorriente si el cable se daña o se enreda.		¡ADVERTENCIA! Apague la máquina y desconéctela de la fuente de alimentación antes de inspeccionarla, limpiarla, cambiarle accesorios o llevar a cabo cualquier otra tarea de mantenimiento en ésta.
	Doble aislamiento.	STOP	La parte giratoria seguirá girando continuamente durante varios segundos después de que haya apagado la máquina.

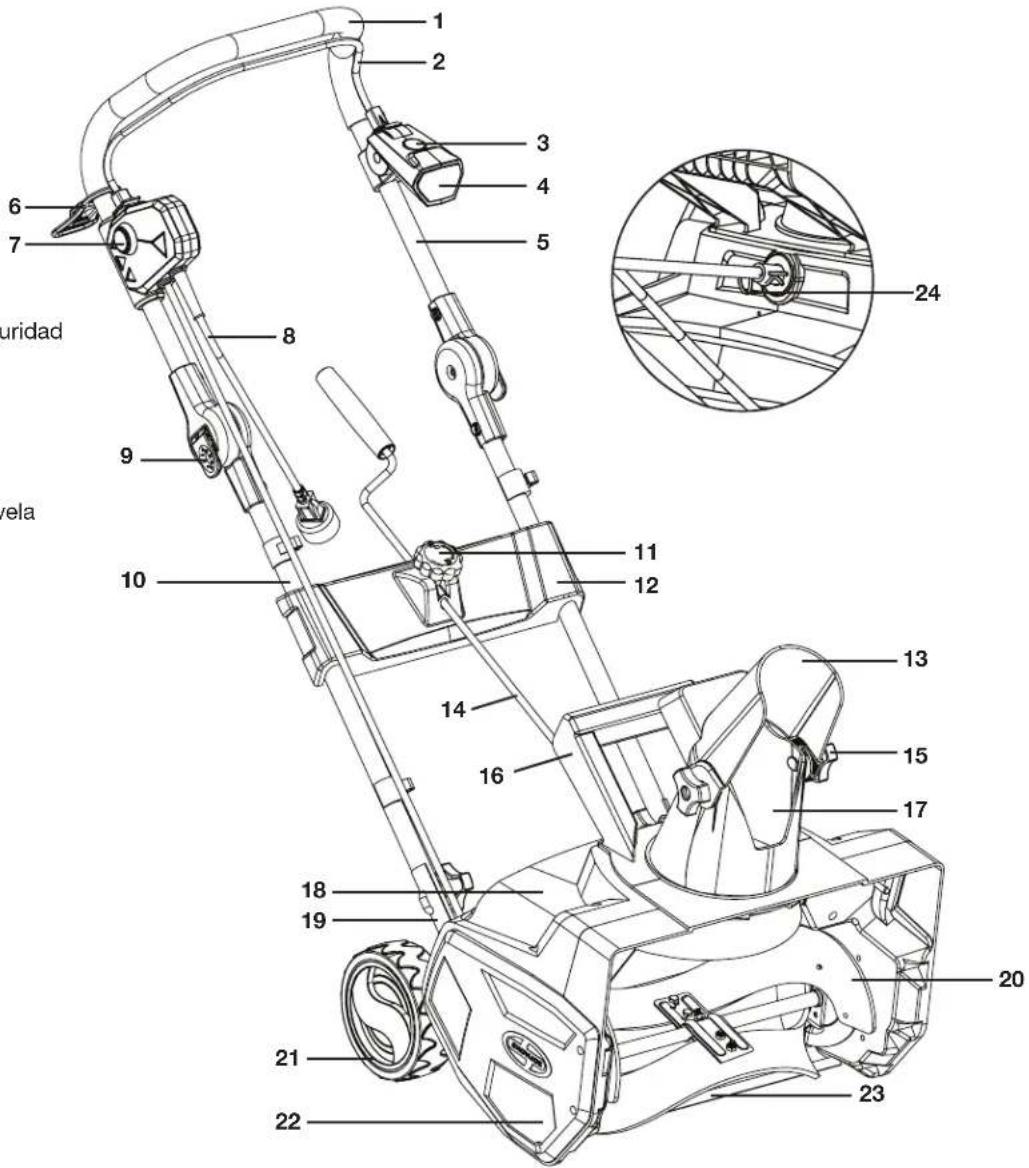

Conozca su quitanieve

Lea cuidadosamente el manual del operador y las reglas de seguridad antes de operar su quitanieve eléctrico. Compare la ilustración debajo con la unidad real para familiarizarse con la ubicación de los diversos controles y ajustes. Conserve este manual para referencias futuras.

1. Manillar
2. Barra interruptora
3. Interruptor de luz LED
4. Luz LED
5. Mango superior
6. Gancho de sujeción de cable de extensión
7. Botón interruptor de seguridad
8. Cable del artefacto
9. Trabas de mango
10. Ensamblado de barras intermedias
11. Perilla de ajuste de manivela
12. Placa central
13. Deflector de conducto
14. Manivela de conducto
15. Perilla de deflector
16. Mango auxiliar
17. Conducto de descarga
18. Cubierta principal
19. Mango inferior
20. Rotor
21. Ensamblado de rueda
22. Cubierta lateral
23. Barra raspadora
24. Pasador

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Duridad vela

Datos técnicos

Voltaje nominal 120 V \~ 60 Hz

Alimentación 14.5 A

Velocidad sin carga 2,000 ±10% rpm

Rotor ....Barrena de acero con dos hojas de goma

Ancho de despeje 18 plg (46 cm)

Tipo de nieve ...... Ligera, suelta

Tamaño de rueda ....6 plg (15 cm)

Potencia de luz LED 3 W

Profundidad de corte de nieve ....8 plg (20 cm)

Distancia máxima de lanzamiento .....20 pies (6 m)

Capacidad máxima de retiro de nieve .....650 lbs/min (295 kg/min)

Control direccional ....Conducto ajustable 180°

Peso neto 29.8 lb (13.5 kg)

Desembalaje

El paquete contiene:

• Quitanieve eléctrico con mango
• Manivela de conducto con pasador
• Tuercas de mariposa/perillas de deflector (4)
• Pernos J (2)
  • Pernos de cabeza de hongo (2)
• Arandelas de goma (2)
• Deflector de conducto

• Manual con tarjeta de registro

• Retire cuidadosamente el quitanieve eléctrico y compruebe que todos los artículos anteriores estén incluidos.

• Inspeccione cuidadosamente el producto para asegurarse de que no haya ocurrido ningún daño o ruptura durante el transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA la unidad a la tienda. Llame al centro de servicio al cliente Snow Joe® + Sun Joe® al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del material de embalaje hasta que usted esté listo para usar su quitanieve eléctrico. El empaquetado está hecho de materiales reciclables. Deshágase apropiadamente de estos materiales según los reglamentos locales, o guarde el empaquetado para un almacenamiento del producto a largo plazo.

¡IMPORTANTE! El equipo y los materiales de embalaje no son juguetes. No deje que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden ser tragados y representan un riesgo de asfixia!

Ensamblado

¡PRECAUCIÓN!

Inspeccione el cableado; el cual, de haber sido dañado durante el transporte, puede causar serios daños a su cuerpo durante el uso del equipo. Si se detecta o sospecha algún daño, no ensamble el artefacto. En su lugar, comuníquese con el centro de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para asistencia.

Ensamble el artefacto cuidadosamente, de tal manera que el cableado eléctrico no se dañe.

Ensamblado del marco

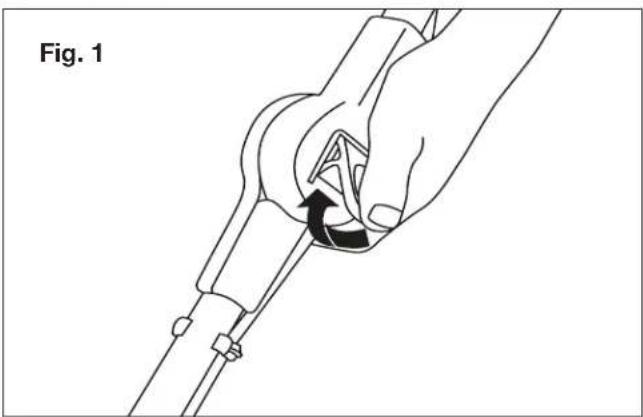

1. Asegure la conexión del ensamblado de mango intermedio al mango superior ajustando las trabas de mango en cada lado (Fig. 1).

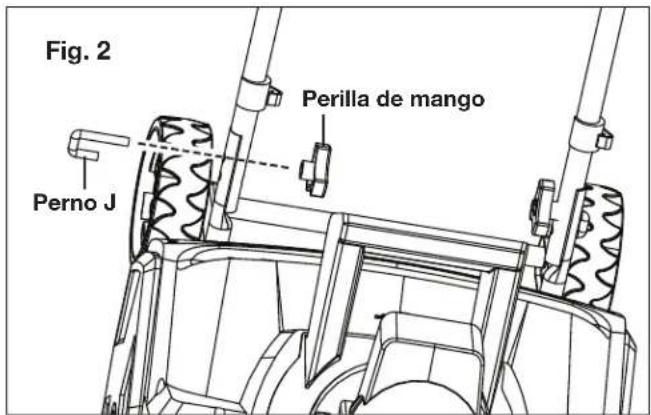

1. Alinee los orificios en la parte inferior del mango intermedio con aquellos del mango inferior (Fig. 2).

Fig. 2 Perilla de mango Perno J

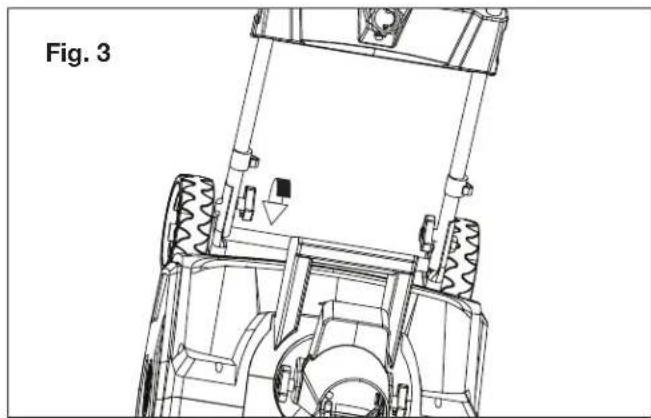

1. Asegure el ensamblado de mango intermedio al mango inferior usando las dos perillas y dos pernos J. Instale las perillas en la parte interior de la unidad, y apriételas (Fig. 3).

Ensamblado de la manivela del conducto

1. Retire el pasador de la manivela inferior (Fig. 4).

Fig. 4

Pasador

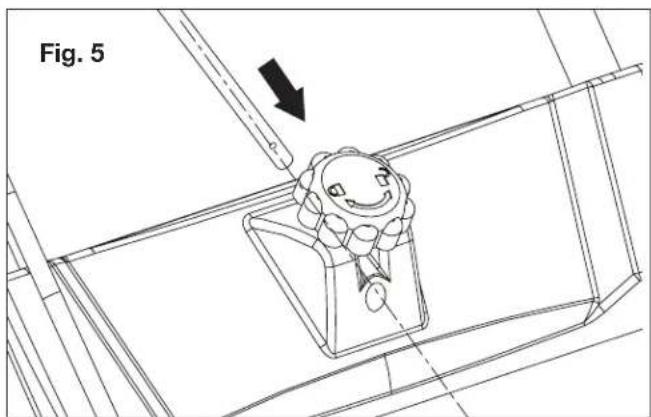

1. Instale la manivela a través de la placa central e insértela en la abertura en la parte posterior de la carcasa con los orificios alineados (Figs. 5 - 7).

NOTA: afloje o apriete la perilla de ajuste de manivela para lograr un control cómodo de la manivela.

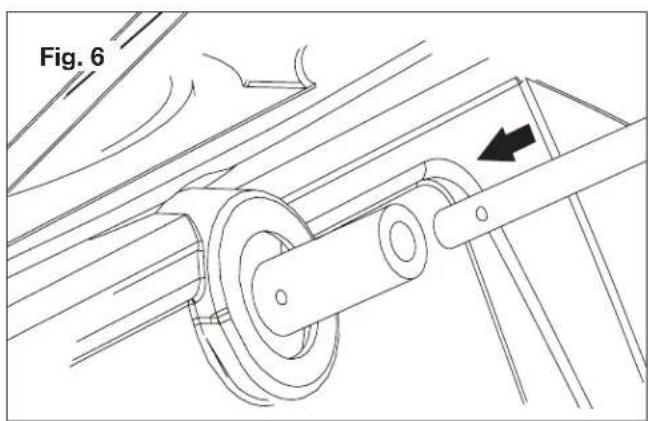

Fig. 6

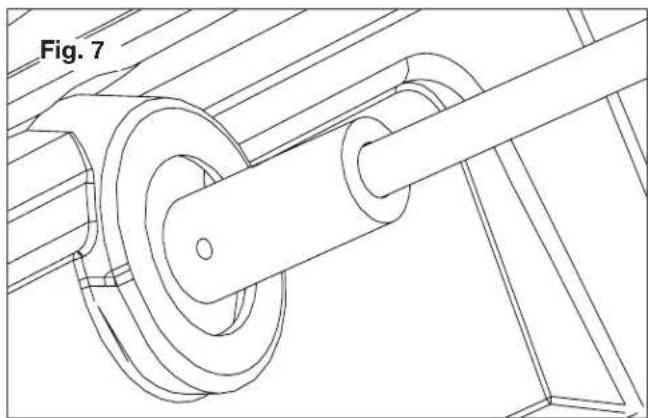

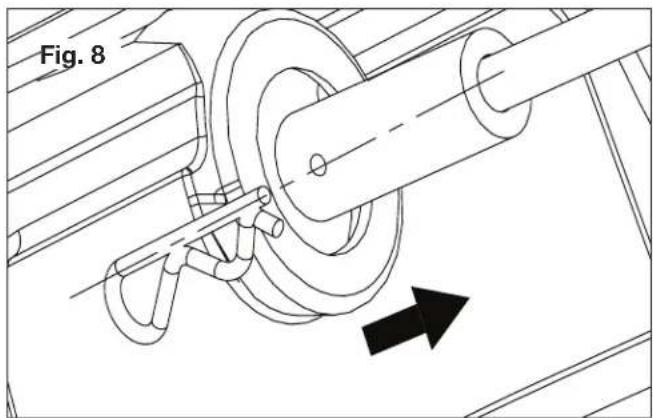

1. Asegure la manivela en su lugar con el pasador (Figs. 8 - 9).

Ensamblado del conducto de descarga

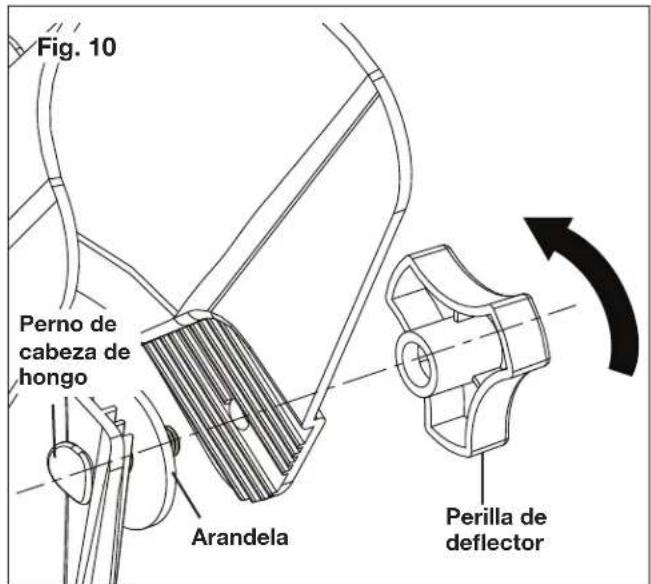

1. Posicione el deflector de conducto sobre el conducto de descarga y alinee los orificios, colocando la arandela entre el deflector y el conducto (Fig. 10).

Fig. 10 Perno de cabeza de hongo Arandela Perilla de deflector

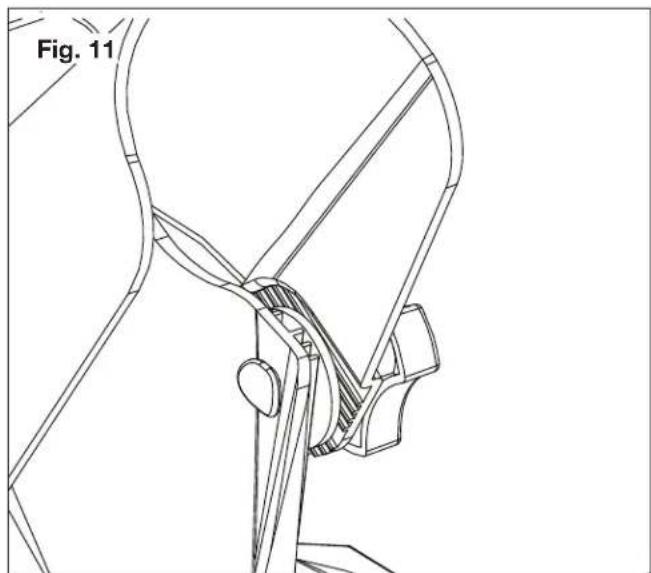

1. Asegure los pernos de cabeza de hongo y las perillas. Asegúrese de apretar bien las perillas (Fig. 11).

1. Gire la perilla de manivela en sentido horario para asegurarse de que el conducto de descarga y el deflector estén en sus posiciones correspondientes.

Operación

NOTA: antes de usar esta máquina, asegúrese de que la fuente de alimentación que vaya a utilizar cumpla con las especificaciones detalladas en este manual. Antes de insertar el enchufe en el receptáculo, verifique que la barrena y las placas de goma del quitanieve estén firmemente aseguradas, y que las placas de goma estén de cara a la dirección correcta. Lleve a cabo un encendido de prueba para asegurarse de que el rotor gire libremente.

Asegurar el cable de extensión

1. Para un uso seguro y eficiente de su quitanieve, utilice únicamente un cable de extensión certificado por UL recomendado para uso al aire libre. Consulte la tabla de cables de extensión en la página 2.

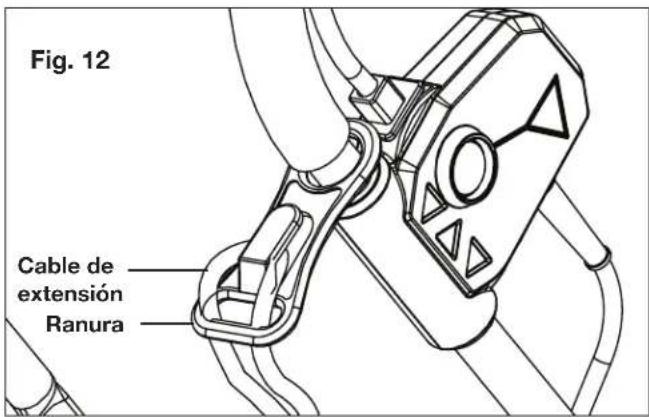

2. Empuje un bucle del cable de extensión a través de la ranura en el seguro del cable desde el lado opuesto del gancho de restricción. Posicione el bucle sobre el gancho y jale el cable de vuelta a través de la ranura (Fig. 12).

Fig. 12 Cable de extension Ranura

1. Inserte el extremo hembra del cable de extensión en el conector macho polarizado del artefacto (Fig. 13).

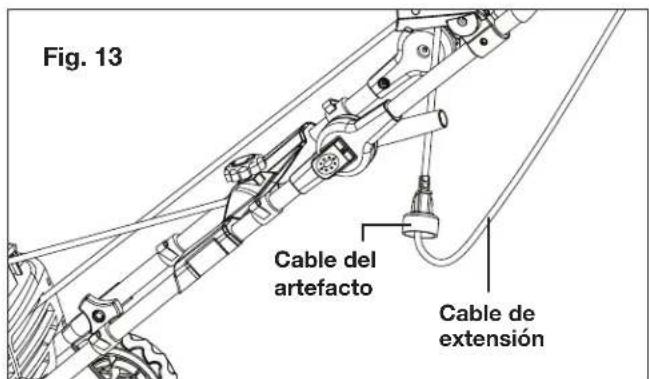

Fig. 13 Cable del artefacto Cable de extension

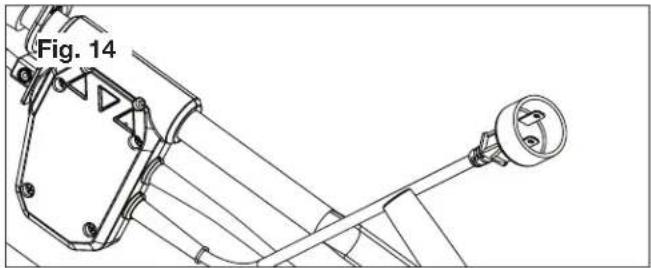

1. Note que el quitanieve tiene un conector macho polarizado, es decir que una pata en el conector es ligeramente más larga y ancha que la otra (Fig. 14). El extremo hembra del cable de extensión debe estar, del mismo modo, polarizado de tal manera que el cable de extensión encaje perfectamente en el conector del artefacto.

Los cables eléctricos dañados representan un riesgo de incendio, choque eléctrico y lesiones corporales severas.

Antes de operar el quitanieve, examine cuidadosamente el cable eléctrico. Si el cable está dañado, no utilice el quitanieve. Reemplace o repare el cable dañado inmediatamente. Si necesita ayuda, contacte a un centro de servicio autorizado Snow Joe ^® + Sun Joe ^® .

Encendido y apagado

!ADVERTENCIA! El rotor empieza a girar inmediatamente después de que el quitanieve se enciende. Mantenga las manos y pies alejados de la barrena giratoria.

1. Para encender el quitanieve, presione el botón interruptor de seguridad, y luego apriete la barra de seguridad (Fig. 15).

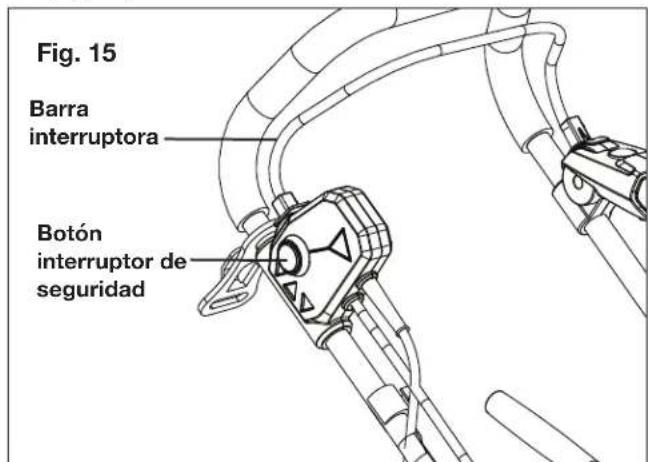

Fig. 15 Barra interruptora Botón interruptor de seguridad

1. Una vez que el quitanieve arranca, suelte el botón interruptor de seguridad y proceda con la operación.

2. Para apagarlo, suelte la barra interruptora.

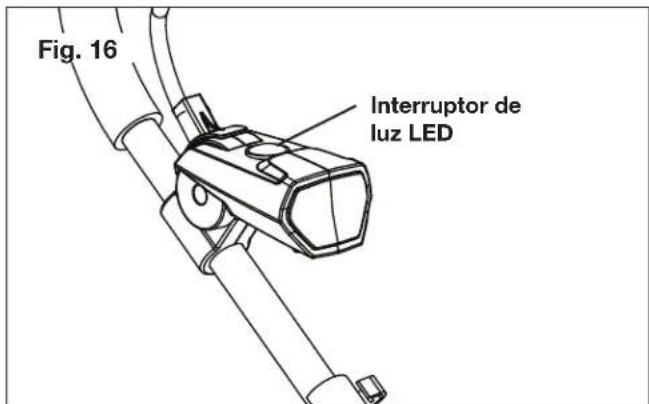

Uso de la luz LED

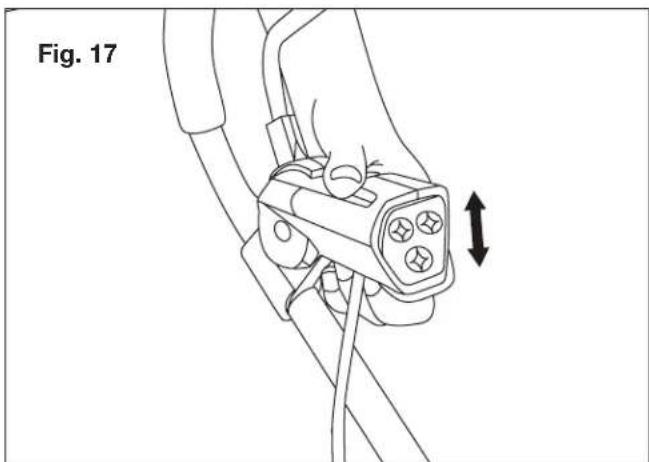

1. Para usar la luz LED durante trabajos nocturnos de retiro de nieve, active el interruptor de luz LED localizado en el soporte de la barra interruptora (Fig. 16).

NOTA: después de acabar de usar su quitanieve, no se olvide de APAGAR el interruptor de luz.

Fig. 16 Interruptor de luz LED

1. La luz LED puede ser ajustada moviéndola hacia arriba o abajo, tal como se muestra (Fig. 17).

Fig. 17

Movimiento de la máquina y retiro de nieve

¡ADVERTENCIA!

Objetos extraños como piedras, vidrios rotos, clavos, alambres o cuerdas pueden ser recogidos y arrojados por el quitanieve, causando lesiones personales severas.

Retire todos los objetos extraños del área a ser trabajada antes de operar el quitanieve.

1. Mantenga el área de operación libre de objetos extraños que puedan ser arrojados por las cuchillas del rotor. Lleve a cabo una inspección completa del área, ya que algunos objetos pueden estar ocultos a la vista por la nieve que los rodea. Si el quitanieve golpea una obstrucción o recoge un objeto extraño durante su uso, detenga el quitanieve, desconecte el cable de extensión, retire la obstrucción e inspeccione la unidad para ver si se ha dañado. Repare o reemplace cualquier parte dañada antes de volver a encender y operar la unidad.
2. Mantenga a espectadores, niños y mascotas alejados del área de trabajo. Tenga en cuenta que el ruido normal de la máquina al ser encendida puede hacer difícil para usted oír a la gente acercándose.
3. Al mover el quitanieve, use las ruedas en un lado como punto de pivote. Incline ligeramente el quitanieve sobre este punto de pivote para moverlo hacia adelante o hacia atrás.
4. Empiece su ruta de limpieza cerca al tomacorriente y trabaje hacia afuera, lanzando la nieve en un movimiento hacia adelante y hacia atrás. Para limpiar en la dirección opuesta, pase por sobre el cable y gire el quitanieve sobre sus ruedas. Asegúrese de superponer las rutas de limpieza.
5. Tenga en cuenta la dirección del viento. De ser posible, muévase en la misma dirección que el viento, de manera que la nieve no sea lanzada contra el viento (y por tanto hacia su cara y por sobre la ruta recién limpiada).
6. Mientras mueva el quitanieve, no tire del cable de alimentación violentamente ni lo arrastre bruscamente. El quitanieve deberá moverse dentro del rango que el cable pueda alcanzar de forma segura.
7. No empuje el quitanieve con demasiada fuerza. Usted debe empujar la máquina cuidadosamente y de forma uniforme, de acuerdo con la velocidad de lanzamiento de la unidad.
8. No aplique una carga humana adicional al motor ya que puede causar daños al motor.
9. Algunas partes del quitanieve se pueden congelar bajo condiciones de temperatura extremas. No intente operar el quitanieve con partes congeladas. Si las partes se congelan mientras el quitanieve está siendo usado, detenga el quitanieve, desenchufe el cable de extensión e inspeccione las partes congeladas. Libere todas las partes antes de volver a encender u operar el quitanieve. Nunca fuerce los controles que se hayan congelado.
10. Al trabajar sobre piedras, grava o superficies sin pavimentar, evite lanzar materiales sueltos de superficie junto con la nieve empujando hacia abajo en el mango para levantar la barra raspadora en la base de la unidad por sobre las piedras o grava.
11. Para áreas más grandes, se requiere un patrón definido de operación para despejar bien un área con nieve. Estos patrones evitarán el lanzamiento de nieve en lugares no deseados, eliminando la necesidad de una segunda pasada para quitar nieve (Fig. 18).

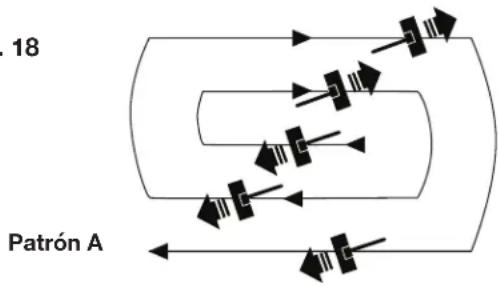

Patrón A: lance la nieve hacia la derecha o izquierda, donde sea posible. Para áreas como una entrada para vehículos larga, es ventajoso empezar en el medio. Despeje desde un extremo al otro, lanzando nieve a ambos lados.

Patrón B: si la nieve puede solo ser lanzada a un lado del área a ser despejada, empiece en el lado opuesto.

Fig. 18

Cambio de la dirección y altura de lanzado

¡ADVERTENCIA!

Nunca apunte el conducto de descarga de nieve al operador, espectadores, vehículos o ventanas cercanas. Los objetos extraños lanzados accidentalmente junto con la nieve por el quitanieve pueden causar daños y lesiones personales severas.

Siempre oriente el conducto de descarga a la dirección opuesta a donde usted, los espectadores, vehículos y ventanas en los alrededores estén ubicados.

1. El conducto de descarga puede ser ajustado 180 grados rotando la manivela del conducto. Gire la manivela de control de conducto en sentido horario para mover el conducto de descarga hacia la izquierda y en sentido antihorario para mover el conducto hacia la derecha (Fig. 19).

Fig. 19 Manivela de conducto Conducto de descarga

1. El deflector del conducto en la parte superior del conducto de descarga controla la altura del flujo de nieve. Afloje las perillas para levantar o bajar el deflector a la altura deseada de nieve que usted desee lanzar. Apriete las perillas para asegurar el deflector (Fig. 20).

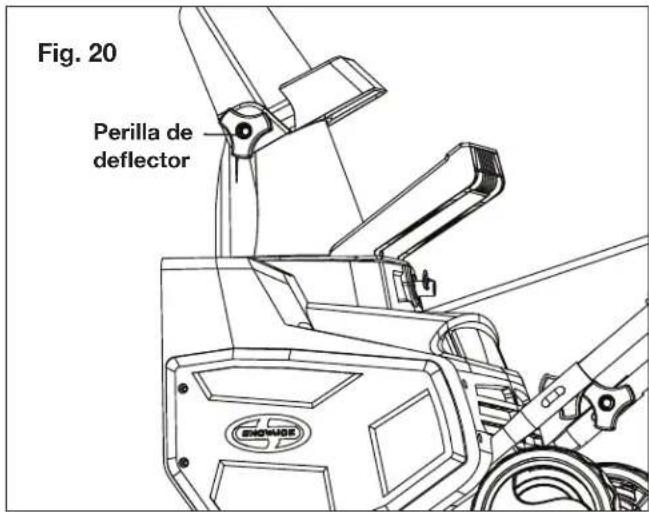

Fig. 20 Perilla de deflector

¡ADVERTENCIA!

Asegúrese de que el deflector del conducto se enganche y trabe completamente sobre el conducto de descarga. Una abertura entre el conducto de descarga y el deflector del conducto puede permitir que objetos extraños sean recogidos por el quitanieve y sean lanzados en la dirección del operador, causando lesiones corporales severas.

• No avance el deflector del conducto demasiado hacia adelante provocando que aparezca una abertura entre el deflector y el conducto de descarga.
• No apriete demasiado las perillas en el deflector del conducto.

Mantenimiento

¡ADVERTENCIA!

Asegúrese de apagar el interruptor y desconectar el cable de extensión antes de llevar a cabo cualquier tarea de mantenimiento en su quitanieve.

Lubricación de por vida (motor y barrena)

La lubricación no es necesaria y puede dañar la unidad. El quitanieve ha sido lubricado en la fábrica para un uso de por vida antes de ser transportado.

Consejos generales de mantenimiento

1. No intente reparar la máquina a no ser que usted tenga las herramientas e instrucciones apropiadas para desensamblarla y repararla.
2. Verifique los pernos y tornillos en intervalos frecuentes para un ajuste correcto y asegurarse de que el equipo esté en una condición de trabajo segura.
3. Después de cada sesión de retiro de nieve, mantenga el quitanieve funcionando por unos minutos más para evitar que el colector y el rotor se congelen. Apague el motor, espere a que todas las partes giratorias se hayan detenido por completo, y retire el hielo y nieve residuales de la unidad. Gire la manivela del conducto varias veces para retirar cualquier exceso de nieve.
4. Use un paño empapado con agua caliente y un cepillo suave para limpiar el quitanieve. ¡Nunca moje la máquina ni la rocíe con agua!

5. No use detergentes o solventes ya que pueden causar daños irreparables al quitanieve. Los agentes químicos pueden dañar las partes de plástico.

6. Para proteger el quitanieve contra la corrosión al guardarlo por periodos prolongados, aceite ligeramente las partes de metal.

7. Guarde el artefacto en un área seca, lejos del alcance de los niños.
8. Para la seguridad del usuario, las partes dañadas o gastadas deben ser reemplazadas. Reemplace las partes solo con partes de repuesto originales. Las partes de otro quitanieve pueden no encajar adecuadamente, causando una situación insegura.

Reemplazo de las placas de goma

NOTA: al reemplazar placas de goma gastadas, preste atención a todos los tipos distintos de pernos y tuercas, y sepa dónde se encuentran. Esto asegurará que las nuevas placas de goma estén instaladas de forma correcta y segura.

1. Quite la placas de goma gastadas retirando los juegos de tuercas, pernos y arandelas empleados para asegurarlas (Figs. 21 - 22).

Fig. 21 Juegos de tuercas, pernos y arandelas

1. Instale la primera placa de goma de repuesto e inserte el perno apropiado en cada orificio correspondiente a cada parte de la placa de goma. Asegúrese de que las contratuercas estén firmemente aseguradas a los pernos.

2. Instale la otra placa de goma de la misma manera (Fig. 23).

Reemplazo de la barra raspadora

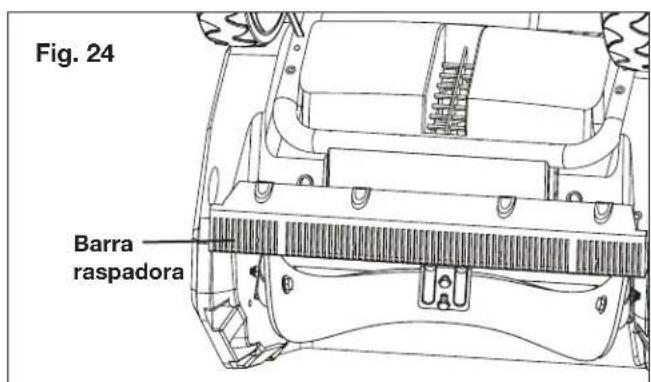

1. La barra raspadora está localizada en la base del quitanieve, debajo de la carcasa del rotor (Fig. 24).

Fig. 24 Barra raspadora

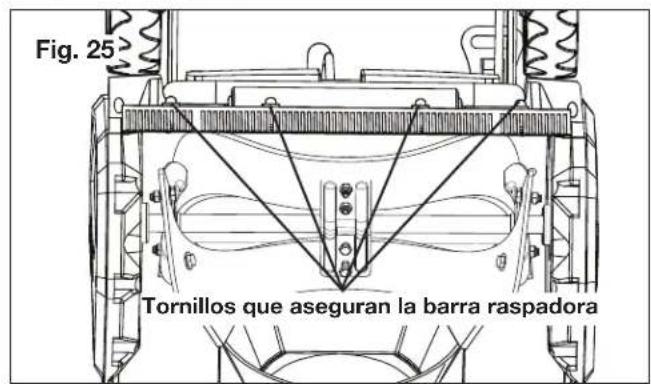

1. Retire los tornillos que aseguran la barra raspadora al quitanieve (Fig. 25).

Fig. 25 Tornillos que aseguran la barra raspadora

1. Instale la nueva barra raspadora y ajustela bien al quitanieve apretando los tornillos.

Reemplazo de la correa

NOTA: bajo condiciones normales de operación, no será necesario reemplazar la correa del rotor. Sin embargo, en caso de que el rotor se atasque o falle, la correa puede dañarse. Para reemplazar la correa, siga las instrucciones a continuación.

NOTA: determine los lados de la mano izquierda y derecha del quitanieve poniéndose de pie detrás de la unidad, en la posición normal de operación.

1. Abra la placa de la izquierda retirando los cinco tornillos (Fig. 26).

Fig. 26 Retire los cinco tornillos

1. Use su mano derecha para doblar hacia arriba el lado con pliegues de la correa y jale la correa hacia arriba mientras gira la polea del rotor en sentido antihorario con su mano izquierda. La correa puede ser fácilmente retirada desde la polea (Fig. 27).

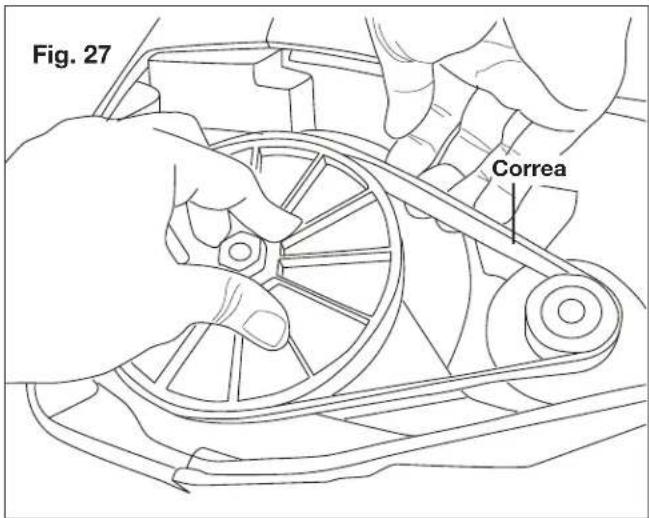

Fig. 27 Correa

1. Coloque la correa en la polea impulsora primero y luego coloque la correa en el extremo inferior de la polea del rotor (Fig. 28).

Fig. 28 Polea de barrena Polea impulsora

1. Use su mano derecha para presionar la correa con el lado con pliegues hacia abajo. Mientras sujeta la correa hacia abajo con su mano derecha, use su mano izquierda para girar el rotor hacia adelante de manera que la polea de rotor gire en dirección horaria. La correa será gradualmente empujada hacia abajo, hacia la polea. Cuando la correa está asentada en la polea, ajustela de manera que los pliegues de la correa encajen en las ranuras de la polea (Fig. 29).

1. Luego de que la correa es instalada, vuelva a colocar la placa lateral y asegúrela con los seis tornillos (Fig. 26).

NOTA: la nieve mojada y pesada aplica una carga adicional en las correas, requiriendo por tanto un reemplazo más frecuente de correas.

Reemplazo de la polea

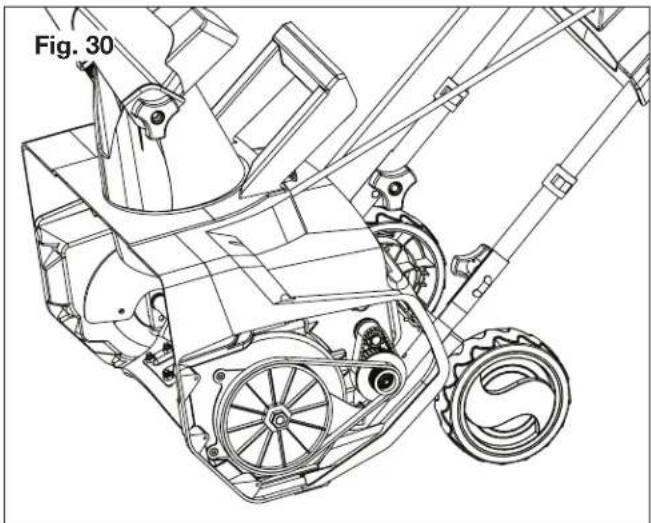

1. Abra la placa de la izquierda retirando los seis tornillos (Fig. 26). Retire la correa siguiendo las instrucciones anteriores (Fig. 30).

1. Sujete la barrena. Usando una llave de dado hexagonal de 18 mm, gire la polea en sentido horario para retirarla (Fig. 31).

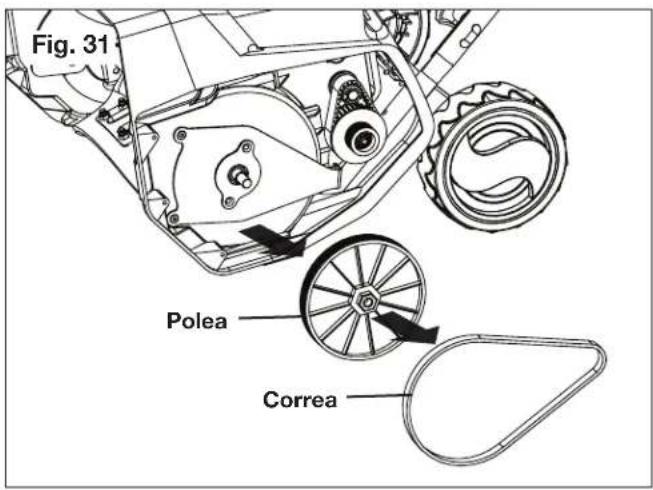

Fig. 31 Polea Correa

1. Siga las instrucciones a la inversa para instalar la nueva polea.

Almacenamiento

1. Permita que el motor se enfríe completamente antes de limpiar, guardar o transportar el quitanieve. Asegúrese de sujetar de forma segura la unidad durante su transporte.
2. Desconecte el cable de extensión del quitanieve. Inspeccione el cable de extensión cuidadosamente para detectar señales de desgaste o daños. Reemplácelo si está gastado o dañado.
3. Inspeccione el quitanieve cuidadosamente para detectar partes gastadas, sueltas o dañadas. Verifique las conexiones y tornillos, y ajustelos de ser necesario. Para reparar o reemplazar partes, contacte a su concesionario autorizado Snow Joe ^® + Sun Joe ^® o al centro de servicio al cliente Snow Joe ^® + Sun Joe ^® llamando al 1-866-SNOWJOE (1-866-766-9563).
4. Guarde la unidad junto con el cable de extensión desconectado en un lugar seco y bajo llave, lejos del alcance de los niños, para prevenir daños o usos no autorizados. Cubra holgadamente la unidad con una lona para mayor protección.

Asistencia y servicio

Si su quitanieve eléctrico SJ619E de Snow Joe ^® requiere servicio o mantenimiento, comuníquese con la central de servicio al cliente Snow Joe ^® + Sun Joe ^® llamando al 1-866-SNOWJOE (1-866-766-9563).

Modelo y número de serie

Al contactar a la empresa o al ordenar partes de repuesto, usted necesitará proveer el modelo y el número de serie, los cuales se encuentran en la etiqueta sobre la cubierta principal de la unidad, a la izquierda del conducto de descarga. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto: S | J | 6 | 1 | 9 | E N° de modelo: N° de serie:

Accesorios

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe® + Sun Joe®. NUNCA use partes de repuesto o accesorios que no estén destinados para su uso con este quitanieve. Comuníquese con Snow Joe® + Sun Joe® si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su quitanieve eléctrico. El uso de cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos.

		ModeloAccesor
1	Cable de extensión de 50 pies y calibre 14 Snow Joe® + Sun Joe® SJTW-A con extremo iluminado	PJEXT50-B
(	Herramienta Universal de Limpieza de Conducto de Quitanieve	SJCOT
3	Cubierta protectora universal de 53.3 cm (21 plg) para quitanieve	SJCVR-21

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe ^® + Sun Joe ^® de notificar sobre dichos cambios. Los accesorios pueden ser pedidos en línea en SnowJoe.com o vía telefónica llamando al centro de servicio al cliente Snow Joe ^® + Sun Joe ^® al 1-866-SNOWJOE (1-866-766-9563).

LA PROMESA DE SNOW JOE® + SUN JOE® AL CLIENTE

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe®, Sun Joe®, o Aqua Joe® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe®, Sun Joe®, o Aqua Joe® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).
