MANUAL DE USUARIO StompLab IIB VOX
El uso de la unidad en las siguientes ubicaciones puede dar como resultado un mal funcionamiento:
- Expuesto a la luz directa del sol
- Zonas de extremada temperatura o humedad
- Zonas con exceso de suciedad o polvo
- Zonas con excesiva vibración
• Cercano a campos magnéticos
Fuente de alimentación
Por favor, conecte el adaptador de corriente designado a una toma de corriente con el voltaje adecuado. No lo conecte a una toma de corriente con voltaje diferente al indicado.
Interferencias con otros aparatos
Las radios y televisores situados cerca pueden experimentar interferencias en la recepción. Opere este dispositivo a una distancia prudencial de radios y televisores.
Manejo
Para evitar una rotura, no aplique excesiva fuerza a los conmutadores o controles.
Cuidado
Si exterior se ensucia, límpiese con un trapo seco. No use líquidos limpiadores como disolvente, ni compuestos inflamables.
Guarde este manual
Después de leer este manual, guárdelo para futuras consultas.
Mantenga los elementos externos alejados del equipo
Nunca coloque ningún recipiente con líquido cerca de este equipo, podría causar un cortocircuito, fuero o descarga eléctrica. Cuide de que no caiga ningún objeto metálico dentro del equipo.
Nota respecto a residuos y deshechos (solo UE)
Cuando aparezca el símbolo del cubo de basura tachado sobre un producto, su manual de usuario, la batería, o el embalaje de cualquiera de éstos, significa que cuando quiere tire dichos artículos a la basura, ha de hacerlo en acuerdo con la normativa vigente de la Unión
Europea. No debe verter dichos artículos junto con la basura de casa. Verter este producto de manera adecuada ayudará a evitar daños a su salud pública y posibles
daños al medioambiente. Cada país tiene una normativa específica acerca de cómo verter productos potencialmente tóxicos, por tanto le rogamos que se ponga en contacto con su oficina o ministerio de medioambiente para más detalles. Si la batería contiene metales pesados por encima del límite permitido, habrá un símbolo de un material químico, debajo del símbolo del cubo de basura tachado.
NOTA IMPORTANTE PARA EL CONSUMIDOR
Este producto ha sido fabricado de acuerdo a estrictas especificaciones y requerimientos de voltaje aplicables en el país para el cual está destinado. Si ha comprado este producto por internet, a través de correo, y/o venta telefónica, debe usted verificar que el uso de este producto está destinado al país en el cual reside.
AVISO: El uso de este producto en un país distinto al cual está destinado podría resultar peligroso y podría invalidar la garantía del fabricante o distribuidor.
Por favor guarde su recibo como prueba de compra ya que de otro modo el producto puede verse privado de la garantía del fabricante o distribuidor.
* Todos los nombres de productos y compañías son marcas comerciales o marcas registradas de sus respectivos propietarios.
Introducción
¡Bienvenido!
Gracias por incorporar el procesador de efectos de modelos de bajos VOX StompLab II B a su equipo. Tanto si se encuentra actuando en directo, en el estudio o practicando con sus auriculares, ¡el procesador StompLab le proporcionará innumerables horas con excelentes sonidos!
Para garantizar una relación duradera y sin problemas con su StompLab, lea atentamente este manual y siga las instrucciones que en él aparecen. Cuando haya acabado de leer este manual, consérvelo para consultarlo en el futuro.
Principales características
üleva incorporadas 61 variaciones diferentes de efectos de modelos y se pueden utilizar simultáneamente hasta ocho efectos diferentes (incluida la reducción de ruidos).
Utilice estos efectos de modelos para crear sus propios sonidos y almacénelos en la memoria interna como uno de los 20 programas de usuario. Se proporcionan además más de 100 programas preestablecidos para su uso inmediato.
El afinador auto cromático incorporado le permite afinar mientras está en silenciamiento u omisión.
El StompLab II B proporciona un pedal de expresión que le permite controlar el wah, el volumen y muchos parámetros de efectos, lo que le proporciona enormes posibilidades para las actuaciones en directo.
Paneles delantero y posterior
En esta sección se explican los mandos y conectores de los paneles delantero y posterior del StompLab II B.
Panel delantero


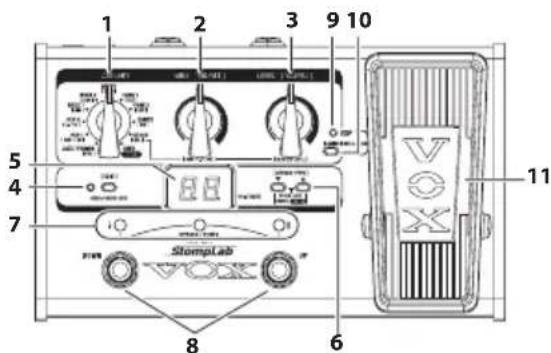

1 2 3 9 10 5 4 7 Stomplab Voxel 6 8 111. Selector CATEGORY
En el modo de selección de programas, utilice este selector para elegir el género del programa y recuperar el género seleccionado del programa.
En el modo de edición, utilice este selector para elegir el efecto que se editará.
Puede además guardar en un programa la configuración de un efecto editado cuando se seleccione WRITE con el mando.
2. Mando VALUE 1
Utilice este mando en el modo de selección de programas para
ajustar la sensibilidad del limitador o la ganancia del amplificador (AMP/DRIVE). Cuando se realice este ajuste, el visor de programas y valores indicará el valor de la sensibilidad o la ganancia y parpadearán el piloto EDIT y el piloto central del afinador.
Utilice este mando en el modo de edición para seleccionar el primer parámetro de un efecto. Asimismo, utilice este mando cuando guarde un programa para seleccionar el programa en el que se guardará (escribirá) un programa establecido.
3. Mando VALUE 2
En el modo de selección de programas, utilice este mando para ajustar el nivel de salida del amplificador (AMP/DRIVE). Cuando se realice este ajuste, el visor de programas/valores indicará el valor de salida y parpadearán el piloto EDIT y el piloto # del afinador.
Utilice este mando en el modo de edición para seleccionar el segundo parámetro de un efecto.
4. Botón EDIT, piloto EDIT
Utilice este botón para alternar entre el modo de selección de programas y el modo de edición. Se puede alternar entre los modos cada vez que se pulse el botón.
El piloto EDIT se iluminará cuando se esté en el modo de edición.
En el modo de selección de programas, la función de bloqueo del valor se activa cuando se mantiene pulsado este botón durante 2 segundos y la funcionalidad de los mandos VALUE 1 y VALUE 2 se desactiva. La función del bloqueo del valor se cancelará cuando se vuelva a pulsar el botón durante 2 segundos.
La función del bloqueo del valor solo se puede activar en el modo de selección de programas.
5. Visualización de programas y valores
En el modo de selección de programas, aquí se indica el valor del mando y el número del programa seleccionado. Cuando BYPASS/MUTE está activado, el visor muestra el nombre de la nota que está afinando.
En el modo de edición, aquí se indican los valores de los parámetros y abreviaturas de los efectos. Además, se indica el número del programa que se seleccionó como lugar de almacenamiento cuando se guarda el programa.
6. Botones ▲ y ▼
En el modo de selección de programas, utilice estos botones para seleccionar los programas. El número del programa aumentará o disminuirá cada vez que pulse el botón.
En el modo de edición, utilice estos botones para seleccionar un efecto y activarlo o desactivarlo. Utilícelos también para seleccionar el programa en el lugar de almacenamiento y ejecutar la función de guardar al almacenar un programa.
Además, la calibración se configura cuando se inicia el afinador.
7. Piloto del afinador
En el modo de selección de programas, este piloto sirve como medidor del afinador cuando BYPASS/MUTE está activado.
En el modo de edición:
- El piloto izquierdo se iluminará cuando en el visor de programas y valores se indique el nombre del efecto.
- El piloto central se iluminará o parpadeará cuando en el visor de programas y valores se indique el valor del mando VALUE 1.
- El piloto derecho # se iluminará o parpadeará cuando en el visor de programas y valores se indique el valor del mando VALUE 2. El piloto central del afinador y el piloto # parpadearán cuando los parámetros que se visualizan se pueden configurar como la función objetivo del pedal de expresión. Cuando los parámetros se configuren como la función objetivo del pedal de expresión, el piloto permanecerá encendido durante más tiempo cuando parpadee. Cuando los parámetros no se configuren como la función objetivo, el piloto permanecerá encendido durante menos tiempo cuando parpadee.
8. Pedales UP/DOWN de programas
En el modo de selección de programas, utilice estos pedales para seleccionar los programas.
El número del programa aumentará o disminuirá cada vez que pulse el pedal.
En el modo de edición, utilice estos pedales para alternar lo que se ve en el visor de programas y valores. El visor cambia siguiendo la secuencia "Nombre de efecto" ↔ "Valor VALUE 1" ↔ "Valor VALUE 2".
9. Piloto del pedal de expresión
Este piloto indica cuando el pedal de expresión está activado (encendido) o desactivado (apagado). Además, el piloto parpadeará cuando la gama esté configurada para utilizar los parámetros de efectos con el pedal.
10. Botón de configuración del pedal de expresión
Este botón configura la utilización (volumen, wah, parámetros de efectos) del pedal de expresión. También puede utilizar este botón para configurar la gama para utilizar los parámetros de efectos con un pedal. ("Página, 57 "Configuración del pedal de expresión")
11. Pedal de expresión
Este pedal utiliza los parámetros de efectos como el volumen y wah. Puede activar y desactivar la función objetivo del pedal de expresión pisando con fuerza el pedal. (Página, 55 "Pedal de expresión")
Panel posterior


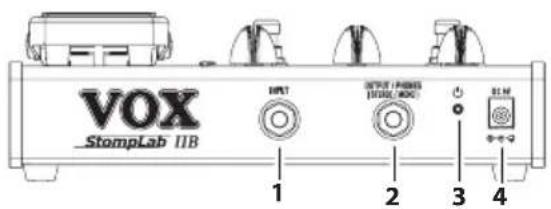

VOX StompLab IIB 1 2 3 41. Toma INPUT (entrada)
Conecte su bajo en esta toma.
2. Toma OUTPUT/PHONES (salida)
Conecte esta toma con los auriculares, la grabadora, la mesa de mezclas o el amplificador de su bajo.
3. Botón POWER (alimentación)
Para apagar y encender la unidad, mantenga pulsado el botón durante un segundo.
4. Toma DC 9V
En esta toma puede conectar un adaptador opcional de CA.
Configuración
Instalación de las pilas
No mezcle ni pilas nuevas con usadas ni diferentes tipos de pilas.
-
Extraiga los 4 tornillos de los pies de goma que aseguran la cubierta inferior.
-
Introduzca cuatro pilas AA, asegúrese de respetar la polaridad correcta (marcas "+" y "-" ) y cierre la cubierta inferior.
Si el nivel de las pilas se reduce, se podrá generar ruido.
Conexiones básicas
Asegúrese de realizar todas las conexiones con la alimentación desactivada. Si no tiene precaución cuando efectúa las conexiones, puede provocar daños en el amplificador de su bajo, en el sistema de altavoces o provocar averías.
- Utilice un cable para conectar la toma OUTPUT/PHONES del StompLab con su grabadora, mesa de mezclas o amplificador de bajo.
Cuando efectúe conexiones o encienda el aparato, baje el volumen de su amplificador o mesa de mezclas para no oír ruidos.
Si utiliza auriculares, enchúfelos en la toma OUTPUT/PHONES.
Si utiliza el adaptador opcional de CA, conéctelo en la toma de alimentación DC 9V del panel posterior, y enchufe después el adaptador en una toma de AC para encender la unidad.
-
Conecte su bajo en la toma INPUT del panel posterior.
-
Mantenga pulsado el botón de encendido y suéltelo cuando se illumine el visor de programas y valores.
Cuando se enciende StompLab, el visor de programas y valores indicará el número del programa.
- Suba el volumen de su amplificador o mesa de mezclas hasta alcanzar el volumen apropiado.

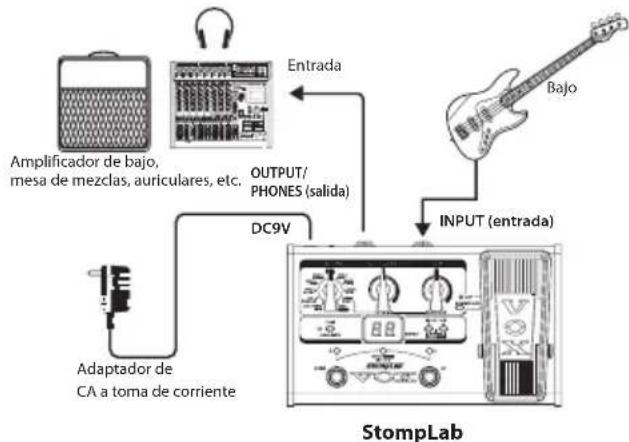

Ejemplo de una conexión
Función de apagado automático
El procesador StompLab cuenta con una función de apagado automático que apaga automáticamente la unidad cuando ha transcurrido una hora desde la última entrada del usuario. Si la función de apagado automático está activada, la alimentación no se reactivará incluso si se utiliza un mando o pedal. Encienda de nuevo la unidad.
Incluso si no ha habido ninguna entrada del usuario, la función de apagado automático no se activará si existe una entrada de audio en la toma de entrada.
Por defecto, la función de apagado automático viene activada de fábrica.
Activación de la función de apagado automático
Mientras mantiene pulsado el botón EDIT y el pedal de programas DOWN, encienda la unidad.
Después de indicar "AP" (apagado automático), el visor de programas y valores mostrará "En" (activado).
Desactivación de la función de apagado automático
Mientras mantiene pulsado el botón EDIT y el pedal de programas UP, encienda la unidad.
Después de indicar "AP" (apagado automático), el visor de programas y valores mostrará "dS" (desactivado).
La configuración para activar o desactivar la función de apagado automático se guarda incluso cuando se apaga la unidad.
Modo de selección de programas
El modo de selección de programas es en donde puede seleccionar y utilizar los programas.
En su conjunto, las configuraciones para cada efecto se denominan "un programa". El StompLab cuenta con 120 programas. Estos programas incluyen 100 que son programas preestablecidos (00–99) y sobre los que no se puede escribir, y 20 programas que son programas del usuario (U0–U9, u0–u9) sobre los que sí se puede escribir. Los 100 programas preestablecidos se subdividen en 10 categorías con 10 programas cada una.
Selección de un programa
- Compruebe que se encuentra en el modo de selección de programas.
En el modo de selección de programas, el piloto # del afinador y el piloto b se encenderán y el piloto EDIT se apagará.
El piloto EDIT se encenderá en el modo de edición, y se apagará cuando se pulse el botón EDIT para cambiar al modo de selección de programas. -
Seleccione un género con el selector CATEGORY y pulse el pedal de programas UP o DOWN para seleccionar el programa. El visor de programas y valores muestra el número del programa que ha seleccionado.
-
Ajuste el volumen maestro según se necesite.
Página, 59 "Configuración del tipo de dispositivo que se conectará en la toma OUTPUT/PHONES y del volumen maestro - [GBL] (GLOBAL)".
Pedal de expresión
Se configura la función objetivo (volumen, parámetro de efectos) del pedal de expresión para cada programa. Pisando o soltando el pedal durante una actuación, el tono y el volumen cambiarán según corresponda.
Para los programas en donde la función objetivo del pedal de expresión no sea el volumen, cuando se pise con fuerza el pedal la función objetivo del efecto se desactivará y el piloto del pedal de expresión se apagará. Si se vuelve a pisar con fuerza el pedal, el efecto de la función objetivo se activará y el piloto del pedal de expresión se encenderá.
Cuando el volumen esté configurado como la función objetivo del pedal de expresión, el volumen del programa se configurará de acuerdo con la posición actual del pedal. Para las funciones objetivo que no sean el volumen, el tono del programa no se puede cambiar hasta que se usa el pedal de expresión después de cambiar el programa.
SUGERENCIA: Configure [AMP/DR] (AMP/DRIVE) LEVEL como la función objetivo cuando el pedal de expresión controla el volumen porque el pedal de volumen lo controla y cuando el volumen del programa no cambia hasta que se usa el pedal después de cambiar el programa.
Omisión (bypass) y Silenciamiento (mute)
Omisión (bypass), que desactiva todos los efectos incluida la reducción de ruidos y Silenciamiento (mute), que silencia las salidas del StompLab, son funciones convenientes para su utilización mientras esté ajustando el amplificador de su bajo, afinando durante una actuación en vivo o cambiando de bajos. Aquí se muestra cómo utilizar la omisión o el silenciamiento.
Omisión del StompLab
Pulse simultáneamente los penales de programas UP y DOWN y se ignorarán (omitirán) todos los efectos. En este momento, el visor de programas y valores indicará “- -”.
Silenciamiento del StompLab
Mantenga pulsados simultáneamente los pedales de programas UP y DOWN durante aproximadamente un segundo y la salida se silenciará. En este momento, el visor de programas y valores indicará “__”.
Durante la omisión o el silenciamiento, el afinador auto cromático estará activo. Para cancelar la función de omisión o silenciamiento, pulse el pedal de programas UP o DOWN (esto no hará que cambie el programa).
Afinador
El StompLab lleva incorporado un afinador auto cromático. Se puede calibrar el tono de referencia (la nota "La", "A") del afinador en una gama de 438 Hz – 445 Hz.
Procedimiento de afinación
- El afinador automático se activará cuando el StompLab se encuentre en omisión o silenciamiento.
Si desea afinar en silencio, por ejemplo durante una actuación en vivo, únicamente tiene que silenciar el StompLab.
- Toque una nota en su bajo y el visor de programas y valores indicará el nombre de la nota más cercana.
Los nombres de las notas se indican de la siguiente forma.
| Nombre de la nota | CC#DD# | EFF#GG#A | A#B | |||||||||
| Visualización | C | C' | d | d' | E | F | F' | G | G' | R | R' | b |
- El piloto # del afinador se encenderá si su bajo está demasiado agudo (tono demasiado alto). El pilotodel afinador se encenderá si su bajo está demasiado grave (tono demasiado bajo). En ambos casos, el brillo de los pilotos indicará la magnitud del desvío. Los dos pilotos centrales del afinador se encenderán cuando esté afinado.
Ajuste de la calibración del afinador
Puede ajustar el tono de referencia del afinador interno (frecuencia central del piano A). Puede calibrar este tono de referencia en una gama entre 438 Hz y 445 Hz.
Cuando apague la unidad, el ajuste de calibración que haya realizado se eliminará y el StompLab se configurará automáticamente en 440 Hz.
- Cambie el tono de referencia con los botones ▲ o ▼ cuando el afinador arranque. El visor de programas y valores indicará un tono de referencia (38–45: 438–445 Hz).
Creación de su sonido (modo edición)
En el modo de edición es en donde se pueden ajustar los efectos que se utilizan en cada categoría, tales como [PDL] (PEDAL), [AMP/DR] (AMP/DRIVE), [CAB] (CABINET), [NR] (NOISE REDUCTION), [MOD] (MODULATION), [DLY] (DELAY) y [REV] (REVERB).

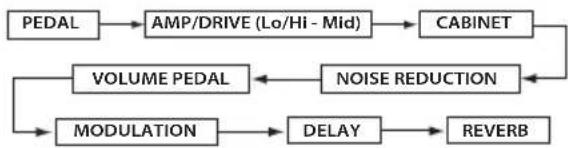

Flujo de la señal
El VOLUME PEDAL se puede utilizar cuando la función objetivo del pedal de expresión está establecida en VOLUME. ("Página, 58 "Asignación de volumen al pedal")
Entrada en el modo de edición
- En el modo de selección de programas, pulse el botón EDIT. Entrará en el modo de edición y se iluminará el piloto EDIT.
Selección de los efectos y ajuste de los parámetros - [PDL], [AMP/DR], [CAB], [NR], [MOD], [DLY], [REV]
Seleccione un efecto para su uso en cada categoría y configure el parámetro.
- Seleccione la categoría con el selector CATEGORY.
- Seleccione el efecto con los botones ▲ o ▼.
El visor de programas y valores indicará una abreviatura del nombre del efecto y el piloto b del afinador se encenderá.
Consulte los efectos y parámetros que puede seleccionar en la sección "Appendices" en la página 78.
Cuando selecciona un efecto, el StompLab configura automáticamente los parámetros de ese efecto con sus valores
más efectivos. Ajustando los parámetros, podrá retocar su sonido para lograr lo que tiene en mente. Cuando selecciona un efecto, el StompLab configura automáticamente los parámetros de ese efecto con sus valores más efectivos.
Cuando WAH esté seleccionado en la categoría [PDL], el pedal de expresión se configurará automáticamente como el pedal wah.
Para activar o desactivar un efecto, pulse simultáneamente los botones ▲ y ▼. Cuando un efecto está activado, se muestra el nombre del efecto y, cuando un efecto está desactivado, el visor indica “oF”.
- Configure el parámetro del efecto con el mando VALUE 1 y el mando VALUE 2.
Cuando gire un mando, el visor de programas y valores indicará los valores. Para VALUE 1 se encenderá o parpadeará el piloto central del afinador y para VALUE 2 se encenderá o parpadeará el piloto # del afinador.
Consulte los parámetros de los efectos que están asignados a cada mando en la sección "Apéndices" en la página 78.
[Lo/Hi] y [Mid] son parte del parámetro [AMP/DR]. Si [AMP/DR] está apagado, el efecto se desactivará. Además, puede ajustar el nivel de volumen del programa con el mando [AMP/DR] VALUE 2 (LEVEL).
Para la reducción del ruido, seleccione [NR] con el selector CATEGORY y ajuste la sensibilidad con el mando VALUE 1. Ajuste la sensibilidad de la reducción del ruido para no escuchar (acoples) cuando no esté tocando su bajo. En función del bajo que esté utilizando, las notas se pueden
cortar si sube excesivamente el valor de reducción del ruido. Este parámetro se debería ajustar para que las notas suenen de forma natural.
Configuración del pedal de expresión
Asignación de parámetros para el pedal
Para asignar parámetros al pedal, configúrelos en el modo de edición.
- Entre en el modo de edición.
- Visualice en el visor de programas y valores el valor del parámetro de efectos que desea utilizar con el pedal de expresión. Compruebe que está parpadeando el piloto central o el piloto # del afinador.
Si el piloto central o el piloto # del afinador no está parpadeando, no podrá asignar los parámetros al pedal de expresión.
- Pulse el botón de configuración del pedal.
Se visualizará brevemente "CP" en el visor de programas y valores, y el parámetro de efectos se podrá manipular con el pedal de expresión.
Si el parámetro de efectos está configurado como la función objetivo del pedal de expresión, el efecto de la función objetivo se activará automáticamente.
Si se selecciona el parámetro de efectos que está configurado como la función objetivo del pedal de expresión y se pulsa el botón de configuración del pedal, “--” aparecerá brevemente en el visor de programas y valores, y el pedal de expresión no
tendrá una función objetivo.
Asignación de volumen al pedal
Para asignar volumen al pedal de expresión, pulse el botón de configuración del pedal después de que el volumen maestro ([GBL] VALUE2) aparezca en el visor de programas y valores. Se visualizará brevemente "CP" en el visor de programas y valores, y el volumen se podrá cambiar con el pedal de expresión.
Configuración de la gama del parámetro que se manipulará con el pedal
Configure la gama del parámetro de efectos que se utilizará con el pedal de expresión en el modo de configuración del pedal.
-
Mantenga pulsado el botón de configuración del pedal durante aproximadamente 1 segundo. El modo cambiará al modo de configuración del pedal y el piloto del pedal de expresión parpadeará.
-
Con el mando VALUE 1, configure el valor cuando el pedal de expresión haya vuelto a la posición superior.
-
Con el mando VALUE 2, configure el valor cuando el pedal de expresión esté pisado a fondo.
El tono cambiará dentro de la gama establecida cuando se utilice el pedal.
-
Cuando termine de ajustar sus configuraciones, pulse el botón de configuración del pedal para salir del modo de configuración del pedal.
-
Entre en el modo de edición para guardar las configuraciones. Página, 59 "Almacenamiento de un programa — [WRITE]"
La gama configurada volverá a la configuración previa si no se guardan cuando se cambia de programa o se desconecta la alimentación.
Si el programa se guarda después de utilizar el pedal de expresión, la posición del pedal de expresión (inclinado) se guardará como el valor configurado.
Los siguientes no se pueden guardar.
• Volumen
- Nivel de entrada para el efecto de demora [DLY]
- Nivel de entrada para el efecto de reverberación [REV]
- Parámetro de tono del cambio de tono [MOD] PITCH SHIFT
Para controlar el volumen con el pedal, asigne el nivel maestro ([GBL] VALUE 2). Para controlar los niveles de entrada de los efectos de reverberación y demora, asigne los parámetros MIX ([DLY] VALUE 2 y [REV] VALUE 2). Cuando no esté disponible una función objetivo del pedal de efectos, “- -” aparece brevemente en el visor de programas y parámetros, y el pedal no se puede configurar.
Visualización del valor del parámetro y tipo del efecto/parámetro
En el modo de edición puede alternar los nombres de los efectos o los valores de VALUE 1 y VALUE 2 que se indican con los pedales de programas UP/DOWN. El piloto b del afinador se encenderá cuando se indique el nombre del efecto, el piloto central del afinador se encenderá cuando se indique el valor VALUE 1 y el piloto # del afinador se encenderá cuando se indique el valor VALUE 2.
Comprobación de los valores guardados en un programa (Original Value)
El piloto Original Value (valor original) del visor de programas y valores le permite comprobar los valores de los parámetros de un programa guardado.
Cuando utilice el mando o los botones para modificar el valor de un parámetro, el piloto Original Value se encenderá cuando el valor coincida con el valor que ya está guardado en el programa, esto es, el valor original.
En el modo de selección de programas, el piloto Original Value se encenderá si los valores de los parámetros coinciden con los valores que están guardados en el programa.
Almacenamiento de un programa — [WRITE]
Aquí se muestra como guardar (escribir) un sonido que ha creado.
Si cambia a un programa diferente en el modo de programas o apaga la unidad sin guardar en la memoria sus ajustes, se perderán los cambios que haya realizado.
-
Ponga el selector CATEGORY en [WRITE] (guardar). El número del programa parpadeará en el visor de programas y valores.
-
Utilice el mando VALUE 1, los botones ▲/▼ o el pedal de programas UP/DOWN para seleccionar el programa donde
desea guardar sus ajustes.
- Pulse simultáneamente los botones ▲ y ▼ durante un segundo. El programa se guardará y el visor de programas y valores indicará "CP" brevemente.
El programa que se acaba de guardar sobrescribirá (esto es, sustituirá) los ajustes existentes y se perderá el programa que había previamente en esa ubicación.
Para cancelar guardar el programa, seleccione una categoría que no sea [WRITE] con el selector CATEGORY.
Configuración del tipo de dispositivo que se conectará en la toma OUTPUT/PHONES y del volumen maestro - [GBL] (GLOBAL)
Puede configurar el tipo de dispositivo que conectará en la toma OUTPUT/PHONES y el volumen maestro del StompLab.
Estas configuraciones son ajustes comunes para todos los programas. El tipo de configuración del dispositivo se guardará cuando se desconecte la corriente. Cuando se desconecte la corriente, el volumen maestro se reiniciará en 7.0.
- Seleccione [GBL] con el selector CATEGORY.
- Configure el tipo de dispositivo que conectará en la toma OUTPUT/PHONES empleando el mando VALUE 1. Esta configuración compensa la salida del modelo de amplificador del bajo para que sea adecuado para la conexión en la toma de entrada del amplificador de su bajo. AP: Utilice está configuración si ha conectado el StompLab con un amplificador de bajo.
Ln: Utilice esta configuración si ha conectado el StompLab con una entrada de línea, con los auriculares, con la entrada de alimentación del amplificador de un amplificador de bajo o con una grabadora.
- Configure el volumen maestro con el mando VALUE 2.
Ajuste de la sensibilidad del pedal de expresión
Si los valores mínimo y máximo del parámetro están asignados como los valores mínimo y máximo del pedal de expresión, pero el efecto o el volumen no alcanzan la configuración máxima (o mínima) cuando el pedal de expresión está completamente pisado (o suelto), podrá ajustar la sensibilidad del pedal de expresión de la siguiente forma para que funcione óptimamente.
Cuando ajuste la sensibilidad, deberá utilizar el pedal de expresión con el pie; en algunos casos no se podrá ajustar la sensibilidad del pedal si se utilizan las manos.
-
Desconecte la alimentación.
-
Mientras mantiene pulsados el botón de configuración del pedal de expresión y el botón ▲, encienda la unidad.
-
Cuando el visor de programas y valores indique "Pd", suelte los botones.
-
Avance el pedal de expresión para activar o desactivar el efecto. Esto se asignará como el peso que activará o desactivará el efecto asignado al pedal de expresión.
- Utilice el pie para que el pedal de expresión vuelva lentamente hacia usted y retire su pie cuando el pedal se pare.
- Avance lentamente el pedal de expresión y retire su pie cuando el pedal se pare.
■ Si decide cancelar este ajuste de la sensibilidad, pulse el interruptor ▼.
- Pulse el interruptor ▲.
"CP" aparecerá en el visor de programas y valores, y el modo cambiará automáticamente al modo de selección de programas. Si el ajuste de la sensibilidad no se ha podido realizar correctamente, el visor de programas y valores parpadeará mostrando "Er" y, después, indicará "Pd". En tal caso, realice el procedimiento desde el paso 4.
Si fracasa repetidamente al ajustar la sensibilidad, es posible que el StompLab esté averiado. Póngase en contacto con su distribuidor VOX más cercano.
Recuperación de los programas preestablecidos en fábrica
Aquí se muestra cómo restaurar (volver a cargar) los programas del StompLab a los programas preestablecidos en fábrica.
Cuando efectúe esta operación, todos los programas que haya creado y almacenado en el StompLab se eliminarán y serán sustituidos por los programas de fábrica.
-
Mientras mantiene pulsados los botones ▲ y ▼, encienda la unidad.
-
El visor de programas y valores indicará "rL" y los pilotos # y b del afinador parpadearán. Retire sus manos de los pedales y botones que haya estado pulsando.
Si en este momento decide cancelar la operación de recarga, pulse el botón ▼.
- Si desea volver a cargar las configuraciones de fábrica, pulse el botón ▲.
El visor de programas y valores indicará "Ld" y se iniciará la recarga. Cuando la recarga haya finalizado, el visor de programas y valores indicará "CP", y el StompLab entrará automáticamente en el modo de selección de programas.
No apague nunca la unidad durante la recarga.
Resolución de averías
Compruebe los siguientes puntos si cree que existe una avería. Póngase en contacto con un distribuidor cercano si esto no resuelve el problema.
1. La unidad no se enciende
□ ¿Se han agotado las pilas?
Cuando las baterías se agoten, el visor de programas y valores no se encenderá. Le recomendamos que cambie las pilas lo antes posible. Si las pilas se vuelven inutilizables, extraígalas inmediatamente. Dejar pilas agotadas en la unidad puede provocar averías tales como fuga de la pilas. También debería retirar las pilas si no va a utilizar el StompLab durante un periodo prolongado de tiempo.
Asegúrese de que se han introducido las pilas manteniendo la polaridad (+, -) con la orientación correcta.
□ ¿Está el adaptador de CA conectado con la toma DC 9V del panel posterior?
□ ¿Está el adaptador de CA enchufado en la toma de corriente?
□ ¿Puede estar dañado el adaptador de CA?
2. No se produce ningún sonido
¿Está apagado el volumen de su bajo?
□ ¿Está correctamente conectado el cable de su bajo?
□ ¿Está roto el cable de su bajo?
□ ¿Están los parámetros [AMP/DR] VALUE 1 (GAIN) o VALUE
2 (LEVEL) configurados en este momento en un valor bajo?
☐ ¿Se encuentran los parámetros [Lo/Hi] o [Mid] configurados en un nivel bajo?
Para algunos modelos de amplificadores, es posible que no salga sonido del amplificador si los valores de control de LO, MID y HI son bajos.
☐ ¿Se encuentra el volumen apagado para otro efecto?
□ ¿Se encuentra activada la función de silenciamiento?
Consulte "Omisión y Silenciamiento" (pág. 55) y canceled la función de silenciamiento.
□ ¿Se encuentra apagado el volumen maestro?
Ponga el selector CATEGORY en [GBL] y gire el mando VALUE 2 para ajustar el volumen maestro.
Está el pedal de expresión totalmente suelto cuando el volumen, el mando [AMP/DR] VALUE1 (GAIN) y el mando VALUE2 (LEVEL) están configurados como la función objetivo del pedal de expresión?
3. Los efectos no funcionan
¿Se encuentra un efecto en omisión?
Se encuentra el mando [MOD] VALUE 2 (DEPTH) o el mando [DLY] o [REV] VALUE 2 (MIX) configurado en un valor bajo?
☐Se encuentra el procesador StompLab en el modo de omisión? Consulte "Omisión y Silenciamiento" (pág. 55) y canceled la función de omisión.
4. Las altas frecuencias se distorsionan cuando se utiliza el efecto AC (ACOUSTIC) de [PDL] (PEDAL)
□ ¿Está aplicando demasiado impulso?
Reduzca la configuración de [AMP/ DR] VALUE 1 (GAIN).
¿Está utilizando un bajo que tiene pastillas "humbucker" de alta salida?
Baje el volumen de su bajo.
5. El sonido conectado con el amplificador del bajo se distorsiona o suena mal
☐ ¿Se encuentra el mando VALUE 1 (volumen de conexión de la toma de salida del StompLab) en [GBL] configurado en "Ln" (LINE)?
Póngalo en AP (AMP).
Se encuentra el mando VALUE 2 (LEVEL) en [AMP/DR] o el mando VALUE 2 (MASTER LEVEL) en [GBL] con una configuración demasiado alta?
Especificaciones
Número de efectos: Tipos de pedal: 9
Modelos de amplificador/impulso: 18
Modelos de gabinete: 12
Tipos de modulación: 9
Tipos de retraso: 8
Tipos de reverberación: 3
Reducción de ruidos: 1
Pedal de volumen: 1
Número de programas: 120 (20 de usuario y 100 preestablecidos)
Entrada de audio: INPUT (mono)
Salida de audio: OUTPUT/PHONES (estéreo)
Procesamiento de la señal: Conversión A/D: 24 bits
Conversión D/A: 24 bits
Afinador: Gama de detección: A0–E6
Calibración: A = 438 - 445 Hz
Alimentación eléctrica: Cuatro pilas AA o adaptador DC
9V de CA (de venta por separado)
Duración de la batería 7.5 horas (usando una pilas alcalinas AA)
Dimensiones (An X Pr X Al): 207 mm X 125 mm X 64 mm
Peso: 780 g
Artículos incluidos: Manual de usuario, cuatro pilas AA
Opcional (de venta por separado):⊕⊕⊖ Adaptador DC 9V de CA
* Las especificaciones y el aspecto están sujetas a cambios sin previo aviso por mejora.
