MANUAL DE USUARIO FX-E2RM43 Fuxtec

de en fr it es pt nl se pl

FX-E2RM43

1. Introducción y seguridad....72
2. Uso y manejo de la herramienta eléctrica. 74
3. Uso y manejo de la herramienta inalámbrica. 74
4. Instrucciones de seguridad para cortadoras de césped.... 75
5. Instrucciones de seguridad del cargador 77
6. Instrucciones de seguridad para baterías de iones de litio....77

Manual\_FX-E2RM43\_Int24\_rev1

1. Presentación....79
2. Asamblea 81
3. Encender/apagar el dispositivo 83
4. Consejos para el cuidado del césped 84
5. Ajuste de altura de corte....84
6. Mantillo 85
7. Desecho 85
8. Datos técnicos 86
9. UE de conformidad / Declaración de Conformidad 87

VERSAO PORTUGUESA 88

61. Introducción y seguridad

Nunca permita que niños o cualquier persona que no esté familiarizada con estas instrucciones utilicen la herramienta de jardín. Se debe supervisar a los niños para asegurarse de que no jueguen con el dispositivo.

Uso previsto

Este dispositivo está destinado exclusivamente para cortar el césped en zonas privadas.

El dispositivo cumple con las instrucciones de este manual de instrucciones.

utilizar las descripciones e instrucciones de seguridad proporcionadas. No está previsto ningún otro uso. Un uso inadecuado anulará la garantía y el fabricante declinará cualquier responsabilidad. El usuario es responsable de cualquier daño a terceros y a su propiedad. Utilice el dispositivo únicamente en las condiciones técnicas especificadas y entregadas por el fabricante. Los cambios no autorizados en el dispositivo excluyen la responsabilidad del fabricante por cualquier daño resultante.

Instrucciones generales de seguridad para herramientas eléctricas.

¡ADVERTENCIA!

Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad podría provocar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las advertencias e instrucciones de seguridad para consultarlas en el futuro.

El término herramienta eléctrica utilizado en las instrucciones de seguridad se refiere a herramientas eléctricas que funcionan con red (con cable de alimentación) y a herramientas eléctricas que funcionan con batería (sin cable de alimentación).

Seguridad laboral

- Mantenga su área de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas o sin iluminación pueden provocar accidentes.

- No trabaje con la herramienta eléctrica en un entorno explosivo que contenga líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden encender el polvo o los vapores.

- Mantenga alejados a los niños y a otras personas mientras utiliza la herramienta eléctrica. Si se distrae, puede perder el control del dispositivo.

Seguridad electrica

- El enchufe de conexión de la herramienta eléctrica debe encajar en la toma de corriente. El enchufe no debe modificarse de ninguna manera. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes sin cambiar y los enchufes adecuados reducen este problema.

Riesgo de descarga eléctrica.

- Evite el contacto físico con superficies conectadas a tierra como tuberías, calentadores, estufas y refrigeradores. Existe un mayor riesgo de sufrir una descarga eléctrica cuando su cuerpo está conectado a tierra.

- Mantenga las herramientas eléctricas alejadas de la lluvia o la humedad. Permitir que entre agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

- No utilice el cable para otros fines: transportar la herramienta eléctrica, colgarla o desconectarla de la toma de corriente. Mantenga el cable alejado del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

- Cuando trabaje con una herramienta eléctrica en exteriores, utilice únicamente cables de extensión que sean adecuados para uso en exteriores. La aplicación de uno para uso en exteriores.

El uso de un cable de extensión adecuado reduce el riesgo de descarga eléctrica.

- Cuando trabaje con una herramienta eléctrica en exteriores, utilice únicamente cables de extensión que sean adecuados para uso en exteriores. La aplicación de uno para uso en exteriores.

El uso de un cable de extensión adecuado reduce el riesgo de descarga eléctrica.

seguridad de las personas

- Esté atento, preste atención a lo que está haciendo y aborde el trabajo con una herramienta eléctrica con sensatez. No utilice una herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras se utiliza la herramienta eléctrica puede provocar lesiones graves.

- Utilice siempre equipo de protección personal y gafas de seguridad. Usar equipo de protección personal, como mascarilla antipolvo, calzado de seguridad antideslizante, casco o protección auditiva, según la situación.

Dependiendo del tipo y uso de la herramienta eléctrica, reduce el riesgo de lesiones.

- Evitar el arranque involuntario. Asegúrese de que la herramienta eléctrica esté apagada antes de conectarla a la fuente de alimentación y/o batería, levantarla o transportarla. Si sostiene el dedo mientras transporta la herramienta eléctrica

sobre el interruptor o conectar el dispositivo a la red eléctrica mientras está encendido, esto puede provocar accidentes.

- Retire cualquier herramienta de ajuste o llave antes de encender la herramienta eléctrica. Una herramienta o llave ubicada en una parte giratoria del dispositivo puede causar daños provocar lesiones.

- Evitar posturas anormales. Mantenlo a salvo

Ponte de pie y mantén el equilibrio en todo momento. Esto le permite controlar mejor la herramienta eléctrica en situaciones inesperadas.

- Llevar ropa adecuada. No use ropa holgada ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

62. Uso y manejo de la herramienta eléctrica.

- No sobrecargue el dispositivo. Utilice la herramienta eléctrica designada para su trabajo. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del rango de potencia especificado.

- No utilice una herramienta eléctrica cuyo interruptor esté defectuoso. Una herramienta eléctrica que ya no se puede encender o apagar es peligrosa y debe repararse.

- Desenchufe el dispositivo y/o retire la batería antes de realizar ajustes en el dispositivo, cambiar accesorios o guardar el dispositivo. Esta precaución evita que la herramienta eléctrica se ponga en marcha involuntariamente.

- Mantenga las herramientas eléctricas no utilizadas fuera del alcance de los niños. No permita que nadie utilice el dispositivo que no esté familiarizado con él o con estas instrucciones. no he leído. Las herramientas eléctricas son peligrosas cuando las utilizan personas sin experiencia.

- Mantenga las herramientas eléctricas con cuidado. Compruebe si las piezas móviles funcionan correctamente y no están atascadas, si las piezas están rotas o dañadas de tal manera que el funcionamiento del herramienta eléctrica está dañada. Haga reparar las piezas dañadas antes de utilizar el dispositivo. Muchos accidentes son causados por herramientas eléctricas en mal estado.

- Mantener las herramientas de corte afiladas y limpias. Herramientas de corte cuidadosamente mantenidas con bordes cortantes afilados es menos probable que se atasquen y son más livianos para liderar.

- Utilice herramientas eléctricas, accesorios, herramientas de aplicación, etc. según estas instrucciones. Tener en cuenta las condiciones de trabajo y la actividad a realizar. El uso de herramientas eléctricas para aplicaciones distintas a las previstas puede provocar conducir a situaciones peligrosas.

63. Uso y manejo de la herramienta inalámbrica.

- Cargue las baterías únicamente con cargadores recomendados por el fabricante. Un cargador diseñado para un tipo específico de batería crea un riesgo de incendio cuando se usa con otras baterías.

- Utilice únicamente baterías destinadas a este fin en las herramientas eléctricas. El uso de otras baterías puede provocar lesiones y riesgo de incendio.

- Mantenga la batería no utilizada alejada de clips, monedas, llaves, clavos, tornillos u otros pequeños objetos metálicos que puedan provocar puentes en los contactos. Un cortocircuito entre los contactos de la batería puede provocar quemaduras o provocar un incendio.

- Si se usa incorrectamente, puede salir líquido de la batería. Evite el contacto con él. En caso de contacto accidental, enjuagar con agua. Si el líquido le entra en los ojos, busque atención médica adicional. La fuga de líquido de la batería puede causar irritación de la piel o provocar quemaduras.

64. Instrucciones de seguridad para cortadoras de césped

- Por su seguridad y la de los demás, lea este manual de instrucciones y sus instrucciones de seguridad antes de utilizar el dispositivo. Conserve las instrucciones de funcionamiento y Mantenga sus instrucciones de seguridad seguras para su uso posterior. cada uso a mano.

- Entregar las instrucciones de funcionamiento con el dispositivo en caso de cambio de propietario.

- Las personas que utilicen el dispositivo no deben estar bajo la influencia de sustancias tóxicas (p. ej. alcohol, drogas o medicamentos).

- Utilice el dispositivo únicamente de la manera prescrita y entregada por el fabricante. condición técnica. Los cambios no autorizados en el dispositivo excluyen al fabricante de toda responsabilidad por los daños resultantes.

- Utilice el dispositivo únicamente a la luz del día o bajo una buena iluminación artificial.

- Utilice el dispositivo únicamente en condiciones climáticas secas. Manténgalo alejado de la lluvia o la humedad. Permitir que entre agua en el dispositivo aumenta el riesgo de descarga eléctrica.

- Apague el dispositivo y retire la batería en las siguientes condiciones:

◆si el dispositivo se deja desatendido;
◆antes de comprobar, limpiar o realizar cualquier otro trabajo en el dispositivo;
♦si el dispositivo comienza a vibrar excesivamente.

Antes de usar

- Antes de comenzar a trabajar, familiarícese con el dispositivo, sus funciones y controles.

- Compruebe el dispositivo para detectar signos de desgaste o daños antes de su uso y después de un impacto.

- No utilice un dispositivo cuyo interruptor esté defectuoso y ya no pueda encenderse o apagarse.

- Verifique que todas las tuercas, pernos y tornillos estén apretados para garantizar que el dispositivo funcione de manera segura.

- Nunca utilices un dispositivo con piezas dañadas o faltantes. Haga que un especialista cualificado o un taller especializado los repare o, en su caso, los sustituya.

- Cuando trabaje con o sobre el aparato, utilice siempre calzado resistente, pantalones largos y el equipo de protección personal adecuado (gafas protectoras, protección auditiva, guantes de trabajo antideslizantes, etc.). El uso de equipo de protección personal reduce el riesgo de lesiones.

Cuando se implementa

No encienda el dispositivo cuando haya personas (especialmente niños) o animales en las inmediaciones. Asegúrese de que los niños no jueguen con el dispositivo.

Deje de trabajar si nota que hay personas (especialmente niños) o mascotas cerca.

Trabajar en pendientes pronunciadas puede resultar peligroso. Asegúrese de tener una base firme y corte el césped lentamente. Corte siempre a lo largo de la pendiente y no hacia arriba y hacia abajo. Tenga especial cuidado al cambiar de dirección. ¡Existe peligro de vuelco!

No corte en pendientes pronunciadas. Tenga especial cuidado al retroceder mientras corta el césped y tira del cortacésped hacia sí mismo.

No incline el cortacésped al encender el motor.

Mantenga una distancia de seguridad como indica el marco de agarre.

No encienda el motor hasta que sus pies estén a una distancia segura de la barra de corte. Tenga cuidado y no meta la mano en la barra de corte giratoria. Apague el cortacésped antes de volcarlo o transportarlo, por ejemplo hacia/desde el césped o sobre caminos. Nunca conduzca sobre grava con el motor en marcha. ¡Existe peligro de recibir piedras!

Antes de levantar o transportar el cortacésped, apague el motor, retire la llave de seguridad y espere Hasta que la barra de corte se detenga. No ajuste la altura de corte hasta que el motor esté apagado y la barra de corte se haya detenido. Nunca abra la trampilla de descarga con el motor en marcha.

Antes de retirar el recogedor de césped, apague el motor y espere a que se detenga la barra de corte. Después de vaciar el recogedor de césped, vuelva a colocarlo con cuidado y asegúrese de que esté bien sujeto al cortacésped. Si es posible, no corte el césped mojado. No trabaje con la herramienta de jardín en un ambiente explosivo donde haya líquidos, gases o polvo inflamables.

Cuando dejes de trabajar, nunca dejes el dispositivo desatendido y guárdalo en un lugar seguro.

Después de su uso

Apague el dispositivo y retire la batería del cortacésped. Luego coloque la unidad en un lugar seguro. No guarde el dispositivo al alcance de los niños. Asegúrese de que las ranuras de ventilación del dispositivo estén limpias.

Mantenga todas las tuercas, pernos y tornillos apretados para garantizar que el cortacésped esté en condiciones de funcionamiento seguras.

Revise el recogedor de césped con frecuencia para ver si está desgastado o dañado.

Utilice únicamente la barra de corte diseñada para esta cortadora de césped.

Siga las instrucciones de instalación incluidas y retire la batería de antemano.

Las reparaciones únicamente las debe realizar un técnico calificado o un centro de servicio.

65. Instrucciones de seguridad del cargador

- Mantenga el cargador alejado de la lluvia o la humedad. Permitir que entre agua en un cargador aumenta el riesgo de descarga eléctrica.

- Mantener limpio el cargador. Existe riesgo de descarga eléctrica debido a la contaminación.

- Revisar el cargador, cable y enchufe antes de cada uso. No utilice el cargador si nota algún daño. No abra el cargador usted mismo y haga que lo repare únicamente personal especializado cualificado y únicamente con repuestos originales.

Los cargadores, cables y enchufes dañados aumentan el riesgo de descarga eléctrica.

- No coloque objetos sobre el cargador ni lo coloque sobre superficies blandas. Existe riesgo de incendio.

- Compruebe siempre que la tensión de red corresponda a la tensión indicada en la placa del cargador.

- Nunca utilice el cargador si el cable, el enchufe o el propio dispositivo están dañados por influencias externas. Lleve el cargador al taller especializado más cercano.

- No abra bajo ningún concepto el cargador. En caso de avería, llévelo a un taller especializado.

66. Instrucciones de seguridad para baterías de iones de litio

- No abra la batería. Existe riesgo de cortocircuito.

- Proteja la batería del calor, p.e. B. también por la exposición constante a la luz solar, el fuego, el agua y la humedad. Existe riesgo de explosión.

- Si la batería se daña o se utiliza incorrectamente, pueden escapar vapores. Proporcione aire fresco y consulte a un médico si tiene algún síntoma. Los vapores pueden irritar el tracto respiratorio.

- Si se usa incorrectamente, puede salir líquido de la batería. Evite el contacto con él. En caso de contacto accidental, enjuagar con agua. Si el líquido le entra en los ojos, busque atención médica adicional. La fuga de líquido de la batería puede causar irritación de la piel o provocar quemaduras.

- Utilice únicamente baterías originales con la placa de identificación de su herramienta eléctrica.

tensión especificada. Al utilizar otras baterías, como imitaciones, baterías remanufacturadas o baterías de terceros, existe riesgo de lesiones y daños materiales debido a la explosión de las baterías.

- El voltaje de la batería debe coincidir con el voltaje de carga de la batería del cargador. De lo contrario existe riesgo de incendio y explosión.

- Cargue las baterías únicamente con cargadores recomendados por el fabricante. Un cargador diseñado para un tipo específico de batería crea un riesgo de incendio cuando se usa con otras baterías.

- La batería puede dañarse con objetos punzantes como clavos o destornilladores o con fuerzas externas. Puede ocurrir un cortocircuito interno y la batería puede quemarse, humear, explotar o sobrecalentarse.

67. Presentación

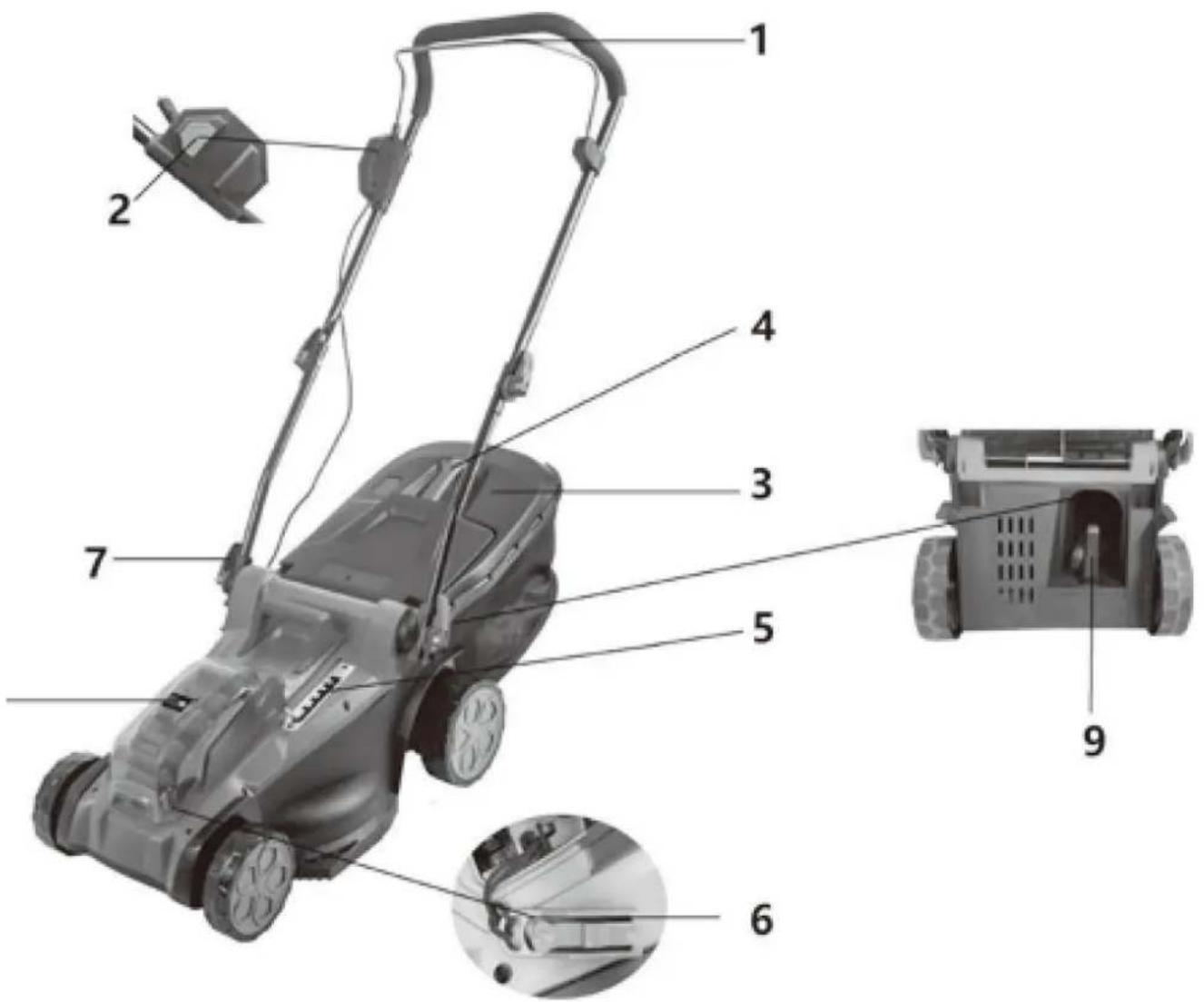

Figura 1: Cortacésped

1. Puño del acelerador
2. Botón para encender
3. Cesta recogedora de césped
4. Mango del recogedor de césped
5. Palanca de ajuste de altura
6. Clave de seguridad
7. Barra inferior de liberación rápida
8. Tapa del compartimento de la batería
9. Kit de mulching

2 ⑨ ⑩ ⑪ ⑫ ⑬ ⑭

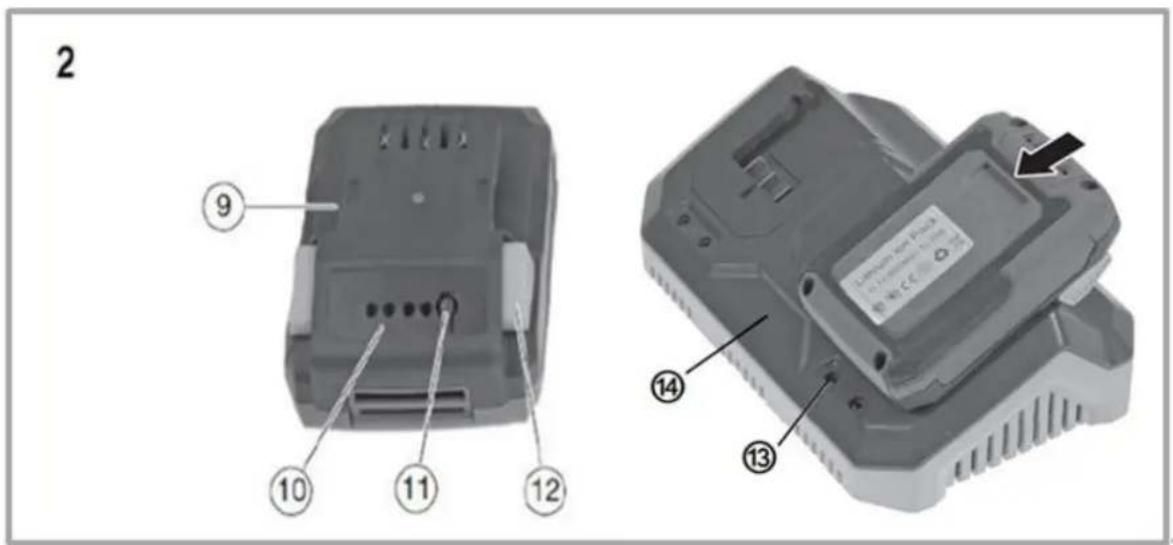

Figura 2: Cargador y batería (cargador dual como se muestra a la derecha). alcance de entrega incluido)

1. Batería/batería recargable
2. Batería/ indicador de nivel de batería
3. Pulsador para mostrar la capacidad de carga.
4. Botón de bloqueo (encaja en su lugar cuando se inserta en el cargador o en el cortacésped)
5. Luces indicadoras
   14.Cargador

68. Asamblea

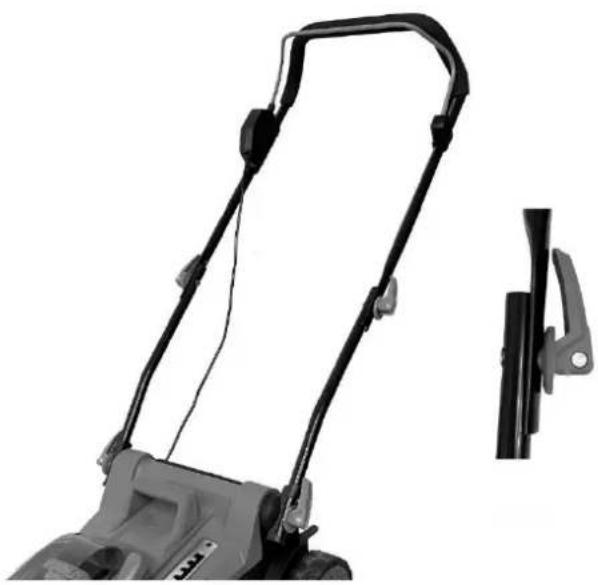

Colocación de la barra inferior

1. abre eso Liberación rápida.
2. Plegar la barra inferior (ver ilustración)
3. Preste atención a la dirección de instalación : las orejetas debe encajar en los huecos (ver ilustración).
4. Cerrar el cierre rápido

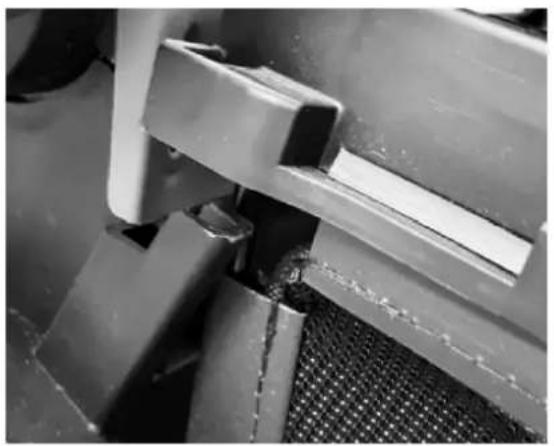

Nota:

Para asegurarse de que el cierre rápido cierra herméticamente, puede cambiar la posición en la rosca girándola en sentido antihorario o en sentido horario hasta encontrar la posición correcta para un cierre hermético.

Conexión del larguero superior con el larguero inferior.

Conecte las barras superior e inferior usando los pernos de carro y las abrazaderas de liberación rápida (ver ilustración).

Para asegurarse de que el cierre rápido cierra herméticamente, puede cambiar la posición en la rosca girándola en sentido antihorario o en sentido horario hasta encontrar la posición correcta para un cierre hermético.

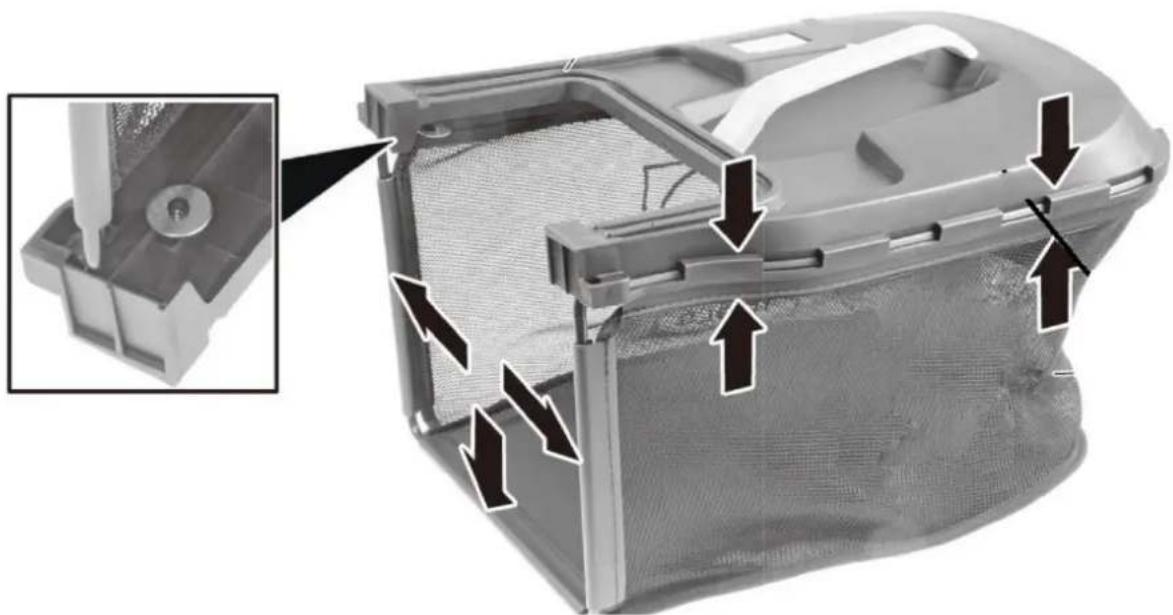

Montaje del cesto recogedor de césped

Conecte las piezas de plástico y la tela al marco del recogedor de césped como se muestra.

Para fijar el recogedor de césped al cortacésped, abra la puerta trasera y cuelgue el recogedor de césped como se muestra:

69. Encender/apagar el dispositivo

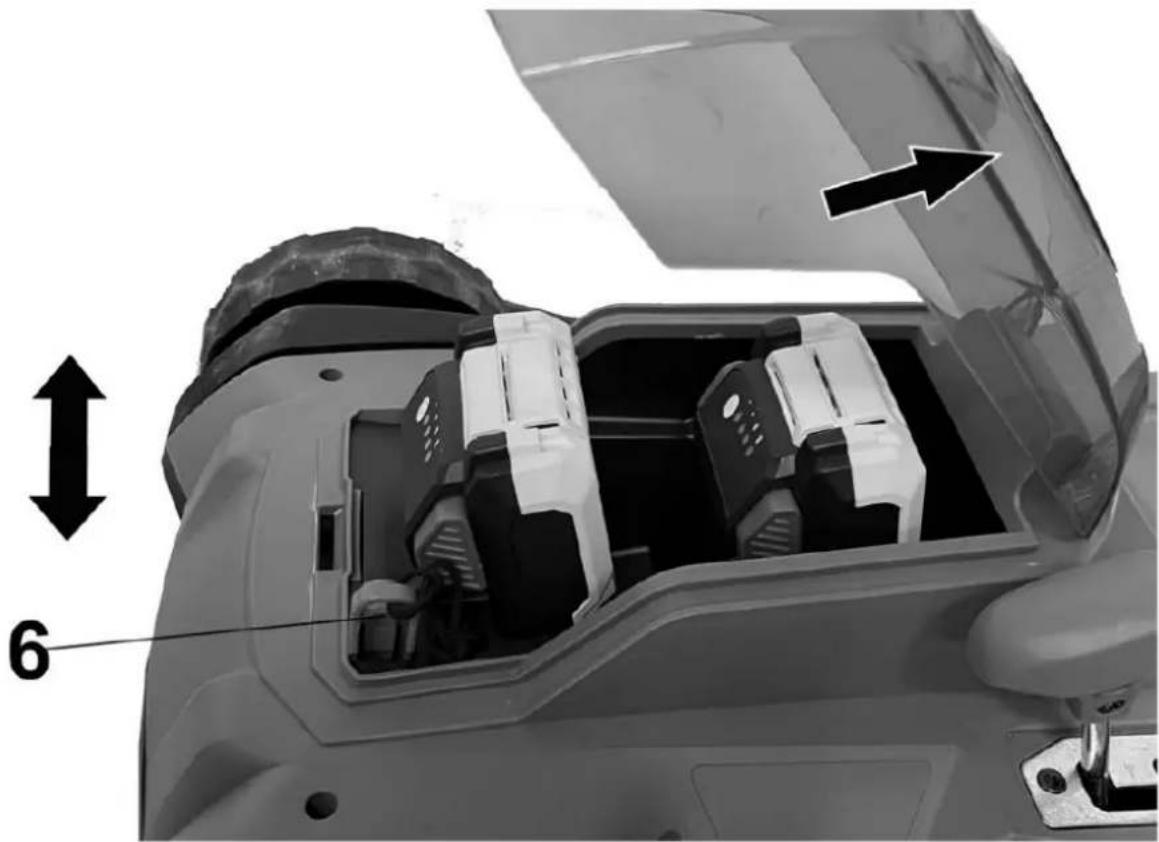

Inserte las baterías en los rieles provistos. Luego inserte la clave de seguridad (marcada con el número 6 en la imagen). Sólo entonces podrás utilizar el botón de encendido y el puño del acelerador para encender el cortacésped. Si tienes el

Suelte el asa y el dispositivo dejará de funcionar. Atención: La herramienta de corte todavía puede moverse ligeramente.

70. Consejos para el cuidado del césped

A continuación se ofrecen algunos consejos que le ayudarán a mantener su césped saludable y garantizar un crecimiento constante:

Un césped se compone de diferentes tipos de césped. El corte frecuente promueve el crecimiento de la hierba,

esto da como resultado raíces fuertes y una brizna de hierba firme. Si corta el césped con poca frecuencia, se desarrollarán pastos de crecimiento vigoroso y otras malas hierbas (como tréboles y margaritas).

La altura normal de un césped es de aprox -5 cm. Sólo se debe cortar un tercio de la altura total; Por lo tanto, corte 7 -8 cmpastos largos a la altura normal.

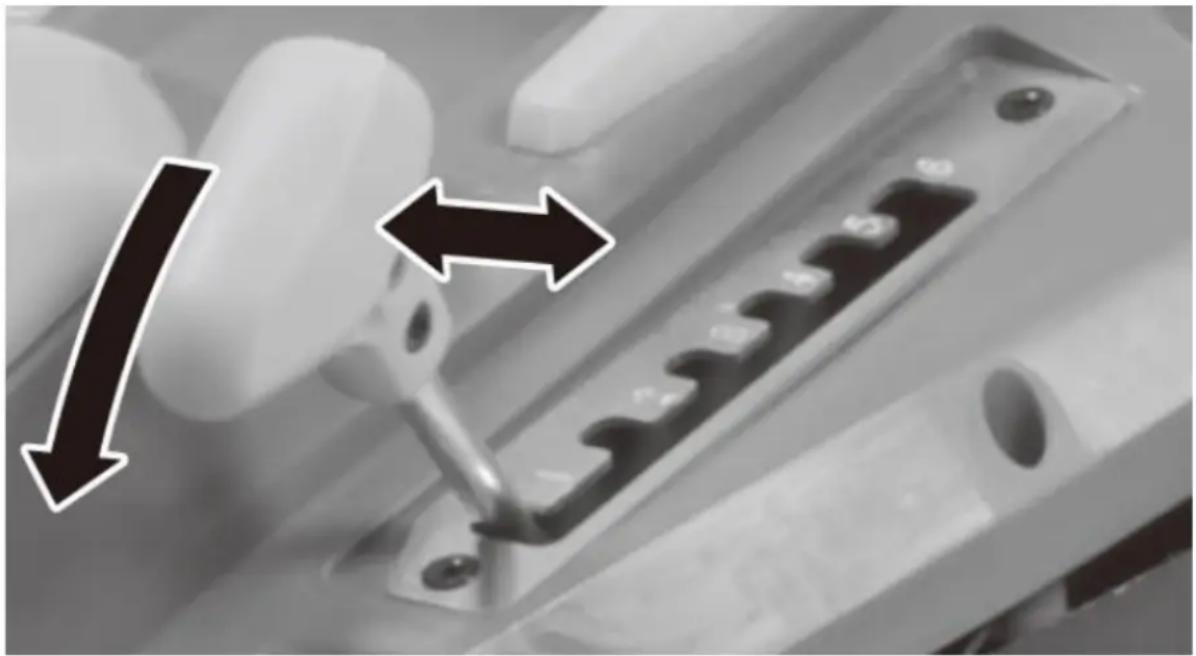

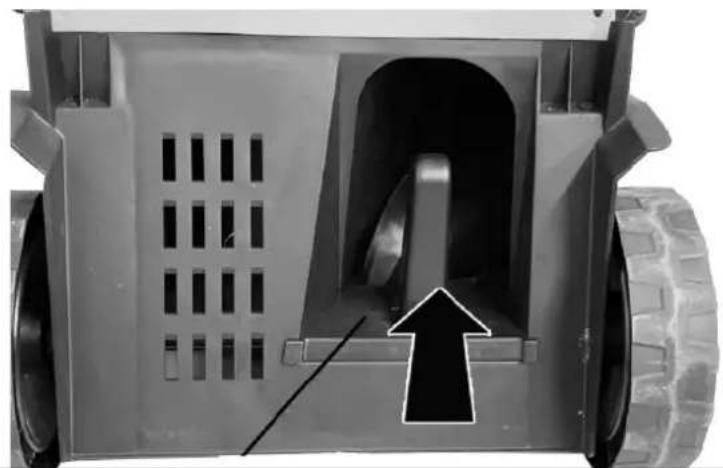

71. Ajuste de altura de corte

Puedes elegir entre 6 alturas de corte diferentes. Simplemente mueva la palanca a la posición de altura de corte deseada como se muestra.

Puede recoger el césped con el recogedor y convertirlo en abono o utilizar

el kit de abono para el proceso de abono. Para hacer esto, retire la canasta recolectora e inserte el kit de mulching como se muestra.

De este modo, la hierba cortada no se arroja mediante fuerza centrífuga al cesto colector, sino que permanece en la zona de la cuchilla y, por tanto, se corta en trozos pequeños. La hierba cortada cae al suelo entre las briznas de hierba y se descompone en humus: el césped recibe inmediatamente un fertilizante orgánico natural.

Para obtener buenos resultados de mulching, la hierba no debe lavarse demasiado antes de cortarla, de lo contrario los recortes tardarán más en descomponerse.

73. Desecho

¡ADVERTENCIA UNG!

Inutilice las herramientas eléctricas viejas antes de desecharlas:

• herramientas eléctricas alimentadas por red quitando el enchufe de conexión,
• herramientas eléctricas que funcionan con baterías quitando la batería.

Sólo para países de la UE

¡No arroje herramientas eléctricas a la basura doméstica! Según la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su implementación en la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Recuperación de materias primas en lugar de eliminación de residuos. El

dispositivo, los accesorios y el embalaje deben reciclarse de forma respetuosa con el medio ambiente. Las piezas de plástico están marcadas para su reciclaje clasificado.

¡ADVERTENCIA!

No arroje las pilas/pilas recargables a la basura doméstica, al fuego o al agua. No abra las baterías viejas. Las pilas/baterías recargables deben recogerse, reciclarse o eliminarse de forma respetuosa con el medio ambiente.

Sólo para países de la UE: Según la Directiva 2006/66/CE, las acumuladores/baterías defectuosas o usadas deben reciclarse.

i UN AVISO

Comuníquese con su municipio/ciudad para obtener información sobre las opciones de eliminación.

Reciclar materias primas en lugar de eliminar residuos.

74. Datos técnicos

cortadora de césped
velocidad de ralentí	3700 minutos -1
Tensión nominal	2×20V = 40V
Ancho de trabajo	430 mm
Alturas de corte	25-75mm,
Opciones de configuración	6
volumen Cesta recogedora de hierba	40 litros
Más medido Nivel de potencia sonora (LWA)	91dB(A)(K = 1dB(A))
Más medido Presión sonora (LPA)	79dB(A)(K = 3dB(A))
Otorgada Nivel de potencia sonora (LWA)	96dB(A)
vibración	1,5 m/s ^2 (K = 1,5 m/s ^2 )
cargador
Tensión nominal	230V~, 50Hz
potencia nominal	140W
voltaje de carga	20,9 V
corriente de carga	2.4A
Clase de protección	II
Paquete de batería
Tipo de batería	iones de litio
Tensión nominal	20V
capacidad	4 Ah
Tiempo de carga	120 minutos

75. UE de conformidad / Declaración de Conformidad

Fabricante / Productor FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Alemania / Alemania

Correo electrónico: [e-mail] Web: www.fuxtec.de

Designación / nombre

Cortacésped con batería de 40 V / inalámbrico de 40 V Césped

Cortacésped

Tipo / modelo FX-E2RM43

Directiva CE / CE directiva 2006/42 /CE, 2014/30/UE

2000/14/CE, 2005/88/CE, 2011/30/UE

Normas aplicadas / aplicables estándares

EN 60335-1

EN 60335-2-77

EN 62233

EN 55014-1EN 55014-2

Por la presente declaramos que la máquina antes mencionada se debe a Tuyo Diseño en la versión que comercializamos. básico Requisitos de seguridad y salud de los enumerados. Directiva CE son equivalentes a.

Por la presente declaramos que la máquina mencionada anteriormente cumple con las básico requisitos de seguridad y salud de las directivas CE indicadas anteriormente. Cualquier manipulación o cambio de la máquina no autorizado explícitamente por a nosotros de antemano hace nulo este documento y vacío.

Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Calle Kapp 69 ● 71083 Herrenberg ● Alemania, L. Zirkler, Dirección comercial

Herrenberg, 17.01.2024

C. Brille

Carregadores, cabos e fichas danificados aumentam o risco de choque eléctrico.

Figura 1: Cortador de grama

Posicionando a barra inferior

86. Ajuste de altura de corte

cortador de grama com bateria de 40V / 40V sem fio Grama

Cortador

Tipo / modelo FX-E2RM43
