| Tipo de producto | Compresor de aire portátil sin aceite |
| Marca | HiKOKI (metabo HPT) |
| Modelo | EC711S |
| Alimentación eléctrica | 120 V ~, 60 Hz, monofásico |
| Potencia nominal | 1,0 HP (0,74 kW) |
| Corriente nominal | 12 A |
| Capacidad del tanque | 22,7 L (6 gal) |
| Presión máxima | 11,4 bar (165 PSI) |
| Flujo de aire a 40 PSI | 104,8 L/min (3,7 CFM) |
| Flujo de aire a 90 PSI | 79,3 L/min (2,8 CFM) |
| Lubricación | Sin aceite (rodamientos lubricados de por vida) |
| Ciclo de trabajo | S3 50% (5 min funcionamiento, 5 min parada) |
| Tipo de motor | Universal monofásico con protección térmica |
| Puesta a tierra | Sí, enchufe de 3 clavijas |
| Protección térmica | Limitador de sobrecarga con rearme automático |
| Válvula de seguridad | Sí, preajustada de fábrica |
| Válvula de drenaje | Sí, en la parte inferior del tanque |
| Manómetros | Tanque y regulador |
| Regulador de presión | Ajustable mediante perilla giratoria |
| Acoplador rápido | NPT 1/4 pulgada |
| Mantenimiento | Drenaje diario del tanque, verificar la válvula de seguridad antes de cada uso |
| Seguridad | Se recomienda protección auditiva y ocular, puesta a tierra obligatoria |
Preguntas frecuentes - EC711S HiKOKI
Preguntas de los usuarios sobre EC711S HiKOKI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Compresor en formato PDF gratis! Encuentra tus instrucciones EC711S - HiKOKI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EC711S de la marca HiKOKI.
MANUAL DE USUARIO EC711S HiKOKI
INSTRUCTION MANUAL AND SAFETY INSTRUCTIONS FOR AIR COMPRESSOR
MANUEL D'UTILISATION ET CONSIGNES DE SECURITE DU COMPRESSEUR
MANUAL DE INSTRUCCIONES Y INSTRUCCIONES DE SEGURIDAD PARA EL COMPRESOR DE AIRE
MODEL
MODELE
MODELO
EC 711S
WARNING
Lautilizacion inadecuada e insetgura de este compresor可以更好 resultar en la muerte o en lesiones serias!
Este manual contiene informacion importante sobre la calidad del producto.
Antes de utiliser el compresor, lea yenta bien estemanual.
Guarde este manual as mano para que otheras personas poderan leerlo antes deutilizar el compresor.
IMPORTANT INFORMATION
Antes de utiliser o realizar el service de mantenimiento de este comprisor, lea yenta la las instruetiones de operación, las precauaciones de seguridad y las advertencias del Manual de Instruetiones.
La mayoría de los accidentes que resultan de la operación y el mantenimiento del compresor, se deben a la falta de observación de estas reglas y precaucionesbasicas de seguridad. Los accidentes podran evitarse reconciendo una situación potencialmente peligrosa antes de que occurra, y observando los procedimientos de sécurité apropiados.
Las precauiones BASicas de seguridad se describen en la seccion "SEGURIDAD" de este Manual de Instrucciones, y en las secciones que contienen las instrucciones sobre la operacion y el mantenimiento.
Lospeligrosque se deben de evitar para prevenir lesiones fisicas o daños a laquina se identifican por medio de ADVERTENCIAS en el compresor y en el Manual de Instrucciones.
Nunca utilise este comprisor de forma no recomendada especificamente por metabo HPT, a menos que primeramente confirma que el plan de uso sea sin peligro para usted y otros.
SIGNIFICADO DE LAS PALABRAS DE SENALIZACION
ADVERTENCIA indica situaciones potencialmente peligrosas que, si son ignoradas, podrjan resultar en la muerte o en lesiones personales graves.
PRECAUCION indica una situacion potencialmente peligrosa que, si no se evita,可以更好 resultar en lesiones meores, o en el daño de laquina.
NOTA enfatiza informacion esencial.
SIGNIFICADO DE SIMBOLOS
| Símbolos A continuación se muestran los símbolos usados para la这笔a. Asegúrese de comprendir su significado antes del uso. La correcta interpretación de这些东西 símbolos le permitirá usar mejor el compresor y de un modo más seguro. | |||
| ADVERTENCIA Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. | Riesgo de incendio o explosión No pulverice liquido infil amable en un areac confi nada. El area de pulverización debe estar bien ventilada. No fume@msteadas pulveriza ni pulverice donde haya chispas o una llama. Mantenga los compresores tan lejos del areade pulverización como sea posible, al menos a 15 pies del area de pulverización y de todos los vapores explosivos. | ||
| V | Voltios | ||
| A | Amperios | ||
| Hz | Hercios | ||
| ~ | Corriente alterna | Riesgo de descarga electrica Tensión peligrosa: desconnecte el equipo del fuente de alimentación antes de hacerleel mantenimiento. El compresor debe estarconectado a tierra. | |
| Alerta de conditiones humedes No exponer la unidad a la lluvia ni utilizesla enlugares humedes. | |||
| Protección ocular Utilice protección ocular con lamarca decomplimiento de la norma ANSI Z87.1. | Superfi cie caliente Para reducir el riesgo de lesiones o daños,evite el contacto conrialquier superfi cie caliente. | ||
| Alerta de seguridad Precauciones que involucran a su seguridad. | Riesgo para la audiciónSiempre utilise protección auditiva alutilizareste compresor. No hacerlo podría causarhipoacusia. | ||
| Riesgo de explosión No ajuste el regulator de modo que la presiónde salute sea mayor que la presión maximizingamarcada del accesorio. No utilize a unapresión mayor que la presión Tmaxima nominalde este compresor. | Riesgo para la respiración El aire obtenido directamente desde elcompresor de aire nunca debe serutilidarpara suministrar aire para el consumohumano. | ||
SEGURIDAD
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LA UTILIZATION DEL COMPRESOR
ADVERTENCIA:
La realizacion inapropiada o el manejo inseguo de este compresor,可以更好 resultar en muerte o en lesiones fisicas serias. Para evaporar这些东西 riesgos, siga estas instruccionesasicasde seguidad:
LEA TODAS LAS INSTRUCCIONES
1. NO TOCAR LAS PIEZAS MOVILES.
No apoyar nunca las manos, los dedos u另一边 partes del cuerpo cerca de las partes moviles del compresor. Nunca inserte sus dedos niotiros objetos en el ventilador cubierto. Esto comporta el riesgo de accidentes y choques electricos.
2. NUNCA OPERAR SIN QUE TODAS LAS GUARDAS PROTECTORAS ESTÉN EN SU LUGAR.
Nunca opere este compresor sin que todas las guardas o elementos de proteccion esten en su lugar y en buena conditiones de trabajo. Si por servicios o mantenimiento se requiere la remocion de una guarda o elemento de proteccion, asegure de reponer la guarda antes de reanudar la operacion del compresor.
3. USAR SIempre EQUIPOS DE PROTECCION INDIVIDUAL.
Riesgo de lesiones. Usar siempre gafas protectoras conformes a la norma ANSI Z87.1, con proteccion lateral o proteccion ocular equivalente. No dirigir nunca el aire comprimido hacia personas o partes del cuerpo. Usar adecuadas protecciones del oido a causa del intenseo ruido del fl ujo de aire durante el drenaje.
4. PROTEJASE CONTRA CHOQUES ELECTRICOS.
Prevenir que su cierto tenga contacto con superficies con toma de tierra, tales como tubos, radiadores, estufas, y los recintos del refrigerador.

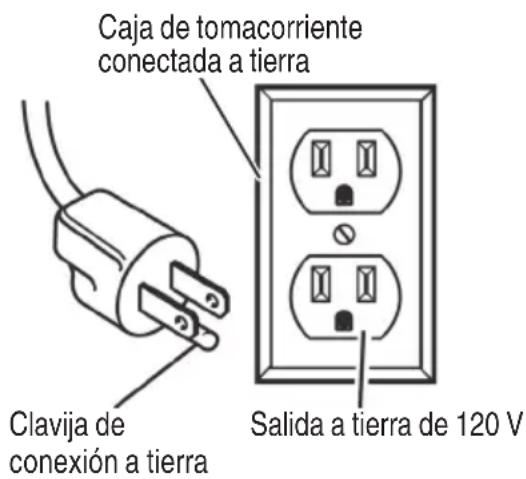

Este compresor de aire debe estar adecuadamente connectado a tierra.No exponer el compresor a la lluvia.Nunca operar la comprorsora en lugares humedes o mojados.
Para reducir el riesgo de descarga electrica, no remueva la cobertura.
5. DESCONECTAR EL COMPRESOR.
Antes de起初人身idad, como el almarca, se esconcede un inegundo. En general, se esconcede un inegundo para la hora de su職.
6. MARCHA NO-INTENSIONAL.
No porte el compresor cuando está connectado a la fuente de corrente electrica o cuando el tanque de aire está lleno de aire comprimido. Asegúrese de que el interruptor de alimentación está apagado antes de conectar el compresor a su fuente de alimentación.
7. ALMACENAR
EL
COMPRESOR
APROPIADAMENTE.
Cuando no está siendo uso, el compresor de ser almacenado en un lugar inferior seco. Mantengalo fuera del alcance de los niños. Cierre el lugar de almacenimiento.
8. MANTENG A EL AREA DE TRABAJO LIMPIO.
Da lugar a ser lesionado en areas conglomeradas. Despejar toda area de trabajo, Herramentas no necessarias, despojos, muebles, etc.
9. CUIDAR LAS CONDICIONES DEL LUGAR DE TRABAJO.
Mantenga el area de trabajo bien illuminada y ventilada.
Opere el compresor en un area abierta alejada al menos 18 pulgadas (457 mm) de cualquier pared u objeto que pueda restringir el flujo de aire fresco hacía las aberturas de ventilación. No colque trapos niotiros objetos en estas aberturas o circa de ellas.
Riesgo de fuego o de explosión. Nolearvar ni operar el compresor ni dispositivo electrico uno cercadel area del rociado.Noutilicele compresor circa de liquidos,ni gases infl amables.No colocar nunca objetos contra el compresor o encima del本身就是.
El compresor produce chispas durante la operation. No utilizes el compresor en Lugares en donde haya laca, pintura, bencina, deluidor de pintura, gasolina, gases, compuestos adhesivo, ni materiales que Sean combustibles o explosivos.
Asegürese sempre de operar el compresor en una posición estable y segura, paraprevente el movimiento accidental de la unidad. Nunca opere el compresor en un techo ni en另一边 posión elevada.
No lo utilise nunca en una escalera o un soporte inestable. Utilice una manguera de aire adicional para临港ar a ubicaciones altas.
Este compresor contiene的一些 parts de componentes que tienden a produir arcos o chispas y, por lo tanto, cuando se ubica en un garaje, estar en una habitacion o alojamento proportionado para este proposto, y deben estar 18 pulgada mm) o mas por encima del suejo.
10. MANTENGALOS COMPRESORES TAN LEJOS DEL AREA DE PULVERIZACION COMO SEA POSIBLE.
Riesgo de fuego o explosión. No pulverice liquido inflatable en un area confinada. El area de pulverización debe estar bien ventilada. No fume 1)msteadas pulveriza ni pulverice donde haya chispaso una llama. Utilice una manguera de pistola de pulverizacion de 25 pies (7.6 m) minimo y mantenga el compresor/motor al menos a 20 pies (6.1m) de los vapores explosivos.No utilise este compresor de aire para pulveri químicos.Sus pulmones peuvent resultar danados por la inhalación de gases toxicos.
Puede ser necessario un respirador en entornos polvorientos o al pulverizar pintura. No mover,msteads se pinta.
11. MANTENG A LOS NINOS ALEJADOS.
No permitted that nade entree en contacto con el cable prolongador.
Losexpectadoresdeferanmantenerase distancia prudencial del area de trabajo.
12. VESTIR ADECUADAMENTE.
No utilise ropa suelta ni joyas, ya que pueda atraparse en las partes en moción.
Para CONTENER el Cablelo长大o,utilice cubiertas protectoras para cablelo.
13. NO MALTRATE EL CABLE.
Nunca tire del cable para desenchuflario de la fuente de corriente electrica.
Mantenga el cable alejado de calor, aceites, y cordes cortantes.
14. MANTENGALCOMPRESORCON CUIDADO
Realice el mantenimiento de acuerdo con la página 51.
Periódicamenteinspectione el cable, y si Halla daños, llevar o enviar al centro de servicios autorizzato para ser reparado. Inspeccione periodicamente los cables prolongadores y si está danados, reemplácelos.
15. CABLES PROLONGADOS PARA EL USO EXTERIOR.
Cuando la comprsora está en uso exterior, use solamente cable de extension designado para el uso al aire libre (exterior) asi descririta en su etiqueta.
Sebe
16. PRESTAR ATENCION SIEMPRE.
Pestar atencion al efectuar todas las maniobras. Trabajo con conciencia y sentido comun. No permita que el compresor opere desatendido. No ponerse de pie sobre el compresor. No usar el compresor cuando se está cansado. No usar nunca el compresor el efecto de alcohol, drogas o farnacos que Causen somnolencia.
17. COMPRUEBE SI HAY PIEZAS DANADAS O FUGAS DE AIRE.
Antes de utiliser el compresor, compruebe doedadosamente sinay algo n protector u other piez dañada a fin de determinar si pueda funciona adecadamente y realizar la función pretendida.
z aCompruebeda atineacion de las piezas moviles, si presenta ataduras o roturas, el estado del mo fuga de aire, oequalquierotra condidonquecoulda afectar la operacion del compresor.
Un resguardo u另一边 parte que estén danados deferán ser apropiamente reparados o sustituidos en un centro de asistencia autorizado metabo HPT.
Tenga el circuito de presión defectuoso reemplazado por un centro de servicios autorizzato metabo HPT.
No utilise el comprésor si su circuito de marcha o de apagar (ON and OFF switch) no funciona.
18. NO USAR NUNCA EL COMPRESOR PARA APLICACIONES DIFFERENTES A LAS ESPECIFICADAS.
No usar nunca el compresor para aplicaciones differentes a las asignadas en el Manual de instrucciones.
Siguiendo todas las precauaciones de seguridad de este manual y las instrucciones del fabricante del manual de aplicacion.
No使用者a are comprimido para la respiracion o respiracion artificial.
19. UTILICE CORRECTAMENTE EL COMPRESOR.
Utilice el compresor de acuerdo con las instrucciones proveido ahora. Nunca permita que un niño, individuos no familiarizadas con su operation, ni personas no autorizadas, usen el compresor.
20. MANTENGATODOS LOS TORNILLOS,PERNOSY PROTECTORES EN SU SITIO BIEN APRETADOS.
Mantenga todos los tornillos, pernos y protectores montados con seguridad. Verificar periodically sus condiiones.
21. MANTENGAL EL RESPIRADERO DEL MOTOR LIMPIO.
El respirador del motor deben mantenerse limpio para que el aire pueda circular libremente en todo momento. Verifi car con fecuencia si existen acumulación de polvo.
22. OPERAR EL COMPRESOR AL VOLTAJE ESPECIFICADO.
Operar la compresor al voltaje spécifiquecido en su etiqueta.
Si el compresor está en uso a un voltaje mayor que el voltaje especified, resultaria en la anomal rápida revolución del motor, y pudiera produir daños a la unidad y quemar el motor.
Si el compresor está conectado a un circuito protegidopor un fusible,utilice fusibles de demora de tiempo.Los fusibles de demora de tiempo deben Presented lamarca "D" en Canadá y "T" en los Estados Unidos.
23. NUNCA UTILICE UN COMPRESOR DEFECTUOSO O QUE FUNCIONE ANORMALMENTE.
Si el compresor parece estar operando inusualmente, emitiendo vibraciones o ruidos extraños o exhiberialquier除外o tipo de defecto,deje de uso inmediamente y Solicite la reparacion en un centro de service autorizzato metabo HPT.
24. UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE metabo HPT.
Las piezas de reemplazo no fabricadas por metabo HPT puede anular la garantía, provocar el mal funciona, y resultar en lesiones. Su proveedor dispone de piezas genuinas de metabo HPT.
25. NO MODIFICAR EL COMPRESOR.
No modificarel compresor.
parchee ni modifie los tanques de aire. No haga ajustes en los componentes que controlan la presión del tanque. No altere las configuraciones de presión operativa de fabrica. No ponerlo en función bajo presión o velocidad excessivas respecto a los values recomendados por el fabricante. Contactar siempre el centro de asistencia autorizada de metabo HPT para todas las reparaciones. Una modificación no autorizada pueda no solo afectar las prestaciones del compresor sino también provocar accidentes al personal encargado de las reparaciones que no
disponen de los conocimientos y competencias sociales requeridas para efectuar correctamente las operaciones de reparacion.
26. APAGUE EL INTERRUPTOR DE ALIMENTACION CUANDO NO SE ESTE UTILIZANDO EL COMPRESOR.
Cuando no se esté utilizing el compresor, apague el interruptor de alimentación, desconnecte el enchufe de la fuente de alimentación y abra la llave de vaciado para descargar el aire comprimido del tanque de aire.
27. NO TOCAR NUNCA LAS SUPERFICIES CALIENTES
Para reducir el riesgo de quemaduras, no toque la tuberia de suministro, la valvula de verificacion o la bomba.
Estas areas能把 maintenerse calientes durante al menos 45 horas antes del apagado del comprisor.
Espere a que el compresor se enfié para realizar las labores de servicios.
28. NO DIRIGIR NUNCA EL CHORRO DE AIRE HACIA PARTES DEL CUERPO.
Riesgo de lesiones físicas. No dirija elchorro de aire a personas ni animales.
29. VACIAR EL DEPOSITO
Riesgo de explosión. El agua se condensa en el deposito de aire. Si no se vacía, el agua可以选择 corroer y desgastar el deposito de aire, exponiéndolo a ríesgos de rotura.
Vaciar el deposito diariamente o después de 4 horas de uso. Para drenar el tanque de aire, abra las valvulas con lentitud e incline el compresor para vaciar el agua acumulada.
Mantenga la cara y otheras partes corporales alejadas de la salute de drenaje.
Utilice gafas de seguridad ANSI Z87.1 con protecciones laterales cuando drene, bajo que la仇恨可能导致 caerle en la casa.
taladre，suelde,
30. NO PARE EL COMPRESOR TIRANDO DEL ENCHUFE.
Esto podria producir daños a la unidad.
Utilice el interruptor de alimentacion.
- VERIFICAR QUE LA PRESION DE SALIDA DEL COMPRESOR ESTE ESTABLECIDA EN UN VALOR INFERIOR A LA PRESION MAXIMA DE FUNCIONAMENTO DEL INSTRUMENTO.
Una presión de aire excessiva provoca el peligro de explosión.
Controlar la的最大ima presión nominal indicada por el fabricante para los instrumentos accesorios. La presión de salute del regulator no debárá superar nunca el valor de presión的最大ina nominal.
- LA VALVULA DE SEGURIDAD DEBERA FUNCIONAR CORRECTAMENTE.

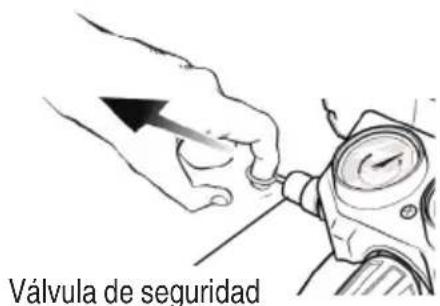

Riesgo de explosión. Antes deponer en marcha el compresor, tire del anillo de la valvula de seguridad para asegurarde que la valvula opera suavamente. Si la valvula de sécurité no se mueve apropriamente podrá ocurren sobrepresurizacion y causar una ruptura del tanque de aire o una explosiOno utilise el compresor si la valvula de sécurité está bloqueada o no opera suavamente.Solicite que la valvula decurity defectuosa sea reparada a un centro de service autorizzato metabo HPT.
- EL USO DE ESTE PRODUCTO LO EXPONDRA A PRODUCTOS QUIMICOS QUE EN EL ESTADO DE CALIFORNIA
Algunos polvos producidos por este producto contiene n sustancias quimicas que, por lo que sabe en el Estado de California, pueda provocar cando defectos congenitos yotiros daños reproductivos. Algunos ejemplos de estas sustancias son:
- compuestos de fertilizantes;
- compuestos de insecticidas, herbicidas y pesticidas,
- arsenico y cromo provenrientes de madera de construccion tratada quimicamente.
Para reducir la exposión a estas sustancias químicas, usar equipos de protección aprobados tales como máscaras antipolvos, especialmente disénadas para filtrar las particulas microscóicas. El uso de este producto expone a sustancias químicas que, por lo que saber en el Estado de California, pueda causar cancer, defectos congenitos y otros daños reproductivos. Evitar inhala r vapores y polvos y lavarse las manos afterwards de使用者. Este producto contiene suscutencias químicas, tales como plomo, que, por lo que se sabe en el Estado de California, causan cancer, defectos congenitos y daños reproductivos. Lavarse las manos antes de使用者.
- PROTEJA LOS CABLES IMPORTANTES Y LAS VIAS AEREAS CONTRA DANOS O PERFORACIONES.
Mantenga la manguera y el cable de alimentacion alejados de objetos aflilados, de derrames de products quimicos, de aceite, solventes y pisos humedes.
tosneumaticosy
- COMPRUEBE SI LAS MANGUERAS ESTAN SUELTAS O GASTADAS ANTES DE CADA USO, ASEGURANDOSE DE QUE TODAS LAS CONEXIONES SEAN SEGURAS.
No las utilise si observa defectos. Compre una manguera nuevo o notifique al centro de service autorizzato para que la examine o repare.
- LIBERE LA PRESION DENTRO DEL SISTEMA LENTAMENTE.
El polvo y la sueidad podrián ser nocivos.
- MANTENGA EL EXTERIOR DEL COMPRESOR DE AIRE SECO, LIMPIO Y SIN ACEITE NI GRASA.
Use siempre un pano limpio para limpiar. No use liquidos de frenos, gasolina, productos a base de petróleo ni solventes fuertes para limpiar la la unidad. A Respetar esta regla reducirá el riesgo de deterioro del plástico de la carcasa.
- SI SE CONECTARÁ A UN CIRCUITO PROTEGIDO POR FUSIBLES, utilise fusibles de retardo con estecer, producto.
- CORROBORE QUE LA MANGUERA ESTÉ SIN OBSTRUCCIONES NI NUDOS.
Las mangueras enredadas o enmarañadas peuvent causar la perdida de equilibrio o resbalones y poder danarse.
- NUNCA DEJE EL COMPRESOR DESATENDIDO CON LA MANGUERA DE AIRE CONNECTADA.
- NO UTILICE Este COMPRESOR SI NO TIENE UNA ETIQUETA DE ADVERTENCIA LEGIBLE.
- NO CONTINUÉ UTILIZANDO UN COMPRESOR O MANGUERA QUE PIERDA AIRE O QUE NO FUNCIONE COMO CORRESPONDE.
-
SIempre DESCONECTE EL SUMINISTRO DE AIRE Y LA FUENTE DE ALIMENTACION antes de hacerrialquierajuste,de hacerelmantimiento del compresor o cuando this no se encuentre en uso.
-
NO INTENTE JALAR NI MOVER EL COMPRESOR DE AIRE CON LA MANGUERA.
- ES POSIBLE QUE SU HERRAMIENTA NECESITE MÁS CONSUMO DE AIRE QUE EL QUE ESTE COMPRESOR ES CAPAZ DE PROPORCIONAR.
- INSPECCIONE LOS CABLES DEL COMPRESOR Y LAS MANGUERAS CON PERIODICIDAD Y, SI ESTAN DANADOS, HÁGALOS REPARAR EN SUCENTRO DESERVICIO MÁS CERCANO. PERMANEZCA AL TANTO CONSTANTENTE DE LA UBICACION DEL CABLE.
Respatar esta regla reducirá el riesgo de descargas electricas o incendios.
-
NUNCA UTILICE UN ADAPTADOR ELECTRICO CON Este ENCHUFE DE CONEXIONA TIERRA.
-
COMPRUEBE SI HAY PARTES DANADAS. ANTES DE SEGUIR UTILIZANDO EL COMPRESOR DE AIRE O LA HERRAMIENTA NEUMÁTICA, SE DEBERÁ COMPROBAR CON CUIDADO EL PROTECTOR U OTRA PARTE DANADA PARA DETERMINAR QUE FUNCIONARÉ CORRECTAMENTE Y REALIZARÁ LA FUNÇÃO PREVISTA.
COMPRUEBE LA ALINEACIOn DE LAS PIEZAS MOVILES,EL BLOQUEO DE LAS PARTES AUMOVLES,ZLA DROTURA DE LAS PIEZAS,EL MONTAJE Y CUALQUIER OTRA CONDcION QUE PUEDA AFECTAR A SU FUNCIONAMENTO. EL PROTECTOR U OTRA PARTE DANADA DEBE SER REPARADA CORRECTAMENTE O SUSTITUIDA POR UN CENTRO DE SERVICIO AutorIZADO.
Respetar esta regla reducirá el riesgo de descargas electricas, incendios o lesiones graves.
ADVERTENCIA:
El uso de cualquier compresor pueda hacer que objetivos extraños que salen despedidosenetrén con sus ojos, lo que podracause losiones oculares graves. Antes de comenzar autilizar el compresor,pongase sempre lentes o gafas de seguridad con proteccionlateral, o proteccion facial completa siempre que sea necessario.Le recomendamosutilizar la mascarilla de seguridad de visiOnpanoramica encima de las lentes o gafas de seguridad convencionesc con proteccionlateral.Usealwaysproteccion ocularque cumpla con la norma ANSI Z87.1.
PIEZAS DE REEMPLAZO
Para reparación, utilise solamente piezas de reemplazo identicas.
Las reparaciones deben realizarse solamente por un centro de servicios autorizzato por metabo HPT.
SEGURIDAD ELECTRICA
CABLES PROLONGADORES
- Utilice solo cables prolongadores de 3 conductores que tengan enchufes de puesta a tierra de 3 clavijas y tomacorrientes tripolares compatibles con el enchufe del compresor de aire.
- Cuando utilise el compresor de aire a una distancia considerable de la fuente de alimentacion, utilise un cable prolongador lo sufi cientamente pesado para conducir la corriente que el compresor consumirá. Un cable prolongador de menor時間 occasionará una caida en la tension de la linea, lo que producirá una perdida de potencia y el recalentamento del motor. Utilice la tabla proportionada a continuacion para determinar el時間 de cable minimum Neededo en un cable prolongador.
- Solo se deben utilizar cables circularares con camisa y certifiacion de Underwriter's Laboratories (UL).
** Amperaje nominal (en la plaza de caracteristicas del compresor de aire) 0-2.02.1-3.43.5-5.05.1-7.07.1-12.012.1-16.0
| Longitud del cable | Tamaño del cable (A.W.G.) | |||||
| 2 | 5 | ' | 1 | 4 | 1 | 4 |
| 5 | 0 | ' | 1 | 4 | 1 | 4 |
| 100' | 14 | 14 | 14 | 12 | 10 | - |
** Utilazo en circuitos de calibre 12 - 20 amp.
NOTA: AWG = calibre americano para cable
- Cuando trabajo con el compresor de aire al aire libre, utilise un cable prolongador que está Diseñado para uso al aire libre. Esto se indica con las letras «W-A» en el forro del cable.
- Antes de utiliser un cable prolongador, inspeccione si tiene hilos sueltos o expuestos y el aislamento cortado o gastado.
ADVERTENCIA:
Mantenga el cable prolongador alejado de la zona de trabajo. Coloque el cable de modo que no quede atrapado en la madera, en las herramrientas ni en ninguna other obstruccion,mIJtras travaje con un compresor.De lo contrario, podrian producirse lesiones personales graves.
ADVERTENCIA:
Compruebe los cables prolongadores antes de cada uso. Si está danados, reemplácelos de forma inmediata. No utilise nunca el comprisor de aire con un cable dañado, ya que tocar la zona dañada pourrait produir descargas electricas que Causen lesiones personales graves.
NOTA: Utilice mangueras de aire mas largas en vez de cables prolongadores largos.
El compresor de aire的功能aray duraramas.
CONEXION ELECTRICA
- Este compresor de aire funciona con un motor electrico incorporable de precision. Debe connectarse a una fuente de alimentacion de 120 voltios, 60Hz solo de CA (corriente domestica normal).
- No utilise este comprisor con corriente continua (CC). Una caía considerable del voltaje provocá una perdida de potencia y el sobrecalentimiento del motor. Si el comprisor de aire no funciona al ser enchufado a una toma, disfruebe la fuente de alimentación.
4 VELOCIDADY1CABLEADO 4
- La velocidad sin carga del motor eletrico varia segun el modelo y las specifications. La velocidad del motor no es constante y disminuye bajo una energia o con una tension más baja. En cuando a la tension, el cableado en un taller es tan importante como la caracteristica de potencia del motor.
- Un cable previsto solo para luces no pueda conducir correctamente a un motor de compresor. Un cable que es lo suficialmente pesado para una distanciaorta sera muy liviano para una distancia mayor. Una linea que pueda tolerar un solo compresoruede no ser capaz de alimentar a dos o tres compresores.
INSTRUCCIONES DE PUESTA A TIERRA
- Este producto debe ser connectado a tierra. En el caso de un cortocircuito eletrico, la puesta a tierra reduce el riesgo de descarga eletrica proportionando un cable de escape para la corriente eletrica. Este compresor de aire cuenta con un cable eletrico queiene un conductor de puesta a tierra de equipo y un enchufe de connexion a tierra. El enchufe
debe connectarse a una toma compatible que esté correctamente instalada y connectada a tierra según todas las normas yordenanzas locales.
- No modifi que el enchufe suministrado. Si no encaja en la toma, llama a un electricistarialido para que instale una toma adequada.
ADVERTENCIA:
Una conexión Incorrecta del conductor de puesta a tierra del equipo puede occasionar el riesgo de una descarga electrica.
-
Le recomendamos que nunca desarme el comprisor ni traté dechangar el sistema electrico. Las reparaciones deben ser realizadas solo por centros de servicios metabo HPT. Si decide reparer el compresor usted本身就是,onga en cuenta que el conductor de color verde es del "puesta a tierra". Nunca conecte este conductor verde a un terminal "activo". Si reemplaza el enchufe del cable de corriente, cerriorarse de connectar el conductor verde solamente al contacto de puesta a tierra (más largo) de un enchufe de 3 contactos.
-
Cambie los cables dañados o desgastados de forma inmediata.
-
Este producto es para ser utilisé en un circuito de 120 V nominal y tiene un enchufe de puesta a tierra similar al enchufe ilustrado en la Fig. 1. Simplemente conecte el producto en una toma queonga la misma config guración que el enchufe. No utilise un adaptor con este producto.
- Nunca utilise un adaptorélectrico con este enchufe de connexion a tierra.
Fig. 1
ADVERTENCIA:
Evite el riesgo deCHOque electricas.No utilise nunca este compresor con un cable de eletrico danado o fragil, lo myself es aplicable a un cable prolongador.Inspeccione regularmente los cables electricos.Nuncautilice el compresor en agua, ni circa del agua, ni en un ambiente en que poderan producirse choques electricos.
IGUARDE ESTAS INSTRUCCIONES Y PONGALAS A DISPOSICION DE OTROS USUARIOS DE esta HERRAMIENTA!
OPERACION Y MANTENIMIENTO
NOTA:
La informacion contenta en este Manual de Instruetiones hasido diseada para asistirle en la operacion mantenimiento del comprsor.
Algunas ilustraciones de este Manual de Instrucciones你能 estar detalles o accesorios que posiblemente sean differentes a los de su compresor.

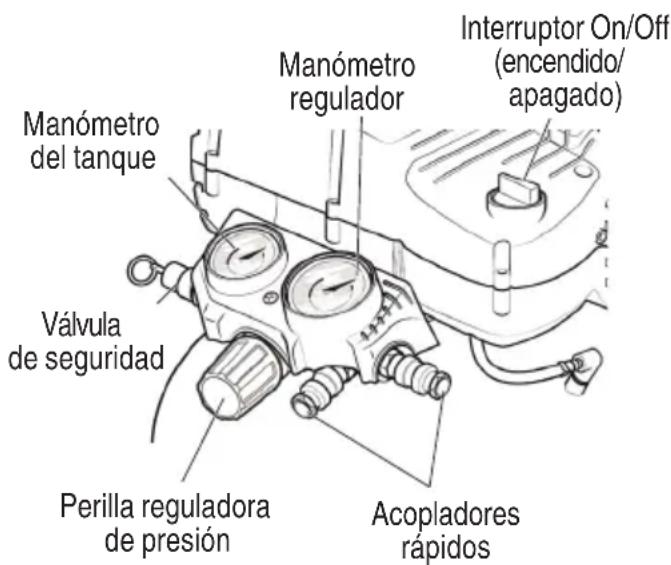

NOMENCLATURA
Fig. 2
ESPECIFICACIONES
| Modelo | EC 711S | |
| Motor Motor universal, monofásico | ||
| Fuente de energia 120 V CA, 60 Hz, monofásica | ||
| Caballos de vapor de funciona 1.0 CV (0.74 kW) | ||
| Corriente | 12 A | |
| Capacidad del depuesto 6 galones (22.7 litres) | ||
| Presión Tmaxima 165 PSI (11.4 bar) | ||
| Distribución de aire libre à 40 | PSI (2.8 bar) | 3.7 CFM (104.8 litres/min) |
| à 90 PSI (6.2 bar) | 2.8 CFM (79.3 litres/min) | |
| Lubrif技能培训 | Sin aceite | |
| Ciclo de trabajo | S3 50% - 5关键时刻 encendido y 5关键时刻 apagado | |
CONOZCA EL COMPRESOR DE AIRE
Antes de intentar utiliser este producto, familiarícese con todas las functions operativas y reglas de seguridad. (Fig. 2)
MOTOR UNIVERSAL SIN ACEITE
El compresor de aire presente cojinetes lubricados permanece.
INTERRUPTOR DE ENCENDIDO/APAGADO
Este interruptor se utilizes para encender o parar el compresor de aire. Mover el interruptor a la posicion (ON) [encendido] suministrará corriente deforma automatica al interruptor de presión, lo que permitirá que el motor arranque cuando la presión del tanque de aire se ocurre por debajo de la presión de activación confi gurada de fabrica. Cuando se enquiryra en la posión (ON), el interruptor de presión detiene el motor cuando la presión del tanque de aire alcanza la presión de desactivacion configurada de fabrica. Mover el interruptor a la posión (OFF) [apagado] le cortara la corriente al motor y detendra el compresor de aire.
MOTOR ELECTRICO Y BOMBA DEL COMPRESOR DE AIRE
El motor se usa para alimentar a la bomba. El motor electrico presenta un protector contra sobrecargas termicas. Si el motor se recalienta por unarzon,la sobrecargaTERMICA cortara la corrente, evitando asi que este se dae. Espere hasta que el motor se enfrie. El motor se restablece automatamente.
Bomba del compresor de aire: para comprimir el aire, el pistón se mueve de arriba abajo en el cil carrera descendente, el aire es aspirado a工程技术 de la valvula de entrada de aire cuando que la valvula de escape permanece cerrada. En la carrera ascendente,
el aire es comprimido, la valvula de entrada se cierra y el aire comprimido es forzado a partir a travers de la valvula de escape, hacer la linea de descarga, a工程技术 de la valvula de retencion y hacer el tanque de aire.
VALVULA DE SEGURIDAD
Esta valvula está diseñada planta aliviando la presión del sistema cuando el aire comprimido alcanza un nivel predeterminado. La valvula es preajustada por el fabricante y no debe ser modificada de ningún modo.
VALVULA DE DRENAJE
La valvula de drenaje se usa para eliminar la humedad del tanque de aire.
MANOMETRO DEL TANQUE
El manómetro del tanque indica la presión del aire que hay en el taque.
MANOMETRO REGULADOR
La presión de linea actual se muestra en el manómetro regulator.Esta presión puede ajustarse girando la perilla regulatora de presión.
PERILLA REGULadora DE PRESION
Utilice la perilla reguladora de presión para regular lacantidad de aire que se envía a工程技术 de la manguera.
La presión del aire proveniente del tanque de aire se controla con la perilla regulatora. Gire la perilla regulatora de presión en sentido horario para augmentar la p de descarga y en sentido antihorario para disminuir la presión de descarga. Siga las instrucciones de uso de la Herrarnienta para el intervalo de presión recomendado.
TANQUE DE AIRE
El tanque de aire se usa para almacenar el aire comprimido.
ACOPLADOR RAPIDO
La salute se utilizes para conectar la manguera de aire NPT de 1/4 pulg.
PROTECCION CONTRA SOBRECARGAS
Este comprimido de aire cuenta con un o sobrecargaTERMICA que apagaré el compresor de aire de manière automatica si este se recalienta. Si se apaga repetidas vezes, compruebe primero lasSIGUIENTES posibles causas: Baja tensión de la toma.Falta de ventilación adequada o de aire del exterior, o la temperatura ambiente está muy alta. El cable prolongador es muy largo o se utilizes un cable de calibre incorrecto.
Para restablecer el compresor de aire:
(1) Apague el compresor de aire.
(2) Desenchufe el compresor de aire y déjelo enfiar durante 30 Minutes.
(3) Enchufe el compresor de aire en una toma aprobada.
(4) Encienda el compresor de aire.
diGicBQDETRABAO:
Para evaporar el sobrecalentamento del motor electrico, esta compresor está disenado paraFuncionar de manera intermitente, como se indica en la placacde datos:
S3 50 significa que está encendido 5 horas y apagado 5 horas.
Si el tiempo de configuración del compresor excede el ciclo de trabajo S3 50,對於 la aplicación requiremás aire del que el compresor es capaz de suminiar.
Para garantizar el rendimiento de la herramienta, la calidad SCFM del compresor debe superar el requisito de CFM de la herramienta en un 20% .
ENSAMBLAJE
DESEMPAQUE
Este producto ha sido enviado Completely ensamblado.
Saque el compresor de aire y los accesorios con cuidado de la caja. Asegúrese de que todos los elementos listedos en la lista de empaque hayan sido incluidos.
Inspeccione el compresor con cuidado para asegurar de que no se hayan producido roturas o daños durante el envio.
No descarte el material de empaque hasta que haya inspeccionado con cuidado y utilizado satisfactoriamente el compresor.
LISTA DE EMPAQUE
- Compresor de aire
- Manual de instrucciones
ADVERTENCIA:
Si falta una parte no utilise el compresor hasta que las partes que faltan hayan sido reemplazadas. No hacerlo podra resultar en posibles lesiones personales graves.
ADVERTENCIA:
No intente modifier este compresor ni create accesorios no recomendados para el uso con este compresor. Cualquier alteracion o modificacion constituya un uso inadequado y podria tener como resultado conditiones
peligrosas que lleven a posibles lesiones personales graves.
CONEXION DE LA MANGUERA
ADVERTENCIA:
Introduzca la manguera en el acoplador instalado en el compresor (Fig. 3).
No coloque ninguna herramienta en el extremo abierto de la manguera hasta que la puesta en marcha haya terminado.
Sujete con firmeza el extremo abierto de la manguera, sostengaloApartado de usted y deoras personas.
Fig. 3
ASENTANDO LA BOMBA
- Compruebe y ajuste todos los permos, accesorios, etc.
Gire la perilla reguladora de presión por Completely en sentido horario para abrir el fl ujo de aire. (Fig. 3)
Coloque el interruptor en la posicion de apagado OFF (O) y enchufe el cable de alimentacion.
Abra la valvula de drenaje por completeness (Fig. 4).
Encienda el compresor de aire ON (I) y déjelo funcional durante 10 Minutes para asentar las piezas de la bomba.
Coloque el interruptor en la posicion de apagado OFF (O).
Cierre la valvula de drenaje (Fig. 4).
Fig. 4
Los compresores de aire son realizados en una variedad de aplicaciones de sistemas de aire.
Utilice mangueras, conectores, herramientos neumáticas y accesorios compatibles con las capacities del compresor de aire.
Puede utiliser este comprisor para los fi nes indicados a continuación:
O Uso de herramientos alimentadas por aire que requieran menos de 2,8 SCFM a 90 PSI.
Alimentación de pistolas clavadoras neumáticas, inflado de neumáticos, limpieza/soplado con aire presurizzato.
ADVERTENCIA:
No permita que el hecho de estar familiarizzato con el compresor y las herramentas haga que se descuide. Recuerde que una milésima desegundo es sufí ciente para occasionar lesiones graves.
ADVERTENCIA:
Use siempre lentes o gafas de seguridad con proteccion lateral cuando utilise el compresor. No hacerlo podra hacer que los objetos que salen disparadoslenessleness.
sus ojos, lo que podra tener como resultado posibles lesiones graves.
PRECAUCION:
No utiliser en un ambiente con polvo o contaminado de othero modo. Utilizar el compresor de aire en este tipo de ambiente能把 occasionarle daños a la unidad.
REVISION DE LA VALVULA DE SEGURIDAD
Antes deponer en marcha el compresor, tire del anillo de la valvula de seguidad para asegurarde que la valvula opera suavamente. (Fig. 5) No utilise el compresor si la valvula de seguidad está bloqueada o no opera suavamente.Solicite que la valvula de seguidad defectuosa sea reparada a un centro de service autorizzato metabo HPT.
ADVERTENCIA:
Drene el tanque para liberar la presión del aire antes de tirar del anillo de la valvula de seguridad.
ADVERTENCIA:
Riesgo de explosión. Si la valvula de seguidad no se mueve apropriamente podra ocurren sobrepresuración y Causear una ruptura del tanque de aire o una explosión.
Fig. 5
USO DEL COMPRESOR DE AIRE
Temperatura
La temperatura de funcionaamente está comprendia a entre 32^ y 104^ (0 °C y 40 °C).
PRECAUCION:
No使用者a temperature inferior a 32^ (0^) ni superior a 104^ (40^)
ADVERTENCIA:
Siempre asegúrese de que el interruptor ON/OFF (encendido/apagado) se incluena en la posición de apagado OFF (O) y de que el manómetro regulador indique cero antes de Cambiar las herramentas neumáticas o de desconectar la manguera de la salute de aire. No hacerlo podra resultar en posibles lesiones personales graves.
Asegürese de que la valvula de drenaje del tanque esté cerrada (Fig. 6).
Asegürese de que el interruptor ON/OFF (encendido/ apagado) se encuesta en la posión de apagado OFF (O) y de que el compresor de aire está desenchufado (Fig. 6).
Asegürese de que la perilla reguladora de presión está girada por completeo en sentido antihorario (Fig. 6).
Fig. 6
Si todasía no está instalada, conecte la manguera al compresor.
- Conecte las herramrientas neumáticas a la manguera de aire introduciendo el acoplador macho de connexion<rápida en el acoplador<rápido del extremo de la manquera (Fig. 7).
Fig. 7
- Conecte el cable de alimentación a la fuente de alimentación.
NOTA: Si el compresor está connectado a un circuito protegado por un fusible, utilise fusibles de demora de tiempo. Los fusibles de demora de tiempo deben estar lamarca "D" en Canadá y "T" en los Estados Unidos.
Gire el interruptor ON/OFF (encendido/apagado) a la posicion de encendido ON (I).
Gire la perilla reguladora de presión a la presión de linea deseada. Girar la perilla en sentido horario;aumenta la presión de aire en la salida; girar la perilla en sentido antihorario reduce la presión de aire en la saliva.
NOTA: Antes de conectar o desconectar las herramrientas neumáticas, gire la perilla reguladora en sentido antihorario para detener el flujo de aire.
Si tomo todas las precauaciones de seguidad de este manual y siguió las instrucciones del fabricante del manual de la herramienta neuática, ya pueda utiliser la herramienta neuática.
Si utilizes un accesorio de inflado con un accesorio de connexion rápida, controle la calidad de fl ujo de aire con la perilla regulatora de presión. Girar la perilla por Completely en sentido antihorario detendra por Completely el fl ujo de aire.
NOTA: Siempre utilizes la calidad de presión minima necessitiesa para su uso. Utilizar una presión mayor que la necessitiesa purgará el aire del tanque más rápidó y hará que la unidad trabaje en ciclos con más Frequencia.
Cuando haya terminado, siempre vacie el tanque y desenchufe la unidad. Nunca deje la unidad enchufada o funciona como desatendida.
ADVERTENCIA:
Cierre la valvula de drenaje girandola 1/4 de giro en
Mire el manual de la herramenta sentido herapica
para asegurar de que el ajuste del regulador de presión de airees funcionalmente optimo de sus herramrientas neuáticas. Si está utilizing una herramipta neuática que no está incluida originalmente en la lista de contentsos del paquete (no necessamente suministrada con el modelo de compresor de aire que ha adquirido), es possible que su herramienta necesse most Consumo de aire que el que este compresor de aire está Diseñado para suministrar.
Siempre lea el manual del propietario de la herramienta neumática para hacer coincidir el suministro de aire correcto de su neumática a fi n de evaporar dañar la herramienta o el riesgo de lesiones personales.
VACIADO DEL TANQUE
Para poder aatar la corrosion del tanque y a tener la humedad fuera del aire utilizado, el tanque del compresor debe ser vaciado a diario.
Para vinciar el tanque: (Fig. 8)
Verifi que que el compresor está apagado.
Sujetando la manija, incline el compresor hacía la valvula de drenaje para que quede en una posión mas baja.
Abra la valvula de drenaje girandola 1/4 de giro en sentido antihorario.
Mantenga el compresor inclinado hasta que toda la humedad haya sido eliminada.
Drene la humedad del tanque en un recipientete adequado.
NOTA: El condensado es un material contaminante y debe ser eliminado conforme con los reglamentos locales.
Si la valvula de drenaje se obstruye, libre toda la presión de aire jalando de la valvula de seguridad. Extraiga y limpie la valvula y bajo vuelva a instalarla.
ADVERTENCIA:
Desenchufe el compresor de aire y libre todo el aire del tanque antes de hacerle el mantenimiento. No despresurar el tanque antes de intentar extraer la valvula pueda occasionar lesiones personales graves.
Fig. 8
ramienta
Gire el interruptor ON/OFF (encendido/apagado) a la posicion de apagado OFF.
Desenchufe el cable de alimentacion de la toma de pared y envuelva la zona de la manija para evitar daños cuando no está en uso.
O Abra la valvula de drenaje situada en la parte inferior del deposito (Fig. 8). La presión del tanque debe está por debajo de 10 psi cuando se drene el tanque.
ADVERTENCIA:
Riesgo de explosión. Si el depóstito está oxidado, existe el riesgo de fallo.
El agua se condensa en el deposito de aire. Si no se vacía, el agua correce y desgasta el deposito de aire, exponiendolo a riesgos de rotura.
Vaciar el deposito diariamente o"Afters de 4 horas de uso. Los gases de escape contienen la humedad presente en el aire, partículas abrasivas, oxido, etc. Para vaciar el deposito, abrir lentamente la valvula e inclinar el compresor para eliminar el agua acumulada. Tener alejado el rostro y ojos del grifo de vaciado.
La manguera de aire debe ser desconnectada del compresor y colgada con los extremos abiertos hacia abajo para permitir que la humedad drene.
El compresor y la manguera deben guardarse en un lugar fresco y seco.
MANTENIMIENTO
ADVERTENCIA:
Al hacer el mantenimiento, utilise de repuestos ideentes. El uso de在哪quie parte podra crearpeligros o provocar danos en el producto.
ADVERTENCIA:
Use siempre lentes o gafas de seguridad con proteccion lateral durante el functiOnamento del compresor o al soplar el polvo. Si la oper genera polvo, lleve también una mascarilla antipolvo.
ADVERTENCIA:
Siempre libre toda la presión, desconecte la unidad de la fuente de alimentación que esta se enfié al tacto antes de limpar o de hacer reparaciones en el compresor de aire.
MANTENIMIENTO GENERAL
La humedad del aire hace que se forme condensacion en el tanque de aire.Esta condensacionDebe ser drenada a diario o cada hora, siguiendo las instrucciones que seencuentran en Vaciado del tanque.
La valvula de seguridad libera automatistically el aire si la presión del receptor de aire supra la Tmaxima preestablecida. Compruebe la valvula de sécurité antes de cada uso sugiuendo las instrucciones que se encontrartran en Revision de la valvula de seguridad.
Inspeccione el tanque anualmente para ver si está oxidado, si tiene orificios u另一边 imperfecciones que pudieran hacerlo inseguro.
Evite usar disolventes para limpar partes de plástico. La mayoría de los plásticos son susceptibles a los daños provocados poretimestipsode insolventes commerciales y podrán resultar danadostrasu uso.Use páños limpios para eliminar sociedad,polvo,aceite,grasa,etc.
ADVERTENCIA:
No permitted in ningún momento que liquido de frenos, gasolina, productos a base de petróleo, aceites penetrantes, etcétera,enetren en contacto con las partes de plástico.
Los productos químicos peuvent darar, debilitar o destruir el plástico, lo que pueda occasionar lesiones personales graves.
LUBRICACION
solo partes
Todos los cojinetes de este compresor estan lubricados con unacantidad suficiente delubricante de alte para toda la vidautilde la unidad en como uso normales. Por lo tanto, no se necesitaralubricarlos cojinetes.
SERVICIO Y REPARACIONES
acion
Todos los compresores de calidadrequireiran servicios o el reemplazo de partes debido al desgaste provocado por el uso normal. Para asegurar que solo se uses partes de reemplazo genuinas, todas las tareas de service y reparaciones deben ser realizadas unicamente por un CENTRO DE SERVICIOS AUTORIZADO DE metabo HPT.
permita
NOTA: Las specifications estan susjetas aambiOs in obligaciones por parte de metabo HPT.
RESOLUCION DE PROBLEMAS
| Problema Posible | causa Soluciones | |
| El compresor no., funciona. | Pérdida de potencia o recalentimiento. No hay suministro electrico al compresor o el interruptor de alimentación está en la posición OFF (apagado). Se queró un Fuse en la fuente de alimentación. Se disparó un Fuse en la fuente de alimentación. Sobrecarga tírmica abierta. El interruptor de presión funciona mal. El tanque está lleno de aire. | Compruebe que se esté utilizing el cable prolongador correcto. Asegúrese de que el compresor está enchufado y que el interruptor de alimentación se enquiryra en la posición ON (encendido). Cambio el Fuse de la fuente de alimentación. Restablezca el disyuntor de la fuente de alimentación y determine porqué ocurreó el problema. Primero, desenchufe el compresor y espere hasta que se enfrie. El motor decide aarrancar cuando se enfrie. Cambio el interruptor de presión. El compresor se encenderá cuando la presión del tanque descienda a la presión deactivación. |
| El motor zumba, pero no arranca o lo hace lentamente. | La tensión de la fuente de alimentación es baja. El calibre o la longitud del cable prolongador son incorrectos. El bobinado del motor está en cortocircuito o roto. La válvula descargadora o de retencion es defectuosa. | Compruebe la tensión con un voltimetro. Utilice el calibre y cable prolongador correcto. Lleve el compresor a un centro de servicios. Lleve el compresor a un centro de servicios. |
| Los fusibles se:funden o el disyuntor se dispara con Frequencia. | El tamanío del fuseble es Incorrecto o el circuito está sobrecargado. El calibre o la longitud del cable prolongador son incorrectos. La válvula descargadora o de retencion es defectuosa. | Compruebe que el fuseble o el disyuntor de la fuente de alimentación Sean del tamanío y tipo correcto. Asegúrese de utiliser solo fusibles de retardo para evaporar sobrecargar el circuito, de disconnectar除外 electrodométricos del circuito o de usar el compresor en su propia derivación. Utilice el calibre y cable prolongador correcto. Lleve el compresor a un centro de servicios. |
| El protector contra sobrecargas tírmicas se para repetitionas vezes. | La tensión de la fuente de alimentación es baja. Una habitación mal ventilada hace que el motor se recaliente. El calibre o la longitud del cable prolongador son incorrectos. | Compruebe la tensión con un voltimetro. Mueva el compresor a un área bien ventilada. Compruebe que el calibre y la longitud del cable Sean correctos. |
| Problema Posible | causa Solución | |
| La presión del receptor de aire descienda cuando el compresor se apaga. | Las conexiones está fl ojas o pierden (accerosios, tuberia, etc.). La valvula de drenaje está fl oja. La valvula de retencion tiene fugas. | Compruebe todas las conexiones con agua jabonosa y busque burbujas. Apriete cualquier conexión fl oja hasta que la fuga se detenga. Ajuste la valvula de drenaje. Lleve el compresor a un centro de servicios. ADVERTENCIA: No desarme la valvula de retencion mIENTRAS HAYA AIRE QUE todo el aire del tanque antes de desarmarla. |
| Hay humedad excessiva en el tanque de aire. | Hay exceso de agua en el tanque de aire. Hay mucha humedad. | Vacia el tanque para eliminar el agua. Mueva el compresor a una zona de menor humedad o utilize un fi ltro de linea de aire para reducir la descarga de humedad en el tanque. |
| Hay una fuga de aire en el compresor. | La conexión de la manguera está fl oja o mal sellada. La manguera de aire está rota o dañada. | Asegúrese de que las conexiones estén selladas con cinta de sellado de roscas y ajustadas. Cambie la manguera de aire. |
| El compresor funcionacontinuamente. | La valvula de drenaje del tanque está abierta. El interruptor de presión es defectuoso. El uso es excessivo. | Asegúrese de que la valvula de drenaje del tanque está cerrada. Lleve el compresor a un centro de service. Disminuya lacantidad de tiempo de funciona. funcionamiento de la herramipta; el comprisor no es lo sufii cientelemente grande como para suminiarra lacantidad de aire que necesita la herramipta. |
| El compresor vibra. Los pernos de montaje del compresor están fl ojos. | Las valvulas de entrada está rotas. Las conexiones tienen fugas. | Ajuste los pernos de montaje. |
| La calidad de aire es más baja de lo normal. | Las valvulas de entrada está rotas. Las conexiones tienen fugas. | Lleve el compresor a un centro de service. Coloque cinta de sellado de roscas en el accesorio y ajustelo. |
Issued by
Koki Holdings Co., Ltd.
- WARNING
- IMPORTANT INFORMATION
- SIGNIFICADO DE LAS PALABRAS DE SENALIZACION
- SIGNIFICADO DE SIMBOLOS
- SEGURIDAD
- INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LA UTILIZATION DEL COMPRESOR
- ADVERTENCIA:
- LEA TODAS LAS INSTRUCCIONES
- NO TOCAR LAS PIEZAS MOVILES.
- NUNCA OPERAR SIN QUE TODAS LAS GUARDAS PROTECTORAS ESTÉN EN SU LUGAR.
- USAR SIempre EQUIPOS DE PROTECCION INDIVIDUAL.
- PROTEJASE CONTRA CHOQUES ELECTRICOS.
- DESCONECTAR EL COMPRESOR.
- MARCHA NO-INTENSIONAL.
- ALMACENAR
- EL
- COMPRESOR
- APROPIADAMENTE.
- MANTENG A EL AREA DE TRABAJO LIMPIO.
- CUIDAR LAS CONDICIONES DEL LUGAR DE TRABAJO.
- MANTENGALOS COMPRESORES TAN LEJOS DEL AREA DE PULVERIZACION COMO SEA POSIBLE.
- MANTENG A LOS NINOS ALEJADOS.
- VESTIR ADECUADAMENTE.
- NO MALTRATE EL CABLE.
- MANTENGALCOMPRESORCON CUIDADO
- CABLES PROLONGADOS PARA EL USO EXTERIOR.
- PRESTAR ATENCION SIEMPRE.
- COMPRUEBE SI HAY PIEZAS DANADAS O FUGAS DE AIRE.
- NO USAR NUNCA EL COMPRESOR PARA APLICACIONES DIFFERENTES A LAS ESPECIFICADAS.
- UTILICE CORRECTAMENTE EL COMPRESOR.
- MANTENGATODOS LOS TORNILLOS,PERNOSY PROTECTORES EN SU SITIO BIEN APRETADOS.
- MANTENGAL EL RESPIRADERO DEL MOTOR LIMPIO.
- OPERAR EL COMPRESOR AL VOLTAJE ESPECIFICADO.
- NUNCA UTILICE UN COMPRESOR DEFECTUOSO O QUE FUNCIONE ANORMALMENTE.
- UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE metabo HPT.
- NO MODIFICAR EL COMPRESOR.
- APAGUE EL INTERRUPTOR DE ALIMENTACION CUANDO NO SE ESTE UTILIZANDO EL COMPRESOR.
- NO TOCAR NUNCA LAS SUPERFICIES CALIENTES
- NO DIRIGIR NUNCA EL CHORRO DE AIRE HACIA PARTES DEL CUERPO.
- VACIAR EL DEPOSITO
- NO PARE EL COMPRESOR TIRANDO DEL ENCHUFE.
- PIEZAS DE REEMPLAZO
- SEGURIDAD ELECTRICA
- CABLES PROLONGADORES
- CONEXION ELECTRICA
- VELOCIDADY1CABLEADO 4
- INSTRUCCIONES DE PUESTA A TIERRA
- IGUARDE ESTAS INSTRUCCIONES Y PONGALAS A DISPOSICION DE OTROS USUARIOS DE esta HERRAMIENTA!
- OPERACION Y MANTENIMIENTO
- NOTA:
- CONOZCA EL COMPRESOR DE AIRE
- MOTOR UNIVERSAL SIN ACEITE
- INTERRUPTOR DE ENCENDIDO/APAGADO
- MOTOR ELECTRICO Y BOMBA DEL COMPRESOR DE AIRE
- VALVULA DE SEGURIDAD
- VALVULA DE DRENAJE
- MANOMETRO DEL TANQUE
- MANOMETRO REGULADOR
- PERILLA REGULadora DE PRESION
- TANQUE DE AIRE
- ACOPLADOR RAPIDO
- PROTECCION CONTRA SOBRECARGAS
- Para restablecer el compresor de aire:
- diGicBQDETRABAO:
- ENSAMBLAJE
- DESEMPAQUE
- LISTA DE EMPAQUE
- CONEXION DE LA MANGUERA
- ASENTANDO LA BOMBA
- PRECAUCION:
- REVISION DE LA VALVULA DE SEGURIDAD
- USO DEL COMPRESOR DE AIRE
- VACIADO DEL TANQUE
- Para vinciar el tanque: (Fig. 8)
- ramienta
- MANTENIMIENTO
- MANTENIMIENTO GENERAL
- LUBRICACION
- SERVICIO Y REPARACIONES
- Koki Holdings Co., Ltd.
Marca : HiKOKI
Modelo : EC711S
Categoría : Compresor
