MANUAL DE USUARIO ASI400B BLACK & DECKER

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

CONSERVER CES DIRECTIVES

⚠AVERTISSEMENTS :

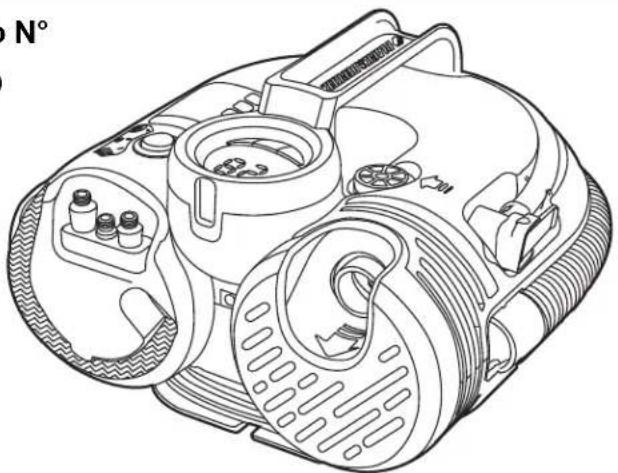

ESTACIÓN DE AIRE INALÁMBRICA/DE 12 V DE CC

MANUAL DE INSTRUCCIONES

Catálogo N° ASI500

Gracias por elegir Black & Decker! Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto.

LEA EL MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO:

Si tiene una consulta o algún inconveniente con su producto Black & Decker, visite HTTP://WWW.BLACKANDDECKER.COM/INSTANTANSWERS

para obtener respuestas instantáneas las 24 horas del día. Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a.m. a 5 p.m. hora del Este para hablar con un agente. Cuando llame, tenga a mano el número de catálogo.

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

⚠️ADVERTENCIA! Lea todas las instrucciones antes de operar el producto. El incumplimiento de todas y cada una de las instrucciones enumeradas a continuación puede provocar una descarga eléctrica, un incendio o lesiones graves.

CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIAS:

1.) Lea estas instrucciones.
2.) Conserve estas instrucciones.
3.) Preste atención a todas las advertencias.

4.) Siga todas las instrucciones.

5.) No utilice este aparato cerca del agua. Mantenga la caja seca en todo momento.

6.) Limpie la unidad solamente con un paño seco.

7.) No bloquee las aberturas de ventilación. Instale la unidad de acuerdo con las instrucciones del fabricante.

8.) No coloque la unidad cerca de ninguna fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.

9.) No anule la función de seguridad del enchufe a tierra o polarizado. Un enchufe polarizado posee dos clavijas, una más ancha que la otra. Un enchufe a tierra posee dos clavijas y una tercera espiga a tierra. La clavija ancha o la tercera espiga se proporcionan para su seguridad. Si el enchufe provisto no es compatible con su tomacorriente, recurra a un electricista para que reemplace el tomacorriente obsoleto.

10.) Evite que se pise o pellizque el cable, particularmente en los enchufes, los tomacorrientes y el punto en que sale del aparato.

11.) Sólo utilice los aditamentos/accesorios especificados por el fabricante.

12.) Desenchufe la unidad cuando haya relámpagos en la zona o cuando la unidad no esté en uso.

13.) Derive todo tipo de mantenimiento a personal de mantenimiento calificado. El mantenimiento se requiere cuando el aparato se ha dañado de alguna manera; por ejemplo, si se dañó el cable o el enchufe de alimentación, si se derramó líquido o cayeron objetos dentro del aparato, si se expuso a la lluvia o la humedad, si no funciona normalmente o si se lo dejó caer.

14.) No exponga la unidad a goteos ni salpicaduras. ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.

15.) No opere la unidad cerca de materiales, vapores o gases inflamables.

16.) No desarme el producto. El reensamblaje incorrecto puede provocar un riesgo de descarga eléctrica o incendio.

17.) Proporcione una ventilación adecuada y evite colocar artículos sobre el producto o alrededor de éste durante su funcionamiento.

18.) No incinere la batería aun si tiene daños importantes o está completamente desgastada. La batería puede explotar en el fuego. Consulte los códigos locales para obtener posibles instrucciones especiales de eliminación.

19.) Si se produce alguna fuga de líquido de las celdas de la batería, interrumpa su uso de inmediato y devuelva la batería a su centro de mantenimiento de Black & Decker o instalación de mantenimiento autorizada local.

20.) Nunca intente abrir la batería por ningún motivo. Si la cubierta plástica de la batería se rompe o agrieta, interrumpa de inmediato su uso y no la recargue.

21.) Mantenga este producto fuera del alcance de los niños.

22.) Dado que la vibración producida por el inflador puede hacerlo “caminar”, no lo haga funcionar sobre un estante u otra superficie en altura. Utilícelo sólo a nivel del suelo o de un banco.

NORMAS GENERALES DE SEGURIDAD

• MANTENGA LIMPIA EL ÁREA DE TRABAJO. Los espacios y los bancos de trabajo abarrotados son propensos a las lesiones.

- TENGA EN CUÉNTÀ EL ENTORNO DEL ÁREA DE TRABAJO. No exponga las herramientas eléctricas a la lluvia. No utilice herramientas eléctricas en zonas húmedas o mojadas. Mantenga el área de trabajo bien iluminada. No use la herramienta en presencia de líquidos o gases inflamables.

- TENGA CUIDADO CON LAS DESCARGAS ELÉCTRICAS. Evite el contacto corporal con las superficies de descarga a tierra. Por ejemplo, en recintos con tuberías, radiadores, cocinas eléctricas y refrigeradores.

- MANTENGA A LOS NIÑOS ALEJADOS. No permita que las visitas entren en contacto con la herramienta o el cable prolongador. Todas las visitas deben alejarse del área de trabajo.

- ALMÁCENE LAS HERRAMIENTAS QUE NO UTILIZA. Cuando no las utilice, las herramientas deben guardarse en un lugar seco que esté alto o bajo llave, lejos del alcance de los niños.

- NO FUERCE LA HERRAMIENTA. Funcionará mejor y será más segura si la utiliza a la velocidad para la que fue diseñada.

- UTILICE LA HERRAMIENTA ADECUADA. No fuerce las herramientas o los accesorios pequeños para que hagan el trabajo de una herramienta para trabajos pesados. No utilice la herramienta para fines diferentes de los previstos.

- USE LA VESTIMENTA ADECUADA. No use ropas holgadas o joyas. Pueden atascarse en las piezas en movimiento. Se recomienda utilizar guantes de goma y calzado antideslizante al trabajar al aire libre. Recójase y cubra el cabello largo.

- USE LENTES DE SEGURIDAD. Utilice también máscaras faciales o para polvo si la operación produce polvillo.

- NO TIRE DEL CABLE. Nunca transporte la herramienta por el cable ni lo jale para desconectarla del tomacorriente. Mantenga el cable alejado del calor, el aceite y los bordes afilados.

- SUJETE LA PIEZA DE TRABAJO. Utilice abrazaderas o una prensa para sostener el trabajo. Es más seguro que utilizar su mano. Esto le permite utilizar ambas manos para operar la herramienta.

- NÓ SE ESTIRE. Conserve el equilibrio y párese adecuadamente en todo momento.

- CONSERVE LAS HERRAMIENTAS ADECUADAMENTE. Mantenga las herramientas filosas y limpias para lograr un mejor y más seguro rendimiento. Siga las instrucciones para lubricar y cambiar los accesorios. Inspeccione los cables de la herramienta periódicamente y, en caso de estar dañados, llévelos para su reparación a una instalación de mantenimiento autorizada. Inspeccione los cables prolongadores periódicamente y reemplácelos si están dañados. Mantenga los mangos secos, limpios y libres de aceite y grasas.

- DESCONECTE O BLOQUEE LAS HERRAMIENTAS cuando no las utilice, antes del mantenimiento y cuando cambie los accesorios, como hojas, brocas y cortadoras.

- RETIRE LAS LLAVES DE AJUSTE Y LLAVES DE TUERCAS. Acostúmbrese a verificar que se hayan retirado de la herramienta las llaves ajustables antes de encenderla.

- EVITE EL ENCENDIDO POR ACCIDENTE. No transporte la herramienta con el dedo en el interruptor. Asegúrese de que el interruptor esté apagado cuando lo enchufe.

- CABLES PROLONGADORES. Asegúrese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, asegúrese de que tenga la capacidad para conducir la corriente que su producto exige. Un cable de menor capacidad provocará una disminución en el voltaje de la línea, lo cual producirá una pérdida de potencia y sobrecalentamiento. La siguiente tabla muestra la medida correcta que debe utilizar según la longitud del cable y la capacidad nominal en amperios indicada en la placa. En caso de duda, utilice el calibre inmediatamente superior. Cuanto menor es el número de calibre, más grueso es el cable.

Calibre mínimo para los juegos de cables

Voltios Largo total del cable en pies

120 V 0-25 26-50 51-100 101-150

(0-7,6 m) (7,6-15,2 m) (15,2-30,4 m) (30,4-45,7 m)

240 V 0-50 51-100 101-200 201-300

(0-15,2 m) (15,2-30,4 m) (30,4-60,9 m) (60,9-91,4 m)

Capacidad nominal en amperios

Más No más Medida de conductor estadounidense

que que

0	-6	18	16	16	14
6	-	10	18	16	14	12
10	-	12		16	16	14
12	-	16		14	12

- EN ESPACIOS ABIERTOS, USE CABLES PROLONGADORES. Cuando utiliza la herramienta al aire libre, utilice solamente cables prolongadores diseñados para su uso al aire libre o marcados como tales.

• MANTÉNGASE ALERTA. Fíjese en lo que está haciendo. Use el sentido común. No opere la herramienta si está cansado.
• VERIFIQUE QUE NO HAYA PIEZAS DAÑADAS. Antes de volver a utilizar la herramienta, se debe controlar cualquier protección u otra pieza que esté averiada para determinar si funcionará correctamente y realizará la función para la que fue diseñada. Verifique la alineación y la sujeción de las piezas móviles, la rotura de piezas, el montaje y cualquier otra condición que pueda afectar su operación. Cualquier protección u otra pieza que esté dañada debe ser reparada correctamente o reemplazada por un centro de mantenimiento autorizado, a menos que este manual de instrucciones indique otra cosa. Reemplace los interruptores defectuosos en un centro de mantenimiento autorizado. No utilice la herramienta si no puede encenderla o apagarla con el interruptor.
• NO OPERE herramientas eléctricas portátiles cerca de líquidos inflamables o en atmósferas gaseosas o explosivas. Los motores de estas herramientas normalmente chispean, y las chispas pueden encender los vapores.

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA SU INFLADOR

¡ADVERTENCIA! Para usar en el hogar y en automóviles solamente:

- Inflé neumáticos de automóviles y bicicletas, pelotas, balsas, flotadores para piscina, colchones inflables y más dentro y alrededor de la casa.

⚠️;ADVERTENCIA! Riesgo respiratorio:

- El aire comprimido que sale de su inflador no es seguro para respirarlo. Nunca inhale el aire de su inflador o de un dispositivo de respiración conectado al inflador.

⚠️ADVERTENCIA! Riesgo de explosión:

- Inflé los elementos de acuerdo a las recomendaciones del fabricante, ya que podrían explotar y producir lesiones personales si se excede el valor máximo de presión.

- No deje el inflador funcionando sin atención. Podría hacer explotar los neumáticos u otros elementos.

⚠️¡ADVERTENCIA! Riesgo de descarga eléctrica:

- Apague y desenchufe el inflador cuando no esté en uso, cuando lo limpie o cuando cambie las boquillas.

- No exponga las inflador a la lluvia o a condiciones de humedad. Si ingresa agua a una inflador, aumentará el riesgo de descarga eléctrica.

¡ADVERTENCIA! Riesgo de caídas:

- Dado que la vibración producida por el inflador puede hacerlo "caminar", no lo haga funcionar en un estante o en otra superficie alta, sino al nivel del piso o de un banco.

¡ADVERTENCIA! Riesgo de operación insegura:

- No modifique ni intente reparar la unidad. Nunca perfore, suelde o haga ninguna modificación al inflador o a sus elementos.

- No opere el inflador si el motor del automóvil está en funcionamiento

- Utilice la unidad únicamente con los accesorios incluidos u otros que estén calificados para una presión de 160 psi o superior. El uso de accesorios no recomendados para utilizar con esta herramienta puede resultar peligroso.

- Nuca la use a modo de juego. El aire a alta presión es peligroso. No dirija el flujo de aire hacia usted ni hacia otras personas.

⚠️¡ADVERTENCIA! Riesgo de incendio:

- El inflador puede calentarse durante el uso. Permita que se enfríe 30 minutos antes de guardarlo.

- Nunca transporte el inflador jalando de la manguera.

NOTAS IMPORTANTES SOBRE LA CARGA

1. Se puede obtener la vida útil más prolongada y el mejor rendimiento si la batería se carga cuando la temperatura ambiental está entre 18 y 24 °C (65 y 75 °F). NO cargue la batería con una temperatura ambiental por debajo de +4,5 °C (+40 °F) o por encima de +40,5 °C (+105 °F). Esto es importante y evitará daños graves en la batería.

2. El cargador y la batería pueden estar calientes al tacto durante la carga. Esto es una condición normal y no indica un problema. Para facilitar el enfriamiento de la batería después de su uso, evite colocar el cargador en un ambiente cálido, como en un cobertizo metálico o en un remolque sin aislamiento.

3. Si la batería no se carga correctamente: (1) compruebe la corriente en el tomacorriente enchufando una lámpara u otro artefacto; (2) compruebe si el

tomacorriente está conectado a un interruptor de luz que desconecta la energía cuando se encienden las luces. (3) Mueva el cargador y la batería a un lugar donde la temperatura ambiental sea de aproximadamente 18 a 24 °C (65 a 75 °F). (4) Si los problemas de carga persisten, lleve o envie este producto a su centro de mantenimiento local.

1. En determinadas condiciones, estando el cargador enchufado en la fuente de energía, la presencia de materiales extraños puede provocar un cortocircuito en los contactos de carga expuestos dentro del cargador. Los materiales extraños de naturaleza conductora deben mantenerse lejos de las cavidades del cargador. Estos incluyen, entre otros, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas. Desenchufe el cargador antes de intentar limpiarlo.
2. No sumerja el cargador en agua ni en ningún otro líquido. ⚠ ADVERTENCIA: No permita que ningún líquido entre en el cargador. Podría provocar una descarga eléctrica.
3. NO intente cargar la batería con cargadores distintos de aquellos que aparecen en este manual. El cargador y la batería están específicamente diseñados para funcionar en conjunto.
4. Sólo debe utilizar el cargador para cargar la batería de la estación de aire. Cualquier otro uso puede provocar un riesgo de incendio, descarga eléctrica o electrocución.
5. Tire del enchufe en lugar del cable al desconectar el cargador. Esto reducirá el riesgo de daños al enchufe y el cable eléctricos.
6. Asegúrese de que el cable esté ubicado de manera que no lo pise, se tropiece con él o lo someta a alguna otra forma de daño o esfuerzo.
7. No utilice el cargador con un cable o enchufe dañado.
8. No utilice el cargador si ha recibido un golpe fuerte, se ha caído o se ha dañado de alguna otra manera. Llévelo a un centro de mantenimiento autorizado.
9. No desarme el cargador. El reensamblaje incorrecto puede provocar un riesgo de descarga eléctrica, electrocución o incendio.
10. NUNCA intente conectar 2 cargadores juntos.
11. Nunca utilice el cargador de otros productos para cargar esta unidad. Siempre utilice piezas de repuesto idénticas solamente.

Contenido de pantalla de cristal líquido (medidas de primeros auxilios)

Si el cristal líquido entra en contacto con su piel:

Lávese el área por completo con mucha agua. Quítese la ropa contaminada.

Si el cristal líquido entra en sus ojos:

Enjuague el ojo afectado con agua limpia y luego busque atención médica.

Si ingiere cristal líquido:

Enjuague su boca completamente con agua. Beba abundante cantidad de agua e induzca el vómito. A continuación, busque asistencia médica.

La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

V ....voltios A ....amperios

Hz ......hertz W ......vatios

min......minutos ......corriente alterna

=== corriente continua n_0 .....no velocidad sin carga

□ ......Construcción de clase II ⊥ ...... terminal a tierra

⚠️ ......símbolo de alerta de .../min ......revoluciones o reciprocidad por minuto seguridad

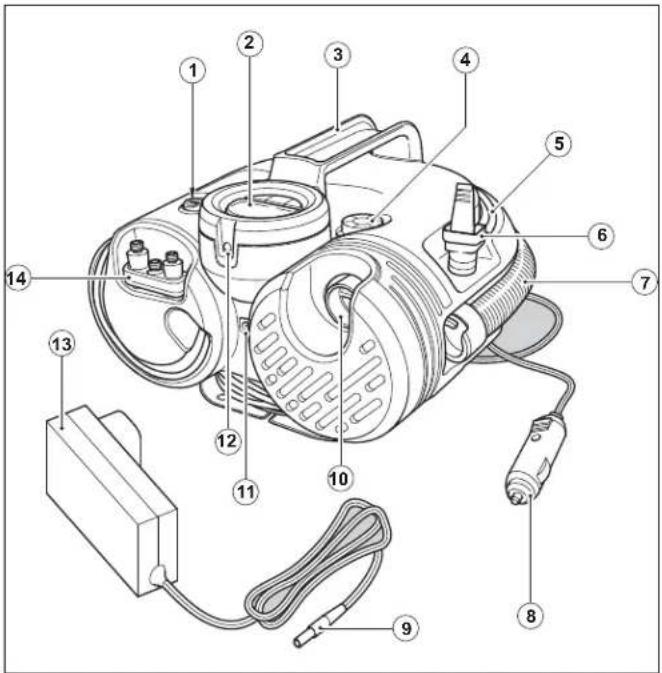

DESCRIPCIÓN DE LAS FUNCIONES

1. Interruptor de energía principal
2. Pantalla LCD
3. Mango
4. Conexión para desinflar de la bomba de alto volumen
5. Manguera de aire con adaptador universal para válvulas

6. Adaptador universal para válvulas

7. Manguera de alto volumen (manguera de presión de aire no regulada, sin apagado automático)

8. Conector para vehículo de 12 V de CC
9. Enchufe macho del cargador

10. Conexión para inflar de la bomba de alto volumen

11. Entrada para enchufe macho

12. Luz LED
13. Cargador
14. Almacenamiento para accesorios

Su estación de inflado de Black & Decker está diseñada para utilizarse en forma inalámbrica o en la mayoría de los vehículos desde el tomacorriente estándar de 12 voltios para inflar neumáticos de automóviles y bicicletas, pelotas, balsas, colchones inflables, flotadores para piscina, etc. Este producto está diseñado para uso doméstico y comercia solamente.

CARGA DE LA BATERÍA: FIGURA A

La batería interna debe recargarse durante 4 a 5 horas utilizando el cargador de CA provisto (13).

- Inserte el enchufe macho (9) en el tomacorriente de la parte delantera de la unidad (11).

- Enchufe el cargador de CA en un tomacorriente de 120 V de CA.

- EI LED (15) del cargador de CA (13) indicará el nivel de carga. Rojo, unidad cargándose; verde, unidad cargada.

- Cuando esté completamente cargada, retire el cargador de CA de la fuente de alimentación y retire el enchufe macho de la unidad.

A 13 15 9

Necesita carga.

Cargando.

Completamente cargado.

USO

ALMACENAMIENTO DE MANGUERA Y CABLE: FIGURAS B - D

- Enrolle el cable de CC (17) alrededor de la base de la unidad (8) e inserte el adaptador de 12 V de CC en su ubicación de almacenamiento en la base de la unidad (16).

B 8 16 17

- La manguera de aire (5) se encuentra en un canal de almacenamiento (Fig. C)) alrededor de la parte superior de la unidad. Asegúrese de que la manguera se inserte en las pinzas de retención y que la palanca esté en la posición de arriba (Fig. D).

- La manguera de la bomba (7) se almacena alrededor del centro de la unidad y se inserta en su lugar en ambos extremos. Los accesorios también se almacenan en la parte delantera de la unidad.

C 5 7

AJUSTE DE LOS ACCESORIOS: FIGURAS D, E, F & G

Su inflador viene con las boquillas cónicas estándar y la boquilla de aguja para inflar y estas se encuentran en la parte delantera de la unidad.

- Para utilizar el adaptador universal para válvulas, asegúrese de que la palanca esté en la posición de arriba.

- Coloque el adaptador para válvulas sobre el vástago de la aguja de inflado o de la boquilla cónica (Fig. D).

- Presione la palanca del adaptador para válvulas hacia abajo hasta que encaje firmemente en su lugar.

- Coloque la aguja para inflar o la boquilla cónica en el objeto que se va a inflar.

Nota: Siempre asegúrese de que la palanca esté en la posición de arriba cuando no esté en uso. Opere su inflador sólo con el adaptador universal para válvulas o con las boquillas incluidas.

Nota: Asegúrese de que el adaptador universal para válvulas esté firmemente bloqueado en su lugar antes de encender el inflador.

D 19 6

El inflador viene con un adaptador para alto volumen (24). Este se almacena en la parte delantera de la unidad (Fig. 1)

- Para utilizar el adaptador de alto volumen (24), retírelo de la conexión para inflar de alto volumen.

- Retire la manguera de alto volumen (7) de la ubicación de almacenamiento.

- Retire la boquilla cónica (18) del extremo de la manguera de alto volumen (7).

- Coloque el adaptador de alto volumen (24) en el extremo de la manguera

de alto volumen (Fig. F).

Muchos artículos inflables tienen una solapa interna que evita la pérdida de aire durante el inflado, especialmente los colchones inflables. Si la boquilla no mueve esta solapa, el artículo inflatable no se inflará. Empuje la boquilla firmemente dentro de la válvula para asegurarse de mover esta solapa de su posición.

E 24

F 18 24

ADVERTENCIA: Riesgo de explosión. Demasiada presión de aire puede provocar un peligroso riesgo de explosión o lesiones personales. Verifique cuál es la indicación de presión máxima del fabricante de los objetos que se inflan.

Nota: Si la indicación de presión para el artículo que se infla es superior a 100 psi, tenga presente que el tiempo de funcionamiento máximo es de 10 minutos; por lo tanto, espere 20 minutos antes de volver a utilizar la unidad.

OPERACIÓN DEL INFLADOR - FIGURA G

ADVERTENCIA: No opere el inflador cuando el motor del automóvil esté funcionando.

Nota: Asegúrese de que el tomacorriente para accesorios de 12 voltios tenga corriente. En algunos vehículos, el tomacorriente para accesorios sólo puede tener corriente cuando la llave de ignición está en la posición para accesorios.

Para encender la pantalla desde el adaptador de 12 V de CC:

- Siempre extienda completamente el cable de 120 V de CC antes de cada uso.

- Conecte el adaptador de 12 V de CC (8) al tomacorriente para accesorios de 12 V de su vehículo.

- Mueva el interruptor de energía principal (1) a la posición para inflar (c) a fin de encender la pantalla LCD.

Para encender la pantalla LCD desde la batería interna (operación inalámbrica):

- Mueva el interruptor de energía principal (1) a la posición para inflar (c) a fin de encender la pantalla LCD.

G 20 0.00 BAR a←b→c 21 22 23 1

ADVERTENCIA: Riesgo de explosión. • No deje funcionando la unidad sin supervisión. El inflado excesivo de los neumáticos y otros artículos podría causar lesiones graves y daño a la propiedad.

INICIO RÁPIDO

ADVERTENCIA: Nunca deje el inflador funcionando sin supervisión en este modo. Puede reventar neumáticos de automóvil y otros artículos.

Si desea utilizar el inflador de inmediato, puede hacerlo sin ajustar la función de apagado automático.

• Mueva el interruptor de energía principal (1) a la posición para inflar (c, Fig. G).
• Para cambiar entre las distintas unidades (PSI, BAR o KPA) oprima los botones - y + (21, 23) simultáneamente hasta que aparezcan las unidades requeridas.
• Conecte al adaptador universal para válvulas (6) y un accesorio, si se requiere, en el artículo que se va a inflar, asegurándose de que la palanca (19) del adaptador para válvulas esté en la posición de abajo para que quede bloqueado en su lugar.

Nota: Asegúrese de que el adaptador universal para válvulas esté correctamente acoplado con el artículo que se va a inflar.

- Para encender el inflador, oprima el botón de energía (22) de la pantalla LCD.

- Cuando el artículo esté inflado como se requiere o para detener el inflador en cualquier momento, oprima el botón de energía (22) en la pantalla LCD.

- Retire la manguera del artículo y guárdela en la unidad.

- Mueva el interruptor de energía principal (1) a la posición de apagado (b, Fig. G).

AJUSTE DE LA PRESIÓN DE APAGADO AUTOMÁTICO: FIGURA G

Nota: La pantalla LCD sólo mostrará presiones de inflado cuando el inflador esté en uso. En modo de inflado y de bombeo la unidad mostrará el estado de la batería.

- Para cambiar entre las distintas unidades de medida (psi, bar o kPa), presione los botones - y + (21 y 23) al mismo tiempo hasta que aparezcan las unidades requeridas.

- Mantenga presionados los botones - y + (21 & 23) durante 3 segundos hasta que la pantalla parpadee.

- Mientras la pantalla parpadea, presione - o + (21 y 23) hasta que aparezca la presión requerida.

- Después de 3 segundos la pantalla parpadeará y volverá a una lectura de "0.0". Esto es normal.

- Conecte el adaptador universal para válvulas y los accesorios, si es necesario, al artículo que se va a inflar, asegurándose de que la palanca del adaptador para válvulas está en la posición de abajo para encaje firmemente en su lugar.

- Para encender el inflador presione el botón de energía (22) en la pantalla LCD.

- Cuando el artículo que se va a inflar ha alcanzado el valor predefinido, la unidad se apagará automáticamente.

Nota: Es posible que observe que la lectura de presión real descienda después de un par de segundos; esto es normal.

- Para detener el inflador en cualquier momento, presione el botón de energía (22) en la pantalla LCD.

- Retire el adaptador para válvulas o el accesorio del artículo inflado y el adaptador de 12 voltios (8) del tomacorriente para accesorios de 12 voltios de su vehículo.

- Mueva el interruptor de energía principal (1) a la posición de apagado (b).

Nota: Si el interruptor de energía principal se apaga, todos los ajustes se perderán y será necesario volver a introducirlos siguiendo las instrucciones bajo el título 'Ajuste de la presión de apagado automático'. Esta es una característica de seguridad para evitar el riesgo de INFLADO EXCESIVO de los artículos.

USO DEL INFLADOR COMO UN MANÓMETRO

- Mueva el interruptor de energía principal (1) a la posición para inflar (c, Fig. G).

- Conecte el adaptador universal para válvulas (6) al artículo que se va a comprobar.

- La pantalla LCD mostrará la presión del artículo.

- Después de la comprobación, mueva el interruptor de energía principal (1) a la posición de apagado y vuelva a poner la manguera en la ubicación de almacenamiento.

OPERACIÓN DE LA BOMBA DE ALTO VOLUMEN

Nota: No opere la bomba cuando el motor del vehículo esté funcionando.

Nota: Asegúrese de que el tomacorriente para accesorios de 12 V de CC tenga corriente. En algunos vehículos, el tomacorriente para accesorios sólo puede tener corriente cuando la llave de ignición está en la posición para accesorios.

Para inflar mediante el uso de la bomba de alto volumen (es decir, colchones inflables, balsas, flotadores para piscina):

Nota: El modo de bombeo NO tiene una función de apagado automático.

- Mueva el interruptor de energía principal (1) a la posición de bombeo (a, Fig. G).

- Retire la manguera de alto volumen (7) del canal de almacenamiento alrededor del centro de la unidad y colóquela en la conexión para inflar de la bomba de alto volumen (10).

- Inserte la manguera (con accesorios si es necesario) en el artículo que va a inflar.

- Para encender la bomba, presione el interruptor de energía (22) en la pantalla LCD.

- Cuando el artículo esté inflado como se requiere o para detener la bomba en cualquier momento, presione el interruptor de energía (22) en la pantalla LCD.

- Retire la manguera del artículo y guárdela en la unidad.

- Mueva el interruptor de energía principal (1) a la posición de apagado (b, Fig. G).

Para desinflar mediante el uso de la bomba de alto volumen (es decir, colchones inflables, balsas, flotadores para piscina):

Nota: El modo de bombeo NO tiene una función de apagado automático.

- Mueva el interruptor de energía principal (1) a la posición de bombeo (a, Fig. G).

- Retire la manguera de alto volumen (7) del canal de almacenamiento alrededor del centro de la unidad y colóquela en la conexión para desinflar de la bomba de alto volumen (4) (Fig. H).

- Inserte la manguera (con accesorios si es necesario) en el artículo que se va a desinflar.

- Para encender la bomba, presione el interruptor de energía (22) en la pantalla LCD.

- Cuando el artículo esté desinflado o para detener la bomba en cualquier momento, presione el interruptor de energía (22) en la pantalla LCD.

- Retire la manguera de alto volumen (7) del artículo y guárdela en el canal de almacenamiento alrededor del centro de la unidad.

- Mueva el interruptor de energía principal (1) a la posición de apagado (b, Fig. G).

OPERACIÓN DE LA LUZ LED

Para encender la luz LED (12):

- Mueva el interruptor de energía principal (1) a la posición para inflar (c, Fig. G) o bombear (a, Fig. G).

• Presione cualquiera de los botones - o + (21, 23) en la pantalla LCD (2) para encender la luz LED (12).
  Para apagar la luz LED (12):
• Oprima cualquiera de los botones - o + (21, 23) nuevamente.
• Mueva el interruptor de energía principal (1) a la posición de apagado.

MODO DE SUSPENSIÓN PARA CONSERVAR LA VIDA ÚTIL DE LA BATERÍA

• La unidad cuenta con una función de modo de suspensión que ayudará a prolongar la vida útil de la batería interna.
• Si la unidad se deja encendida y sin uso durante más de 2 minutos, entrará en modo de suspensión.
• Para encender la unidad nuevamente, mueva el interruptor de energía principal encendiéndolo y apagándolo, o presione cualquier botón en la pantalla LCD.

Nota: Después del modo de suspensión, todos los ajustes se perderán y será necesario volver a introducirlos siguiendo las instrucciones bajo el título 'Ajuste de la presión de apagado automático'.

REEMPLAZO DEL FUSIBLE DEL ENCHUFE PARA ACCESORIOS DE CC DEL VEHÍCULO

• Retire la tapa girándola hacia la izquierda.
• Retire la clavija central.
• Retire el fusible.
• Inserte un nuevo fusible del mismo tipo y tamaño (8 A/250 V).
• Vuelva a colocar la tapa y la clavija central.
• Ajuste la tapa girándola hacia la derecha sobre el enchufe.

ADVERTENCIA: Tenga cuidado al manipular baterías a fin de no producir un

cortocircuito entre la batería y materiales conductores como anillos, pulseras y llaves. La batería o el conductor pueden sobrecalentarse y provocar quemaduras.

Antes de intentar desarmar el cuerpo principal del producto, enciéndala y déjela así hasta que se agote la energía para asegurarse de que la batería se haya descargado completamente.

Con un destornillador Phillips, retire los tornillos de la tapa de la cubierta inferior que se muestra en la figura I. Retire la batería y tire de las pinzas de los terminales. Consulte "Información de mantenimiento" para el reemplazo de baterías.

Para limpiar la herramienta, sólo utilice jabón suave y un paño húmedo. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

IMPORTANTE: Para garantizar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes (los que no estén enumerados en este manual) deben ser realizados por los centros de mantenimiento autorizados u otro personal de mantenimiento calificado, y siempre deben utilizarse piezas de repuesto idénticas.

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

- La unidad no enciende. Adaptador de 12 voltios Conecte el adaptador no está conectado. de 12 voltios.

Posición de tomacorriente Gire la llave a accesorios. para accesorios.

Interruptor principal de Mueva el interruptor encendido/apagado no principal a la posición está en la posición correcta. requerida. El fusible del adaptador de Reemplace el fusible que 12 voltios se quemó. con uno del mismo tamaño

y tipo (8 A/250 V).

El cable o el interruptor Haga reemplazar el cable se dañó. o el interruptor en un centro

de mantenimiento de Black & Decker o en un centro de servicio autorizado.

No infla. Se seleccionó modo incorrecto. Seleccione el modo correcto.

La pantalla LCD no se La unidad está en modo enciende. de suspensión.

Presione cualquier botón en la pantalla LCD.

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.blackanddecker.com o llame a la línea de ayuda BLACK & DECKER al 55-5326-7100

EL SELLO RBRC™

El sello RBRC™ (Corporación de reciclado de baterías recargables) que se encuentra sobre la batería de plomo-ácido (o paquete de baterías) indica que los costos para reciclar la batería (o el paquete de baterías) al final de su vida útil ya han sido pagados por Black & Decker. En algunas zonas, es ilegal tirar las baterías usadas de plomo-ácido en la basura o en el depósito de desechos sólidos del municipio. El programa RBRC proporciona una alternativa de conciencia sobre el cuidado del medio ambiente.

RBRC en cooperación con Black & Decker y otros usuarios de baterías, estableció programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de plomo-ácido ya usadas. Ayude a proteger nuestro medio ambiente y a conservar los recursos naturales devolviendo las baterías de plomo-ácido ya usadas a un centro de mantenimiento autorizado Black & Decker o a un comerciante minorista para que sean recicladas. También puede comunicarse con el centro de reciclado para obtener información sobre dónde dejar las baterías, o llamar al 1-800-8-BATTERY.

ACCESORIOS

Los accesorios que se recomiendan para la herramienta están disponibles en su distribuidor local o en el centro de servicio autorizado. Si necesita ayuda con respecto a los accesorios, llame al: 1-800-544-6986.

⚠️ADVERTENCIA! El uso de accesorios no recomendados para utilizar con esta herramienta puede resultar peligroso.

INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de servicio de Black & Decker cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de servicio de Black & Decker más cercano a su domicilio. Para ubicar su centro de servicio local, consulte la sección "Herramientas eléctricas" (Tools-Electric) de las páginas amarillas, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com.

GARANTÍA COMPLETA DE UN AÑO PARA USO EN EL HOGAR

Black & Decker (Estados Unidos) Inc. ofrece una garantía de un año por cualquier defecto del material o de fabricación de este producto. El producto defectuoso se reparará o reemplazará sin costo alguno de dos maneras. La primera opción, el reemplazo, es devolver el producto al comercio donde se lo adquirió (siempre y cuando se trate de un comercio participante). Las devoluciones deben realizarse conforme a la política de devolución del comercio (generalmente, entre 30 y 90 días posteriores a la venta). Le pueden solicitar comprobante de compra. Consulte en el comercio acerca de la política especial sobre devoluciones una vez excedido el plazo establecido.

La segunda opción es llevar o enviar el producto (con flete pago) a un Centro de mantenimiento propio o autorizado de Black & Decker para su reparación o reemplazo según nuestro criterio. Le pueden solicitar el comprobante de compra. Los Centros de mantenimiento autorizados y de propiedad de Black & Decker se detallan en la sección "Herramientas eléctricas" (Tools-Electric) de las páginas amarillas de la guía telefónica. Esta garantía no se extiende a los accesorios. Esta garantía le concede derechos legales específicos; usted puede tener otros derechos que pueden variar según el estado o la provincia. Si tiene alguna pregunta, comuníquese con el gerente del Centro de mantenimiento de Black & Decker de su zona. Este producto no está diseñado para uso comercial.

AMÉRICA LATINA: esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

EPECIFICACIONES

CARGADOR: 120 V, AC 60HZ, 0,9 AMPERIOS

SALIDA: 12 V DC 8 AMPERIOS

- GARANTÍA BLACK & DECKER · BLACK & DECKER WARRANTY . SOLAMENTE PARA PROPOSITOS DE MEXICO

Distributor Name · Sello firma del distribuidor

PRODUCT INFOMATION · IDENTIFICACIÓN DEL PRODUCTO

Cat. No. · Catalogo ó Modelo Serial Number · No. de serie

City · Ciudad State · Estado

Postal Code · Código Postal Country · País

Telephone · No. Teléfono

1 AÑO DE GARANTIA

Este producto cuenta con 1 año de garantía a partir de la fecha de compra contra cualquier defecto de su funcionamiento, así como cualquier falla debido a materiales empleados para su fabricación ó mano de obra defectuosa.

Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente incluyendo la mano de obra, esta incluye los gastos de trasportación erogados para lograr cumplimiento de esta garantía en los domicilios diversos señalados.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto.

Nos comprometemos a entregar el producto en un lapso no mayor a 30 días hábiles contados a partir de la fecha de recepción del mismo en nuestros talleres de servicio autorizados.

ESTA GARANTIA NO APLICA CUANDO:

El producto se hubiese utilizado en condiciones distintas a las normales.

El producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña.

El producto hubiese sido alterado o reparado por personas no autorizadas por nosotros.

Importador: Black & Decker S.A. de .C.V

Bosque de Cidros Acceso Radiatas No.42

3ra.Seccion de Bosques de las lomas

C.P.05120, Mexico, D.F. Tel: [phone]

SOLAMENTE PARA PROPOSITOS DE MEXICO

Grupo Realsa en herramientas, S.A. de C.V.

Súper Manzana 69 MZ.01 Lote 30

(Av. Torcasita)

Col. Puerto Juárez

Cancún, Quintana Roo

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V.

16 de Septiembre No. 6149

Col. El Cerrito

Puebla, Puebla

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V.

Ejército Mexicano No. 15

Col. Ejido 1ro. de Mayo

Boca del Rio, Veracruz

Tel. [phone]

Servicio de Fabrica Black & Decker, S.A. de C.V.

Lázaro Cardenas No. 18

Col. Obrera

Distrito Federal

Tel. [phone]

Representaciones Industriales Robles, S.A. de C.V.

Tezozomoc No. 89

Col. La Preciosa

Distrito Federal

Tel. [phone]

Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V.

Av. La Paz No. 1779

Col. Americana, S. Juaréz

Guadalajara, Jalisco

Tel. [phone]

Herramientas y Equipos Profesionales

Av. Colón 2915 Ote

Col. Francisco I. Madero

Monterrey, Nvo. León

Tel. [phone]

Htas. Portátiles de Chihuahua, S.A. de C.V.

Av. Universidad No. 2903

Perfiles y Herramientas de Morelia

Gertrudis Bocanegra No. 898

Col. Ventura Puente

Morelia, Michoacán

Tel. [phone]

Enrique Robles

Av. de la Solidaridad No. 12713

Col. La Pradera

Irapuato, Guanajuato

Tel. [phone]

Hernández Martinez Jeanette

Prolongación Corregidora Nte. No. 1104

Col. Arboledas

Queretaro, Qro.

Tel. [phone]

PARA OTRAS LOCALIDADES LLAME AL 01 800 847 2309 o 01 800 847 2312.

Vea "Herramientas

eléctricas (Tools-Electric)"

- Páginas amarillas - para Servicio y ventas

BLACK & DECKER S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MÉXICO, D.F

TEL. [phone]
