MANUAL DE USUARIO BRÄNNPUNKT IKEA

Registre su modelo y número de serie a continuación para referencia.

Consulte la última página de este manual para ver la lista completa de proveedores de servicios posventa designados por IKEA y los números de teléfono nacionales correspondientes.

Adjunte el recibo de compra aquí para referencia futura.

Instrucciones de Seguridad Importantes .....17

Antes de ajustar los controles superiores .....23

Ajuste de los controles superiores .....25

Cuidado y limpieza .....27

Antes de solicitar servicio técnico .....29

Garantía limitada de IKEA .....30

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea todas las instrucciones antes de utilizar este electrodoméstico.

Este manual contiene instrucciones y símbolos de seguridad importantes. No pase por alto estos símbolos y siga todas las instrucciones incluidas.

No trate de instalar ni utilizar el electro-doméstico hasta que haya leído todas las medidas de seguridad que recoge este manual. En este manual, los elementos de seguridad se etiquetan con los términos «ADVERTENCIA» o «PRECAUCIÓN» en función del tipo de riesgo.

Las advertencias y las instrucciones importantes que se recojan en este manual no abarcan todas las posibles situaciones o condiciones que se puedan dar. Es necesario utilizar el sentido común, ser precavido y tener cuidado al instalar, mantener o utilizar el electrodoméstico.

DEFINICIONES

Este es el símbolo de alerta de seguridad. Se utiliza para avisarle de posibles peligros de lesiones personales. Respete todos los mensajes de seguridad que llevan este símbolo para evitar posibles lesiones o la muerte.

ADVERTENCIA

ADVERTENCIA - Si no se sigue con precisión la información proporcionada en este manual, se puede provocar una explosión o un incendio que cause daños a la propiedad, lesiones personales o la muerte.

POR SU SEGURIDAD: no almacene ni utilice gasolina ni otros líquidos o vapores infl amables en las proximidades ni ningún otro electrodoméstico.

QUÉ SE DEBE HACER EN CASO DE QUE HUELA A GAS:

• No encienda ningún electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono en el edifi cio.
• Llame de inmediato a su proveedor de servicios de gas desde el teléfono de un vecino. Siga las instrucciones que le proporcione el proveedor de servicios de gas.
• Si no puede ponerse en contacto con su proveedor de servicios de gas, llame a los bomberos.

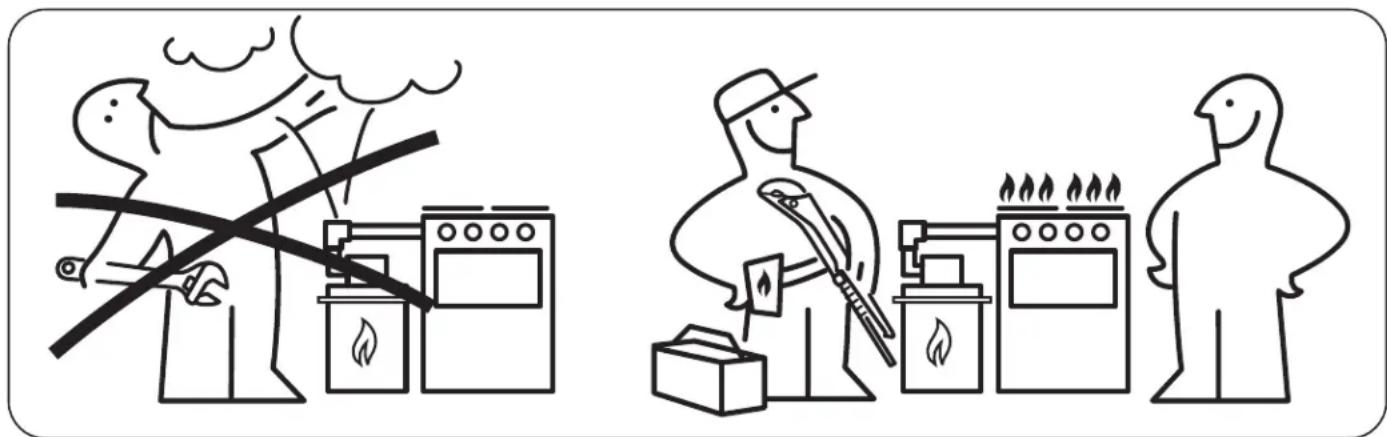

La instalación y el servicio los deben realizar una persona cualifi cada, ya sea un especialista en instalaciones, servicios o un proveedor de servicios de gas.

INSTRUCCIONES IMPORTANTES PARA EL DESEMPAQUETADO Y LA INSTALACIÓN

IMPORTANTE

Lea y siga las siguientes instrucciones y medidas a la hora de desempaquetar, instalar y realizar el mantenimiento del electrodoméstico:

Retire todas las cintas adhesivas y los materiales de empaquetado antes de utilizar el electrodoméstico. Destruya la caja de cartón y las bolsas de plástico después de desempaquetar el electrodoméstico. Nunca deje que los niños jueguen con el material de empaquetado. No retire la etiqueta del cableado ni otras indicaciones escritas adheridas al electrodoméstico. No retire la placa de número de modelo/serie.

Las temperaturas bajas pueden dañar el control electrónico. Cuando utilice el electrodoméstico por primera vez, o cuando este no se haya usado por un período largo de tiempo, asegúrese de que la unidad esté a temperaturas superiores a los 32°F (0°C) durante al menos 3 horas antes de encender el electrodoméstico.

No modifi que ni altere la construcción del electrodoméstico a través de la extracción de los tornillos niveladores, los paneles, los protectores de cables, los tornillos o los soportes antivuelco u otra pieza del electrodoméstico.

Asegúrese de que haya un extintor de espuma adecuado disponible, ubicado de manera visible y fácilmente accesible cerca del electrodoméstico.

ADVERTENCIA

No se debe utilizar ninguna campana ni ventilador (que funcione mediante el suministro de un fl ujo de aire hacia la encimera o la placa) junto con placas de gas o encimeras, salvo que la placa y la campana se hayan diseñado, sometido a pruebas y un laboratorio de pruebas independiente haya confi rmado el uso combinado de ambos.

INSTRUCCIONES DE CONEXIÓN A TIERRA

ADVERTENCIA

Evite el riesgo de incendio o de descarga eléctrica. De lo contrario, podrían producirse lesiones graves, incendios o incluso la muerte.

Evite el riesgo de incendio o de descarga eléctrica. No utilice un enchufe adaptador. En cambio, debe utilizar un cable de extensión o quitar la clavija de conexión a tierra del cable de alimentación. De lo contrario, podrían producirse lesiones graves, incendios o incluso la muerte.

Instalación correcta. Debe asegurarse de que un técnico cualifi cado ha instalado y conectado a tierra correctamente el electrodoméstico. En Estados Unidos, se debe instalar conforme a la norma National Fuel Gas Code ANSI Z223.1/NPFA n.º 54 (última edición), la norma National Electrical Code NFPA n.º 70 (última edición) y los requisitos de las normas locales en materia de electricidad. En Canadá, se debe instalar conforme a la norma CAN/CGA B149.1, CAN/CGA B149.2 y estándar CSA C22.1, el Código Canadiense de Electricidad (parte 1, últimas ediciones) y los requisitos de las normas locales en materia de electricidad. Realice la instalación siguiendo solamente las instrucciones de instalación proporcionadas en la documentación de este electrodoméstico.

Para su seguridad personal, este electrodoméstico debe estar debidamente puesto a tierra. Para la máxima seguridad, el cable de alimentación debe estar conectado de forma segura a una caja de conexiones o a un enchufe eléctrico con el voltaje correcto, los cuales deben estar correctamente polarizados, debidamente puestos a tierra y protegidos por un cortacircuitos de acuerdo con las normas locales.

ES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

El consumidor tiene la responsabilidad personal de asegurarse de que un electricista califi cado instala la caja de conexiones o la toma adecuada con un receptáculo de pared debidamente puesto a tierra. Es obligación y responsabilidad del consumidor comunicarse con un instalador califi cado para garantizar que la instalación eléctrica sea adecuada y cumpla con todos los códigos y reglamentos locales.

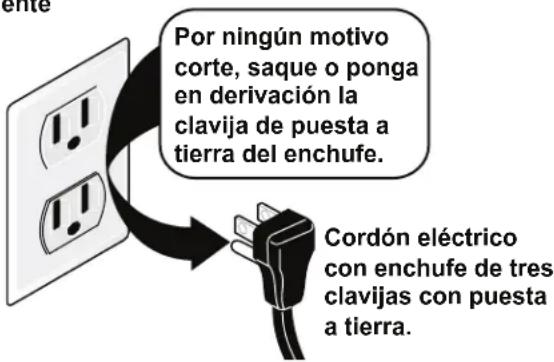

Tomacorriente

mural con conexión a tierra

Por ningún motivo corte, saque o ponga en derivación la clavija de puesta a tierra del enchufe. Cordón eléctrico con enchufe de tres clavijas con puesta a tierra.

Este electrodoméstico tiene un enchufe de tres clavijas con conexión a tierra para garantizar su protección contra riesgos eléctricos. Además, debe enchufarse directamente en una toma eléctrica adecuada con conexión a tierra. No corte ni quite la clavija de conexión a tierra de este enchufe.

Para su seguridad personal, el electrodoméstico debe estar debidamente conectado a tierra. Para una máxima seguridad, el cable de alimentación debe estar enchufado a una toma de corriente correctamente polarizada y debidamente puesta a tierra.

Si solo cuenta con una toma de pared de dos clavijas, es responsabilidad personal del consumidor hacer que un técnico califi cado la reemplace por una de tres clavijas con la conexión a tierra correspondiente.

Consulte las instrucciones de instalación que se incluyen con este electrodoméstico para obtener la información completa sobre su instalación y puesta a tierra.

Conversión a gas de petróleo licuado o «PL»

Este electrodoméstico permite la conversión a gas de petróleo licuado o «PL».

ADVERTENCIA

Se pueden producir lesiones personales o incluso la muerte debido a una descarga eléctrica si la conversión a gas PL no la realiza un electricista o un profesional de instalación. Es necesario que un técnico cualifi cado realice todas las adiciones, cambios o conversiones que se estimen necesarios para que este electrodoméstico cumpla satisfactoriamente los requisitos que sean aplicables.

Si se necesita realizar una conversión PL, debe ponerse en contacto con su proveedor de gas de PL local para obtener ayuda.

Almacenamiento en el electrodoméstico—No deben almacenarse materiales infl amables dentro de un horno o un microondas, cerca de los elementos o quemadores de la superfi cie o en el cajón de almacenamiento o el cajón de calentar (en su caso). Esto incluye artículos de papel, plástico y tela, tales como libros de cocina, objetos de plástico y paños, así como líquidos infl amables. No guarde explosivos, como latas de productos en aerosol, sobre o cerca del electrodoméstico.

No deje a los niños solos y desatendidos - Los niños deben estar siempre acompañados y atendidos por un adulto cuando haya un electrodoméstico en uso. Nunca permita que los niños se sienten o se pongan sobre ninguna parte del electrodoméstico, como el cajón de almacenamiento, el cajón asador inferior, el cajón de calentar o el horno doble inferior.

No guarde artículos que puedan captar la atención de los niños en los armarios que estén por encima del electrodoméstico o en el protector trasero. Podrían subirse en o cerca del electrodoméstico para intentar alcanzarlos, con el consiguiente riesgo de sufrir lesiones graves.

No permita que los niños trepen o jueguen alrededor del electrodoméstico. El peso de un niño sobre la puerta abierta del horno puede volcar el electrodoméstico, lo que podría resultar en quemaduras graves u otro tipo de lesiones. La puerta del cajón abierta mientras está caliente puede provocar quemaduras.

Nunca utilice su electrodoméstico como un calefactor para calentar la habitación, ya que esto puede derivar en una posible intoxicación por monóxido de carbono y en el sobrecalentamiento del electrodoméstico.

PRECAUCIÓN

No se descuide cuando caliente aceite o grasa. La grasa puede encenderse si se calienta demasiado.

No utilice agua ni harina en incendios provocados por grasa. Apague el incendio o las llamas o use un extintor de producto químico seco o de espuma. Extinga las llamas con la tapa de una sartén o use bicarbonato de sodio.

Utilice agarraderas secas. Las agarraderas mojadas o húmedas en contacto con superfi cies calientes pueden causar quemaduras ocasionadas por el vapor. No deje que las agarraderas toquen las áreas calientes de cocción. No use paños ni ningún otro tipo de paño grueso.

No caliente recipientes de alimentos sin abrir, ya que la acumulación de presión podría hacer que el recipiente explote. Esto podría causar lesiones.

Utilice la vestimenta apropiada. Nunca use prendas de vestir holgadas o sueltas cuando utilice el electrodoméstico. No deje que la ropa ni otros materiales infl amables entren en contacto con las superficies calientes.

No toque los elementos o quemadores de la superfi cie, las zonas próximas a estos quemadores o elementos, las superfi cies dentro del horno ni el cajón de calentar (en su caso). Es posible que estos elementos y quemadores de la superfi cie estén calientes, aunque parezca que ya se han enfriado. Las áreas cercanas a estos elementos y quemadores de la superfi cie pueden calentarse lo sufi ciente como para causar quemaduras. Durante y después del uso, no toque ni deje que paños de cocina u otros materiales infl amables entren en contacto con estas zonas hasta que se hayan enfriado. Estas zonas pueden corresponderse con la placa, las superfi cies que dan a la placa, las áreas de ventilación del horno, la puerta del horno y la ventana del horno.

PRECAUCIÓN

No intente utilizar el electrodoméstico durante un corte deelectricidad. Apague el electrodoméstico siempre que se inter-rumpa la energía eléctrica. Si no se apaga el electrodoméstico y se restaura la energía eléctrica, puede que los elementos eléctricos también se pongan en funcionamiento. Una vez que la electricidad se restablezca, vuelva a programar el reloj y el horno.

INSTRUCCIONES IMPORTANTES PARA UTILIZAR LA PLACA DE GAS

PRECAUCIÓN

Utilice el tamaño correcto de la llama. Ajuste el tamaño de la llama para que se extienda más allá del borde del utensilio. El uso de utensilios de tamaño excesivamente pequeño expondrá una parte de la llama del quemador al contacto directo y puede quemar la ropa. Una relación adecuada del utensilio con la llama también mejorará la efi ciencia.

Debe saber qué perilla o tecla controla cada área de calentamiento superior. Coloque el utensilio con el alimento en el área de cocción antes de encenderlo. Apague el área de cocción antes de retirar el utensilio.

Use el tamaño de utensilio adecuado. Este electrodoméstico viene equipado con una o más unidades superiores de diferentes tamaños. Seleccione utensilios con fondos planos para que coincidan con la unidad de calentamiento superior. El uso de utensilios de tamaño excesivamente pequeño expondrá una parte de la llama al contacto directo y puede quemar la ropa u otros objetos. El uso de utensilios adecuados en las zonas de cocción mejorará la efi ciencia.

Siempre se debe girar completamente la perilla hasta la posición de encendido cuando se prenden los quemadores superiores. Debe comprobar visualmente que el quemador se ha encendido. A continuación, debe ajustar la llama de forma que no se extienda más allá del borde del utensilio.

Para reducir el riesgo de sufrir quemaduras, incendios de materiales infl amables y derrames causados por el contacto accidental con el utensilio, las manijas de los utensilios deben estar colocadas de tal manera que queden orientadas hacia dentro y que no se extiendan sobre los quemadores adyacentes.

Nunca deje los quemadores superiores encendidos sin vigilancia en los ajustes altos. Al hervir puede derramarse el contenido, produciendo humo o salpicaduras de grasa que se pueden encender, o se puede fundir una sartén cuyo contenido se haya evaporado.

Utensilios de cocina: solo ciertos tipos de vidrio, vitrocerámica, cerámica, arcilla u otros utensilios de vidrio son adecuados para su uso en la placa sin que se quiebren por el cambio repentino de temperatura. Consulte las recomendaciones de uso de la placa del fabricante.

Cuando prepare alimentos fl ameados bajo una campana de ventilación, encienda el ventilador.

INSTRUCCIONES IMPORTANTES PARA LIMPIAR EL ELECTRODOMÉSTICO

PRECAUCIÓN

Antes de limpiar cualquier pieza del electrodoméstico, asegúrese de que todos los controles estén apagados y que el electrodoméstico se haya enfriado. La limpieza del electrodoméstico en caliente puede causar quemaduras.

Limpie regularmente el electrodoméstico para mantener sin grasa todas las piezas que puedan provocar fuego. No deje que se acumule grasa. La acumulación de grasa en el ventilador puede provocar fuego.

Siga siempre las instrucciones de uso recomendadas por el fabricante en cuanto a los aerosoles y agentes de limpieza para la cocina. Tenga presente que los residuos de los agentes de limpieza y aerosoles pueden ser infl amables, lo que puede ocasionar daños y lesiones.

Debe limpiar con frecuencia las campanas de ventilación. No debe dejar que se acumule grasa en la campana o en el fi ltro. Siga las instrucciones del fabricante para la limpieza de las campanas de ventilación.

INSTRUCCIONES IMPORTANTES PARA LA REPARACIÓN Y EL MANTENIMIENTO

No repare ni cambie ninguna pieza del electrodoméstico que no esté específi camente indicada en los manuales. Las reparaciones adicionales deben ser realizadas por un técnico cualifi cado. Esto reduce el riesgo de lesiones personales y daños al electrodoméstico.

Siempre debe ponerse en contacto con su distribuidor, comerciante, agente de servicios o fabricante para consultar problemas o condiciones que no comprenda.

Consulte con su distribuidor para que le recomiende un técnico cualifi cado y un centro de servicio de reparaciones autorizado. Debe saber cómo desconectar la energía eléctrica del electrodoméstico en el disyuntor o en la caja de fusibles en caso de una emergencia.

ADVERTENCIA

Residentes de California: para obtener información sobre el cáncer y el daño reproductivo, visite www.P65Warnings.ca.gov

Tipos de quemadores superiores a gas

La cubierta de cocción viene equipada con quemadores superiores a gas con capacidades nominales de BTU diferentes. La capacidad de calentar alimentos rápidamente y en grandes cantidades aumenta a medida que el tamaño del quemador aumenta.

• Los quemadores pequeños son mejores para calentar a llama baja pequeñas cantidades de comida.
• Los quemadores estándares se pueden usar para la mayoría de las necesidades de cocción.
• El quemador más grande es mejor para calentar rápidamente grandes cantidades de líquido o para preparar grandes cantidades de alimentos. El quemador grande está ubicado en la posición delantera derecha de la superfi cie de cocción.

Sin importar su tamaño, siempre elija utensilios apropiados para la cantidad y el tipo de alimento que prepare. Seleccione un quemador y ajuste el tamaño de la llama según corresponda para el utensilio. Nunca permita que la llama se extienda más allá del borde exterior del utensilio.

Instalación de las tapas de los quemadores

Asegúrese de que todas las tapas de los quemadores superiores y las rejillas de los quemadores superiores estén bien instaladas y en las ubicaciones correctas.

1. Retire todo el material de empaque del área de la cubierta de cocción.
2. Verifi que que todas las tapas de los quemadores estén ubicadas correctamente en los quemadores superiores.
3. Desempaque las tapas de los quemadores y colóquelas sobre la cubierta de cocción.
4. Deseche todo el material de empaque.

En los quemadores redondos, el reborde de la tapa del quemador (Figure 11) debe calzar fi rmemente en el centro de la cabeza del quemador y quedar nivelado. Consulte la Figure 12 para conocer las maneras correctas e incorrectas de colocar la tapa del quemador.

PRECAUCIÓN

• No permita que los derrames, alimentos, agentes de limpieza ni ningún otro material entren en la abertura de los orifi cios.
• Siempre mantenga las tapas y las cabezas de los quemadores en su lugar cuando los quemadores superiores estén en uso.
• Nunca coloque objetos infl amables en la cubierta de cocción.

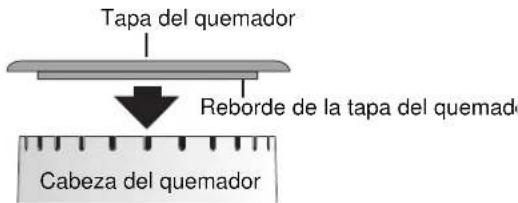

Tapa del quemador Reborde de la tapa del quemador Cabeza del quemador

Figure 11: Tapas y cabezas de los quemadores

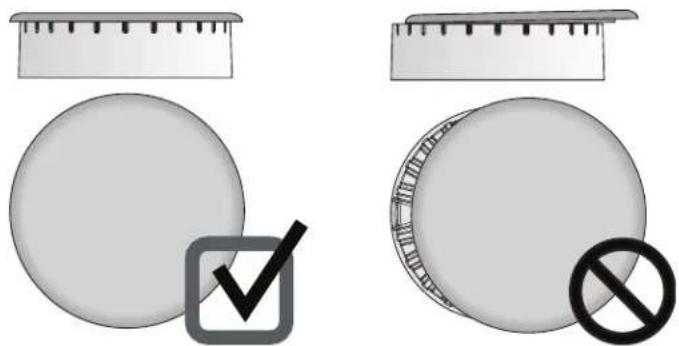

Figure 12: Posicionamiento de las tapas de los quemadores

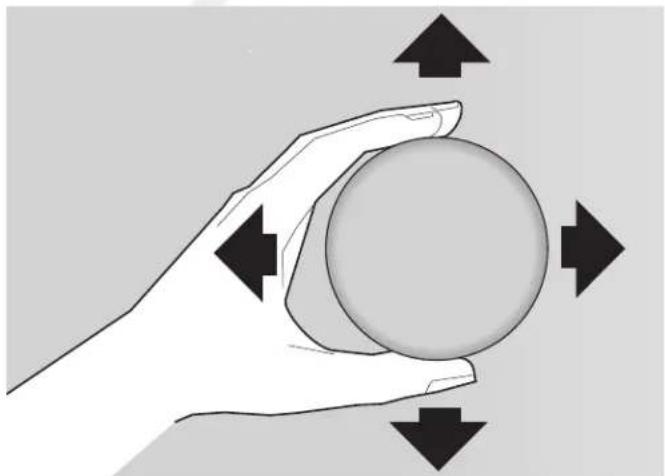

Una vez que esté en su lugar, puede verifi car si cabe deslizando suavemente la tapa del quemador de lado a lado (Figure 13) para asegurarse de que esté centrada y fi rmemente asentada. Cuando el reborde de la tapa del quemador haga contacto en el centro de la cabeza del quemador, podrá escuchar un chasquido.

Tenga en cuenta que la tapa del quemador no se debe mover del centro de la cabeza del quemador cuando intente moverla de lado a lado.

• Verifi que todas las tapas de los quemadores ovalados (algunos modelos) estén debidamente colocadas sobre las cabezas de los quemadores ovalados.
• No use los quemadores superiores sin que las tapas de los quemadores estén instaladas correctamente. Las tapas de los quemadores mal asentadas pueden evitar que los quemadores se enciendan o causar una llama y un calentamiento desparejos.
• Si faltan piezas o si la instalación es incorrecta, puede haber derrames, quemaduras o daños en su estufa y utensilios de cocina.
• Nunca coloque objetos infl amables en la cubierta de cocción.

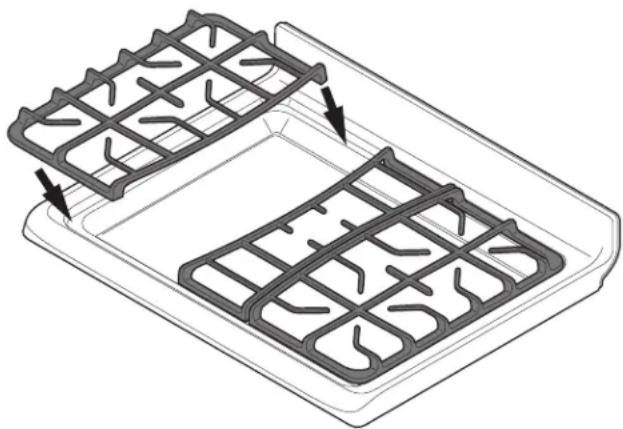

Instalación de las rejillas de los que- madores

Para instalar las rejillas de los quemadores, coloque las rejillas con el lado plano hacia abajo y alinéelas con el hueco de la superfi cie de cocción.

• Verifi que que todos los quemadores estén ubicados correctamente en la cubierta de cocción antes de utilizar los quemadores de la superficie (Figura 4). Los quemadores están diseñados para permanecer dentro de la superficie de cocción.
• Las rejillas deben quedar acopladas al ras una contra otra y contra los lados del hueco.
• No coloque papel de aluminio ni otro tipo de revestimiento en el área debajo de las rejillas o en cualquier parte de la cubierta de cocción.

Enlatado de conservas

Asegúrese de leer y seguir todas las pautas siguientes cuando enlate conservas con su electrodoméstico. Consulte la página web del USDA (Departamento de Agricultura de los EE. UU.) y lea toda la información disponible además de seguir sus recomendaciones para los procedimientos de enlatado de conservas en el hogar.

• Cuando enlate conservas en el hogar, utilice únicamente un utensilio de enlatado de conservas con fondo completamente plano sin bordes que salgan desde el centro del fondo del utensilio. El calor se propaga de manera más uniforme cuando la superfi cie inferior es plana. Utilice un borde recto para verifi car el fondo del utensilio de enlatado.
• Asegúrese de que el diámetro del utensilio de enlata-do no sobresalga más de 1 pulgada (2,5 cm) de las marcas del elemento superior o del quemador.
• Se recomienda usar utensilios de enlatado de diámetros más pequeños sobre elementos de serpentín eléctricos y sobre cubiertas de vidrio cerámico y para centrar los utensilios de enlatado en las rejillas de los quemadores.
• Comience con agua de grifo caliente para hacer hervir el agua más rápidamente.
• Use el nivel de calentamiento más alto para primero hacer hervir el agua. Una vez que el agua esté hirviendo, reduzca el nivel de calentamiento al ajuste más bajo posible que mantenga el hervor.
• Utilice recetas probadas y siga las instrucciones con cuidado. Consulte con su Servicio de Extensión Agrícola Cooperativa local o un fabricante de envases de vidrio para obtener la información sobre enlatado más actualizada.
• Es mejor enlatar cantidades pequeñas y cargas livianas.

No deje utensilios de enlatado a presión o a baño María a temperatura alta por mucho tiempo.

Ajuste de los controles superiores

La capacidad de calentar alimentos rápidamente y en grandes volúmenes aumenta a medida que el tamaño del quemador aumenta. Su electrodoméstico a gas puede estar equipado con quemadores de diferentes tamaños.

Sin importar su tamaño, es importante elegir utensilios apropiados para la cantidad y tipo de alimento que prepare. Elija un quemador y un tamaño de llama adecuados para el tamaño del utensilio.

• Los quemadores de tamaño normal se pueden usar para la mayoría de las necesidades de cocción.
• Los quemadores pequeños son mejores para calentar a llama baja pequeñas cantidades de comida.
• Los quemadores grandes son mejores para calentar grandes cantidades de líquido o para calentar mayores cantidades de alimentos.

Ajuste de un quemador superior:

1. Coloque el utensilio en el centro de la rejilla del quemador superior. Asegúrese de que el utensilio quede estable sobre la rejilla del quemador.
2. Oprima la perilla de control superior del quemador hacia adentro y gírela a la izquierda para sacarla de la posición "OFF" (Apagado) (Figure 15).
3. Libere la perilla de control y gírela a la posición "LITE" (encendido) (♥). Verifi que visualmente que el quemador tenga una llama de gas constante.
4. Una vez que el quemador superior esté encendido, presione la perilla de control superior y gírela a la izquierda al tamaño de llama deseado. Ajuste la llama según sea necesario usando las marcas de la perilla.

IMPORTANTE

• NUNCA coloque o extienda un utensilio de cocina sobre dos áreas de cocción diferentes a la vez a menos que el utensilio esté específi camente diseñado a tal fin.
• NO cocine con la perilla de control en la posición "Lite" (encendido) (♥). El encendedor electrónico seguirá emitiendo chispas. Oprima la perilla de control hacia afuera de la posición "Lite" (encendido) y ajuste el tamaño de la llama.
• No coloque papel de aluminio ni NINGÚN otro material que se pueda derretir sobre la cubierta de la estufa. Si estos materiales se derriten, podrían dañar el aspecto de la cubierta de cocción permanentemente.

PRECAUCIÓN

No coloque artículos infl amables tales como envoltorios plásticos, portacucharas o saleros y pimenteros de plástico sobre la cubierta mientras esté en uso. Estos objetos pueden derretirse o encenderse. Los portaollas, las toallas y las cucharas de madera pueden encenderse si se colocan demasiado cerca de los quemadores superiores.

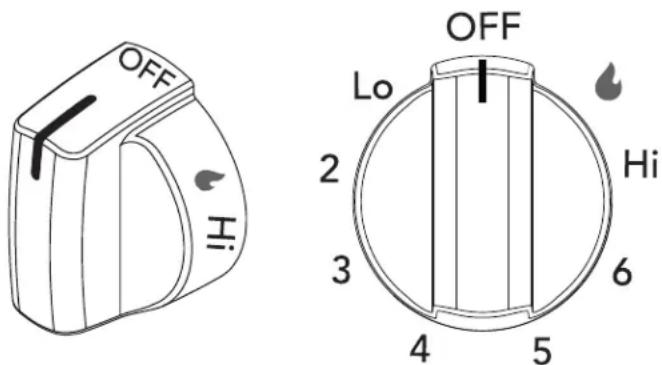

OFF Hi OFF Lo 2 3 4 5 6 Hi

Figure 15: Perilla de control superior

NOTA

• Cuando ajuste una perilla de control a la posición "Lite" (encendido), todos los encendedores de los quemadores superiores emitirán chispas a la misma vez. Sin embargo, solo el quemador que esté activando se encenderá.
• En caso de una falla eléctrica, los quemadores superiores se pueden encender manualmente. Para encender un quemador superior, sostenga una cerilla encendida sobre la cabeza del quemador y gire la perilla de control lentamente a la posición "Lite" (encendido). Una vez que se encienda el quemador, oprima la perilla hacia adentro para sacarla de la posición "Lite" (encendido) y luego ajustar la llama al nivel deseado. Tenga cuidado cuando encienda los quemadores superiores manualmente.

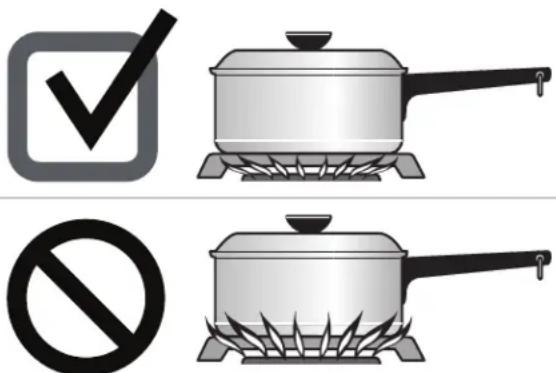

Ajuste el tamaño correcto de la llama

El color de la llama es la clave para el ajuste adecuado del quemador. Una buena llama es azul transparente y casi invisible en una habitación bien iluminada. Cada cono de la llama debe ser estable y bien defi nido. Ajuste o limpie el quemador si la llama es amarilla o naranja.

Para la mayoría de las recetas, comience con el ajuste máximo y luego gire la perilla a un ajuste menor para completar el proceso. Use las siguientes recomendaciones como guía para determinar el tamaño adecuado de la llama para los diferentes tipos de cocción (Table 2).

Para freír en aceite, use un termómetro apropiado y ajuste la perilla de control según sea necesario. Si el aceite está demasiado frío, el alimento lo absorberá y quedará grasoso. Si el aceite está demasiado caliente, el alimento se dorará muy rápido y el centro quedará crudo. No intente freír en aceite demasiado alimento a la vez, ya que no se dorará ni se cocinará adecuadamente.

Figure 16: Perilla de control superior

Tamaño de la llama	Tipo de cocción
Llama alta Para	iniciar la cocción de la mayoría de los alimentos, hervir agua, asar en la asadera.
Llama media Para	a mantener un hervor lento, espesar salsas y salsas para carne o para cocinar al vapor.
Llama baja Para	mantener los alimentos cocinándose, escalfar y hacer estofados.
Estos ajustes se basan los utensilios de peso medio de metal o de aluminio con tapas. Los ajustes pueden variar cuando se utilizan otros tipos de utensilio.

Table 2: Ajustes de la llama recomendados para la cocción

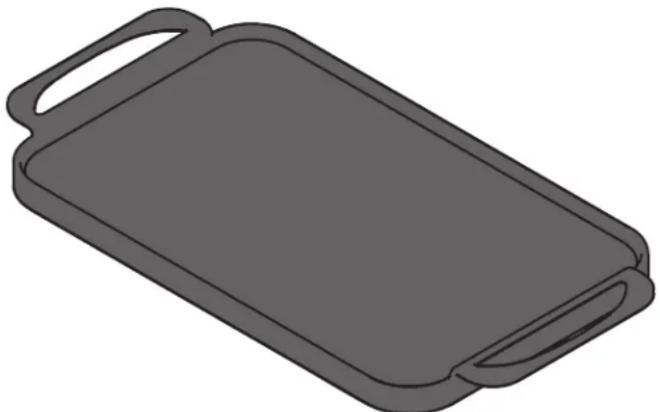

Cocción con una plancha (Opcional)

La plancha es un accesorio versátil que es perfecto para cocinar alimentos que requieren superfi cies planas largas tales como panqueques, tostadas, sándwiches grillados, panceta, y también para cocinar diferentes alimentos al mismo tiempo.

Después de su uso, deje enfriar la plancha antes de lavarla. Lave a mano con agua caliente jabonosa. No deje en remojo. Seque bien. No coloque la plancha en el lavavajillas.

Si desea comprar una plancha, llame al número de servicio que fi gura en este manual.

Uso de la plancha:

Coloque la plancha de manera segura sobre las rejillas de los quemadores. Precaliente la plancha durante 5 minutos en un ajuste entre medio y medio bajo. El precalentamiento lento asegura una distribución uniforme del calor durante la cocción. NO precaliente la plancha en el ajuste "HI" (alto). Si precalienta la plancha en el ajuste "HI" (alto), la plancha se puede abombar y la distribución del calor no será uniforme.

PRECAUCIÓN

Nunca extienda la llama más allá del borde exterior del utensilio. Una llama más alta malgasta energía y aumenta el riesgo de sufrir quemaduras (Figure 16).

Remueva los derrames y las manchas grandes lo más pronto posible. La limpieza frecuente reduce la difi cultad de las limpiezas posteriores.

PRECAUCIÓN

• Antes de limpiar cualquier pieza del electrodoméstico, asegúrese de que todos los controles estén apagados y que el electrodoméstico esté frío.
• Si se utilizan amoníaco o agentes de limpieza de electrodomésticos, deben retirarse y el electrodoméstico debe enjuagarse bien antes de ponerlo en funcionamiento. Siga las instrucciones del fabricante y proporcione ventilación adecuada.

Figure 18: Use los agentes de limpieza con precaución

Superfi cie o área Recomendaciones de limpieza
Aluminio y vinilo Use un paño suave	y limpie con detergente suave para lavar platos y agua. Enjuague con agua limpia, pula y seque con un paño suave y limpio.
Perillas de control pintadas y de plásticoPiezas pintadas del armazónMolduras decorativas pintadas	Use un paño suave y limpie con detergente suave para lavar platos y agua o con una solución 50/50 de vinagre y agua. Enjuague con agua limpia, pula y seque con un paño suave y limpio. Se pueden utilizar limpiavidrios, pero no aplique directamente en la superfi cie; rocíe sobre un paño y limpie.
Panel de control Use un paño suave	y limpie con detergente suave para lavar platos y agua o con una solución 50/50 de vinagre y agua. No rocíe líquidos directamente en las áreas de las teclas de control y pantalla del horno. No use grandes cantidades de agua en el panel de control; el exceso de agua en el área de control podría causar daños al electrodoméstico. No utilice otros agentes de limpieza líquidos o abrasivos, esponjas ásperas o toallas de papel porque dañarán el acabado.
Perillas de control Use un paño suave	y limpie con detergente suave para lavar platos y agua o con una solución 50/50 de vinagre y agua. Para sacar las perillas de control: gírelas hasta la posición "OFF" (apagado), sosténgalas firmemente y tire de ellas derecho hacia fuera del eje. Para volver a colocar las perillas después de la limpieza, alinee las marcas de la posición "OFF" e inserte las perillas en su lugar.
Acero inoxidable Use un paño suave	y limpie con detergente suave para lavar platos y agua o con una solución 50/50 de vinagre y agua. Enjuague con agua limpia, seque con un paño suave y limpio. No use ningún agente de limpieza que contenga sustancias abrasivas, cloruros, cloro o amoníaco.
Acero inoxidable recubiertoAcero inoxidable negro	Use un paño suave y limpie con detergente suave para lavar platos y agua o con una solución 50/50 de vinagre y agua. Enjuague con agua limpia, seque con un paño suave y limpio. No use agentes de limpieza de electrodomésticos, agentes de limpieza para acero inoxidable, o agentes de limpieza que contengan sustancias abrasivas, cloruros, cloro o amoníaco. Estos agentes podrían dañar el acabado.
Quemadores superiores de la superfi cie de cocción a gas	Consulte el apartado "Limpieza de los quemadores sellados" on page 28.
Rejillas superiores de la superfi cie de cocción a gasTapas de los quemadores de la cubierta de cocción a gas	Use una esponja de restregar plástica no abrasiva y un limpiador levemente abrasivo. No deje que queden derrames con alto contenido de azúcar o ácido (tales como leche, tomates, chucrut, jugo de frutas o rellenos de tartas) en las rejillas o las tapas de los quemadores. Estos derrames pueden dejar una mancha opaca incluso después de la limpieza. Limpie los derrames apenas se enfríen las superfi cies. Seque bien inmediatamente después de la limpieza.

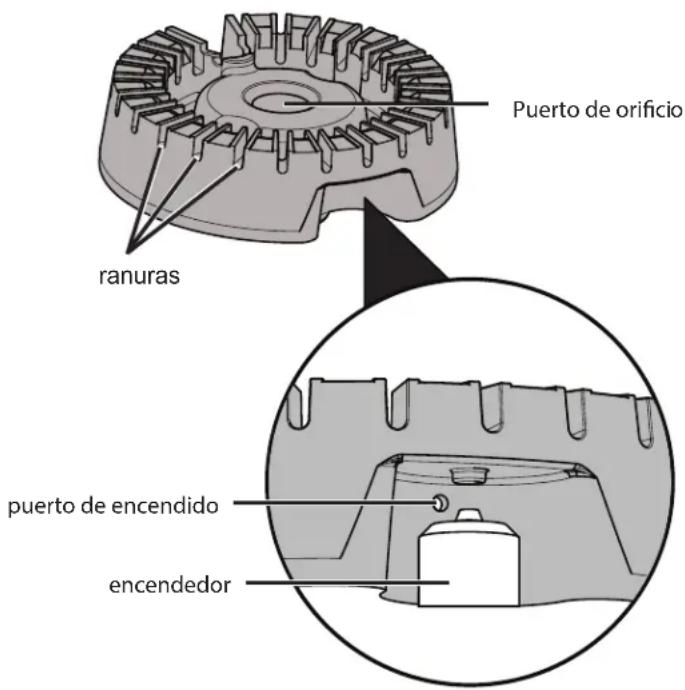

Limpieza de los quemadores sellados

Para evitar posibles quemaduras, no intente limpiar antes de apagar todos los quemadores superiores y de esperar a que se enfríen.

Las adiciones, los cambios o las conversiones necesarios para que esta estufa cumpla satisfactoriamente con sus requisitos de funcionamiento deben ser realizados por una agencia de servicio autorizada. Limpie la cubierta con frecuencia. Límpiela usando un paño húmedo limpio y séquela para evitar rayones. Si se mantienen limpios los orificios de las cabezas de los quemadores superiores, se evitarán el mal encendido del quemador y las llamas disparejas.

Limpieza de las cavidades y contornos de la cubierta:

- Si se produce un derrame sobre o dentro de las áreas en relieve o con bordes, seque el líquido del derrame con un paño absorbente.

PRECAUCIÓN

• Para evitar posibles quemaduras, no intente utilizar los quemadores superiores sin las tapas en su lugar.
• No use agentes de limpieza tipo aerosol para hornos en la cubierta de cocción.

- Enjuague con un paño húmedo limpio y seque.

Limpieza de las cabezas de los quemadores:

1. Retire la tapa del quemador de la cabeza del quemador (consulte la Figura 9). Limpie la tapa con agua caliente jabonosa y seque bien.

Tapa del quemador Reborde de la tapa del quemador Cabeza del quemador

Figure 19: Tapa del quemador

1. Para quitar suciedad quemada y seca, aplique agua caliente jabonosa en la tapa del quemador. Espere hasta que se ablande la suciedad.
2. Use un cepillo de dientes para limpiar toda la tapa del quemador (consulte la Figure 20).
3. Utilice el cepillo para limpiar las ranuras y los agujeros del quemador (consulte la Figure 20).
4. Use una aguja o un alambre fi no para limpiar el orifi cio de encendido (consulte la Figure 20).

5. Limpie la cabeza del quemador con un paño, una esponja o una almohadilla de limpieza antirrayas suaves y limpios.

6. Antes de usar de nuevo la cubierta de cocción, asegúrese de que las tapas de los quemadores estén bien colocadas y asentadas en las cabezas de los quemadores. Cuando se coloque de manera correcta, la tapa del quemador estará ubicada en el centro y encajará en su lugar sobre la cabeza del quemador. Puede mover la tapa para verifi car la posición; no debe salirse de la cabeza del quemador (consulte "Instalación de las tapas de los quemadores" on page 9).

Puerto de orificio ranuras puerto de encendido encendedor

Figure 20: Limpieza de la cubierta de cocción

Notas importantes:

• Las cabezas de los quemadores superiores están fi jadas a la cubierta y deben ser limpiadas en su lugar.
• Siempre mantenga las tapas de los quemadores superiores en su lugar cada vez que los utilice.
• Cuando vuelva a instalar las tapas de los quemadores, asegúrese de que dichas tapas estén fi rmemente asentadas sobre las cabezas de los quemadores.
• Para asegurar un fl ujo adecuado del gas y un encendido adecuado de los quemadores, no permita que los derrames, alimentos, agentes de limpieza ni ningún otro material entren en la abertura de los orificios.

Soluciones de problemas comunes

Consulte la siguiente lista antes de solicitar servicio. Puede ahorrarle tiempo y dinero. Las posibles soluciones son proporcionadas con los problemas indicados.

Problema Causa / Solución

Todo el electrodoméstico no funciona

El electrodoméstico no está conectado. Asegúrese de que el cable eléctrico esté correctamente conectado al tomacorriente. Verifique la caja de fusibles y el disyuntor para asegurarse de que el circuito está activo.Interrupción del suministro eléctrico. Para estar seguro, revise las luces de la vivienda. Llame al servicio técnico de su compañía de electricidad local para obtener información sobre interrupciones del servicio.

Problemas de la cubierta de cocción
Problema Causa / Solución
Los quemadores superiores no encienden.	La perilla de control superior no se colocó completamente en la posición "LITE" [encendido] (). Oprima la perilla de control y gírela a la posición "LITE" (encendido) hasta que el quemador se encienda y luego gire la perilla hasta alcanzar el tamaño de llama deseado.Los orificios de los quemadores están tapados. Con el quemador en "OFF" (apagado) y frío, use un cable de bajo calibre o una aguja para limpiar las ranuras de la cabeza y los orificios de encendido del quemador. Consulte el apartado "Limpieza de los quemadores sellados" on page 14 para obtener instrucciones adicionales de limpieza.El cable eléctrico está desenchufado (solamente modelos de encendido eléctrico). Asegúrese de que el cable eléctrico esté conectado firmemente al tomacorriente.El disyuntor se rompió. Verifi que el disyuntor o la caja de fusibles.Interrupción del suministro eléctrico. Los quemadores se pueden encender manualmente. Consulte el apartado "Ajuste de los controles superiores" on page 11.
La llama no es uniforme o sólo se enciende en algunas partes del quemador alrededor de la tapa.	Las ranuras u orificios de los quemadores están tapados. Con el quemador superior en "OFF" (apagado) y frío, limpie los orificios usando un alambre de bajo calibre o una aguja. Si queda humedad después de limpiar, sople levemente sobre la llama y haga funcionar el quemador hasta que la llama esté completa.Las tapas de los quemadores no están bien asentadas. Asegúrese de que todas las tapas de los quemadores estén niveladas y debidamente asentadas sobre las cabezas de los quemadores. Consulte el apartado "Instalación de las tapas de los quemadores" on page 9 para obtener instrucciones adicionales de limpieza.
La llama del quemador superior es demasiado alta.	La perilla de control del quemador superior está ajustada a un nivel demasiado alto. Cámbiela a un ajuste de llama más bajo.Las tapas de los quemadores no están bien asentadas. Asegúrese de que todas las tapas de los quemadores superiores estén niveladas y debidamente asentadas sobre las cabezas de los quemadores. Consulte el apartado "Instalación de las tapas de los quemadores" on page 9 para obtener instrucciones adicionales de limpieza.Conversión a gas L.P. incorrecta. Consulte las instrucciones del kit de conversión a gas L.P. para corregir el problema.
La llama del quemador superior es anaranjada.	Hay partículas de polvo en la tubería principal de gas. Permita que los quemadores funcionen durante varios minutos hasta que la llama se vuelva azul. En las áreas costeras, es imposible evitar las llamas levemente anaranjadas debido al nivel de sal en el aire.Conversión a gas L.P. incorrecta. Consulte las instrucciones del kit de conversión a gas L.P. para corregir el problema.

¿Cuánto tiempo es válida la garantía de IKEA?

Esta garantía es válida durante cinco (5) años contados a partir de la fecha de compra original de su electrodoméstico en IKEA, salvo que el electrodoméstico sea de la marca LAGAN o TILLREDA en cuyo caso, se aplicarán una garantía de dos (2) años. El recibo de compra original es necesario para probar la compra correspondiente. Si el trabajo de servicio se efectuase en virtud de la garantía, dicho trabajo no ampliará el periodo de la garantía del electrodoméstico.

¿Quién prestará el servicio?

El "Proveedor de servicios" de IKEA prestará el servicio a través de sus propios centros de servicio o una red autorizada de asociados dedicada a la prestación de servicios.

¿Qué cubre esta garantía?

La garantía cubre las fallas del electrodoméstico que hubiesen sido causadas por defectos de la construcción o los materiales, a partir de la fecha de compra realizada a IKEA. Esta garantía solo se aplica al uso doméstico. Algunas excepciones no garantizadas se especifican bajo el encabezado “¿Que no está cubierto en virtud de esta garantía?” Dentro del periodo de la garantía, se cubrirán los gastos en que se incurra para remediar las fallas (por ejemplo, reparaciones, piezas, trabajo y viajes), siempre y cuando el electrodoméstico sea accesible para llevar a cabo la reparación sin tener que realizar gastos especiales. En estas condiciones, se aplican las reglamentaciones locales. Las piezas reemplazadas pasarán a ser propiedad de IKEA.

¿Qué hará IKEA para corregir el problema?

El Prestador de servicios designado por IKEA examinará el producto y decidirá, por su propia discreción, si está cubierto en virtud de esta garantía. Si se considera cubierto, el Prestador de servicios de IKEA o su asociado autorizado a través de sus propios centros de servicio, a su propia discreción, reparará el producto defectuoso o lo sustituirá con el mismo producto o un producto comparable.

¿Qué no está cubierto en virtud de esta garantía?

• Desgaste por uso normal.
• Daños premeditados o por negligencia, daños causados por la inobservancia de las instrucciones de uso, instalación incorrecta, conexión al voltaje inapropiado, daños causados por reacciones químicas o electromecánicas, óxido, corrosión o daños por humedad, incluidos sin ninguna limitación, los daños causados por el exceso de cal en el suministro de agua y los daños causados por condiciones ambientales anómalas.
• Piezas consumibles incluidas las baterías y lámparas.
• Partes no funcionales y decorativas que no afectan el uso normal del electrodoméstico, incluidos raspones y posibles diferencias de color.
• Daños accidentales causados por objetos o sustancias extrañas y limpieza o desbloqueo de filtros, sistemas de drenaje o gavetas de jabón.
• Daños a las siguientes partes: vitrocerámica, accesorios, canastas para loza y cubiertos, tubos de alimentación y drenaje, juntas, lámparas y cubiertas de lámparas, pantallas, perillas, carcasas y piezas de las carcasas. Salvo que se pueda probar que dichos daños hubiesen sido causados por fallas del proceso de producción.
• Casos en los que no se pudo encontrar ninguna falla durante la visita de un técnico.
• Reparaciones no efectuadas por nuestros prestadores de servicios designados y/o asociados contractuales de servicios autorizados o cuando no se han utilizado piezas originales.
• Reparaciones causadas por instalaciones defectuosas o que no cumplen con las especificaciones.
• El uso del electrodoméstico en entornos no domésticos, es decir, uso profesional.
• Daños causados durante el transporte. Si un cliente transporta el producto a su hogar u otra dirección, IKEA no será responsable por los daños que puedan ocurrir durante el transporte. Sin embargo, si IKEA entrega el producto en la dirección de entrega del cliente, el daño al producto que ocurra durante esta entrega, será cubierto por IKEA.
• El costo por efectuar la instalación inicial del electrodoméstico IKEA. Sin embargo, si un Prestador de servicios designado por IKEA o su asociado autorizado para la prestación de servicios, repara o reemplaza el electrodoméstico en virtud de los términos de esta garantía, el Prestador de servicios designado o su asociado autorizado para la prestación de servicios, reinstalará el electrodoméstico reparado o instalará el reemplazo, si fuese necesario. ¿Cómo se aplica la legislación del país?

La garantía de IKEA le proporciona derechos legales específicos y también puede tener otros derechos que varían según el estado o la jurisdicción. No obstante estas condiciones no limitan de ninguna manera los derechos del consumidor que se describen en la legislación local.

Zona de validez

En el caso de los electrodomésticos que se adquieran en los Estados Unidos o Canadá, o se trasladen a uno de los países mencionados, los servicios en cuestión se prestarán dentro del esquema de las condiciones de la garantía que son normales en el país especificado.

Una obligación de prestar los servicios en el esquema de la garantía solo existe si el electrodoméstico cumple y ha sido instalado de acuerdo con:

• las especificaciones técnicas del país en el que se realiza el reclamo en virtud de la garantía;
• las Instrucciones de montaje y la Información de seguridad del manual del usuario.

El equipo especializado de POSVENTA para los electrodomésticos IKEA

No dude en contactar al Prestador de servicios de posventa designado por IKEA para:

• realizar una solicitud de servicio en virtud de esta garantía;
• aclarar dudas sobre la instalación del electrodoméstico IKEA en los muebles especiales de cocina de IKEA;
• aclarar dudas sobre las funciones de los electrodomésticos IKEA.

Para poder garantizarle el mejor servicio de asistencia posible, lea atentamente las Instrucciones de montaje y/o el Manual del usuario antes de contactarnos.

IKEA

Número de teléfono: [phone] Horario de apertura: lunes - viernes 8:30 am - 8:00 pm EST

¿Cómo contactarnos cuando necesite nuestros servicios?

Para poder proporcionarle un servicio más ágil, recomendamos usar los números de teléfono específicos que se indican en este manual. Remítase siempre a los números indicados en el folleto del electrodoméstico para el que necesite asistencia.

También remítase siempre al código del artículo de IKEA (código de 8 dígitos) que aparece en la placa que contiene las especificaciones de su electrodoméstico.

iCONSERVE EL RECIBO DE COMPRA!

Este recibo es la prueba de su compra y se necesita para poder aplicar la garantía. El recibo de compra también informa la descripción y la referencia del artículo (código de 8 dígitos) de cada uno de los electro-domésticos que ha adquirido.

¿Necesita más ayuda?

Para aclarar dudas adicionales no relacionadas con el proceso de posventa de sus electrodomésticos, póngase en contacto con su centro de atención de llamadas del almacén IKEA más cercano. Le recomendamos leer atentamente la documentación del electrodoméstico antes de contactarnos.

CONTENU

FR
