Tipo de producto	Limpiadora de alta presión térmica
Marca	Generac
Modelo	G0069240
Categoría	Limpiadora de alta presión
Tipo de motor	Motor de gasolina de 4 tiempos
Arranque	Arrancador de retroceso
Presión máxima	Alta presión (hasta aproximadamente 3200 PSI)
Caudal de agua	≥ 3,8 GPM (17,3 L/min) a 30 PSI
Presión de suministro requerida	mínimo 30 PSI (206,8 kPa)
Tipo de bomba	Triplex (modelos seleccionados) o de disco axial (sin mantenimiento)
Boquillas incluidas	5 boquillas de conexión rápida: roja, amarilla, verde, blanca, negra
Funciones principales	Alta presión, aplicación de detergente, enjuague, ajuste de presión (según el modelo)
Sistema de seguridad	Parada por bajo nivel de aceite, bloqueo del gatillo, descarga térmica automática
Combustible	Gasolina sin plomo, índice de octano 87 mínimo, hasta 10% de etanol

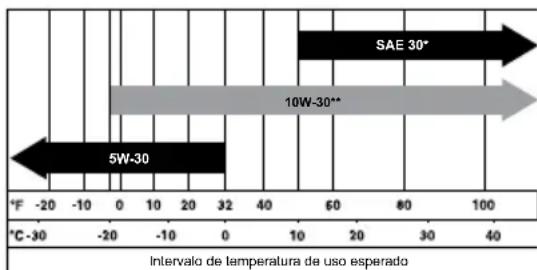

Aceite de motor recomendado	SAE 30 o 10W-30 según la temperatura
Mantenimiento del motor	Cambio de aceite: después de 5 h y luego cada 20 h; filtro de aire: cada 50 h; bujía: cada 100 h
Mantenimiento de la bomba	Cambio de aceite cada 50 h (bombas Triplex); bombas de disco axial sin mantenimiento
Accesorios incluidos	Asa, manguera de alta presión, pistola, lanza, tubo sifón, filtro, boquillas, aceite, kit de montaje

Preguntas frecuentes - G0069240 Generac

¿Cómo arrancar la hidrolavadora Generac G0069240?

Asegúrese de que el nivel de aceite y combustible sea correcto, que el suministro de agua esté conectado y la llave de combustible abierta. Coloque el estrangulador en CERRADO (para arranque en frío), la palanca de potencia en FULL y el interruptor del motor en ENCENDIDO. Despresurice la pistola, luego tire lentamente del arrancador hasta sentir resistencia, luego tire rápidamente. Una vez arrancado, abra gradualmente el estrangulador.

¿Qué aceite de motor usar y cómo verificar el nivel?

Use un aceite detergente de calidad SJ o superior, con una viscosidad adecuada a la temperatura: SAE 30 en clima cálido, 10W-30 en clima frío (por debajo de 10°C, prefiera 5W-30). Coloque la máquina en una superficie nivelada, retire la varilla de medición, límpiela, vuelva a enroscarla y retírela nuevamente: el nivel debe estar entre las marcas L y H.

¿Cómo aplicar detergente con esta hidrolavadora?

Use únicamente la boquilla negra (boquilla para detergente). Sumerja el filtro del tubo sifón en la solución detergente. Arranque el motor, aplique el detergente sobre una superficie seca de abajo arriba. Después del uso, enjuague el circuito colocando el tubo en agua limpia y haciendo funcionar la máquina durante 1 a 2 minutos.

¿Por qué la presión es baja o irregular?

Causas posibles: boquilla de baja presión instalada, admisión de agua obstruida, suministro de agua insuficiente (caudal < 3,8 GPM o presión < 30 PSI), manguera de suministro doblada, colador obstruido, temperatura del agua > 38°C, manguera de alta presión obstruida o con fugas, boquilla obstruida o bomba defectuosa. Verifique cada punto y limpie o reemplace las piezas defectuosas.

¿Cómo mantener la bomba de la hidrolavadora?

Para las bombas Triplex, drene el aceite cada 50 horas y reemplácelo con aceite SAE 30 o 10W-40 no detergente. Las bombas de disco axial no requieren mantenimiento: no intente drenarlas. Verifique regularmente el colador de admisión y límpielo.

¿Qué hacer si el motor no arranca o se detiene durante el funcionamiento?

Verifique el nivel de aceite (parada por bajo nivel), el combustible (gasolina fresca), el estado del filtro de aire (límpielo), la bujía (reemplácela si está desgastada), el cable de la bujía (bien conectado). Asegúrese de que el estrangulador no haya quedado en posición cerrada. Si el problema persiste, contacte a un concesionario autorizado Generac.

¿Cómo enjuagar la máquina después de cada uso?

Apague el motor y cierre el suministro de agua. Apunte la pistola en una dirección segura y presione el gatillo para liberar la presión. Desconecte las mangueras, vacíelas y seque los componentes. Tire seis veces del arrancador para purgar la bomba. Cierre la llave de combustible. Guarde en un lugar limpio y seco.

¿Cómo almacenar la hidrolavadora por un período prolongado?

Agregue un estabilizador de combustible en el tanque, haga funcionar el motor durante 2 minutos, luego déjelo enfriar. Drene el aceite del motor. Para la bomba, use Generac Pump Shield para protegerla de las heladas. Si no tiene, vierta anticongelante para vehículos recreativos en el circuito. Guarde el equipo en un lugar seco y libre de heladas.

¿Qué boquillas usar para cada tipo de limpieza?

Roja: alta presión para superficies resistentes (pintura, óxido). Amarilla: presión intermedia para entradas y patios. Verde: uso general (garaje, terraza). Blanca: lavado delicado (autos, barcos). Negra: únicamente para la aplicación de detergente.

¿Cómo limpiar una boquilla obstruida?

Apague el motor y cierre el suministro de agua. Libere la presión de la pistola. Retire la boquilla de la lanza. Use un clip (trombón) para retirar los residuos de la abertura. Retire la lanza de la pistola y enjuáguela a contracorriente. Vuelva a ensamblar todo y pruebe la máquina.

MANUAL DE USUARIO G0069240 Generac

Lavadora a presión profesional pequeña

Manual del usuario

MODELO: ____

SERIE:

FECHA DE COMPRA: ____

Registre su producto Generac en:

register.generac.com

1-888-922-8482

Sección 1 Introducción y seguridad ....1

Normas de seguridad ....1

Símbolos de seguridad y significado ....2

Sección 2 Información general y configuración ....3

Conozca su lavadora a presión .....3

Emissions 3

Retiro del contenido de la caja ......3

Armado 3

Añadir aceite de motor ....4

Comprobar el aceite de la bomba (Unidades triples) ....4

Combustible 4

Suministro de agua ....5

Conexión del suministro de agua .....5

Conexión de la manguera y la lanza de alta presión ....5

Pistola de pulverización .....6

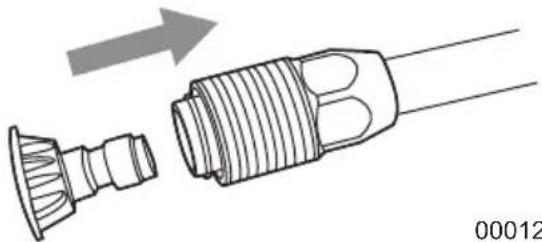

Boquillas 6

Sección 3 Funcionamiento .....9

Preguntas sobre uso y funcionamiento .....9

Antes de poner en marcha el motor ....9

Preparación de la lavadora a presión para el uso ....9

Puesta en marcha de la lavadora a presión .....9

Apagado de la lavadora a presión ....10

Aplicación de detergente .....11

Enjuague 11

Limpieza del tubo de sifón para detergente ....11

Después de cada uso ....11

Sistema de enfriamiento automático (Alivio térmico) ......12

Configuración de la presión ajustable (si tiene) 12

Sección 4 Mantenimiento y solución de problemas ....13

Mantenimiento 13

Programa de mantenimiento .....13

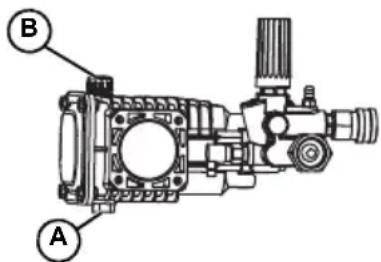

Aceite de la bomba (Unidades triples) ....13

Aceite de la bomba (Bombas que no necesitan mantenimiento) .....13

Mantenimiento preventivo ....13

Mantenimiento del motor .....14

Filtro de aire ....15

Mantenimiento de la bujía .....16

Almacenamiento 16

Preparación del sistema de combustible para almacenamiento ...17

Resolución de problemas ....18

Sección 1 Introducción y seguridad

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Si no comprende alguna sección de este manual, llame a su IASD (Independent Authorized Service Dealer, concesionario independiente de servicio autorizado) más cercano o al Servicio al Cliente de Generac al 1-888-436-3722 (1-888-GENERAC), o visite www.generac.com para conocer los procedimientos de arranque, operación y mantenimiento. El propietario es responsable del mantenimiento adecuado y uso seguro de la unidad.

GUARDE ESTAS INSTRUCCIONES para referencia futura. Este manual contiene instrucciones importantes que se deben seguir durante la instalación, operación y mantenimiento de la unidad y sus componentes. Siempre entregue este manual a cualquier persona que vaya a usar esta unidad, y enséñele cómo arrancar, operar y detener correctamente la unidad en caso de emergencia.

La información que aparece en este manual es precisa y está basada en productos fabricados en el momento en el que se editó esta publicación. El fabricante se reserva el derecho de hacer las actualizaciones técnicas, las correcciones y las revisiones de los productos que considere necesarias sin previo aviso.

Normas de seguridad

El fabricante no puede prever todas las posibles circunstancias que pueden suponer un peligro. Las alertas que aparecen en este manual, y en las etiquetas y los adhesivos pegados en la unidad no incluyen todos los peligros. Si se utiliza un procedimiento, método de trabajo o técnica de funcionamiento no recomendados específicamente por el fabricante, compruebe que sean seguros para otros usuarios y que no pongan en peligro el equipo.

En esta publicación y en las etiquetas y adhesivos pegados en la unidad, los bloques PELIGRO, ADVERTENCIA, PRECAUCIÓN NOTA se utilizan para alertar al personal sobre instrucciones especiales relacionadas con un funcionamiento que puede ser peligroso si se realiza de manera incorrecta o imprudente. Léalos atentamente y respete sus instrucciones. Las definiciones de alertas son las siguientes:

PELIGRO

Indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

(000001)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita, podría ocasionar la muerte o lesiones graves.

(000002)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita, puede producir lesiones leves o moderadads.

(000003)

NOTA: Las notas incluyen información adicional importante para un procedimiento y se incluyen en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar los peligros que indican. Para evitar accidentes, es importante el sentido común y el seguimiento estricto de las instrucciones especiales cuando se realice la acción o la operación de mantenimiento.

Símbolos de seguridad y significado

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves. (000103)

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves. (000104)

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos. Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo ocasionará la muerte o lesiones graves. (000105)

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves. (000106b)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes pueden encender combustibles, produciendo un incendio. El incendio puede ocasionar la muerte o lesiones graves. (000110)

ADVERTENCIA

Pérdida de visión. Se requiere el uso de gafas de seguridad al usar esta máquina. No usar gafas de seguridad puede ocasionar pérdida de visión permanente. (000101)

ADVERTENCIA

Pérdida auditiva. Recomendamos protectores de oído al usar esta máquina. No usar protectores de oído puede ocasionar pérdida auditiva permanente. (000107)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

ADVERTENCIA

Riesgo de incendio. Verifique que la máquina se haya enfriado apropiadamente antes de instalar una cubierta y almacenar la máquina. Las superficies calientes pueden ocasionar un incendio. (000109)

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello, y extremidades alejados de las piezas en movimiento. No hacerlo puede ocasionar la muerte o lesiones graves. (000111)

ADVERTENCIA

Riesgo de caídas. El uso de la máquina crea zonas mojadas y riesgos de disparo. Esté atento a las condiciones de la zona de trabajo. Una caída puede ocasionar la muerte o lesiones graves. (000112

ADVERTENCIA

Riesgo de caídas. No use esta máquina o cualquiera de sus componentes en superficies elevadas. Hacerlo puede ocasionar una caída, lesiones graves o la muerte. (000114)

ADVERTENCIA

Riesgo de la cuerda de arranque. La cuerda de arranque se puede retraer inesperadamente si la presión de agua no se alivió de la bomba apropiadamente, creando un contragolpe. El contragolpe puede ocasionar la muerte o lesiones graves. (000113)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves. (000100a)

ADVERTENCIA

Piezas en movimiento. No use alhajas cuando ponga en marcha o trabaje con este producto. Usar alhajas al poner en marcha o trabajar con este producto puede ocasionar la muerte o lesiones graves. (000115)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la máquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (000117c)

ADVERTENCIA

Peligro ambiental. Siempre recicle las baterías en un centro de reciclado oficial de acuerdo con todas las leyes y reglamentos locales. No hacerlo puede ocasionar daños ambientales, la muerte o lesiones graves. (000228)

ADVERTENCIA

Lesiones/Daños al equipo. Coloque la varilla en el portador y verifique que el asa esté trabada en su lugar antes de mover. No hacerlo puede ocasionar la muerte, lesiones graves y daños al equipo. (000244)

Sección 2 Información general y configuración

Conozca su lavadora a presión

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves. (000100a)

Lea este manual detenidamente antes de armar y poner en funcionamiento esta unidad. Guarde este manual para referencia inmediata y en el futuro. Los manuales del propietario de repuesto están disponibles en www.generac.com.

Emisiones

La US EPA (United States Environmental Protection Agency, Agencia de Protección Ambiental de los Estados Unidos) (y CARB [California Air Resources Board, Junta de Recursos del Aire de California], para motores y equipos certificados según las normas de California) requiere que este motor o equipo cumpla con las normas de emisiones de escape y evaporación. Ubique la calcomanía de cumplimiento de emisiones en el motor para determinar las normas aplicables. Consulte la garantía de emisiones incluida para obtener información al respecto. Siga las especificaciones de mantenimiento en este manual para garantizar que el motor cumpla con las normas de emisiones aplicables durante toda la vida útil del producto.

Retiro del contenido de la caja

1. Abra la caja completamente cortando cada esquina de arriba abajo.
2. Retire y verifique el contenido de la caja antes del armado. La caja debe contener uno de cada uno de los siguientes componentes:
3. Unidad principal
4. Asa
   • Manguera de alta presión
5. Filtro y tubo del sifón
6. Pistola de pulverización
   • Lanza
7. Aceite
8. Bolsa de piezas

- Pistola y alambre del gancho de la manguera con tornillos, tuercas y llave Allen

• Manual del usuario
• Tarjeta de registro del cliente
  – Bolsa con boquillas de colores

• Tamiz del filtro* (*Instalado en fábrica en bombas de leva axial)

• Llame al Servicio de atención al cliente de Generac al 1-888-GENERAC (1-888-436-3722) con el número de modelo y número de serie de la unidad para cualquier artículo que falte en la caja.

• Registre el modelo, el número de serie y la fecha de compra en la tapa de este manual.

Armado

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves.

(000100a)

Llame al servicio al cliente de 1-888-GENERAC (1-888-436-3722) para comunicar cualquier problema o duda referente el armado. Tenga disponible a mano el modelo y el número de serie.

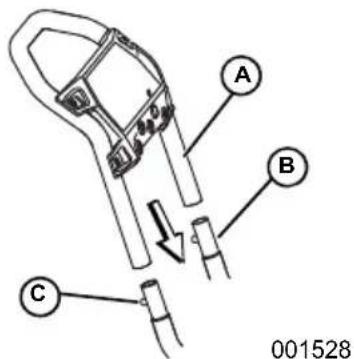

1. Consulte la Imagen 2-1. Coloque el asa (A) en los soportes para el asa (B). Presione los botones de enganche (C) y deje que el asa se acople y quede colocado en su posición. El botón bloqueará el asa cuando encaje en su posición.

A B C 001528

Imagen 2-1. Insertar asa

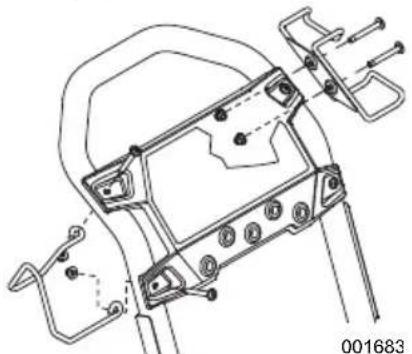

1. Consulte la Imagen 2-2. Instale la pistola y los ganchos de la manguera con las fijaciones que se proporcionan. Apriételos bien.

Imagen 2-2. Instalación de la pistola y ganchos de la manguera

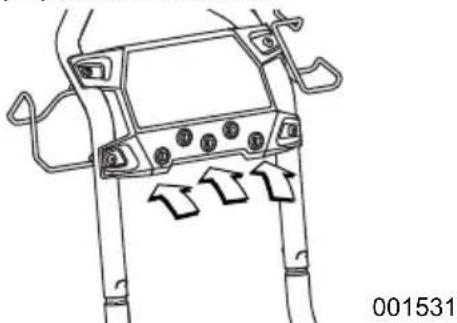

1. Consulte la Imagen 2-3. Inserte las boquillas de colores en los espacios que se proporcionan en el asa.

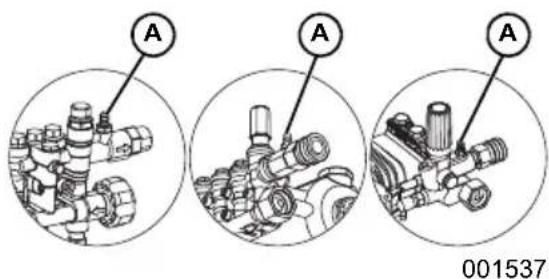

1. Consulte la Imagen 2-4. Conecte el tubo del sifón a la salida del tubo de sifón (A).

A A A 001537

Imagen 2-4. Conexión del tubo de sifón

Añadir aceite de motor

La unidad se envía sin aceite en el cáter. Añada aceite al motor antes de arrancar la unidad. Consulte Recomendaciones sobre el aceite de motor.

1. Coloque la lavadora a presión en una superficie nivelada.
2. Verifique que el área de llenado de aceite esté limpia.

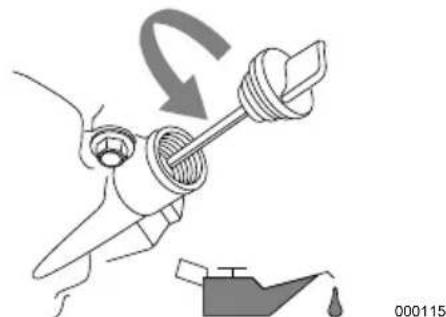

3. Retire el tapón de llenado de aceite y limpie la varilla de medición.

Imagen 2-5. Extracción de la varilla

1. Añada el aceite de motor recomendado.

NOTA: Algunas unidades tienen más de una ubicación de llenado de aceite. En estos casos, solo es necesario usar uno de los puntos de llenado de aceite.

1. Introduzca la varilla en el cuello de llenado de aceite. El nivel de aceite se comprueba con la varilla totalmente insertada.
2. Consulte la Imagen 2-6. Retire la varilla y compruebe que el nivel de aceite se encuentra dentro del rango de funcionamiento seguro.

Imagen 2-6. Rango de funcionamiento seguro

1. Coloque la tapa de llenado del aceite/varilla de nivel y sujétela firmemente con la mano.

Comprobar el aceite de la bomba (Unidades triples)

NOTA: La leva axial y las bombas CAT no necesitan mantenimiento y no es necesario comprobar el aceite.

1. Coloque la lavadora a presión en una superficie plana y nivelada.

2. Consulte la Imagen 2-7. Limpie la zona de llenado de aceite y retire la varilla/tapón venteado (A).

A

001539

Imagen 2-7. Comprobar el aceite de la bomba

1. Consulte la Imagen 2-8. Compruebe que el nivel de aceite está entre la "L" y la "H" que aparecen en la varilla cuando el respiradero está atornillado. Si es necesario añadir aceite, consulte Aceite de la bomba (Unidades triples). NO LO LLENE EN EXCESO.
2. Coloque la varilla de medición de aceite hasta que quede bien apretada.
3. Limpie el aceite que haya podido quedar derramada.

H L 000268

Imagen 2-8. Varilla de medición de aceite de la bomba

Combustible

PELIGRO

Explosión e incendio. El combustible y los vapores sor extremadamente inflamables y explosivos. Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo ocasionará la muerte o lesiones graves. (000105)

Los requisitos para el combustible son los siguientes:

• Gasolina limpia, fresca y sin plomo.
- Calificación mínima de 87 octanos/87 AKI (91 RON).
- Puede utilizar hasta un 10 % de etanol (gasohol) (se recomienda utilizar combustible sin etanol siempre y cuando lo tenga disponible).

- NO use E85.

- NO use una mezcla de gasóleo.

- NO modifique el motor para que funcione con combustibles alternativos.

- Añada un estabilizador de combustible antes de almacenarlo.

1. Verifique que la unidad esté APAGADA y que se enfríe durante un mínimo de dos minutos antes de volver a echar combustible.

2. Coloque la unidad en terreno nivelado en una zona bien ventilada.

3. Consulte la Imagen 2-9. Limpie la zona alrededor de la tapa de combustible y retire la tapa lentamente.

4. Añada lentamente el combustible recomendado. NO lo llene en exceso

Imagen 2-9. Añadir el combustible recomendado

1. Instale la tapa de combustible.

NOTA: Permita que el combustible derramado se evapore antes de poner en marcha la unidad.

Suministro de agua

NOTA: NO haga funcionar la unidad sin un suministro de agua suficiente. No respetar los requisitos de suministro de agua anulará la garantía de la unidad.

El suministro de agua debe cumplir los siguientes requisitos:

• NO haga sifón con agua estancada para el suministro de agua.
• La temperatura del agua debe ser inferior a 100 °F (38 °C).
• El largo de la manguera de suministro de agua no debe superar los 50 pies (15.2 m).
• El agua debe superar 3.8 galones por minuto (17.3 litros por minuto) y no estar por debajo de 30 psi (206.8 kPa).
• NO use una válvula de una vía, rompedor de vacío, o válvula de retención en ninguna parte del suministro de agua.

Conexión del suministro de agua

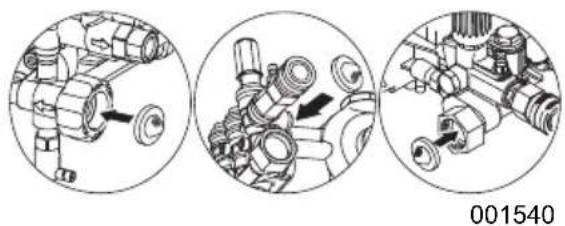

1. Retire y deseche la tapa de transporte de la entrada de agua a la bomba.
2. Haga correr agua durante 30 segundos antes de la conexión para eliminar residuos.
3. Consulte la Imagen 2-10. Inspeccione el tamiz de entrada para comprobar si hay residuos. Limpie o sustituya el tamiz según sea necesario. NO haga funcionar la lavadora a presión si falta el tamiz de entrada o está dañado.

Imagen 2-10. Inspección del tamiz de entrada

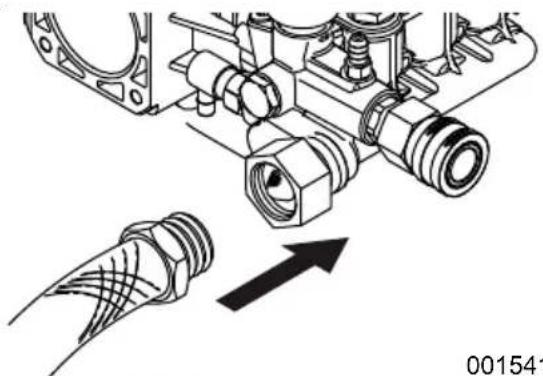

1. Consulte la Imagen 2-11. Conecte la manguera de suministro de agua a la entrada de agua de la bomba y apriete con la mano.

Imagen 2-11. Conexión de la manguera del suministro de agua

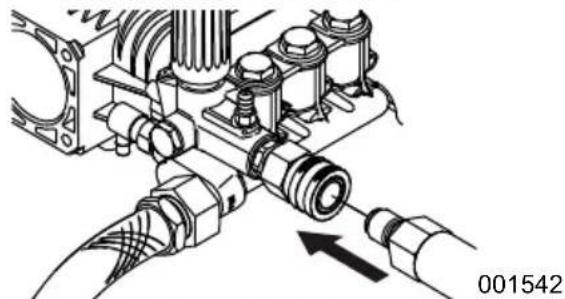

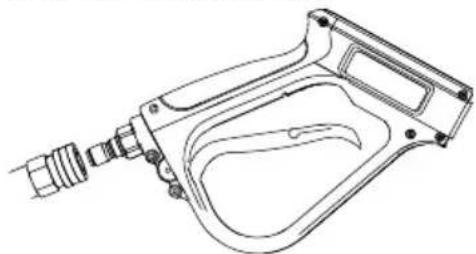

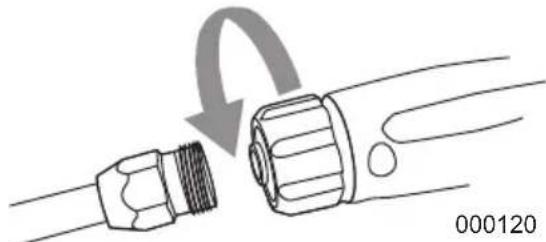

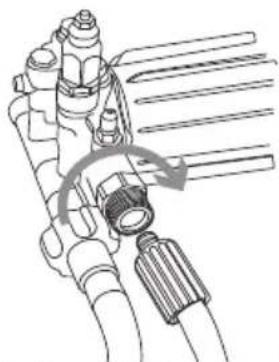

Conexión de la manguera y la lanza de alta presión

1. Consulte la Imagen 2-12. Conecte la lanza en la pistola de pulverización y apriete con la mano.

Imagen 2-12. Conexión de la lanza

1. Coloque la pistola de pulverización y la extensión de la boquilla en el soporte de la pistola de pulverización.
2. Consulte la imagen 2-13. Conecte la manguera de alta presión a la bomba. Apriete con la mano para lograr una conexión roscada.

Imagen 2-13. Conexión de la manguera de alta presión a la bomba triple

Imagen 2-14. Conexión de la manguera de alta presión a la bomba axial (Apretado manual)

1. Consulte la Imagen 2-15 y la Imagen 2-16. Conecte la lanza en la pistola de pulverización y apriete con la mano. Apriete con la mano para lograr una conexión roscada.

Imagen 2-15. Conexión de la manguera de alta presión a la pistola de pulverización - Conexión rápida

Imagen 2-16. Conexión de la manguera de alta presión a la pistola de pulverización - Conexión roscada

Pistola de pulverización

Familiaricese con el disparador y el sistema de seguro de la pistola de pulverización antes del uso.

1. Consulte la Imagen 2-17. Con la unidad apagada sostenga la pistola de pulverización y apriete el gatillo para aprender como se puede activar y desactivar el mecanismo del gatillo y el sistema de seguro.

Imagen 2-17. Pistola de pulverización (típica)

1. Abra el suministro de agua y apriete el gatillo para purgar de aire el sistema de la bomba.
2. Verifique que la pistola de pulverización esté en OFF con el seguro enganchado antes de poner en marcha la lavadora a presión.

Boquillas

1. Consulte la guía de selección de boquillas y seleccione la boquilla correcta para cada tarea.
2. Consulte la Imagen 2-18. Tire hacia atrás del collar de conexión rápida e instale la boquilla.

1. Libere el collar de conexión rápida para fijar la boquilla.
2. Verifique que la boquilla esté bloqueada en su lugar.

Boquilla de presión de chorro fuerte (Roja)

MÁXIMA - Presión más alta y caudal más bajo para superficies resistentes o difíciles de alcanzar como las de segundos pisos, remoción de pintura, manchas de aceite, remoción de óxido, y otras sustancias resistentes (alquitrán, caucho, grasa, cera, etc.).

Boquilla de presión para franjas (Amarilla)

MEDIA - Presión más alta y caudal medio para quitar manchas en superficies duras porosas como aceras de concreto, pisos de garaje y patios de ladrillo.

Boquilla de presión para limpieza (Verde)

GENERAL - Presión y caudal medios para la mayor parte de la limpieza multiusos como los revestimientos de casas, patios de ladrillo, plataformas de madera, aceras y veredas, pisos de garaje, etc.

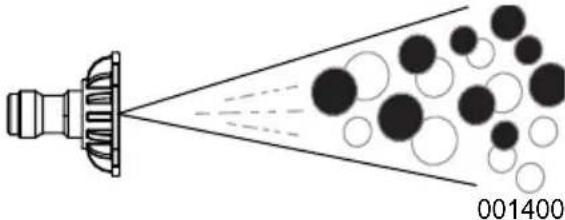

Boquilla de presión para lavado (Blanca)

DELICADO - Presión más baja y caudal más alto para limpieza suave de automóviles/camionetas, botes, vehículos recreativos, muebles de patio, equipos de jardinería, etc.

ÚNICAMENTE DETERGENTE (NEGRA) - Use detergentes/jabones seguros para la lavadora a presión para ayudar a disregar la suciedad o mugre resistente sobre diferentes superficies.

Esta página se ha dejado en blanco de manera intencionada.

Sección 3 Funcionamiento

Preguntas sobre uso y funcionamiento

Llame al Servicio al cliente de Generac al 1-888-GENERAC (1-888-436-3722) con las preguntas o dudas acerca del funcionamiento y mantenimiento de la unidad.

Antes de poner en marcha el motor

La unidad se envía sin aceite en el cárter. Añada aceite al motor antes de arrancar la unidad. Consulte Recomendaciones sobre el aceite de motor.

1. Verifique si el nivel de aceite de motor es correcto.
2. Verifique si el nivel de combustible nuevo es correcto.
3. Verifique que todos los adaptadores de conexión y acopladores estén fijados con seguridad.
4. Verifique que hay suficiente suministro de agua y que está conectado correctamente.
5. Verifique que la válvula de alivio térmico está girada y abierta hacia el suelo.
6. Verifique si la unidad está fija sobre terreno nivelado, con separación adecuada y en una zona bien ventilada.

Preparación de la lavadora a presión para el uso

1. Coloque la unidad sobre terreno nivelado, dentro de la separación especificada requerida.
2. Conecte el suministro de agua apropiado.

Emplazamiento de la lavadora a presión para el uso

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves.

(000103)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes pueden encender combustibles, produciendo un incendio. El incendio puede ocasionar la muerte o lesiones graves. (000110)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108

(000108)

Es una violación del Código de recursos públicos de California (California Public Resources Code), Sección 4442, usar u operar el motor en tierras cubiertas de bosque, maleza o pasto excepto si el sistema de escape cuenta con un supresor de chispas, tal y como se define en la Sección 4442, y éste se mantiene en condiciones de trabajo eficaces. Otros estados o jurisdicciones federales pueden tener leyes similares.

Accione la lavadora a presión únicamente en exteriores en una zona bien ventilada. Nunca accione la lavadora a presión en interiores, o en

un espacio cerrado. Esté atento a las aberturas y sistemas de ventilación de edificios donde el escape puede entrar durante el uso.

• Verifique que la lavadora a presión esté colocada sobre terreno nivelado para evitar volcar durante el funcionamiento.
• Use la unidad exclusivamente en exteriores. Verifique que los gases de escape no entren a una zona cerrada a través de ventanas, puertas, entradas de ventilación.

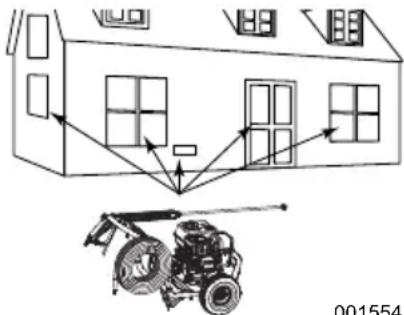

• Consulte la Imagen 3-1. Mantenga por lo menos 5 pies (1.5 m) de separación en todos los costados de la lavadora a presión, incluso hacia arriba, de viviendas y combustibles, cuando la esté utilizando.

Imagen 3-1. Cinco pies (1.5 m) de separación mínima

Transporte/inclinación de la unidad

No ponga en funcionamiento, no almacene ni transporte la unidad en un ángulo superior a 15 grados.

ADVERTENCIA

Lesiones/Daños al equipo. Coloque la varilla en el portador y verifique que el asa esté trabada en su lugar antes de mover. No hacerlo puede ocasionar la muerte, lesiones graves y daños al equipo. (000244)

Puesta en marcha de la lavadora a presión

NOTA: NO ponga en funcionamiento la lavadora a presión sin que haya un suministro de agua suficiente conectado. El daño al equipo a causa de no seguir esta instrucción NO será cubierto por la garantía.

1. Conecte el suministro de agua apropiado.

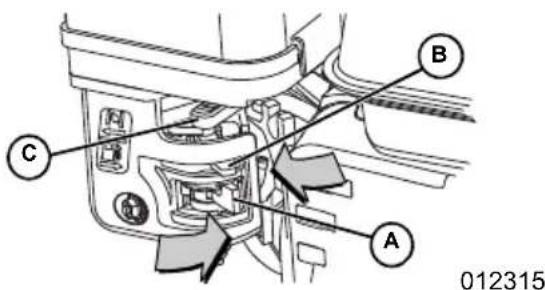

2. Consulte la Imagen 3-2. Mueva la válvula de combustible (A) a la posición ON.
3. Mueva la palanca del cebador (B) a la posición CERRADO.

NOTA: Para que el motor caliente arranque, la palanca del cebador (B) debería encontrarse en la posición MEDIO-ABIERTA o ABIERTA. Mueva la palanca del cebador a la posición cerrada si el motor no arranca en la posición MEDIO-ABIERTA o ABIERTA y, a continuación, intente arrancar el motor.

B C A 012315

Imagen 3-2. Válvula de combustible y cebador

1. Consulte la Imagen 3-2. Mueva la palanca de aceleración (C, si se incluye) a la posición FULL (conejo).
2. Consulte la Imagen 3-3. Gire el interruptor del motor a ON.

OFF ON 000128

Imagen 3-3. Interruptor del motor

ADVERTENCIA

Pérdida de visión. Se requiere el uso de gafas de seguridad al usar esta máquina. No usar gafas de seguridad puede ocasionar pérdida de visión permanente. (000101)

1. Alivie la presión de la pistola de pulverización.
2. Coloque el pie en la unidad para asegurarse de que no se mueve cuando tire de la cuerda de arranque.
3. Consulte la Imagen 3-4. Sujete firmemente el tirador de la cuerda. Tire lentamente hasta que sienta resistencia. Luego tire rápidamente para poner en marcha al motor.

ADVERTENCIA

Riesgo de la cuerda de arranque. La cuerda de arranque se puede retraer inesperadamente si la presión de agua no se alivió de la bomba apropiadamente, creando un contragolpe. El contragolpe puede ocasionar la muerte o lesiones graves. (000113)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la máquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (000117c)

Después del intento de arranque, si el motor falla al arrancar, apunte con la pistola hacia una dirección segura y apriete el gatillo de la pistola de pulverización para liberar alta presión.

Imagen 3-4. Arranque del motor con tirador y cuerda

1. Devuelva lentamente el tirador de la cuerda de arranque. NO deje que el tirador golpee contra la carcasa.
2. Consulte la Imagen 3-2. Cuando arranque el motor, mueva lentamente la palanca del cebador (B) a la posición ABIERTO a medida que el motor se calienta. Si el motor falla intermitentemente, mueva la palanca del cebador a la posición de CERRADO, luego a la ABIERTO.
3. Mueva la palanca de aceleración (C, si se incluye) a la posición Hight (Alto) para ajustar la velocidad del motor.
4. Si el motor falla en el arranque después de seis tirones, mueva la palanca del cebador (B) hacia la posición OPEN (Abierto) y repita los pasos 6 a 9.

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes pueden encender combustibles, produciendo un incendio. El incendio puede ocasionar la muerte o lesiones graves. (000110)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

Apagado de la lavadora a presión

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

IMPORTANTE: La pistola de pulverización atrapa agua a alta presión, aunque el motor esté parado y el agua desconectada. Siempre apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo de la pistola de pulverización para liberar la alta presión. Enganche el seguro del gatillo cuando no esté en uso.

1. Suelte el gatillo de la pistola de pulverización.
2. Gire el interruptor del motor a la posición OFF.
3. Cierre el suministro de agua.
4. Apriete el gatillo de la pistola de pulverización y libere el agua a alta presión.
5. Enganche el seguro de gatillo.

Aplicación de detergente

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

Lesiones personales. Riesgo de penetración de líquidos. No apunte con la pistola pulverizadora a personas, animales, dispositivos eléctricos o artículos frágiles. Mantenga la máquina fuera del alcance de los niños. En caso de no hacerlo, podría causar la muerte o lesiones graves. (000117c)

NOTA: NO use líquidos cáusticos con la lavadora a presión. Use SOLO detergentes seguros para lavadoras a presión. Siga toda las instrucciones del fabricante que aparecen en la etiqueta del detergente.

Aplique el detergente tal y como se especifica a continuación.

1. Verifique que esté instalada la boquilla negra para detergente.

NOTA: El detergente no se puede aplicar con una boquilla de alta presión (amarilla, blanca, verde o roja). Use solo la boquilla negra con el detergente.

1. Prepare la solución de detergente según lo requiera la tarea.

2. Inserte el filtro del extremo del tubo del sifón en la solución de detergente.

NOTA: Verifique que el tubo del sifón permanece sumergido totalmente en detergente mientras se está utilizando.

NOTA: Cuando inserte el tubo del sifón en la solución de detergente, procure que el tubo no entre en contacto con el silenciador. Si el tubo entra en contacto con el silenciador mientras se está utilizando, es posible que el tubo del sifón del detergente resulte dañado.

1. Ponga en marcha el motor.

2. Aplique detergente sobre una superficie seca. Comience en la porción inferior de la zona que va a ser lavada y vaya subiendo hacia arriba usando pasadas largas, uniformes y superpuestas.

IMPORTANTE: Lave con agua abundante el sistema de sifón detergente después de cada uso. Comuníquese con un concesionario autorizado o centro de servicio calificado si tiene alguna duda.

Enjuague

ADVERTENCIA

Riesgo de caídas. El uso de la máquina crea zonas mojadas y riesgos de disparo. Esté atento a las condiciones de la zona de trabajo. Una caída puede ocasionar la muerte o lesiones graves.

(000112)

ADVERTENCIA

Riesgo de caídas. No use esta máquina o cualquiera de sus componentes en superficies elevadas. Hacerlo puede ocasionar una caída, lesiones graves o la muerte. (000114)

1. Retire la boquilla negra para detergente de la lanza.

2. Seleccione e instale la boquilla de alta presión que desee.

3. Apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo para evacuar el detergente restante del sistema.
4. Mantenga la pistola de pulverización a una distancia segura de la zona que va a pulverizar.
5. Cuando use un chorro de alta presión, es posible que la pistola de pulverización rebote hacia atrás. Para evitar lesiones, sujete con firmeza la pistola de pulverización con ambas manos.
6. Aplique un chorro de alta presión a un área pequeña y, a continuación, inspeccione la superficie para comprobar si se han producido daños. Si observa que no se han producido daños, continúe enjuagando.
7. Comience en la parte superior de la zona que va a ser enjuagada, trabajando hacia abajo con la misma superposición de pasadas que la usada para limpiar.

Limpieza del tubo de sifón para detergente

Lave con agua abundante el tubo del sifón para detergente después de cada uso antes de parar el motor.

1. Coloque el tubo/filtro de sifón para detergente en un cubo de agua limpia.
2. Retire la boquilla de alta presión de la extensión de la boquilla.
3. Seleccione e instale la boquilla negra para detergente.
4. Lave durante 1-2 minutos.
5. Apague el motor.
6. Siempre apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo de la pistola de pulverización para liberar el agua retenida a alta presión. Enganche el seguro de gatillo.

Después de cada uso

NO permita que el agua quede en la unidad durante períodos prolongados. Los sedimentos o minerales se pueden depositar sobre piezas de la bomba y congelar la acción de la bomba. Siga estos procedimientos después de cada uso:

1. Apague el motor.
2. Cierre el suministro de agua.
3. Apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo para aliviar la presión atrapada.
4. Deje que el motor se enfríe.
5. Desconecte las mangueras de la pistola de pulverización y la salida de alta presión de la bomba. Vacíe el agua de las mangueras, pistola de pulverización y lanza. Use un trapo para limpiar los componentes.
6. Tire del tirador de la cuerda de arranque seis veces aproximadamente para quitar el líquido remanente de la bomba.
7. Cierre la válvula de combustible.
8. Almacene la unidad en una zona limpia y seca.

NOTA: Si la va a almacenar durante más de 30 días, consulte la sección Almacenamiento.

Sistema de enfriamiento automático (Alivio térmico)

Cuando la lavadora a presión funciona durante 3 a 5 minutos sin activación de la pistola de pulverización, el agua circulando en la bomba puede alcanzar la temperatura suficiente como para activar el sistema de alivio térmico. La bomba se enfría descargando el agua en el suelo.

Configuración de la presión ajustable (si tiene)

La bomba de la lavadora a presión viene equipada con una función que le permite ajustar la configuración de la presión. La bomba viene preconfigurada de fábrica para que alcance la presión más alta posible. Para que la presión disminuya, gire el mando de control de la presión en el sentido contrario a las agujas del reloj hasta que logre la presión que desee. Si gira el mando de control de la presión en el sentido de las agujas del reloj hasta que se detenga, la presión volverá a la configuración predeterminada de fábrica.

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento regular mejorará el rendimiento y prolongará la vida útil del motor/equipo. Generac Power Systems, Inc. recomienda que todo el trabajo de mantenimiento sea efectuado por un IASD (Independent Authorized Service Dealer, concesionario independiente de servicio autorizado). El mantenimiento regular, sustitución o reparación de los dispositivos y sistemas de control de emisiones puede ser efectuado por cualquier taller de reparaciones o mecánico elegido por el propietario. Sin embargo, para obtener servicio de garantía gratuito, el trabajo debe ser efectuado por un IASD. Vea la garantía de emisiones.

La garantía de la lavadora a presión no cubre elementos sometidos a abuso o negligencia por parte del operador. Para recibir el valor completo de la garantía, el operador debe mantener la lavadora a presión según las instrucciones de este manual, y también almacenar la unidad de la manera adecuada tal y como se detalla en Almacenamiento.

NOTA: Llame al 1-888-GENERAC (1-888-436-3722) con las preguntas que tenga acerca de la sustitución de componentes.

NOTA: Todo el mantenimiento y los ajustes requeridos deben efectuarse en cada estación tal y como se detalla en Programa de mantenimiento.

Programa de mantenimiento

Respete los intervalos de mantenimiento programado, lo que ocurra primero acorde al uso.

NOTA: Las condiciones adversas pueden requerir mantenimiento más frecuente.

Cada 5 horas

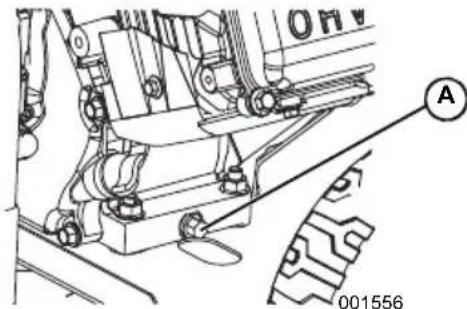

Cambio de aceite de motor

Cada 8 horas o diariamente

Inspección/limpieza del tamiz de entrada de agua*

Inspección de la manguera de alta presión

Inspección del tubo/filtro de sifón para detergente

Inspección de la pistola de pulverización y el conjunto para comprobar si hay fugas

Limpieza de residuos

Inspección del nivel de aceite de motor

Cada 20 horas o cada año

Cambio de aceite de motor**

Cada 50 horas o cada año

Inspección/limpieza del filtro de aire**

Inspección del silenciador y supresor de chispas*

Cada 100 horas o cada año

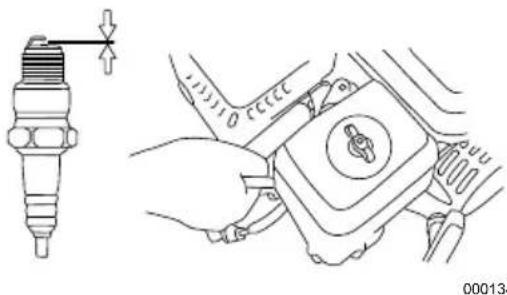

Mantenimiento de la bujía

** Efectuar el mantenimiento más frecuentemente en condiciones de suciedad o polvo.

Aceite de la bomba (Unidades triples)

Cambie el aceite de la bomba cada 50 horas de funcionamiento.

1. Limpie la zona alrededor del tapón de vaciado de aceite (A).
2. Consulte la Imagen 4-1. Retire el tapón de vaciado de aceite. Drene completamente.
3. Coloque el tapón de vaciado de aceite. No lo apriete en exceso.
4. Limpie el área alrededor de la varilla de medición de aceite (B).
5. Consulte la Imagen 4-2. Rellene la bomba con aceite SAE 30 o 10W-40 sin detergente. El nivel de aceite debe estar entre las marcas L y H de la varilla cuando el respiradero está atornillado. NO LO LLENE EN EXCESO.
6. Coloque la varilla de medición de aceite hasta que quede bien apretada.
7. Limpie el aceite que haya podido quedar derramada.

B A

001539
Imagen 4-1. Vaciado del aceite de la bomba

Aceite de la bomba (Bombas que no necesitan mantenimiento)

NO intente realizar ninguna tarea de mantenimiento del aceite en la bomba. La bomba viene engrasada y sellada de fábrica. No es necesario realizar ninguna tarea de mantenimiento adicional durante la vida útil de la bomba.

Mantenimiento preventivo

La suciedad o los residuos pueden causar funcionamiento incorrecto y daños en el equipo. Limpie la lavadora a presión diariamente o antes de cada uso. Mantenga la zona alrededor y detrás del silenciador sin residuos de combustible. Inspeccione todas las aberturas de aire de enfriamiento en la lavadora a presión.

• Use un paño húmedo para limpiar las superficies exteriores.
• NO inserte ningún objeto a través de las aberturas de aire de enfriamiento.
• Use un cepillo de cerdas suaves para aflojar la suciedad, aceite, etc. compactada.
• Use una aspiradora para recoger la suciedad y residuos sueltos.

Inspección y limpieza del tamiz de entrada

Inspeccione el tamiz en la entrada de agua de la bomba. Limpie el tamiz obstruido y sustitúyalo si está dañado.

Inspección de las mangueras de alta presión

Las mangueras de alta presión pueden desarrollar fugas como producto del desgaste, dobleces o mal uso. Inspeccione las mangueras antes de cada uso. Inspeccione en busca de cortes, fugas, abrasiones, protuberancias, y daños o desplazamiento de los acoplamientos. Si existen estas condiciones, sustituya la manguera de inmediato.

NOTA: NO repare una manguera de alta presión. Sustituya con una manguera que cumpla o exceda la presión nominal máxima de la unidad.

Inspección del tubo de sifón para detergente

Inspeccione el filtro en el tubo para detergente y límpielo si está obstruido. El tubo debe ajustar apretadamente en el adaptador dentado para conexión. Examine el tubo en busca de fugas o desgarros. Sustituya el filtro o el tubo si alguno está dañado.

Inspección de la pistola de pulverización

NOTA: Sustituya la pistola de pulverización de inmediato si falla en cualquiera de los pasos de la prueba.

Imagen 4-3. Prueba de la pistola de pulverización (típica)

1. Verifique que la conexión de la manguera de la pistola de pulverización sea correcta.
2. Apriete y suelte el gatillo.
   NOTA: Al soltarlo, el gatillo debe volver a su lugar y quedar trabado por la fuerza del resorte.

Mantenimiento de la boquilla

Una sensación de pulsación sentida al apretar el gatillo de la pistola de pulverización puede ser causada por presión excesiva de la bomba. Las causas típicas de presión excesiva de la bomba son la obstrucción o restricción de la boquilla. Limpie la boquilla inmediatamente como sigue:

ADVERTENCIA

Inyección de líquido a presión. Esta máquina genera flujos de líquido a alta presión que pueden penetrar en la piel. El líquido a presión, si penetra en la piel, puede ocasionar la muerte o lesiones graves.

(000106b)

1. Apague el motor y cierre el suministro de agua.

NOTA: Mantenga la manguera de alta presión conectada a la bomba y a la pistola de pulverización mientras el sistema está presurizado.

1. Alivie la presión de agua de la pistola de pulverización.
2. Retire la boquilla de la lanza.
3. Consulte la imagen 4-4. Use un sujetapapeles para retirar los residuos.
4. Consulte la Imagen 4-5. Retire la lanza de la pistola de pulverización y lave completamente en sentido inverso.
5. Coloque la boquilla en la lanza.
6. Instale la lanza en la pistola de pulverización.

Imagen 4-4. Retiro de residuos

Imagen 4-5. Lavado de la lanza en sentido inverso

1. Verifique que la manguera esté conectada a la entrada de agua de la bomba y que la manguera de alta presión esté conectada a la pistola de pulverización y a la bomba.
2. Abra el agua.
3. Ponga en marcha el motor.
4. Pruebe la lavadora a presión para que funcione con cada boquilla de conexión rápida.

Mantenimiento del motor Recomendaciones sobre el aceite de motor

Para mantener la garantía del producto, el aceite de motor se debe mantener conforme a las recomendaciones de este manual. Para su comodidad, el fabricante tiene disponibles kits de mantenimiento para usar en este producto que incluyen aceite de motor, filtro de aceite, filtro de aire, bujía(s), una toalla de taller y embudo. Estos kits se pueden obtener de un Concesionario de servicio autorizado independiente (IASD).

Se recomienda usar solo aceites detergentes de alta calidad clasificados para el mantenimiento tipo SJ o con una calidad superior. NO utilice aditivos especiales.

El clima determina la viscosidad apropiada del aceite de motor. Vea el cuadro para seleccionar la viscosidad correcta.

00013C

Imagen 4-6. Viscosidad del aceite

* Por debajo de 50 °F (10 °C) el uso de SAE 30 dará como resultado un arranque irregular.
** Por encima de 80 °F (27 °C), el uso de 10W30 puede causar incremento en el consumo de aceite. Inspeccione el nivel de aceite más frecuentemente.

Inspección del nivel de aceite de motor

Inspeccione el nivel de aceite de motor antes de cada uso, o cada 8 horas de funcionamiento.

1. Coloque la lavadora a presión en una superficie nivelada.
2. Limpie la zona alrededor de la abertura de llenado aceite.
3. Consulte la Imagen 4-7. Retire el tapón de llenado de aceite y limpie la varilla de medición.

Imagen 4-7. Llenado de aceite de motor

1. Consulte la Imagen 4-8. Enrosque la varilla de medición dentro de la boca de llenado. Verifique que el nivel de aceite en la varilla de medición es correcto.

Imagen 4-8. Nivel de aceite

1. Añada el aceite de motor recomendado según sea necesario.
2. Cambie el tapón de llenado y apriete con la mano.

NOTA: Algunas unidades tienen más de una ubicación de llenado de aceite. En estos casos, solo es necesario usar uno de los puntos de llenado de aceite.

Cambio de aceite de motor

Cuando use la lavadora a presión en condiciones extremas de suciedad o polvo, o en clima extremadamente caluroso, cambie el aceite más frecuentemente.

NOTA: No contamine. Conserve los recursos. Devuelva el aceite usado a los centros de recolección.

Cambie el aceite mientras el motor aún está caliente del funcionamiento, como sigue:

1. Coloque la lavadora a presión en una superficie nivelada.
2. Desconecte el cable de bujía de la bujía y coloque el cable donde no pueda hacer contacto con la bujía.
3. Limpie la zona alrededor de la abertura de punto de llenado de aceite y del tapón de vaciado de aceite.
4. Retire la tapa de llenado de aceite.
5. Consulte la Imagen 4-9. Retire el tapón de vaciado de aceite (A) y vacíe el aceite completamente en un recipiente adecuado.
6. Instale el tapón de vaciado de aceite y apriételo con seguridad.
7. Consulte la Imagen 4-8. Vierta el aceite lentamente en la abertura de llenado de aceite hasta que el nivel de aceite esté entre las marcas L y H en la varilla de medición. NO lo llene en exceso.
8. Coloque el tapón de llenado y apriete con la mano.
9. Limpie el aceite que haya podido quedar derramada.
10. Deseche apropiadamente el aceite conforme a todos los reglamentos correspondientes.

001556

Imagen 4-9. Tapón de vaciado de aceite

Filtro de aire

El motor no funcionará correctamente y se puede dañar si lo usa con un depurador de aire sucio. Realice el mantenimiento del depurador de aire más frecuentemente en condiciones de suciedad o polvo.

Para efectuar el mantenimiento del depurador de aire:

1. Quite la cubierta del depurador de aire.
2. Retire el o los elemento(s) de filtro.
3. Inspeccione el o los elemento(s) del filtro y sustituya si es necesario. Para pedir repuestos, comuníquese con Servicio al cliente de Generac llamando al 1-888-GENERAC (888-436-3722) para obtener el nombre del concesionario de servicio autorizado independiente más cercano.
4. Limpie el elemento de espuma del filtro con agua jabonosa tibia. Enjuague y deje secar completamente. Sumerja en aceite limpio y escurra el aceite que sobre.
5. Golpee levemente el elemento del filtro de papel varias veces sobre una superficie dura para quitar la suciedad. También se puede usar aire comprimido (que no exceda 30 psi [207 kPa]) para soplar a través del elemento del filtro desde el interior.
6. Use un trapo limpio húmedo para quitar la suciedad del interior de la cubierta del depurador de aire.

7. Coloque el o los elemento(s) del filtro de aire limpiado o nuevo en su lugar. Verifique que la junta esté en su lugar (si tiene).

8. Instale la cubierta del depurador de aire. Apriete con seguridad los tornillos o fijaciones del depurador de aire.

Mantenimiento de la bujía

Para efectuar el mantenimiento de la bujía:

1. Limpie la zona alrededor de la bujía.

2. Retire e inspeccione la bujía.

3. Consulte la Imagen 4-10. Inspeccione la separación de electrodos con un calibre de espesores de alambre y sustituya la bujía si la separación (A) no está dentro de las especificaciones listadas en la Hoja de especificaciones del producto.

NOTA: Sustituya la bujía si los electrodos están picados, quemados o la porcelana está rajada. Use SOLAMENTE la bujía de repuesto recomendada. Vea la Hoja de especificaciones del producto.

1. Instale la bujía apretando con la mano y apriete 3/8 a 1/2 vuelta adicional usando una llave para bujías.

Inspección de la chispa del motor

ADVERTENCIA

Arranque accidental. Desconecte el cable de la bujía cuando trabaje en la unidad. No hacerlo puede provocar la muerte o lesiones graves.

(000102)

1. Desconecte el cable de la bujía de la bujía.
2. Fije el cable de bujía donde no pueda hacer contacto con la bujía.
3. Pruebe la bujía con el probador de bujías aprobado.

NOTA: NO inspeccione la chispa con la bujía retirada.

Inspección del silenciador y supresor de chispas

NOTA: Es una violación del Código de recursos públicos de California (California Public Resources Code), Sección 4442, usar u operar el motor en tierras cubiertas de bosque, maleza o pasto excepto si el sistema de escape cuenta con un supresor de chispas, tal y como se define en la Sección 4442, y éste se mantiene en condiciones de trabajo eficaces. Otros estados o jurisdicciones federales pueden tener leyes similares.

NOTA: Use ÚNICAMENTE piezas de repuesto de equipo original.

Inspeccione el silenciador en busca de rajaduras, corrosión u otros daños. Retire el supresor de chispas, si tiene, e inspecciónelo para comprobar si hay daños o bloqueo con carbón.

NOTA: Llame al 1-888-GENERAC (1-888-436-3722) con las preguntas que tenga acerca de la sustitución de componentes.

Inspección del tamiz del supresor de chispas (si tiene)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

1. Consulte la Imagen 4-11. Suelte las fijaciones (A) y retire el protector de calor del silenciador.
2. Consulte la Imagen 4-12. Suelte las fijaciones (B) y retire el supresor de chispas del silenciador.
3. Inspeccione el supresor de chispas. Sustitúyalo si está rasgado, perforado o dañado de alguna u otra forma.
4. Si el tamiz no se encuentra dañado, límpielo con algún disolvente comercial y vuelva a colocarlo.

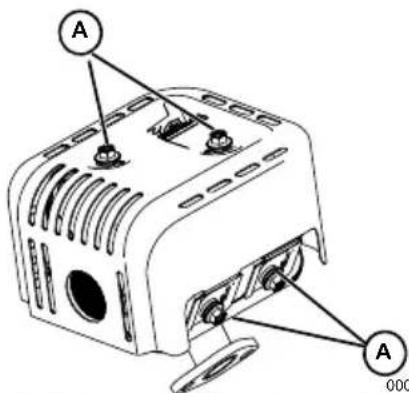

Imagen 4-11. Fijaciones del protector de calor

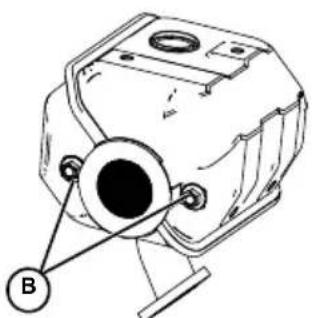

Imagen 4-12. Fijaciones del supresor de chispas

Almacenamiento

General

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos. Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo ocasionará la muerte o lesiones graves. (000105)

ADVERTENCIA

Riesgo de incendio. Verifique que la máquina se haya enfriado apropiadamente antes de instalar una cubierta y almacenar la máquina. Las superficies calientes pueden ocasionar un incendio. (000109)

• NO coloque una cubierta para almacenamiento sobre una lavadora a presión caliente. Permita que la unidad se enfríe a temperatura ambiente antes de almacenarla.
• NO almacene combustible de una estación a otra excepto que esté tratado apropiadamente.
• Sustituya el recipiente de combustible si hay oxidación. El óxido en el combustible causa problemas en el sistema de combustible.
• Cubra la unidad con una cubierta protectora adecuada resistente a la humedad.
• Almacene la unidad en una zona limpia y seca.
• Siempre almacene la lavadora a presión y el combustible alejados del calor y las fuentes de encendido.

Preparación del sistema de combustible para almacenamiento

El combustible almacenado más de 30 días puede deteriorarse y dañar los componentes del sistema de combustible. Mantenga el combustible fresco, use estabilizador de combustible siguiendo las instrucciones del envase.

Si se añade estabilizador de combustible al sistema de combustible, prepare y haga funcionar el motor conforme a las especificaciones que se muestran en Puesta en marcha de la lavadora a presión. Ponga en marcha el motor durante 2 minutos para que el estabilizador circule por el sistema de combustible. El combustible preparado adecuadamente se puede almacenar hasta 24 meses.

NOTA: Si el combustible no ha sido tratado con estabilizador de combustible, debe vaciarse en un recipiente aprobado. Haga funcionar el motor hasta que pare por falta de combustible. Se recomienda el uso de un estabilizador de combustible en el recipiente de almacenamiento para mantener el combustible fresco.

Preparación del motor para el almacenamiento

1. Cambie el aceite de motor.
2. Retire la bujía.
3. Vierta una cuchara sopera (5-10 cc) de aceite de motor limpio o pulverice un agente protector adecuado en el cilindro.
4. Tire de la cuerda de arranque manual varias veces para distribuir el aceite en el cilindro.
5. Instale la bujía.
6. Tire lentamente hasta que sienta resistencia. Esto cerrará las válvulas de manera que la humedad no pueda ingresar en el cilindro del motor. Suelte lentamente la cuerda de arranque manual.

Cambio de aceite

Cambie el aceite de motor antes de almacenarlo. Consulte Cambio de aceite de motor.

Preparación de la bomba para el almacenamiento

NOTA: Si no se usa la lavadora a presión durante más de 30 días, prepare el motor y la bomba para su almacenamiento.

Proteja la unidad de las temperaturas de congelamiento. No hacerlo dañará permanentemente la bomba y la unidad se volverá inoperable. El daño por congelamiento no está cubierto por la garantía.

Proteja la unidad de las temperaturas de congelamiento de la manera siguiente:

1. Apague el motor.
2. Cierre la válvula de combustible.
3. Cierre el suministro de agua.
4. Apunte la pistola de pulverización hacia una dirección segura y apriete el gatillo para aliviar la presión atrapada.

5. Deje que el motor se enfríe.

6. Desconecte las mangueras de la pistola de pulverización y la salida de alta presión de la bomba. Vacíe el agua de las mangueras, pistola de pulverización y lanza. Use un trapo para limpiar los componentes.

7. Vacíe la bomba de todos los líquidos restantes.

8. Tire del tirador de la cuerda de arranque seis veces aproximadamente para quitar el líquido remanente de la bomba.

9. Prepare la bomba para el invierno con Generac Pump Shield™. Esto minimiza los daños por congelación y lubrica los pistones y juntas.

NOTA: Si Generac Pump Shield™ no está disponible, conecte una parte de manguera de jardín de 3 pies (1 m) en el adaptador de entrada de agua. Vierta RV-antifreeze (anticongelante sin alcohol) en la manguera. Tire del tirador de la cuerda de arranque dos veces. Desconecte la manguera.

Almacene la unidad en una zona limpia y seca.

Resolución de problemas

Problema Causa Corrección
La bomba falla en la producción de presión, presión errática, vibración, pérdida de presión, bajo volumen de agua.	1. Está instalada la boquilla de baja presión2. La entrada de agua está obstruida.3. Suministro de agua inadecuado.4. Manguera de entrada doblada o con fugas.5. Tamiz de entrada de la manguera obstruido.6. El suministro de agua está por encima de 100°F (38°C).7. La manguera de alta presión está obstruida o tiene fugas.8. Fugas de la pistola de pulverización.9. La boquilla está obstruida.10. La bomba falla.	1. Sustituya con una boquilla de alta presión.2. Limpie la entrada.3. Provea un flujo de agua adecuado.4. Enderece la manguera de entrada, emparche las fugas.5. Inspeccione y limpie el tamiz de la manguera de entrada.6. Provea un flujo de agua más frío.7. Libere las obstrucciones o sustituya la manguera.8. Sustituya la pistola de pulverización.9. Limpie la boquilla.10. Comuníquese con un concesionario de servicio autorizado independiente.
El detergente no se mezcla con la pulverización.	1. El tubo para sifón de detergente no está sumergido.2. El tubo/filtro para sifón de detergente está obstruido o rajado.3. Está instalada la boquilla de alta presión.	1. Inserte el tubo para sifón de detergente en detergente.2. Limpie o sustituya el filtro/tubo para sifón de detergente.3. Instale la boquilla de baja presión.
El motor funciona bien sin carga, pero tiende a pararse cuando se aplica carga.	Velocidad del motor muy lenta.	Comuníquese con un concesionario de servicio autorizado independiente.
El motor no se pone en marcha, o se pone en marcha y funciona en forma irregular.	1. Filtro de aire sucio.2. Combustible agotado.3. Combustible deteriorado.4. Cable de bujía no conectado a la bujía.5. Bujía averiada.6. Agua en el combustible.7. Mezcla de combustible excesivamente rica.8. Nivel de aceite bajo (unidades con sistema de apagado por nivel bajo de aceite).9. Cebador en posición ON.	1. Limpie o sustituya el filtro de aire.2. Llene el tanque de combustible.3. Sustituya con combustible nuevo.4. Conecte el cable a la bujía.5. Cambie la bujía.6. Vacíe el tanque de combustible, sustituya con combustible nuevo.7. Comuníquese con un concesionario de servicio autorizado independiente.8. Llene el cárter.9. Coloque el cebador en la posición OFF.
El motor se para durante el funcionamiento.	No hay combustible. Llene el tanque de combustible.	No hay combustible.
Falta de potencia del motor. Filtro de aire sucio. Sustituya el filtro de aire.

Esta página se ha dejado en blanco de manera intencionada.

Esta página se ha dejado en blanco de manera intencionada.

Pieza N° 0L5087

Rev. C 03/03/2021

Reservados todos los derechos

Las especificaciones están sujetas a cambios sin previo aviso.

No se permite la reproducción en ningún formato sin

el consentimiento previo por escrito de Generac

Power Systems, Inc.

GENERAC®

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com
