MANUAL DE USUARIO 305832 CSL

Grazie per aver scelto questo prodotto. Para que pueda disfrutar durante mucho tiempo del dispositivo adquirido, le recomendamos que lea atentamente las siguientes instrucciones. Antes de la puesta en servicio de la mercancía suministrada, compruebe que esté completa e intacta.

1. Volumen de suministro

• Aparato de medición de costes energéticos
• Instrucciones

2. Datos técnicos

Tensión eléctrica 230 V CA 50 Hz
Intensidad máxima de la corriente 16 amperios
Potencia máxima 3680 Watt
Alimentación de la memoria de datos 2x pilas de tipo LR44 (no incluidas)
Memoria de datos Aa pilas en caso de caídas de corriente
Temperatura ambiente 0-40°C

3. Modo de uso

Al poner en funcionamiento el aparato por primera vez, compruebe de nuevo el estado del producto, de los componentes y su funcionamiento. Saque el producto del embalaje y quite la tira de plástico que sobresale del compartimento para las pilas en la parte posterior del aparato. A continuación, conecte al aparato de medición los dispositivos eléctricos cuyo consumo de energía desee registrar. Enchufe el aparato de medición de costes energéticos a una toma de corriente con toma de tierra debidamente instalada. El aparato está listo para ser utilizado. Encontrará información detallada sobre el uso y las opciones de configuración en los apartados siguientes de estas instrucciones.

¡Atención! La medición del tiempo se detiene cuando el valor es inferior a 2 W.

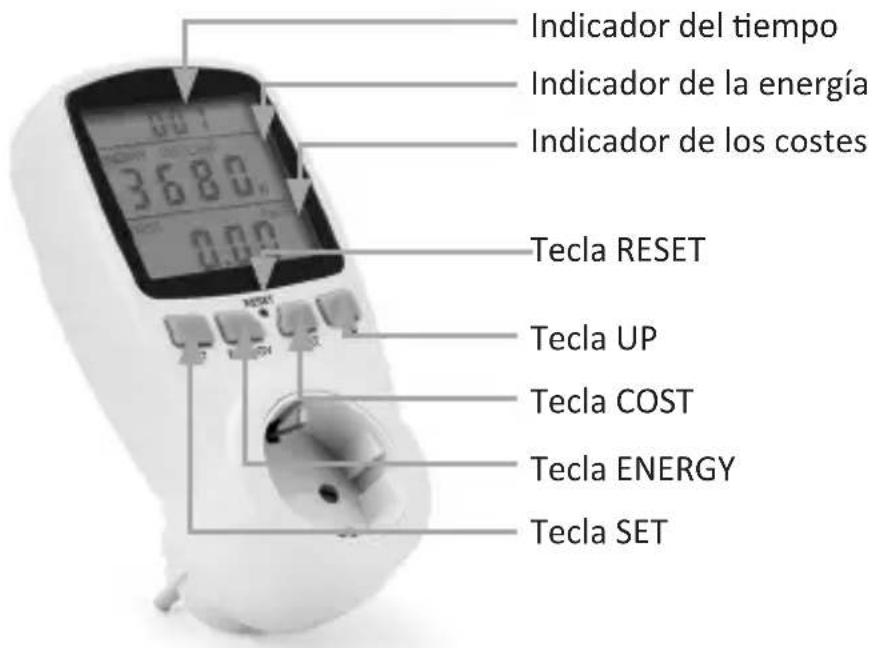

4. Indicadores y controles

Indicador del tiempo Indicador de la energía Indicador de los costes 3680 Tecla RESET Tecla UP Tecla COST Tecla ENERGY Tecla SET

4.1 Indicador del tiempo

El indicador del tiempo muestra el tiempo durante el cual se ha producido un consumo de energía. Preste atención a los siguientes puntos:

• si el tiempo medido hasta el momento es inferior a un hora, este se mostrará en formato "Minutos: Segundos".
• si el tiempo medido hasta el momento es superior a un hora, este se mostrará en formato "Horas: Minutos".
• el recuento vuelve a empezar desde cero transcurridas 24 horas. El valor "Day" (día) de la pantalla COSTE aumenta en un número.
• El consumo energético del aparato conectado debe suponer, como mínimo, 2 W para que la medición del tiempo continúe.

Pulse los botones "SET "+"ENERGY" para reajustar la hora.

4.2 Indicador de la energía

El indicador de la energía ofrece mucha información. La tabla a continuación presenta un resumen de los distintos valores mostrados: Si el consumo energético supera el límite de sobrecarga, la palabra "OVERLOAD" parpadea.

Indicador en pantalla	Valor mostrado
V Tensión eléctrica
A Intensidad de la corriente
Hz Frecuencia
POWER FACTOR Factor de potencia
OVERLOAD + W Límite de sobrecarga en W
W Rendimiento

4.3 Indicador del coste

El indicador de los costes ofrece mucha información. La tabla a continuación presenta un resumen de los distintos valores mostrados: Pulse las teclas “SET” y “COST” al mismo tiempo para restablecer los valores de los costos de energía registrados.

Indicador en pantalla	Valor mostrado
kWh Kilovatios por	hora
COST + kWh Precio	del kilovatio por hora
Day	Tiempo (en días) durante el cual se ha consumido energía;el valor aumenta en una cifra cuando el indicador del tiempo cuenta 24 horas)
Kg CO2 Emisión de	CO2 (1 kWh equivale a 0,998 kg de CO2)
COST	Costes energéticos (kilovatio por hora x precio por kilovatio por hora)

4.4 Teclas

La tabla a continuación presenta un resumen de las funciones de las teclas:

SET	Cambiar entre la información mostrada en los indicadores de la energía y de los costesSeleccionar el valor que desea cambiar en la configuración del precio de la energía o del límite de sobrecarga
ENERGY	Cambiar entre la información mostrada en el indicador de la energíaPulsado durante 3 segundos, permite configurar el límite de sobrecarga
COST	Cambiar entre la información mostrada en el indicador de los costesPulsado durante 3 segundos, permite configurar el precio de la energía
UP	Cambiar el valor seleccionado en la configuración del precio de la energía o del límite de sobrecarga
RESET	Restablece el aparato en caso de se produzca un error en un indicador o si no reacciona al pulsar las teclas

5. Configurar el precio de la energía

• Si el medidor de costes de energía no se pone en funcionamiento, mantenga pulsada la tecla Reset durante unos segundos.
• Si no se utiliza durante un periodo prolongado de tiempo, la pila recargable interna se descarga. Cada 3 meses, enchufe el medidor de costes de energía durante

• Pulse y mantenga pulsada la tecla Cost durante aprox. 3 s para introducir el precio actual de la corriente para un kilovatio-hora. El indicador Cost/KWh se enciende y parpadea.

• Con la tecla Set, seleccione la posición que desee introducir.

• Mediante la tecla Up, seleccione el valor deseado.
• Pulse la tecla Cost para guardar el valor introducido y abandonar el modo de introducción de datos.

5.1 Configurar el límite de sobrecarga

Indicación: El aparato de medición de costes energéticos se ha diseñado para una potencia máxima de 3680 W. No configure el límite de sobrecarga por encima de este valor y no conecte ningún dispositivo cuyo valor de consumo energético sea superior a 3680 W.

Si el consumo energético supera el límite de sobrecarga, la palabra “OVERLOAD” parpadea en el indicador de la energía.

6. Características del entorno

Altura hasta 2000m
Temperatura de 5°C a 40°C
Humedad relativa	• hasta 30°C: máximo 80 %• 30°C-40°C: máximo 50 %
Sobretensión temporal CAT II
Grado de contaminación 2

7. Declaración de garantía

El fabricante ofrece una garantía sobre la fabricación y los materiales de este producto de 2 años. Las reparaciones incluidas en la garantía solo pueden realizarse por un servicio de atención al cliente autorizado. Debe presentarse el tique de compra original como prueba. Quedan excluidos de esta garantía: desgaste normal, modificaciones y cambios, daños causados por negligencia, influencia externa, utilizaciones para las que el producto no se haya concebido o productos desmontados parcial o totalmente.

Atención!

8. Indicaciones de uso importantes

• Utilice el aparato solo en interiores.
• No conecte aparatos de medición entre sí.
• El aparato solo está libre de carga mientras está desconectado del enchufe. Utilice el aparato únicamente cuando esté seco.
• No debe sobrepasarse la potencia eléctrica máxima indicada.
• Este producto no requiere ningunas condiciones de ventilación específicas. Por motivos de seguridad, asegúrese de que el producto no quede cubierto por edredones u objetos similares mientras está en funcionamiento.
• Si el instrumento no se utiliza durante un período de tiempo prolongado o si los valores medidos son incorrectos, las pilas pueden estar agotadas. En este caso, reemplácelos.

9. Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.

Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

10. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente.

Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.

11. Indicaciones sobre eliminación de baterías

En relación con la distribución de baterías o con el suministro de aparatos que contienen baterías, el ofertador está obligado a indicar al cliente lo siguiente: El cliente como usuario final está obligado por ley a devolver las baterías usadas. Puede devolver gratuitamente las baterías viejas, que el ofertador utiliza o ha utilizado como baterías nuevas en el surtido, al almacén de distribución (dirección de distribución) del ofertador. Los símbolos que figuran en las baterías tienen los siguientes significados: Pb = batería contiene más de 0,004 porcientos de masa de plomo, Cd = batería contiene más de 0,002 porcientos de masa de cadmio, Hg = batería contiene más de 0,0005 porcientos de masa de mercurio.

El símbolo del contenedor de basura tachado significa que la batería no debe ser depuesta en la basura doméstica.

Directiva WEEE: 2012/19/EU N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 305832 / 300792 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
