COLORdash Par H12IP - Proyector de luz Chauvet - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato COLORdash Par H12IP Chauvet en formato PDF.
| Tipo de producto | Proyector LED IP65 |
| Marca | Chauvet |
| Modelo | COLORdash Par H12IP |
| Alimentación | 100-240 VCA, 50/60 Hz (universal) |
| Temperatura ambiente máxima | 45 °C |
| Índice de protección | IP65 |
| Fuentes de luz | LED RGBWA+UV (rojo, verde, azul, ámbar, blanco, ultravioleta) |
| Número de canales DMX | 6, 8 o 13 canales (personalidades seleccionables) |
| Protocolos compatibles | DMX512, RDM, modo Maestro/Esclavo |
| Control local | Menú integrado con pantalla LCD y botones de navegación |
| Dimmer | Sí, con curvas de atenuación seleccionables (Off, Dimmer 1-3) |
| Estroboscopio | Sí, ajustable de lento a rápido |
| Programas automáticos | 5 programas predefinidos (Auto 1 a 5) |
| Temperatura de color | Preajustes blanco cálido, neutro, luz diurna, cabeza móvil blanco |
| Balance de blancos | Ajuste manual para cada LED (R, V, B, A, W, UV) de 125 a 255 |
| Frecuencia LED (PWM) | Seleccionable: 600 Hz, 1200 Hz, 2000 Hz, 4000 Hz, 6000 Hz, 25 kHz |
| Conexiones de alimentación | Seetronic Powerkon IP65 (entrada/salida) |
| Conexiones DMX | XLR de 5 pines (entrada/salida) |
| Accesorios incluidos | Cable de alimentación Powerkon IP65, manual de referencia |
| Montaje | Soporte de montaje orientable, fijación por clip, eslinga de seguridad obligatoria en altura |
| Seguridad | No mirar la fuente de luz, carcasa caliente en funcionamiento, no sumergir, usar cable de seguridad en altura |
| Limpieza y mantenimiento | Desconectar antes de limpiar, usar un paño húmedo, no usar disolventes |
| Reparabilidad | No contiene piezas reparables por el usuario. La fuente de luz solo debe ser reemplazada por el fabricante o un técnico calificado. |
Preguntas frecuentes - COLORdash Par H12IP Chauvet
Preguntas de los usuarios sobre COLORdash Par H12IP Chauvet
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Proyector de luz en formato PDF gratis! Encuentra tus instrucciones COLORdash Par H12IP - Chauvet y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. COLORdash Par H12IP de la marca Chauvet.
MANUAL DE USUARIO COLORdash Par H12IP Chauvet
La Guía de Referencia Rápida (GRR) del COLORdash Par-H12 IP contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com fpara información más detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de Seguridad
- Este producto debe colocarse de forma que la fuente de luz se encuentre a más de 2,9 m de distancia de los ojos de cualquier persona.
- Sustituya los cables dañados SOLO con cables idénticos o equivalentes, disponibles a través del fabricante o de su agente de servicio.
- Solo el fabricante, su agente de servicio o un técnico de similar cualificación deben reemplazar la fuente de luz contenida en este producto.
- Este producto está destinado exclusivamente a un uso profesional.
- NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- NO mire a la fuente de luz cuando el producto esté encendido.
- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
-
No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:
-
Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).
- Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
- Lugares proclives a inundaciones o a ser sepultados por la nieve.
-
Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.
-
USE un cable de seguridad cuando monte este producto en lo alto.
- NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados. - NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.
Qué va Incluido
• COLORdash Par-H12 IP • Guía de Referencia Rápida
- Seetronic Powerkon IP65 cable de alimentación
Corriente Alterna
Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.
Alimentación en Cadena
Puede enlazar hasta 11 productos COLORdash Par-H12 IP a 100 V, 14 a 120 V, 23 a 208, 25 a 230, o 26 a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado
Enchufe CA
| Conexión | Cable (EE.UU.) | Cable (Europa) | Color del tornillo |
| CA Cargado Negro | Marrón Amarillo/Latón | ||
| CA Neutro Blanco Azul Plata | |||
| CA Tierra Verde/Amarillo | Verde/Amarillo | Verde |
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.
Enlace DMX
El COLORdash Par-H12 IPfuncionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.
Conexión DMX
El COLORdash Par-H12 IP usa una conexión de datos DMX normal para sus personalidades: 6Ch, 8Ch, y 13Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.
Cuando utilice este producto en exteriores con ambiente tipo IP65, asegúrese de usar cables de datos con protección IP65 (o superior) y de proteger los puertos que no se usen colocando tapas IP65.
Conexión Maestro/Esclavo
El COLORdash Par-H12 IP usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.
RDM (gestión remota del dispositivo)
Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORdash Par-H12 IP admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

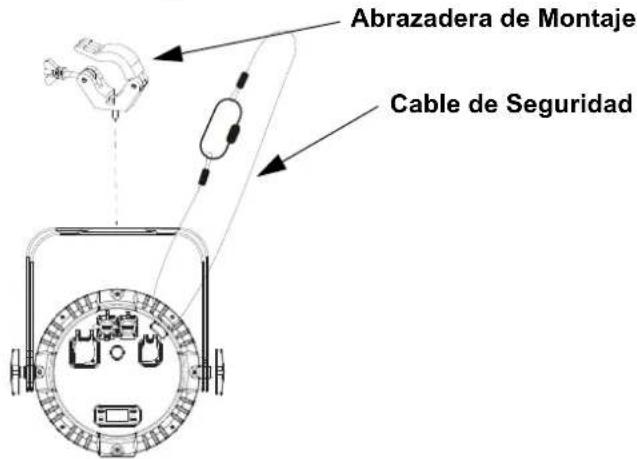

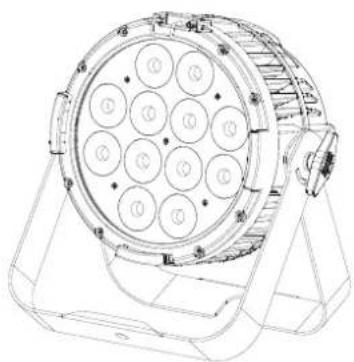

Diagrama de Montaje del Producto
Descripción del Panel de Control
| Botón Función | |
| Sale del menú o función actual | |
| Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada | |
| Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función | |
| Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función |
Código de acceso
Después de que se le solicite, introduzca el siguiente código de acceso pulsando:
Este código no se puede cambiar y se debe usar cuando se le solicite.
Mapa de Menú
| Nivel Principal | Niveles de Programación Descripción | ||
| DMX Address 001-512 | Selecciona la dirección DMX (canal restringido a la personalidad elegida) | ||
| DMX Channel | 6 CH 6 canales: control RVABÁ+UV | ||
| 8 CH | 8 canales: atenuador, RVABÁ+UV, estroboscopio | ||
| 13CH | 13 canales: atenuador, RVABÁ+UV, estroboscopio, macro de color/ equilibrio de blancos, programas automáticos, velocidad automática, velocidad atenuador | ||
| Nivel Principal | Niveles de Programación | Descripción | |
| Static Fixed Color | R Rojo | ||
| G Verde | |||
| B Azul | |||
| A Ámbar | |||
| W Blanco | |||
| P Ultravioleta (UV) | |||
| RG Rojo/Verde | |||
| RB Rojo/Azul | |||
| RA Rojo/Ámbar | |||
| RW Rojo/Blanco | |||
| RP Rojo/UV | |||
| GB Verde/Azul | |||
| GA Verde/Ámbar | |||
| GW Verde/Blanco | |||
| GP Verde/UV | |||
| BA Azul/Ámbar | |||
| BW Azul/Blanco | |||
| BP Azul/UV | |||
| AW Ámbar/Blanco | |||
| AP Ámbar/UV | |||
| WP Blanco/UV | |||
| RGB Rojo/Verde/Azul | |||
| RGA Rojo/Verde/Ámbar | |||
| RGW Rojo/Verde/Blanco | |||
| RGP | Rojo/Verde/UV | ||
| RBA | Rojo/Azul/Ámbar | ||
| RBW | Rojo/Azul/Blanco | ||
| RBP | Rojo/Azul/UV | ||
| RAW | Rojo/Ámbar/Blanco | ||
| RAP | Rojo/Ámbar/UV | ||
| RWP Rojo/Blanco/UV | |||
| GBA Verde/Azul/Ámbar | |||
| GBW Verde/Azul/Blanco | |||
| GBP | Verde/Azul/UV | ||
| GAW Verde/Ámbar/Blanco | |||
| GAP | Verde/Ámbar/UV | ||
| GWP Verde/Blanco/UV | |||
| BAW | Azul/Ámbar/Blanco | ||
| Nivel Principal | Niveles de Programación | Descripción | ||
| Static | Fixed Color | BAP Azul/Ámbar/UV | ||
| BWP Azul/Blanco/UV | ||||
| AWP Ámbar/Blanco/UV | ||||
| RGBA Rojo/Verde/Azul/Ámbar | ||||
| RGBW Rojo/Verde/Azul/Blanco | ||||
| RGBP Rojo/Verde/Azul/UV | ||||
| RGAW Rojo/Verde/Ámbar/Blanco | ||||
| RGAP Rojo/Verde/Ámbar/UV | ||||
| RGWP Rojo/Verde/Blanco/UV | ||||
| RBAW Rojo/Azul/Ámbar/Blanco | ||||
| RBAP Rojo/Azul/Ámbar/UV | ||||
| RBWP Rojo/Azul/Blanco/UV | ||||
| RAWP Rojo/Ámbar/Blanco/UV | ||||
| GBAW Verde/Azul/Ámbar/Blanco | ||||
| GBAP Verde/Azul/Ámbar/UV | ||||
| GBWP Verde/Azul/Blanco/UV | ||||
| GAWP Verde/Ámbar/Blanco/UV | ||||
| BAWP Azul/Ámbar/Blanco/UV | ||||
| RGBAW Rojo/Verde/Azul/Ámbar/Blanco | ||||
| RGBAP Rojo/Verde/Azul/Ámbar/UV | ||||
| RGBWP Rojo/Verde/Azul/Blanco/UV | ||||
| RGAWP Rojo/Verde/Ámbar/Blanco/UV | ||||
| RBAWP Rojo/Azul/Ámbar/Blanco/UV | ||||
| GBAWP Verde/Azul/Ámbar/Blanco/UV | ||||
| RGBAWP Rojo/Verde/Azul/Ámbar/Blanco/UV | ||||
| Color Temperature | Warm White 1 | Temperaturas de color blanco | ||
| Warm White 2 | ||||
| Warm White 3 | ||||
| Neutral White 1 | ||||
| Neutral White 2 | ||||
| Neutral White 3 | ||||
| Daylight 1 | ||||
| Daylight 2 | ||||
| Daylight3 | ||||
| Moving Head White | ||||
| Manual Color Mixer | Red | 0-255 | Combina rojo, verde, azul, ámbar, blanco y ultravioleta para crear un color personalizado (0–100%) | |
| Green | ||||
| Blue | ||||
| Amber | ||||
| White | ||||
| UV | ||||
| Auto Show | Auto 1-5 | 1-100 | Programas automáticos | |
| Master/Slave Mode | Master | Selecciona el modo DMX (Maestro) | ||
| Slave | Selecciona el modo Esclavo | |||
| Dimmer Mode | Off | Sin atenuador | ||
| Dimmer 1–3 | Curvas de atenuación DIM 1 (rapida) a DIM 3 (lenta) | |||
| Nivel Principal | Niveles de Programación Descripción | |||
| White Balance | Off | Utiliza la configuración de blanco predeterminada de fábrica | ||
| Manual | Red | 125-255 | Establece el valor máximo de LED Rojo | |
| Green | Establece el valor máximo de LED Verde | |||
| Blue | Establece el valor máximo de LED Azul | |||
| Amber | Establece el valor máximo de LED Ámbar | |||
| White | Establece el valor máximo de LED Blanco | |||
| UV Establece el valor máximo de LED UV | ||||
| LED Frequency | 600Hz | Selecciona la frecuencia de emisión PWM | ||
| 1200Hz | ||||
| 2000Hz | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 25kHz | ||||
| Back Light | On | Retro-iluminación de la pantalla siempre activa | ||
| 10S | Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad | |||
| 20S | Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad | |||
| 30S | Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad | |||
| Key Lock | On | Activa o desactiva el código de acceso off | ||
| Off | ||||
| Information | Fixture Hours Muestra las horas totales del producto | |||
| Version | Muestra la versión de software instalada | |||
| UID Muestra actual UID # | ||||
| Battery Muestra el nivel de la batería | ||||
| Reset Factory | No | Reinicia a la configuración de fábrica | ||
| Yes | ||||
Valores DMX
| 13Ch | Canal | Función | Valor | Porcentaje/Configuración | ||
| 1 Atenuador 000 | ⇔ 255 0-1 | 100% | ||||
| 2 | R | o ⇔ 255 0-1 | 100% | o | 000 | |
| 3 | V | e ⇔ 255 0-1 | 100% | d | e 000 | |
| 4 | A | z ⇔ 255 0-1 | 100% | l | 000 | |
| 5 | Á | m ⇔ 255 0-1 | 100% | a | r 000 | |
| 6 | B | l ⇔ 255 0-1 | 100% | n | c o | |
| 7 | Púrpura (UV) | 000 ⇔ 255 0-1 | 100% | |||
| 8 | Estroboscopio | 000 ⇔ 010011 ⇔ 255 | Sin funciónLento a rapido | |||
| 9 | Macro de color + Equilibrio de Blancos | 000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 250251 ⇔ 255 | Sin funciónR:100% V: 0-100% A: 0R:100%-0 V: 100% A: 0R:0 V: 100% A: 0-100%R:0 V: 100%-0 A: 100%R:0-100% V: 0 A: 100%R:100% V: 0 A: 100%-0R:100% V: 0-100% A: 0-100%R:100%-0 V: 100%-0 A: 100%RVA: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11 | |||
| 10 | Temperaturas de color | 000 ⇔ 005006 ⇔ 025026 ⇔ 050051 ⇔ 075076 ⇔ 100101 ⇔ 125126 ⇔ 150151 ⇔ 175176 ⇔ 200201 ⇔ 225226 ⇔ 250251 ⇔ 255 | Sin funciónBlanco cálido 1Blanco cálido 2Blanco cálido 3Blanco neutro 1Blanco neutro 2Blanco neutro 3Luz diurna 1Luz diurna 2Luz diurna 3Cabeza móvil blancoSin función | |||
| 11 | Programas Automáticos | 000 ⇔ 010011 ⇔ 060061 ⇔ 110111 ⇔ 160161 ⇔ 210211 ⇔ 255 | Sin funciónProgramas automáticos 1Programas automáticos 2Programas automáticos 3Programas automáticos 4Programas automáticos 5 | |||
| 12 | Velocidad Automática | 000 ⇔ 255 0-1 | 100% | |||
| 13 | Velocidad Atenuador | 000 ⇔ 051052 ⇔ 101102 ⇔ 152153 ⇔ 203204 ⇔ 255 | Pre configura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3 (la más lenta) | |||
00C
| 8Ch | Canal Función Valor Porcentaje/Configuración | |||||
| 1 Atenuador 000 | 255 0-100% | |||||
| 2 | R | o 255 0-100% | o | 000 | ||
| 3 | V | e 255 0-100% | d | e 000 | ||
| 4 Azul 000 | 255 0-100% | |||||
| 5 | Ámbar | 000 255 0-100% | ||||
| 6 | Blanco | 000 255 0-100% | ||||
| 7 | Púrpura (UV) | 000 255 0-100% | ||||
| 8 | Estroboscopio | 000 010011 255 | Sin funciónLento a rapido | |||
| 6CH | Canal Función Valor Porcentaje/Configuración | |||||
| 1 | R | o ⇔ 255 0-100% | o | 000 | ||
| 2 | V | e ⇔ 255 0-100% | d | e 000 | ||
| 3 Azul 000 | ⇔ 255 0-100% | |||||
| 4 | Ámbar | 000 ⇔ 255 0-100% | ||||
| 5 | Blanco | 000 ⇔ 255 0-100% | ||||
| 6 | Púrpura (UV) | 000 ⇔ 255 0-100% | ||||
Address: Av. de las Partidas 34 - 3B Email: servicio@chauvet.com.mx
Zona Industrial Lerma
Website
Lerma, Edo. de México, CP 52000
www.chauvet.com.mx
