MANUAL DE USUARIO COLORdash Par H7X Chauvet

La Guía de Referencia Rápida (GRR) del COLORdash Par-H7X contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 20" (0,5 m).
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento. Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
  • NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• La temperatura de inicio máxima es de -4^ (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• COLORdash Par-H7X
• Cable de Seetronic Powerkon IP65
• Gel soporte del bastidor

• G e l m a r c o

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en cadena

Es posible enlazar hasta 16 productos COLORdash Par-H7X a 100 V, 20 productos a 120 V, 34 productos a 208 V, 38 productos a 230 V o 39 productos a 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El COLORdash Par-H7X funcionará con un controlador DMX usando una conexión serie DMX de 3 o 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El COLORdash Par-H7X usa una conexión de datos DMX normal para sus personalidades: 6CH, 8CH, 9CH, 13CH, y 14CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORdash Par-H7X admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

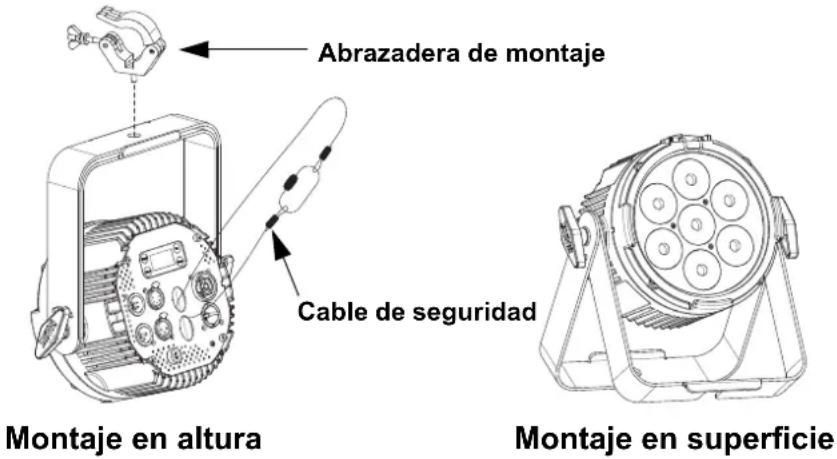

Diagrama de Montaje del Producto

Abrazadera de montaje Cable de seguridad Montaje en altura Montaje en superficie

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Cuando se le solicite, introduzca el siguiente código de acceso: , , , , .

Este código no se puede cambiar.

Mapa de Menú

Consulte la página del producto COLORdash Par-H7X en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal Niveles de Programación Descripción
DMX Address 001-507 Establece la dirección inicial DMX
DMX Channel	6CH 6 canales: RGBAWUV
	8CH		8 canales: atenuador, RGBAWUV, estroboscopio
	9CH		9 canales: atenuador de 16 bits, RGBAWUV, estroboscopio
	13CH		13 canales: atenuador, RGBAWUV, estroboscopio, macro de color, temperatura de color, programas automáticos y velocidad, modo de atenuador
	14CH		14 canales: atenuador de 16 bits, RGBAWUV, estroboscopio, macro de color, temperatura de color, programas automáticos y velocidad, modo de atenuador
Static Fixed Color	Color	R Rojo
		G	Verde
		B Azul
		A Ámbar
		W	Blanco
		UV	Ultravioleta (UV)
		RG	Rojo/Verde
		RB	Rojo/Azul
		RA	Rojo/Ámbar
		RW	Rojo/Blanco
		RUV	Rojo/UV
		GB	Verde/Azul
		GA	Verde/Ámbar
		GW	Verde/Blanco
		GUV	Verde/UV
		BA	Azul/Ámbar
		BW	Azul/Blanco
		BUV	Azul/UV
		AW	Ámbar/Blanco
		AUV	Ámbar/UV
		WUV Blanco/UV
		RGB	Rojo/Verde/Azul
		RGA	Rojo/Verde/Ámbar
		RGW	Rojo/Verde/Blanco
		RGUV	Rojo/Verde/UV
Nivel Principal	Niveles de Programación		Descripción
Static (cont.)	Fixed Color (cont.)	RBA Rojo/Azul/Ámbar
		RBW Rojo/Azul/Blanco
		RBUV Rojo/Azul/UV
		RAW Rojo/Ámbar/Blanco
		RAUV Rojo/Ámbar/UV
		RWUV Rojo/Blanco/UV
		GBA Verde/Azul/Ámbar
		GBW Verde/Azul/Blanco
		GBUV Verde/Azul/UV
		GAW Verde/Ámbar/Blanco
		GAUV Verde/Ámbar/UV
		GWUV Verde/Blanco/UV
		BAW Azul/Ámbar/Blanco
		BAUV Azul/Ámbar/UV
		BWUV Azul/Blanco/UV
		AWUV Ámbar/Blanco/UV
		RGBA Rojo/Verde/Azul/Ámbar
		RGBW Rojo/Verde/Azul/Blanco
		RGBUV Rojo/Verde/Azul/UV
		RGAW Rojo/Verde/Ámbar/Blanco
		RGAUV Rojo/Verde/Ámbar/UV
		RGWUV Rojo/Verde/Blanco/UV
		RBAW	Rojo/Azul/Ámbar/Blanco
		RBAUV	Rojo/Azul/Ámbar/UV
		RBWUV Rojo/Azul/Blanco/UV
		RAWUV	Rojo/Ámbar/Blanco/UV
		GBAW Verde/Azul/Ámbar/Blanco
		GBAUV Verde/Azul/Ámbar/UV
		GBWUV Verde/Azul/Blanco/UV
		GAWUV Verde/Ámbar/Blanco/UV
		BAWUV	Azul/Ámbar/Blanco/UV
		RGBAW Rojo/Verde/Azul/Ámbar/Blanco
		RGBAUV	Rojo/Verde/Azul/Ámbar/UV
		RGBWUV	Rojo/Verde/Azul/Blanco/UV
		RGAWUV	Rojo/Verde/Ámbar/Blanco/UV
		RBAWUV	Rojo/Azul/Ámbar/Blanco/UV
		GBAWUV	Verde/Azul/Ámbar/Blanco/UV
		RGBAWUV	Rojo/Verde/Azul/Ámbar/Blanco/UV
	Color Temperature	Warm White 1	Temperaturas de colores blancos preestablecidas
		Warm White 2
		Warm White 3
		Neutral White 1
		Neutral White 2
		Neutral White 3
		Daylight 1
		Daylight 2
		Daylight3
		Daylight 4

Nivel Principal	Niveles de Programación			Descripción
Static (cont.)	Manual Color Mixer	Red	000-255	Combina rojo, verde, azul, ámbar, blanco y ultravioleta para crear un color personalizado (0-100%)
		Green
		Blue
		Amber
		White
		UV
Auto show Auto 1-5 001-100 Programas automáticos y velocidad
Master/Slave	Master Modo DMX (Maestro)
	Slave Modo esclavo
Dimmer Mode	Off Linear dimmer
	Dimmer1-3			Velocidad de atenuador, rápido (1) a lento (3)
White Balance	Off			Utiliza la configuración de blanco de fábrica
	Off			Configura el valor máximo del rojo
	Manual	Red	125-255	Configura el valor máximo del verde
		Green
		Blue Configura el valor máximo del azul
		Amber Configura el valor máximo del ámbar
		White Configura el valor máximo del blanco
		UV Configura el valor máximo del ultravioleta
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25kHz
Back Light	10S La pantalla se apaga a los			10 segundos
	30S La pantalla se apaga a los			30 segundos
	2Min La pantalla se apaga al cabo de 2 minutos
	Always On La pantalla permanece encendida
Key Lock	On			Bloquea la pantalla. Código de acceso:,,
	Off
Information	Fixture Hours < _ H>			Muestra el horas que el producto ha estado encendido
	Version	< V._ _ >		Muestra la versión de firmware actual
	UID	< _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Restablece a la configuración de fábrica
Reset Factory	NO			Restablece a la configuración de fábrica
	YES
System Update	Put the update file into the USB stick and connect it to the device through an adapter cable.			Actualización el firmware a través del cable adaptador USB a DMX
	NO
	YES

Valores DMX

6CH	8CH	9CH	13CH	14CH	Función	Valor	Porcentaje/Configuración
-	1	1	1	1	Atenuador	000 ⇔ 255	0–100%
-	-	2	-	2	Atenuador fino	000 ⇔ 255	0–100%
1	2	3	2	3	Rojo	000 ⇔ 255	0–100%
2	3	4	3	4	Verde	000 ⇔ 255	0–100%
3	4	5	4	5	Azul	000 ⇔ 255	0–100%
4	5	6	5	6	Ámbar	000 ⇔ 255	0–100%
5	6	7	6	7	B I a n c o	0	000 ⇔ 255 0–100%
6	7	8	7	8	Ultravioleta	000 ⇔ 255	0–100%
-	8	9	8	9	E s t r o	000 ⇔ 010 b s c o p i o011 ⇔ 255 Estroboscopio, lento a rápido	Sin función
-	-	-	9	1	0 M a c	000 ⇔ 010 Sin función011 Rojo máximo012 ⇔ 029 Rojo máximo, verde aumenta030 Rojo y verde máximo031 ⇔ 049 Verde máximo, rojo disminuye050 Verde máximo051 ⇔ 069 Verde máximo, azul aumenta070 Verde y azul máximo071 ⇔ 089 Azul máximo, verde disminuye090 Azul máximo091 ⇔ 109 d e c o l o rAzul máximo, rojo aumenta110 Rojo y azul máximo111 ⇔ 129 Rojo máximo, azul disminuye130 Rojo máximo131 ⇔ 149 Rojo máximo, verde y azul aumenta150 Rojo, verde y azul máximo151 ⇔ 169 Azul máximo, rojo y verde disminuye170 Azul máximo171 ⇔ 200 Rojo, verde y azul máximo201 ⇔ 255 Temperatura de color, cálido a frío	d e c o l o r
-	-	-	10	11	Temperatura de color	000 ⇔ 005 Sin función006 ⇔ 025 Blanco cálido 1026 ⇔ 050 Blanco cálido 2051 ⇔ 075 Blanco cálido 3076 ⇔ 100 Blanco neutro 1101 ⇔ 125 Blanco neutro 2126 ⇔ 150 Blanco neutro 3151 ⇔ 175 Luz diurna 1176 ⇔ 200 Luz diurna 2201 ⇔ 225 Luz diurna 3226 ⇔ 250 Luz diurna 4251 ⇔ 255 Sin función	Sin función
-	-	-	11	12	Programas automáticos	000 ⇔ 010 Sin función011 ⇔ 060 Programa automático 1061 ⇔ 110 Programa automático 2111 ⇔ 160 Programa automático 3161 ⇔ 210 Programa automático 4211 ⇔ 255 Programa automático 5	Velocidad de programa automático, lento a rápido
-	-	-	12	13	Velocidad de programa	000 ⇔ 255	Velocidad de programa automático, lento a rápido
-	-	-	13	14	Modo de atenuador	000 ⇔ 051 Ajuste de la velocidad del atenuador desde la pantalla052 ⇔ 101 Modo velocidad del atenuador apagado102 ⇔ 152 Modo velocidad del atenuador (rápida)153 ⇔ 203 Modo velocidad del atenuador 2204 ⇔ 255 Modo velocidad del atenuador 3 (lenta)	Ajuste de la velocidad del atenuador desde la pantallaModo velocidad del atenuador apagadoModo velocidad del atenuador (rápida)Modo velocidad del atenuador 2Modo velocidad del atenuador 3 (lenta)
