Tipo de producto	Campana extractora
Marca	CATA
Modelo	GCX 53 BK
Velocidades de extracción	4 velocidades (incluye velocidad máxima limitada a 5 minutos)
Temporizador	Funciona 5 min a la velocidad seleccionada, luego 5 min en cada velocidad inferior hasta detenerse
Iluminación	Sí, con ajuste de intensidad
Filtros de grasa	Filtros de aluminio, lavables en lavavajillas (posición vertical)
Advertencia de limpieza de filtros	Indicador luminoso en el panel de control
Limpieza exterior	Detergente líquido no corrosivo, evitar abrasivos y limpieza al vapor
Frecuencia de limpieza de los filtros	Aumentar si se usa >2h/día
Alimentación	Red eléctrica (cortar antes de intervenir)
Seguridad	Cortar la alimentación antes de cualquier intervención; contactar a un distribuidor autorizado en caso de defecto
Solución de problemas	Problemas comunes: vibración, motor bloqueado, bombilla rota, etc. Consultar la guía de solución de problemas
Reparabilidad	Reparación por personal calificado; usar filtros originales
Uso en modo recirculación	Requiere filtro de carbón (no incluido)

Preguntas frecuentes - GCX 53 BK CATA

¿Cómo limpiar los filtros de grasa?

Desmonte los filtros y lávelos con agua caliente y detergente neutro. También puede ponerlos en el lavavajillas, en posición vertical para evitar depósitos. No use líquido de enjuague.

¿Qué hacer si la campana vibra excesivamente?

Verifique que el aparato esté correctamente instalado en sus soportes. Si el problema persiste, retire el aparato y revise la fijación.

El motor no funciona aunque el indicador está encendido, ¿qué hacer?

La pala del ventilador puede estar bloqueada. Apague el aparato y llame al personal calificado. Si el motor está dañado, contacte al servicio al cliente.

¿Cómo ajustar la intensidad de la iluminación?

Mantenga presionada la tecla de iluminación para ajustar la intensidad.

¿Para qué sirve el indicador luminoso?

Indica que es momento de limpiar o reemplazar los filtros. Púlselo para desactivar la alerta después de la limpieza.

¿Cómo usar el temporizador?

Active el temporizador: la campana funciona 5 minutos a la velocidad seleccionada, luego 5 minutos en cada velocidad inferior hasta detenerse.

¿Qué hacer en caso de mala aspiración?

Verifique que la velocidad seleccionada sea suficiente. Limpie los filtros de grasa. Asegúrese de que la salida de aire no esté obstruida y que el kit de evacuación esté instalado correctamente.

¿Por qué persisten los olores de cocina?

Si la campana está en modo recirculación, verifique que el filtro de carbón esté presente y no esté saturado. Reemplácelo si es necesario.

La campana no se enciende en absoluto, ¿qué verificar?

Verifique la conexión a la red eléctrica y que los fusibles o el disyuntor no se hayan disparado.

¿Cómo mantener el aparato?

Limpie el exterior con un detergente líquido no corrosivo. Limpie regularmente los filtros de grasa. Reemplace los filtros de carbón si se usan. Siga las instrucciones del fabricante.

MANUAL DE USUARIO GCX 53 BK CATA

ES IMPORTANTE – Por favor lea atentamente la guía de seguridad antes del uso.

	Testigo indicador/pulsador aviso limpieza de filtros. Alerta sobre la necesidad de cambiar el filtro – pulse para desactivar una vez limpiado o cambiado el filtro.
	Activar y desactivar la temporización del extractor.Temporización: el extractor funciona 5 min. a la velocidad en curso y 5 min. más en cada una de las velocidades inferiores hasta que se detiene.
	Encendido y apagado de la iluminación. Mantenga pulsado para regular la intensidad de la iluminación.
	Encendido y apagado del extractor.
1	Velocidad del extractor - pulsador: 1°, 2° y 3°/4° vel. En paneles con tecla MAX, la velocidad MAX solo trabajará durante 5 minutos y transcurrido este tiempo bajará a velocidad 3.
2
3
T

Atención: corte siempre el suministro eléctrico antes de realizar el mantenimiento de la campana. En caso de avería, contacte a un distribuidor oficial o un agente autorizado.

Limpieza externa: use detergente líquido, no corrosivo y evite el uso de productos de limpieza abrasivos y disolventes.

No utilizar dispositivos de limpieza por alta presión o vapor.

Importante: aumente la frecuencia de limpieza/sustitución de filtros si la campana se usa más de 2 horas diarias. Utilice siempre filtros originales del fabricante.

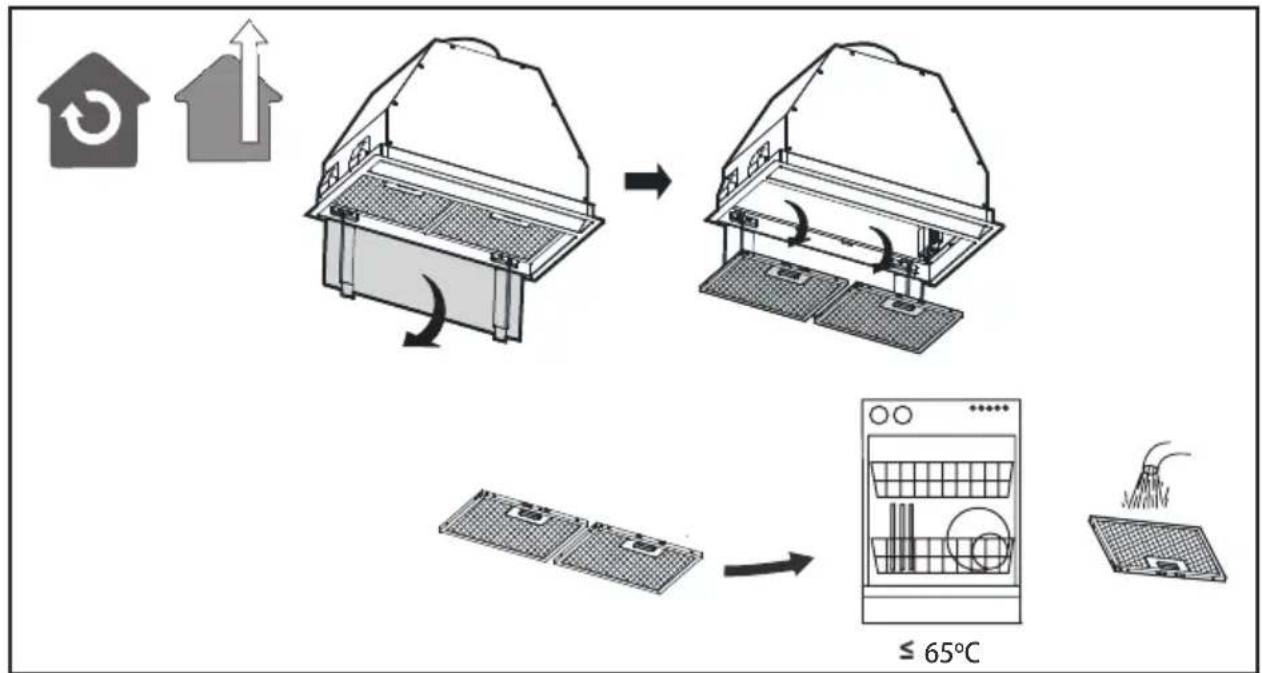

Filtros de grasa

Para evitar posibles incendios límpielos rigurosamente una vez al mes o cuando el testigo indicador lo advierta. Para ello, desmonte los filtros y lávelos con agua caliente y detergente. No usar abrillantador. Si usa lavavajillas (podría ennegrecer las partes metálicas sin afectar a su capacidad funcional), disponga verticalmente los filtros para evitar que se depositen restos sólidos.

1 MES

Problema Posible causa Solución
Vibración excesiva. El	El aparato no está instalado correctamente en los soportes.	Intente quitar el aparato y compruebe que está bien fijado.
	El aspa del ventilador está dañada.	Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	El motor del ventilador no está bien fijado.
La luz está encendida, pero el ventilador no funciona	El aspa del ventilador está atascada.
	El motor está dañado.
No funcionan ni la luz ni el motor.	Bombilla fundida. Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	Conexión eléctrica suelta. Compruebe la fuente de alimentación.
Potencia de succión reducida.	La velocidad puede ser demasiado baja.	Seleccione una velocidad más alta.
	El kit opcional de ventilación podría estar torcido.	(Consulte la sección Cuidado y mantenimiento).
	La ventilación superior puede estar obstruida.	Extraiga cualquier obstrucción.
	El kit opcional de ventilación podría estar torcido.	Asegúrese de que el kit de ventilación está equipado de acuerdo con las instrucciones del fabricante.
	La instalación puede que no cumpla con las instrucciones del fabricante.	El tubo de ventilación debe tener el diámetro correcto a lo largo sin reducciones ni restricción. (Consulte la sección de instalación).
Funciona con normalidad, pero los olores persisten.	Filtro de carbono no está instalado en modo de recirculación o estálleno de grasa.	Coloque el filtro de carbono o sustitúyalo (Consulte la sección Cuidado y mantenimiento).
La campana no funciona	Revisar que la campana está conectada a corriente. Revisar que no han saltado los fusibles o automá-ticos.
La campana sigue sin funcionar	Si, después de haber comprobado los puntos mencionados anteriormente, su problema aún persiste, póngase en contacto con el servicio técnico o con su distribuidor.
