Tipo de producto	Campana extractora
Marca	CATA
Modelo	GCX 83 SD
Ancho	83 cm (estimado)
Número de velocidades	4 velocidades (1.ª, 2.ª, 3.ª, 4.ª)
Temporizador	Sí, 5 minutos por velocidad, luego disminuye progresivamente
Iluminación	Sí, intensidad regulable
Filtro de grasa	Filtros metálicos lavables en lavavajillas
Filtro de carbón	Opcional para modo recirculación
Alimentación eléctrica	230 V ~ 50 Hz
Tipo de instalación	Montaje mural o bajo armario
Mantenimiento	Limpiar los filtros de grasa cada mes
Seguridad	Parada automática después de 5 minutos en velocidad máxima
Solución de problemas	Vibraciones, bloqueo de pala, etc. (ver manual)
Servicio al cliente	Contactar a un distribuidor oficial o agente autorizado

Preguntas frecuentes - GCX 83 SD CATA

¿Cómo limpiar los filtros de grasa de la campana CATA GCX 83 SD?

Desmonte los filtros y lávelos con agua caliente y detergente neutro. También puede colocarlos en el lavavajillas en posición vertical. Evite los líquidos de enjuague y los productos abrasivos. Séquelos bien antes de volver a colocarlos.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón es opcional para el modo de recirculación. Para reemplazarlo, retire los filtros de grasa, luego desencaje el filtro de carbón usado. Inserte el nuevo filtro respetando la dirección de montaje. Vuelva a colocar los filtros de grasa. Utilice siempre filtros originales del fabricante.

¿Qué hacer si la campana no funciona en absoluto?

Primero verifique que la campana esté conectada a la alimentación eléctrica y que los fusibles o el disyuntor no se hayan disparado. Si el problema persiste, contacte al servicio técnico o a su distribuidor autorizado.

¿Cómo ajustar la intensidad de la iluminación?

Mantenga presionada la tecla de iluminación para variar la intensidad luminosa. Suelte la tecla cuando se alcance la intensidad deseada.

¿Cómo usar el temporizador?

Presione la tecla de temporizador para activar el funcionamiento automático: la campana funciona 5 minutos a la velocidad seleccionada, luego 5 minutos a cada velocidad inferior hasta detenerse.

¿Por qué mi campana vibra excesivamente?

Las vibraciones excesivas pueden deberse a una instalación incorrecta. Verifique que la campana esté correctamente fijada a los soportes. Si el problema persiste, contacte a un profesional.

¿Pueden los filtros de grasa ir al lavavajillas?

Sí, los filtros metálicos se pueden lavar en el lavavajillas. Colóquelos en posición vertical para evitar depósitos de residuos sólidos. Tenga en cuenta que las piezas metálicas pueden oscurecerse, pero esto no afecta su funcionamiento.

¿Cuál es la frecuencia de limpieza de los filtros de grasa?

Se recomienda limpiar los filtros de grasa al menos una vez al mes. Si la campana se usa más de 2 horas al día, aumente la frecuencia.

¿Qué hacer si la aspiración es débil?

Verifique que la velocidad seleccionada sea suficiente (auméntela si es necesario). Los filtros de aluminio pueden estar sucios: límpielos. Asegúrese de que la evacuación no esté obstruida y que el tubo de ventilación tenga un diámetro uniforme sin restricciones.

¿Cómo contactar al servicio al cliente de CATA?

En caso de defecto, contacte a un distribuidor oficial o un agente autorizado. También puede consultar el sitio web de CATA para obtener los datos del servicio postventa.

MANUAL DE USUARIO GCX 83 SD CATA

ES IMPORTANTE – Por favor lea atentamente la guía de seguridad antes del uso.

	Testigo indicador/pulsador aviso limpieza de filtros. Alerta sobre la necesidad de cambiar el filtro – pulse para desactivar una vez limpiado o cambiado el filtro.
	Activar y desactivar la temporización del extractor.Temporización: el extractor funciona 5 min. a la velocidad en curso y 5 min. más en cada una de las velocidades inferiores hasta que se detiene.
	Encendido y apagado de la iluminación. Mantenga pulsado para regular la intensidad de la iluminación.
	Encendido y apagado del extractor.
1	Velocidad del extractor - pulsador: 1°, 2° y 3°/4° vel. En paneles con tecla MAX, la velocidad MAX solo trabajará durante 5 minutos y transcurrido este tiempo bajará a velocidad 3.
2
3
T

Atención: corte siempre el suministro eléctrico antes de realizar el mantenimiento de la campana. En caso de avería, contacte a un distribuidor oficial o un agente autorizado.

Limpieza externa: use detergente líquido, no corrosivo y evite el uso de productos de limpieza abrasivos y disolventes.

No utilizar dispositivos de limpieza por alta presión o vapor.

Importante: aumente la frecuencia de limpieza/sustitución de filtros si la campana se usa más de 2 horas diarias. Utilice siempre filtros originales del fabricante.

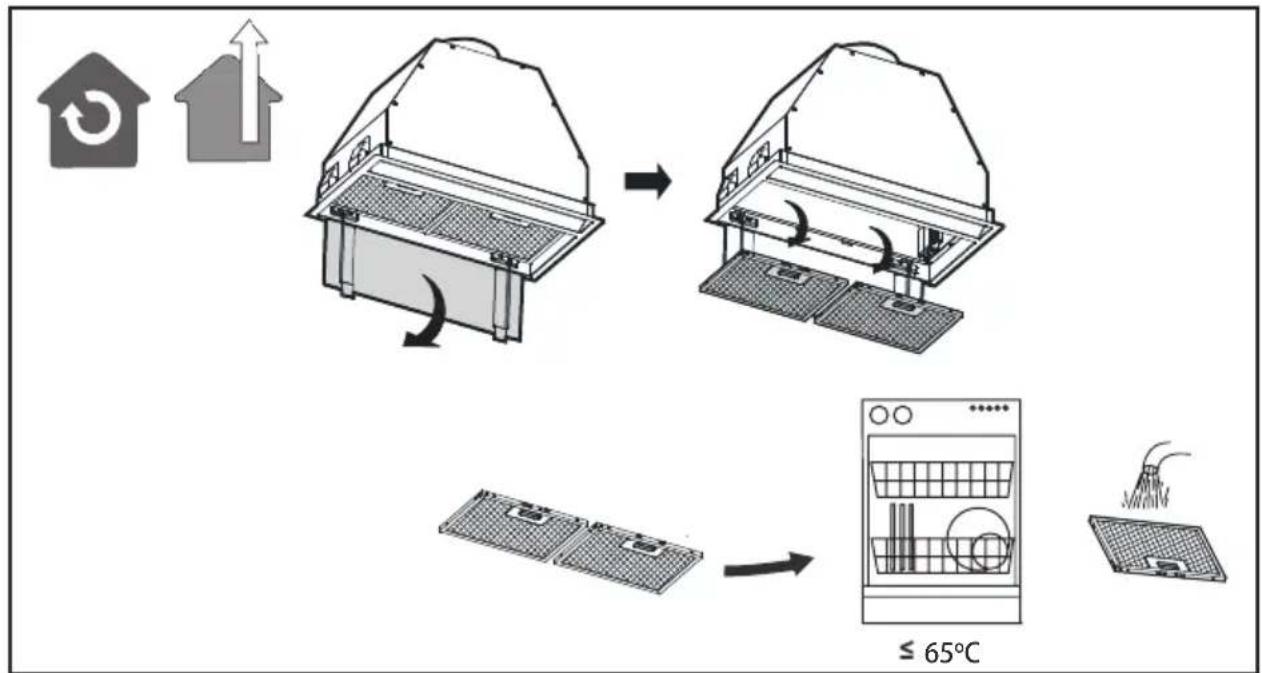

Filtros de grasa

Para evitar posibles incendios límpielos rigurosamente una vez al mes o cuando el testigo indicador lo advierta. Para ello, desmonte los filtros y lávelos con agua caliente y detergente. No usar abrillantador. Si usa lavavajillas (podría ennegrecer las partes metálicas sin afectar a su capacidad funcional), disponga verticalmente los filtros para evitar que se depositen restos sólidos.

1 MES

Problema Posible causa Solución
Vibración excesiva. El	El aparato no está instalado correctamente en los soportes.	Intente quitar el aparato y compruebe que está bien fijado.
	El aspa del ventilador está dañada.	Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	El motor del ventilador no está bien fijado.
La luz está encendida, pero el ventilador no funciona	El aspa del ventilador está atascada.
	El motor está dañado.
No funcionan ni la luz ni el motor.	Bombilla fundida. Apague el aparato. La reparación solo debe llevarla a cabo el personal de servicio cualificado.
	Conexión eléctrica suelta. Compruebe la fuente de alimentación.
Potencia de succión reducida.	La velocidad puede ser demasiado baja.	Seleccione una velocidad más alta.
	El kit opcional de ventilación podría estar torcido.	(Consulte la sección Cuidado y mantenimiento).
	La ventilación superior puede estar obstruida.	Extraiga cualquier obstrucción.
	El kit opcional de ventilación podría estar torcido.	Asegúrese de que el kit de ventilación está equipado de acuerdo con las instrucciones del fabricante.
	La instalación puede que no cumpla con las instrucciones del fabricante.	El tubo de ventilación debe tener el diámetro correcto a lo largo sin reducciones ni restricción. (Consulte la sección de instalación).
Funciona con normalidad, pero los olores persisten.	Filtro de carbono no está instalado en modo de recirculación o estálleno de grasa.	Coloque el filtro de carbono o sustitúyalo (Consulte la sección Cuidado y mantenimiento).
La campana no funciona	Revisar que la campana está conectada a corriente. Revisar que no han saltado los fusibles o automá-ticos.
La campana sigue sin funcionar	Si, después de haber comprobado los puntos mencionados anteriormente, su problema aún persiste, póngase en contacto con el servicio técnico o con su distribuidor.

Oficinas: c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. España

Fábrica: c/ del Ter 2, Apdo. 9. 08570. Torelló.Barcelona. España

T. [phone] - Fax [phone]

www.cnagroup.es - [e-mail]

Atención al Cliente: 902 410 450 / [phone] - [e-mail]

SAT Central Portugal: [phone] - [e-mail]
