MANUAL DE USUARIO RP470CXE1UK TCL

■Lea detenidamente las instrucciones de funcionamiento antes de encender el dispositivo y consérvelas para poder consultarlas en el futuro.

■Los productos pueden estar sujetos a cambios sin previo aviso.

TCL

The Creative Life

Refrigerador doméstico enfriado por aire no frost Instrucciones de funcionamiento

RP470CXE0

RP470CXE0UK

Contenidos

Gracias por comprar el refrigerador TCL. Queremos expresarle nuestro más sentido agradecimiento. Le invitamos a comenzar a utilizar el refrigerador TCL. Por nuestra parte, nosotros haremos todo lo posible para brindarle un servicio de calidad.

Instrucciones de seguridad P2

Instrucciones del producto P5

Manejo y colocación P6

Preparaciones previas al uso del refrigerador P8

Notas de Operación P8

Ilustración y funcionamiento del panel de visualización P8

Almacenamiento de alimentos P11

Montaje y desmontaje de los accesorios P12

Análisis de fallos P14

Fenómenos no considerados fallos P14

Parámetros técnicos P15

Contenido incluido en el empaque P15

Directiva sobre recuperación segura P16

Descripción del tipo de clima P16

ES

1. Este electrodoméstico no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o que no posean la experiencia y los

conocimientos necesarios para su uso, a no ser que una persona responsable de su seguridad las supervise o las instruya. Se debe prestar atención a los niños para evitar que jueguen con el aparato.

1. Si el cable de alimentación resulta dañado, deberá ser sustituido por el fabricante, su agente de servicio o por otras personas debidamente cualificadas para poder evitar posibles peligros.

2. Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o que presenten una carencia de experiencia y conocimientos siempre que estén supervisadas o sean instruidas para que puedan utilizar el aparato de forma segura y comprendan los peligros que su uso conlleva. Los niños no deben jugar con este aparato. La limpieza y el mantenimiento de este aparato no deben llevarse a cabo por niños sin supervisión.

3. ADVERTENCIA: Mantenga las aberturas de ventilación, tanto las de la cubierta del aparato como las de la estructura integrada, libres de obstrucciones.

4. ADVERTENCIA: No utilice dispositivos mecánicos u otros medios no recomendados por el fabricante para acelerar el proceso de descongelación.

5. ADVERTENCIA: Evite dañar el circuito de refrigeración.

6. ADVERTENCIA: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos, a menos que sean del tipo recomendado por el fabricante.

7. No almacene sustancias explosivas, como puedan ser botes de aerosoles con propelente inflamable en el aparato.

8. Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares, como:

- Cocinas para el staff en tiendas, oficinas u otros ambientes laborales;

- Granjas, clientes de hoteles, moteles y otros tipos de ambientes residenciales;

- Ambientes como hostales;

_Catering y usos no minoristas.

1. Este producto contiene una fuente de luz de clase de eficiencia energética F. Para ERP de fuente de luz, prueba con (sin) cubierta de luz.

Instrucciones de seguridad

1. Advertencia

Advertencia: No se permite la colocación de ningún tipo de barrera alrededor del aparato o en la estructura integrada para garantizar de esta forma una ventilación continua.

Advertencia: Está prohibido acelerar el proceso de descongelación utilizando para ello cualquier tipo de equipo mecánico u otro método no recomendado por el fabricante.

Advertencia: Evite dañar el circuito de refrigeración.

Advertencia: Jamás utilice un aparato eléctrico dentro del compartimento de almacenamiento del refrigerador, excepto si dicho aparato pertenece al tipo recomendado por el fabricante.

Advertencia: Jamás coloque bebidas o alimentos contenidos en recipientes de vidrio en el compartimento de congelación para evitar que se rompan.

Advertencia: Si necesita apagar el refrigerador, deberá encenderlo 5 minutos después para evitar que se dañe el compresor.

Advertencia: Si se percata de que alguna pieza del refrigerador se mueve o de la existencia de un ruido, olor, humo anormal o de otro tipo de rareza durante el uso, deberá apagarlo de forma inmediata y ponerse en contacto con el departamento de servicio posventa de la compañía.

Advertencia: Jamás coloque los dedos o las manos debajo del refrigerador, especialmente en la parte trasera inferior, de lo contrario, las piezas afiladas podrían causarle lesiones.

Advertencia: Evite que los niños jueguen o se suban al refrigerador. El uso del refrigerador por parte de los niños debe estar supervisado por sus padres para evitar posibles peligros.

Advertencia: Jamás coloque la mano entre las puertas para abrirlas o cerrarlas, pues podría atraparse los dedos. Utilice la manija de la puerta para abrirla y cerrarla.

Advertencia: En los rangos climáticos SN, N y ST, el rango de temperatura operativa es de 10 °C\~38 °C; En los rangos climáticos SN, N, ST y T, el rango de temperatura operativa es de 10 °C\~43 °C. Si el electrodoméstico llegara a funcionar fuera del rango climático nominal (rango de temperatura ambiente), la temperatura interior podría verse afectada.

Instrucciones de seguridad

Advertencia: Riesgo de incendio/Materiales inflamables

Advertencia: Al colocar el electrodoméstico en su lugar, asegúrese de que el cable de alimentación no esté atrapado o dañado.

Advertencia: No coloque enchufes portátiles o fuentes de alimentación portátiles sobre el electrodoméstico.

Los niños de entre 3 y 8 años pueden cargar y descargar el contenido del refrigerador. Abrir la puerta durante largos períodos de tiempo puede causar un incremento significativo de la temperatura en los compartimentos del refrigerador.

Limpie con frecuencia las superficies que puedan entrar en contacto con los alimentos y con los sistemas de drenaje accesibles.

Limpie los tanques de agua tras permanecer 48 horas sin utilizarlos; Enjuague el sistema de agua conectado a un suministro de agua después de estar 5 días sin extraer agua.

Almacene la carne cruda y el pescado en recipientes adecuados antes de colocarlos en el refrigerador para que no entren en contacto con otros alimentos ni goteen sobre ellos.

Los compartimentos de congelación de dos estrellas son adecuados para almacenar alimentos precongelados, almacenar o hacer helados y hacer cubitos de hielo.

Los compartimentos de una, dos y tres estrellas de congelación no son adecuados para la congelación de alimentos frescos.

Si tiene pensado dejar vacío el refrigerador durante un largo período de tiempo, apáguelo, proceda con su descongelación, límpielo, séquelo y deje abierta la puerta para evitar que se forme moho en el interior.

2. Precauciones

Precauciones: La fuente de alimentación de este producto debe ser uniforme con respecto a la fuente de alimentación mencionada en la placa de identificación. Así pues, deberá utilizarse el enchufe estándar independiente de 3 clavijas (por encima de 10A y con una conexión a tierra fiable). No enchufe más de un aparato eléctrico en un solo enchufe, de lo contrario, podrían producirse incendios por sobrecalentamiento.

Precauciones: No tire, bajo ninguna circunstancia, del cable de alimentación con la mano. Para desconectar la fuente de alimentación es necesario agarrar adecuadamente el conector para tirar de él. No toque el cable de alimentación ni el conector con las manos húmedas para evitar sufrir descargas eléctricas.

Precauciones: Evite que el cable de alimentación sea apretado por el propio refrigerador o por cualquier otra carga pesada. El cable no debe doblarse demasiado. Producir daños en el cable de alimentación o pelar su recubrimiento podría provocar incendios y descargas eléctricas. Si el cable de alimentación sufre daños o resulta cortado, póngase en contacto con el departamento de servicio posventa de forma inmediata.

Precauciones: No introduzca en el refrigerador material inflamable o explosivo, ácidos corrosivos ni materiales alcalinos.

Instrucciones de seguridad

Precauciones: No utilice el refrigerador en una ubicación expuesta a la lluvia o a la luz solar.

Precauciones: Está prohibido colocar recipientes con fluidos en el refrigerador, pues si se produjera algún tipo de fuga o rotura en dichos recipientes, podrían producirse efectos negativos en el aislamiento eléctrico del refrigerador y, por consiguiente, también descargas eléctricas e incendios.

Precauciones: El refrigerador no debe desmontarse ni modificarse de ninguna forma sin permiso. La reparación del refrigerador debe ser realizada por personas especialistas.

Precauciones: En caso de fuga de cualquier gas inflamable, como gas de hulla, es necesario cerrar la válvula de fuga y, a continuación, abrir la ventana para facilitar la ventilación del dispositivo. Tenga en cuenta que, ante tales circunstancias, está prohibido desenchufar el conector del refrigerador de forma inmediata, pues podrían producirse incendios o explosiones debido a la existencia de chispas eléctricas.

Precauciones: Los refrigeradores, en especial los refrigeradores/congeladores de tipo I, pueden no funcionar de manera constante (existe la posibilidad de que se produzca la descongelación del contenido o de que la temperatura ascienda demasiado en el compartimento de los alimentos congelados) si se sitúan durante un período de tiempo prolongado por debajo de la temperatura mínima del rango de temperaturas para el que fueron diseñados;

Precauciones: Tenga en cuenta que las bebidas efervescentes no deben almacenarse en compartimentos o gabinetes con bajas temperaturas y que algunos productos como los helados de agua no deben consumirse demasiado fríos.

Precauciones: No se debe exceder los tiempos de almacenamiento recomendados por los fabricantes de los alimentos.

Precauciones: Preste atención a las precauciones a tener en cuenta para prevenir aumentos indebidos de la temperatura de los alimentos congelados mientras se descongela el refrigerador. Por ejemplo, envuelva los alimentos congelados en varias capas de papel de periódico.

Precauciones: Un aumento de la temperatura de los alimentos congelados durante la descongelación manual, el mantenimiento o la limpieza del refrigerador podría acortar la vida de almacenamiento.

Precauciones: Tenga el cuidado requerido con respecto a los alimentos congelados almacenados en el caso de que de que el refrigerador vaya a estar de forma prolongada sin funcionar (interrupción del suministro de energía o fallo del sistema de refrigeración).

Precauciones: Preste atención a las medidas que deben adoptarse cuando el refrigerador se apaga y se pone fuera de servicio de forma temporal o durante un período de tiempo prolongado (por ejemplo, es necesario vaciarlo, limpiarlo y secarlo. Así pues, las puertas y tapas deben quedar entreabiertas).

Instrucciones del producto

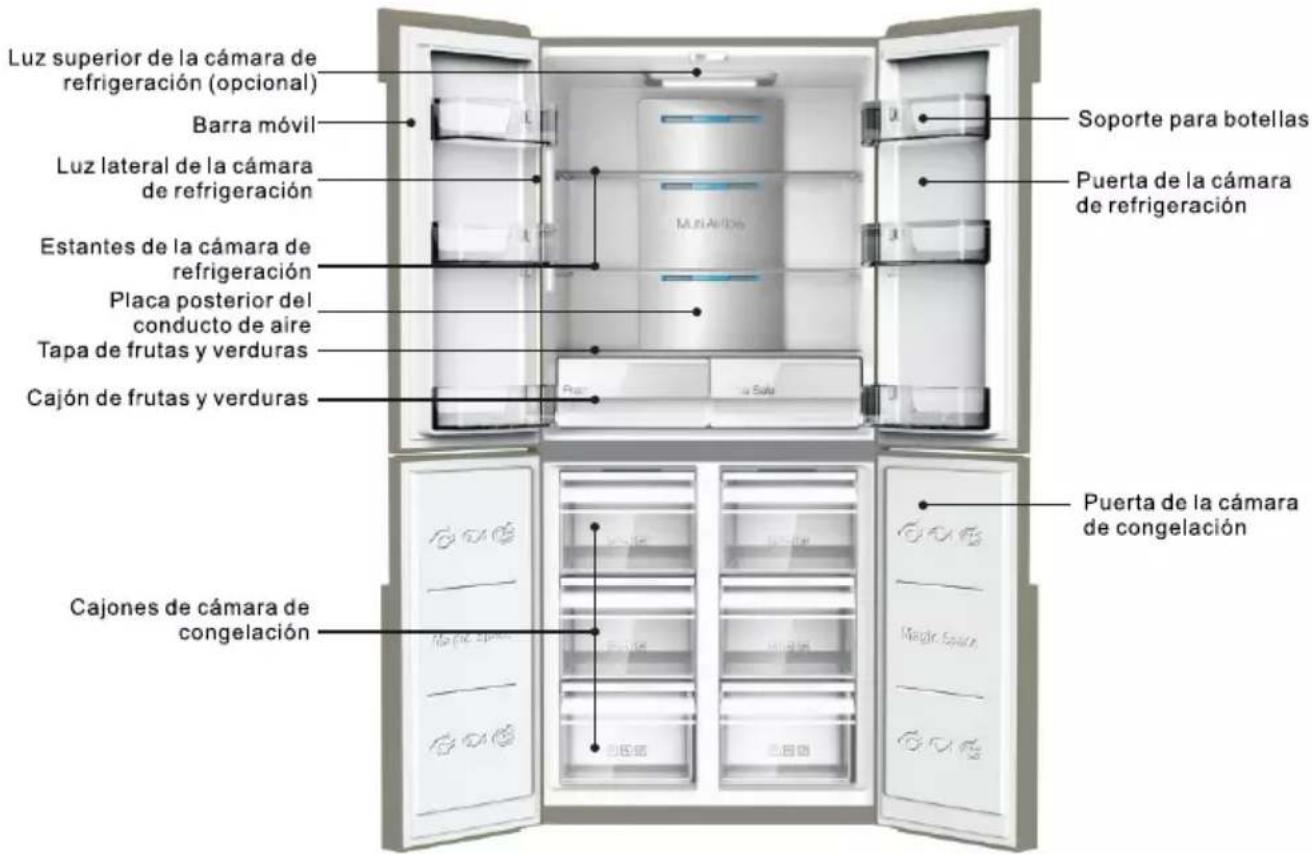

Luz superior de la cámara de refrigeración (opcional) Barra móvil Luz lateral de la cámara de refrigeración Estantes de la cámara de refrigeración Placa posterior del conducto de aire Tapa de frutas y verduras Cajón de frutas y verduras Soporte para botellas Puerta de la cámara de refrigeración Puerta de la cámara de congelación Cajones de cámara de congelación

Las imágenes aquí mostradas tan solo sirven como referencia.

Tenga en cuenta que las características reales del dispositivo serán las que prevalezcan.

Características

-- Control inteligente de la temperatura; Refrigeración por aire no frost.
-- Funcionamiento respetuoso con el medio ambiente, materiales libres de CFC, el 80 % de los materiales principales pueden reciclarse;
-- Cajones transparentes con diseño novedoso que permiten visualizar los alimentos contenidos de un solo vistazo;
-- Los estantes de refrigeración de vidrio templado son ajustables en altura, están protegidos frente al desgaste y el calor y son enormemente prácticos;
-- El condensador oculto incorpora un diseño posterior plano. Cuenta con un estilo impecable, en el que el estilo y la sencillez se fusionan a la perfección. Además, es fácil de limpiar y es eficiente en el uso del espacio.
-- Este refrigerador incorpora un compresor silencioso de una reconocida marca internacional.
-- Dispensador de agua incorporado. Ideal para que el usuario pueda tomar agua potable en cualquier momento de la forma más cómoda y práctica posible.

Recordatorio:

Si su producto es un producto mejorado, sus características podrían no encajar con las indicadas en las instrucciones. Pero ello no modificará el rendimiento y el método de uso. Le garantizamos que su refrigerador presentará en todo momento unas prestaciones excelentes.

Manejo y colocación

Deberá dejar un cierto espacio alrededor del refrigerador, tal y como se muestra en la figura.

>30cm >10cm >10cm

Cuando vaya a manipular el refrigerador, tenga cuidado de que las puertas laterales del mismo no entren en contacto con las herramientas utilizadas para dicha manipulación.

< 45°

El refrigerador debe estar colocado en un ambiente seco, con una buena ventilación y alejado de fuentes de calor y de la luz solar.

El refrigerador debe ubicarse en una superficie plana y firme. Si el piso no es plano, ajuste la pata de ajuste para mantener una correcta nivelación.

No coloque el refrigerador en un ambiente demasiado frío que pueda congelarse.

Extraer la base de espuma favorece la disipación del calor de fondo, evitando de esta forma posibles incendios.

-- Se necesitan al menos dos personas para manipular el refrigerador. Una de ellas debe levantar la parte superior de la parte trasera y la otra manejar la parte inferior (manipular el refrigerador mientras una de las dos partes está sujeta es sumamente peligroso y podría provocar accidentes).
-- Al mover el refrigerador, su parte inferior podría llegar a dañar y a rayar el piso. Si necesita mover el refrigerador a lo largo de una distancia mayor, los accesorios internos deben quedar fijados en su sitio previamente con una cinta adhesiva. De lo contrario, los accesorios podrían sufrir daños al chocar entre sí.
-- Coloque el refrigerador en su posición en un lugar en el que esté expuesto a pocas vibraciones. Si vive en un área en la que a menudo se producen terremotos, fije el refrigerador contra la pared o contra un poste. De caerse, el refrigerador podría provocar un accidente.
-- Deberá dejar suficiente espacio libre alrededor del refrigerador. Si el espacio libre es demasiado pequeño, si se colocan objetos sobre o al lado del refrigerador o si se pegan en los laterales del mismo, la disipación de calor se verá afectada, lo cual resultará en un malgasto innecesario de la energía eléctrica y, además, podría producir quemaduras en la pared y en los objetos en cuestión; Si la parte trasera del refrigerador está en contacto con la pared, podrían producirse vibraciones y ruidos;
-- Ajuste la parte delantera del refrigerador y la pata de ajuste para lograr una correcta nivelación. La colocación en desnivel del refrigerador causará vibraciones y ruido.

Manejo y colocación

Este frigorífico no se puede utilizar como electrodoméstico integrado.

Las dimensiones del producto y el espacio necesitado para el uso del producto se muestran en mayor detalle en las siguientes imágenes:

Dimensiones del producto

L1 W1

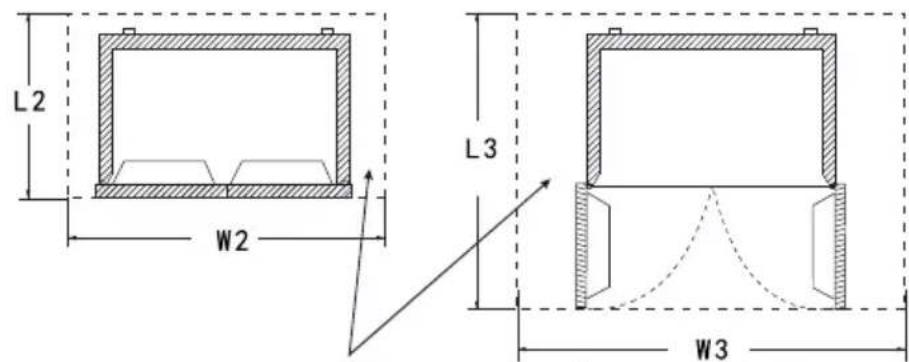

Espacio necesario para el uso del producto

L2 W2 L3 W3

Espacio necesario para una ventilación libre
Espacio total necesitado para el uso del producto

Unidad: mm

Dimensiones del producto		Espacio necesario para el uso del producto		Espacio total necesitado para el uso del producto
L1	W1	L2	W2	L3	W3
678	833	>L1+100	>W1+200	>L1+450	>W1+450

Preparaciones previas al uso del refrigerador

1. Retire todos los accesorios del ensamblaje, como la cinta de fijación de la caja, etc. Especialmente la base de espuma.
2. Utilice un paño húmedo y tibio para limpiar tanto el interior como el exterior del refrigerador (existe la posibilidad de añadir un detergente neutro en agua tibia).

3. Después de nivelar y limpiar el refrigerador, déjelo reposar durante unas 5 horas antes de enchufarlo para que se encienda y enfríelo durante 2 o 3 horas antes de introducir alimentos en su interior.

4. Retirar la cinta de fijación


Limpiar con un paño tibio y húmedo.

En verano, se necesitan 24 horas para congelar por completo los alimentos. Compruebe el estado de refrigeración el segundo día.

1. Conectar a la corriente


2. Almacenar los alimentos tras 2-3 horas conectado a la corriente. horas.


No abra las puertas con frecuencia para shomar electrodial.

El desodorante de plásticos desaparece automáticamente tras un tiempo de congelación.

Preparaciones previas al uso del refrigerador

El aparato debe estar ubicado en el área más fresca de la habitación, lejos de aparatos que produzcan calor o conductos de calefacción, y fuera de la luz solar directa.

Deje que los alimentos calientes se enfríen a temperatura ambiente antes de colocarlos en el aparato. La sobrecarga del aparato obliga al compresor a funcionar durante más tiempo. Los alimentos que se congelan muy lentamente pueden perder calidad o echarse a perder.

Asegúrese de envolver los alimentos correctamente y seque los recipientes antes de colocarlos en el aparato. Esto reduce la acumulación de escarcha dentro del aparato.

El contenedor de almacenamiento de electrodomésticos no debe estar forrado con papel de aluminio, papel encerado o toallas de papel. Los revestimientos interfieren con la circulación del aire frío, lo que hace que el aparato sea menos eficiente.

Organice y etiquete los alimentos para reducir las aperturas de puertas y las búsqueda prolongadas. Retire todos los elementos que necesite a la vez y cierre la puerta lo antes posible. Consulte la imagen de introducción del producto en la página 5 para conocer la ubicación de los accesorios.

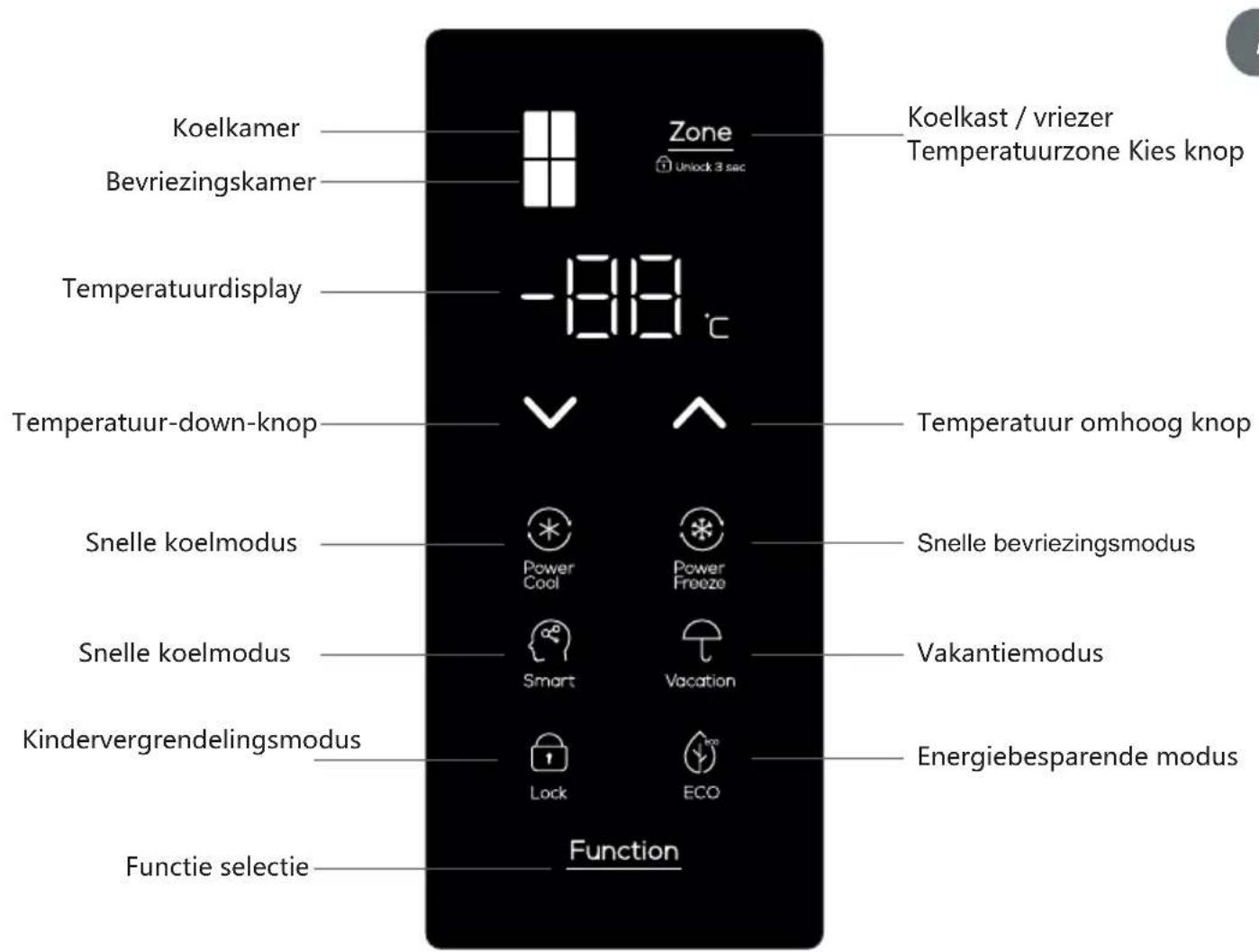

Botones de operación

Botones de operación

Primer encendido

Después del primer encendido, el frigorífico funcionará con la cámara fría ajustada a 5 ° C y la cámara de congelación ajustada a -18 ° C.

Función de regulación de la temperatura de la mano

Cuando no se opera ningún botón en el panel de visualización en 30 segundos, el panel de visualización se apagará y el teclado se bloqueará automáticamente. Cuando el panel de visualización esté apagado, primero presione el botón para activar la pantalla, presione el botón de zona durante 3 segundos para desbloquear y luego presione el botón ZONE para activar la función del botón.

Regulación de temperatura de la cámara fría (2 ° C \~ 8 ° C)

Cuando el panel de visualización esté desbloqueado, presione el botón ZONE repetidamente hasta que el icono de la cámara fría parpadee, y luego presione el botón ☑ o para regular la temperatura de la cámara fría. Posteriormente, cada pulsación del botón ☑ puede aumentar la temperatura en 1 ° C; o cada pulsación del botón ☑ puede reducir la temperatura en 1 ° C. La temperatura de la cámara fría circula según "02" - "03" - "04" - "05" - "06" - "07" - "08" - "02". Después de seleccionar la temperatura adecuada, y el botón ya no se opera, la temperatura configurada se confirmará 5 segundos más tarde.

Regulación de temperatura de la cámara de congelación (-22 °C \~ -15 °C)

Cuando el panel de visualización esté desbloqueado, presione el botón ZONE repetidamente hasta que el icono de la cámara de congelación parpadee, y luego presione el botón o para regular la temperatura de la cámara de congelación. Posteriormente, cada pulsación del botón puede aumentar la temperatura en 1 ° C; o cada pulsación del botón puede reducir la temperatura en 1 ° C. La temperatura de la cámara de congelación circula según “-22” - “-21” - “-20” - “-19” - “-18” - “-17” - “-16” - “-15” - “-22”. Después de la temperatura adecuada se selecciona, y el botón no se opera más, la temperatura configurada se confirmará 5 segundos después.

Función de enfriamiento rápido

Cuando el panel de visualización está desbloqueado, presione el botón FUNCTION repetidamente hasta que el ícono " " parpadee, y luego deje de operar cualquier botón y espere 5 segundos para activar la función de enfriamiento rápido de la cámara fría. Tal operación puede salir de la función de enfriamiento rápido a mano. La función de enfriamiento rápido funciona durante 2 horas y luego se detiene automáticamente.

Cuando la función “Enfriamiento rápido” está activa, la temperatura de la cámara fría se controla a 2 ° C; Durante este período, el ajuste de temperatura de la cámara fría no se puede seleccionar ni modificar hasta que se desactive la función de enfriamiento rápido. (En el modo de enfriamiento rápido, la configuración de otra función puede salir de la función de enfriamiento rápido automáticamente; la función de enfriamiento rápido se desactiva automáticamente después de que la puerta de la cámara fría se abre durante más de 3 minutos).

Función de congelación rápida

Cuando el panel de visualización esté desbloqueado, presione el botón FUNCTION repetidamente hasta que el icono “*” parpadee, y luego deje de operar cualquier botón y espere 5 segundos para activar la función de congelación rápida de la cámara de congelación. Tal operación puede salir de la función de congelación rápida a mano. Una vez activada la función de congelación rápida, el frigorífico iniciará la congelación intensa durante 4 horas y luego detendrá la congelación rápida automáticamente.

Cuando la función “Congelación rápida” está activa, el ajuste de temperatura de la cámara de congelación no se puede seleccionar ni modificar, y la temperatura mostrada es -24 ° C hasta que se desactive la función de congelación rápida. (En el modo de congelación rápida, la configuración de otra función puede salir de la función de congelación rápida automáticamente; la función de congelación rápida se desactiva automáticamente después de que la puerta de la cámara de congelación se abre durante más de 3 minutos).

Botones de operación

Función inteligente

Cuando el panel de visualización esté desbloqueado, presione el botón FUNCTION repetidamente hasta que el ícono “Smart” parpadee, y luego deje de operar cualquier botón y espere 5 segundos para activar la función inteligente. Tal operación puede salir de la función inteligente a mano.

Después de que se activa la función inteligente, el refrigerador puede monitorear el estado de cada cámara y operar con la mayor eficiencia. En el modo inteligente, el refrigerador puede activar la función de enfriamiento rápido o congelación automáticamente de acuerdo con el aumento de temperatura de la cámara fría o de congelación. (En el modo inteligente, la configuración de otra función puede salir de la función inteligente automáticamente).

Función de vacaciones

Cuando el panel de visualización esté desbloqueado, presione el botón FUNCTION repetidamente hasta que el ícono “ ____ ” parpadee, y luego deje de operar cualquier botón y espere 5 segundos para activar la función de vacaciones. Tal operación puede salir de la función de vacaciones a mano. (En el modo de vacaciones, la configuración de otra función puede salir de la función de vacaciones automáticamente). (Aviso: saque los alimentos de la cámara fría antes de que se active la función de vacaciones).

Cuando la función "Vacaciones" está activa, la cámara fría se apaga y el ajuste de temperatura de la cámara fría está APAGADO.

Función de bloqueo para niños

Cuando el panel de visualización esté desbloqueado, active la función “ Lock ”. Inicio manual: presione el botón FUNCTION repetidamente hasta que el ícono “ Lock ” parpadee; 5 segundos después, la luz del icono “ Lock ” se enciende y el teclado se bloquea;

Inicio automático: si no se acciona ningún botón en el panel de visualización en 30 segundos, la función de bloqueo para niños se activa automáticamente, el icono “ Lock ” se enciende y el teclado se bloquea.

Salga del bloqueo para niños: cuando la luz del icono “ Lock ” se enciende, al presionar el botón ZONE durante 3 segundos se desbloqueará el bloqueo para niños.

Función de ahorro de energía

Cuando el panel de visualización esté desbloqueado, presione el botón FUNCTION repetidamente hasta que el ícono “ ” parpadee, y luego deje de operar cualquier botón y espere 5 segundos para activar la función de ahorro de energía. Tal operación puede salir de la función de ahorro de energía a mano. Cuando la función "Ahorro de energía" está activa, las palabras residuales en el panel de visualización están apagadas.

Memoria de apagado

En caso de falla de energía, el estado operativo en el momento de la falla de energía se bloqueará; después de que se recupere la fuente de alimentación, el refrigerador funcionará bajo los ajustes antes de falla.

Advertencia de puerta abierta

Si la puerta de la cámara fría o de congelación no se cierra herméticamente o se abre durante más de 1min, aparecerá el aviso de “pitido”, se detendrá al accionar cualquier botón, pero se recuperará 1min más tarde, o se eliminará cerrando la puerta de frío o cámara de congelación herméticamente.

Pista de sobrecalentamiento de la cámara de congelación

Si la temperatura de la cámara de congelación es superior a -12 ° C cuando se enciende el frigorífico, se encenderá la casilla indicadora de la zona de temperatura correspondiente de la cámara de congelación y la zona digital parpadeará. Cuando se presiona cualquier botón, se mostrará la temperatura de la cámara de congelación en el momento del encendido; si se vuelve a presionar el botón o 10 segundos después, se recuperará la pantalla normal.

Botones de operación

Función de protección del panel de visualización

Si no se pulsa ningún botón durante 30 segundos, el refrigerador activará la función de protección del panel de visualización y panel de botones quedará bloqueado de forma automática. Pulse cualquier botón para desactivar la función de protección del panel de visualización.

Almacenamiento de alimentos

Compartimento frío (2 °C \~ 8 °C)

-- El compartimento frío se utiliza principalmente para almacenar alimentos que pueden almacenarse durante un corto período de tiempo, como puedan ser la leche, los huevos y las bebidas embotelladas.
-- Las verduras y las frutas deben ser almacenadas en el cajón destinado al almacenamiento de verduras y frutas para poder regular correctamente sus niveles de humedad.
-- Para evitar un aumento de la energía consumida, introduzca la comida cocinada en bolsas de almacenamiento antes de colocarla en el refrigerador.

Compartimento de congelación (-22°C\~ -15°C)

-- El compartimento de congelación permite almacenar alimentos durante períodos de tiempo prolongados.
-- Para congelar carne y pescado, en primer lugar, córtelos en trozos pequeños e introdúzcalos en bolsas de almacenamiento separadas para luego colocarlas en el cajón del compartimento de congelación.
-- No coloque recipientes de vidrio o sellados con líquido en el compartimento de congelación para evitar que se produzcan grietas o exploten.
-- Los alimentos frescos no deben almacenarse junto con los alimentos congelados.

★★ Advertencia:

Los alimentos almacenados en el refrigerador no deben bloquear las salidas de los conductos de aire ni el puerto de retorno para evitar que la refrigeración se vea afectada. Si desea almacenar agua o alimentos sobrecalentados en el refrigerador, déjelos enfriar a temperatura ambiente primero.

Pieza basculante Fig. ① Correcto

Pieza basculante Fig. ② Incorrecto

Pieza basculante

• Para cerrar la puerta del refrigerador asegúrese de que la pieza basculante mantiene la posición mostrada en la figura ①; Si la opera en la posición mostrada en la figura ②, la pieza podría resultar dañada o la puerta podría no cerrarse herméticamente.
• El cable calefactor dedicado a evitar la condensación está instalado dentro de la pieza basculante. El sobrecalentamiento en la superficie de la pieza basculante es un fenómeno natural y no afecta al funcionamiento normal del refrigerador.

Botones de operación

Montaje y desmontaje de los accesorios

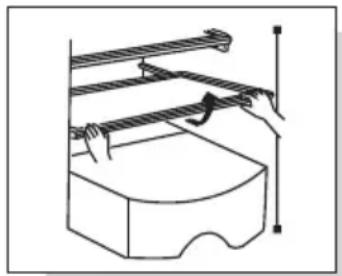

-- Estante de vidrio del compartimento de refrigeración: la altura del estante es ajustable, lo cual facilita el almacenamiento de productos con diferentes volúmenes. Tire del estante hacia afuera y hacia arriba ligeramente para sacarlo. -- Cajón de verduras y frutas: diseñado para el almacenamiento de verduras y frutas. Se puede sacar tirando de él hacia afuera. -- Cajón de la caja del congelador: permite almacenar alimentos, como carne y pescado, para su conservación durante largos períodos de tiempo. Se puede sacar tirando hacia afuera y levantándolo hacia arriba.

Recomendaciones: Recomendamos cortar en trozos pequeños la carne antes de congelarla, puesto que es sumamente difícil de cortar una vez congelada. Los alimentos para su congelación rápida deberán distribuirse de forma homogénea y almacenarse de forma conjunta tras su congelación.

-- Soporte de botellas de la puerta del refrigerador: almacenamiento de huevos, diferentes tipos de bebidas embotelladas y otros productos. Se puede sacar levantándola ligeramente.

Nota: No tire de la base para botellas de la puerta del refrigerador utilizando demasiada fuerza durante el desmontaje para evitar dañar el refrigerador.

Sacar tirando hacia arriba y hacia afuera ligeramente

Sacar tirando hacia afuera y hacia arriba ligeramente

ES

Cambiando la Luz

Cualquier reemplazo o mantenimiento de las lámparas LED debe ser realizado por el fabricante o su agente de servicio o la persona técnica relacionada.

Cuidado y mantenimiento

Se recomienda llevar a cabo tareas de mantenimiento del refrigerador una vez al mes;

-- Desenchufe el cable de alimentación para evitar descargas eléctricas;
-- Use un paño húmedo o un detergente neutro (producto de limpieza) para limpiar el aceite y el resto de suciedad. A continuación, limpie totalmente el detergente.
-- No utilice detergentes alcalinos, jabón en polvo, gasolina, alcohol ni polvo de talco (o productos similares), de lo contrario, el recubrimiento y los plásticos del aparato podrían resultar dañados;
-- Limpie de forma periódica el cuerpo del refrigerador y elimine el polvo acumulado en el suelo para mantener el refrigerador en un estado limpio.
Inspección a llevar a cabo tras el mantenimiento:

1. Verifique si el cable de alimentación y el enchufe presentan algún tipo de daños; 2. Verifique si hay polvo acumulado en el enchufe de alimentación; 3. Verifique si el enchufe desprende calor de manera anormal; 4. Verifique si la toma de corriente está floja; 5. Verifique si el enchufe está totalmente insertado.

Nota:

Si el cable de alimentación y el enchufe presentan daños o tienen polvo acumulado, podrían producirse descargas eléctricas o incendios;

Después de desconectar el enchufe, espere 5 minutos para volver a enchufarlo;

No coloque las manos debajo del refrigerador para evitar lastimarse.

Desconecte la fuente de alimentación antes de proceder con la limpieza

Utilice detergentes neutros para la limpieza del refrigerador

Análisis de fallos

Inspeccione las cuestiones mencionadas a continuación para evitar fallos que puedan requerir sesiones de mantenimiento:

Fallos: el refrigerador no funciona, el efecto de refrigeración es insuficiente

Causas: 1. Verifique que la conexión de la fuente de alimentación es correcta. 2. Compruebe si el refrigerador está expuesto a la luz solar directa o si hay una fuente de calor cerca. 3. Verifique si hay espacio suficiente para la disipación de calor alrededor del refrigerador.

Remedios: 1. Conecte la fuente de alimentación. 2. Mueva el refrigerador a un lugar en el que no esté expuesto a la luz solar directa ni a fuentes de calor. 3. Deje un espacio suficiente entre el refrigerador y la pared.

Fallos: los alimentos almacenados en el compartimento de refrigeración se congelaron

Causas: 1. Compruebe si la temperatura ajustada es demasiado baja. 2. Verifique si hay alimentos con abundante agua en una posición demasiado cercana a la pared posterior.

Remedios: 1. Aumente adecuadamente la temperatura. 2. Mueva los alimentos con abundante agua al lado de la puerta del estante de vidrio

Fallos: el refrigerador emite un ruido extraño

Causas: 1. Verifique si la parte inferior del refrigerador está en una posición estable. 2. Verifique si el refrigerador está demasiado cerca de la pared. 3. Verifique si el refrigerador está en contacto con otros objetos.

Remedios: 1. Ajuste la pata de ajuste inferior para estabilizar el refrigerador. 2. Deje suficiente espacio alrededor del refrigerador. 3. Elimine los obstáculos existentes alrededor del refrigerador.

Fallos: el refrigerador emite un olor extraño

Causas: 1. Verifique si los alimentos están bien sellados. 2. Verifique si el refrigerador está limpio. 3. Compruebe si hay alimentos almacenados durante demasiado tiempo.

Remedios: 1. Selle los alimentos antes de almacenarlos. 2. Limpie el refrigerador de forma regular. 3. No almacene alimentos durante períodos de tiempo demasiado prolongados.

Fenómenos no considerados fallos

Fenómeno: calor excesivo en los dos laterales y en la parte espaciadora existente entre el compartimento de refrigeración y el compartimento de congelación.

Causa: las tuberías del refrigerador (condensador, tuberías antivaho) están ubicadas a ambos lados y en la parte frontal del refrigerador para lograr la disipación del calor y para prevenir la condensación.

Fenómeno: la puerta está demasiado apretada y no es fácil de abrir

Causa: volver a abrir la puerta inmediatamente después de cerrarla es difícil, porque el aire caliente entra en el refrigerador y, por ello, se contrae para producir una diferencia de presión. Una vez pasado un cierto tiempo, podrá volver a abrir la puerta sin dificultad.

Fenómeno: se oye el sonido del agua en el refrigerador

Causa: dicho sonido procede del refrigerador, que lo emite al arrancar o al detenerse el compresor o del agua producida tras la descongelación.

Fenómeno: se escucha un clic o un crujido en el refrigerador

Causa: el refrigerador emitirá este sonido al hincharse y contraerse cuando la cubierta está fría o cuando se abre la puerta;

Fenómeno: se escucha un zumbido en el refrigerador

Causa: el compresor emitirá dicho sonido cuando esté funcionando (si el refrigerador no está nivelado sobre una superficie, el sonido será más intenso)

Fenómeno: se produjo condensación o escarcha en la superficie de la puerta del compartimento de congelación o en la superficie de los alimentos

Causa: la temperatura o el nivel de humedad existente alrededor del refrigerador es demasiado alta; La puerta permaneció abierta durante demasiado tiempo; Los alimentos con abundante agua no están correctamente sellados

Fenómeno: se produce condensación en la cubierta de la luz integrada

Causa: la luz producirá calor al iluminarse y la puerta lleva abierta demasiado tiempo. Por este motivo, se produce una diferencia de temperatura y la luz provoca la aparición de condensación.

Fenómeno: el cuerpo del refrigerador presenta condensación y neblina

Causa: los niveles de humedad existentes alrededor del refrigerador son demasiado altos y la humedad del aire se acumula para formar condensación

Parámetros técnicos

Modelo	RP470CXE0	RP470CXE0UK
Tipo climática	SN/N/ST/T	SN/N/ST/T
Resistencia a descargas eléctricas	I	I
Símbolo de estrella
Volumen total de almacenamiento	470L	470L
Volumen de la nevera	301L	301L
Volumen de almacenamiento del congelador	169L	169L
Tipo energético	220-240V~/50Hz	220-240V~/50Hz
Corriente nominal	1.25A	1.25A
Consumo energético anual	294 kWh/a	294 kWh/a
Capacidad de congelación	10kg/24h	10kg/24h
Potencia de la lámpara	3W	3W
Peso	95kg	95kg
Dimensión	833x678x1860mm	833x678x1860mm
Refrigerante y cantidad de carga	R600a,68g	R600a,68g
Volumen de ruido	40dB(A)	40dB(A)
Consumo de energía 16°C	0.480 kWh/24h	0.480 kWh/24h
Consumo de energía 32°C	1.100 kWh/24h	1.100 kWh/24h
Consumo de energía auxiliar	5.432 kWh/a	5.432 kWh/a

Contenido incluido en el empaque

ModeloAnexo	RP470CXE0	RP470CXE0UK
Estante de refrigeración	2	2
Tapa del cajón de verduras y frutas	1	1
Cajón de verduras y frutas	2	2
Cajón de hielo	1	1
Caja para huevos	1	1
Base para botellas de la puerta del refrigerador	6	6
Cajón de congelación	6	6
Instrucciones de funcionamiento	1	1

Directiva sobre recuperación segura

Disposición:

Los electrodomésticos viejos todavía tienen alguna plusvalía. Un enfoque respetuoso con el medio ambiente garantizará el reciclaje de valiosas materias primas. Los refrigerantes utilizados en su refrigerador y los materiales de aislamiento requieren procedimientos de manipulación especiales. Asegúrese de que no haya daños en la tubería en la parte posterior del refrigerador antes de manipularlo. En la oficina municipal local se puede obtener información actualizada sobre las opciones para desechar frigoríficos viejos y embalajes de equipos antiguos.

Eliminación correcta de este producto:

Indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana debido a la eliminación incontrolada de desechos, recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista donde compró el producto. Pueden llevar este producto para un reciclaje seguro para el medio ambiente.

Descripción del tipo de climaDe

Tabla 1 Clases climáticas

Clase	Símbolo	Rango de temperatura ambiente
Templado extendido	SN + 10 to + 32
Templado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical		+ 16 to + 43T

Templado extendido: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 10 ° C y 32 ° C";

templado: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente de entre 16 °C y 32 °C";

Subtropical: "este aparato de refrigeración está destinado a ser utilizado a temperaturas ambiente que oscilen entre 16 ° C y 38 ° C";

Tropical: "este aparato de refrigeración está diseñado para ser utilizado a temperaturas ambiente que oscilen entre 16 ° C y 43 ° C";

Estimado cliente

Estimado cliente, si necesita servicio al cliente, consulte la tarjeta de garantía para obtener más información

Tabela 1 Classes climáticas

Classe	Símbolo	Faixa de temperatura ambiente
Temperado prolongado	SN + 10 to + 32
Temperado	N	+ 16 to + 32
Subtropical	ST	+ 16 to + 38
Tropical		+ 16 to + 43T

Analisi del guasto P13

Senza guasti P13
